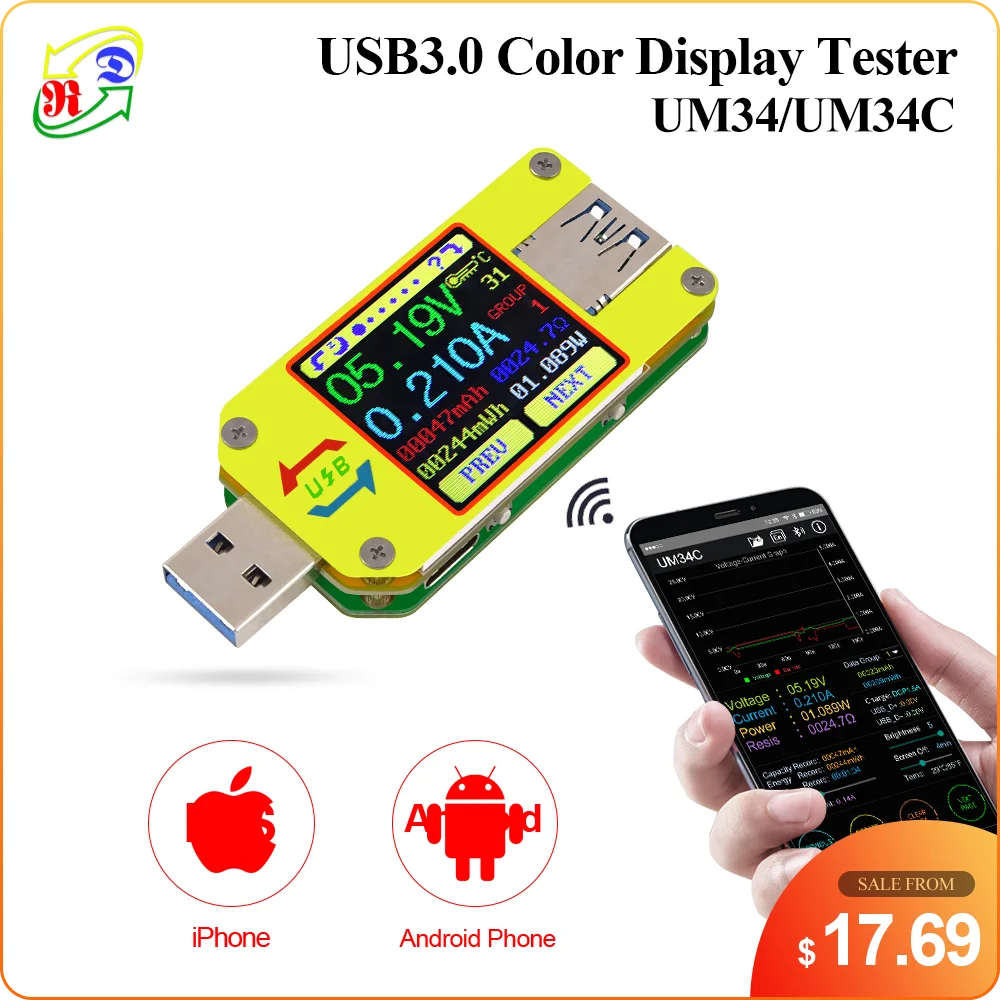

Вольтметр RD UM34 UM34C, для приложения, USB 3,0, Вольтметр постоянного тока, амперметр, измеритель напряжения измеритель тока, для батареи, кабель для заряда, тестер сопротивления

Крупные розничные торговцы

Техническая поддержка

Примечание:

С китайского времени Dec 15 st, 2018, UM34C старт Поддержка IOS app(Устройство должно быть на iPhone 6)

, Найдите UM meter в APP store (если вы покупаете его после 15 декабря в официальном магазине RD, Поддержка IOS app, до 15 лет, это не может)

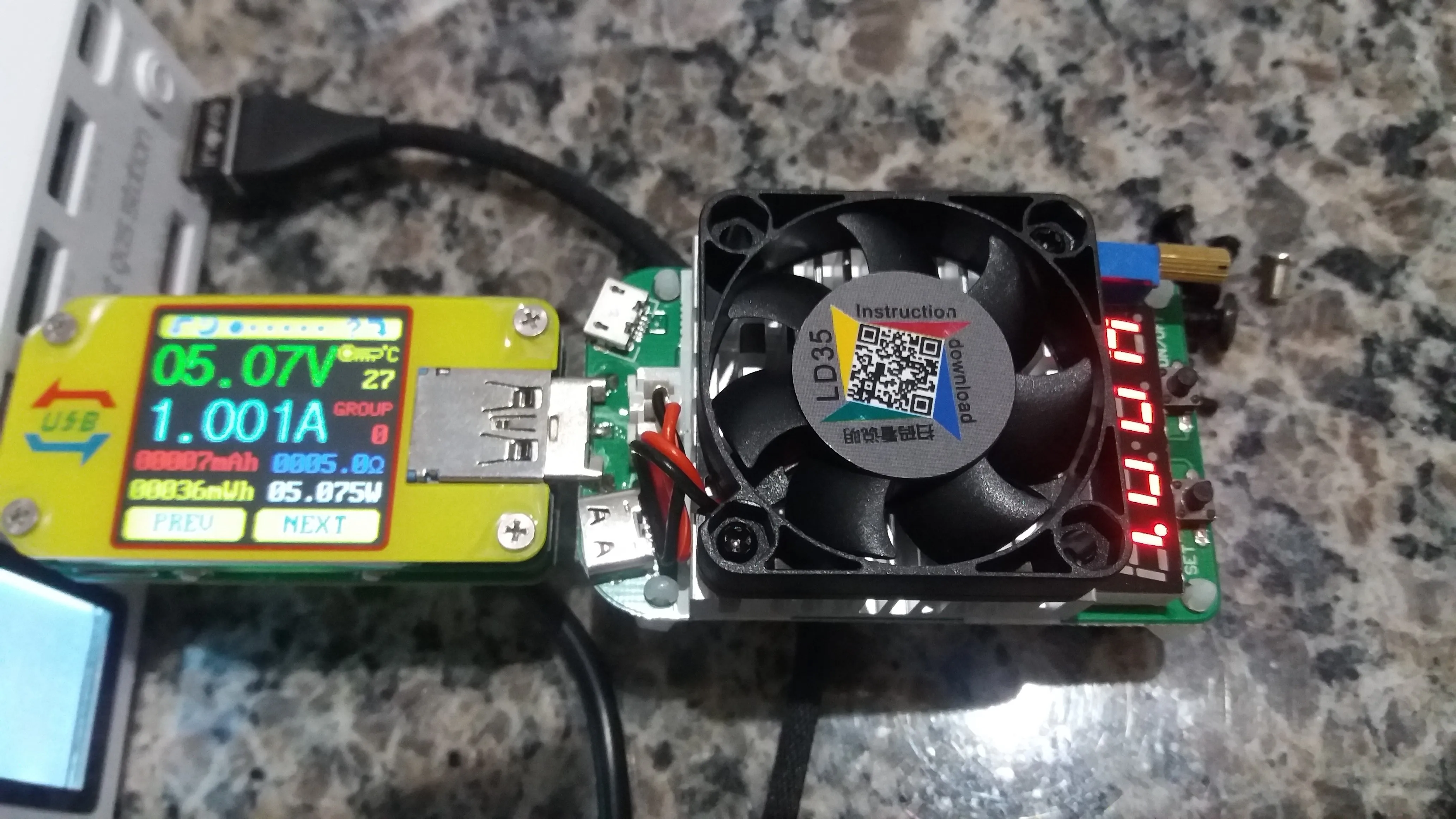

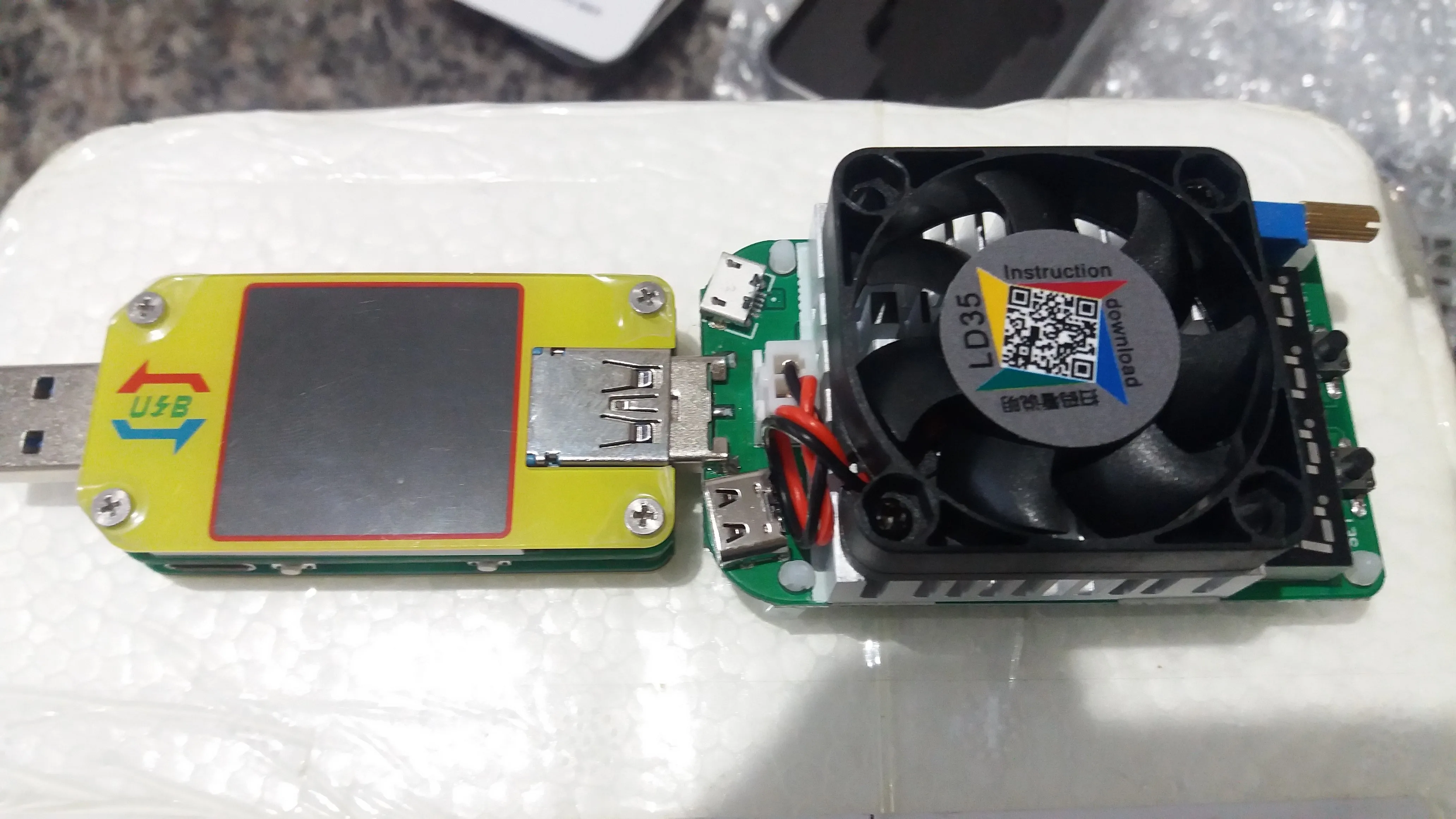

LD35Это новая интеллектуальная электронная нагрузка USB, если вы хотите узнать больше, пожалуйста, очистите здесь:Https://www.aliexpress.com/store/product/RD-LD25-Electronic-Load-resistor-USB-Interface-Discharge-battery-test-LED-display-fan-adjustable-current-voltage/923042_32882318330.html

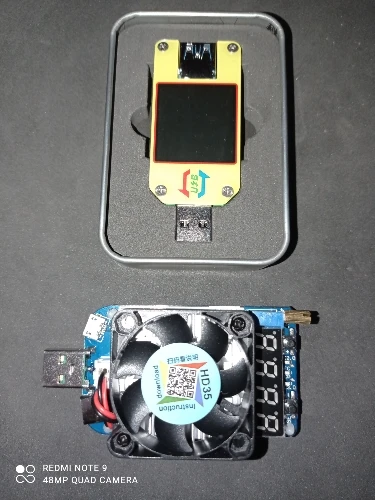

HD35:Is USBТриггерИнтеллектуальная электронная нагрузка, если вы хотите узнать больше, пожалуйста, снимите здесь:Https://www.aliexpress.com/item/RD-HD25-HD35-Trigger-QC2-0-QC3-0-Electronic-USB-Load-resistor-Discharge-battery-test-adjustable/32917594486.html

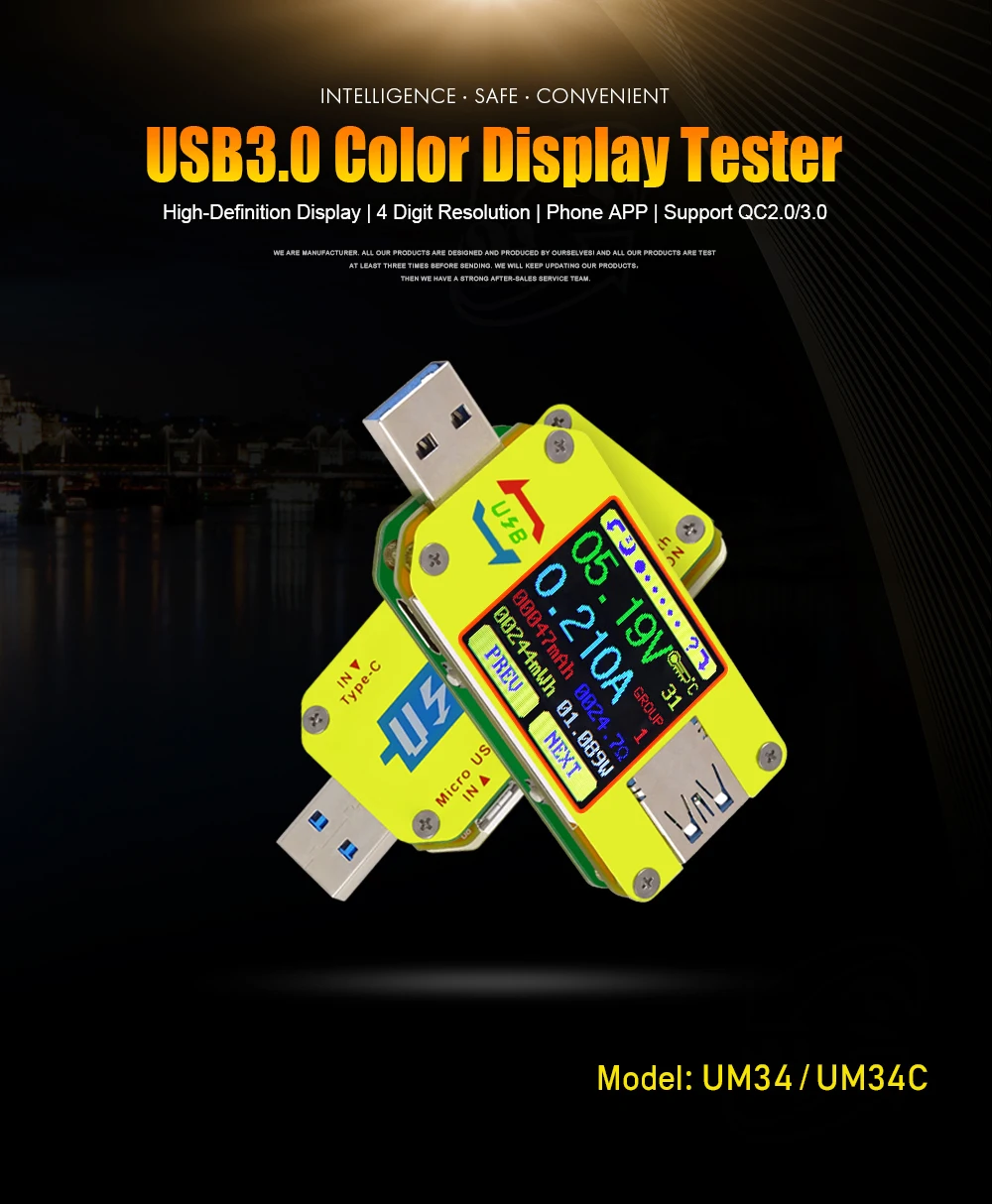

USB 2,0 полноцветный ЖК-дисплей тестер

-Модель: UM34/UM34C

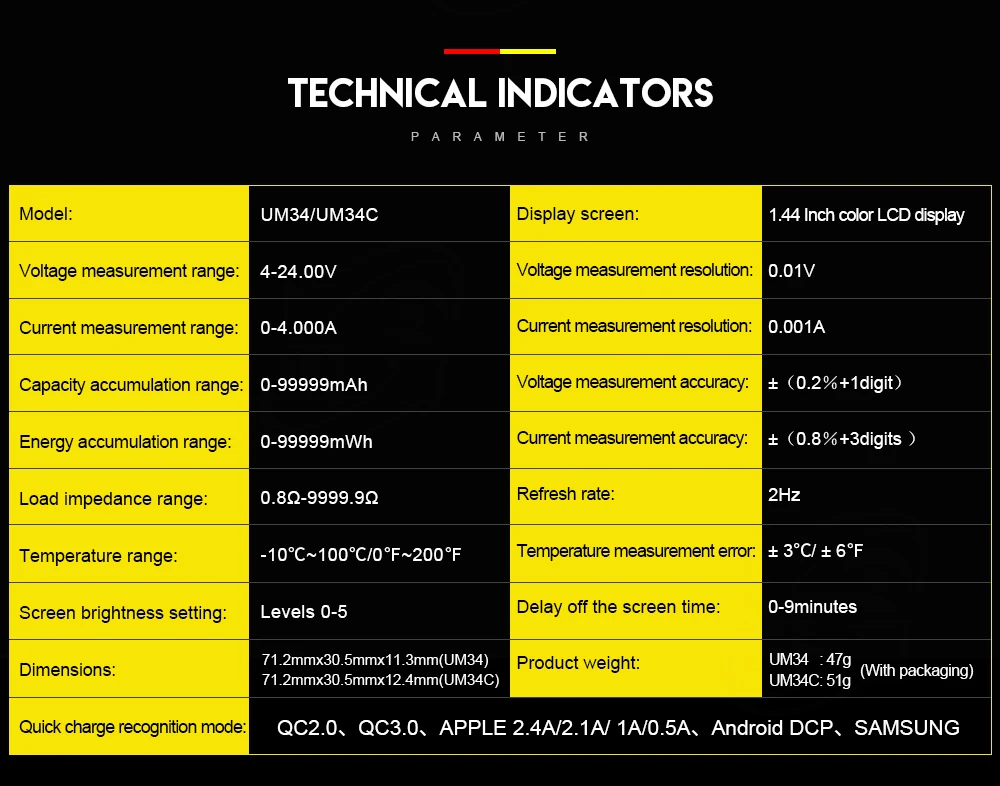

Технические параметры:

Модель: UM34/UM34C

Экран дисплея: 1,44 дюймовый цветной ЖК-дисплей

Диапазон измерения напряжения: 4-24,00 в

Напряжение Дискретность: 0,01 V

Диапазон измерения тока: 0-4.000A

Разрешение измерения тока: 0.001A

Диапазон емкости: 0-99999 мАч

Точность измерения напряжения: ±(0.2% + 1 цифра)

Диапазон аккумуляции энергии: 0-99999mWh-999.99Wh

Точность измерения тока: ±(0.8% + 3 цифры)

Диапазон сопротивления нагрузки: 0.8Ω-9999.9Ω

Диапазон измерения времени: 0-99h59min59s

Диапазон температур:-10 ℃ ~ 100 ℃/0 ℉ ~ 200 ℉

Погрешность измерения температуры: ± 3 ℃/ ± 6 ℉

Настройка яркости экрана: уровни 0-5

Задержка выключения экрана: 0-9 минут

Диапазон отображения напряжения: 4-24,00 в

Диапазон отображения тока: 0-4.000A

Вес изделия: 22,87 г (UM34C)/18,39 г (UM34)

Частота обновления: 2 Гц

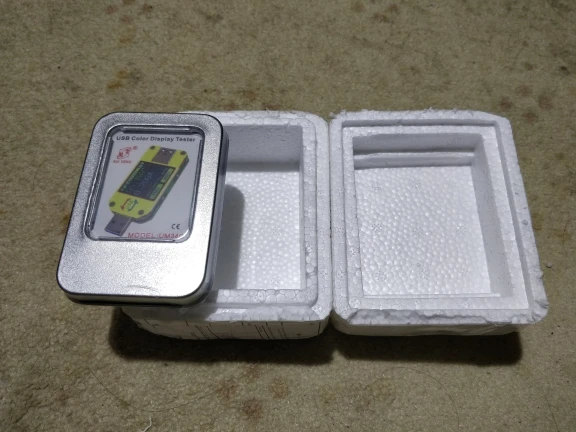

(Без упаковки); 51,43 г (UM34C)/46,95 г (UM34)(с упаковкой)

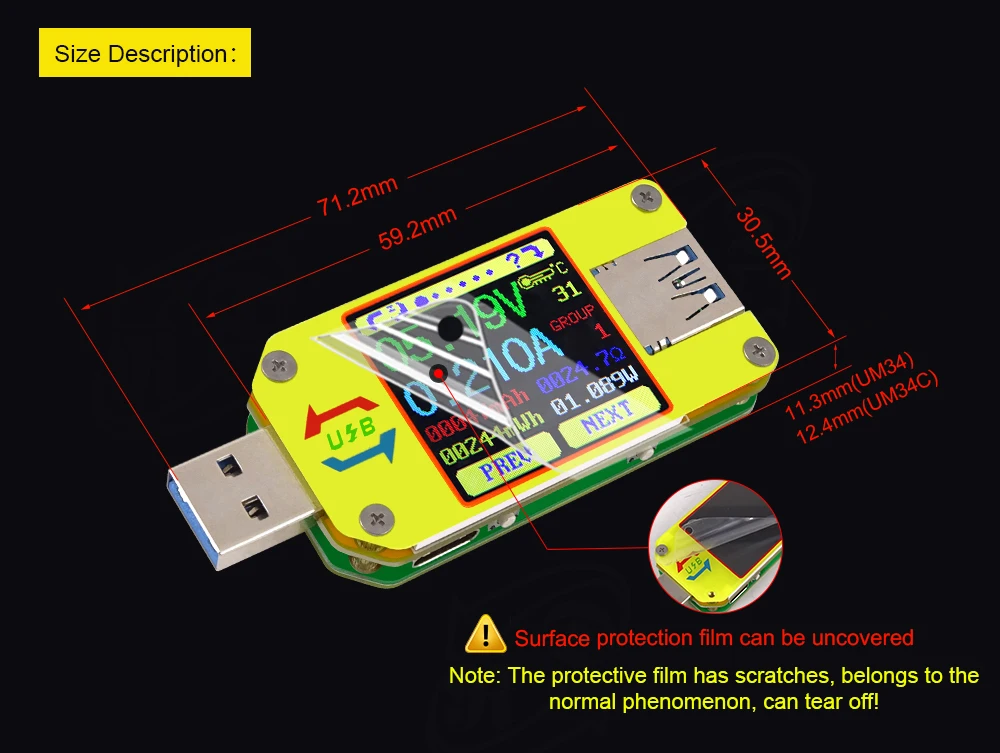

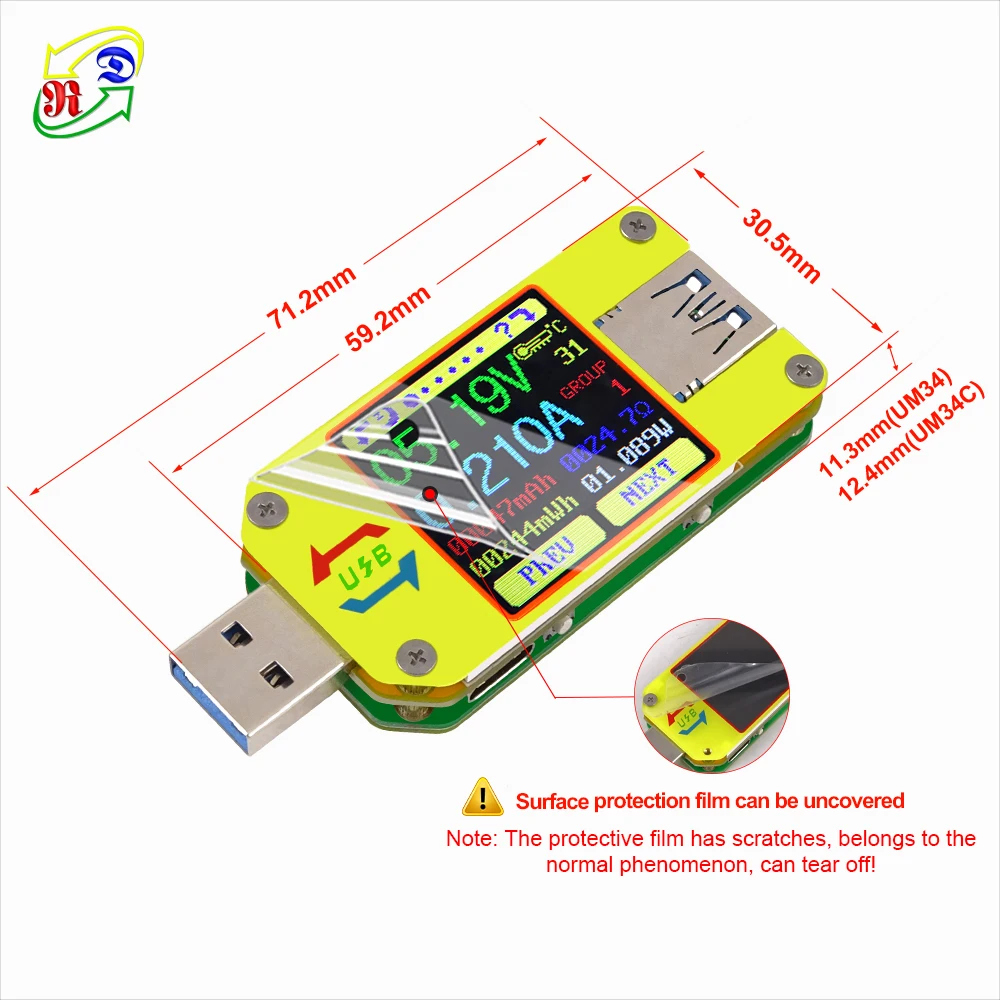

Размеры: 71,2 мм x 30,5 мм x 12,4 мм (UM34C)/71,2 мм x 30,5 мм x 11,3 мм (UM34)

Режим распознавания быстрой зарядки: QC2.0, QC3.0, APPLE 2.4A/2.1A/ 1A/0.5A, Android DCP, SAMSUNG

Usb-порт: Порт USB 3,0, поддержка OPPO phone VOOC, OnePlus DASH

Способ загрузки файла:

1. Руководство пользователя и приложение для Android Ссылка для скачивания:Http://www.mediafire.com/folder/5c877rc21tp1p/UM34

2,Приложение IOS:ПоискМкм метрНа iphone APP store для загрузки

Приложение Android:Найдите «RuiDeng» в google play, это приложение, загруженное технологией Ruideng

Примечание:

1,Порт UM34C Type-c предназначен только для измерения кабеля type-c, не поддерживает все быстрое зарядное устройство Typ-c и зарядное устройство PD; И не имеет триггера для type-c. (Потому что есть только один порт type-c, а не type-c; Для UM25C он может поддерживать быстрый заряд type-c, но не триггер.)

2. UM34-это не версия связи, не поддерживает какие-либо контакты для ПК и телефона в любом случае. UM34C является совместимой версией по Bluetooth.И у UM34C нет программного обеспечения для ПК, есть только приложение для android.(Некоторые брендовые телефоны android-системы относятся к пользовательской системе, наше приложение не совместимо, например, xiao mi, Nokia и другие марки, поэтому, пожалуйста, загрузите и протестируйте перед покупкой,Осторожно покупайте).

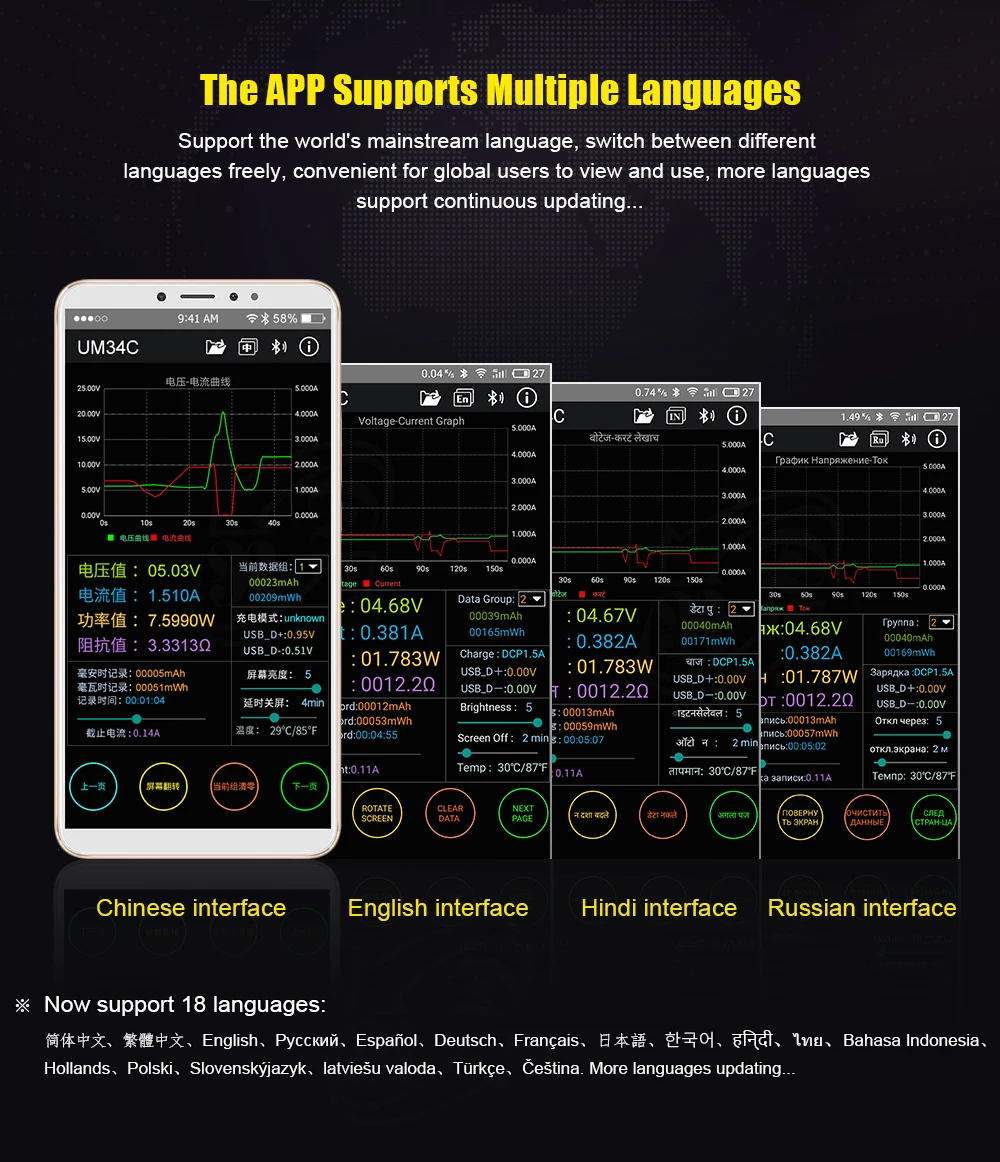

3.Приложение для телефона (Android 5,0 и выше, IOS 8 и выше. Поддержка 18 языков, китайский, английский и русский ....)

5, для Android и IOS APP:

A: Приложение поддерживает только android 5,0 и выше, IOS 8 и выше.

B: Позволяет приложению делать в фоновом режиме, не очищать.

C:Разрешить самостоятельный запуск приложения.

D:Позвольте приложению оставаться после блокировки экрана, не быть очищенным.

E,Порт Type-c предназначен только для измерения кабеля type-c, не поддерживает все устройства быстрой зарядки Typ-c и зарядного устройства PD, а не триггера. (Потому что есть только один порт type-c, для UM25C, он может поддерживать быструю зарядку type-c, но не триггер.)

6.Описание видео:Https://www.youtube.com/watch?v=zZCPJQrqKPU

Видео для тестирования клиентов: https://www.youtube.com/watch?v=Ns5Jw7O77Mc

Управление приложением IOS:Https://www.youtube.com/watch?v=K_IpRdneCwY&feature=youtu.be

Мкм серии USB красочный экран тестер разница Таблица:

UM24(C)

UM25(C)

UM34(C)

Usb-порт

USB2.0

USB3.0

Расширительный порт

Микро-usb

Микро-usbTYPE-C вTYPE-C выход

Микро-usbTYPE-C в

Диапазон измерения напряжения

4,5-24,00 V

4-24,000 в

4-24,00 в

Разрешение измерения напряжения

0,01 V

0,001 в

0,01 V

Точность измерения напряжения

±(0.2% + 1 цифра)

± (0,5 ‰ + 2 знака после запятой)

±(0.2% + 1 цифра)

Диапазон измерения тока

0-3.000A

0-5.0000A

0-4.000A

Разрешение измерения тока

0.001A

0.0001A

0.001A

Точность измерения тока

±(0.8% + 3 цифры

±(1 ‰ + 4 цифры)

±(0.8% + 3 цифры)

Диапазон скопления емкости

0-99999 мАч

Диапазон аккумулирования энергии

0-99999mWh

Диапазон сопротивления нагрузки

1.5Ω-9999.9Ω

0.8Ω-9999.9Ω

Диапазон температур

-10 ℃ ~ 100 ℃/0 ℉ ~ 200 ℉

Погрешность измерения температуры

± 3 ℃/ ± 6 ℉

Настройка яркости экрана

Уровни 0-5

Задержка с выключением экрана

0-9minutes

Поддерживается протокол быстрой зарядки

QC2.0, QC3.0, FCP, AFC, PD2.0

QC2.0, QC3.0, FCP, AFC, PD2.0Huawei SCPБыстрая зарядка Huawei40WOPPO VOOCВспышка SuperVOOCБыстрая зарядка OnePlus DASH

QC2.0, QC3.0, FCP, AFC, PD2.0Вспышка OPPO VOOCБыстрая зарядка OnePlus DASH

Протокол быстрой зарядки

QC2.0, QC3.0

QC2.0/QC3.0Apple2.4A/2.1A/1A/0.5AAndroid DCPSAMSUNG

Специальная функция

Нет

Одна кнопка для закрытия экрана, ток напряжения 2в1 графика.Вы можете выбрать цвет, bluetooth-переключатель, Предыдущая страница

Разница в интерфейсе

Предыдущая страница отсутствует

UM25 может проверить предыдущую страницу и имеет значок с направлением вращения, подсказкой и выключением экрана в верхней части интерфейса

Разница в оборудовании

Нет bluetooth-переключателя

Bluetooth-переключатель

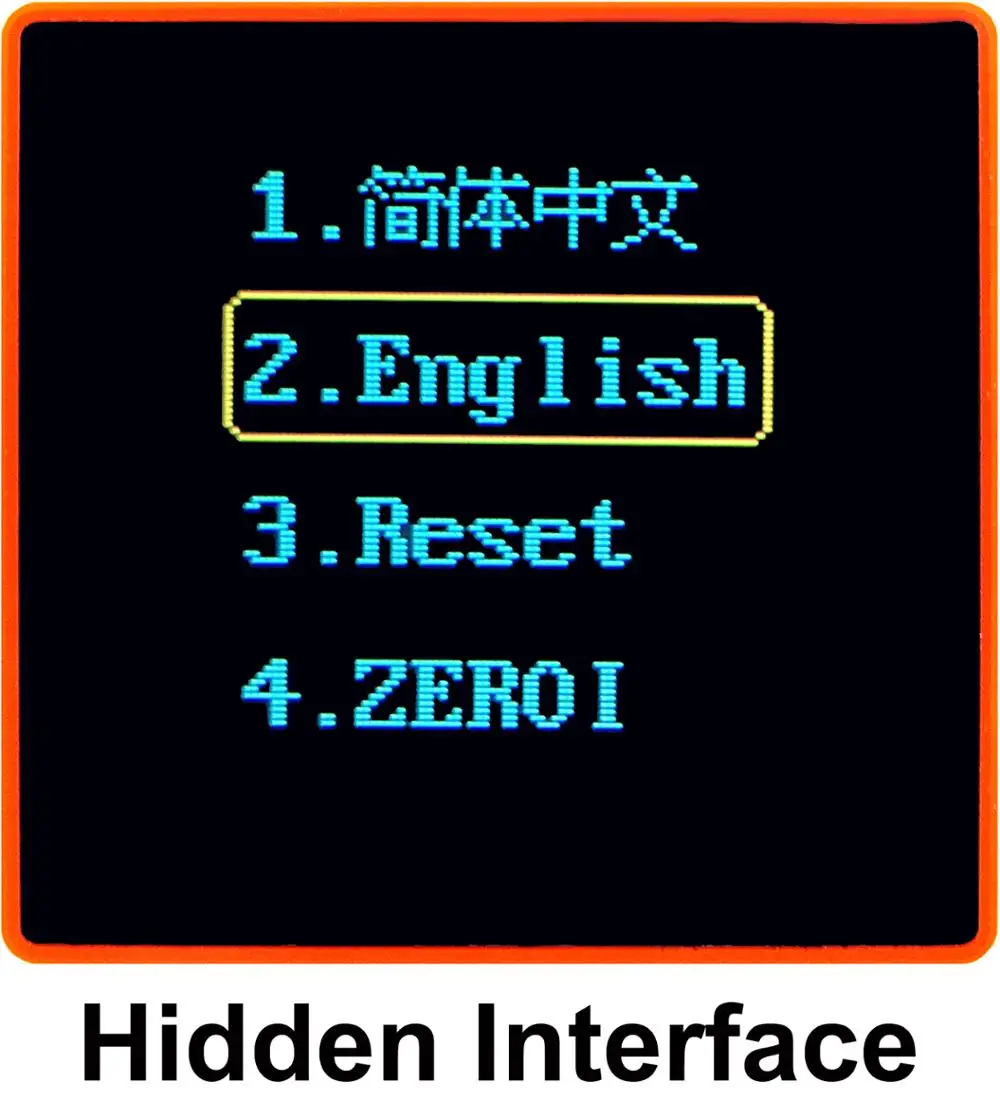

Нажатие любой кнопки при включении модуля отображает несколько вариантов

1. Выбирает китайский интерфейс2. Выбирает английский интерфейс.3. Нулевой ток

1. Выбирает китайский интерфейс2. Выбирает английский интерфейс.3. Сброс настроек системы

1. Выбирает китайский интерфейс2. Выбирает английский интерфейс.3. Сброс настроек системы4. Нулевой ток

Приложение

Поддержка IOS8.0 или выше/Android5.0 или выше (UM24C не поддерживает приложение IOS)

Программное обеспечение для ПК

Поддержка WIN7 или выше

Нет

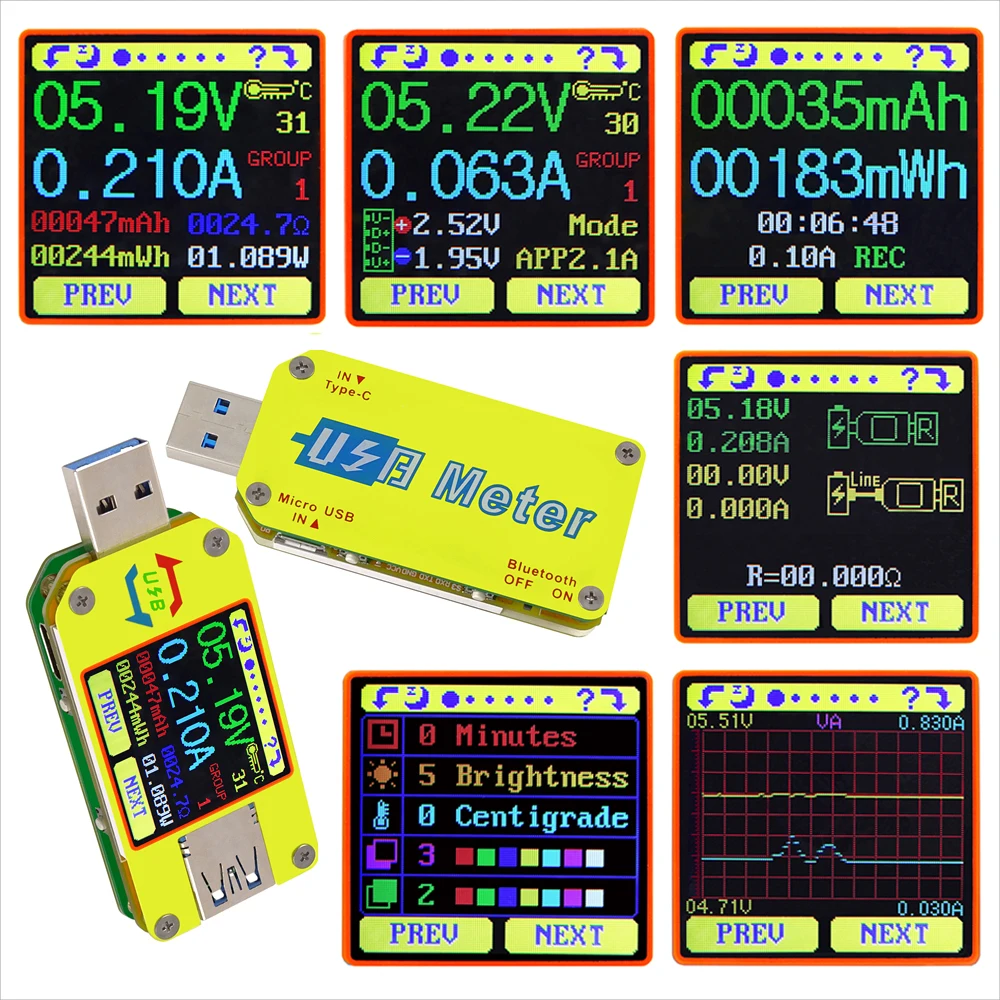

Основные измерения

Интерфейс

Интерфейс распознавания быстрой зарядки

Запись зарядки

Интерфейс

Интерфейс измерения импеданса кабеля передачи данных

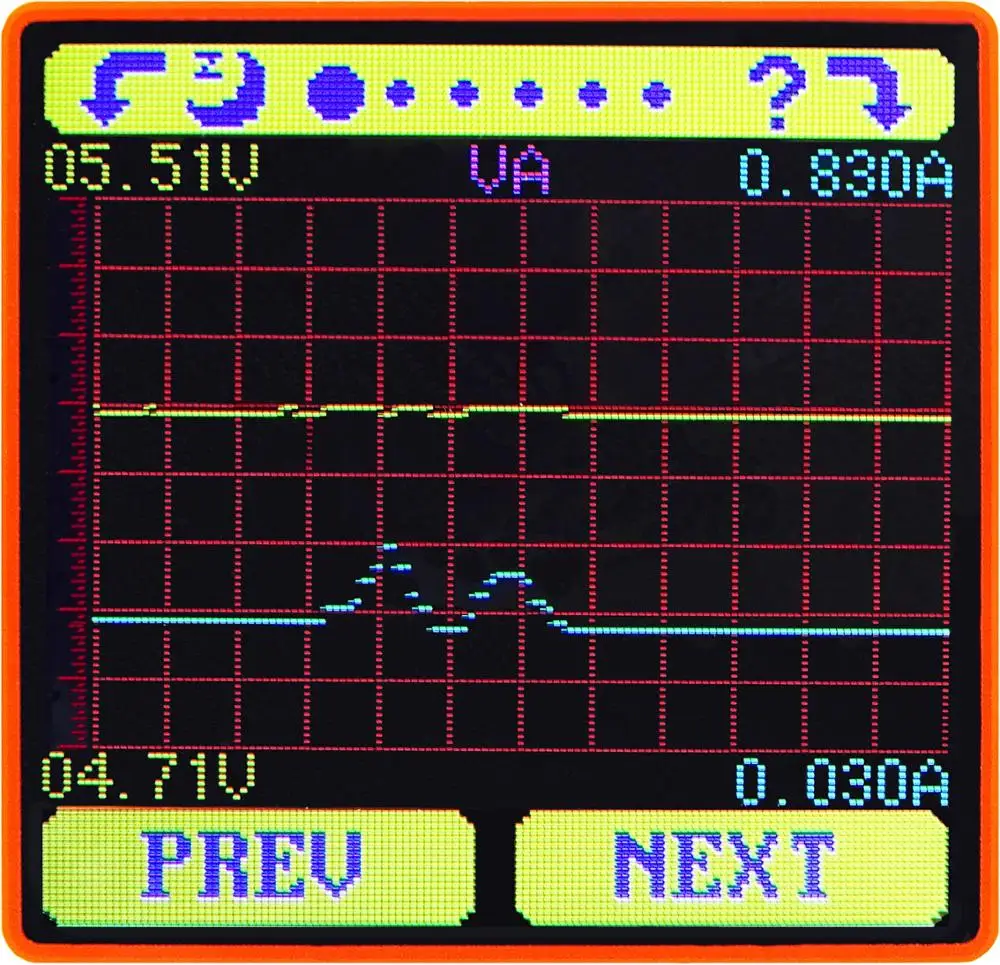

Измерительный графический интерфейс

Интерфейс настройки параметров системы

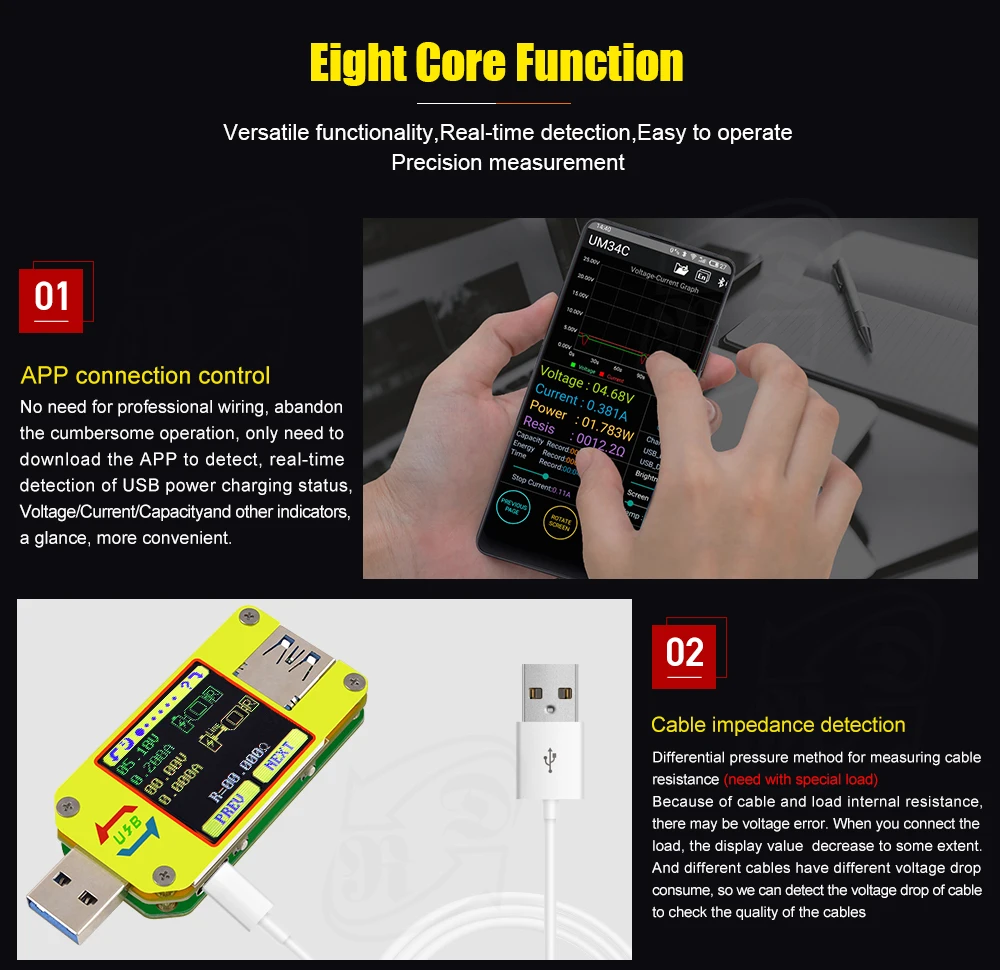

Основная функция:

Порт USB 3,0

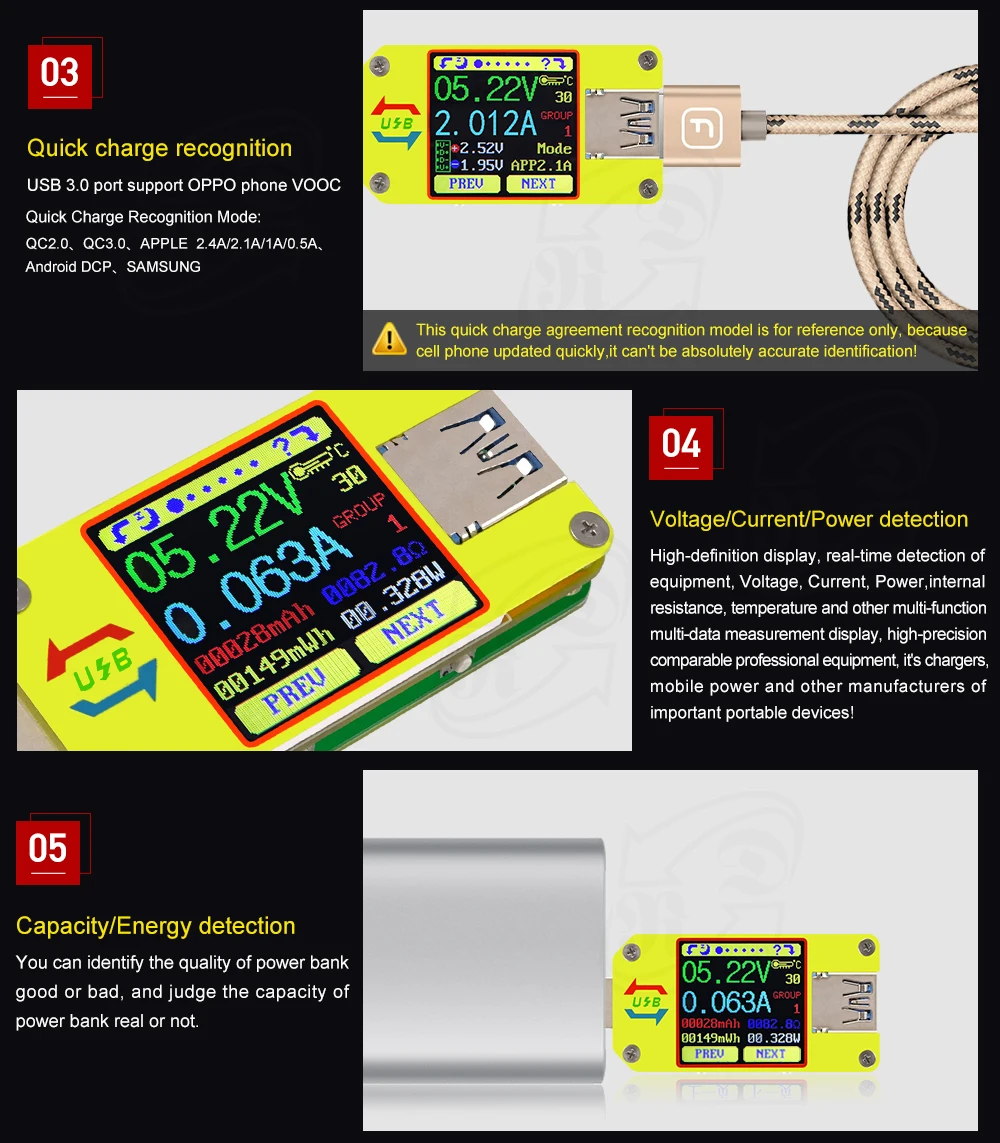

Распознавание быстрой зарядки

С китайским и английским вспомогательным интерфейсом

Управление приложением для телефона Android

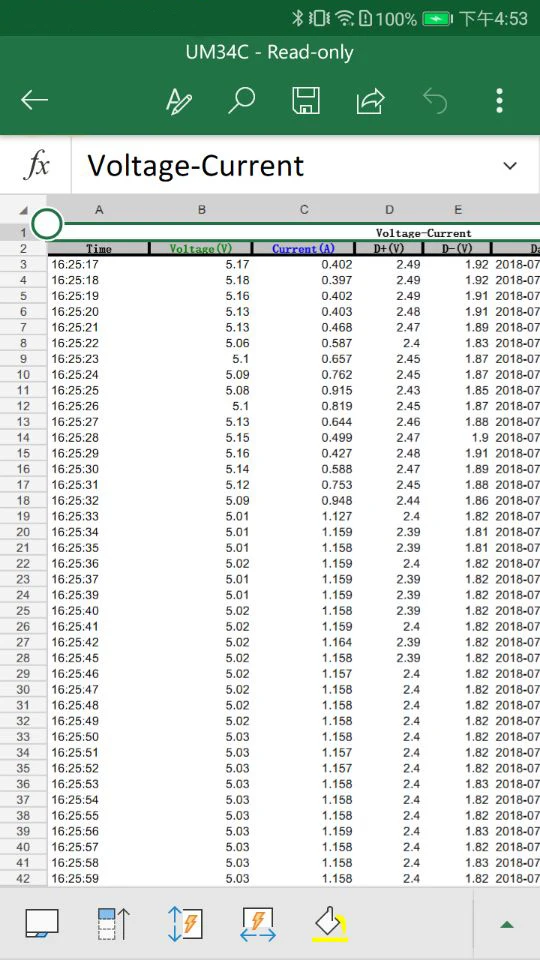

Запись и хранение данных

Емкость/Обнаружение энергии

Поверните экран в 4 направлениях

Обнаружение напряжения/тока/мощности

Дифференциальный метод измерения напряжения сопротивление кабеля

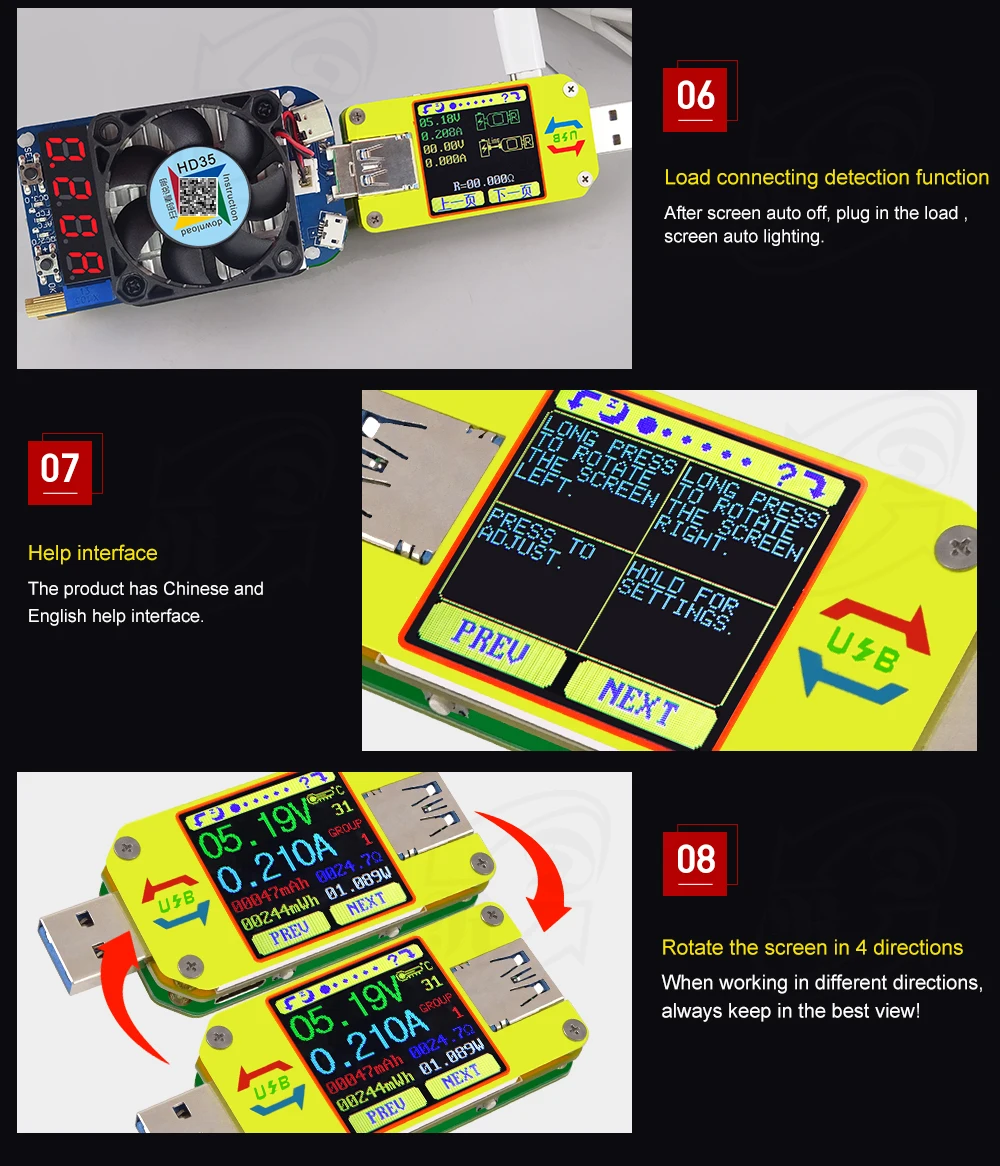

Функция обнаружения подключения нагрузки (автоматическое выключение экрана, включение нагрузки, автоматическое освещение экрана)

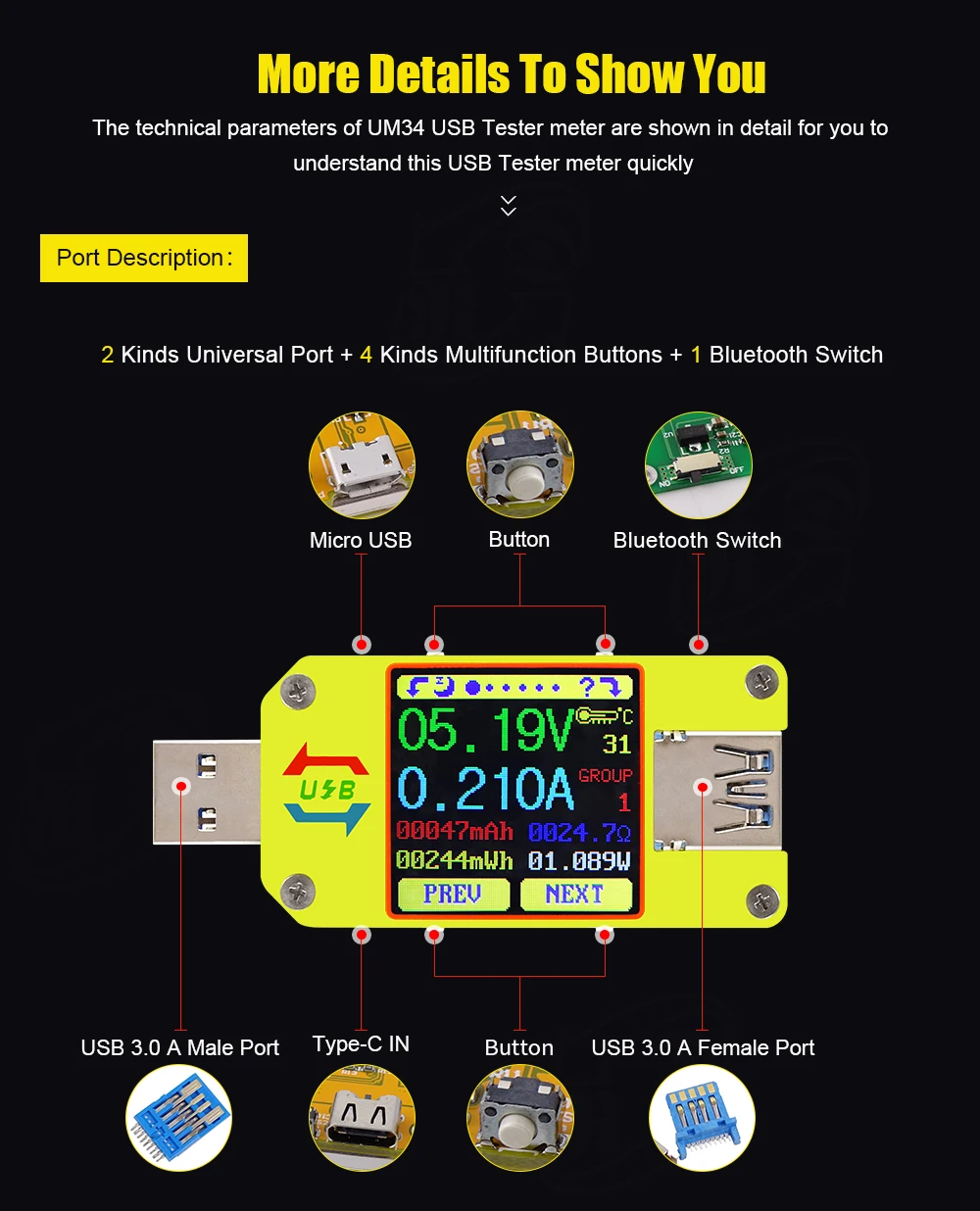

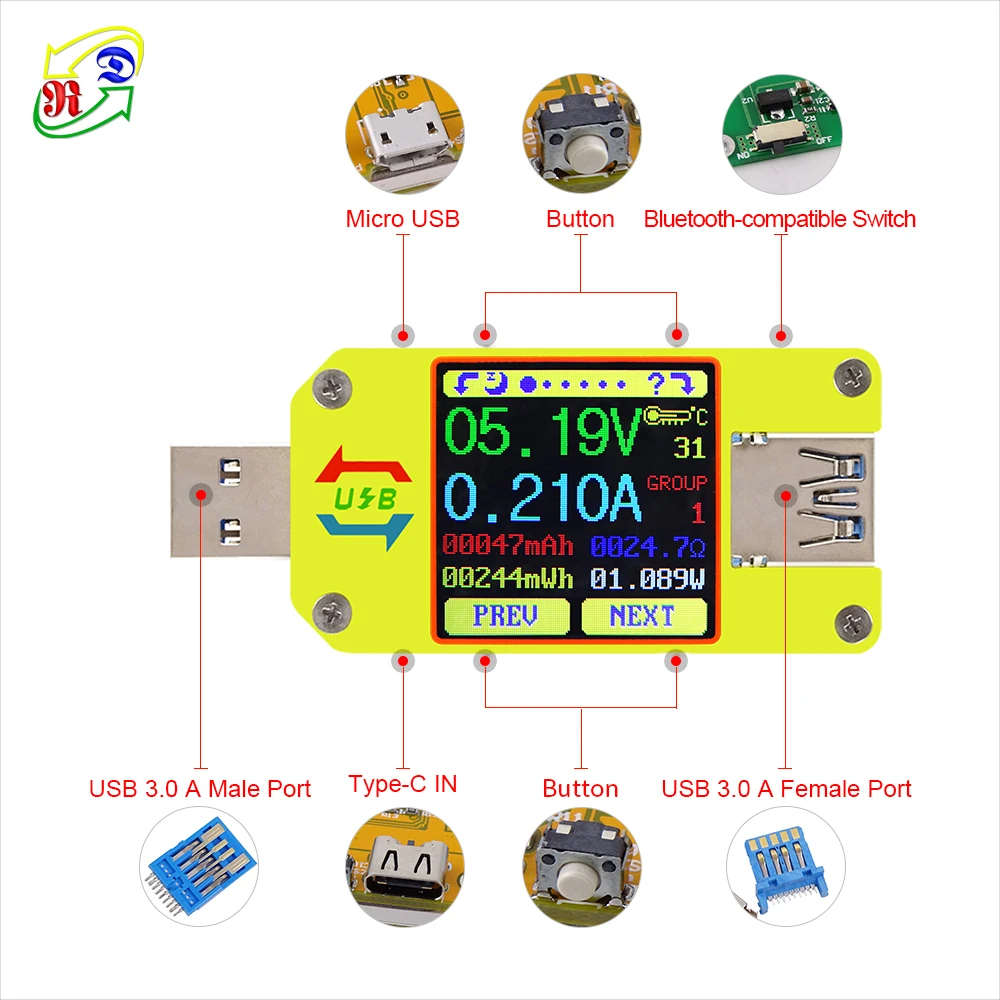

Схема устройства

G: цветной экран 1,44 дюйма

H: индикатор Bluetooth: при подключении к программному обеспечению управления хост-компьютером индикатор Bluetooth изменяется от мигания до стабильного состояния. При подключении на экране отображается значок Bluetooth. (Только версия связи Bluetooth).

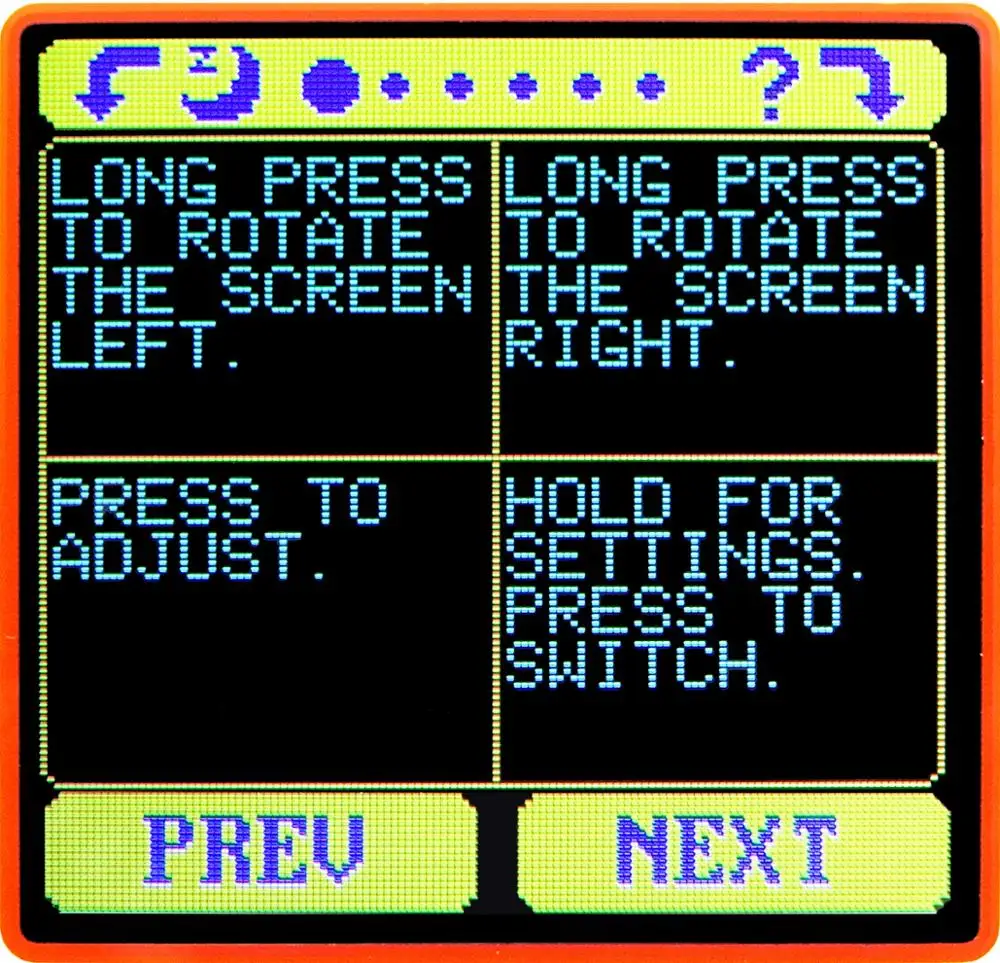

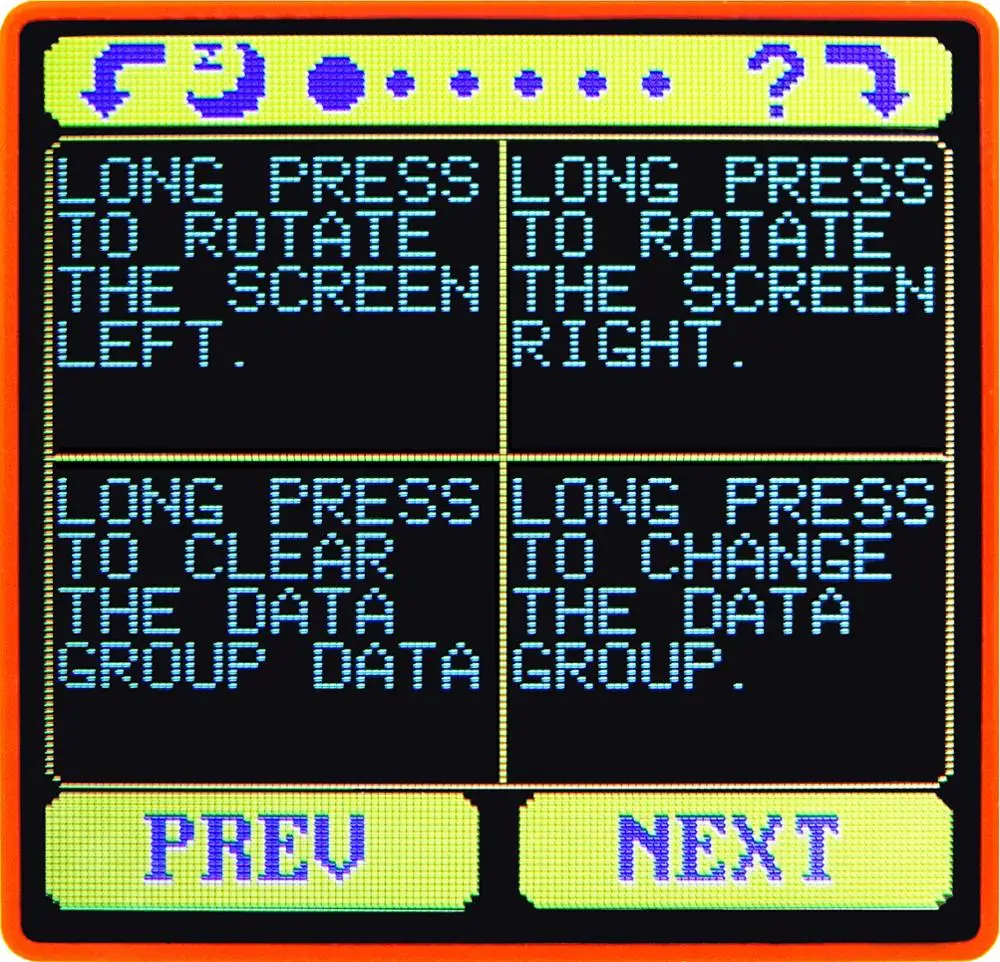

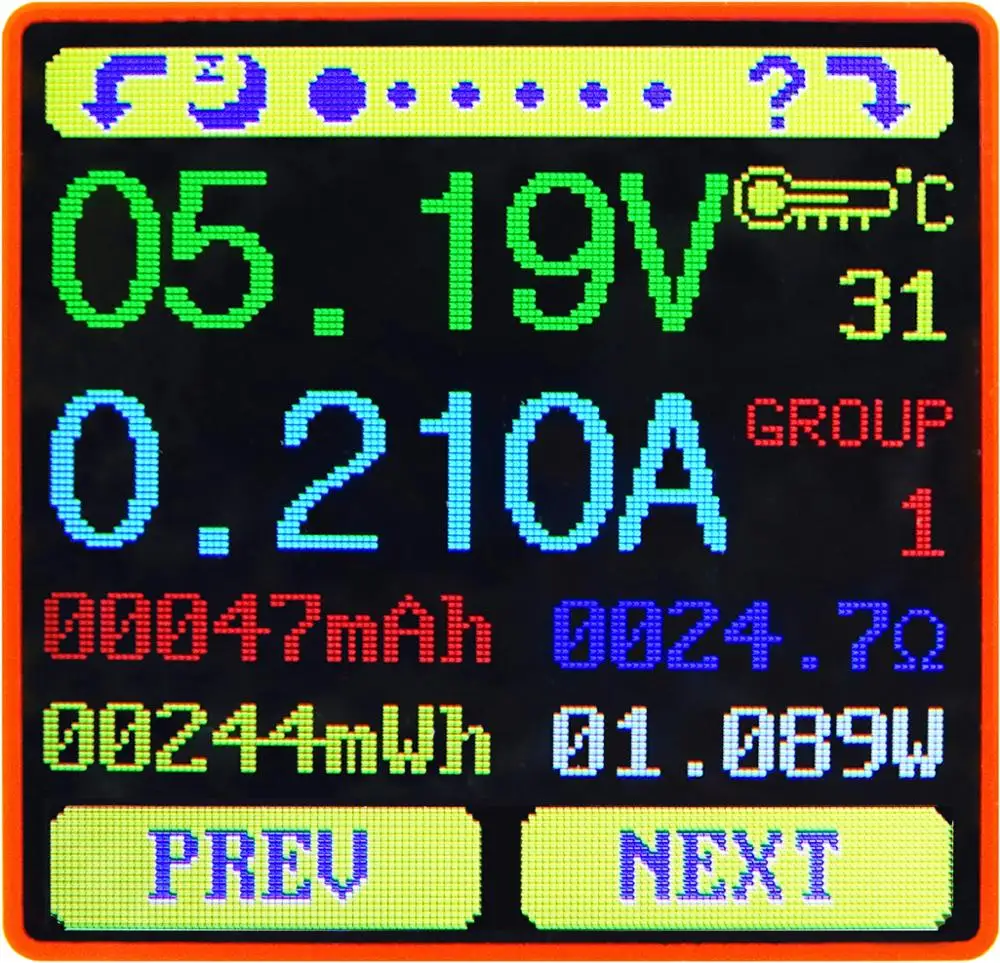

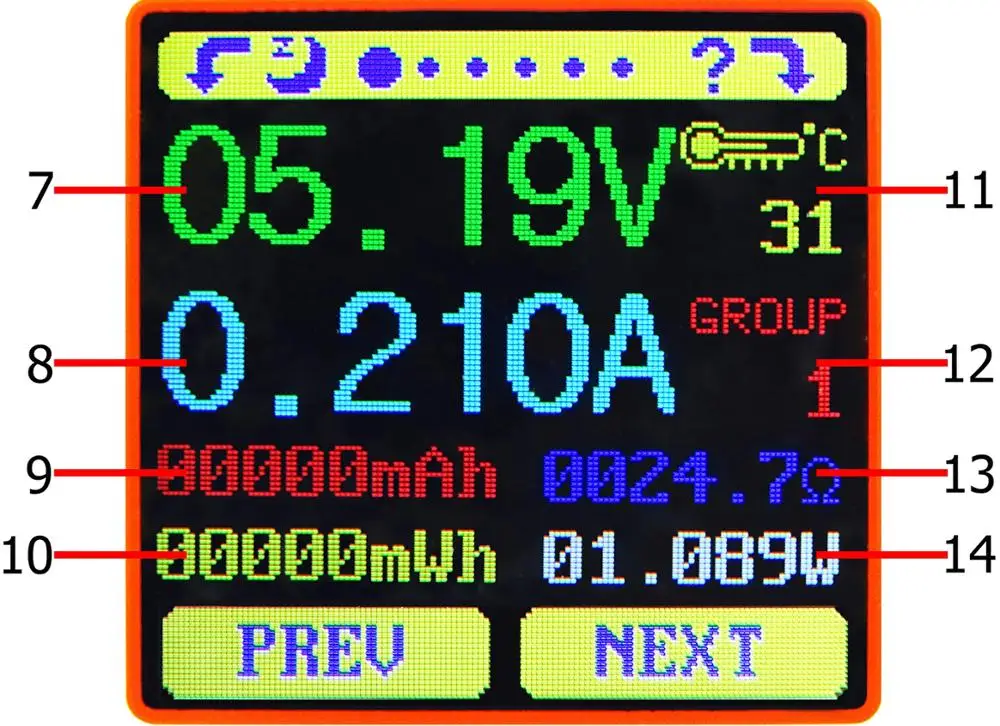

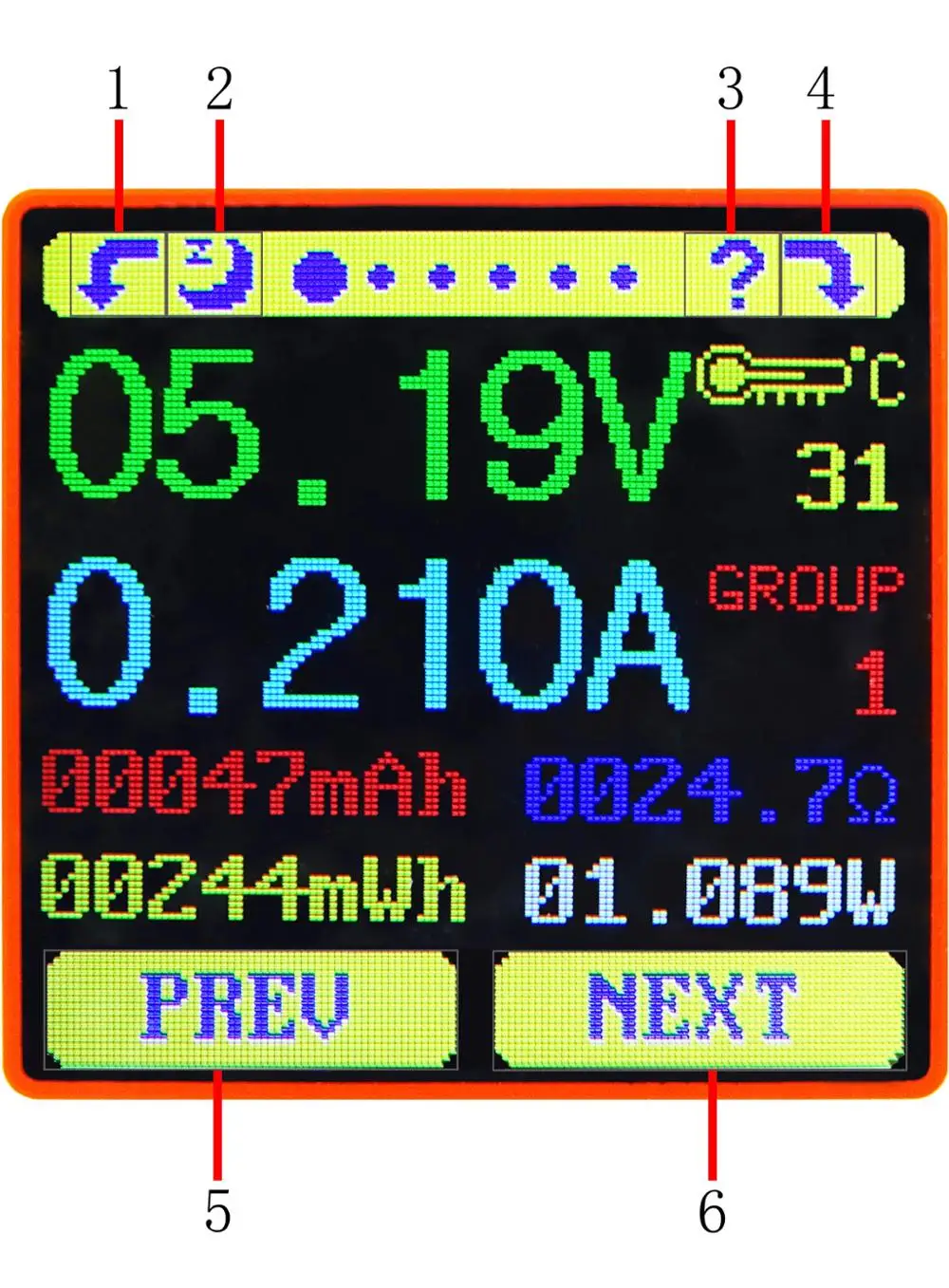

Интерфейсная подсказка, представляющая функции

1:Нажмите и удерживайте клавишу, чтобы повернуть экран влево

2:Нажмите клавишу, чтобы закрыть экран

3:Нажмите клавишу, чтобы открыть вспомогательный интерфейс

4:Нажмите и удерживайте клавишу, чтобы повернуть экран вправо

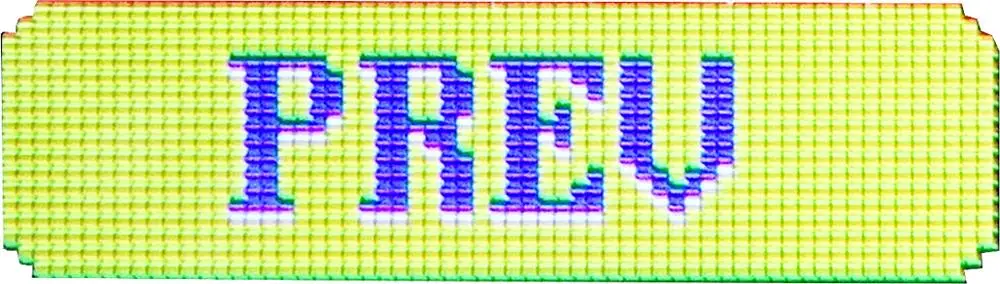

5:Нажмите клавишу PREV на предыдущую страницу

6:Нажмите кнопку NEXT для следующей страницы

7: измерение напряжения

8: Измерение тока

9: накопленная Емкость

10: накопленная энергия

11: измерение температуры

12: количество используемой группы данных

13: эквивалентное сопротивление нагрузки

14: Измерение мощности

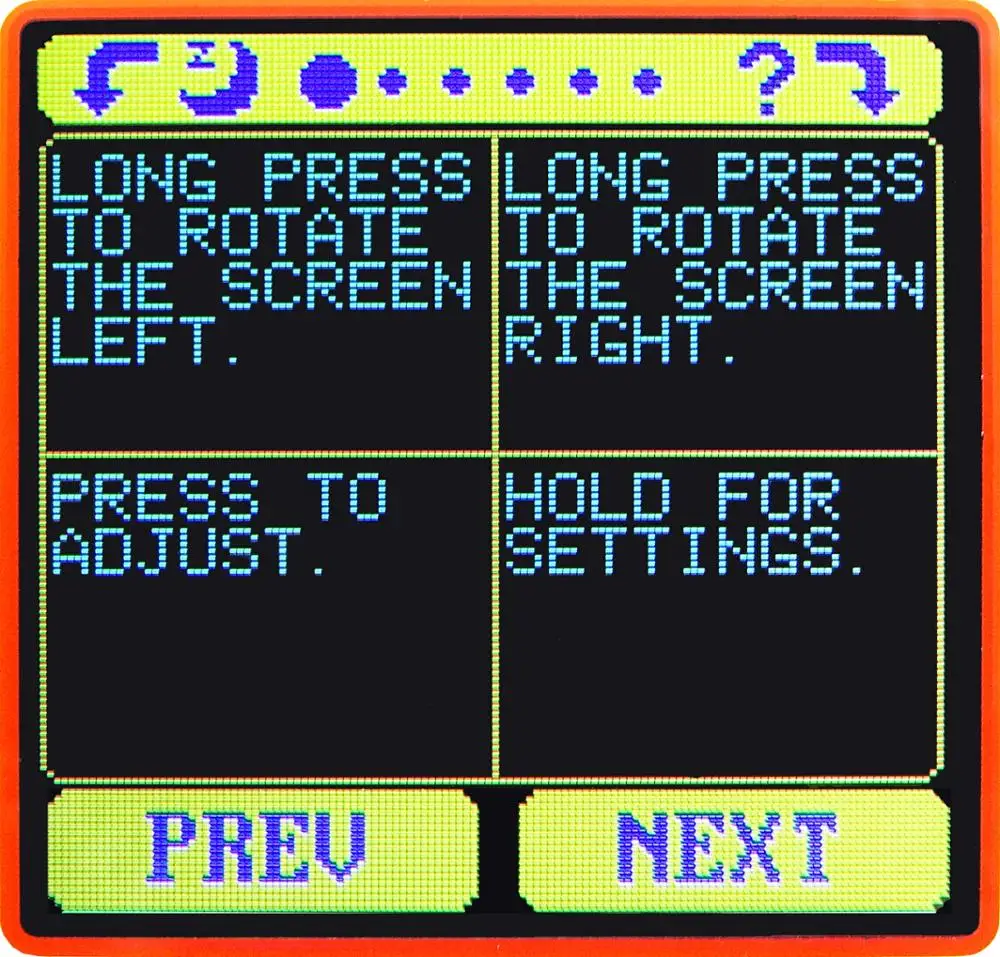

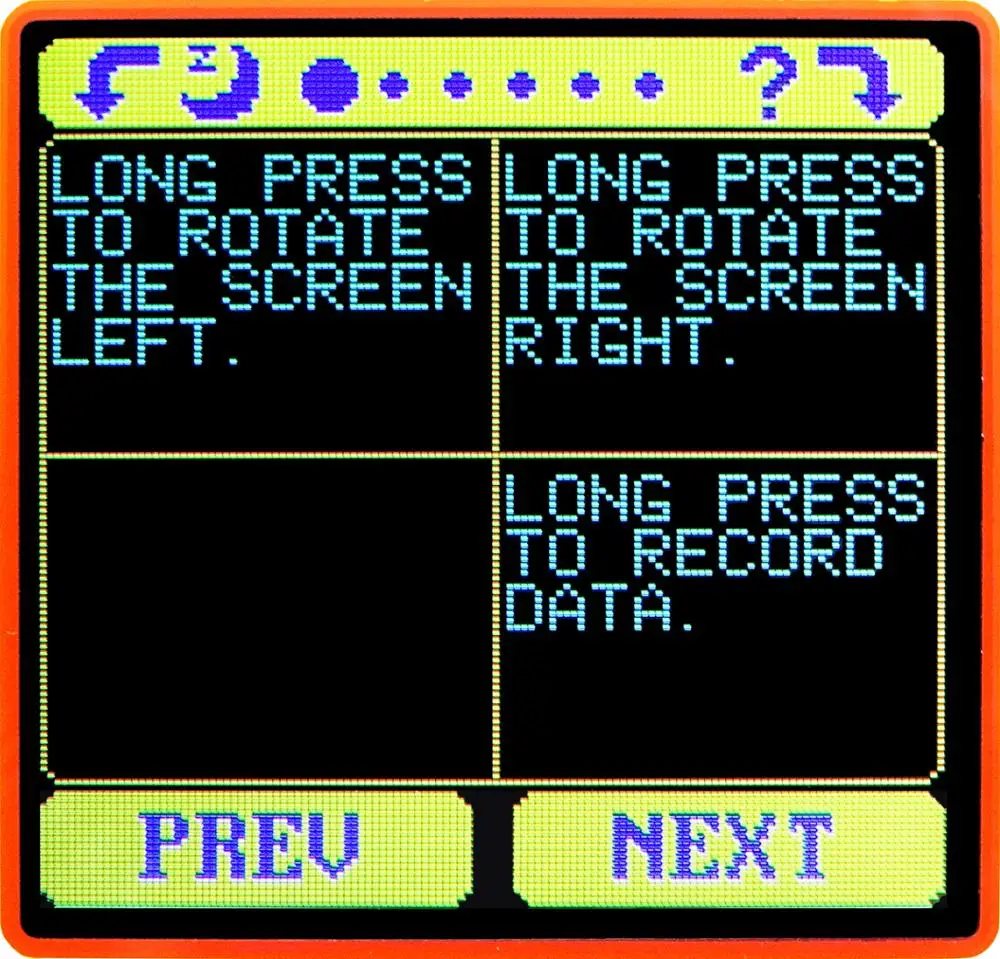

Нажмите кнопку ' ? ', чтобы войти в интерфейс, как показано выше:

Нажмите и удерживайте кнопку «next», чтобы переключить группу данных. Тестер USB может предоставить в общей сложности 10 групп данных для сохранения и просмотра. Они пронумерованы 0-9.

С Группой данных 1-9 выбраны текущие мАч и mWh сохранены после выключения питания. Они будут продолжать накапливаться в следующий раз, когда тестер включится. Когда выбранная группа данных равна 0, текущее значение mAh и mWh будет временно сохранено при выключении питания. При следующем включении устройства эти значения будут возвращены и начнут мигать. Когда накопленная мАч превышает 1 мА · ч, предыдущие данные будут очищены и накопление перезагрузится.

С выбранной Группой данных нажмите и удерживайте кнопку «превью», чтобы очистить мАч и mWh.

(Как показано)

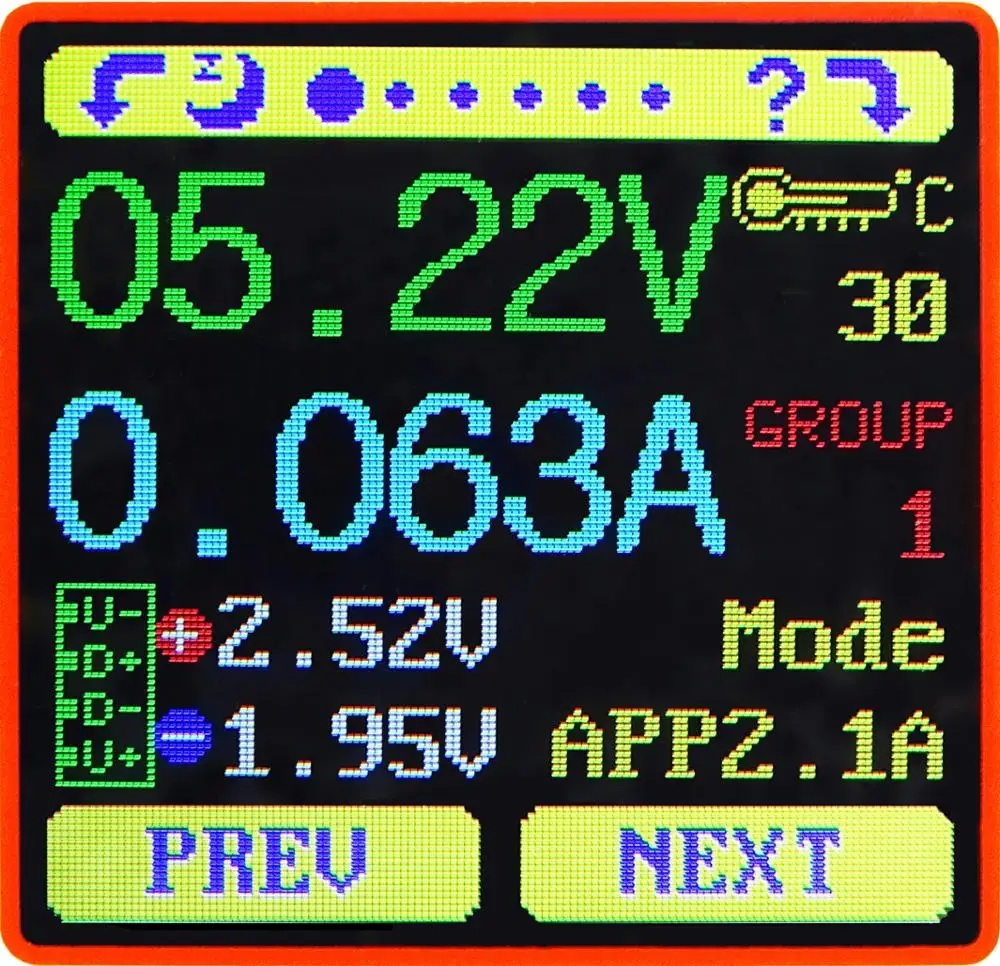

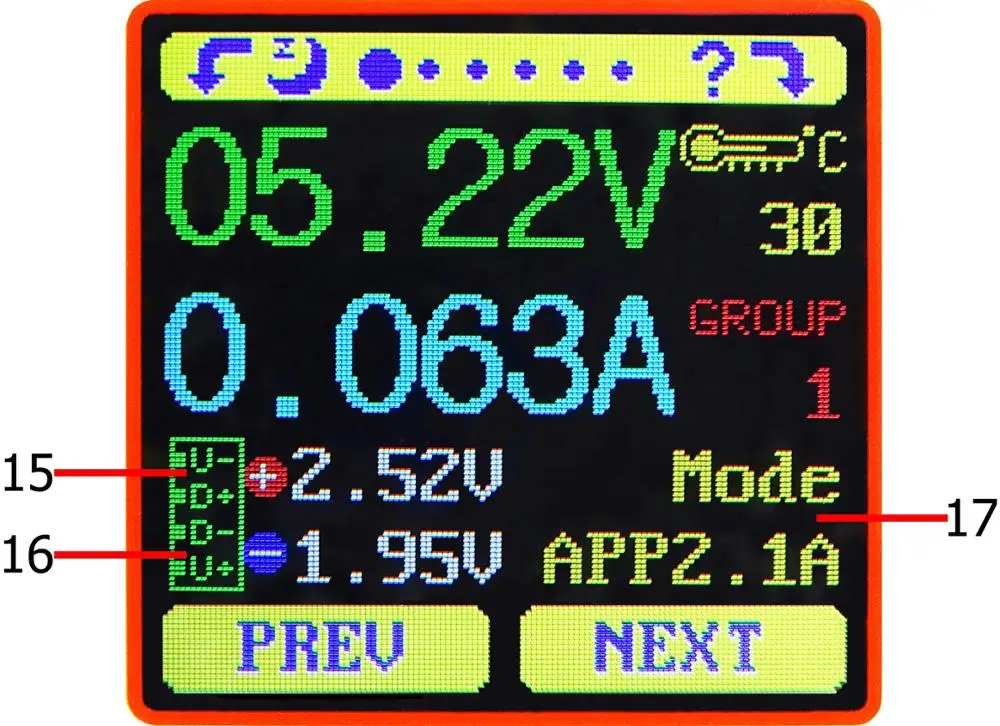

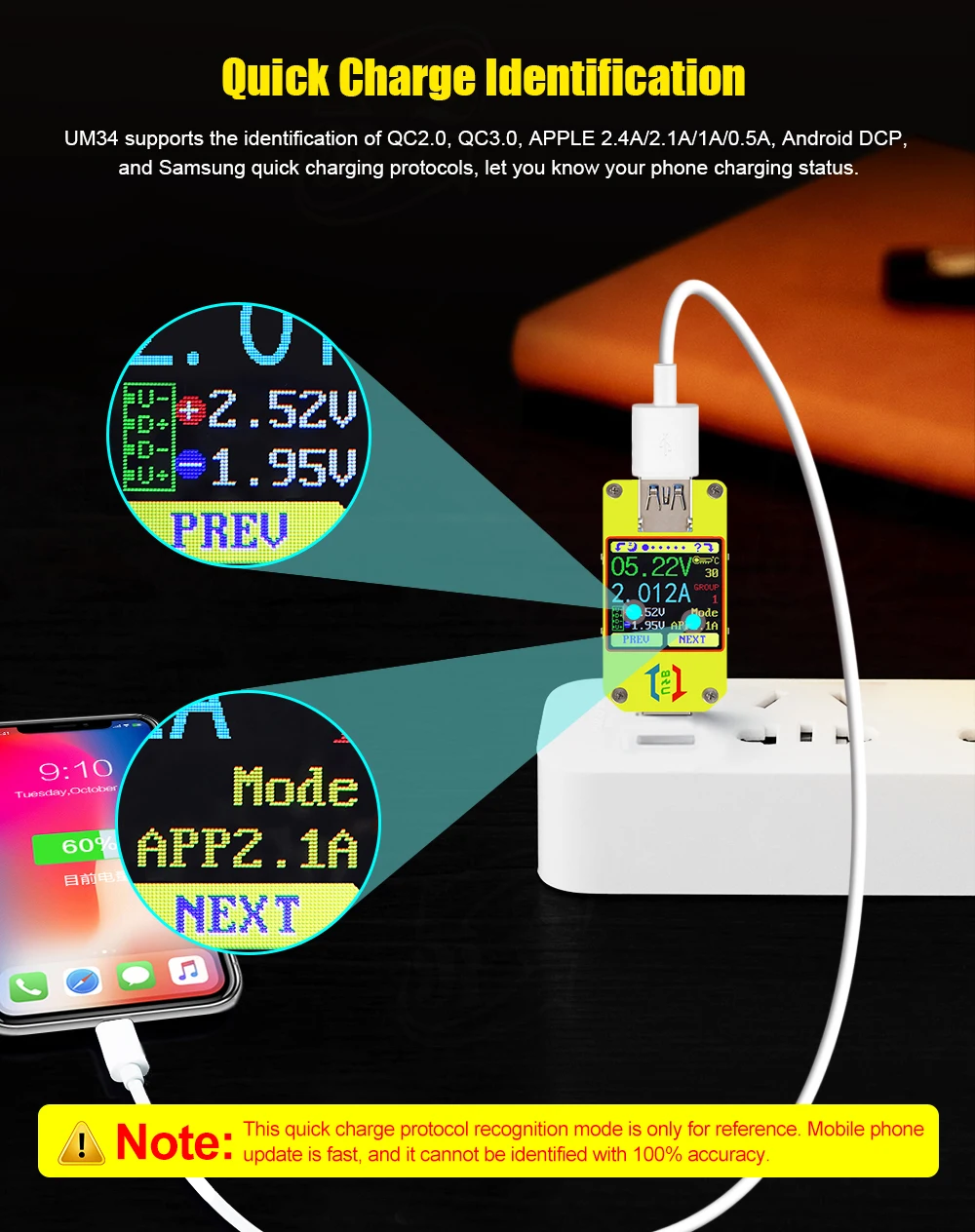

Нажмите «next», чтобы перейти к интерфейсу быстрого распознавания заряда.

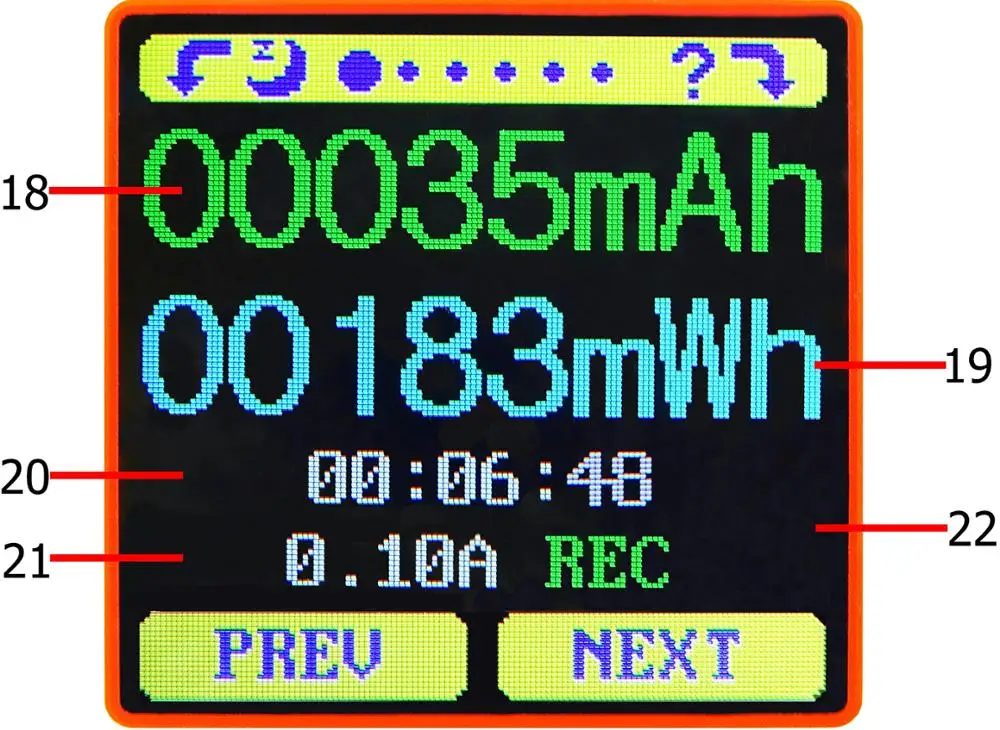

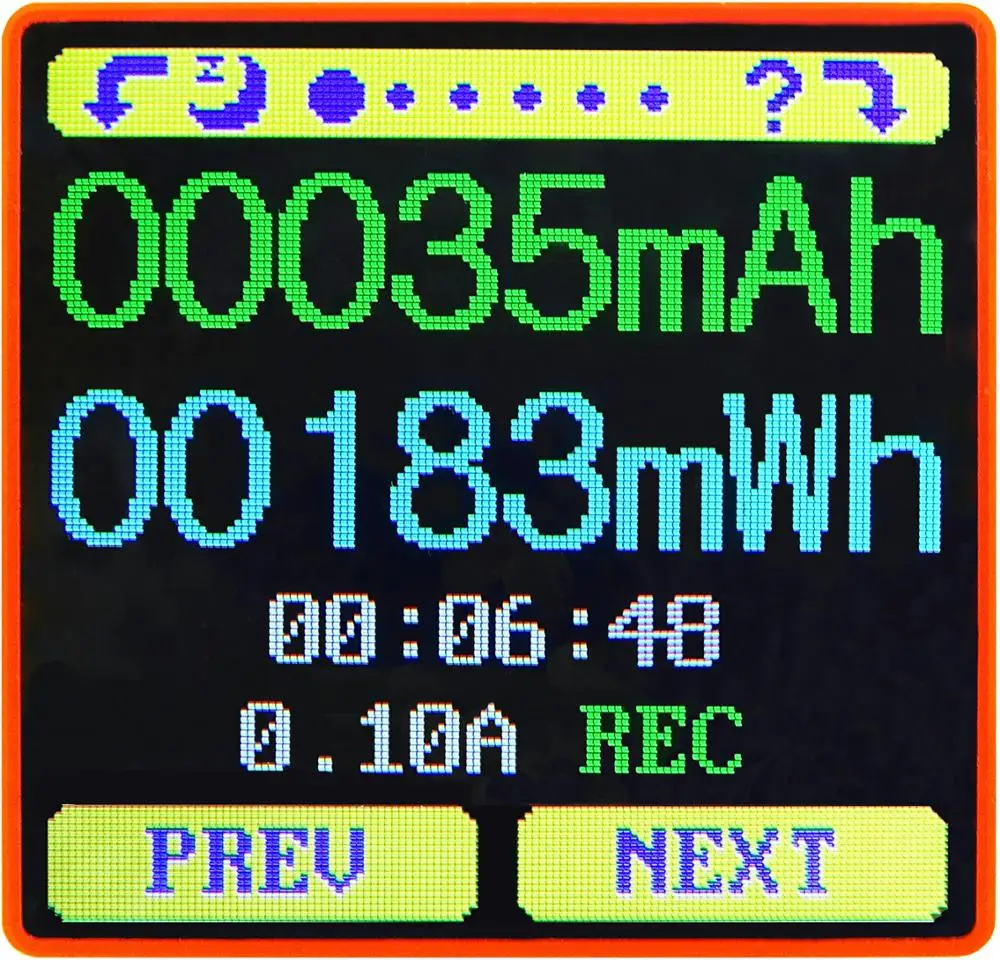

Интерфейс 3: Интерфейс записи зарядки

18: накопленная Емкость

19: накопленная энергия

20: Отображение времени: общее накопленное время записи.

21: мощность/энергия статистики пускового тока

22:REC: индикатор состояния записи. «Запись», отображаемая красным цветом, означает, что запись остановлена. «Запись», отображаемая зеленым цветом, означает, что запись находится в процессе.

После включения питания, когда ток превышает значение пускового механизма низкого тока. Система автоматически начинает записывать накопленную емкость, энергию и время. Индикатор «REC» изменится с красного на зеленый.

Чтобы задать значение текущего триггера, нажмите и удерживайте кнопку «Next», чтобы подчеркнуть значение, а затем нажмите кнопку «PREV», чтобы отрегулировать значение по мере необходимости. Значение может быть установлено в любом месте между 0.01A-и 0.30A. (От 10 мА до 300 мА).

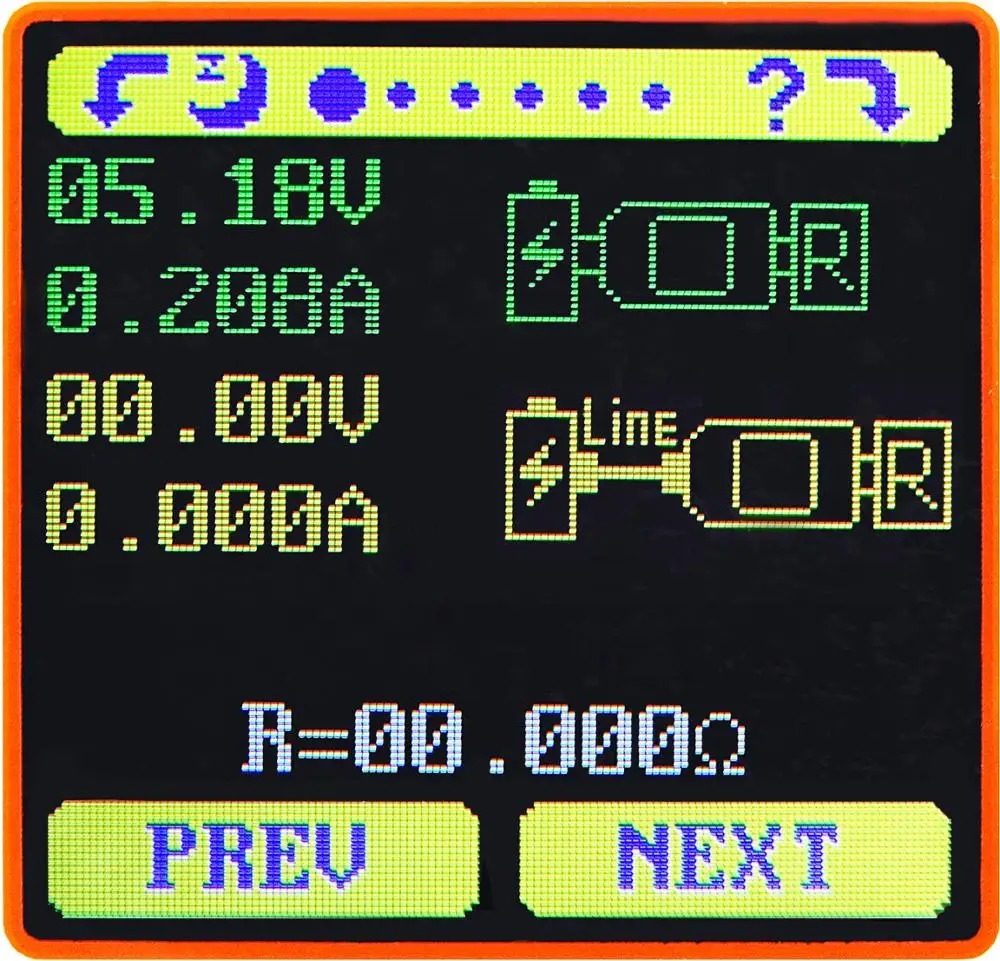

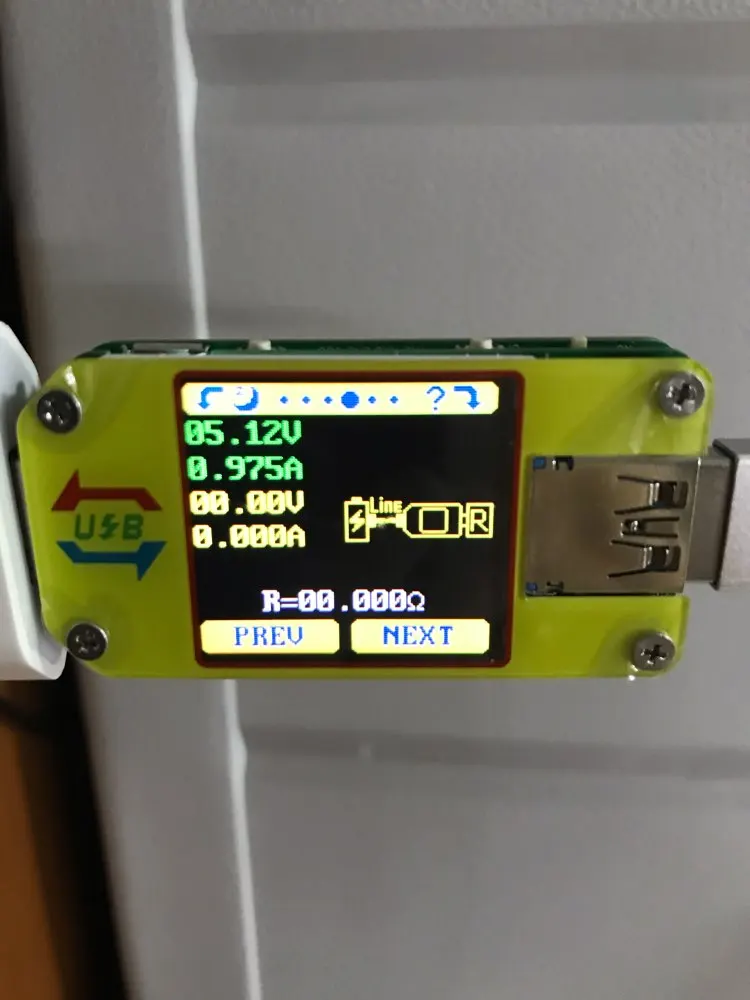

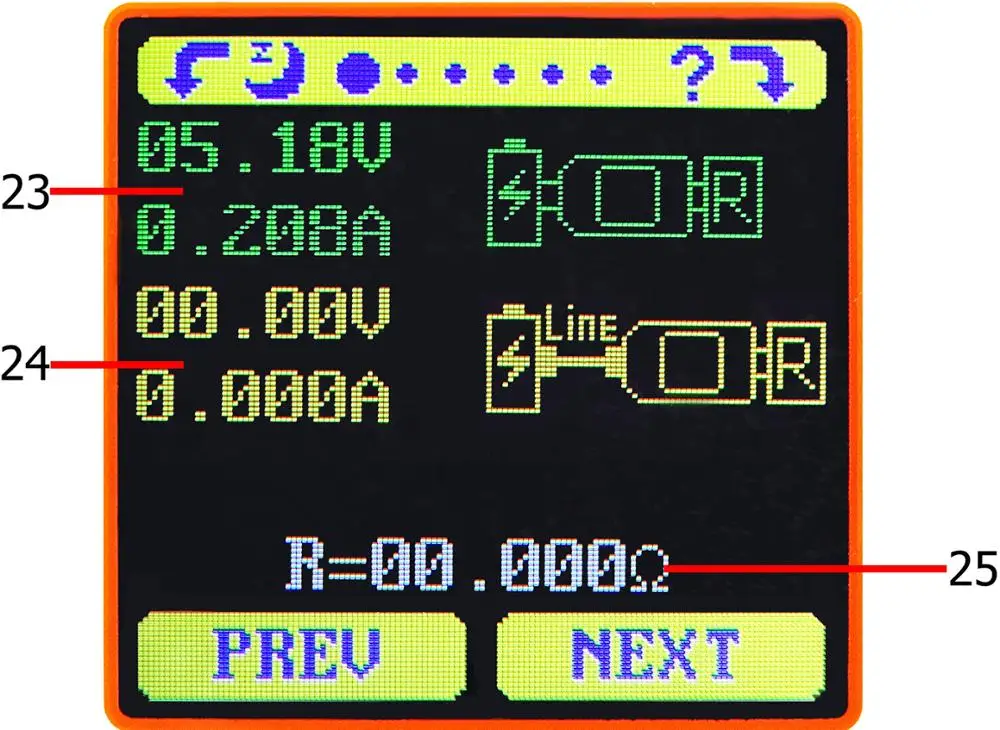

Нажмите кнопку «Далее», чтобы перейти к интерфейсу измерения импеданса кабеля подключения данных.

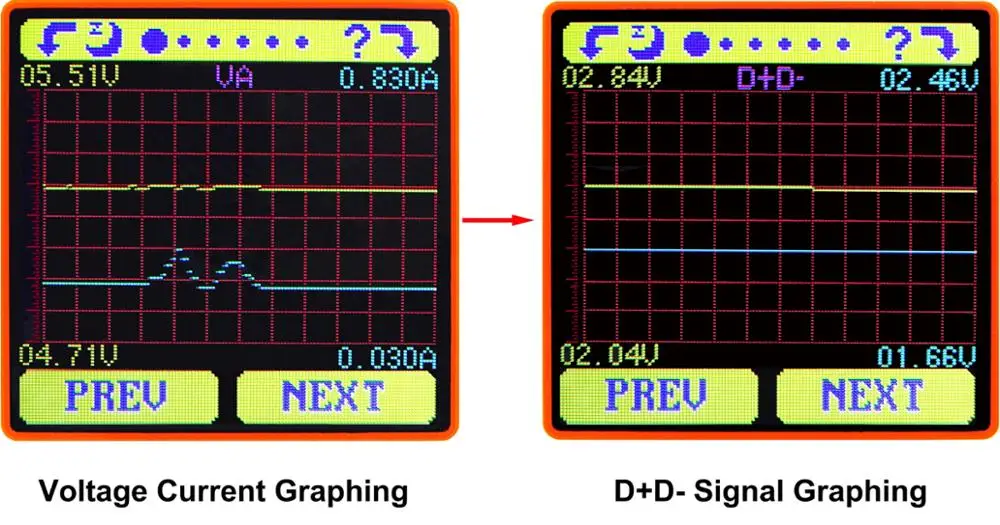

Нажмите и удерживайте кнопку «Далее», чтобы переключиться на D + D- graphing, как показано на рисунке

Этот интерфейс отображает D +/D-прибор для измерения напряжения с течением времени 0-3,3 V диапазон и будет автоматически регулировать отображаемый диапазон в режиме реального времени в связи с D +/D-перепады напряжения.

Нажмите кнопку «Далее», чтобы перейти к интерфейсу настройки параметров системы.

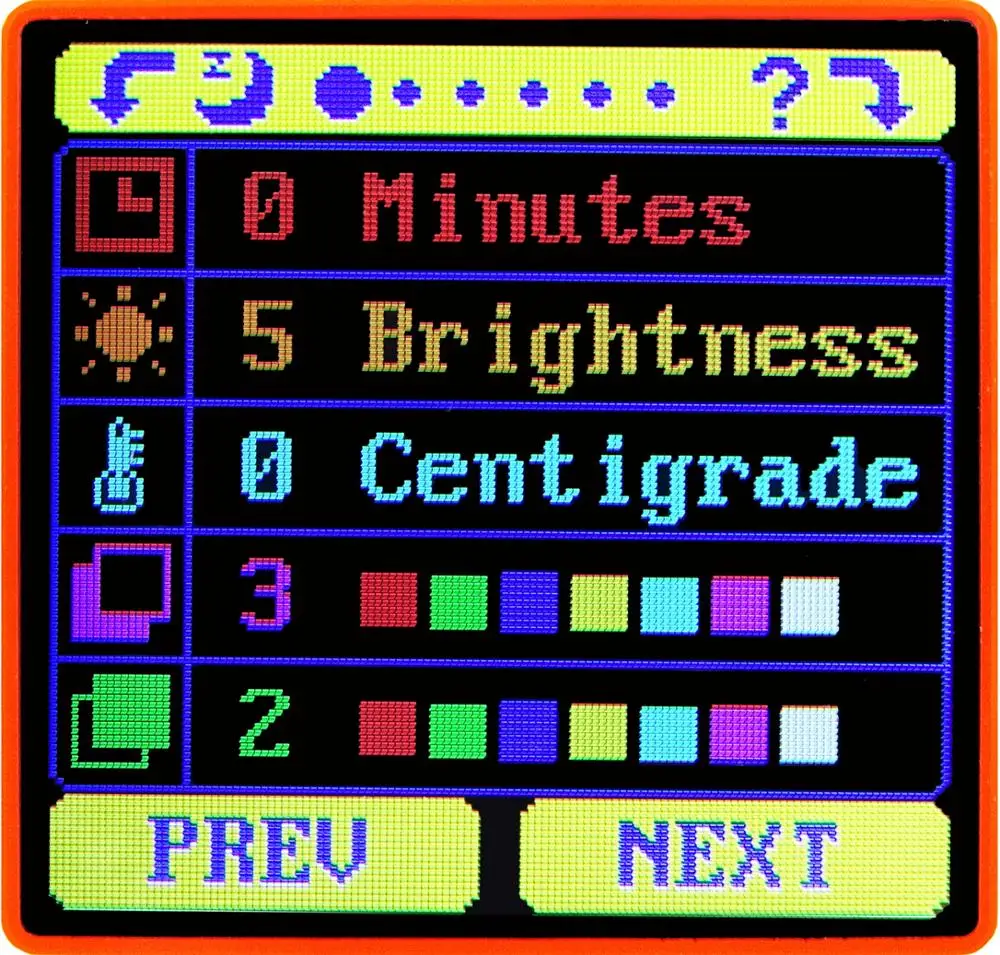

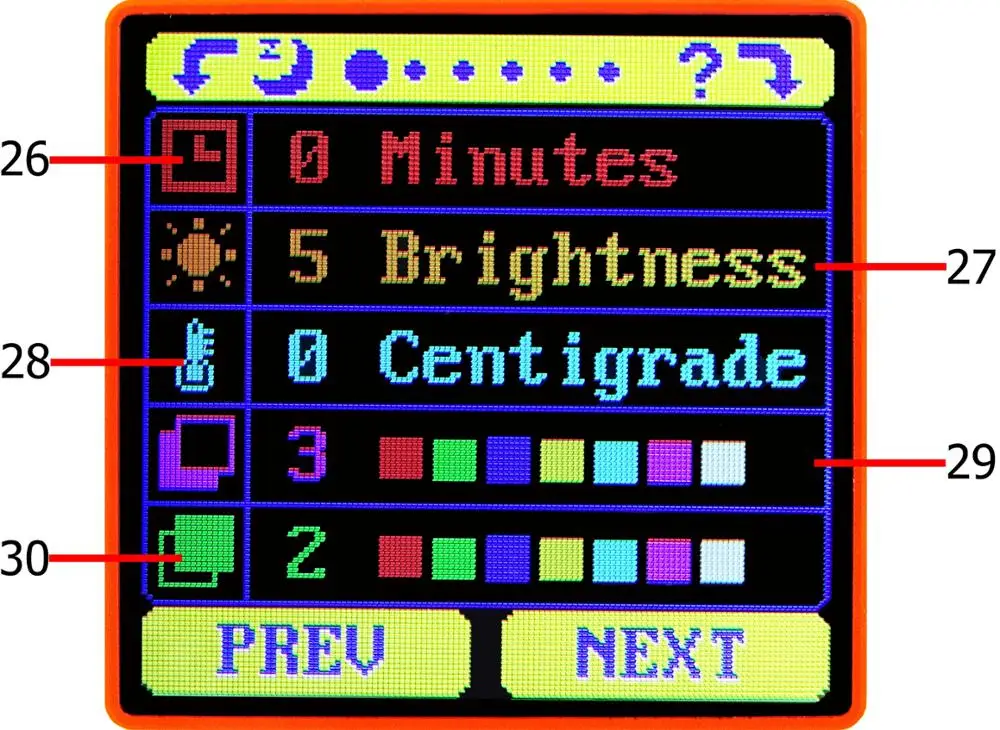

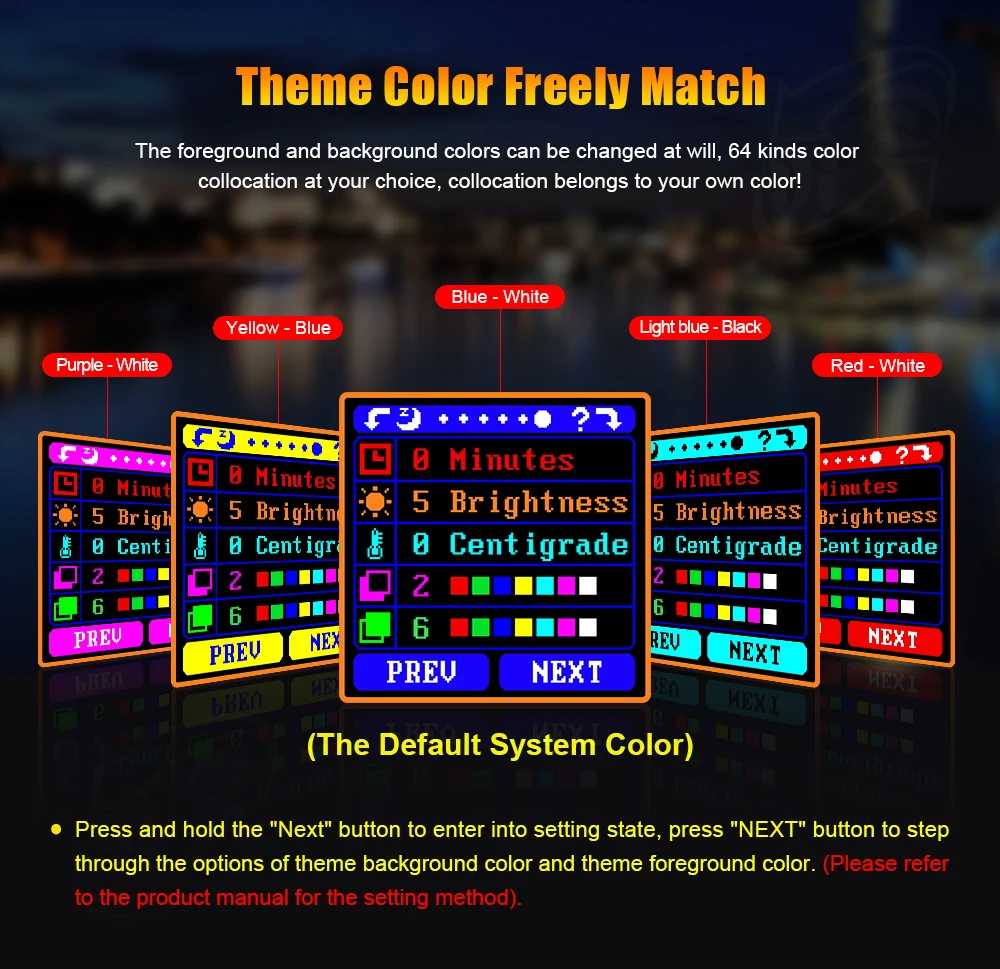

Интерфейс 6: интерфейс настройки параметров системы

26: Автоматическое выключение экрана

27: яркость экрана

28: Отображение температуры C/F

29: цвет фона темы

30: цвет на переднем плане

Нажмите и удерживайте кнопку «Далее», чтобы войти в режим настройки, нажмите кнопку «Далее», чтобы перейти через опции автоматического выключения экрана, уровня яркости, отображения температуры, цвет фона и цвет переднего плана. Остановите значение, которое вы хотите изменить, затем нажмите кнопку «PREV», чтобы изменить настройки.

Для автоматического выключения экрана нажмите кнопку «превью», чтобы повторно шагать 10 вариантов от 0 до 9 минут. Время по умолчанию составляет 1 минуту.

Для настройки яркости экрана нажмите кнопку «превью», чтобы повторно шагать, хотя 6 вариантов от 0 до 5, где 0-самый низкий уровень яркости, а 5-самый высокий. Яркость по умолчанию 4.

Для устройств отображения температуры нажмите кнопку «next», чтобы переключить настройки между C и F. Температура по умолчанию объединяется с.

Для выбора цвета фона нажмите кнопку «превью», чтобы многократно шагать на 7 вариантах от 0 до 6, где Цвет последовательности красный, зеленый, синий, желтый, светло-голубой, розовый, белый и черный. По умолчанию цвет 2, синий.

Для выбора цвета на переднем плане нажмите кнопку «превью», чтобы повторно шагнуть, хотя 7 вариантов от 0 до 6, где Цвет последовательности красный, зеленый, синий, желтый, светло-голубой, розовый, белый и черный. По умолчанию цвет 6, белый.

В любом состоянии настройки нажмите и удерживайте кнопку «Далее», чтобы выйти из меню настроек.

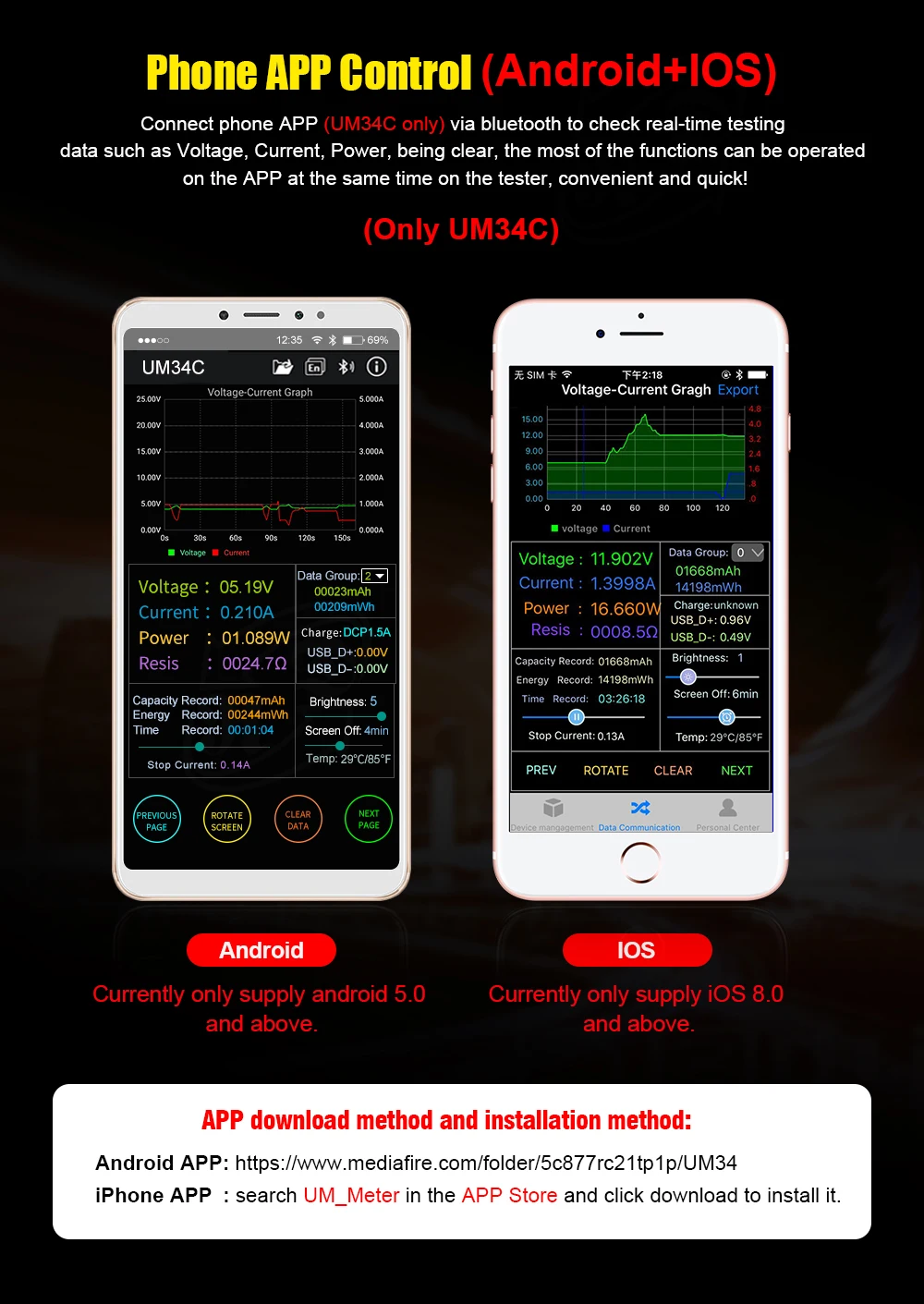

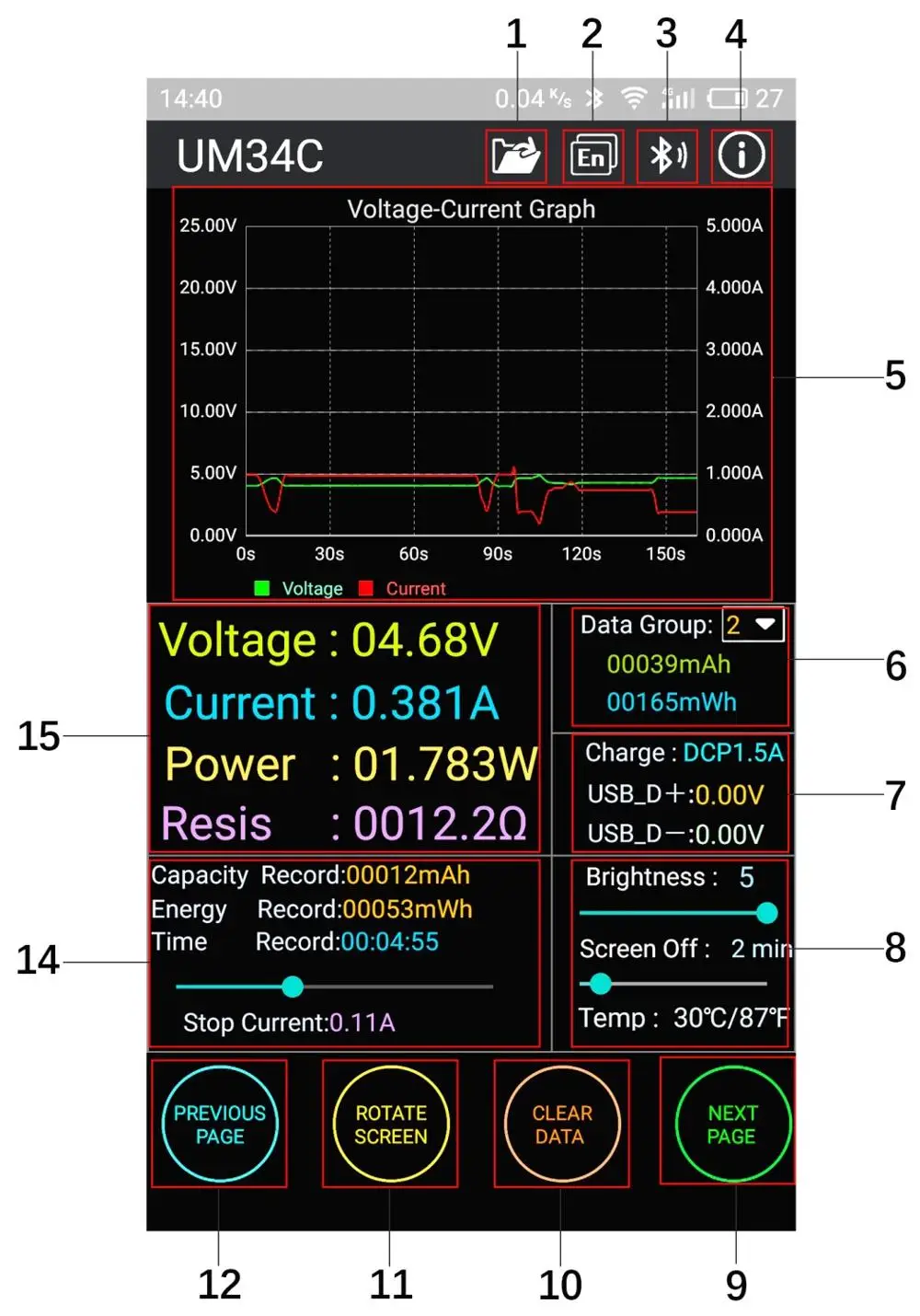

Инструкция по применению UM34C Android

1. Установка приложения:

Примечание: приложение поддерживает только Android 5,0 и выше

UM34C Android APP скачать:Http://www.mediafire.com/folder/5c877rc21tp1p/UM34

1,1 ссылка для загрузки приложения:Http://www.mediafire.com/folder/5c877rc21tp1p/UM34, Выберите UM34C файл приложения для android для загрузки, вы можете использовать компьютер для загрузки, затем отправить телефон, или использовать телефон скачать напрямую.

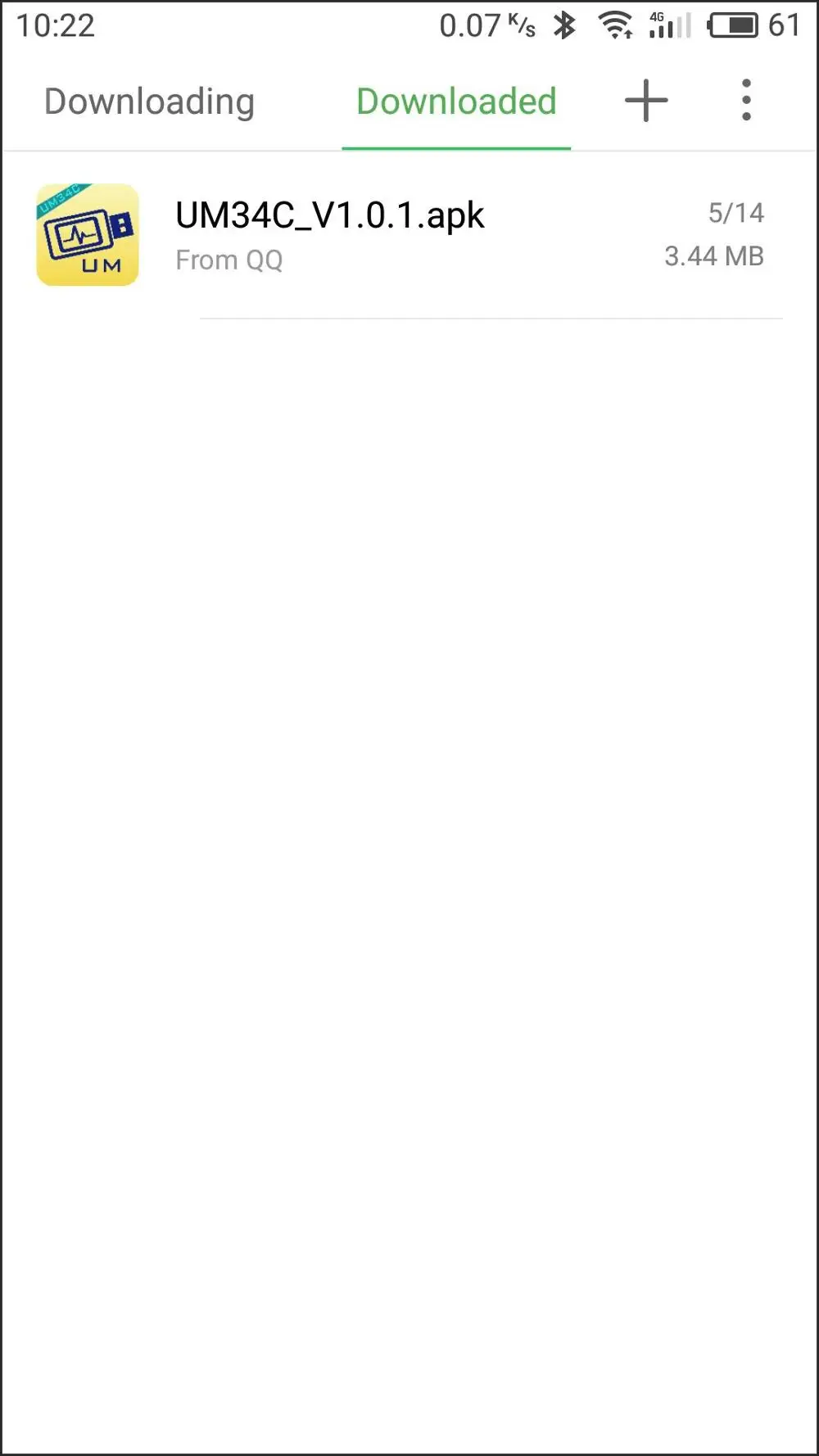

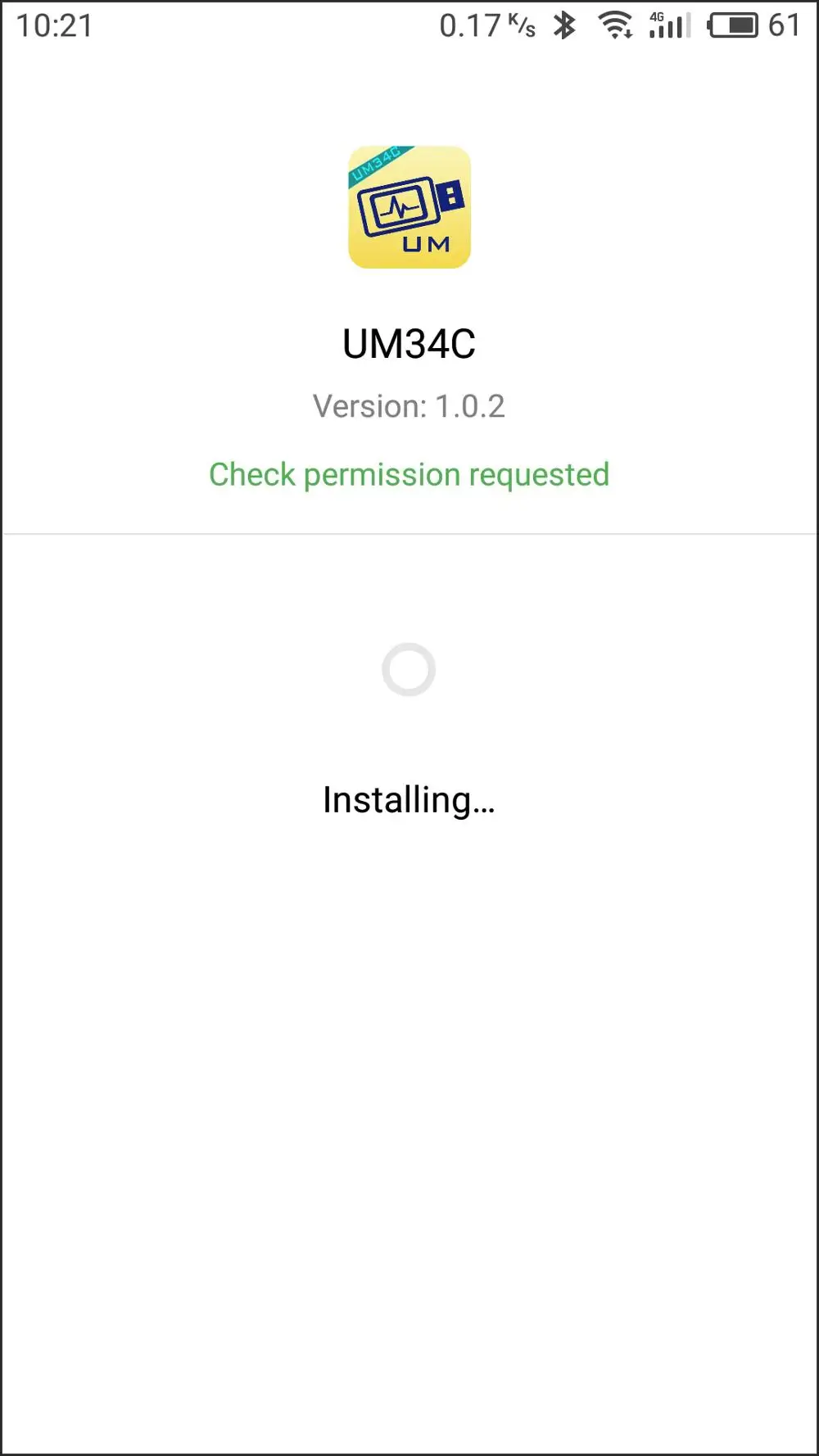

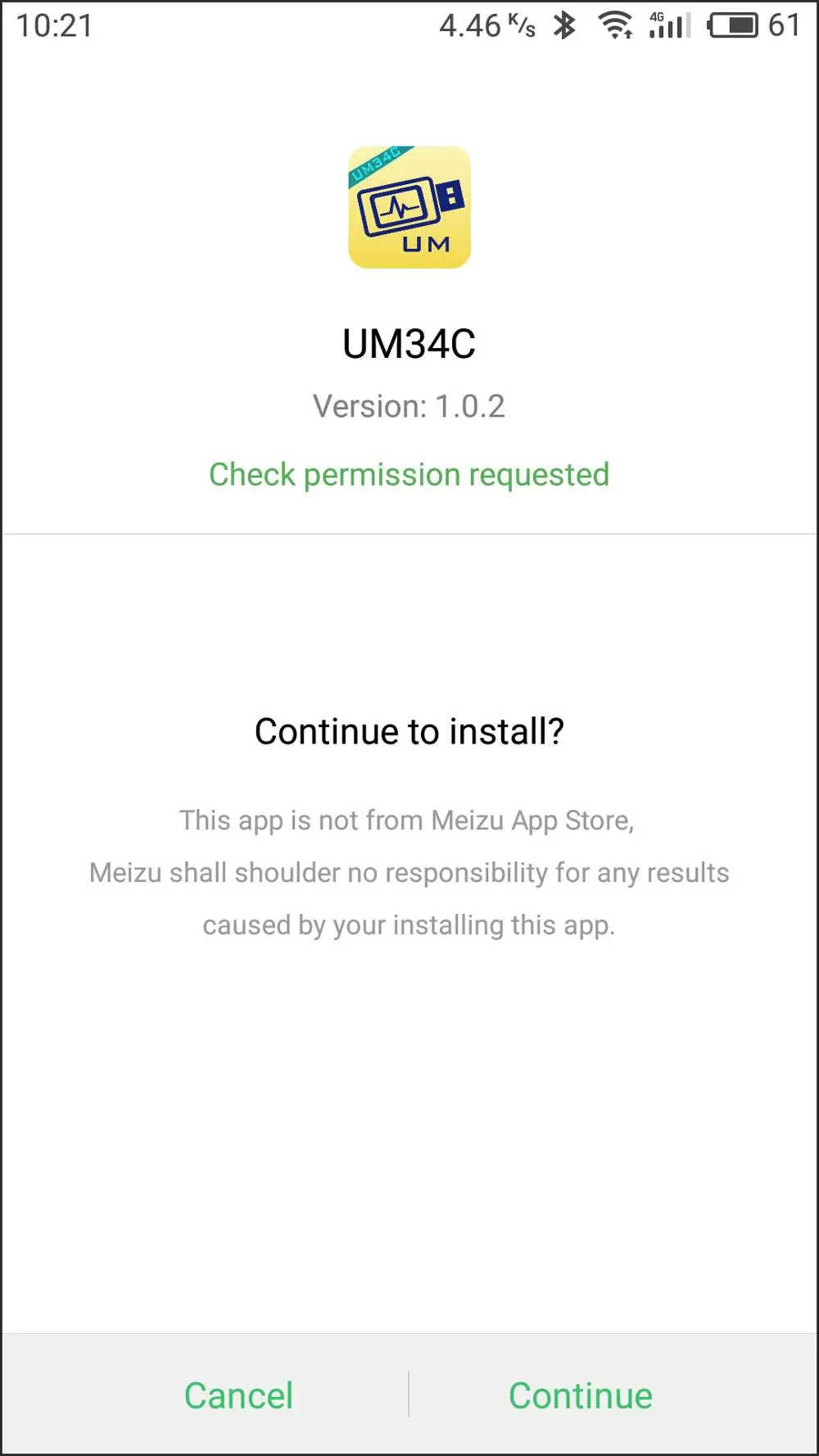

1,2 открыть установочную посылка

A

B

C

D

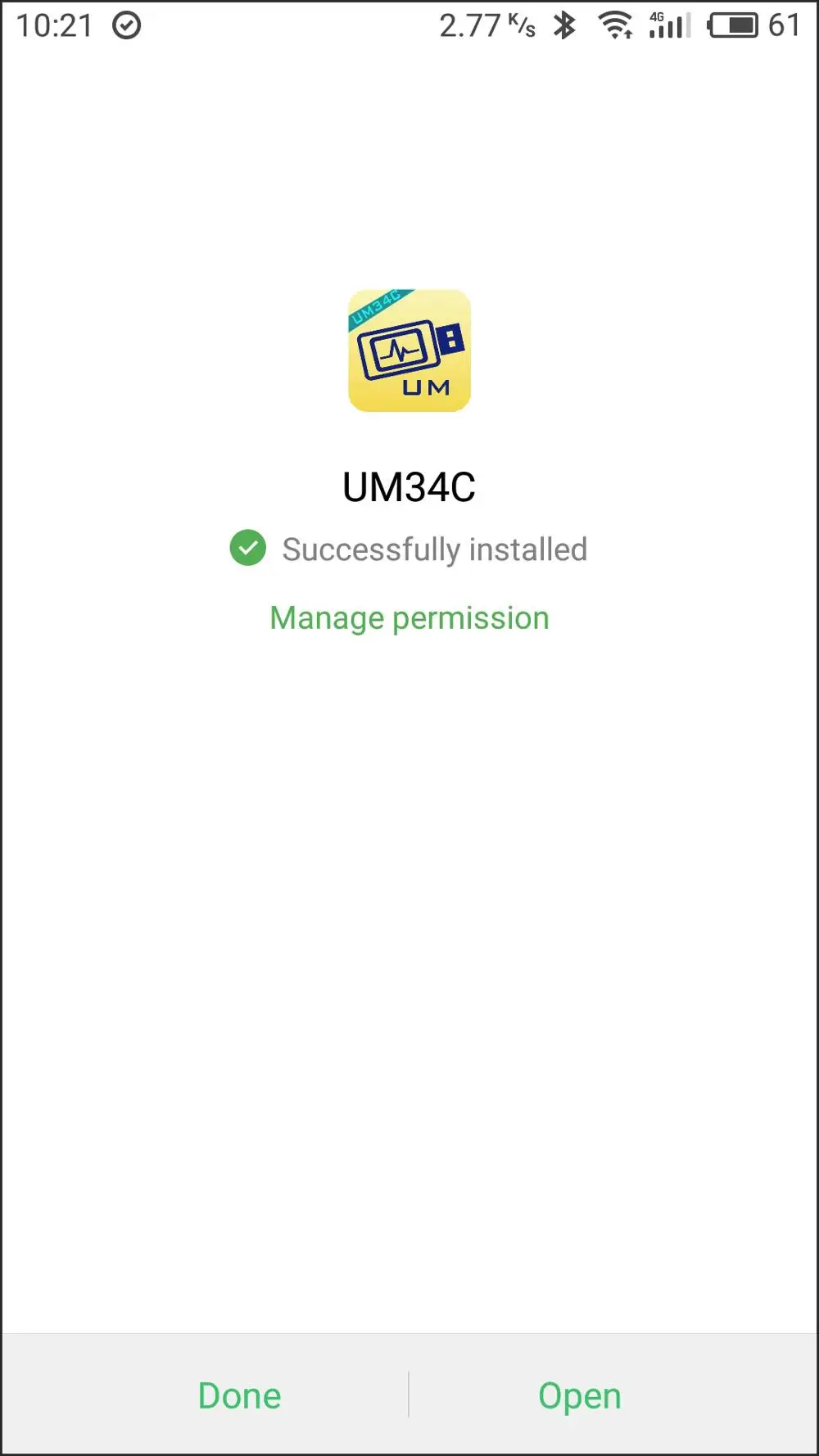

2. После установки значок приложения как на картинке

2,1 нажмите на значок приложения, приложение запустится, система автоматически обнаружит, что приложение будет Обновлено или нет. Есть всплывающее окно, чтобы напомнить об обновлении, как показано на рисунке.
