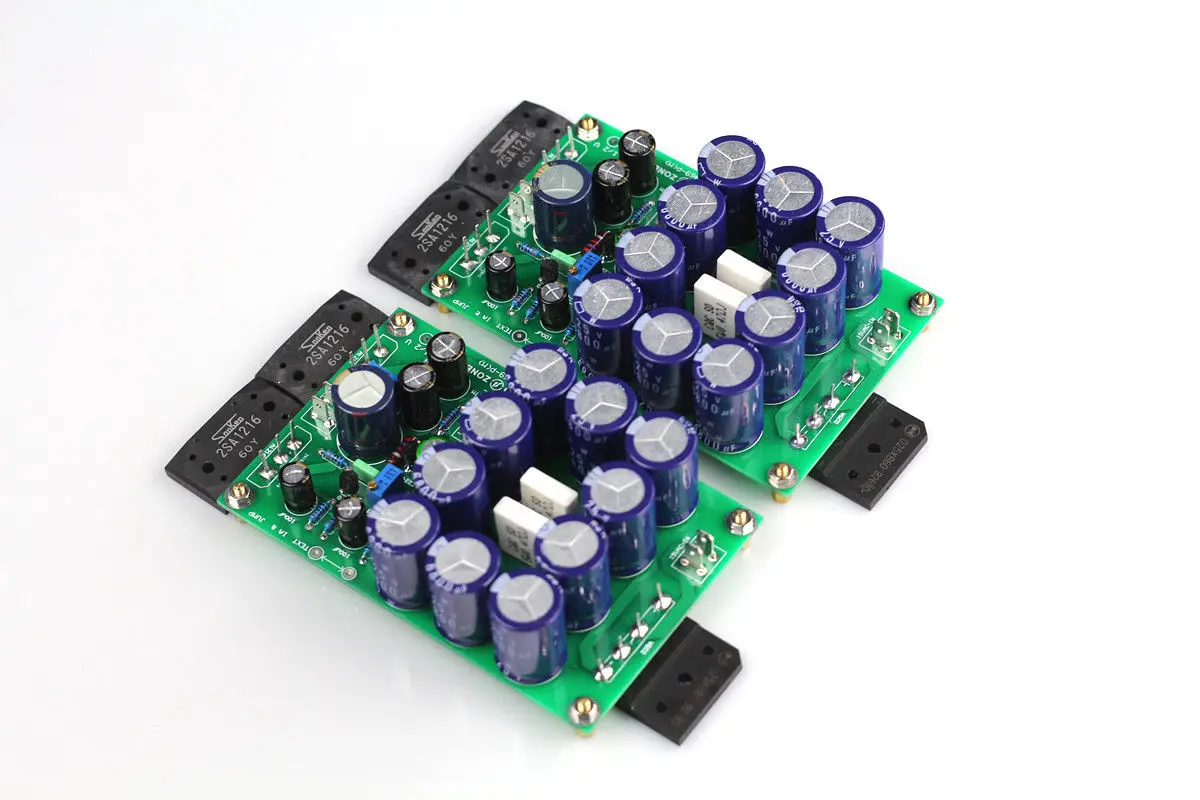

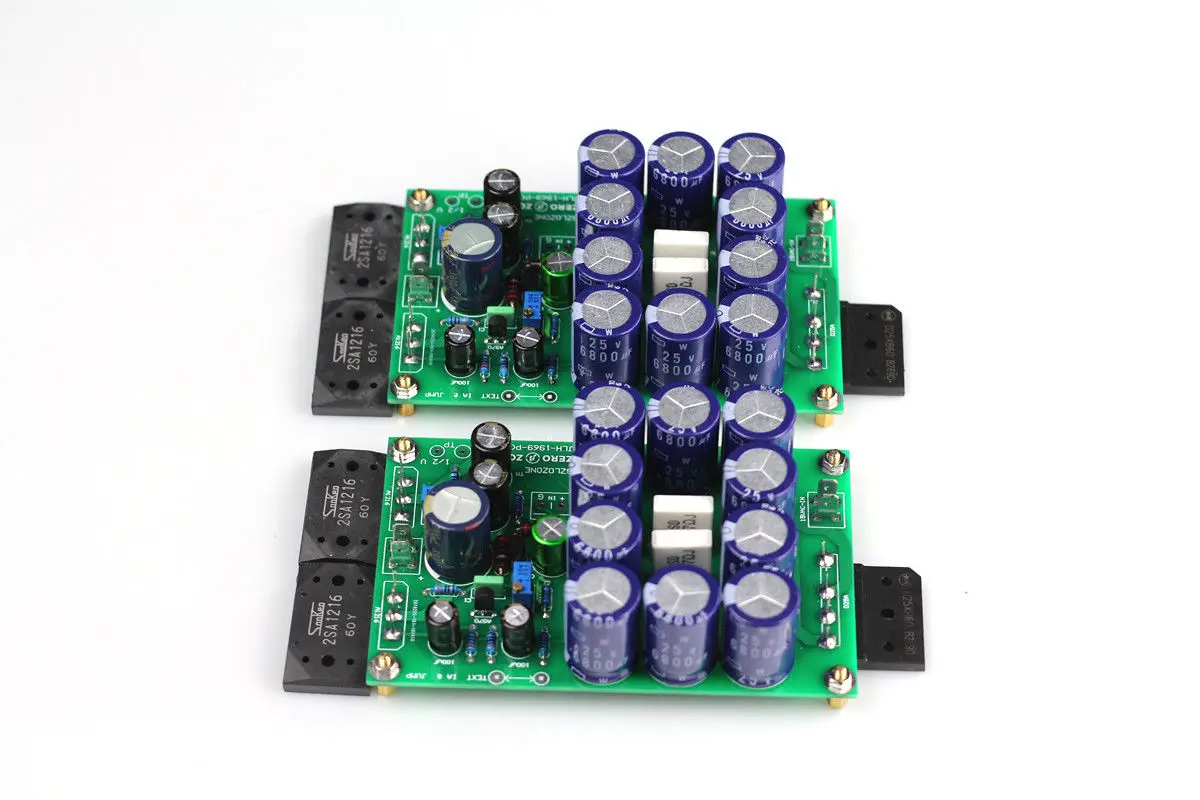

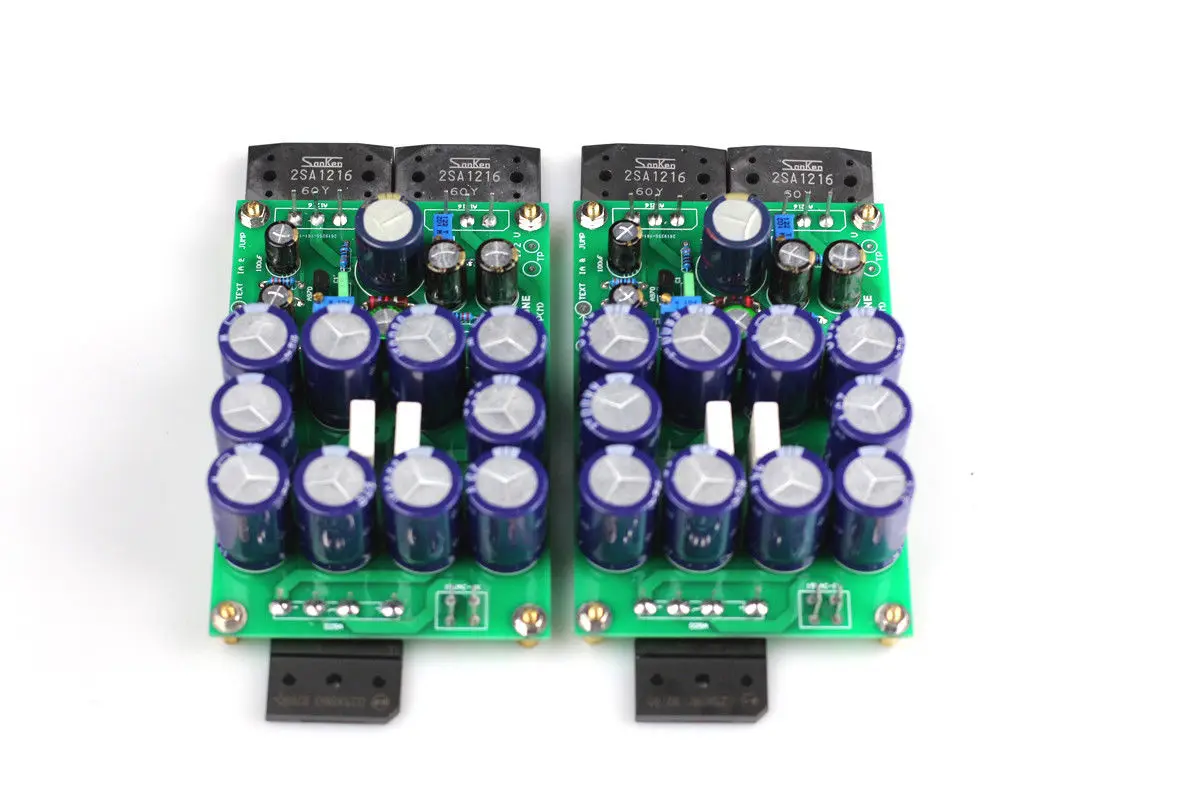

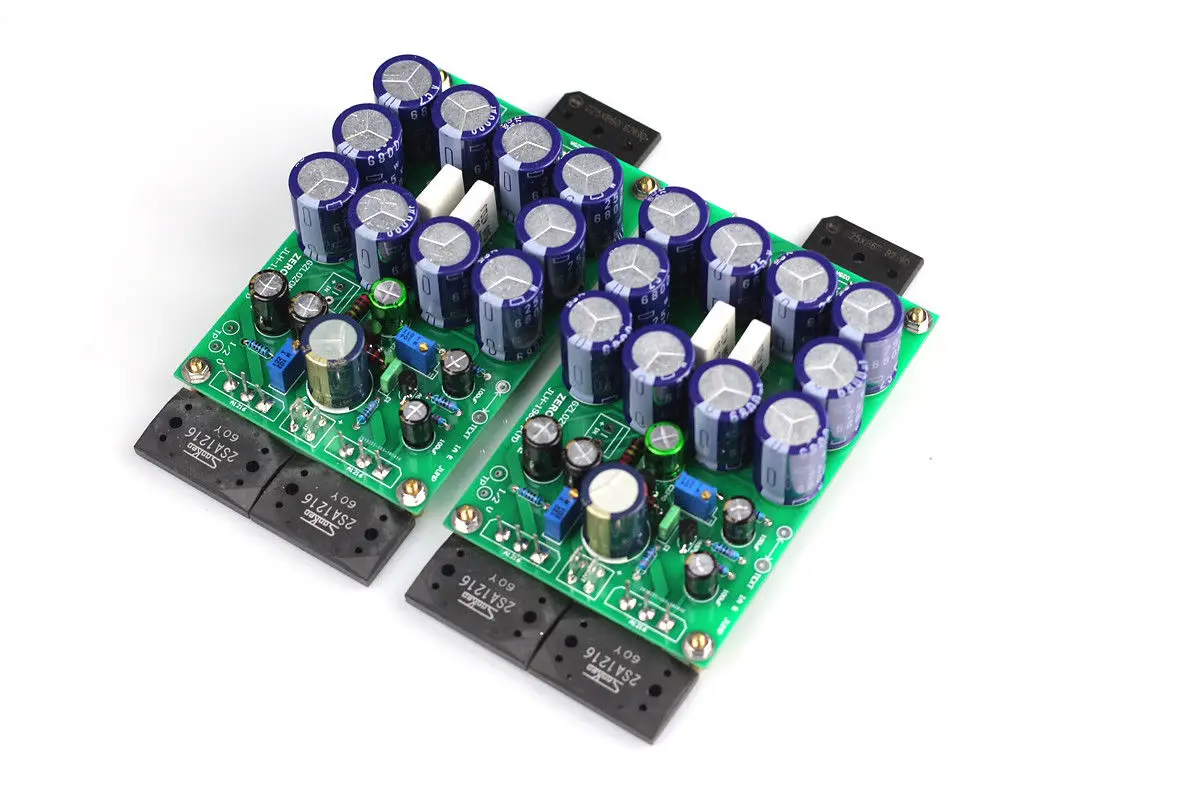

V18 PNP Sanken 2SA1216 JLH1969 класс A усилитель мощности комплект 10 Вт + 10 Вт усилитель DIY Примечание:Цена по умолчанию для одной пары assembbeld и протестированной платы amp. Включает 2 направляющих доски. Это очень хорошая небольшая плата усилителя мощности класса А,С отличной динамикой,ОтличныйНизкочастотный, И ГибкийНизкочастотный. Версия V18 имеетИнтегрированный сЦепь питания выпрямителя. ОсновнойФильтрующий конденсатор использует 10 шт.Японский химический 6800pf/25В. Размер печатной платы: Размер печатной платы: 76,5*119 мм (Ш * д) Повторное Входное напряжение: один AC15-18V Рекомендуемая мощность трансформатора выше 100 ва. Выходная мощность 10 Вт + 10 Вт (при нагрузке 4 Ом) Основные характеристики:
1:Моно Структура, легко Использование ШассиДвухсторонний радиатор Для получения Лучший охлаждающий эффект, 2:С учетом Только чтобы сделать Этап чистого усиления, Это Версия не является Лишний Для Увеличение Электронная фильтрация, Может улучшить Динамический 3:Входной Соединительный конденсатор Нихикон MUSE BP 47 мкФ Большой Муфта Емкость,Выход Муфта Конденсатор Panasonic 3300 мкФ/25В. 4:Отзывы И Конденсатор bootstrap Использование ЭЛЬНА церафин, Для того, чтобы Динамический И интенсивность, Два Конденсаторы Должно быть На ЭЛЬНА церафин. 5:Этап ввода Транзистор Очень важно, Мы предпочитаем Toshiba C2240BL. 6: силовой транзистор с использованием ОригиналSanken 2SA1216. Звук очень хороший.

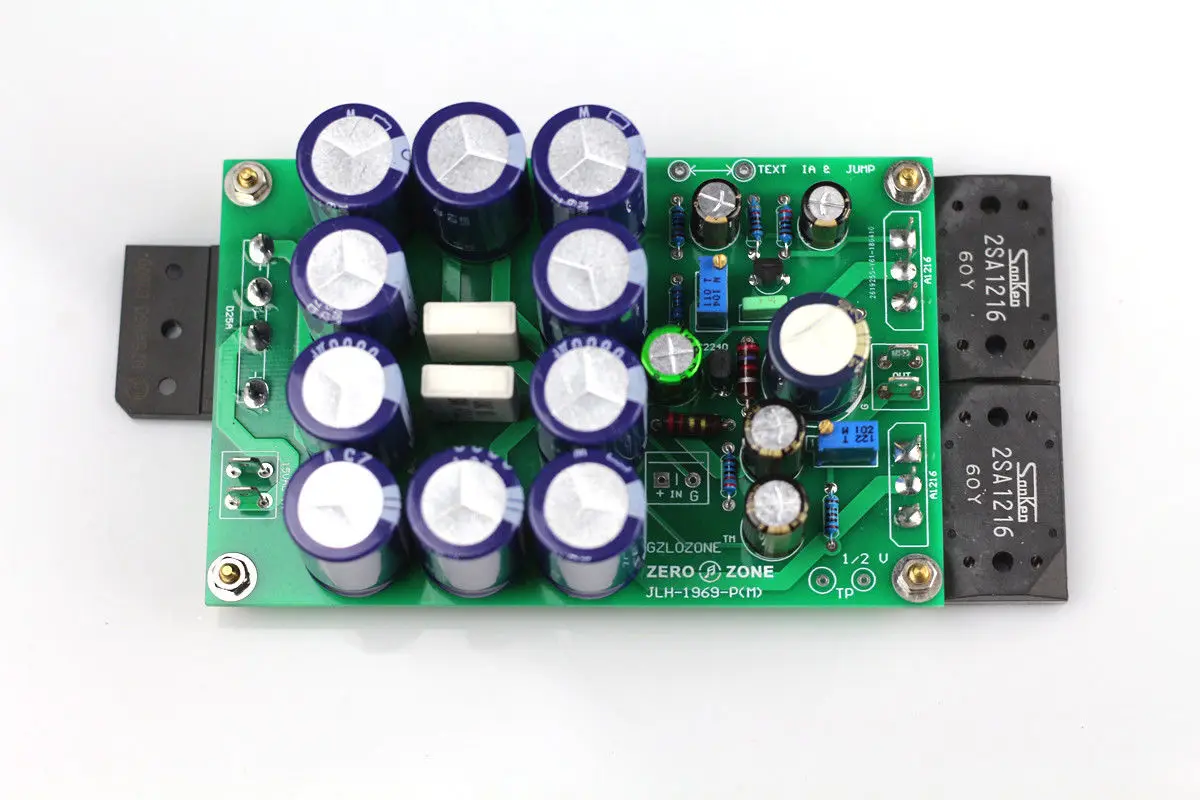

Примечание: усилитель класса AТепло будет высоким. Перед включением необходимо установить большой радиатор. Отладка: Шаг 1: сначала не подключайте перемычку «текст», и серия соединяет Амперметр между этой двумя точками, отрегулируйте «102», чтобы сделать Амперметр значением около 1 А. Шаг 2: укороченныйПеремычка "текст". Проверьте"Текст"Точка перемычки в «GND» напряжение как «V». Затем Отрегулируйте «104», чтобы сделать «TP» двухточечное напряжениеОколо 1/2 "в".
