Последнее обновление: 01.04.2022

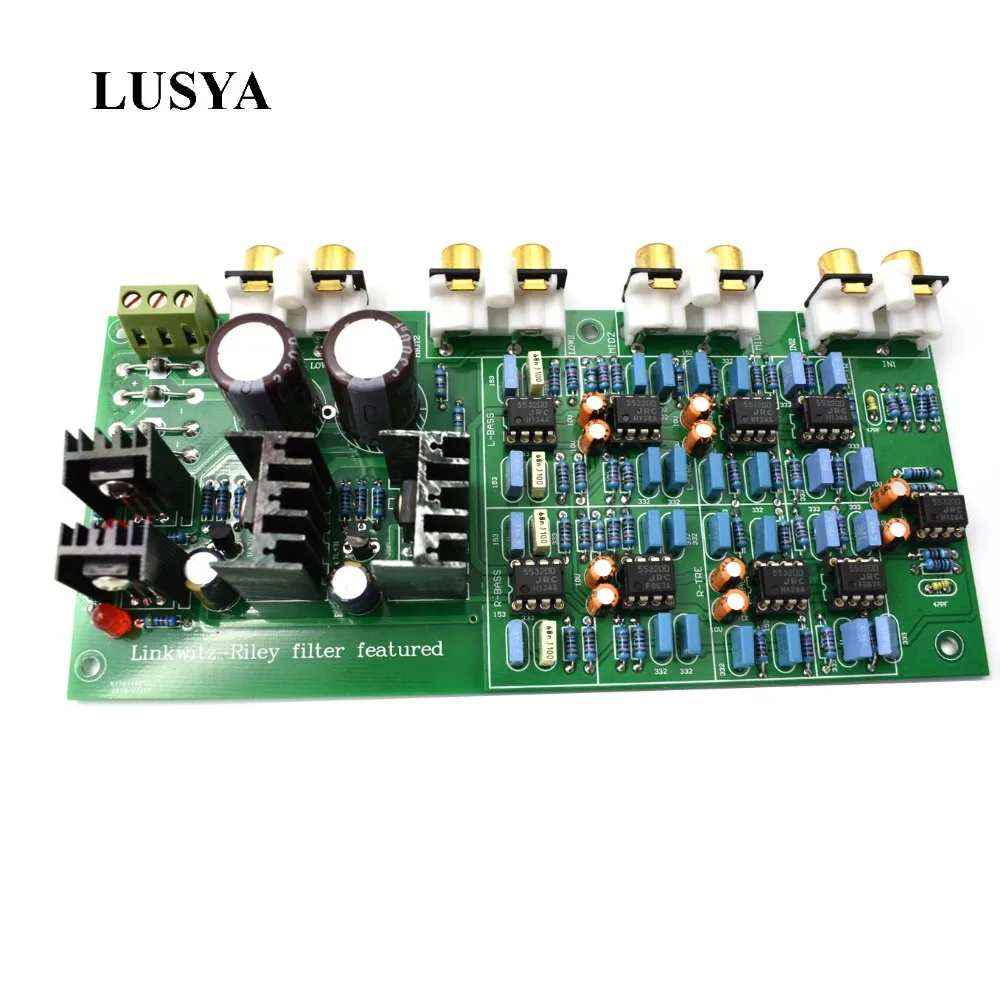

Этот PCBA HIFI электронного кроссовера относится к компании по дизайну ESP, которая устанавливает шестиканальную стереовыходную структуру для вывода левого и правого стереосигнала, это, выходные высокие частоты левого и правого канала, средние частоты и басы левого и правого канала, Вы можете напрямую подключить его с помощью 6-канальных схем усилителя, затем управлять своими HIFI-динамиками. Предэлектронный кроссовер обеспечивает оригинальный и естественный звук за счет разделенной частоты предварительного усилителя малого сигнала, затем приводите усилитель мощности напрямую в нажимные динамики, позволяя наслаждаться атмосферой сайта студии.
Кроссовер PCBA создан известным фильтром linkwit-райли. Лингвиц-Райли фильтр, в основном для активной фильтрующей цепи, например, он используется во многих сложных многополосных электронных кроссоверных системах. Характеристики данного фильтра-до 4-х ступеней наклона затухания, иными словами, затухание энергии звука каждой октавной частоты составит 24дб, т. Е. Наклон затухания-24дб/окт (Октава окт, интервал октавы среднего значения). Между тем, во всем аудиодиапазоне (20 Гц-20 кГц) фильтр linkitz-Райли имеет очень плоскую фазовую реакцию, что намного лучше, чем фильтр Butterworth после сигнала фильтра, отсутствуют фазовые искажения, которым широко восхищаются аудиофилы.
Особенности
1. Отличная электронная схема кроссовера с HIFI-дизайном, идеально воспроизводит оригинальный и естественный звук.
2. Легкая настройка кроссовера, Частота кроссовера не является пиками и низом залпа.
3. Регулируемый выход 4 канала самостоятельно.
4. Источник питания для операционного усилителя использует мощность лучшего класса А, которая более деликатна и намного лучше, чем мощность серии LM317 337 78XX.
5. Схема поставляется с четырьмя предусилителями увеличение времени (если вы хотите изменить предварительное усиление, сообщите продавцу).
Обратите внимание: в зависимости от точки кроссовера мы рассчитываем параметры резистора и конденсатора, и их спецификация будет отличаться от фотографии.
Характеристики изделия
1. Тип фильтра: фильтры лингвица-Райли
2. Точка кроссовера: 310 Гц/3100 Гц (т. Е. 20-310 Гц для басового выхода, 310 Гц-3100 Гц для midrang, 3100-20000 Гц для высокочастотного выхода). Точки кроссовера могут быть настроены
3. Наклон затухания: -24 дБ/окт. Структура платы: четырехканальный стереовыход, высокие частоты, средние частоты, басы левого и правого канала

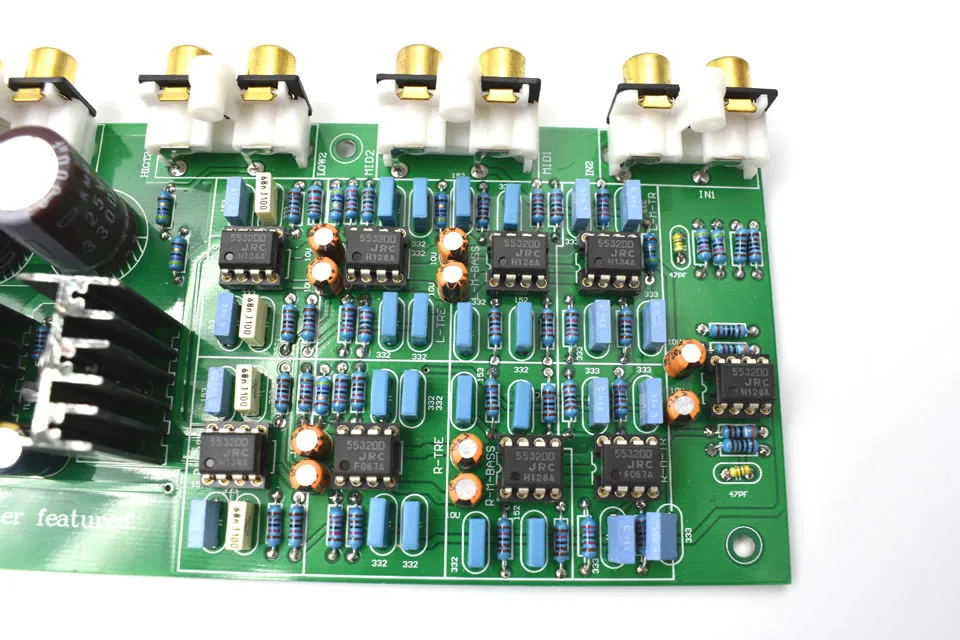

4. Чип операционного усилителя: импортированный JRC NE5532 (конечно, вы можете заменить их в соответствии с вашими потребностями, например: OPA2604AU OP275G TL072 и т. д.)
5. Размеры: 173 мм * 69 мм * 18 мм,
6. Шаг установки: 133 мм * 75 мм
7. Диапазон питания: двойной 14 В переменного тока на двойной 19 в
8. Аудио вход/выход: 2-RCA терминалы * 4
Посылка входит: 1 шт. готовая доска
