1. Резюме:

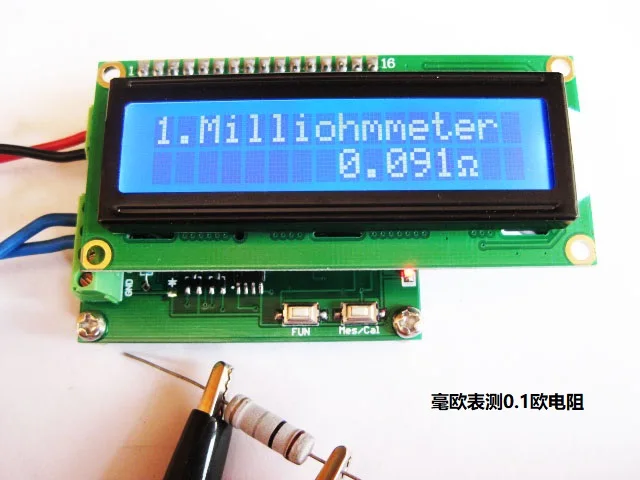

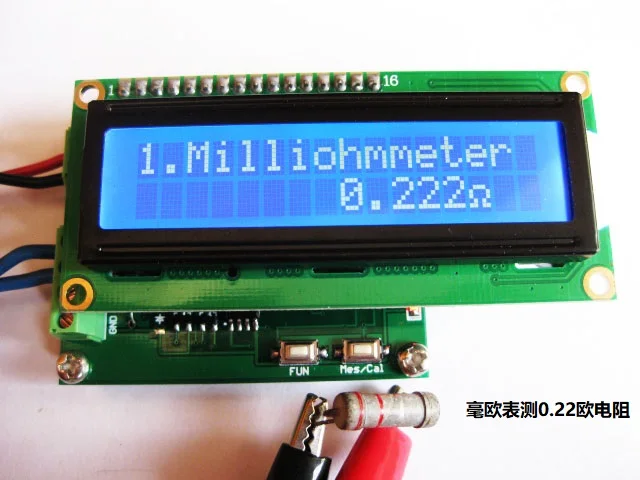

HR390-это небольшой Миллиомметр, который можно использовать для измерения омметра сопротивления. Прост в использовании.
Два. Применение продукта:
Измерение значения сопротивления;
Три. Таблица технических параметров:
1 Диапазон сопротивления от 0,001 до 120 Омега
2 Разрешение измерения сопротивления 1 М Омега
3. Диапазон емкости измерения от 10 пФ до 20000 мкФ
4. Емкость измерения 1 пФ
5 Рабочее напряжение 7 ~ 12 В постоянного тока
6 рабочий ток <100 мА
7 Размер 57*45*20 мм Длина X Ширина X высота
Четвертое, описание интерфейса и связанные с ним операции
P1 определение подключения:
Символическое значение
1 катод питания модуля VDD (7 В ~ 12 В)
Отрицательный полюс питания модуля 2 GND
P3 определение подключения:
Символическое значение
1. R + измерительное сопротивление
2. R-измерительное сопротивление
3. Заглушка шарнира Емкостное измерительное устройство положительный полюс
4. Отрицательный электрод емкости GND
Четыре, описание ключа
Удовольствие: переключается для измерения емкости или сопротивления.
Mes/Cal: калибровочный стол (стол для калибровки линии измерения короткого замыкания сопротивления, стол для калибровки линии измерения открытой цепи емкости)
