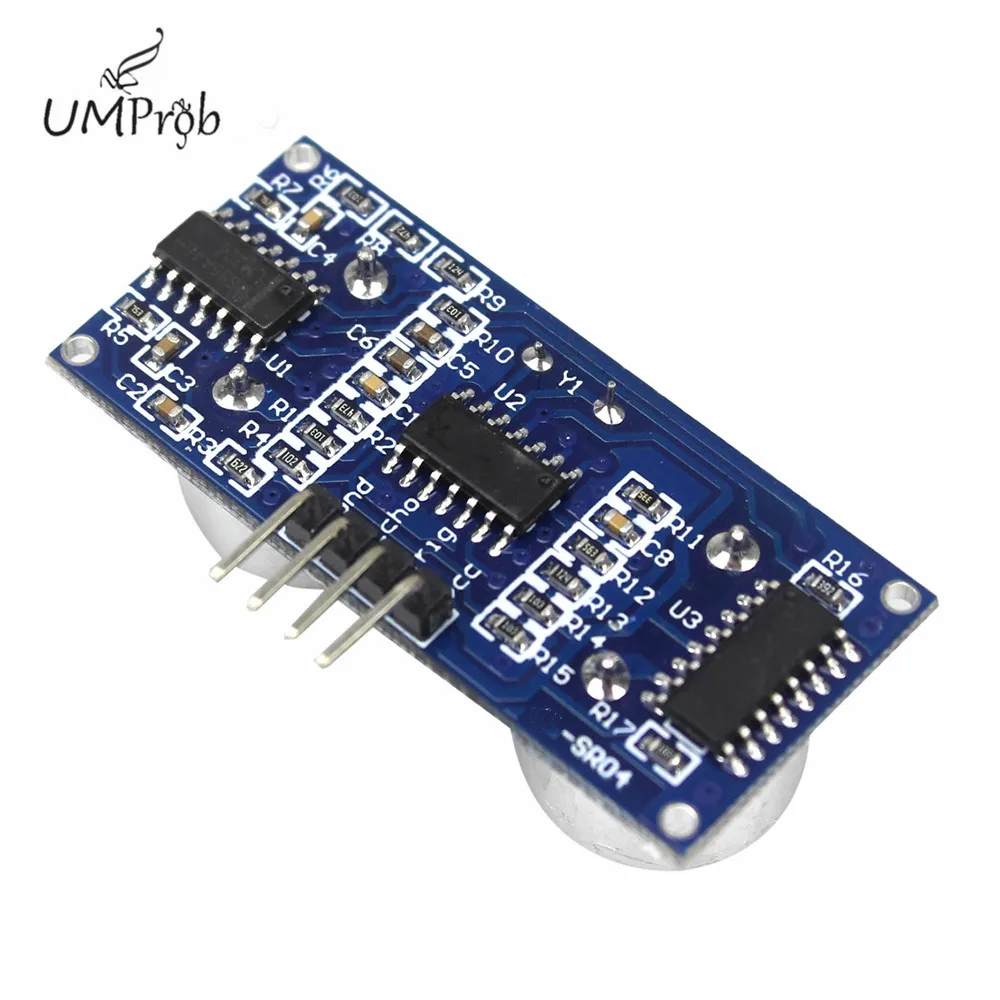

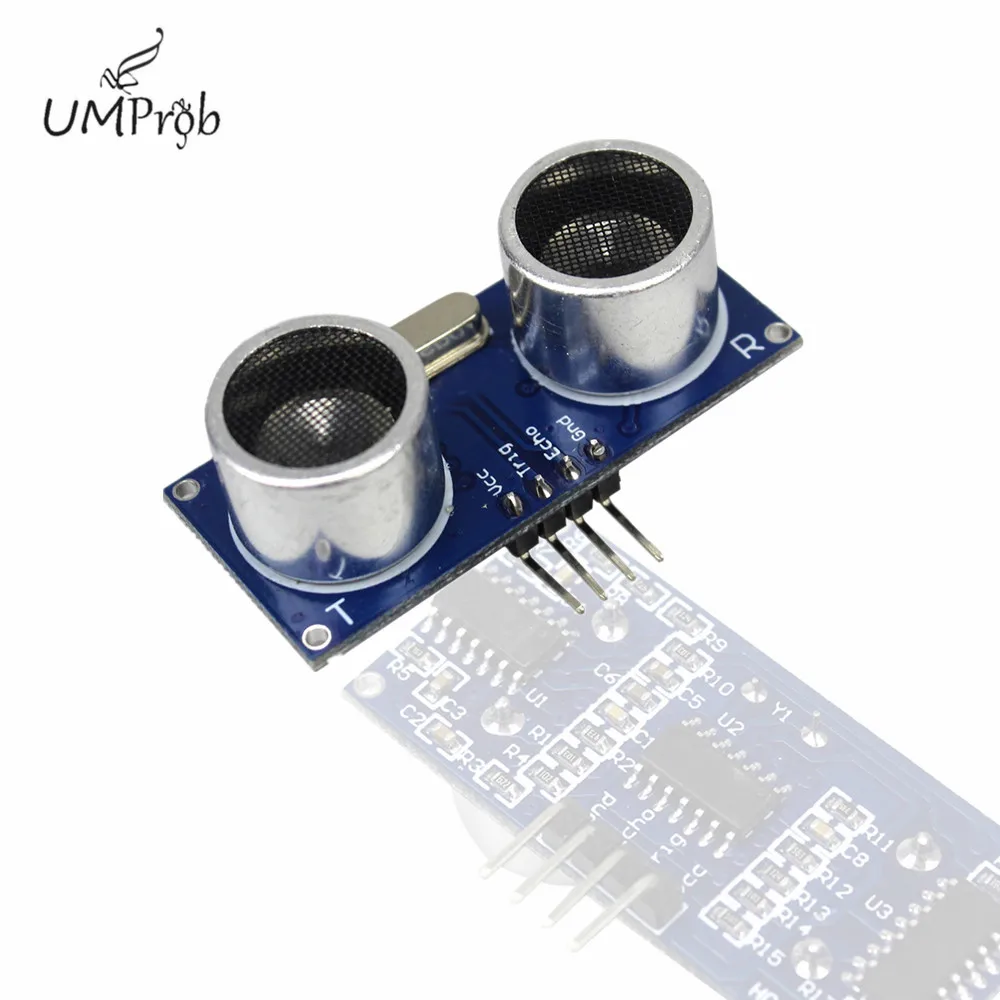

HCSR04 в мир, ультразвуковой детектор волны, дальномер, HC-SR04 HC SR04 HCSR04, датчик расстояния для arduino
S+S+S+ Store - Надежность 96%
Более 10496 подписчиков, дата открытия магазина 31.03.2015
- Положительные оценки: 98% (3001)
- Соответствие описанию: 96%
- Отвечает на сообщения: 96%
- Скорость отправки: 94%
Последнее обновление: 11.09.2024
1. Рабочее напряжение: 5 В (постоянный ток)
2. Статический ток: менее 2 мА.
3. Выходной сигнал: Электрический Частотный сигнал, высокий уровень 5 В, низкий уровень 0 В.
4. Угол датчика: не более 15 градусов.
5. Расстояние обнаружения: 2-450 см.
6. Высокая точность: до 0,3 см
7. Входной сигнал триггера: 10us TTL impulse
8. Эхо сигнал: выход TTL PWL сигнал

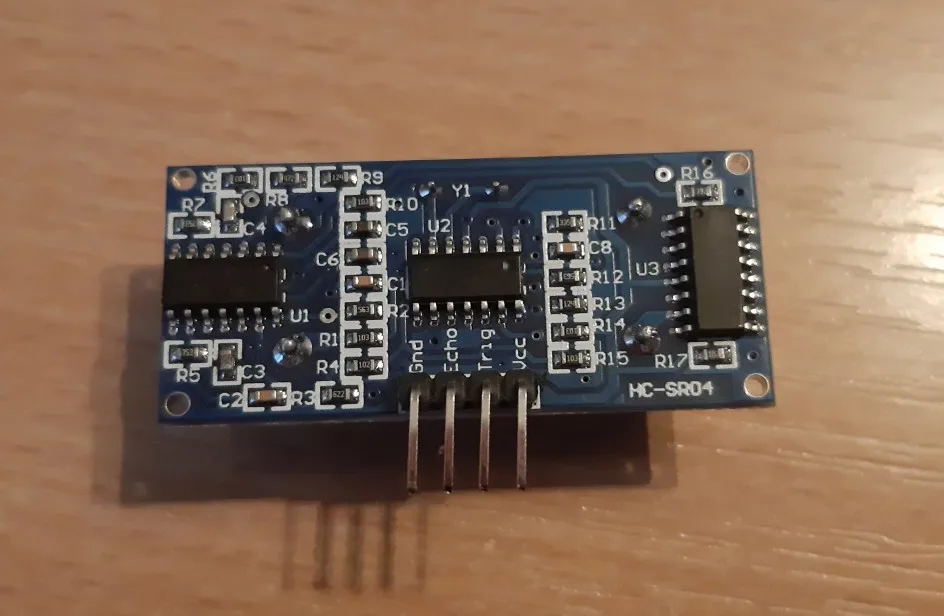

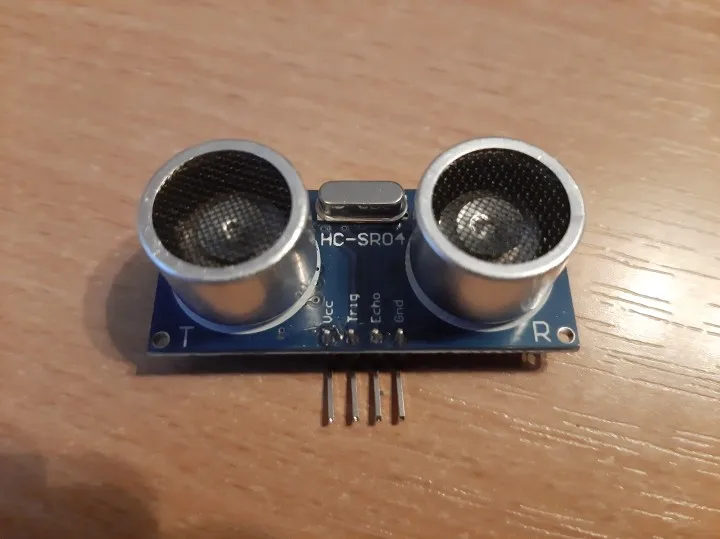

Режим подключения:
1.VCC
2.trig(T)
3. Эхо (R)
4.GND
Метод использования:
Модуль питания с 5 В, выход будет 5 В, в то время как препятствия в диапазоне, или 0 В, если нет. Выход pin
Этот модуль используется в качестве импульсного выхода при противоугонном модуле и без ножки, когда
Различные модули.
Примечание: модуль должен быть вставлен в цепь, прежде чем мощность, которая избегает производства
Высокий уровень неправильной работы; Если нет, то питание снова.
Принцип работы модуля:
1. Принять IO триггер через поставку по крайней мере 10us последовательности сигнала высокого уровня.
2. Модуль автоматически посылает восемь квадратных волн 40 кГц и автоматически определяет получение
Возвращающийся импульсный сигнал.
3. Если есть сигналы возврата, через выход высокого уровня и время высокого уровня
Непрерывное время от ультразвуковой передачи до приема. Расстояние испытания =
(Время высокого уровня * скорость звука (340 м/с) / 2.
Примечание: Этот модуль не подходит для подключения к электросети, если вам нужно подключить его
Модуль с электронным питанием, затем пусть GND терминал этого модуля будет подключен
Во-первых, в противном случае это повлияет на нормальную работу модуля
1 шт. HC-SR04 Ультразвуковой Модуль
