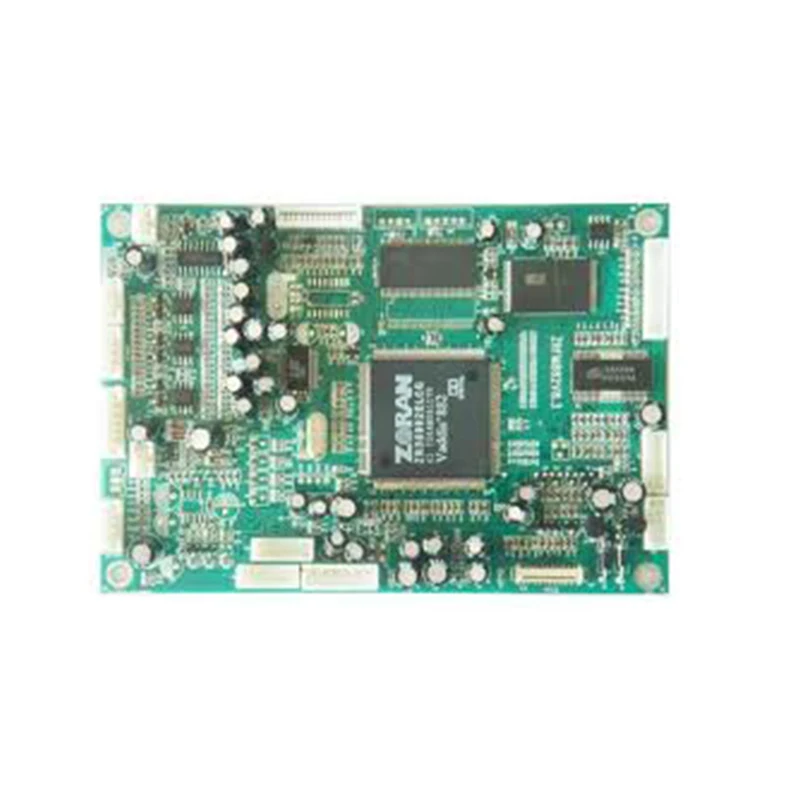

Печатная плата CE ROHS PCBA 94vo, изготовление на заказ печатных плат в Китае

Внимание:

Пожалуйста, не платите, прежде чем мы пришлем вам предложение. Мы предлагаем вам только индивидуальные услуги. Фотографии и цены, указанные на них, представляют собой выставку и демонстрацию нашей продукции. Поэтому, пожалуйста, не стесняйтесь прислать намФайлы GERBER + список BOMИ описание продукта. У нас есть магия, чтобы превратить его в реальные продукты, и тогда мы предоставим вам предложение. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами по электронной почте

Электронная почта: Цитата (at)smarttechcn.com skype:smarttechcnТелефон: + 86-18938911749

Упаковка & Доставка

Детали упаковки: вакуумная упаковка, Антистатическая посылка, или по вашему требованию

Детали доставки: 10-15 дней после оплаты по DHL/FedEx/EMS или же, если вам нужна

Высокое качество аудио сборка печатных плат усилитель

Смарт-технология имеет богатый опыт в производстве многослойных печатных плат, а также в сборе односторонних или двухсторонних печатных плат. Подкрепленные нашими передовыми приемами и опытным производителем, убедитесь, что все слои многослойной печатной платы отлично изолированы друг от друга, и каждый узор проводника хорошо работает. R & D команда прекрасно работает, и мы можем предоставить продукты PCB нашим клиентам в соответствии с их дизайном или запросами. Вся наша продукция, включая печатную плату, сертифицирована по ISO9001,SGS, TS, RoHS и UL. Технические характеристики

Сборка печатных плат OEM, производство Китай

1. Привлекательное предложение

2. Быстрая доставка

3. Без минимального заказа

Смарт-технология является профессиональным производителем печатных плат и PCBA в Китае. Мы производим печатные платы и предлагаем услуги по сборке с помощью компонентов, поставляемых для клиентов по всему миру в течение 20 лет.

One-stop Услуги:

1. Копия печатной платы

2. Рисунок/дизайн печатной платы в соответствии с вашей схемой

3. Производство печатных плат

4. Поиск компонентов

5. PCB Assembly6. При создании PCBA 100% тест

Smart Tech также может изготовить и поставлять алюминиевые печатные платы, гибкие печатные платы, быстрые печатные платы и услуги по дизайну и копировке печатных плат для наших клиентов/ODM/EMS для PCBA:

·PCBA, PCB плата в сборе: SMT, PTH, BGA

· Конструкция корпуса и PCBA

· Компоненты для поиска и покупки

· Быстрый прототип пластика и металла

· Пластиковое литье под давлением/двойное литье/IML,IMD

· Штамповка, изгиб, литье под давлением

· Окончательная сборка

· Тест: AOI, тест в цепи (ICT), функциональный тест (FCT)

· Таможенное оформление для импорта и экспорта материалов

Описание продукта:

Многослойный с CEM1, материал, pcba плата

Статьи

Описание продукта:

Возможности

Материал

Ламинатные материалы

FR4,Alu,CEM3,Taconic,Rogers и т. Д.

Доска для резки

Количество слоев

1-58

Мин. толщина для внутренних слоев

(Толщина Cu исключена)

0,003 дюйма (0,07 мм)

Толщина платы

Стандартный

0,04-0,16» ± 10% (0,1-4 мм ± 10%)

Мин.

Однослойный/двухслойный: 0,008 ± 0,004 дюйма

4 слоя: 0,01 ± 0,008»

8 слоев: 0,01 ± 0,008»

Дуга и изгиб

<7/1000

Медь вес

Вес внешней меди

0,3-7 унций

Вес внутренней меди

0,3-7 унций

Буровая установка

Минимальный размер

0,0078 "(0,2 мм)

Отклонение сверла

± 0,002 ”(0,05 мм)

Разрешенное отклонение для PTH отверстия

± 0,002 дюйма (0,005 мм)

Разрешенное отклонение для NPTH отверстия

± 0,002 дюйма (0,005 мм)

Покрытие

Минимальный диаметр отверстия

0,0008 дюйма (0,02 мм)

Соотношение сторон

20 (5:1)

Паяльной маски

Цвет

Зеленый, белый, черный, красный, желтый, синий...

Маска для пайки, мин.

0,003 дюйма (0,07 мм)

Толщина

0,0005-0,0007 дюйма (0,012-0,017 мм)

Шелкография

Цвет

Белый, черный, желтый, красный, синий...

Минимальный размер

0,006 "(0,15 мм)

E-тест

Полета зонды тестер

Y

Контролируемый

Импеданс

Толерантность

± 10%

Машина для теста на сопротивление

Tektronix TDS8200

Отделка поверхности

HASL,ENIG,immersion silver,immersion tin,OSP...

2. Детальные условия для сборки печатных плат

Технические требования:

1) Профессиональная технология поверхностного монтажа и пайки через отверстие

2) Различные размеры, такие как 1206,0805,0603 компоненты, технология SMT

3) ICT (Тест цепи),FCT (тест на функциональную цепь) технология.

4) сборка печатных плат с одобрением UL,CE,FCC,Rohs

5) технология пайки азотного газа для SMT.

6) высокостандартная сборочная линия SMT и Solder

7) мощная технология установки взаимосвязанных плат высокой плотности.

Цитата требования:

1) файл Gerber и список Bom

2) прозрачные фотографии образцов pcba или pcba для нас

3) метод тестирования для PCBA

Вид производителя Cirket

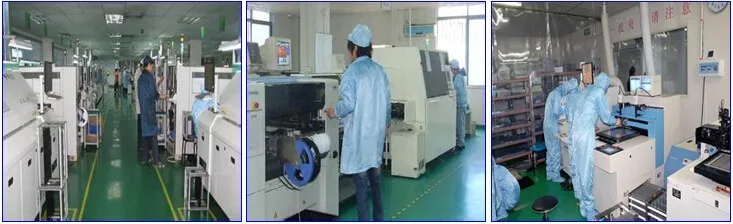

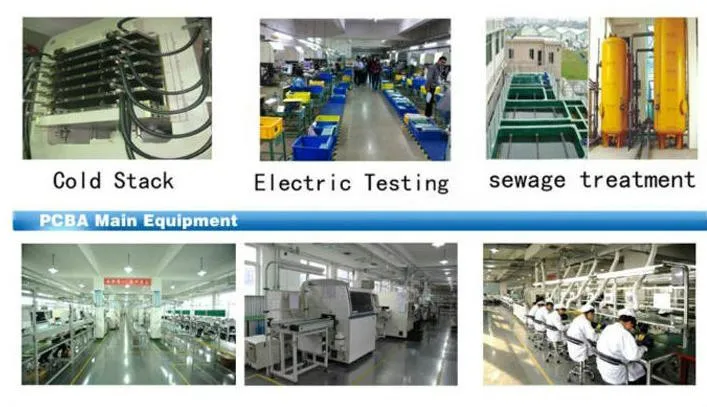

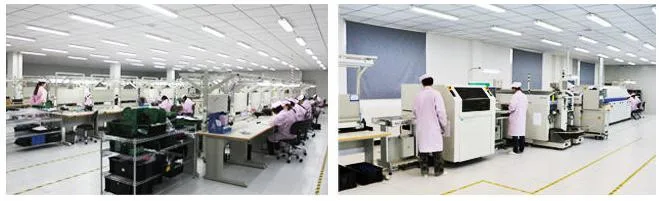

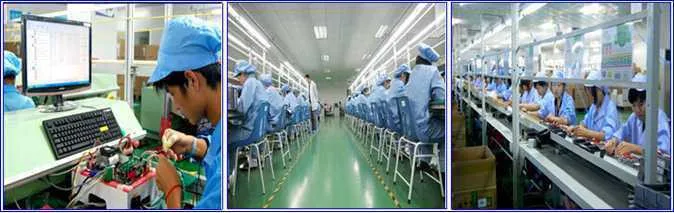

Посмотр фабрики

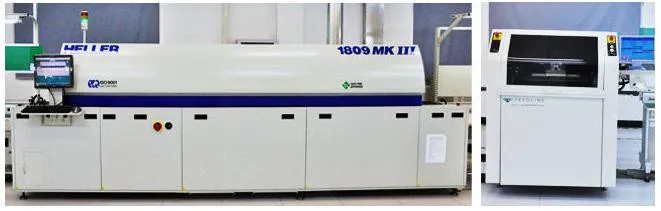

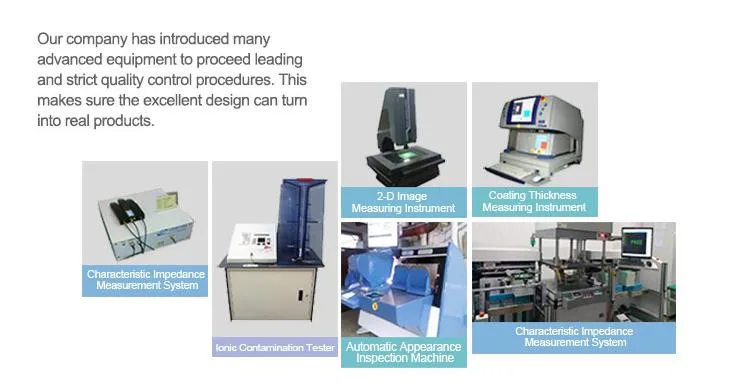

Наше оборудование

1. Сверлильный цех, 8 сверл сверлильного станка: 18 комплектов

2 сверла сверлильного станка: 18 комплектов

2. Завод стереобрабатывающих приборов Израиль “ORBOTECH” фото Плоттеры

3.AOI ,AOI машина

4.IPQC, "OXFORD" CMI 700 тестер толщины меди

5. Тест на сопротивление США «Tektronix» DSA 8200, тест на сопротивление

6. Контурный цех, фрезерный станок с ЧПУ: 7 комплектов, угловая режущая машина, v-образная кромка

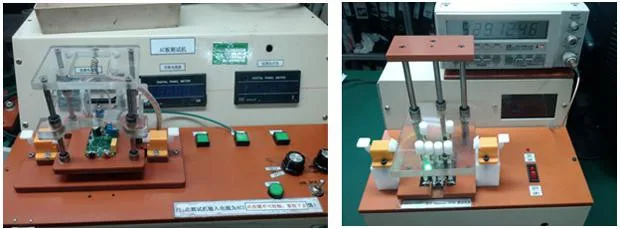

7. Тестовый цех превосходит X-600: 2 набора WTD FT-2808: 5 наборов WTD HV300: 1 Набор

8. Рентген, рентгеновский аппарат

Приемлемый формат файла

GERBER файл + список BOM, Серия PROTEL, серии Pad, серия POWER PCB, серия auto4.

Нашими хорошими партнерами

4. Многоуровневый процесс производства

Почему стоит выбрать нас?

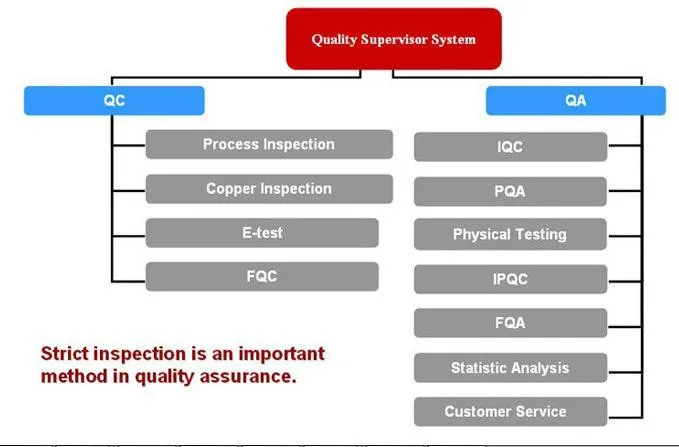

Качество

Наши стандарты UL/Rohs iso-гарантируют качество сборки от начала до конца. Независимо от того, является ли это простым пользовательским продуктом или комплексным производством под ключ, Moko будет придерживаяться высочайших стандартов качества.

--------------------------------------------------------------------------------

Способные

Cirket предлагает новейшие возможности сборки и сертификаты, гарантирующие, что качество встроено в каждый продукт, который мы производим. У нас есть 5 новых высокоскоростных чипов YAMAHA YG,YS серии, 7 YV,YG и YS, многофункциональных чипов mounter,1 PANASERT высокоскоростных mounter. В комплекте 7 линий SMT, 4 линейка DIP, 4 ручные линии пайки и 3, наконец, сборочные линии.

--------------------------------------------------------------------------------

Опыт

Когда дело достанет до вашей сборки, вы захотите стать партнером, на котором вы можете положиться. Наша команда управления имеет более 10 лет комбинированных знаний в отрасли. Наша инженерная команда имеет более 7 лет опыта. Мощность SMT составляет 9,500.000 чипов в день, погружение 2500000 штук в день.

--------------------------------------------------------------------------------

Защищаем ваши интересы

Защита ваших интеллектуальных прав-это работа! Все наши сотрудники, подготовленные профессионалами, работают в соответствии со строгим контрактом на основе конфиденциальности и расценивают Вашу важную информацию, как свою.

--------------------------------------------------------------------------------

Гибкость

Мы гордимся тем, что можем разработать индивидуальные программы, подходящие для наших клиентов. Мы требуем времени для того, чтобы услышать ваши уникальные бизнес-пожелания, а затем готовы их превосходить.

Упаковка & DElievery

Об интеллектуальных

SMARTTECH GROUP-профессиональная группа быстрого изготовления прототипов, печатных плат/PCBA, ЧПУ, пресс-форм из металла и пластика, Группа по изготовлению модельных инъекций, расположенная в Гонконге с филиалами в городе Шэньчжэнь и дунгуане. Наша компания ориентирована на рынок, лидер в области отечественного бизнеса, а также является высококонкурентоспособной на многих мировых рынках, SMARTTECH-профессиональный поставщик комплексных НИОКР, С инструкциями и требованием системы качества ISO9001, начиная с октября 2008 года. SMARTTECH design приложил усилия в области передовых технологий и высококвалифицированной рабочей силы!

1,3D печать

2. Прототип металла и пластика

3. Обработка, токарный станок, фрезерование с ЧПУ

4. Штамповка, литье, изгиб, штамповка

5.PCBA прототипы

6. Пластиковые формы, металлические формы

7, литье пластмассы под давлением, IML/IMD, двойное литье под давлением

8. Механический дизайн и дизайн

9. Небольшой объем производства для тестирования, маркетинг

10. Массовое производство, OEM/ODM обслуживание
