1,5 дюймов дисплейный модуль OLED RGB дисплей модуль, 128x128 пикселей, 16-разрядные высокого цвета, SPI интерфейс
Обзор
Это общее дисплейный модуль OLED RGB дисплей модуль, 1,5 дюйма по диагонали, 128x128 пикселей, 16-разрядные высокого цвет (65 тыс. цветов), со встроенным контроллером, через интерфейс SPI.
Особенности
128x128 высокое разрешение, 65K цветов, четко отображает красочные изображения
Поддержка 4-проводных SPI или 3-провод SPI интерфейс, настраивается через встроенный резистор
Поставляется с возможностями разработки и руководством (примерами для Raspberry Pi/Jetson Nano/Arduino/STM32)
Технические характеристики
Драйвер: SSD1351
Интерфейс: 4-провод SPI, 3-провод SPI
Цвет дисплея: RGB, 65K цветов
Разрешение: 128x128
Угол обзора: >160 °
Рабочее напряжение: 3,3 V / 5V
Размеры: 44,5x37 (мм)

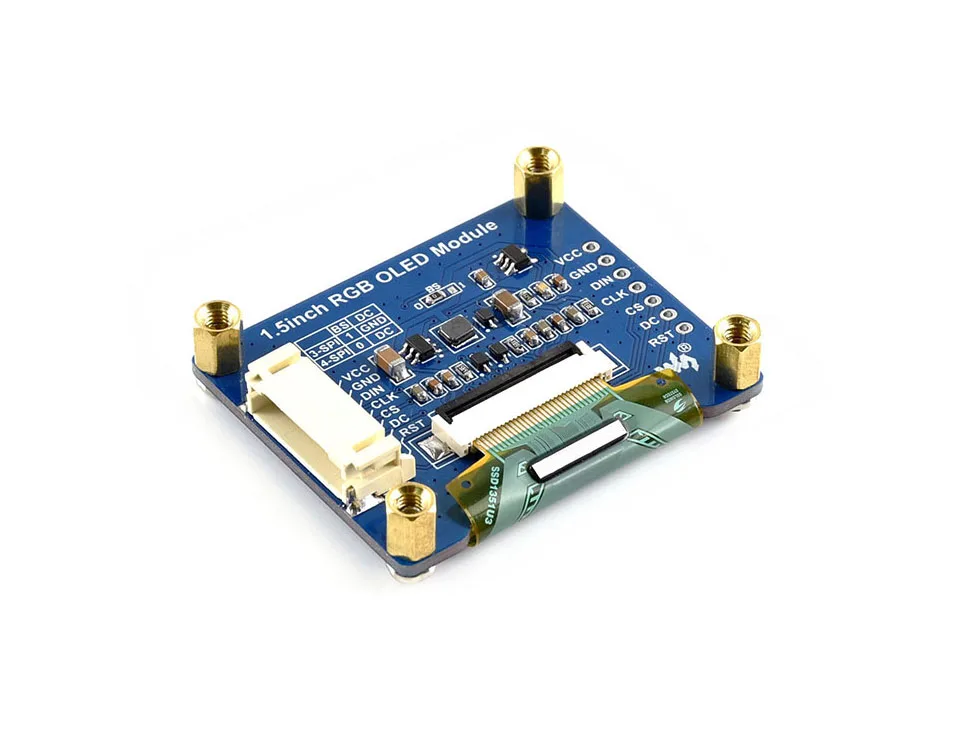

Интерфейс
Символ
Описание продукта:
VCC
Мощность (3,3 ~ 5V вход)
GND
Заземления
DIN
Ввод данных
CLK
Часы ввода данных
CS
Выбор чипов, низкий уровень активности
Постоянного тока
4-провод SPI: выбор данных/команда (высокая для передачи данных, низкая для команды)
3 провода SPI: подключается к GND, держит низко
RST
Сброс, низкий заряд
Есть два доступных диск интерфейсов для этого дисплейный модуль OLED RGB модуль: 4-провод SPI (по умолчанию) и 3-провод SPI:
BS
Постоянного тока
4-провод SPI
0
Постоянного тока
3 провода SPI
-1 шт.
Подключается к заземлению

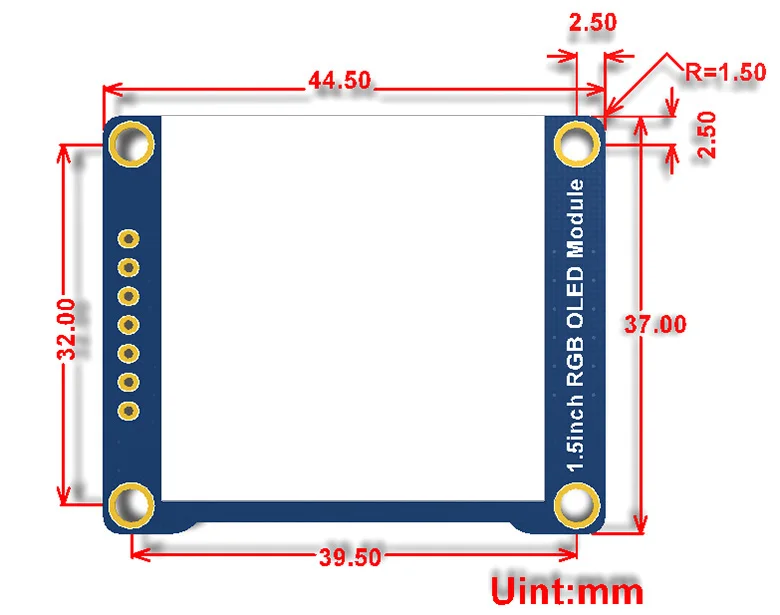

Размеры
Развития ресурсы
Вики:Www.wav eshare.com/wiki/1.5inch_RGB_OLED_Module
Гид по выбору
Номер изделия:
Цвет
Разрешение
Размер дисплея (мм х мм)
Интерфейсы
Драйвер
Размеры (мм х мм)
Выносной
Модуль OLED 0,91 дюйма
Белый
128x32
22,38 × 5,58
I2C
SSD1306
36.0x12.5
PH2.0 разъем
0,95 дюймовый дисплейный модуль OLED RGB (A)
65K красочный
96x64
20.14x13.42
SPI (4-провод SPI)
SSD1331
31.7x37.0
Угловая/горизонтальный
0,95 дюймовый дисплейный модуль OLED RGB (B)
65K красочный
96x64
20.14x13.42
SPI (4-провод SPI)
SSD1331
31.7x37.0
Прямые носки с вертикальными
OLED 0,96 дюйма (A)
Желтая секция 1/4, синяя секция 3/4
128x64
21.7x11.2
3 провода SPI, 4 провода SPI, I2C
SSD1306
33.0x33.5
Угловая/горизонтальный
OLED 0,96 дюйма (B)
Желтая секция 1/4, синяя секция 3/4
128x64
21.7x11.2
3 провода SPI, 4 провода SPI, I2C
SSD1306
33.0x33.5
Прямые носки с вертикальными
1,3 дюймов OLED (A)
Синий
128x64
29.42x14.7
3 провода SPI, 4 провода SPI, I2C
SH1106
40.5x37.5
Угловая/горизонтальный
1,3 дюймов OLED (B)
Синий
128x64
29.42x14.7
3 провода SPI, 4 провода SPI, I2C
SH1106
40.5x37.5
Прямые носки с вертикальными
1,5 дюймов OLED модуль
Белый (16 серых шкал)
128x128
26.86x26.86
4 провода SPI, I2C
SSD1327
44.5x37.0
PH2.0 разъем
1,5 дюймов дисплейный модуль OLED RGB модуль
65K красочный
128x128
26.86x26.86
3 провода SPI, 4 провода SPI
SSD1351
44.5x37.0
PH2.0 разъем
Примечание: OLED-экран 0,96 дюйма состоит из желтой верхней части 1/4 и нижней части 3/4 синего, а не стандартного двухцветного дисплея.
Посылка содержание
Вес:0,02 КГ
1,5 дюймов дисплейный модуль OLED RGB модуль x1
PH2.0 7Pin x1
