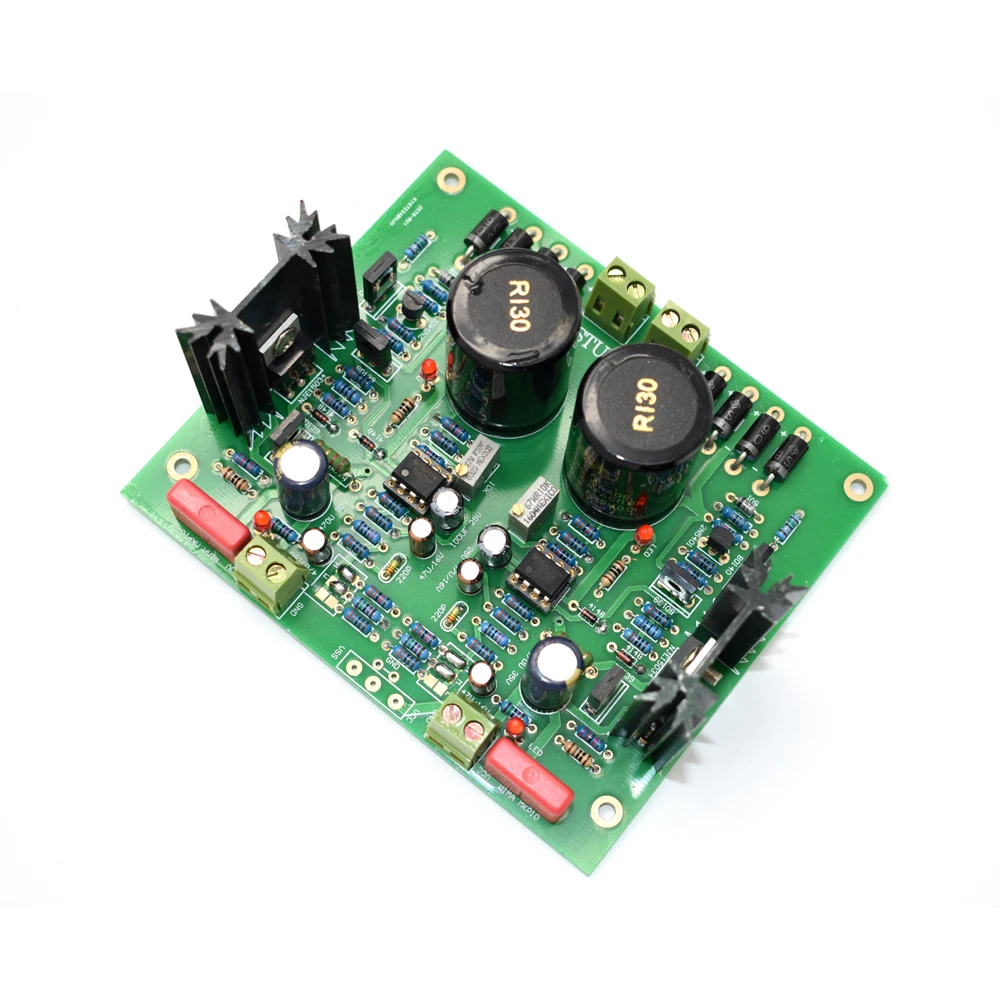

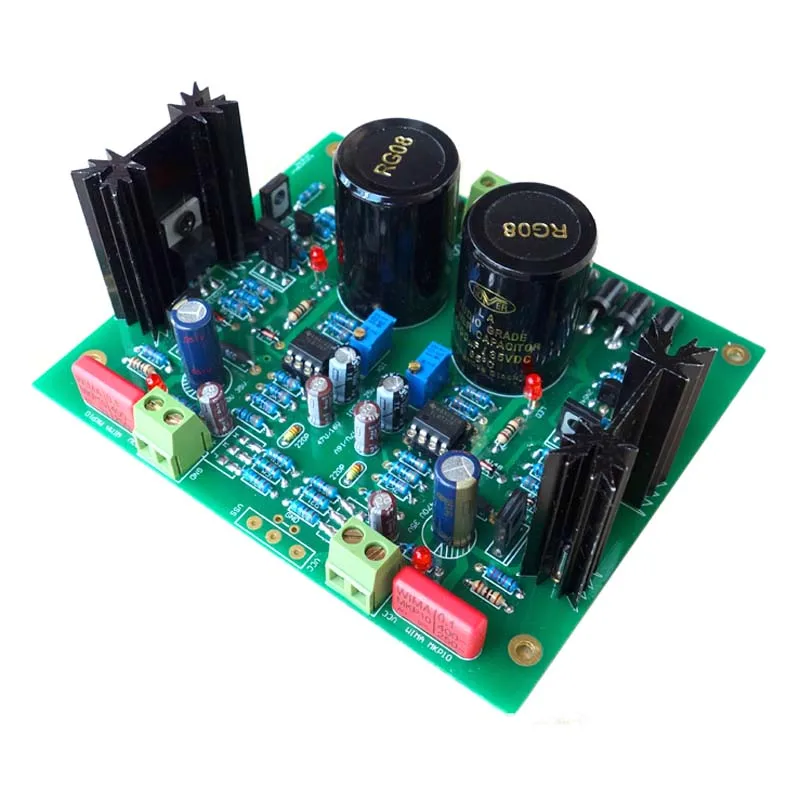

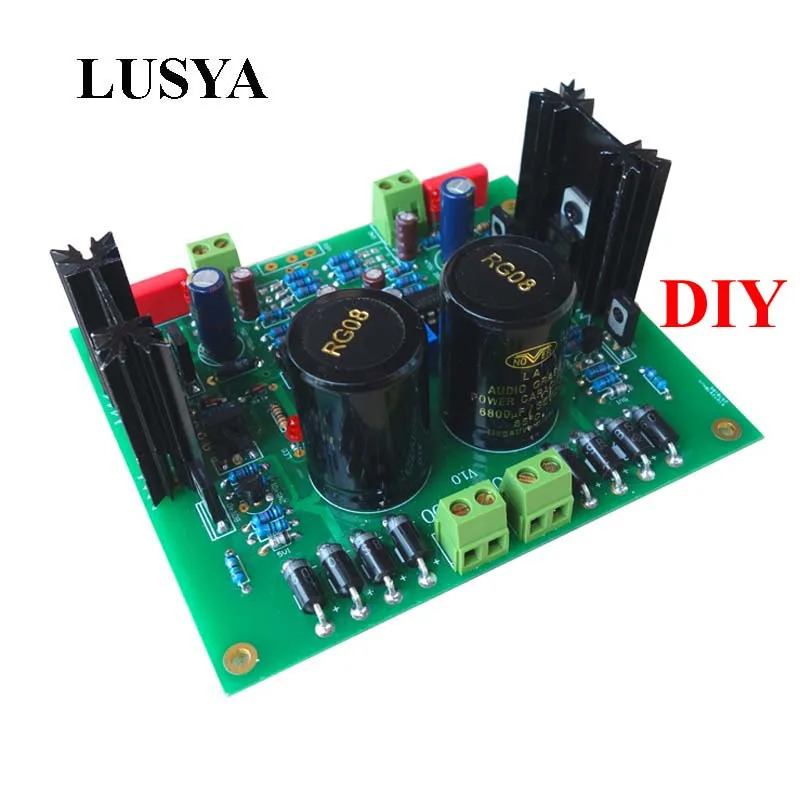

Регулятор питания Lusya STUDER900, 5-28 в, может быть собран в двойную силовую плату, Комплект сделай сам A3-006
1 416,80₽
В наличии!
LusyaTechnology Store - Надежность 94.25%
Более 9296 подписчиков, дата открытия магазина 18.03.2011
- Положительные оценки: 95% (1709)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 05.03.2023
DIY наборы нуждаются в сварке самостоятельно
1: линия к Швейцарской электрической линии STUDER смоделирована, точность вывода очень высокая, низкая пульсация

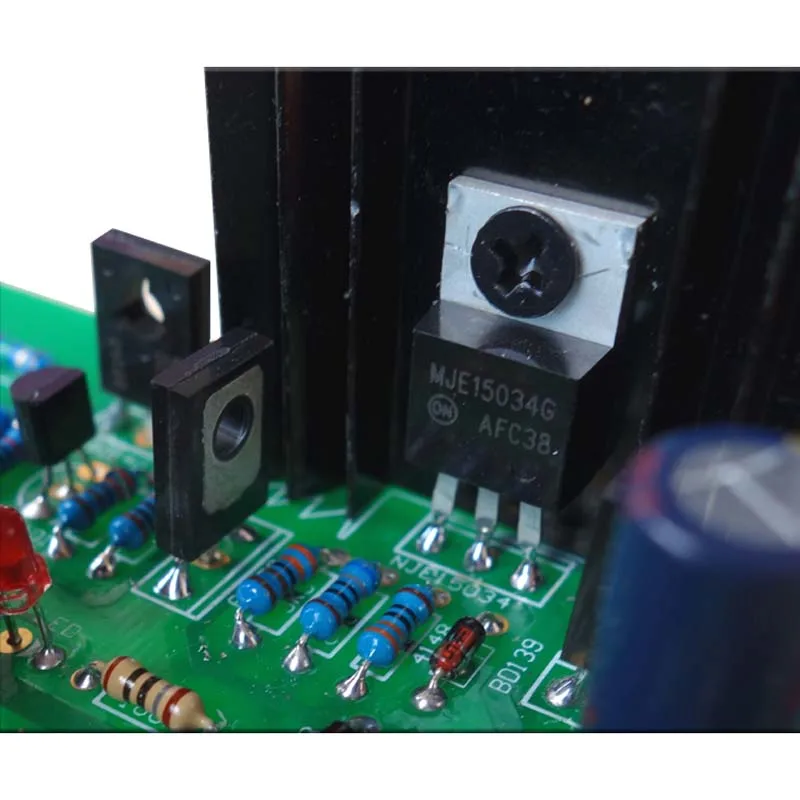

2: отделочная трубка для выпрямителя 5А, золотой конденсатор NOVER, выходная трубка для трубки Wang MJE15034, контрольный регулятор напряжения платы с использованием двойного op amp TL072
3: Вход Диапазон напряжения: Двойная индикация 9V - 24V (4-провод трансформатора)
Выход: положительный и отрицательный DC 5 В к DC 28 в или двойной DC 5 В к двойному положительному давлению 28 в, с защитой от короткого замыкания. Выходной ток до 2 А

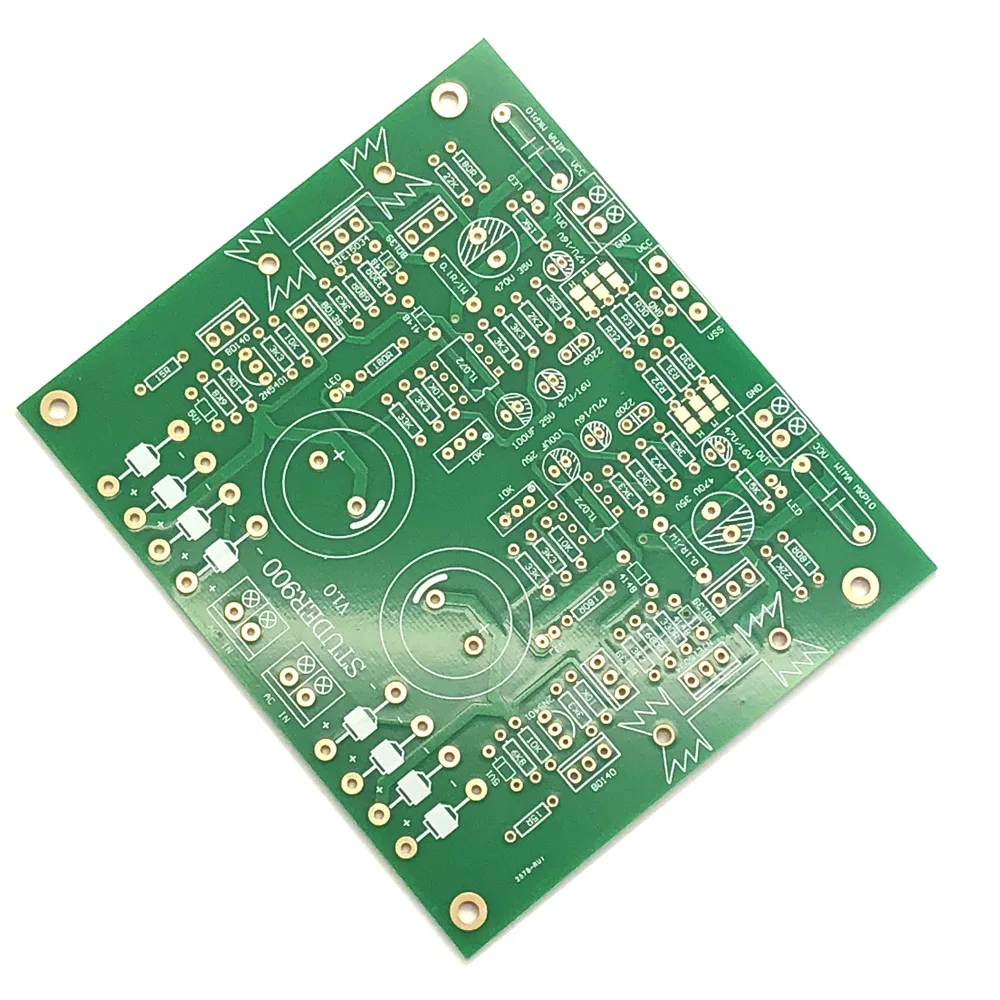

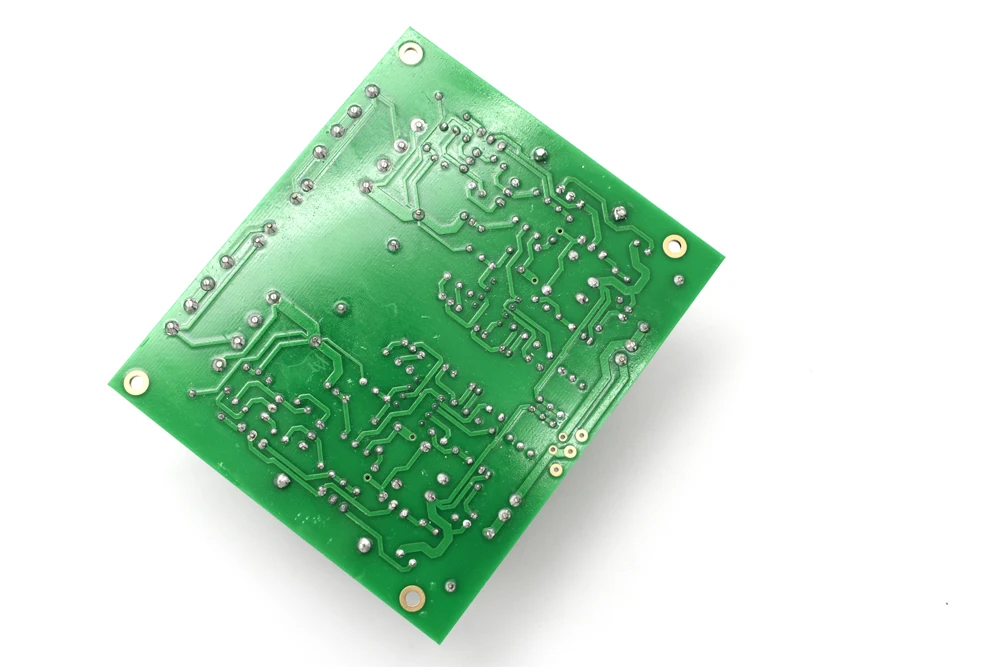

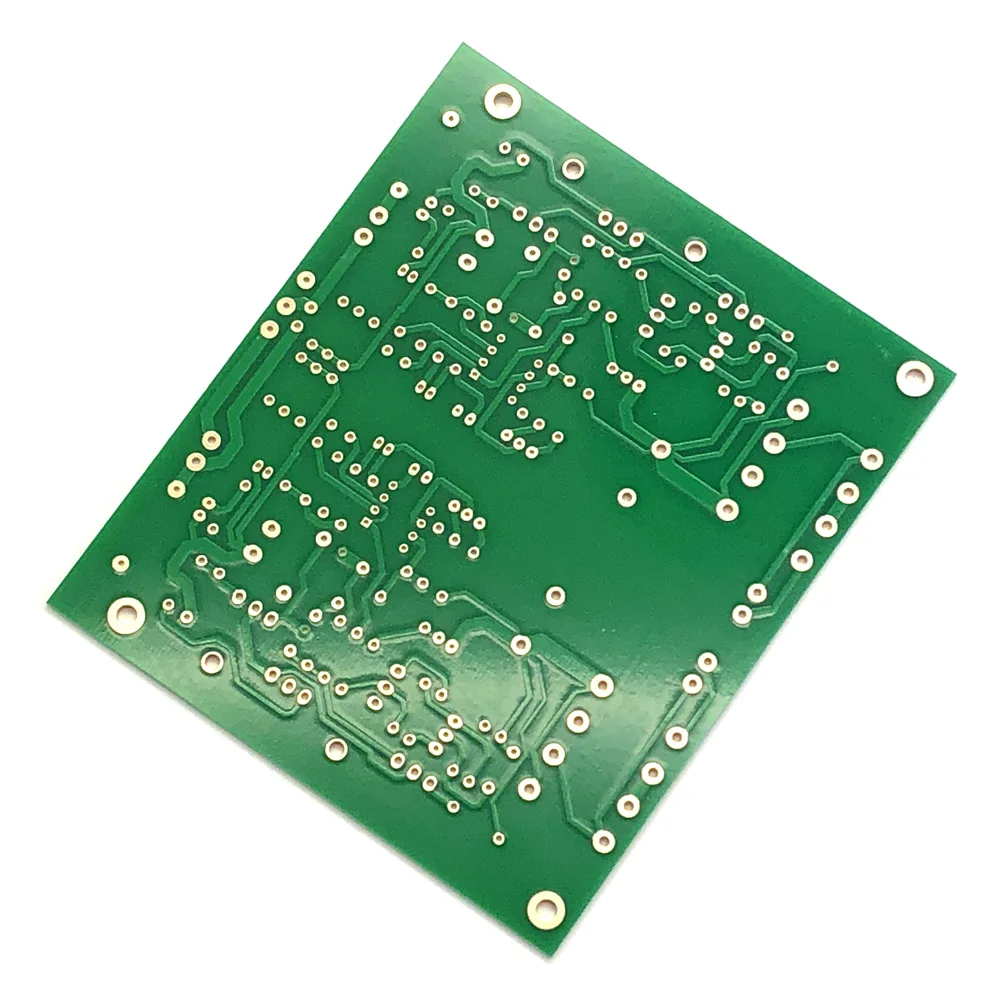

Размер печатной платы:102x118мм X 37 мм

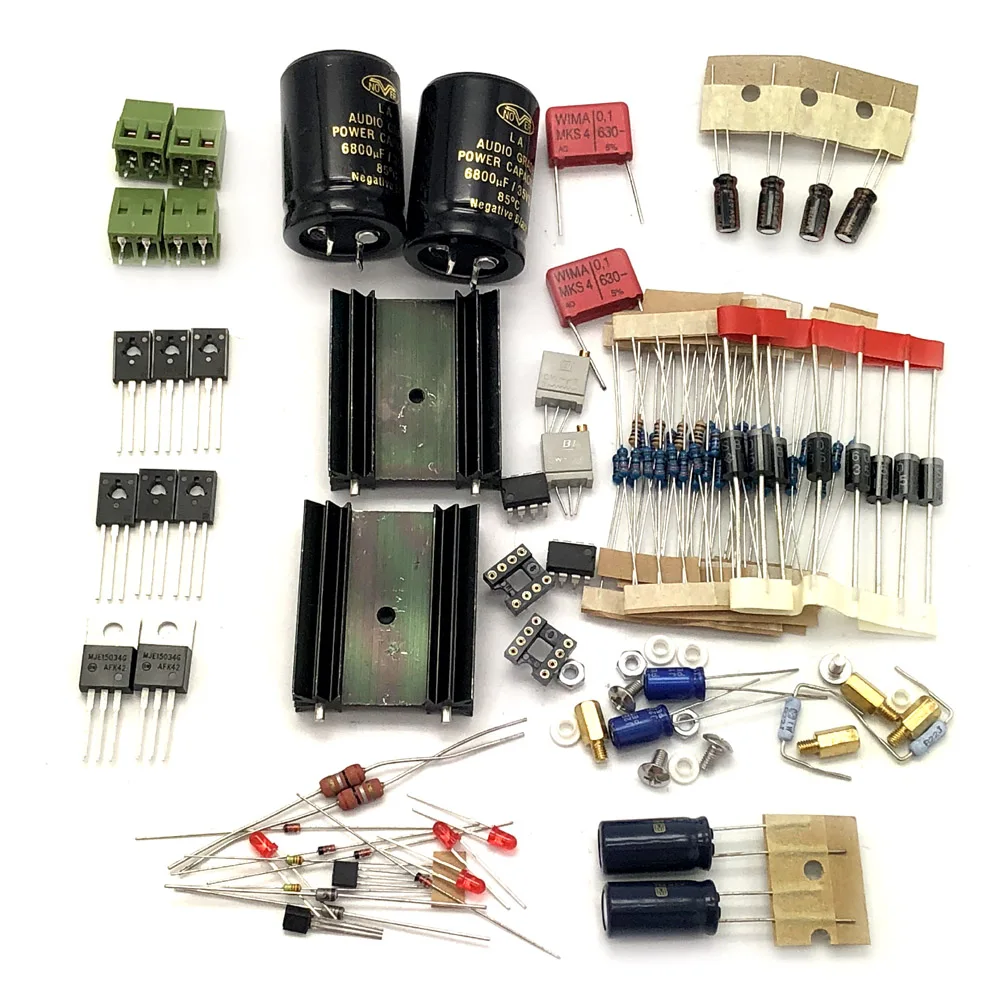

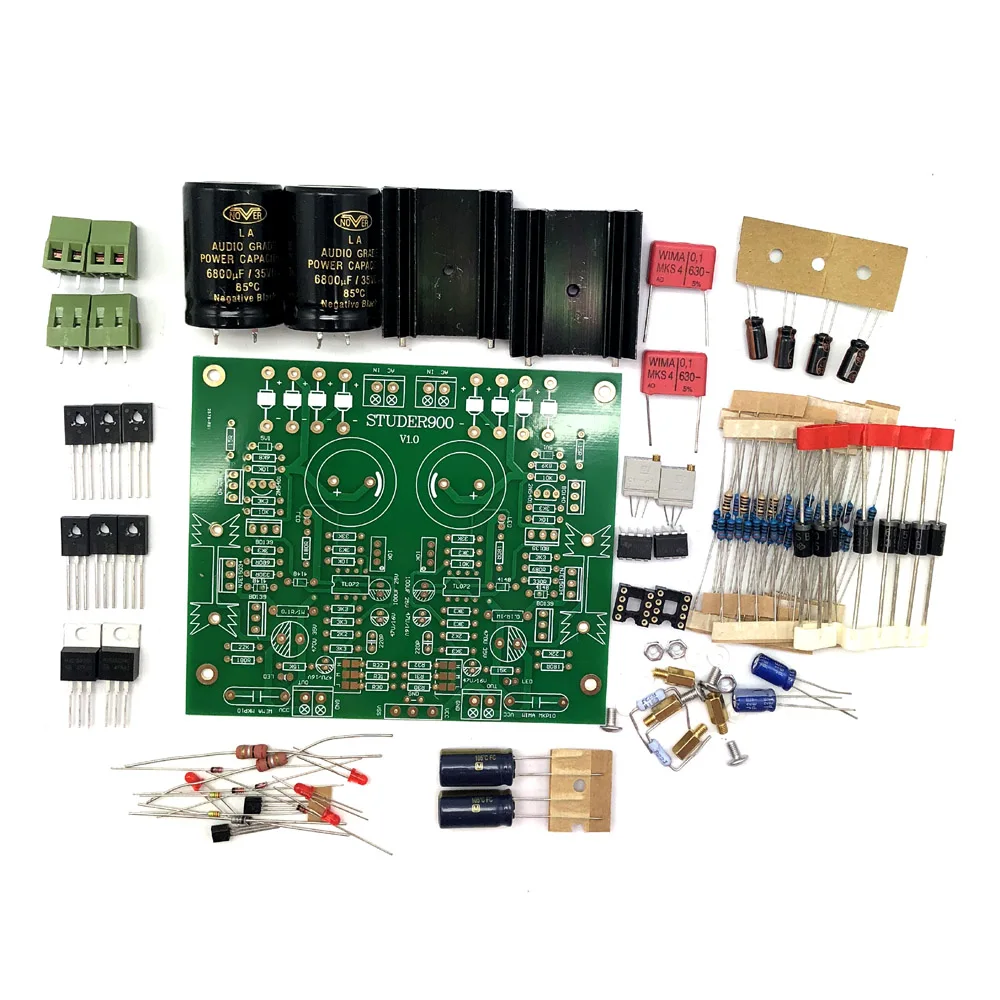

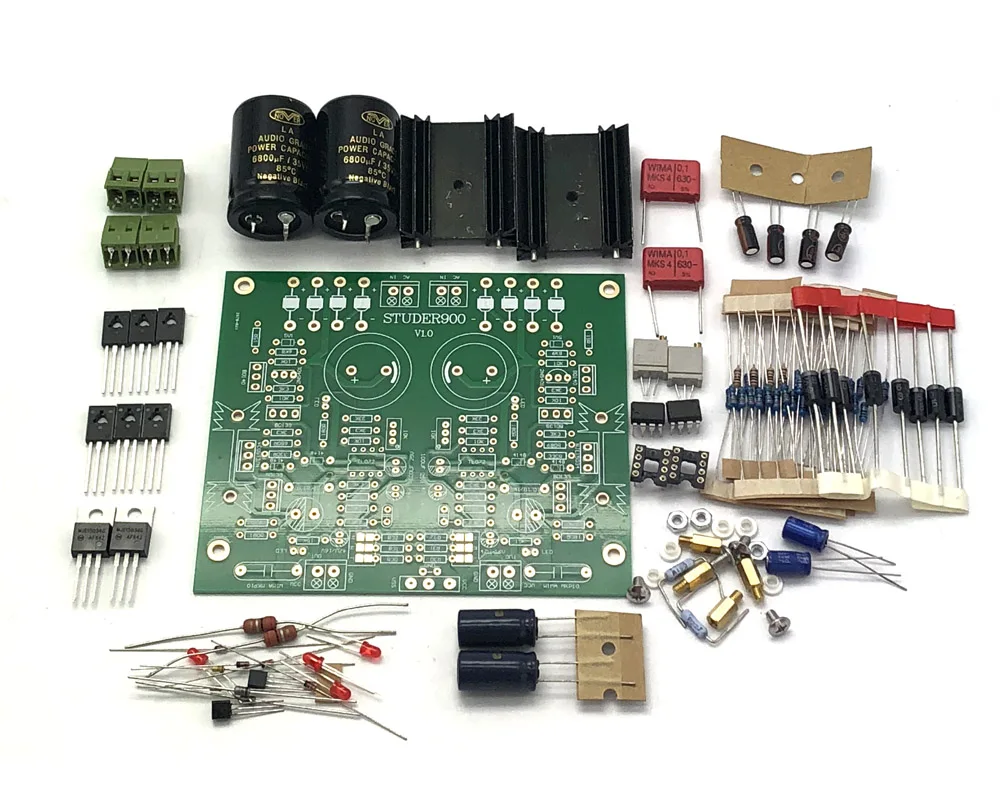

Посылка включает:
1 *Регулятор питания stider900(Набор DIY)

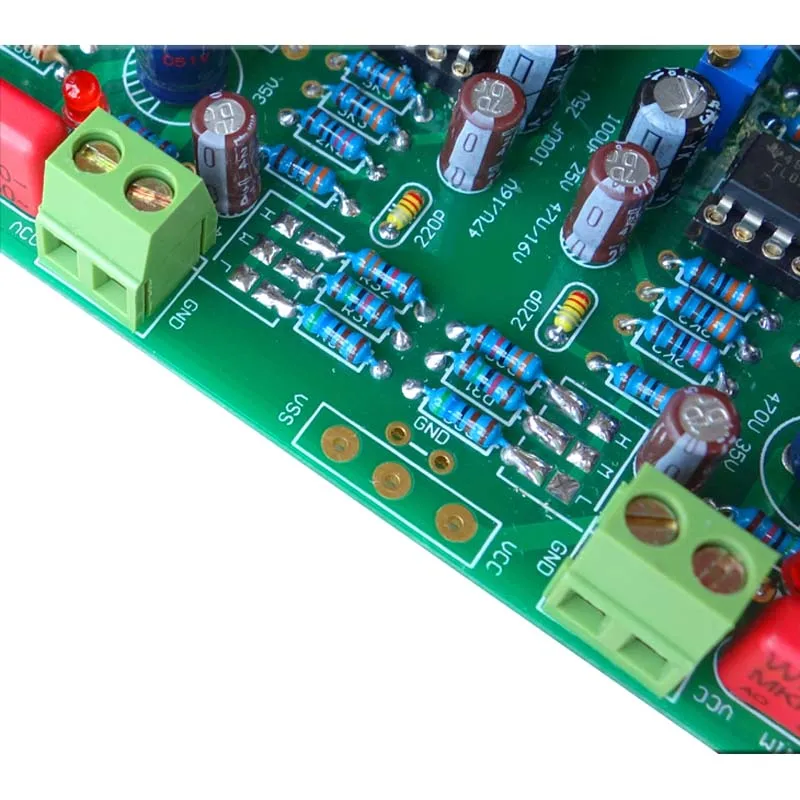

Регулятор платы имеет 3 шестерни, которые:
H (высокий) Выходное напряжение составляет более 20 в, а самый высокий-28 В. Подходит для цепи уровня напряжения дискретных компонентов.
M (средний) 12-18 в подходит для предварительного усилителя
L (низкое напряжение) выход 5V-9V внешний вид, подходит для DAC источника питания
После установки шестерни, регулируемое сопротивление обрезки доски достигло точного значения.
Соответствующее сопротивление H составляет 33K M. Соответствующее сопротивление 12-18K (чем выше сопротивление, тем выше регулирование напряжения, но наименьшее напряжение также увеличится). Соответствующее сопротивление L составляет 3K3-6K8.
Если вы хотите использовать 2 набора независимых одиночных и двойных DC выходов, таких как 1 набор 5 в 1 Набор 9 В, вы можете непосредственно выводить из зеленого терминала.
Если вы хотите установить положительный и отрицательный источник питания на op amp, вы можете короткое замыкание fly-wire над позолоченной прокладкой, а затем выход положительного напряжения от VCC. Легко Заземлить VSS для вывода отрицательного напряжения.
Отзывы покупателей
B***n
Страна: RU Доставка: Standard Shipping 28.01.2021

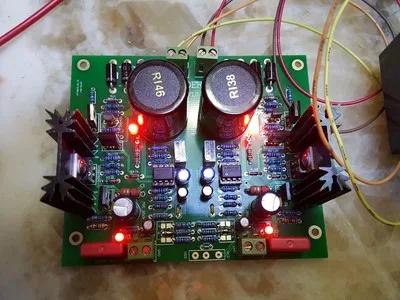

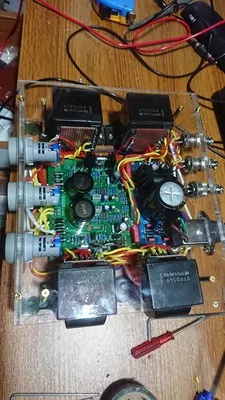

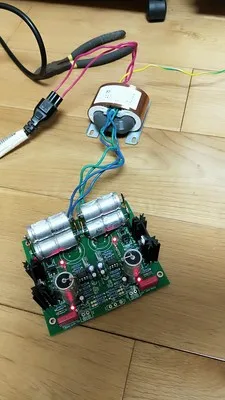

получил, спаял, ещё не проверял на работоспособность
