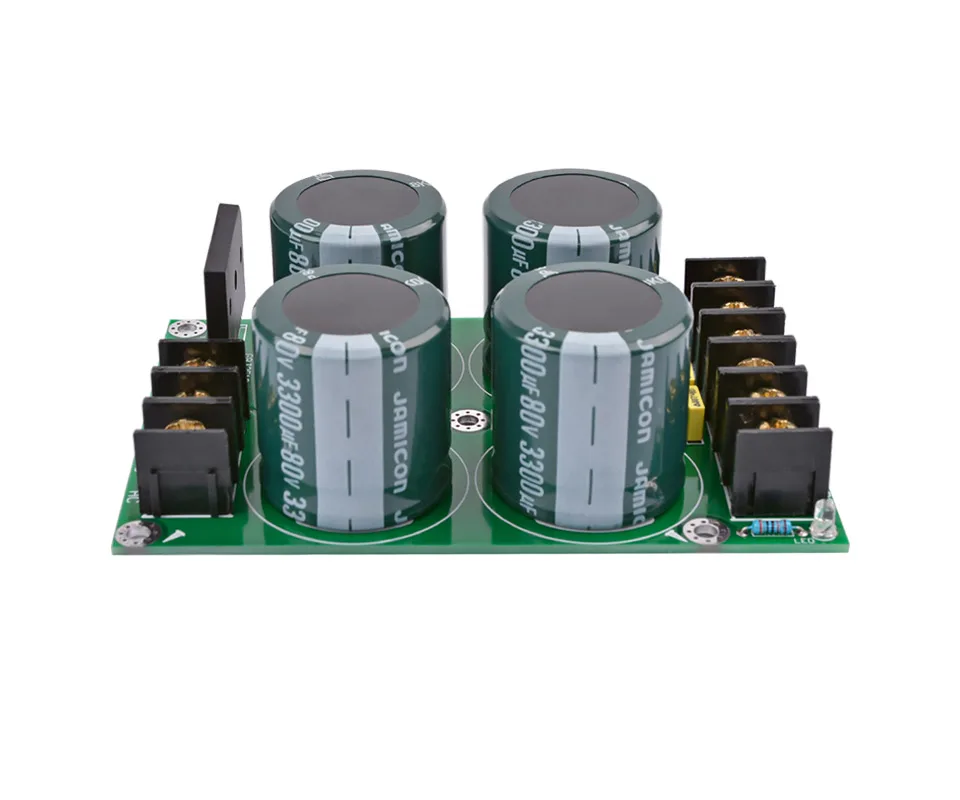

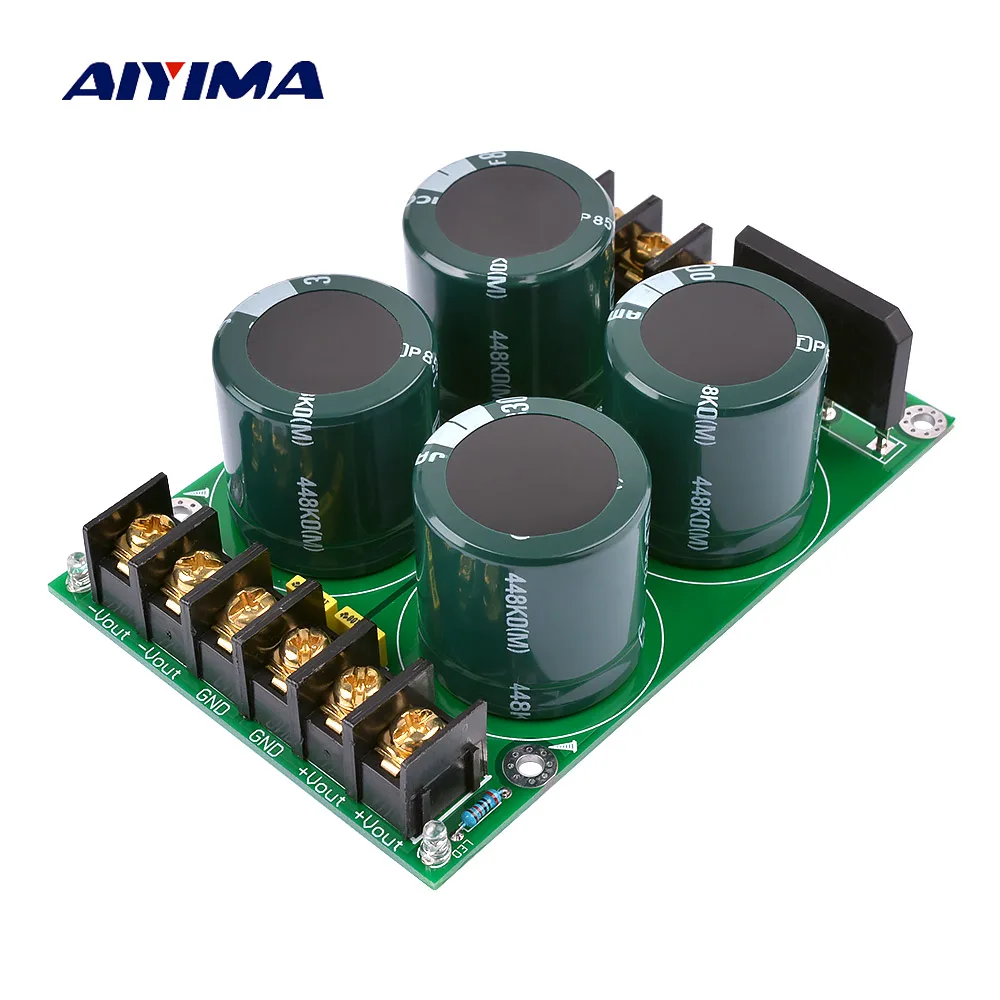

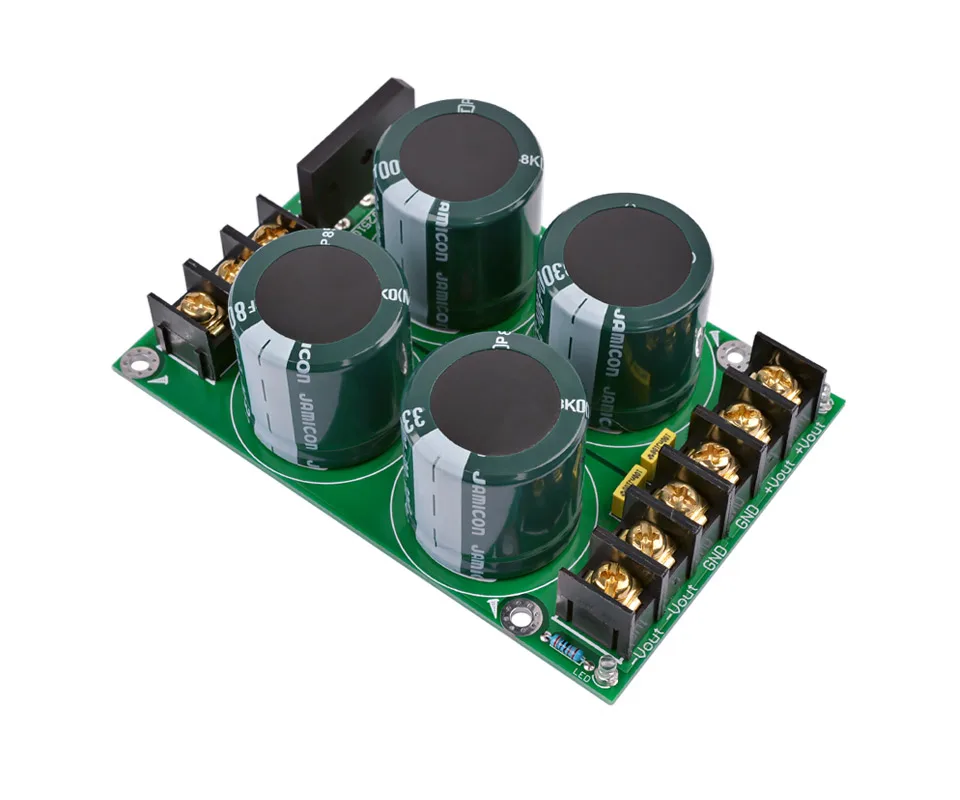

AIYIMA высокой мощности усилитель, выпрямитель фильтр конденсатор лихорадки усилитель аудио источник питания выпрямителя источник питания для усилителя аудио DIY 80 в 3300 мкФ

Сопутствующие товары:

Меры предосторожности:

1. Плата питания должна иметь определенную электронную основу для покупателя, и покупателям, которые не понимают электронную инфраструктуру, не разрешается ее приобретать, И очень легко повредить компоненты.Или электротоком и другими вопросами личной безопасности.2. Эту секцию платы питания необходимо использовать совместно с трансформатором. Он не подключен напрямую к сети 220 В и питается от импульсного источника питания.

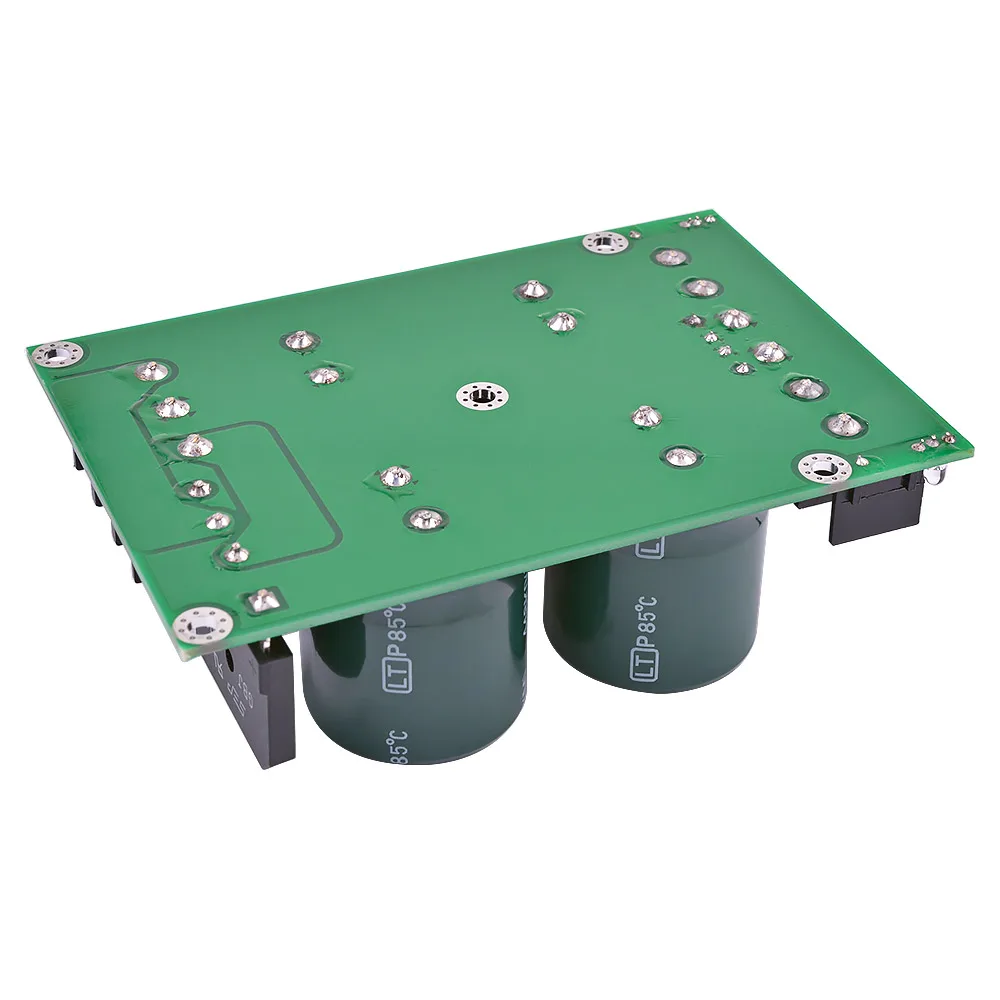

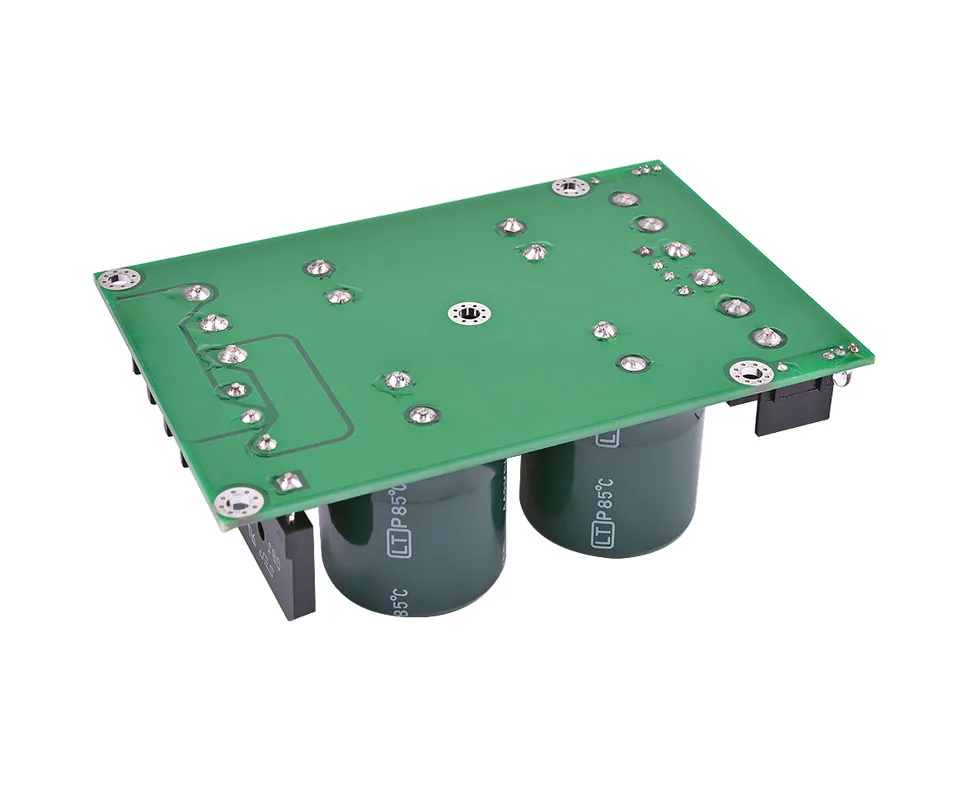

Меры предосторожности: * Конструкция печатной платы в полной мере учитывает Сильноточные характеристики платы питания, которая намеренно проходит по меди, что делает плату более разумной, надежной и красивой! В то же время на входе и выходе используется большая позолоченная Клеммная проводка, а более удобная проводка может быть аккуратной и красивой!* Рабочее напряжение платы составляет 10 А (максимальный ток, который может пройти большинство фильтрующих конденсаторов, составляет 10 А). Плата использует корректировку плоского моста 25 А для удовлетворения своих требований и не требует установки радиатора. (Выпрямительный мост выше 10 А нагревается) Описание:

Изделие не включает схемы схем и инструкции. Для подключения см. Инструкции ниже.

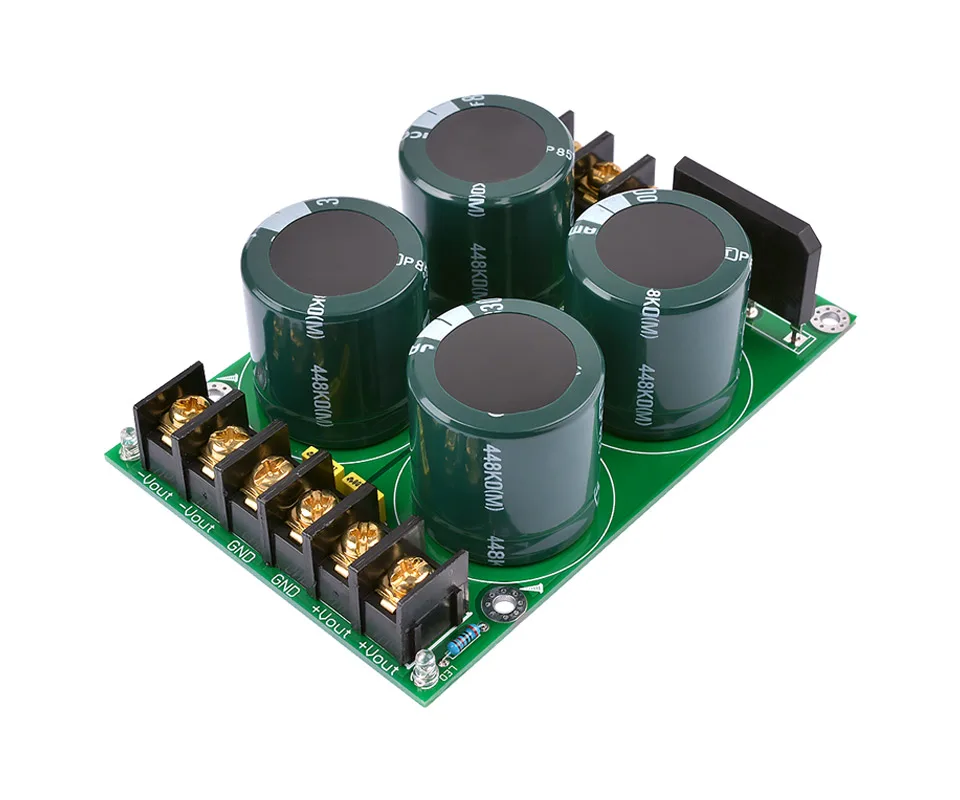

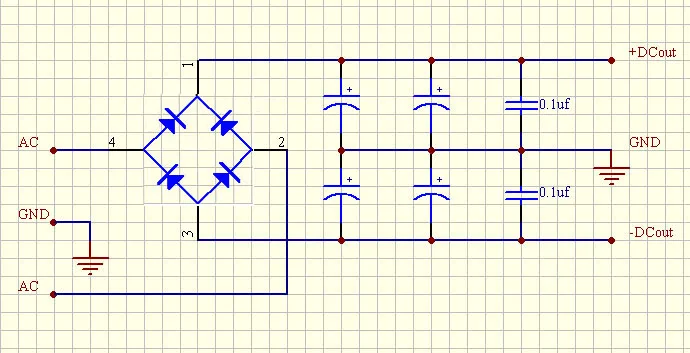

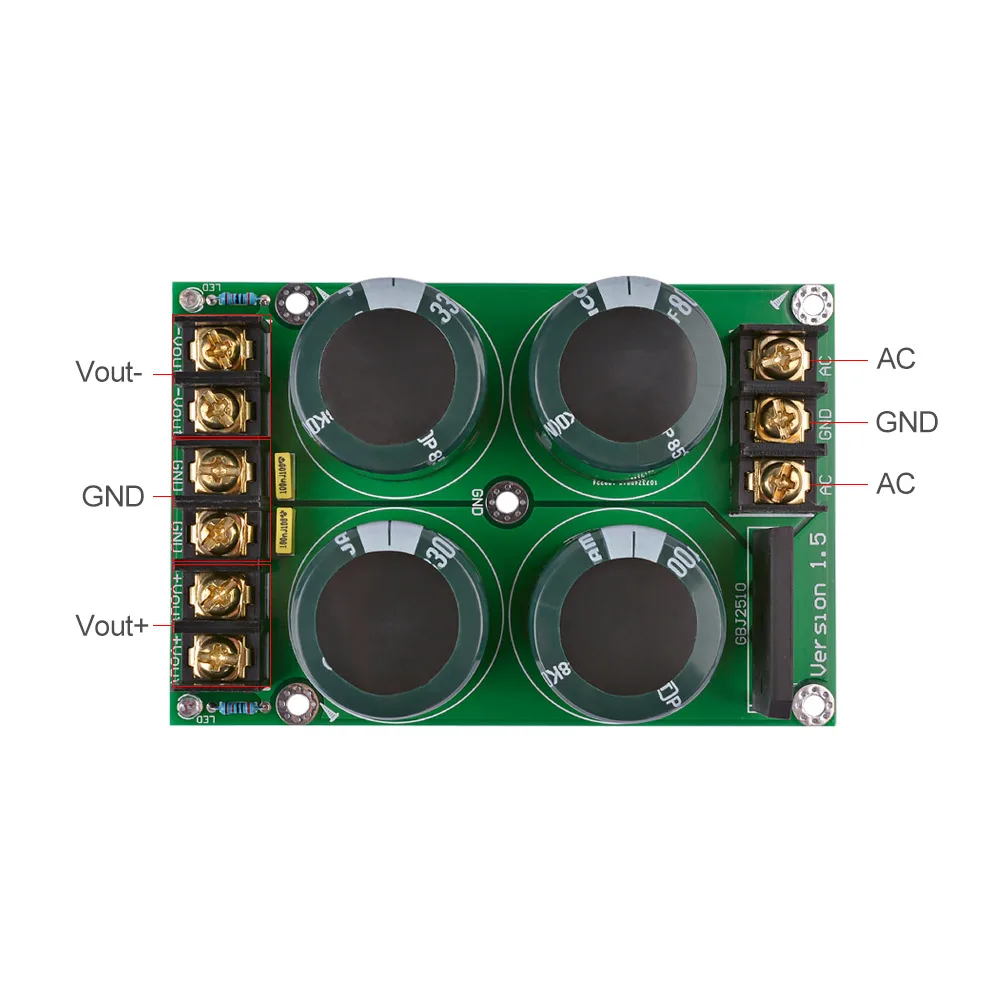

Интерфейс входа переменного тока (требуется трансформатор для 3-проводного выхода)AC: подключение к линии переменного тока трансформатораGND: подключение к GND трансформатора Выходной интерфейс постоянного тока (помечен рядом с ним!)+: Положительное напряжение-: Отрицательное напряжение Параметры:

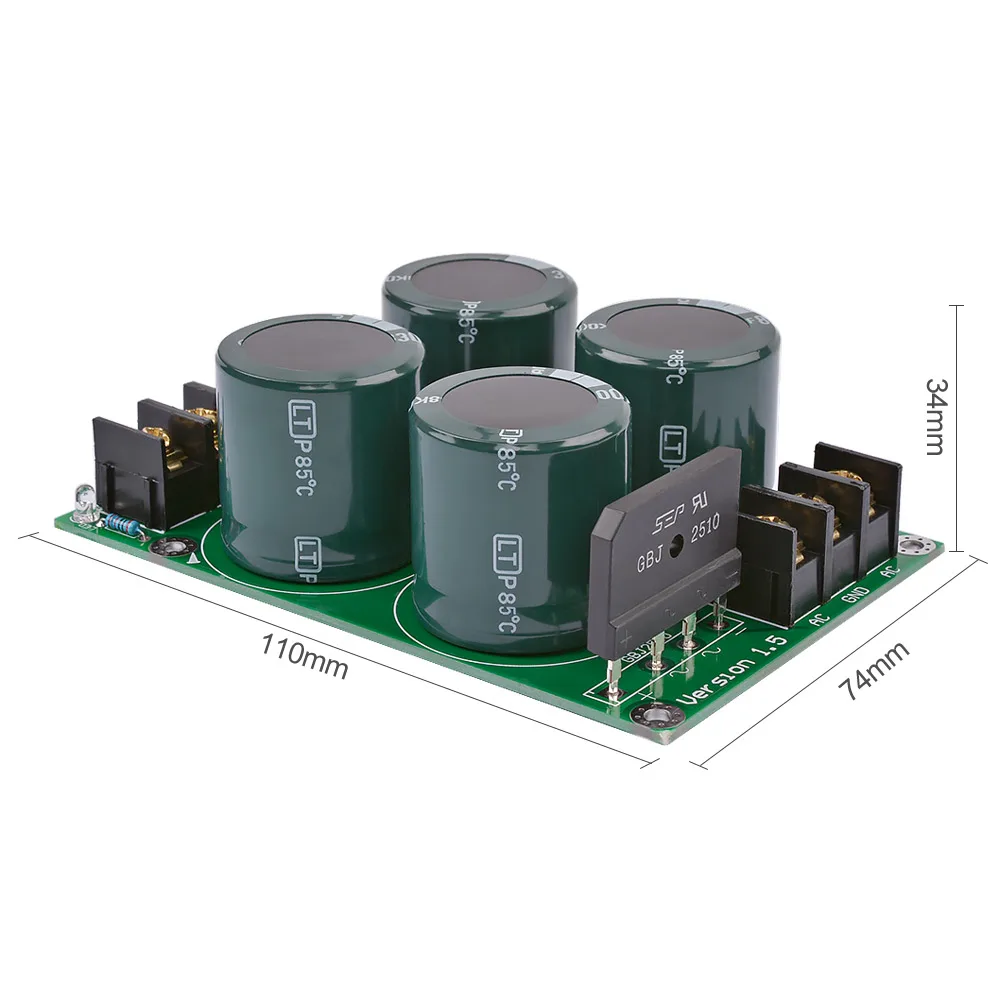

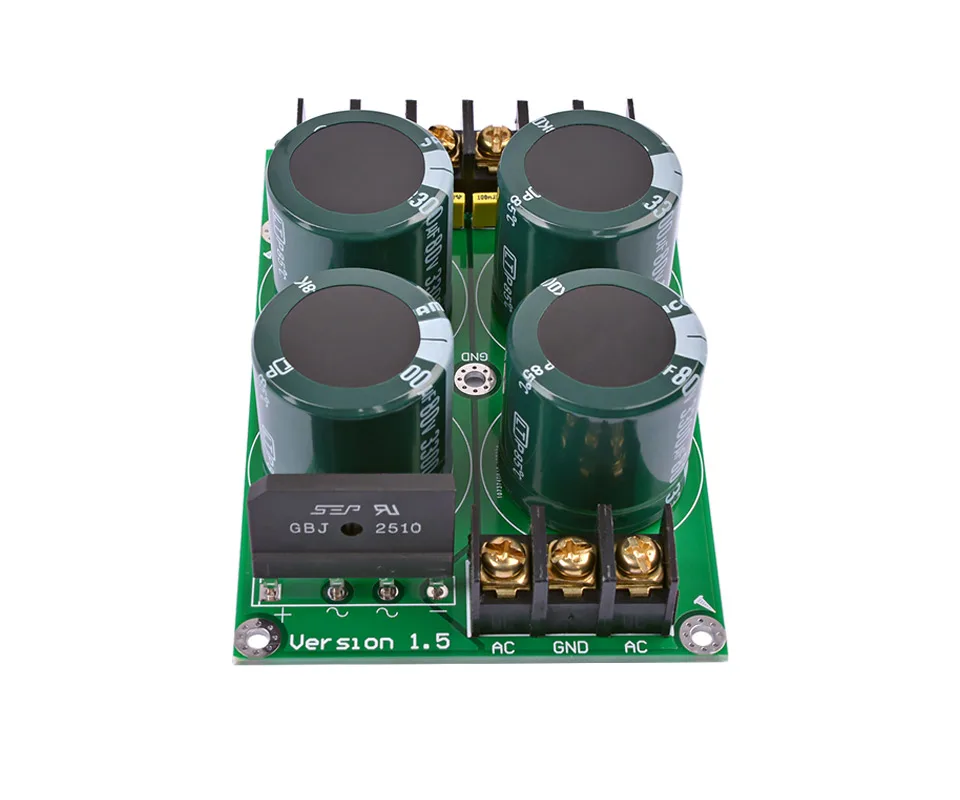

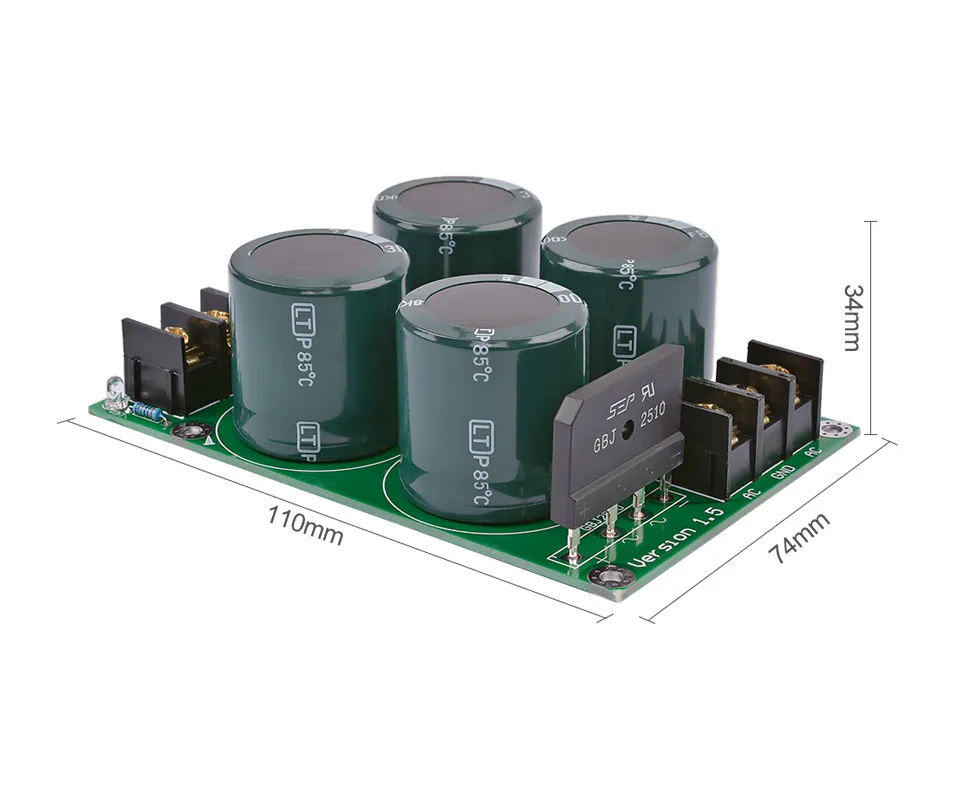

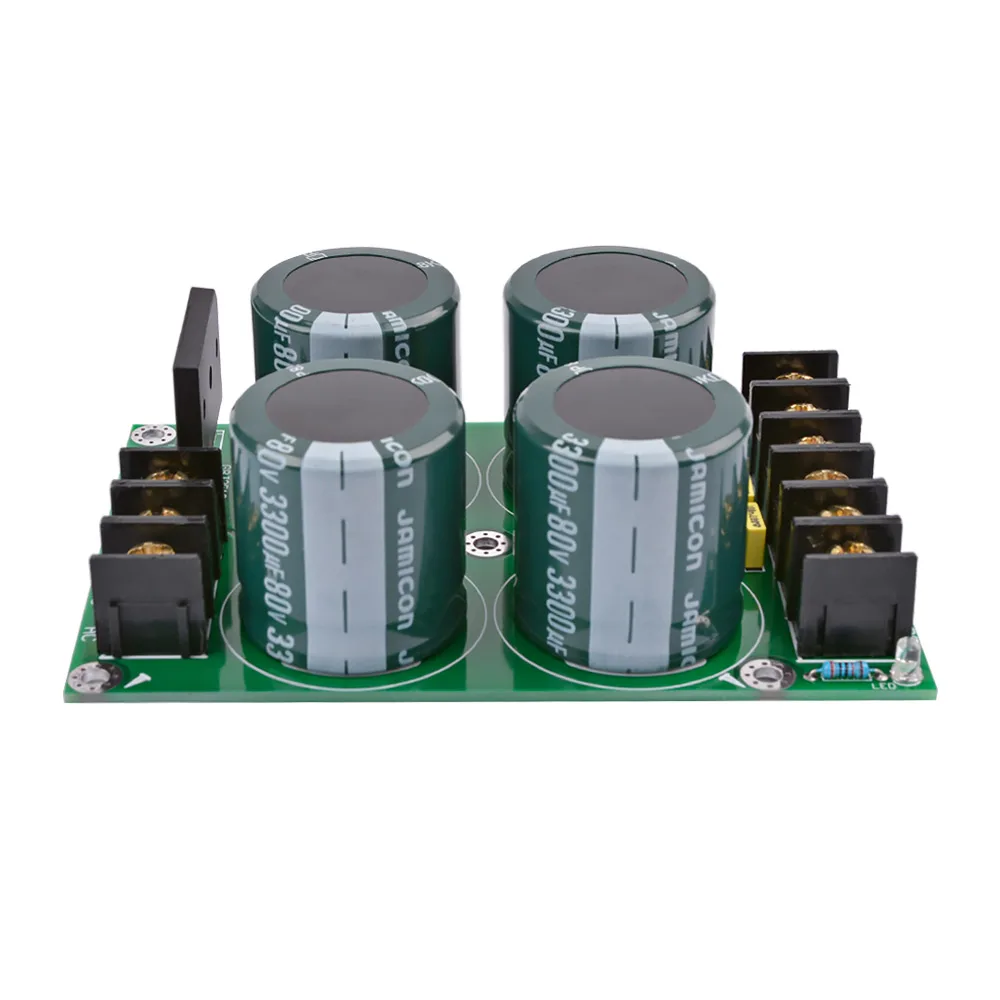

Рабочее напряжение: обмен второй линии <56 в Рабочий ток: 10 А (максимум 20 А необходимо установить радиатор)Емкость: Емкость 4 3300 мкФ/80 в, емкость никвина (диаметр 35 мм)Выпрямляющий плоский мост: с использованием GBJ2510Размер платы: длина 110 мм * ширина 74 мм (для печатной платы используется плата FR4 толщиной 1,6 мм)

В комплект входит:

1 x Плата усилителя аудио выпрямителя, плата питания
