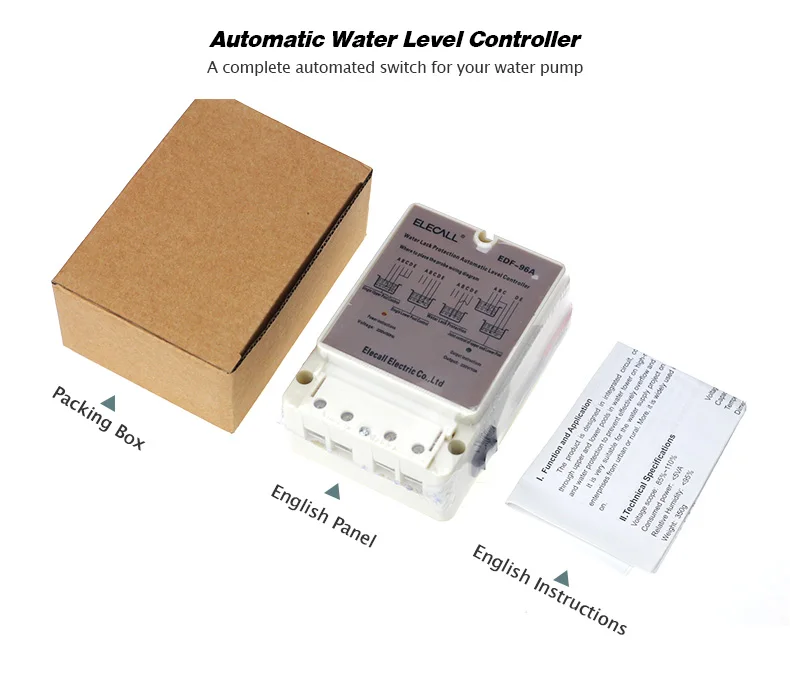

Автоматический контроллер уровня воды DF96A, 220 В, 10 А, для водяного насоса, автоматическое переключение, поплавковый выключатель с инструкцией на английском языке

Модель
Размеры
Напряжение
Установка
DF96A
126x88x51 мм
220 В
Настенное/Din-рейка
DF96B
126x88x51 мм
380 В
Настенное/Din-рейка
DF96D
88x50x67 мм
220 В
Крепление на Din рейку
DF96E
88x57x60 мм
220 В
Настенное/Din-рейка
DF96F
88x57x60 мм
/
Настенное/Din-рейка
DF96A (английский)
126x88x51 мм
220 В
Настенное крепление

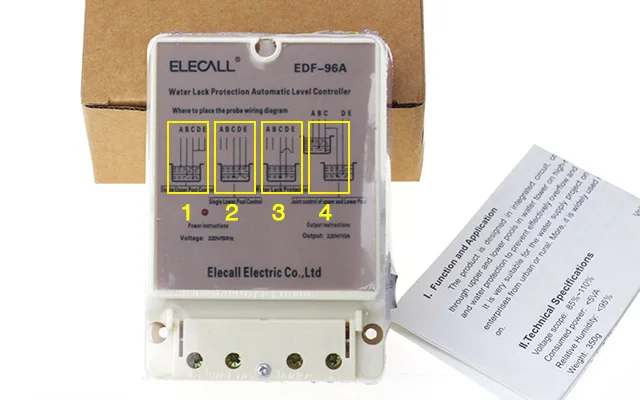

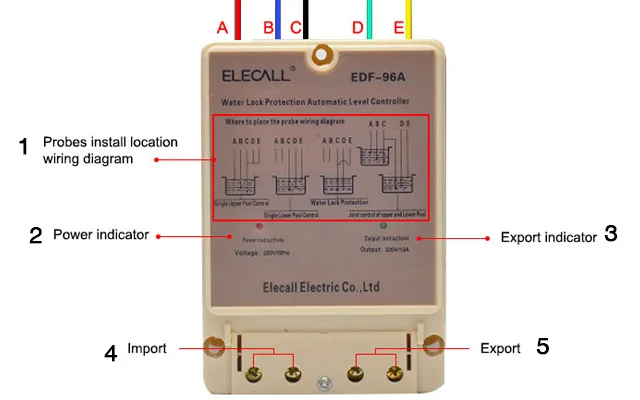

1.Провод для установки зонда
2.Индикатор питания
3. Индикатор экспорта
4. ЯМпорт
5. Экспорт


1.Верхний бак с одним управлением
2. Одноконтрольный дренаж
3. Защита от нехватки воды
4. Управление верхним резервуаром и дренажным соединением


6. Автоматическое включение и выключение


Монтажная схема направляющей
Фотографии:
Гогопанда

Инструкция SER

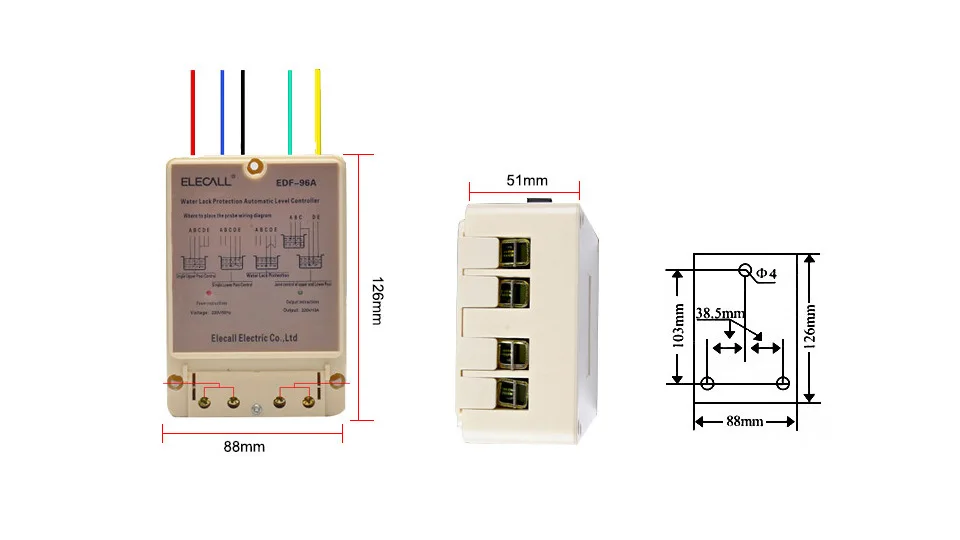

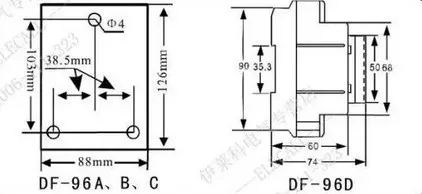

1. Размеры

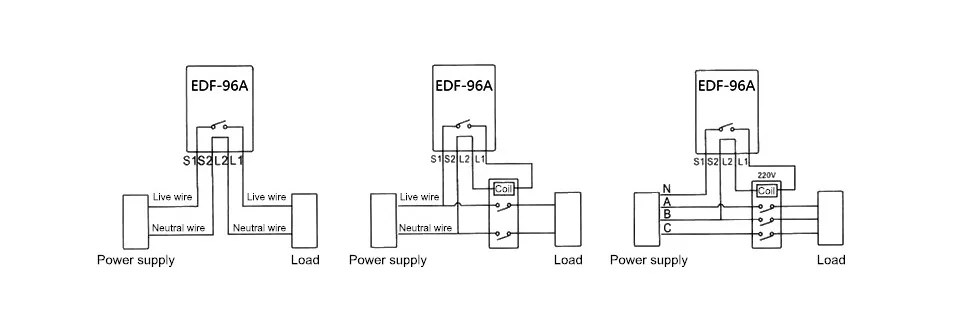

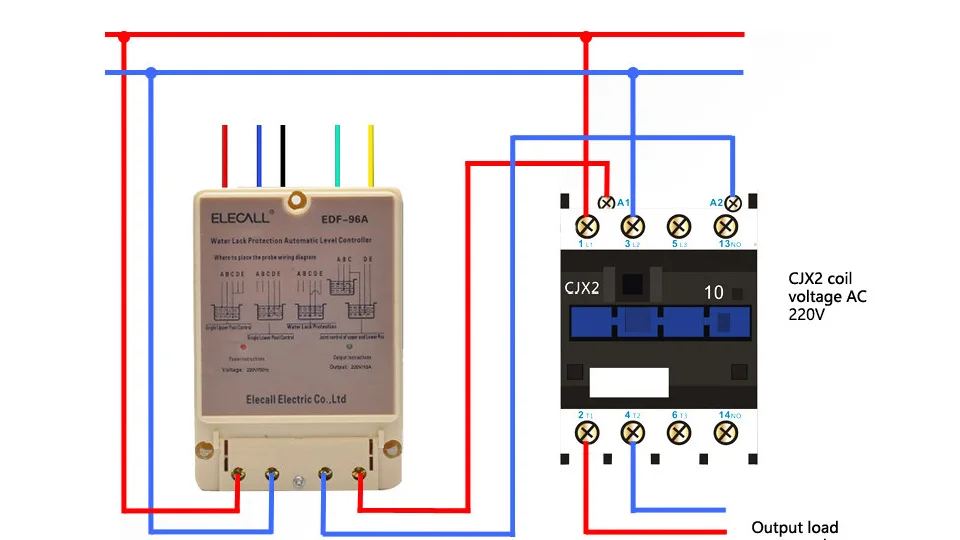

2. Схема цепи контактора переменного тока

3. Метод подключения

4. Установка зонда

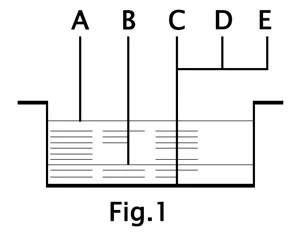

(A) Одна Головка управления на раковине инструкции по установке схемы управления, показанной на рисунке

A (warp) -это точка управления верхнего уровня бака (водонапорной башни), уровень воды поднимается до точки уровня воды, вода соприкасается с зондом, контроллер автоматически отключает воду, которую они перекачивают;B (синяя линия)-верхний бассейн (водонапорная башня)-точка управления нижнего уровня, уровень воды падает ниже уровня воды в точку B, зонд не контактирует с водой, регулятор уровня воды автоматически открывает насос, бассейн заполнен водой;C (черная линия)-для бассейна (водонапорная башня), самая низкая точка на резервуаре, соприкасающаяся с дном бассейна;D (зеленая линия), E (желтая линия) и получил C

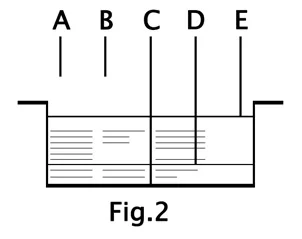

(B) под контролем одного бассейна (т. Е. Дренажного пруда) инструкции по установке двух показанных на рисунке:

E-предел контроля уровня пруда для следующей точки, вода достигает точки E, уровень воды повышается, вода в контакте с зондом, регулятор уровня воды автоматически открывает насос, дренаж пруда; Без дренажа точка E не соединена;D-предел для следующей точки контроля уровня пруда, уровень воды упал до уровня D, разъединение головки управления водой, регулятор уровня воды автоматически отключает насос, чтобы остановить дренажный бассейн;C-ground pool-это самая низкая точка для соприкосновения с дном резервуара для воды;Точка A, B не подключена.

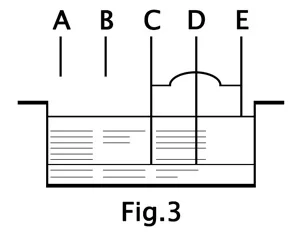

(C) инструкции по установке датчика защиты от воды для установки схемы, показанной на рис. 3:

C, D указывает на точку управления нижним уровнем бассейна, уровень воды вниз до нижнего уровня, C, D зонд и поверхность разъединения, реле управления уровнем воды Немедленное действие, отрежьте выход, насос перестал работать;Закороченные точки C и E;Точка A, B не подключена.

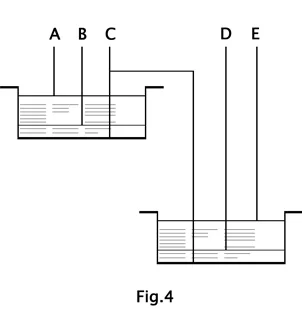

(D) инструкции по установке зонда для вверх и вниз по установке бассейна показаны на рисунке III:

A-это точка управления уровнем потолка в бассейне (водонапорная башня), уровень воды поднимается до точки уровня воды, контакт головки управления водой, контроллер автоматически отключает воду, которую они перекачивают;B-это бассейн (водонапорная башня) ограничивает их точку управления жидкостью, уровень воды падает ниже уровня воды до точки B, разъединение воды и зонда, автоматический насос управления уровнем, бассейн наполнен водой;C-верхняя часть, без бассейна (водонапорная башня), в самой низкой точке соприкосновения с нижней частью раковины;D-предел для следующей точки контроля уровня пруда, уровень воды упал до уровня D, разъединение воды и зонда, регулятор уровня воды автоматически отключает насос, чтобы остановить дренажный бассейн;E-предел контроля уровня пруда для следующей точки, уровень воды поднимается до точки E уровня воды, вода в контакте с зондом, регулятор уровня воды автоматически открывает насос, выпускная головка пруда; Без дренажа точка E не подключена.

Другие инструкции по установке
1. Чтобы обеспечить нормальную работу контроллера уровня жидкости, пожалуйста, проверьте еще раз после установки входа и вывода проводки, соединения зонда обеспечивают надежный контакт. Он может перемещаться вверх, вниз, соприкоснуться с поверхностью воды, моделированный тест контроллера воды установлен правильно и может в соответствии с вашими потребностями работать должным образом.
2. Предложен к каждой точке зонд, закрепленный на внутренней стенке бассейна, во избежание отклонения местоположения зонда из-за неправильной работы контроллера уровня воды (если стенка резервуара металлическая, во избежание короткого замыкания в дополнение к заземляющему проводу точки с не должен находиться в стене, Не работает контроллер уровня воды).

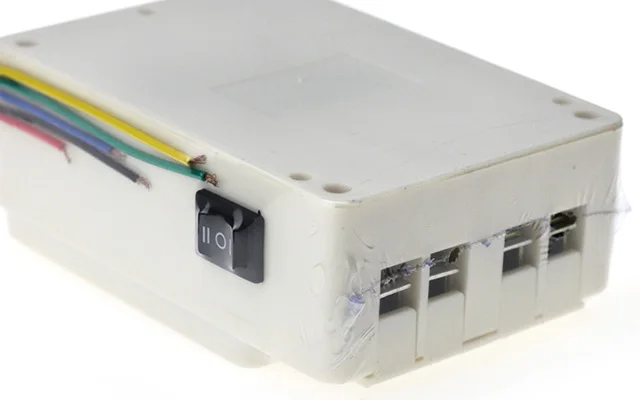

3. В соответствии с вышеуказанным способом подключения проверьте изделия на правой стороне «ручной/автоматический переключатель (DF - 96 - d), можно ли вручную открыть и закрыть водяной насос в соответствии с потребностью пользователя, после использования регулировки обратно в «автоматическое» положение, контроллер уровня воды.
4. При временном открытии и закрытии водяного насоса Используйте левую сторону контроллера уровня воды «ручное/автоматическое управление переключателем (DF - 96 - d) без ручного переключателя.
5. Во избежание неправильной эксплуатации, пожалуйста, не устанавливайте изделие с влагой, коррозией и высоким содержанием металла в газовой среде.
6. Рекомендуется, чтобы ваша компания производит специальный зонд для контроля уровня воды.
Устранение неисправностей
1. Подключите питание не работает:
A. Ищите красный светильник катор питания, если нет, проверьте, поддерживают ли контакты входных и выходных клемм;
B. Проверьте товар на левой стороне «ручной/автоматический переключатель», если в «Выкл» Регулировка вернется в «автоматическое» положение, контроллер уровня воды.
2. Над или под точкой управления зондом водной линии, насос не автоматически закрывается и не открывается, пожалуйста, нажмите кнопку «ручной/автоматический переключатель управления насосом вручную. И проверьте:
A. Проверьте, есть ли отклонение на месте, положение слишком высокое (низкое), из-за того, что уровень воды не может контактировать (выходить);
B. Верхний и нижний уровень воды, наземный зонд, будь то соединение с другими линиями, неправильное или короткое замыкание;
C. Зонд ржаво и падает, провод зонда с продуктом, провод зонда соприкасается с зондом, независимо от того, есть ли связь между Товаром;
D,c заземляющий провод размещены на дне бассейна.
