Разветвитель SDI матричный распределитель 3GHDSDSDI 2x8 с разъемом BNC, поддержка 1080P, расширитель распределения для проектора, монитора, камеры

1,0 введение

Этот SDI 2*8 имеет функцию мини-матрицы. Он имеет несколько режимов работы. Он не только может использоваться как обычный SDI сплиттер 1*8, но также может использоваться как 2 группы SDI сплиттер 1*4.

Вы можете иметь некоторые виды способов подключения и работать с другими устройствами стабильно. Эта матрица может быть широко использована в видео рекламе, видеонаблюдения, системах безопасности, мультимедийных учебных системах, банке и т. Д.

2.0 функций

* Режим работы:

* Несколько режимов работы, пользователи могут переключить режим работы, нажав кнопку «mode».

1,1 SDI входной сигнал, Сплит на 8 SDI выходной сигнал,

2. Два группы 1 SDI входной сигнал сплит-4 SDI выходной сигнал.

Режим 1: всегда включен светильник питания. Выберите INPUT1 в качестве источника входного сигнала 8 каналов сплиттера.

Режим 2: Мощность светильник всегда выключен без трудностей. Если вам нравится INPUT2 в качестве источника входного сигнала для 8 каналов-сплиттер.

Режим 3: мигает светильник питания. Выберите INPUT1 в качестве источника входного сигнала для OUT1 OUT2 OUT3 OUT4 и выберите INPUT2 в качестве источника входного сигнала для OUT5 OUT6 OUT7 OUT8.

* Широкий дизайн напряжения, поддержка 5-12 В широкого входного напряжения.

* Защита от отключения питания. Устройство запомнит рабочий статус перед выключением питания.

* Без потери сигнала.

* Простота установки и использования.

* Функция блокировки сигнала:

Устройство будет указывать входной сигнал через лампы LOCK1 и LOCK2

LOCK1 всегда включен означает, что сигнал входного канала sdi 1 является стабильным.

LOCK2 всегда включен означает, что сигнал входного канала sdi 2 является стабильным.

Характеристики 3,0

1.SDI порт

Входной порт: 2 * SDI порта

Выходной порт: 8 * SDI портов

2. Напряжение питания: 5 В ~ 12 В постоянного тока

3. Формат видео: поддерживает SD-SDI(270 МБ/с.), HD-SDI (1,485 ГБ/сек.), 3G-SDI (2,97 ГБ/сек.) Формат видео.

4. Выходной сигнал/Входные расстояния: поддерживает входные и выходные расстояния до 300 м для sd-сигналов, 200 м для hd-сигналов и 100 м для 3g-сигналов.

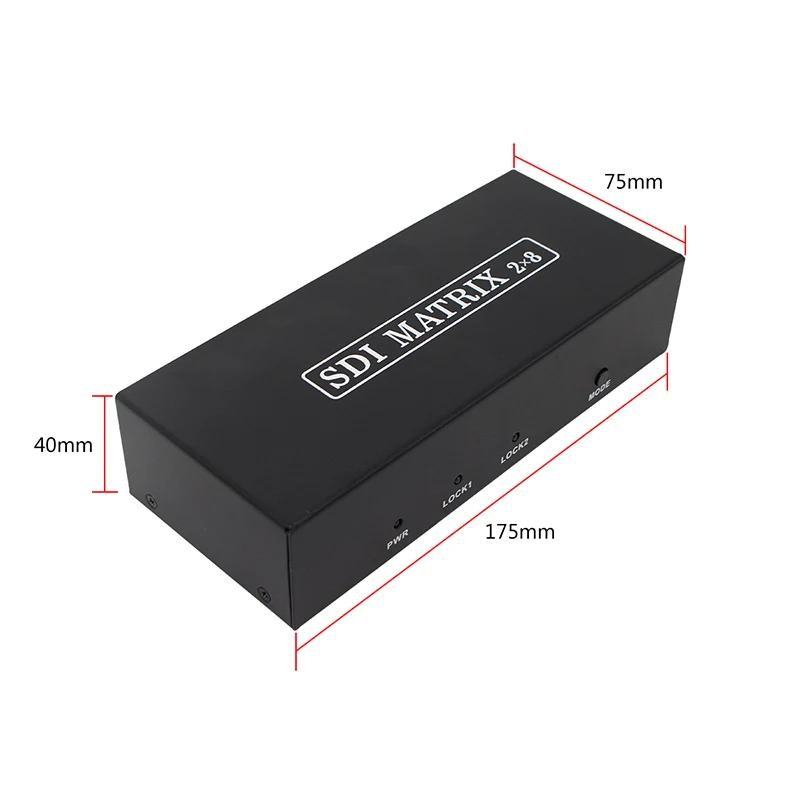

5. Размер (мм):175 (Д) × 75 (Ш) × 40 (В)

4. Содержимое 0 посылка

Перед использованием этого устройства, пожалуйста, проверьте упаковку и убедитесь, что следующие элементы находятся в коробке доставки:

1) 1 * Основной блок (SDI Матрица 2 × 8)

2) 1 * Источник питания

3) 1 * Руководство пользователя

5,0 важная Инструкция по безопасности

1. Пожалуйста, сделайте это вдали от окружающей среды, которая влажная, высокая температура, ПЫЛЬНАЯ, коррозионная и окисляющая атмосфера.

2. Пожалуйста, избегайте сильного вибрации, не столкновений, ударов и падения.

3. Пожалуйста, удерживайте головку адаптера питания вместо того, чтобы тянуть шнур питания.

4. Пожалуйста, отключите питание, когда вам не нужно его использовать. (Пожалуйста, отключите адаптер питания, когда вам не нужно использовать в течение определенного периода.)

5. Пожалуйста, не открывайте продукт и не прикасайтесь к любой части товара внутри себя.

6. Пожалуйста, используйте оригинальный адаптер питания или одобренный производителем.

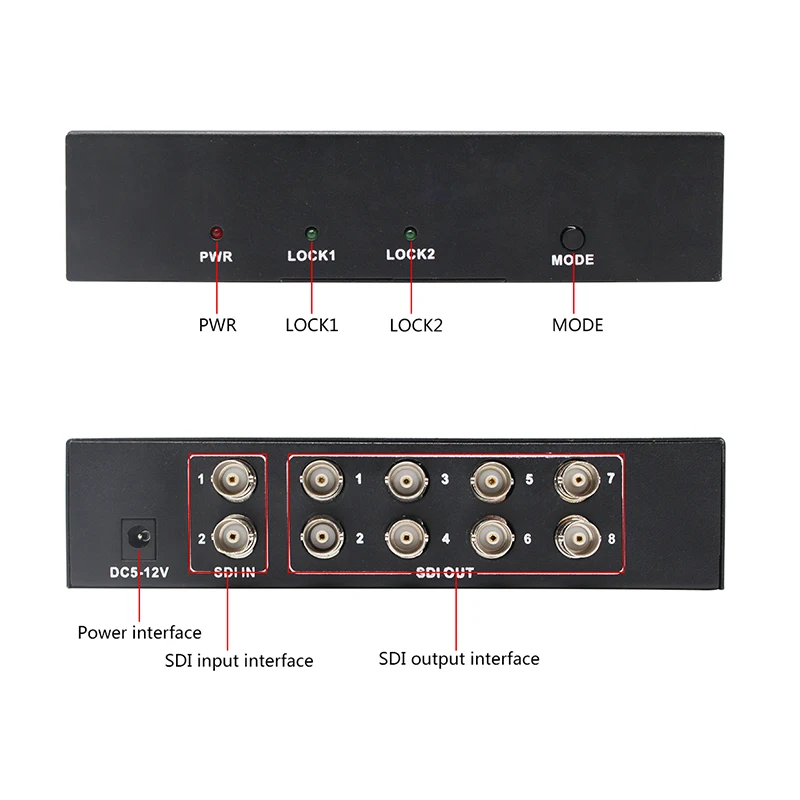

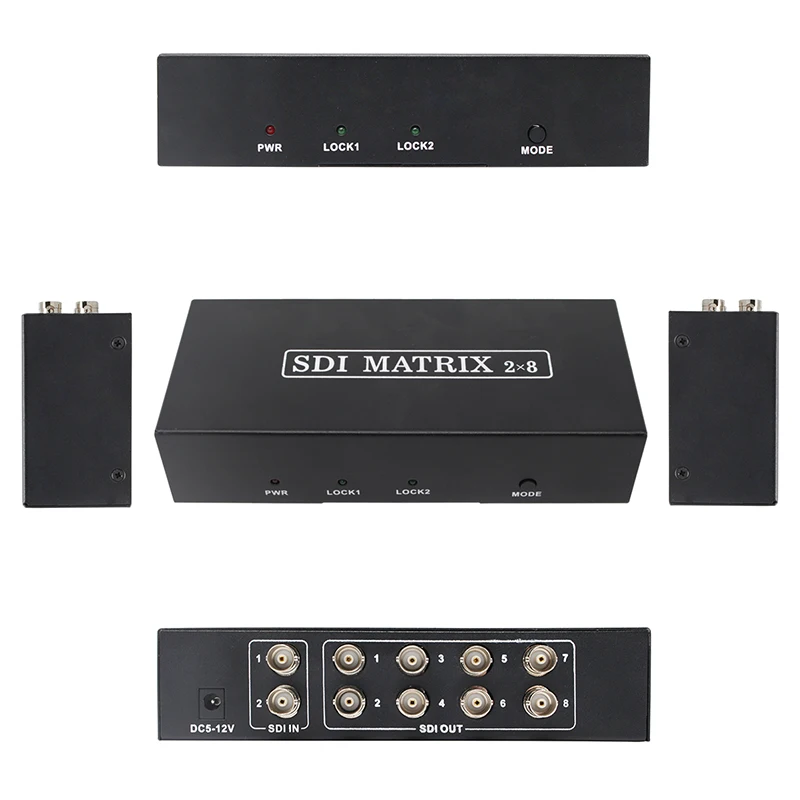

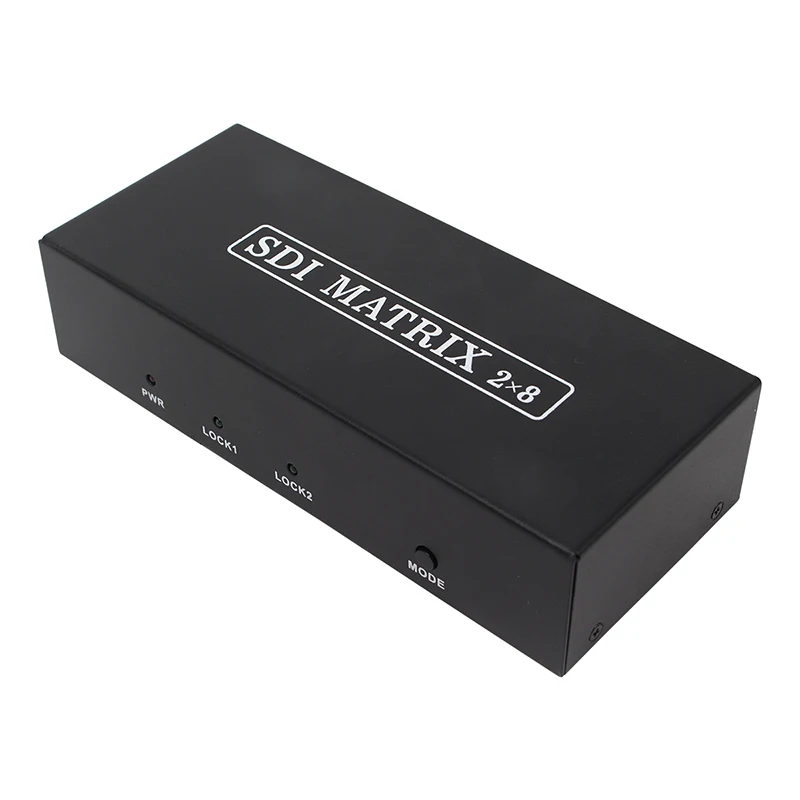

6,0 операционные элементы управления и функции

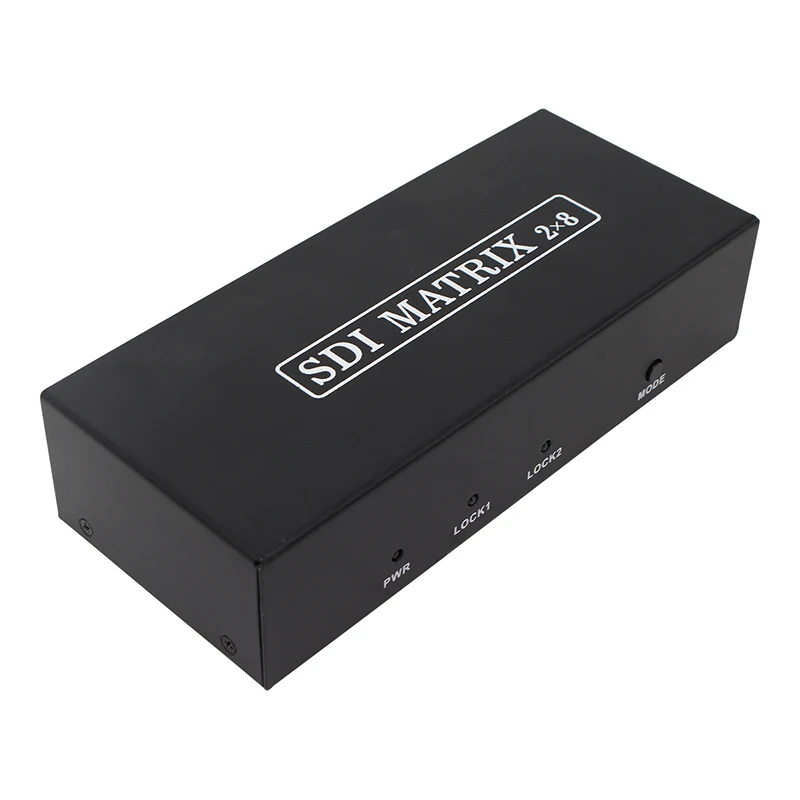

ШИМ: индикатор питания

LOCK1: Показывает сигнал ввода sdi от канала 1 (выходной канал будет SDI1 SDI 2 SDI3 SDI4) .

LOCK2: Показывает сигнал ввода sdi от канала 2 (выходной канал будет SDI5 SDI 6 SDI7 SDI8) .

Режим: кнопка переключения режимов

DC 5V ~ 12V: Поддержка 5V ~ 12V широкий вход напряжения

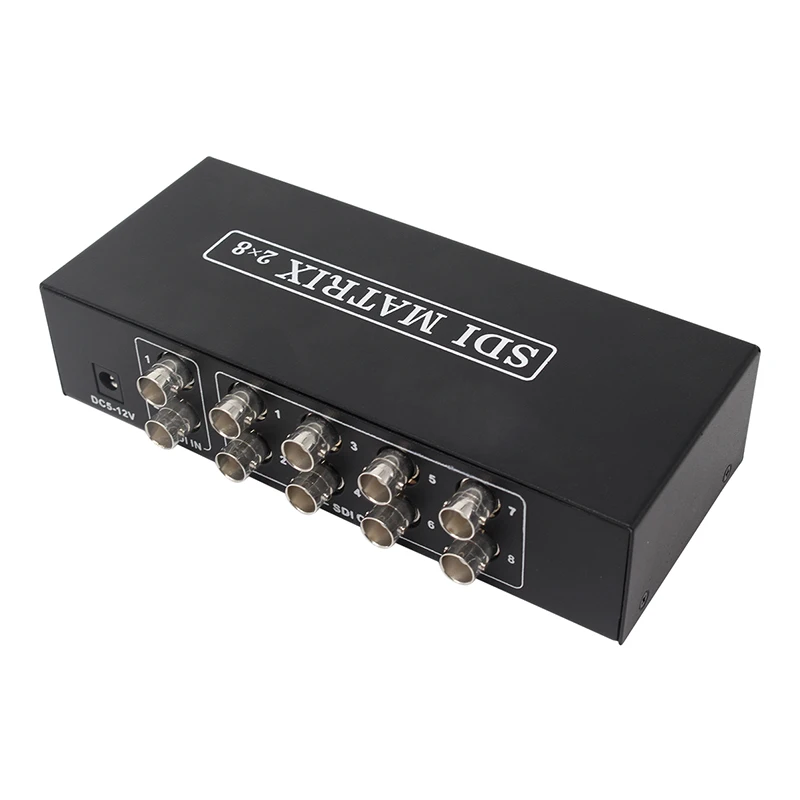

SDI IN: SDI входной сигнал порта (например: Подключение SDI камеры)

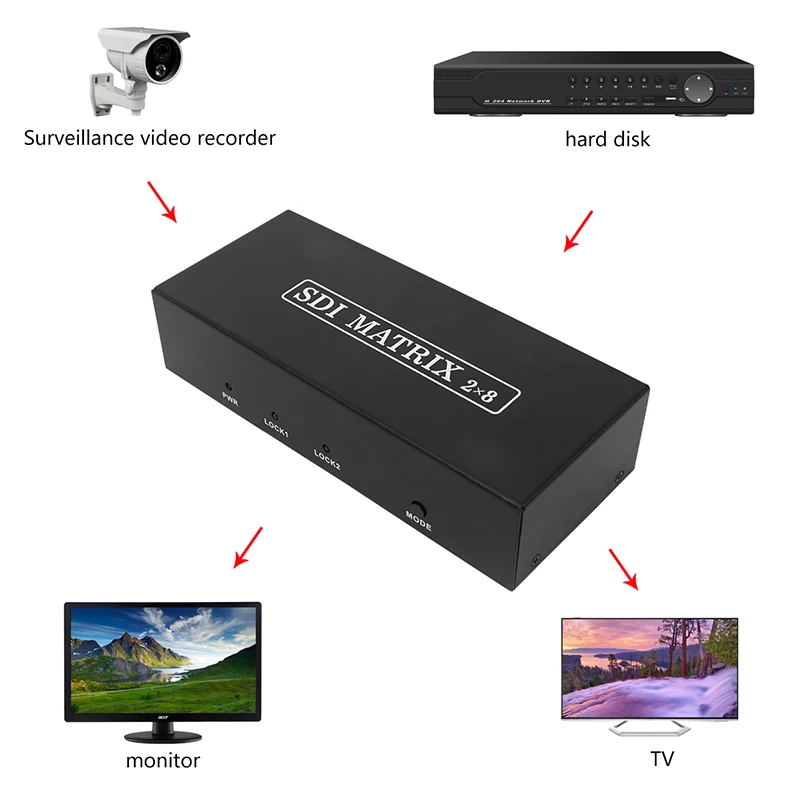

Выход SDI: Подключите выходной порт 1-8 интерфейс к 8 выходным устройствам с интерфейсом SDI, таким как TV,SDI DVR, sdi монитор, проектор, можно подключить одновременно.
