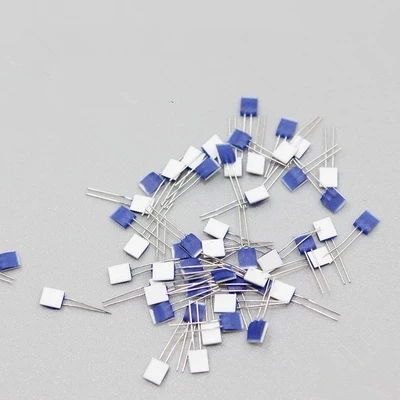

Датчик температуры PT100, Платиновое сопротивление PT1000, Диапазон измерения температуры-70 500 градусов Цельсия, heraeus Германия

PRTDs серии M конструированы для применений большого объема где жизненно важны долгосрочная стабильность, взаимозаменяемость и точность над большим диапазоном температур. Типичные области применения: автомобили, белые товары, HVAC, управление энергией, медицинское и промышленное оборудование.

Номинал

Сопротивление R0

Допуск

DIN EN 60751

1996-07

Допуск

DIN EN 60751

2009-05

100 Ом при 0 °

Класс C

F 0,1

Класс А

F 0,15

Класс B

F 0,3

Класс 2B

F 0,5

1000 Ом при 0 °

Класс C

F 0,1

Класс А

F 0,15

Класс B

F 0,3

Класс 2B

F 0,5

Точка измерения номинального сопротивления определяется на расстоянии 8 мм от конца корпуса датчика.

Диапазон температур:От 70 ° до + 500 ° (непрерывная работа) (возможно временное использование до 550 °)

Допуск класса B/D: от-70 ° до + 500 °

Допуск класса А: от-50 ° до + 300 °

Класс допуска C: от 0 ° до + 150 °

(Диапазон температур:-70 ~ 600 ° -----Купить здесь-70 ~ 850 ° ------Купить здесь-196 ~ 150 ° -----Купить здесь)

Температурный коэффициент:TC = 3850 ppm/K

Выводы:Pt одетый Ni- wire

Рекомендуемая Технология подключения:

Сварка, обжим и пайка

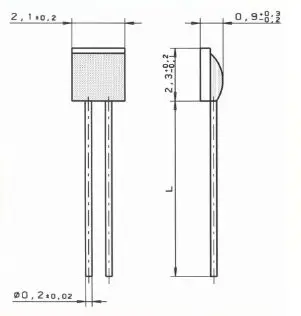

Длина вывода (L):A/B/C:10 мм ± 1 мм

2B:5 мм ± 0,5 мм

Долгосрочная стабильность:Макс. Дрейф R0 0.04% после 1000h при 500 °

Сопротивление вибрации:Ускорение не менее 40g при 10-2000 Гц, зависит от установки

Ударопрочность:Ускорение не менее 100g с полусинусоидальной волной 8 мс, зависит от установки

Условия окружающей среды:Только для сухих сред

Сопротивление изоляции:> 100 МОм при 20 °; >2 МОм при 500 °

Самонагревающийся:0,6 K/mW при 0 °

Время отклика:Ток воды (в = 0,4 м/с): t0.5 = 0,04 с

T0.9 = 0,12 s

Воздушный поток (в = 2 м/с): t0.5 = 2,2 с

T0.9 = 7,0 s

Измерительный ток:100Ω: от 0,3 до 1,0 мА

1000Ω: от 0,1 до 0,3 мА (необходимо учитывать самонагрев)

ПримечаниеДругие допуски, значения сопротивления и wirelengths доступны по запросу.

PT500B-series PRTDs разработаны для больших объемов применения, где жизненно важны длительная стабильность, взаимозаменяемость и точность в большом диапазоне температур. Типичные области применения: автомобили, белые товары, HVAC, управление энергией, медицинское и промышленное оборудование.

Номинал

Сопротивление R0

Допуск

DIN EN 60751

1996-07

Допуск

DIN EN 60751

2009-05

500 Ом при 0 °

Класс B

F 0,3

Точка измерения номинального сопротивления определяется на расстоянии 8 мм от конца корпуса датчика.

Диапазон температур:От 70 ° до + 500 ° (непрерывная работа) (возможно временное использование до 550 °)

Допуск класса B: от-70 ° до + 500 °

Температурный коэффициент:TC = 3850 ppm/K

Выводы:Pt одетый Ni- wire

Рекомендуемая Технология подключения:

Сварка, обжим и пайка

Длина вывода (L):10 мм ± 1 мм

Долгосрочная стабильность:Макс. Дрейф R0 0.04% после 1000h при 500 °

Сопротивление вибрации:Ускорение не менее 40g при 10-2000 Гц, зависит от установки

Ударопрочность:Ускорение не менее 100g с полусинусоидальной волной 8 мс, зависит от установки

Условия окружающей среды:Только для сухих сред

Сопротивление изоляции:> 100 МОм при 20 °; >2 МОм при 500 °

Самонагревающийся:0,4 K/mW при 0 °

Время отклика:Ток воды (в = 0,4 м/с): t0.5 = 0,05 с

T0.9 = 0,15 s

Воздушный поток (в = 2 м/с): t0.5 = 3,0 с

T0.9 = 10,0 s

Измерительный ток:500Ω: от 0,1 до 0,7 мА
