Адаптер для платы шагового разрыва Nema 23, расширитель тока для 3D-принтера, для TB6600 TMC2160, драйвер шагового двигателя, 2 шт., MKS CD

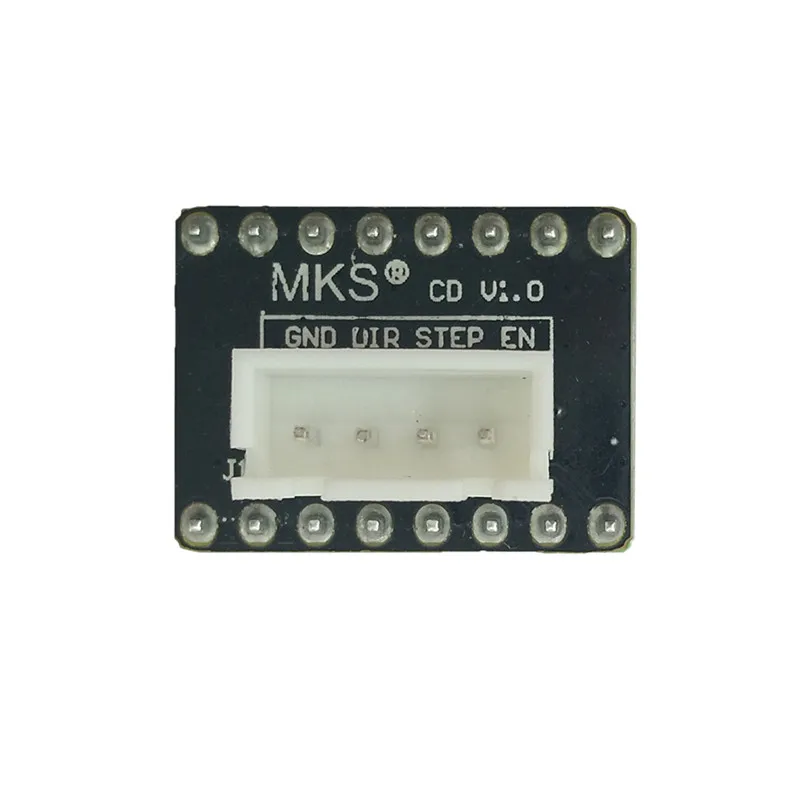

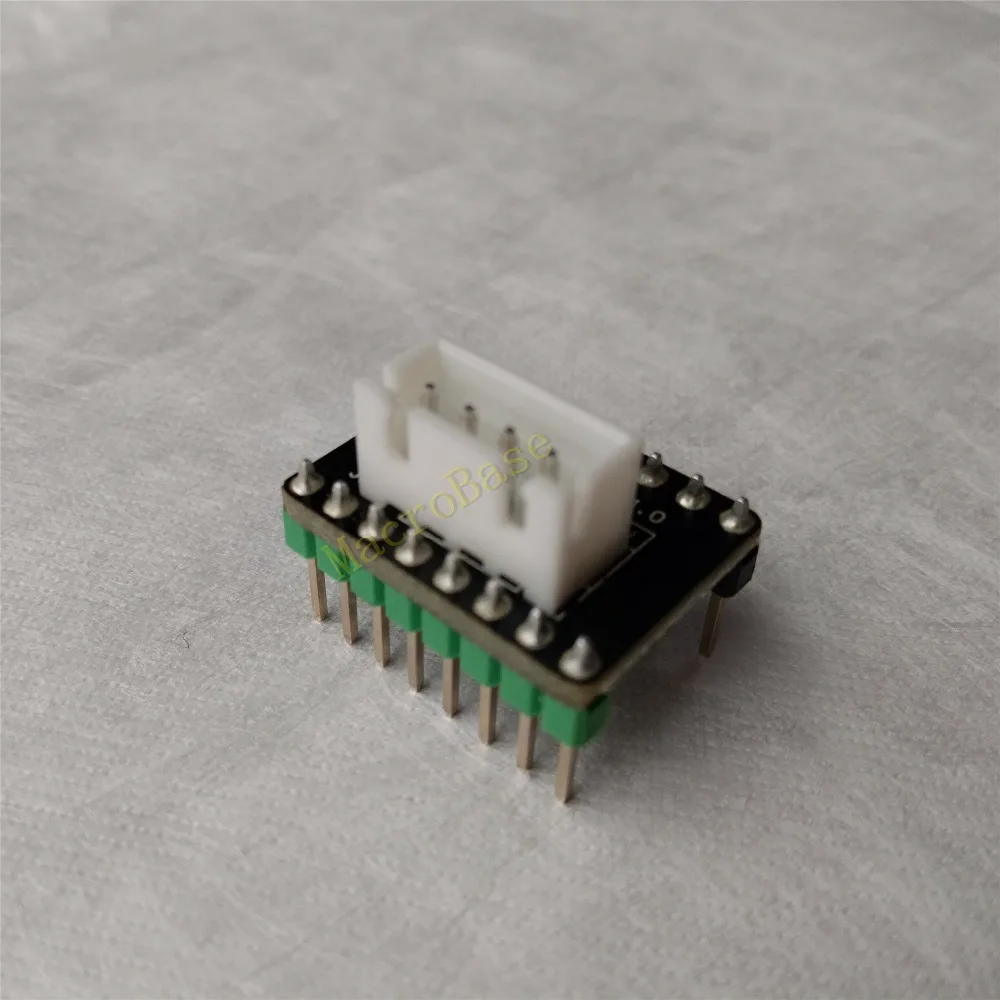

Название: MKS CD

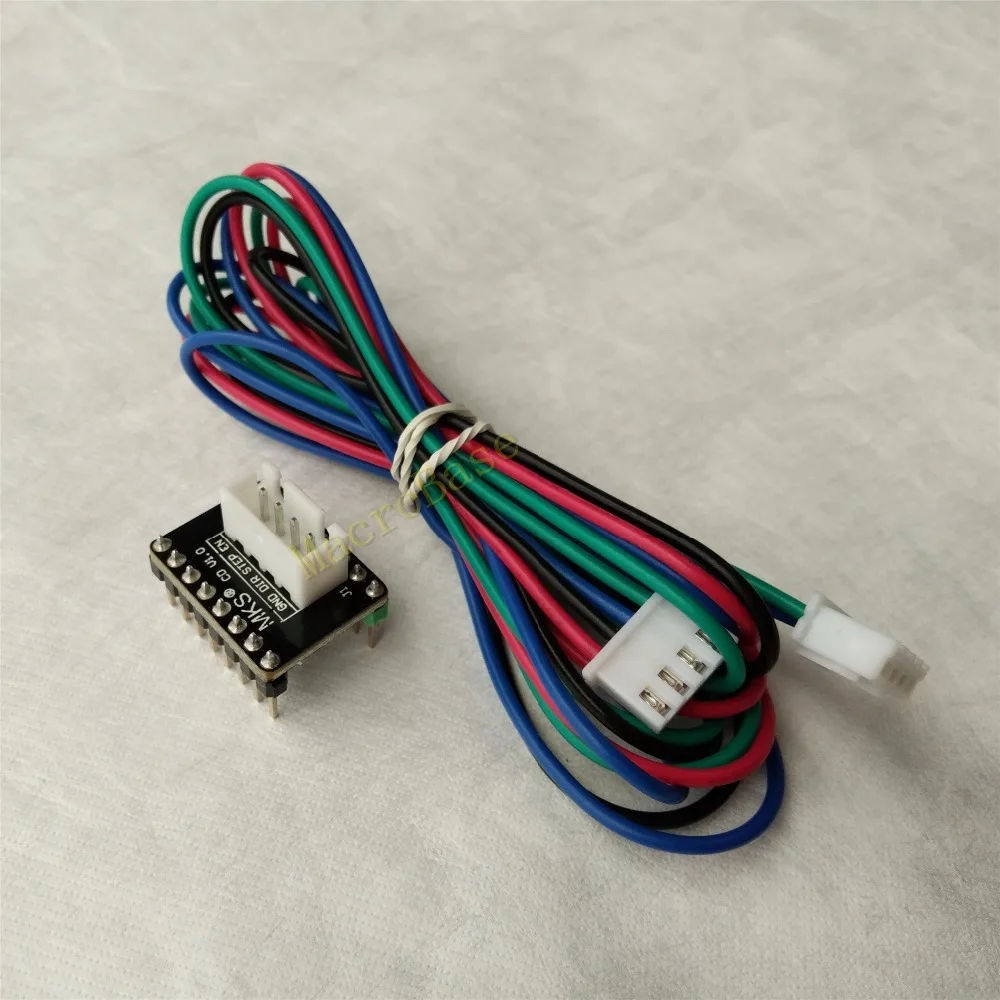

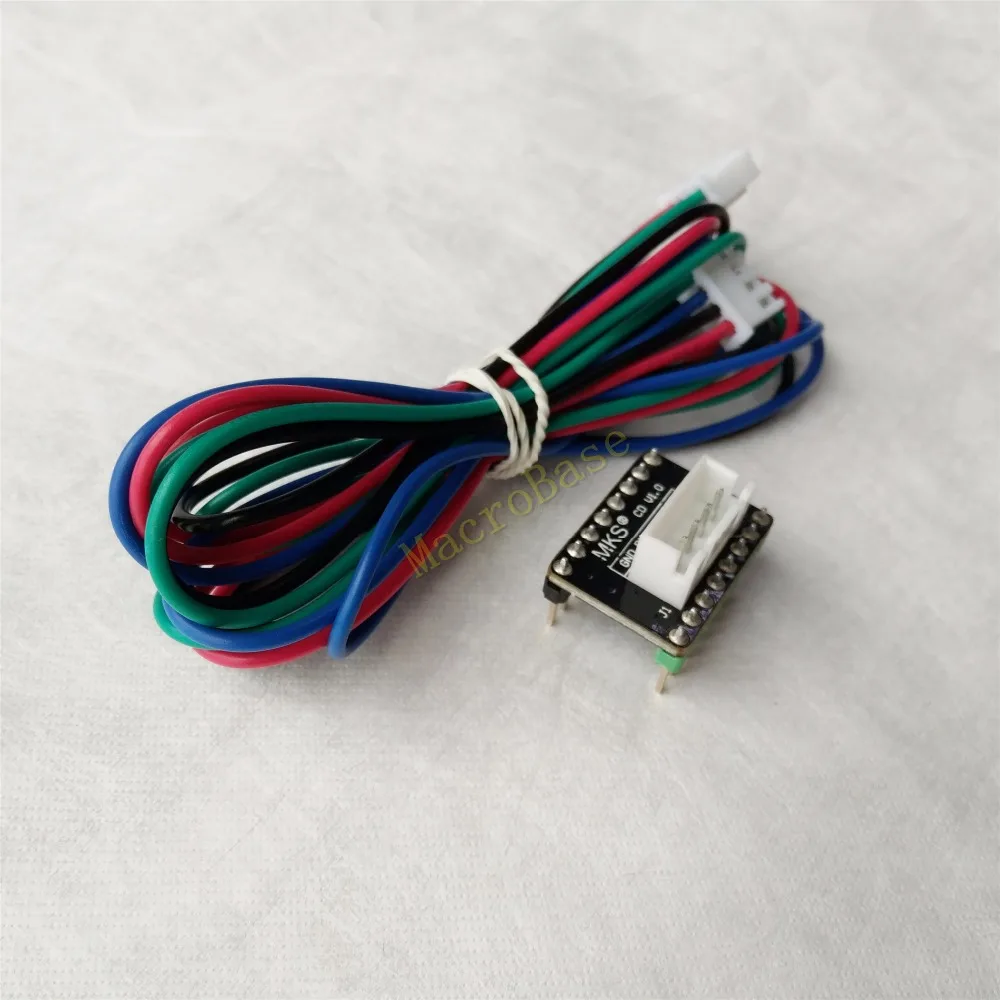

Список доставки:

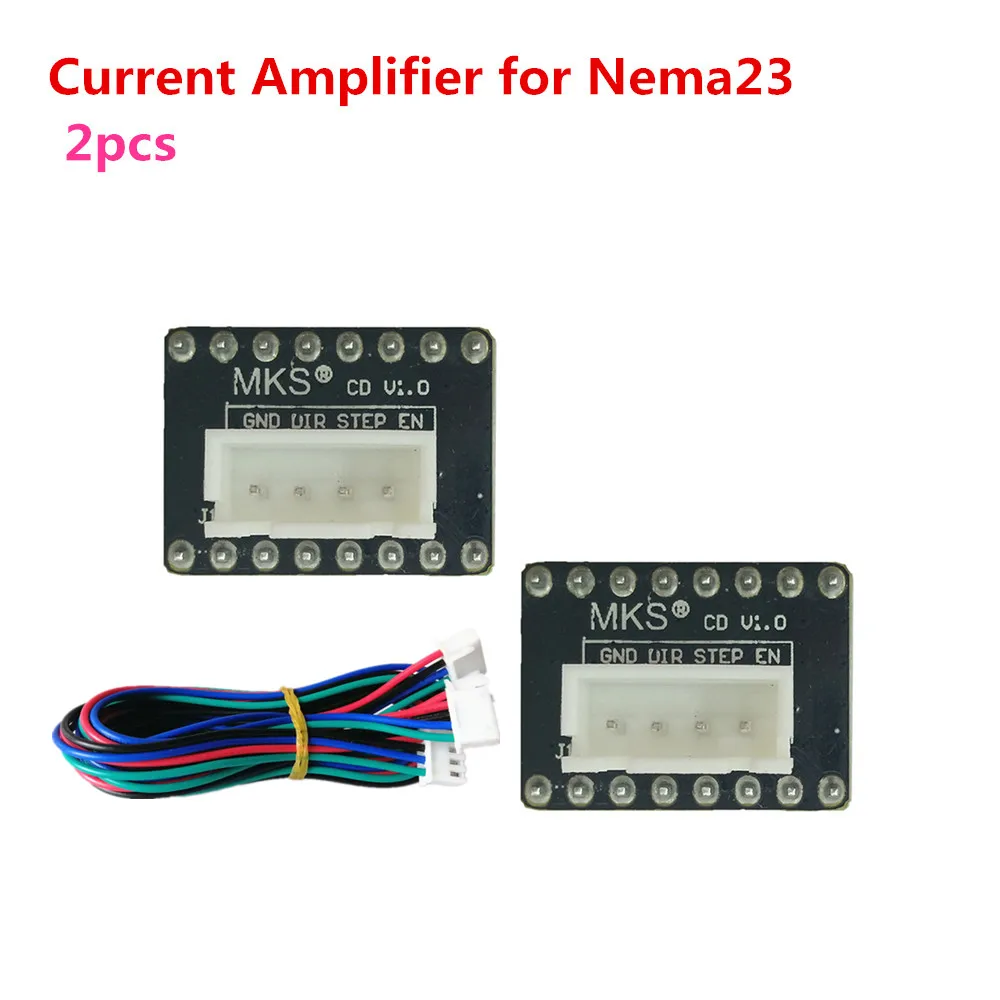

2 шт. * MKS CD

2шт * 4pin кабель

Описание

42 Мотор-драйвер 3D принтера на рынке заключается в том, что прямое первичное IC подключение к драйверу двигателя IC, ток, потребляемый каждым интерфейсом, не будет превышать 2 мА.

Материнская плата MKS Gen, которую мы проектируем, имеет сигнальный порт, который может выводить сигнал от водителя двигателя. Мы предлагаем использовать 4988, 8825 и т. д. мотор-драйвер.

Как правило, что 57/86 входов шагового драйвера, является оптической изоляцией муфты, в основном для предотвращения помех. Каждый драйвер двигателя имеет 3 входа. RU включить порт управления переключателем двигателя.

Пул импульсный порт контролирует движение положения двигателя или скорости, интерфейс направления DIR контролирует направление движения двигателя.

Ток драйвера общих оптических соединительных интерфейсов составляет около 10 мА, один драйвер приводит в действие один двигатель.

Один драйвер потребляет большую часть управляемого тока 30 мА, после X, Y, Z, E подключения к четырем общим драйверу двигателя 57/86, который будет нуждаться в токе 100 мА на работе.

Легко обжечь 3dprinter IC control board в том случае, если Построить связи напрямую, но за то, что не увеличить ток.

Плата расширения MKS CD может регулировать сигнал управления потоком, чтобы избежать привода двигателя с оптической изоляцией генерировать пресс на основной IC, таким образом, Ramps1.4, MKS Gen и другая основная плата с Пятью большими двигателями могут работать полностью без давления.

Применение

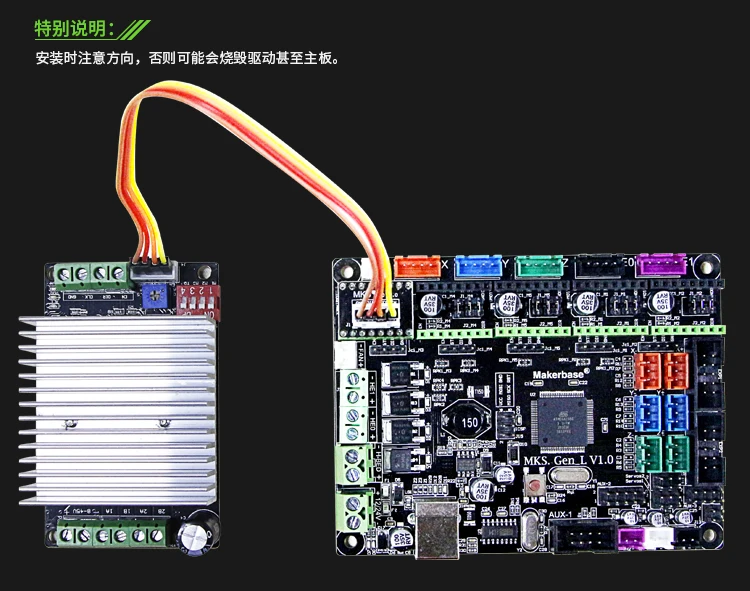

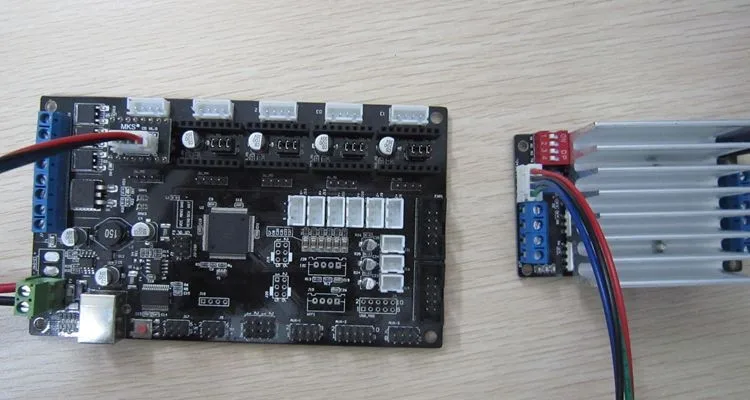

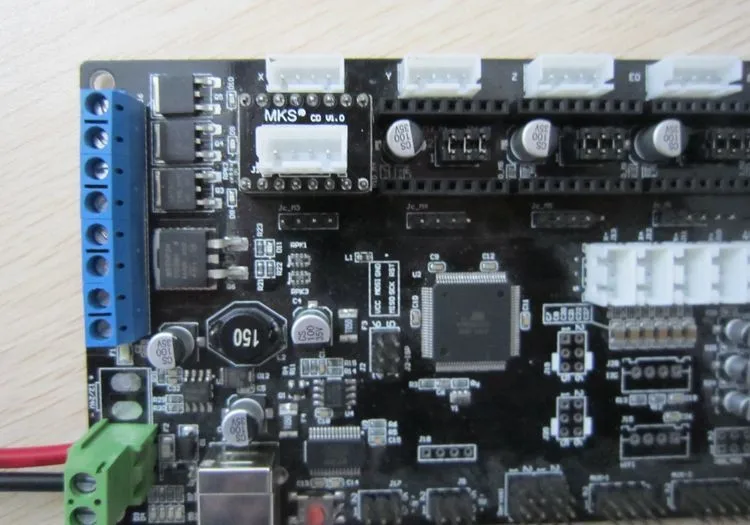

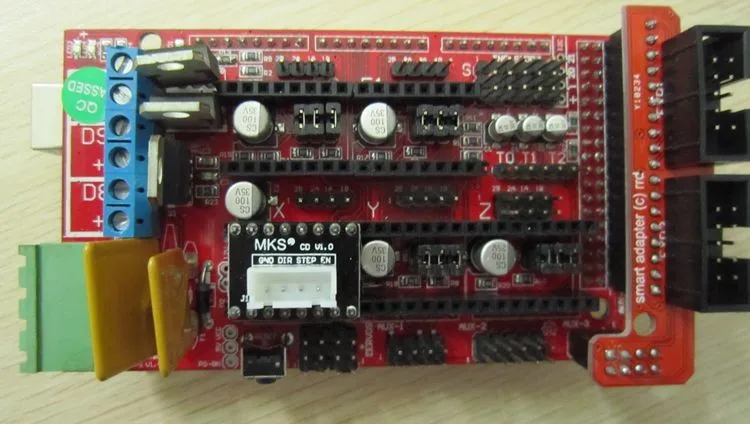

Вставьте компакт-диск MKS непосредственно в разъем драйвера, выводит контрольный сигнал из вышеуказанного белого порта карты. Обратите внимание на направление гнезда.
