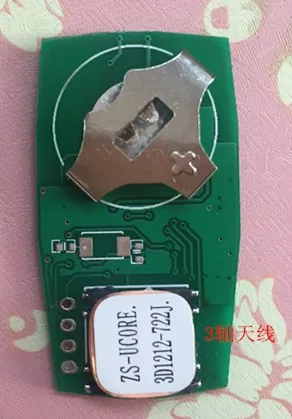

3. Низкочастотная приемная антенна x/y/z.
4. Кнопки дистанционного управления.

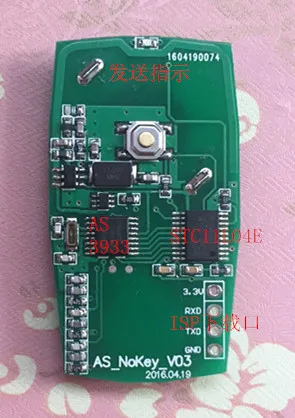

5. Загрузка и коммуникационный интерфейс (сварочный диск).
7. Расстояние пробуждения 1-3 м
8. Мощность в режиме ожидания 2ua.
Управление процесс:
1. Аккумулятор CR2032 установлен на плате базовой станции, и плата отправки подключена к компьютеру с помощью мобильной передачи данных Android (или питания DC12V вставляется).
2. Идеальное расположение приемной антенны параллельно приемной антенне (самое дальнее расстояние).
3. Включите выключатель питания, плата базовой станции подключена, плата базовой станции начинает отправлять сигнал пробуждения (плата базовой станции 433 радиочастотная подготовка принимает пульт дистанционного управления, плата возврата данных время ожидания составляет около 4S без звукового сигнала реле данных не перемещается), В тех случаях, когда LF wake-up сигнал передается, исследование индикатор светильник-светильник ed один раз, и STC один чип пробуждается после того, как дистанционный пульт доска получает wake-up сигнала. В то же время, модуль радиочастотной передачи 433M используется для имитации HCS300/301 66bit фиксированного кода (также пользовательский или скользящий код) данных, которые будут отправлены 3 раза непрерывно. Плата трансмиссии декодирует полученные данные. После проверки правильности реле звуковой сигнал звонит 1-3 звука, и светильник индикатора исследования.
4. Ручной режим: базовая станция загрузки по умолчанию автоматический режим (интервал 4S цикл отправляет сигнал LF), удерживайте кнопку Auto_Key, затем откройте.
Источник питания базовой станции, звуковой сигнал после звука, режим ручного изменения свободного режима и автоматическое переключение режима. Ручном режиме
Следующий сигнал LF не будет отправлен автоматически, необходимо нажать кнопку Auto_Key, отправить сигнал LF сразу и так далее.
Будут получены высокочастотные данные (ожидание 4S).
5. Примечание: причина, по которой Базовая пластина не двигается после получения 4S:
1). Расстояние приемника далеко (плата является испытательной платой, фактический эффект высокочастотного дистанционного управления плохой, некоммерческий уровень используется только для тестирования, И он не используется для оценки производительности тестовой платы. Конечно, тест на низкочастотную корреляцию соответствует диапазону применения и фактического использования проекта, и резонанс антенны должен быть обращен внимание. "Конденсатор, соответствующий для дальнейшего повышения LF эффекта, AS3933 имеет 32PF шаг за шагом настраиваемая емкость.
2). Пульт дистанционного управления учится и учится снова?
6. Управление общий процесс: плата дистанционного управления пробуждается- - > Пробуждение после аналогового кодирования 433M send - > 433M принимающий сигнал плата трансмиссии-> плата базовой станции проверьте, чтобы получить данные легальность-> для открытия релейного выхода, индикаторная лампа, зуммер.
7. Подробные инструкции по эксплуатации. Пожалуйста, запросите инструкции, которые немного отличаются от приведенных выше, но примерно одинаковый способ работы.
