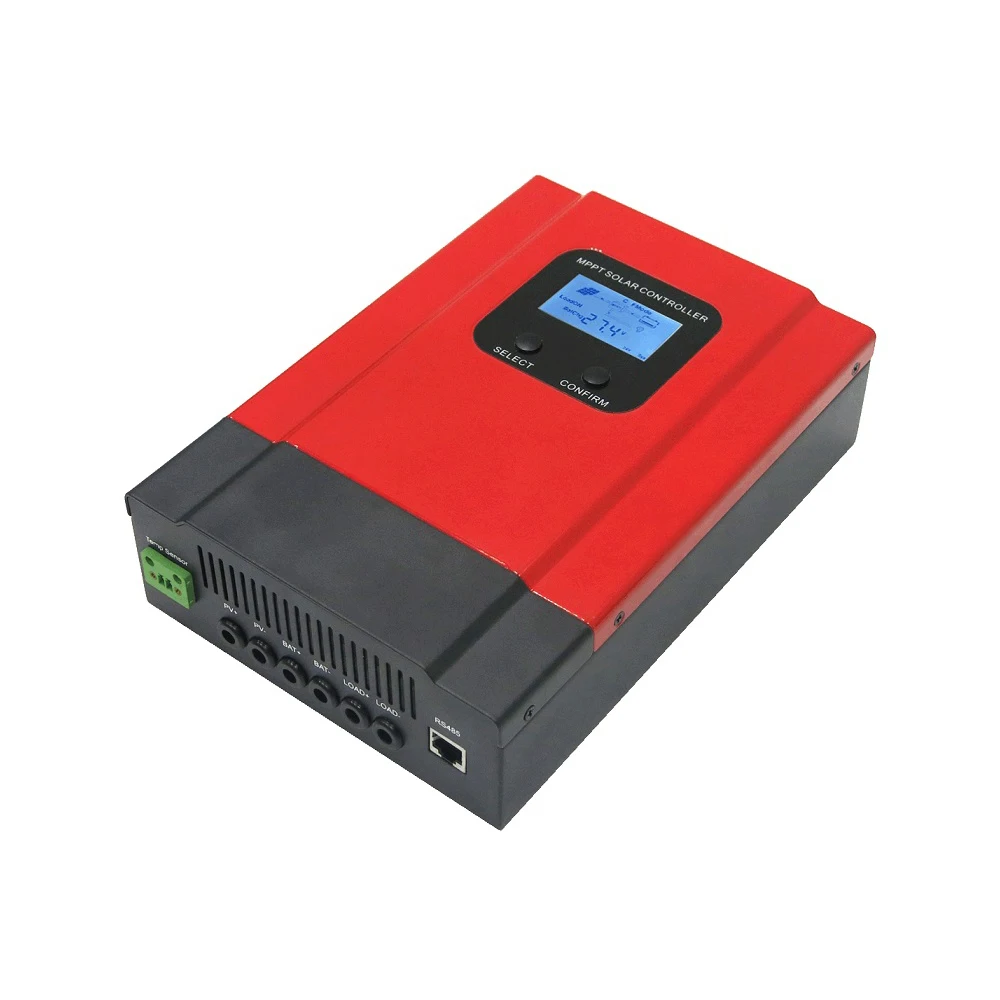

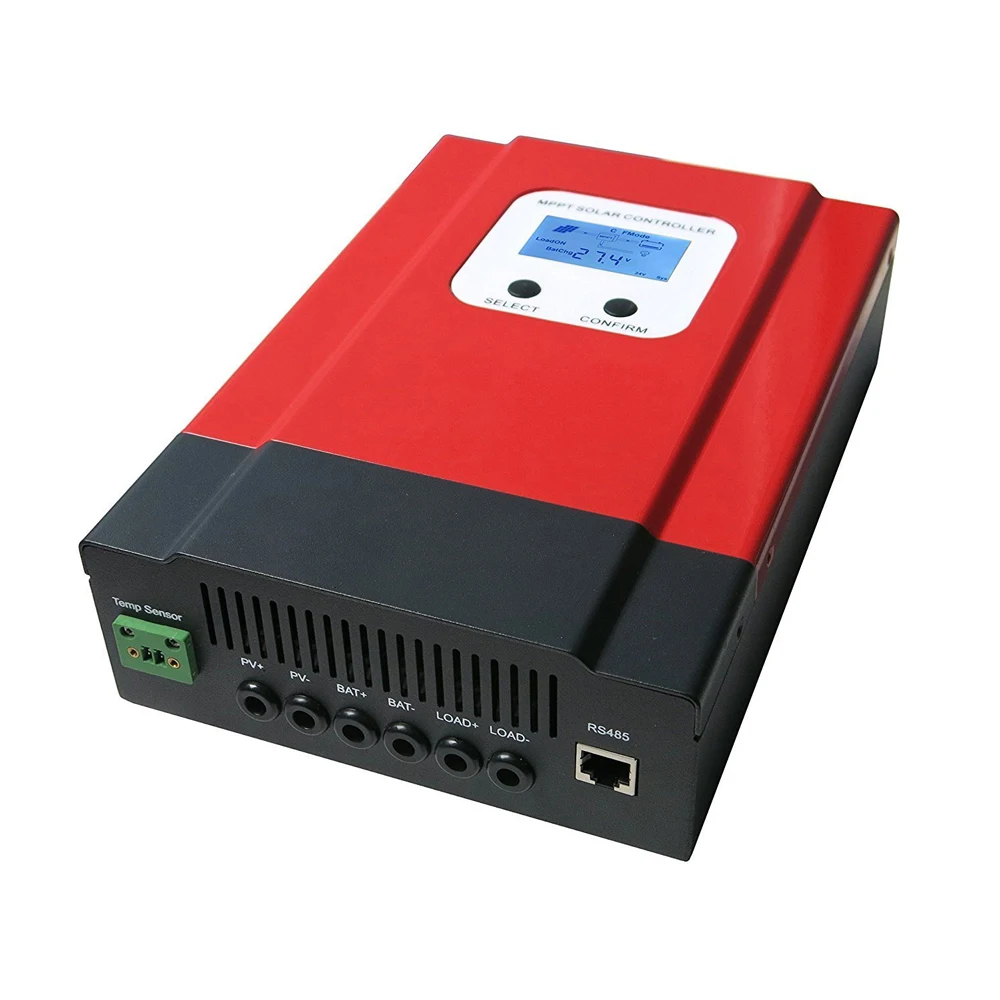

Контроллер заряда солнечной батареи eSMART3 40A MPPT, 12 В, 24 В, 36 В, 48 В постоянного тока, автоматический, с ЖК-дисплеем RS485, Wi-Fi, мобильным приложением

Новый модернизированный eSmart3- 40A 60A MPPT регулятор солнечного заряда 12 В 24 в 36 в 48 в автоматическое управление Подсветка ЖК-дисплей макс. 150 в вход RS485 связь с ПК

Введение:

ESmart3 серия третьего поколения eSmart со слежением за максимальной точкой мощности, контроллер, исходя из eSmart1, eSmart2 серии со слежением за максимальной точкой мощности, контроллер, мы обновляем дисплей с обратной стороны-светильник ЖК-дисплей дисплей, нагрузка способ контроля, а так же возможность подключения, внутренняя структура, уменьшить статическое Автономное потребление в режиме ожидания, энергосбережение и многое другое просто для небольшой системы. И т. д. Он оснащен эффективным алгоритмом управления MPPT для отслеживания максимальной точки мощности PV-массива. Значительно улучшает использование солнечной панели. Его Интеллектуальный ЖК-дисплей и верхний ПК, в основном удобный для клиентов для проверки, записи и настройки параметров. Он широко используется в Автономной солнечной системе, базовой станции связи солнечной системы, бытовых солнечных систем, уличный светильник солнечных систем, поле мониторинга и других областях и т. Д.

1 Высокоэффективный алгоритм управления MPPT, эффективность MPPT ≥ 99.5%, эффективность преобразования всей машины до 98%;

2 12V/24V/36V/48V система автоматического распознавания, пользователи могут использовать его в другую систему удобно.

3 максимальное входное напряжение PV: DC150V

4 режима зарядки: три этапа (быстрая зарядка, постоянный заряд, Плавающий заряд). Это продлевает срок службы батарей.

5 Режим разрядки: Режим ВКЛ/ВЫКЛ, режим управления напряжением PV, контроль времени, режим PV & Time control.

6u Рекомендуемые типы батарей: Затопленные, герметичные свинцово-кислотные, гелевые батареи. Другие типы батарей также могут быть определены.

7 большая часть информации может быть предоставлена ЖК-дисплеем, таким как: номер модели, входное напряжение PV, тип батареи, напряжение батареи, зарядный ток, мощность зарядки, рабочее состояние и так далее. Также информацию о клиенте, такую как название компании, веб-сайт и логотип, можно добавить в программное обеспечение Solar Eagle.

8 RS485, мы также можем предложить протокол связи, это удобно для управления интеграции пользователя.

9 сертификатов CE, RoHS, FCC. Мы можем помочь клиентам одобрить другие сертификаты.

10 1 год гарантии.

Отображение и настройка параметров:

Информация о ЖК-дисплее

Установите тип батареи и режим контроля нагрузки

Параметр:

Модель

20А

30A

40А

50A

60А

ESmart3-12V/24V/36V/48V-series

Режим зарядки

MPPT (максимальное отслеживание точки мощности)

Эффективность MPPT

≥ 99.5%

Тип системы

DC12V/24V/36V/48V

Автоматическое распознавание

Входная характеристика

PV Макс. Напряжение (VOC)

12V/24V/36V/48V системы

150 в

Высокая точка защиты входного напряжения

12V/24V/36V/48V системы

150 в

Номинальная мощность PV

12V система

260 Вт

390 Вт

520 Вт

650 Вт

780 Вт

24V системы

520 Вт

780 Вт

1040 Вт

1300 Вт

1560 Вт

36В тормозной системы

780 Вт

1170 Вт

1560 Вт

1950 Вт

2340 Вт

48V системы

1040 Вт

1560 Вт

2080 вт

2600 Вт

3120 Вт

Характеристика заряда

Режим зарядки

MPPT (максимальное отслеживание точки мощности)

Метод зарядки

3-этап: постоянный ток (быстрая зарядка)-постоянное напряжение-плавающая зарядка

Выбираемый тип батареи s (по умолчанию используется гелевая батарея)

12V/24V/36V/48V

Затопленный, герметичный свинцово-кислотный, гелевый Аккумулятор

(Другие типы батарей также могут быть определены)

Номинальный ток заряда

12V/24V/36V/48V

20А

30A

40А

50A

60А

Характеристики выходного разряда

Выходное напряжение

На основе напряжения батареи

Выходной контроль

Режим включения, режим выключения, режим управления напряжением PV, контроль времени, управление временем PV +

Дисплей/коммуникация

ЖК-дисплей/верхняя часть ПК (RS485)

Тип системы, напряжение PV, напряжение зарядки, зарядный ток, мощность зарядки, температура

Другие параметры

Функция защиты

Да

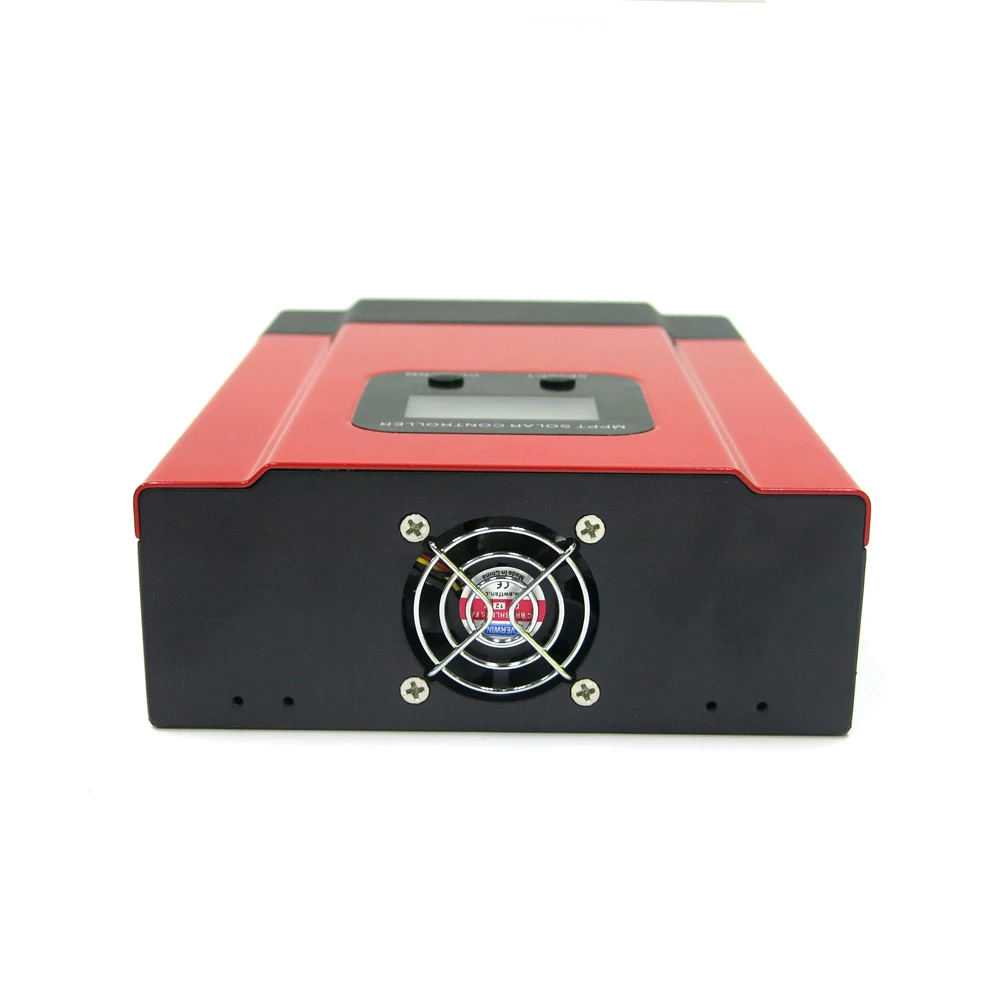

Термические методы

Вентилятор охлаждения

Размер упаковки ДхШхВ (мм)

289*204*101

306*210*120

Вес нетто (кг)

2,3

2,6

Вес брутто (кг)

3.

3,5

Тип механической защиты

IP 25

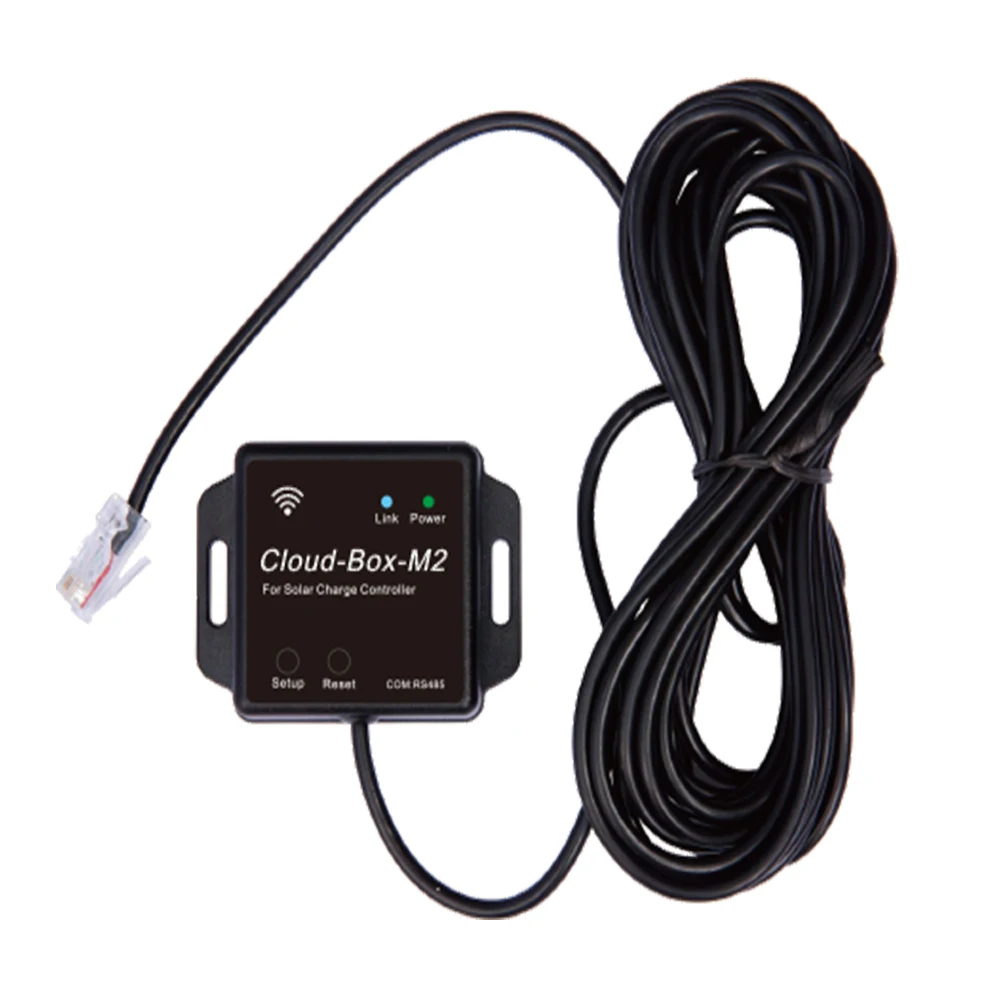

WIFI модуль (опционально):Wi-Fi и кабель ПК будут отправлены Почта Китая, если приобретены отдельно!

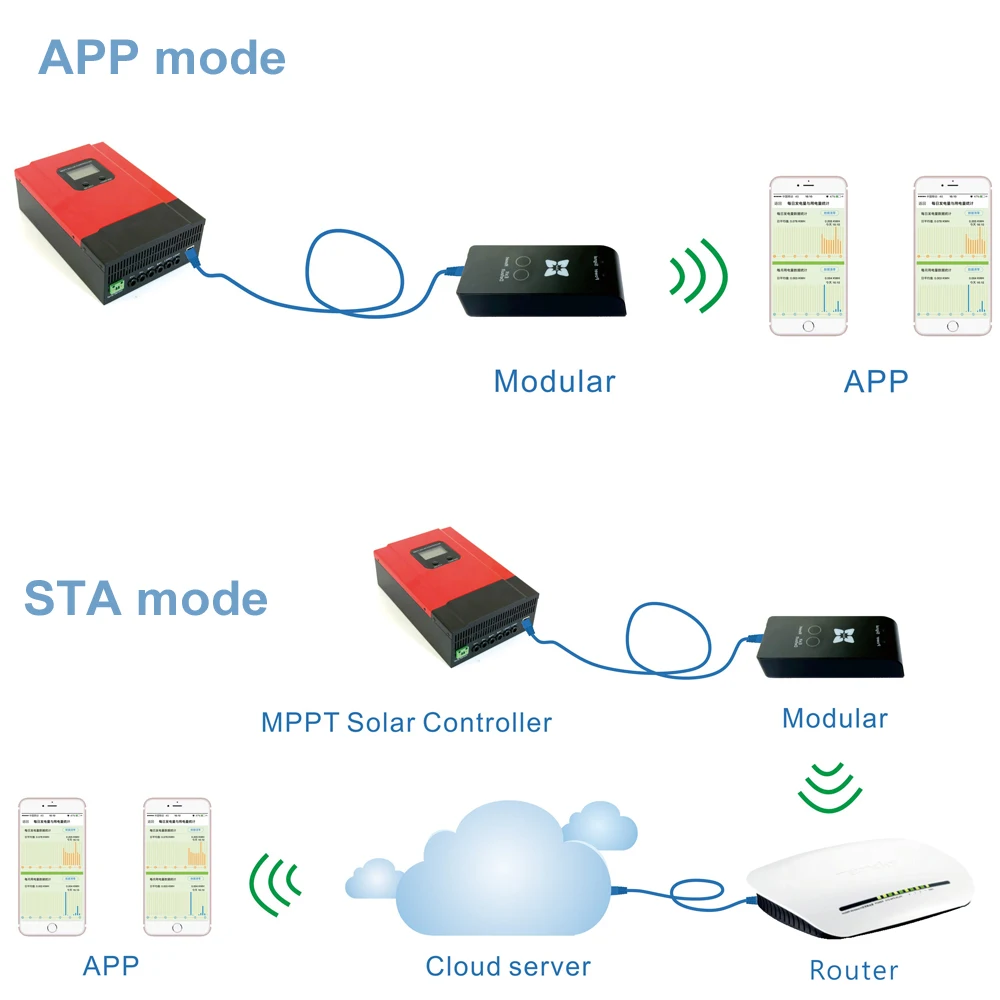

Два типаРабочийРежимS:

1. Режим маршрутизации точки доступа Wi-Fi, точка доступа (указанный как режим AP ниже), в этом режиме Cloud-Box-M1 выступает в качестве точки доступа, позволяя другим беспроводным терминалам получить доступ и обеспечить доступ к данным;

2. Режим беспроводного терминала, станция (именуемая как режим STA ниже), облачный ящик-M1 может быть подключен к маршрутизатору Wi-Fi hotspots, но сам по себе не принимает беспроводной доступ.

Использование ключевых инструкций:

Выход/нажатие по умолчанию: нажмите на кнопку --- переключение в режим AP/STA

Длительное нажатие в течение 6 ~ 8 секунд --- в режиме STA, что позволяет Cloud-Box-M1 войти в состояние ожидания STA (сбросПарольМаршрутизатора в последний раз)

-- В режим AP, переинициализация прошивки после обновления

Кнопка сброса: переключатель сброса.

Индикатор состояния режима работы:

При перезапуске питания или нажатии кнопки Reset:

Если «Сигнальный» светильник будет продолжать светить в течение 10 секунд, а затем мигать, это означает, что он работает в режиме AP.

Если мигающий светильник «сигнал»Немедленно, Это означает, что работает в режиме STA.

Шаги настройки в режиме AP:

1. Убедитесь, что Cloud-Box-M1 в режиме AP.

2. Найдите точку доступа Wi-Fi-«MyGreen-Solar-XXXX» в мобильном телефоне с паролем «88888888» для подключения точки доступа.

3. Откройте приложение на мобильном телефоне или планшете и перейдите на главную страницу, нажмите на режим «/AP» в верхнем левом углу, чтобы войти в центр мониторинга.

Шаги настройки в режиме STA:

1. Убедитесь, что Cloud-Box-M1 в режиме AP

2. Подключение к точке доступа маршрутизатора на мобильном устройстве

3. Убедитесь, что Cloud-Box-M1 в диапазоне сигнала маршрутизатора.

4. Как только Cloud-Box-M1 настроен, с hotspot нажмите на «Поиск по локальной сети» для поиска устройства; under4G (или cellular) или подключен к hotspot, нажмите на «сканирование qr-кода», отсканируйте qr-код Cloud-Box-M1 для поиска устройства.

5. Для первой настройки откройте приложение на мобильном телефоне или планшете и перейдите на главную страницу, нажмите на «Меню» в правом верхнем углу, а затем нажмите на «Добавить устройство» для ввода пароля. После нажатия кнопки «ОК» для подтверждения выполните поиск всех устройств «Cloud-Box-M1» в диапазоне сигнала маршрутизатора. Как только совпадают, нажмите на кнопку «назад» в левом верхнем углу, вернитесь на главную страницу, выберите нужный из списка, чтобы войти в центр мониторинга.

Управление списком устройств:

На домашней странице для версии IOS проведите пальцем влево и вправо, чтобы управлять списком, выберите «Editor», затем «Rename». Выберите «Share QRcode», чтобы поделиться qr-кодом текущего устройства; Нажмите на кнопку «Delete», удалив актуальную информацию об устройстве. (Для версии Android, нажмите на устройство, необходимое для управления в списке, а затем появится список, читающий «Rename», «Share QRcode», «Delete».)

Советы: этот продукт в настоящее время подходит для использования серии eSmart3 и серии Wiser3.
