Плата ЖК-контроллера H DMI + VGA + 2AV + Audio для ЖК-экрана 10,1 дюймов 1024x600 HSD101PFW2 LP101WSA
VS DISPLAY's store - Надежность 98%
Более 882 подписчиков, дата открытия магазина 24.03.2012
- Положительные оценки: 98% (87)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 98%
Последнее обновление: 20.05.2022
0 Отзывов
1 Заказов
0 Отзывов
1 Заказов
0 Отзывов
0 Заказов

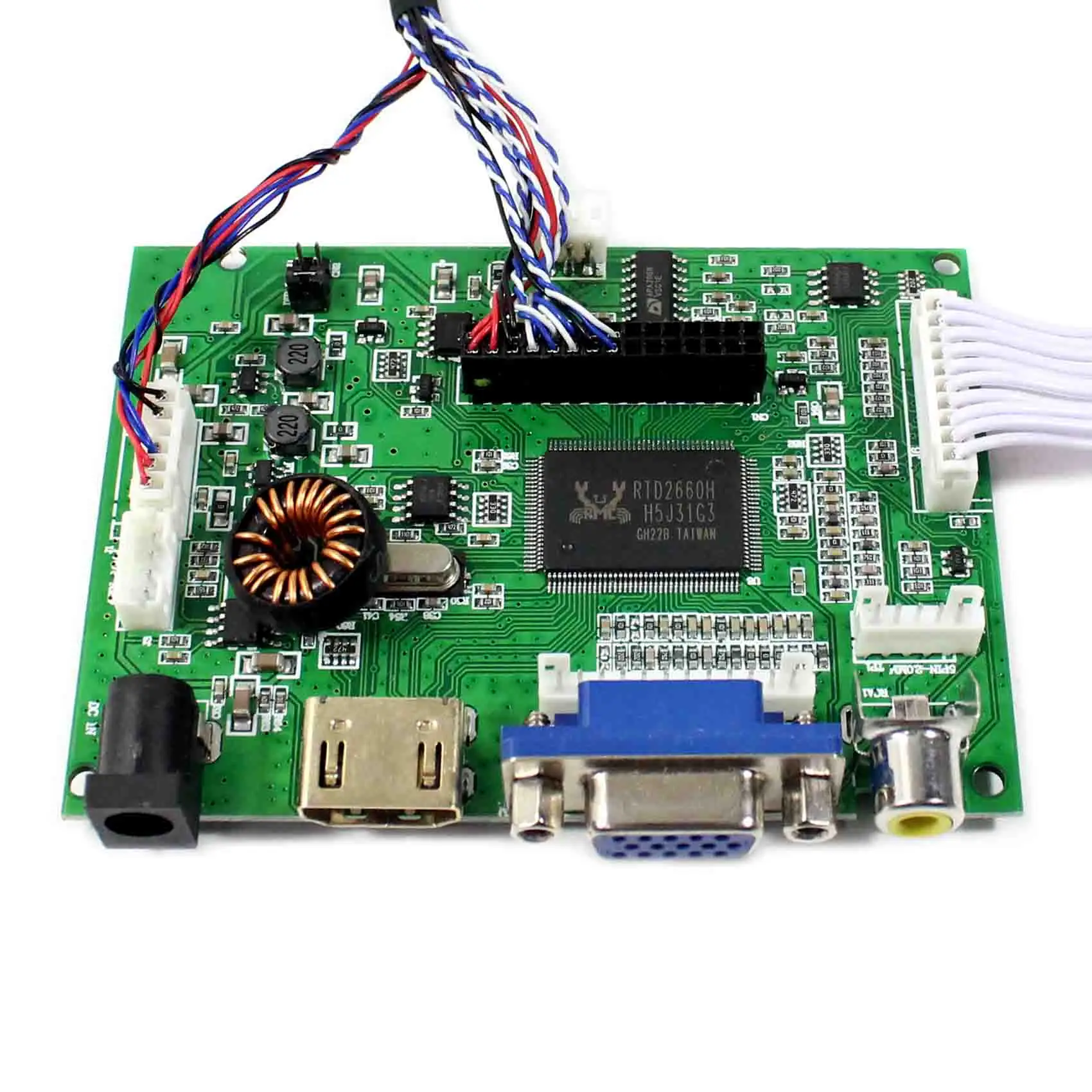

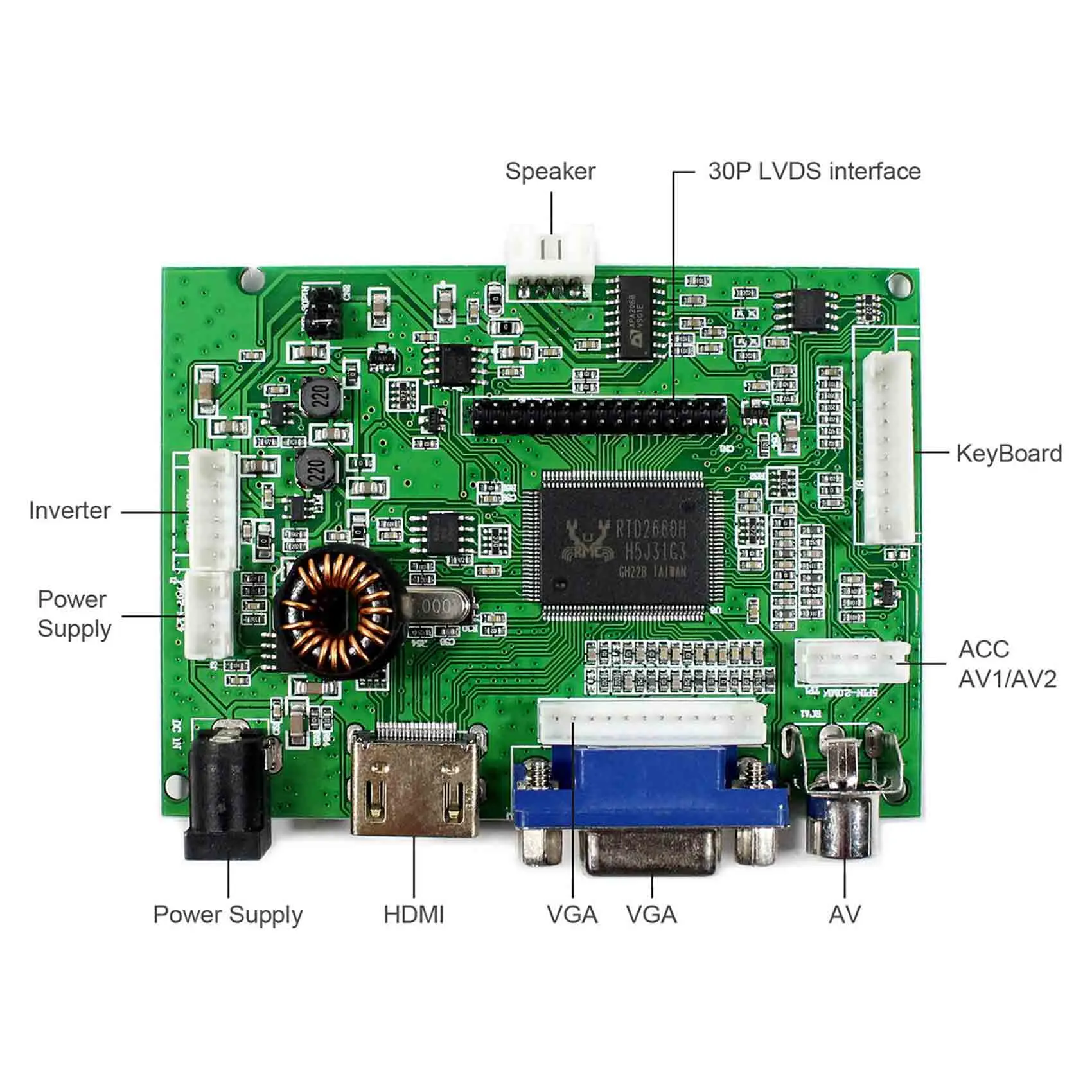

Плата ЖК-контроллера: HDMI VGA 2AV LCD плата работает для LVDS интерфейс ЖК-экран Входной адаптер питания: 12Vdc более 2А. Поставляется в режиме ожидания, когда не входной сигнал Модель в режиме ожидания <1 Вт Видео вход: HDMI VGA AV1 AV2 Аудио вход: HDMI Аудиовыход: динамик (4-контактный разъем PH2.0) Реверсивный: поддержка. Он автоматически переключается на AV2, когда разъем ACC до 12 В OSD: яркость контрастность Авто язык и так далее Язык : Английский Французский Немецкий Испанский итальянский и так далее Размер платы: 91 мм x 66 мм x 12 мм Совместимость с: 10,1 дюймов 1024X600: LTN101NT02 B101AW03 N101L6 LP101WSA BT101IW03 CLAA101BN01 HSD101PFW2 N101BFE CLAA101WB03 B101AW06

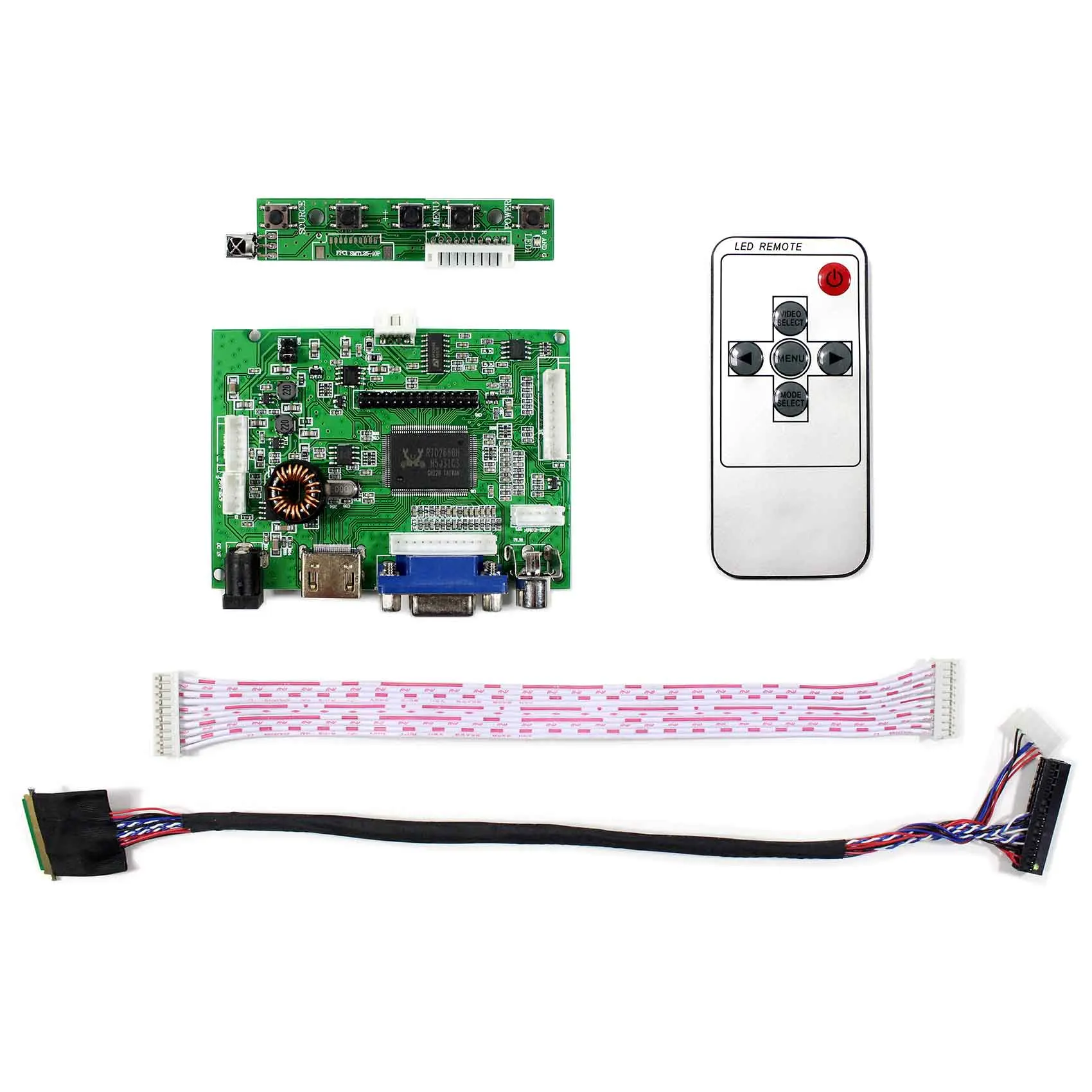

Упаковочный лист: 1 × HDMIVGA 2AV АудиоПлата ЖК-контроллера VS-TY2662-V196 1 × 40-контактный сигнальный кабель1 × Клавиатура с кабелем 1 × Пульт дистанционного управления (батарея в комплект не входит)
Установка и внимание:
1.Входное напряжение платы ЖК-контроллера должно быть 12 В постоянного тока (за исключением некоторых досок, которые отмечены необходимостью использования 5 в постоянного тока), ток мощности рекомендуется для 2А или больше 2А. Если вы не уверены, пожалуйста, подтвердите на странице ссылки на покупку или подтвердите с продавцом. (ВАЖНО: если используется неправильный адаптер питания, плата может быть сожжена, поэтому, пожалуйста, позаботьтесь об этом.)
2.Не изменяйте настройки платы контроллера, все платы были установлены с совместимой прошивкой и правильной настройкой, и сигнальный кабель уже подключен на плате. (Контактный разъем кабеля сигнала на плате с отметкой Pin1.)

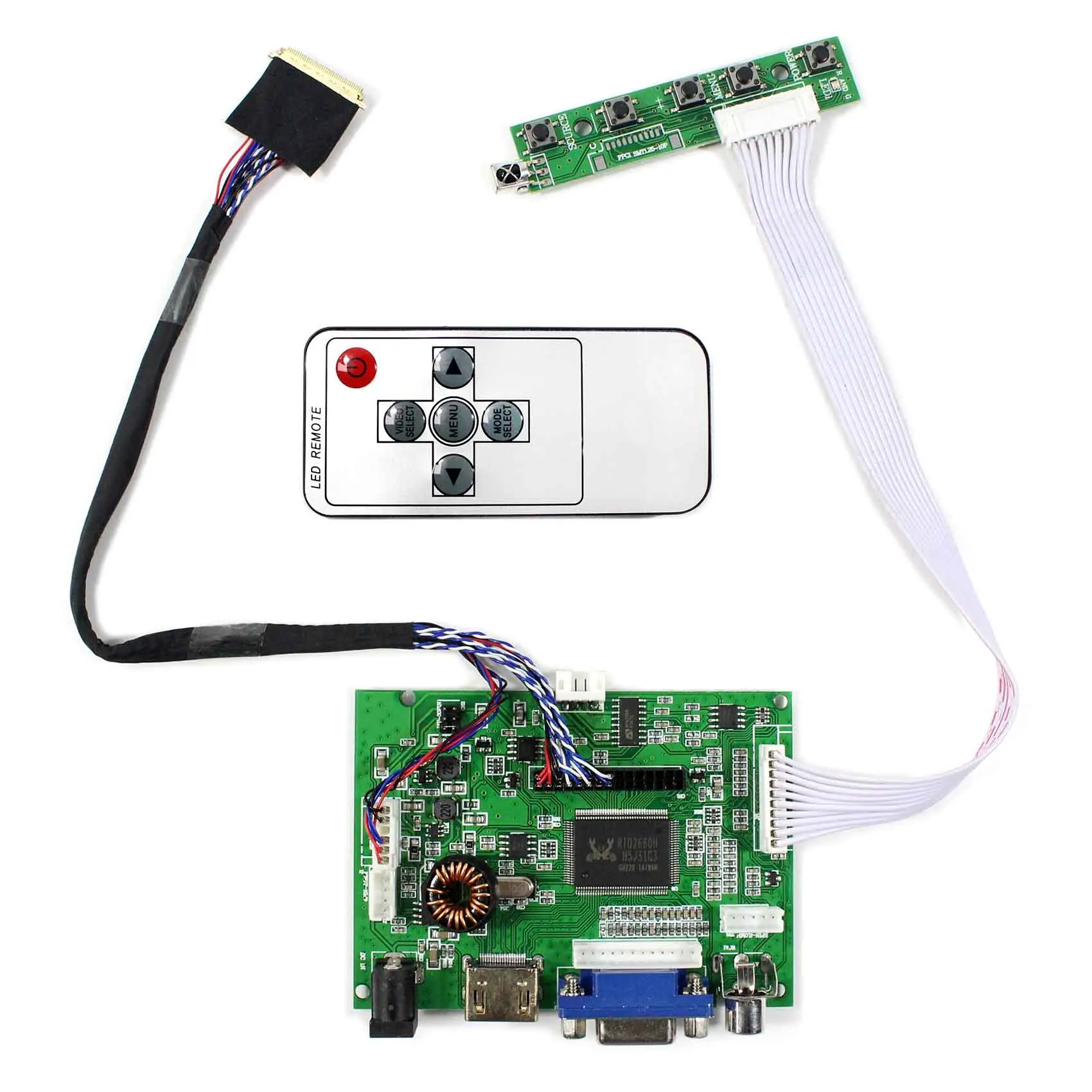

3.Для подключения кабелей см. Изображение ссылки на покупку. (ВАЖНО: если соединение с неправильным направлением, иногда может повредить ЖК-дисплей, поэтому, пожалуйста, позаботьтесь об этом.) Перед включением подтвердите, подключен ли сигнальный кабель между ЖК-экраном и платой контроллера к правильному контакту, И подтвердите, подключен ли экранный кабель задней подсветки к инверторной плате (усилительная плата).
4.После правильного подключения перед включением платы проверьте, не прикасайтесь ли панель к задней стороне ЖК-дисплея или другому проводящему веществу, которое может привести к короткому состоянии платы. Затем введите питание и введите источник сигнала одновременно, экран и плата контроллера будут работать нормально.
5.Если у вас есть какие-либо другие вопросы или проблемы, которые вы не можете решить со следующим «анализом проблем и стрельбой», пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отзывы или оставить спор, мы ответим вам в течение 24 часов, чтобы решить проблему или вернуть вам деньги, если это не может быть исправлено.
6.Когда вы свяжитесь с нами, пожалуйста, предоставьте следующую информацию по фотографиям для анализа:
А.Имя типа экрана. (Сделайте фотографию ярлыка на задней стороне экрана)
B.Все ваши условия подключения, особенно для сигнального кабеля к разъему панели. (Сфотографируйте их.)
C.Спецификации Вашего адаптера питания. (Сфотографируйте спецификации адаптера питания. Этикетка)
7.Когда вы возвращаете один товар на склад, это иногда означает, что его выкинут. Вероятность рециркуляции очень, очень низкая. Таким образом, чтобы защитить нашу окружающую среду, мы надеемся, что вы сможете провести анализ или связаться с продавцом, прежде чем вернуть этот продукт. Большое спасибо.
8.Надеюсь, вы получите полезный продукт и оставите нам положительные отзывы, спасибо.
