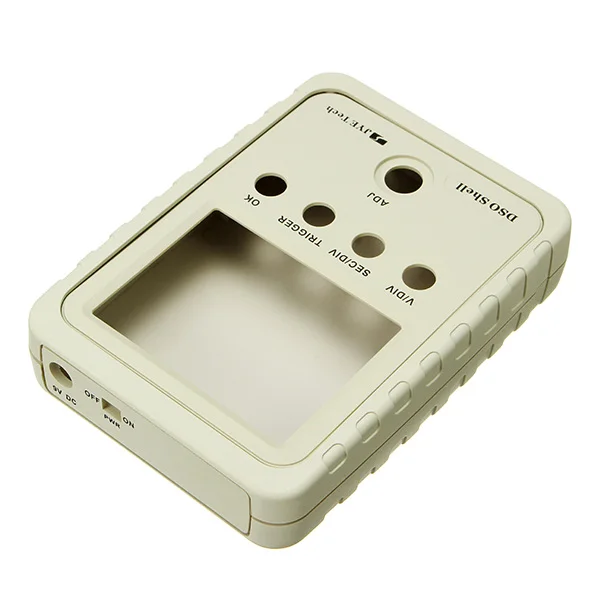

Оригинальный цифровой осциллограф Tech DSO150 15001K DIY DSO-SHELL в разобранном виде с корпусом

{Infomodule}

Примечание: Это набор для самостоятельной сборки, требующий определенных базовых электронных навыков. Версия с пайкой SMD, работа проще.

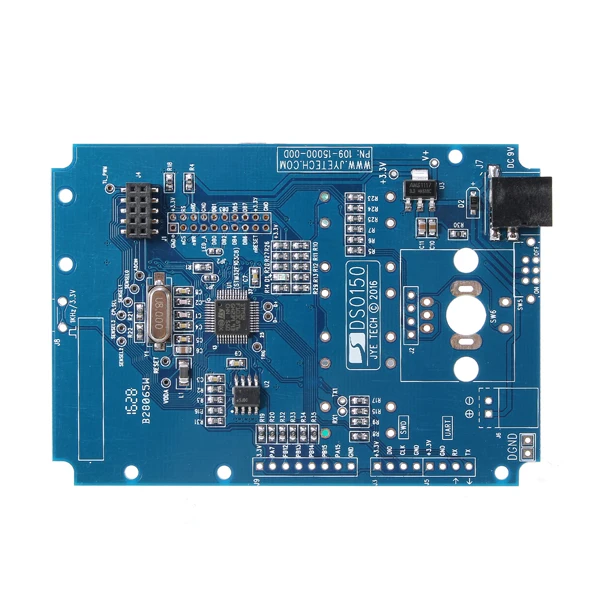

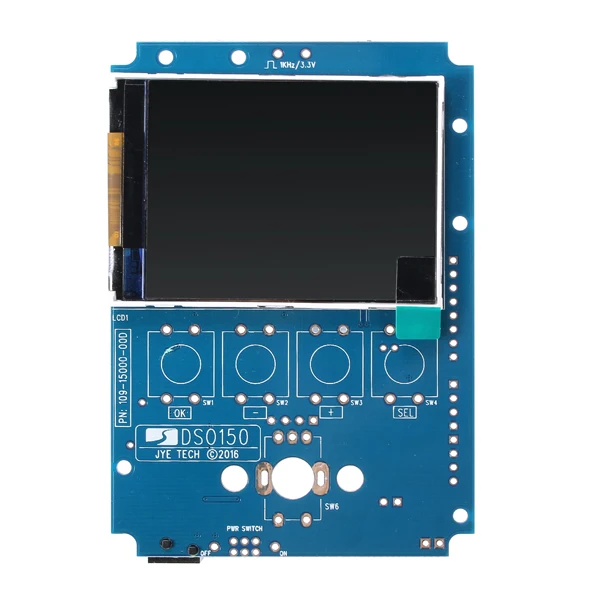

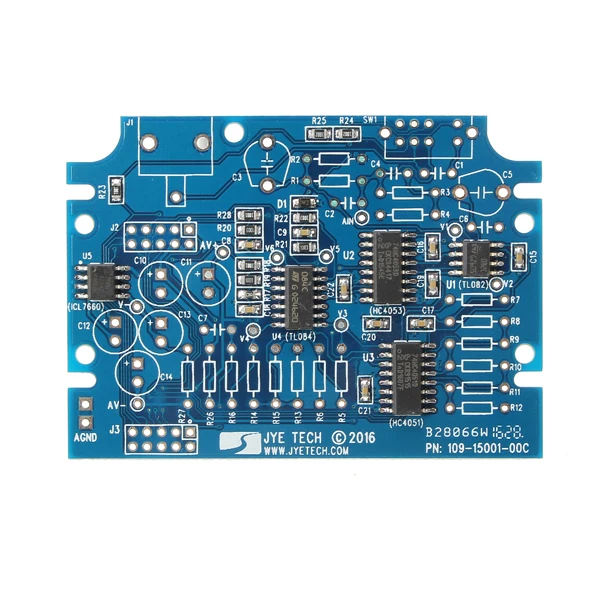

Особенности: Комплекты с процессором ARM Cortex-M3 (STM32F103C8) и 2,4 дюймовым цветным tft-дисплеем могут использоваться в качестве тестовой макетной платы ARM. Схема проста, а комплект недорогой Характеристики индикаторов: Напряжение питания: 9 В постоянного тока Максимальная частота дискретизации в реальном времени: 1 мс Точность: 12 бит Глубина буфера выборки: 1024 байт Аналоговая полоса пропускания: 0 - 200 кГц Вертикальная чувствительность: 5 мВ/дел-20 в/дел Регулируемое вертикальное смещение с инструкциями Входное сопротивление: 1 МОм Максимальное входное напряжение: 50Vpp (зонд 1: 1), 400Vpp (зонд 10: 1) Режимы связи: DC / AC / GND Горизонтальный временной базовый диапазон: 10 мкс/дел-50 с/дел (1-2-5 прогрессивный способ) С автоматическим, регулярным и однократным режимами, легко захватывает мгновенную форму волны Доступен поднимающийся или падающий край триггера Регулируемое положение уровня триггера и с инструкциями Наблюдаемый предыдущий сигнал триггера (отрицательная задержка) Может заморозить в любое время отображение формы волны (функция HOLD) Поставляется 1 Гц/3,3 В квадратный волновой тестовый источник сигнала

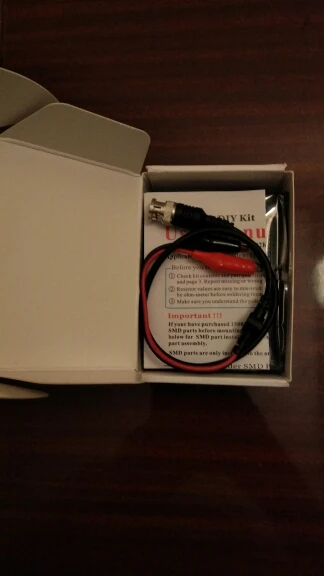

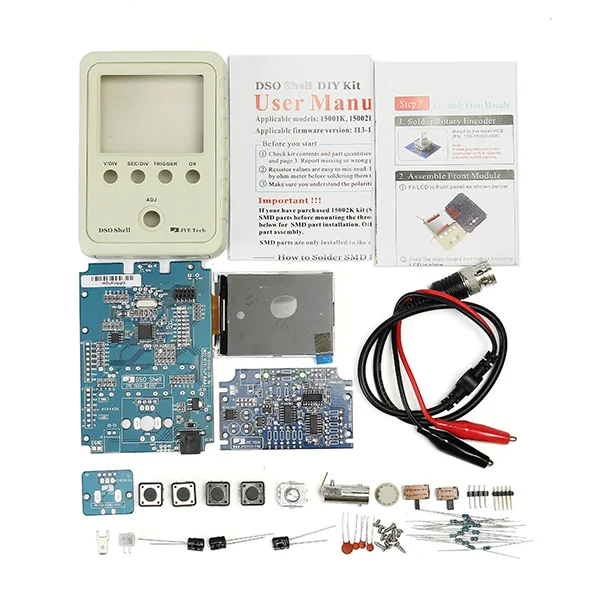

Посылка входит: 1 x набор цифровых осциллографов DS0150 DIY 1 x Инструкция
