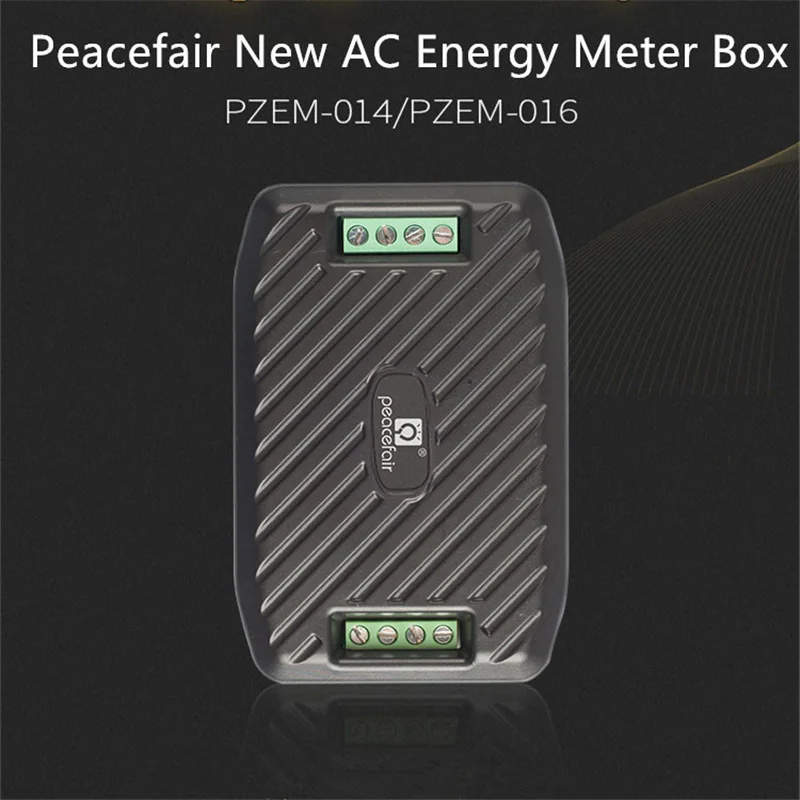

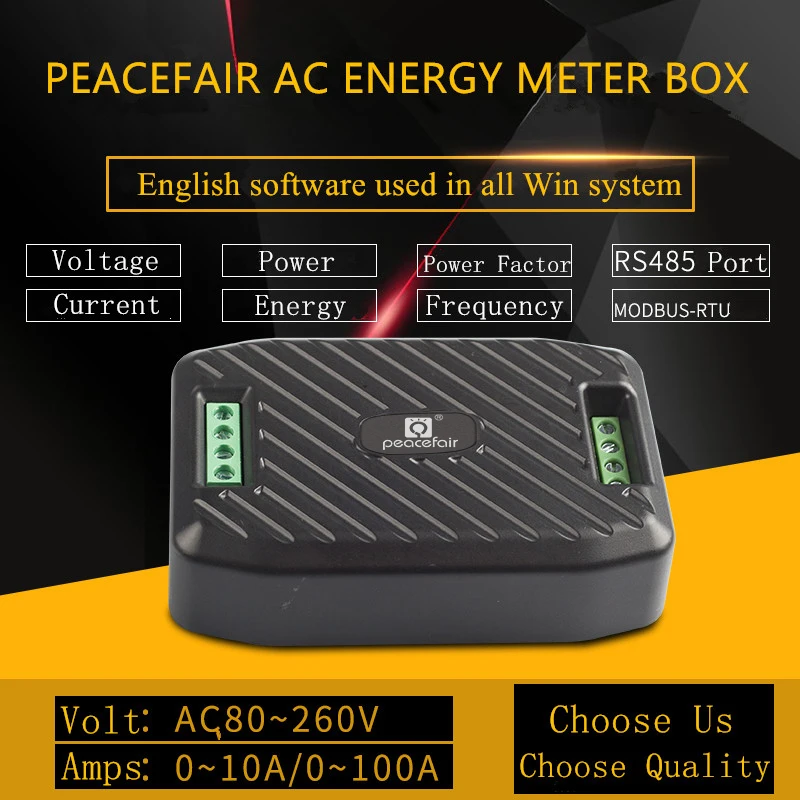

Новейший измеритель электроэнергии Peacefair, измеритель переменного тока, 220 В, 100 А, RS485 Modbus, PZEM-016 кВтч для Homekit

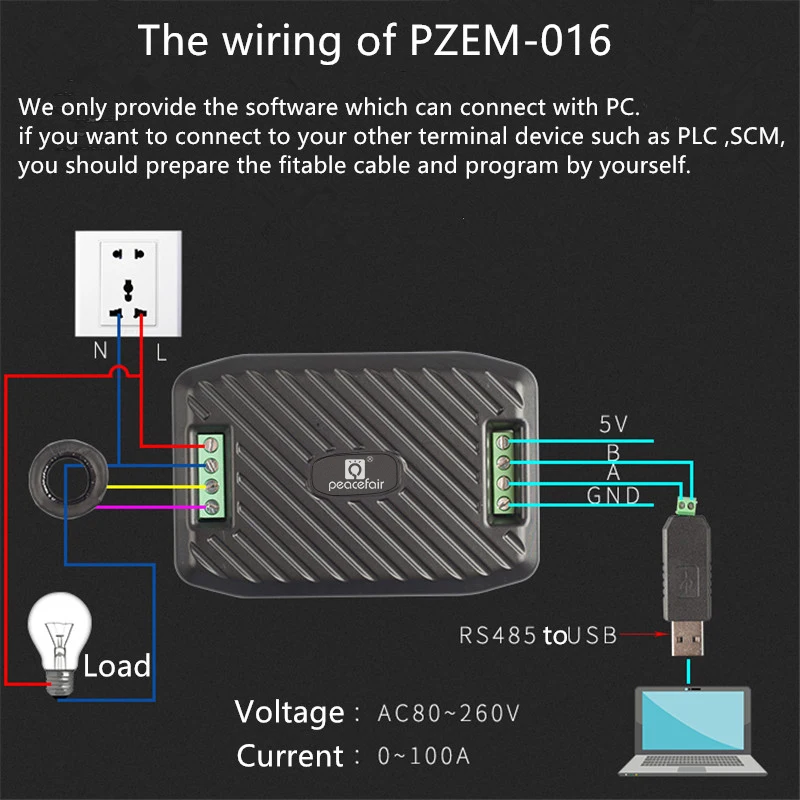

Этот модуль в основном используется дляИзмерение напряжения переменного тока, тока, активной мощности, частоты, коэффициента мощности и активной энергии,Модуль Без функции отображения, данные считываются через интерфейс RS485. Мы предоставляем программное обеспечение для подключения его к ПК, все системы Win могут быть использованы. Если вы хотите подключить его к другим терминальным устройствам, таким как PLC,SCM и так далее, пожалуйста, подготовьте Подходящий кабель и напишите программу самостоятельно.

Нажмите на эту ссылку, чтобы загрузить программное обеспечение и руководство пользователя.

Ссылка:

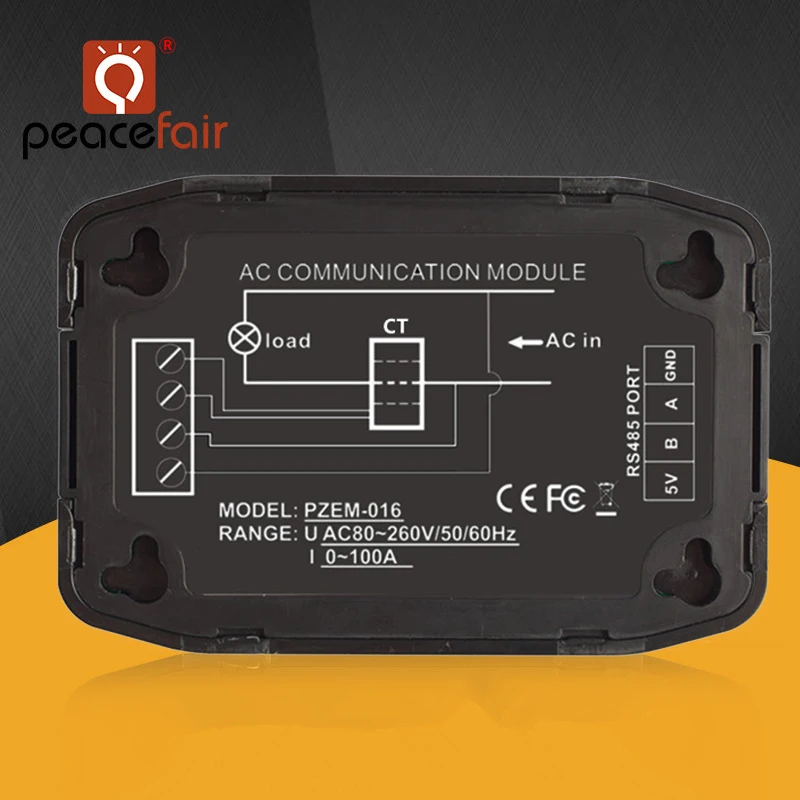

PZEM-016: диапазон измерения 100А (внешний трансформатор)С разрезом CT

Напряжение

1.1.1 Диапазон измерения: 80 ~ 260 в

1.1.2 Разрешение: 0,1 в

1.1.3 Точность измерения: 0.5%

1,2 ток

1.2.1 Диапазон измерения: 0 ~ 100A

1.2.2 пусковое Измерение тока: 0.02A

1.2.3 Разрешение: 0.001A

1.2.4 Точность измерения: 0.5%

1,3 активная мощность

1.3.1 Диапазон измерения: 0 ~ 23 кВт

1.3.2 мощность пускового измерения: 0,4 Вт

1.3.3 Разрешение: 0,1 Вт

1.3.4 Формат дисплея:

Когда данные <1000 Вт, они отображают один десятичный сигнал, например: 999,9 Вт

Когда данные ≥ 1000 Вт, они отображают только целое число, например: 1000 Вт

1.3.5 Точность измерения: 0.5%

1.4 коэффициента мощности

1.4.1 Диапазон измерения: 0,00 ~ 1,00

1.4.2 Разрешение: 0,01

1.4.3 Точность измерения: 1%

1,5 частота

1.5.1 Диапазон измерения: 45 Гц ~ 65 Гц

1.5.2 Разрешение: 0,1 Гц

1.5.3 Точность измерения: 0.5%

1,6 активная энергия

1.6.1 Диапазон измерения: 0 ~ 9999.99kWh

1.6.2 Разрешение: 1Wh

1.6.3 Точность измерения: 0.5%

1.6.4 Формат дисплея:

Когда данные <10kWh, блок дисплея Wh(1kWh = 1000Wh), например: 9999Wh

Когда данные ≥ 10kWh, дисплей блока kWh, такие как: 9999.99kWh

1.6.5 сброс энергии: Используйте программное обеспечение для сброса.

1,7 сигнал питания

Порог активной мощности может быть установлен, когда измеренная активная мощность превышает порог, она может сигнализировать

1.8 интерфейс связи

Интерфейс RS485

2.1 источник питания

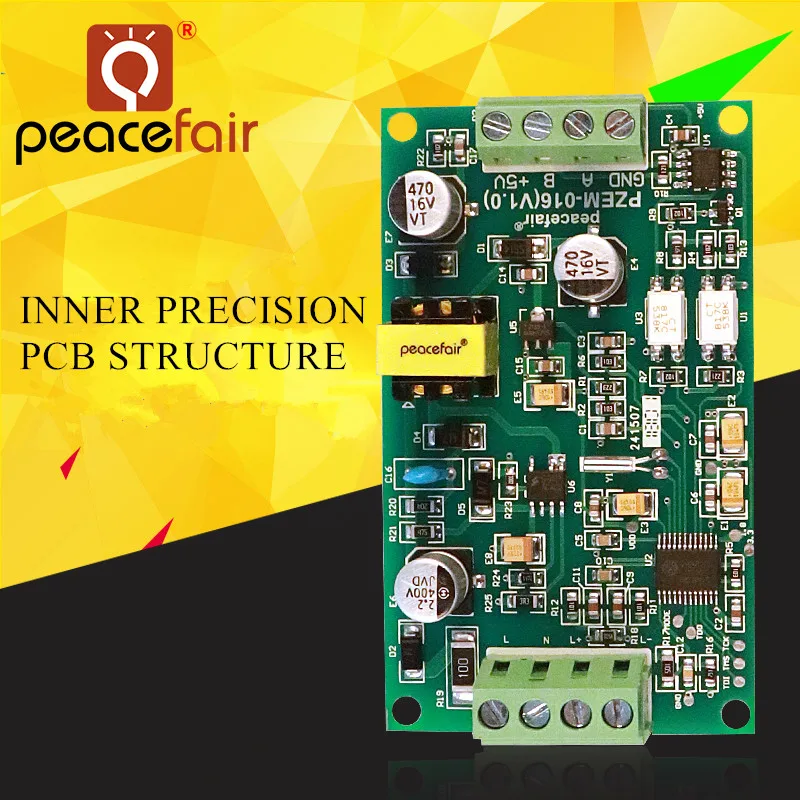

Напряжение переменного тока предоставляет два изолированные выходы после через импульсный источник питания, один из способов-3,3 V обеспечивает измерительную систему, другой путь 5V обеспечивает до 485 линий связи и внешние схемы.

Мощность интерфейса связи 485 (+ 5 В), выходная мощность тока 100 мА

2,2 рабочая температура

-20'C ~ + 60'C
