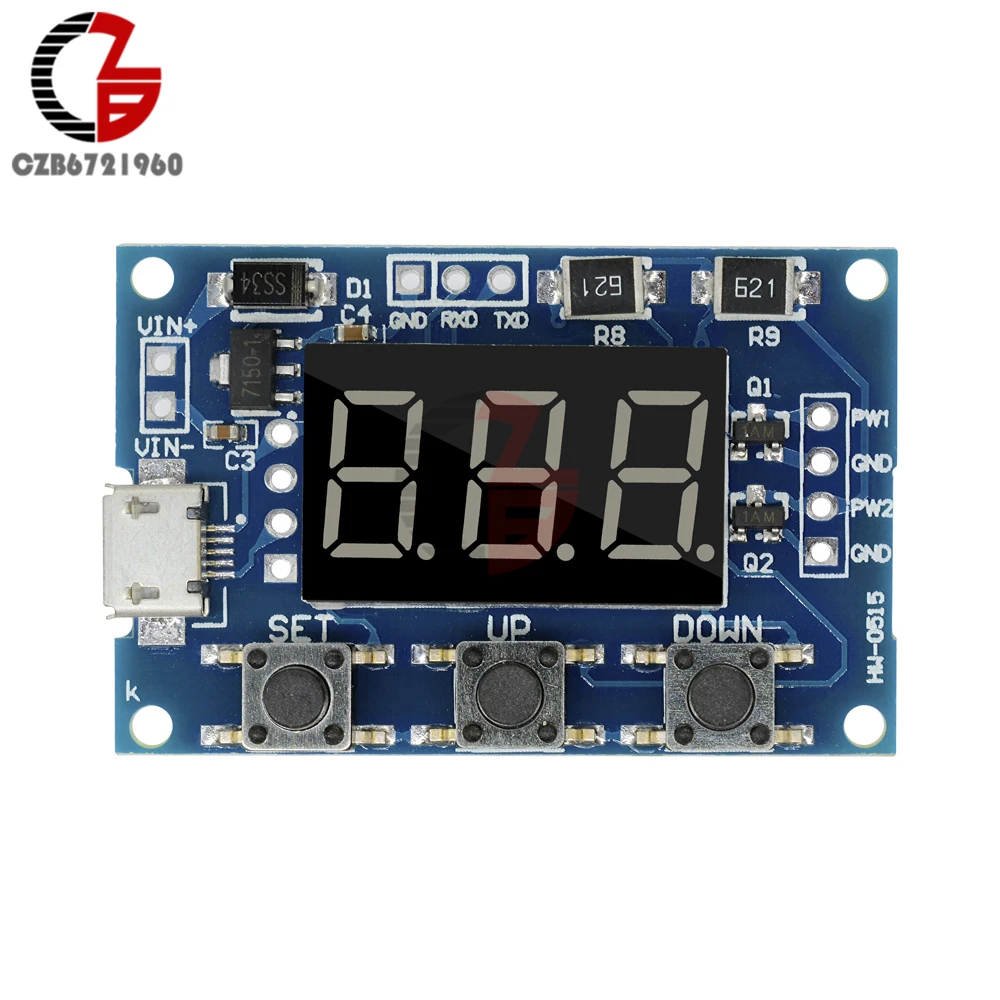

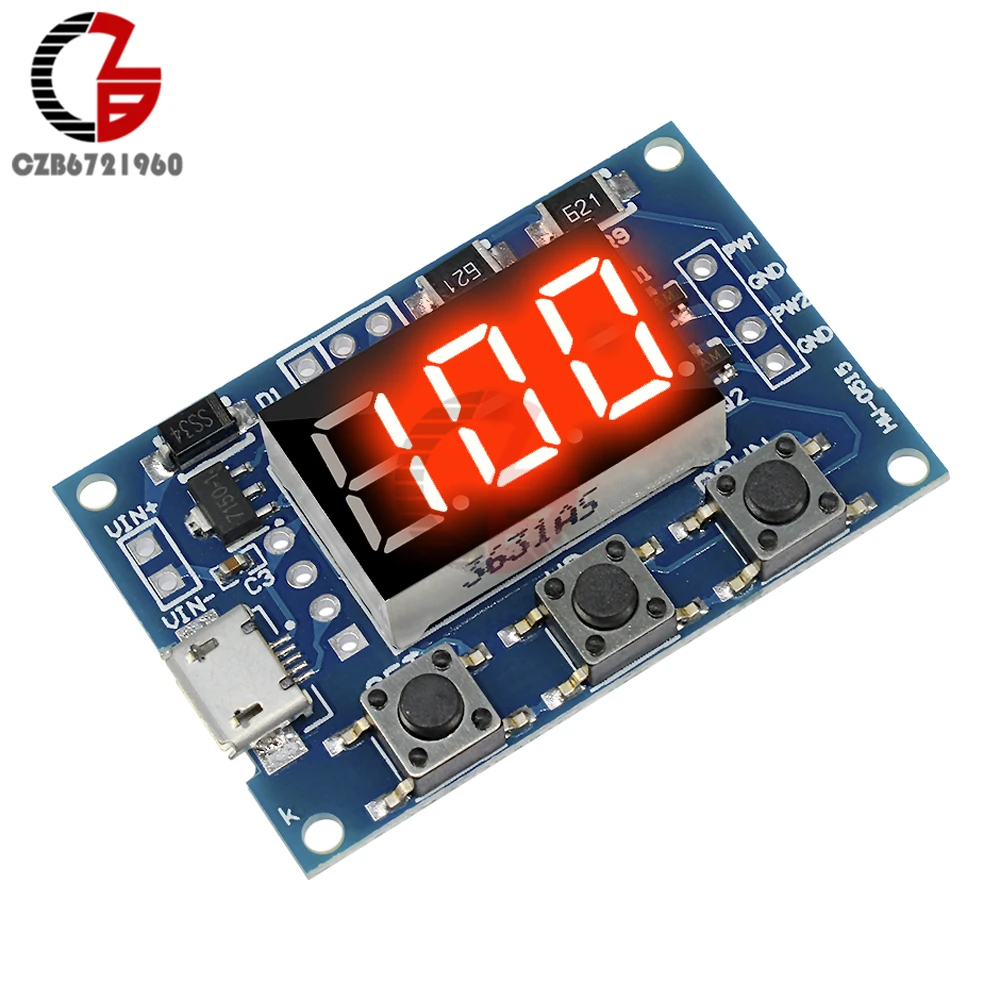

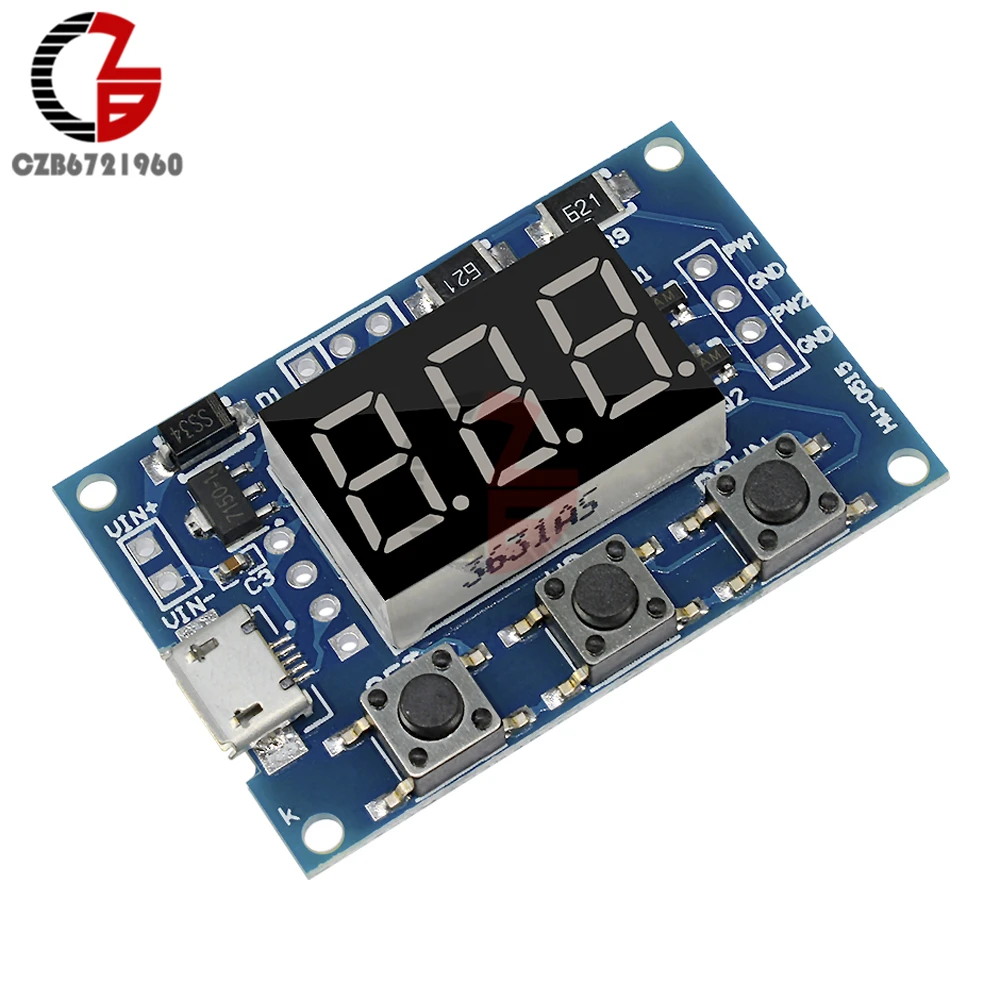

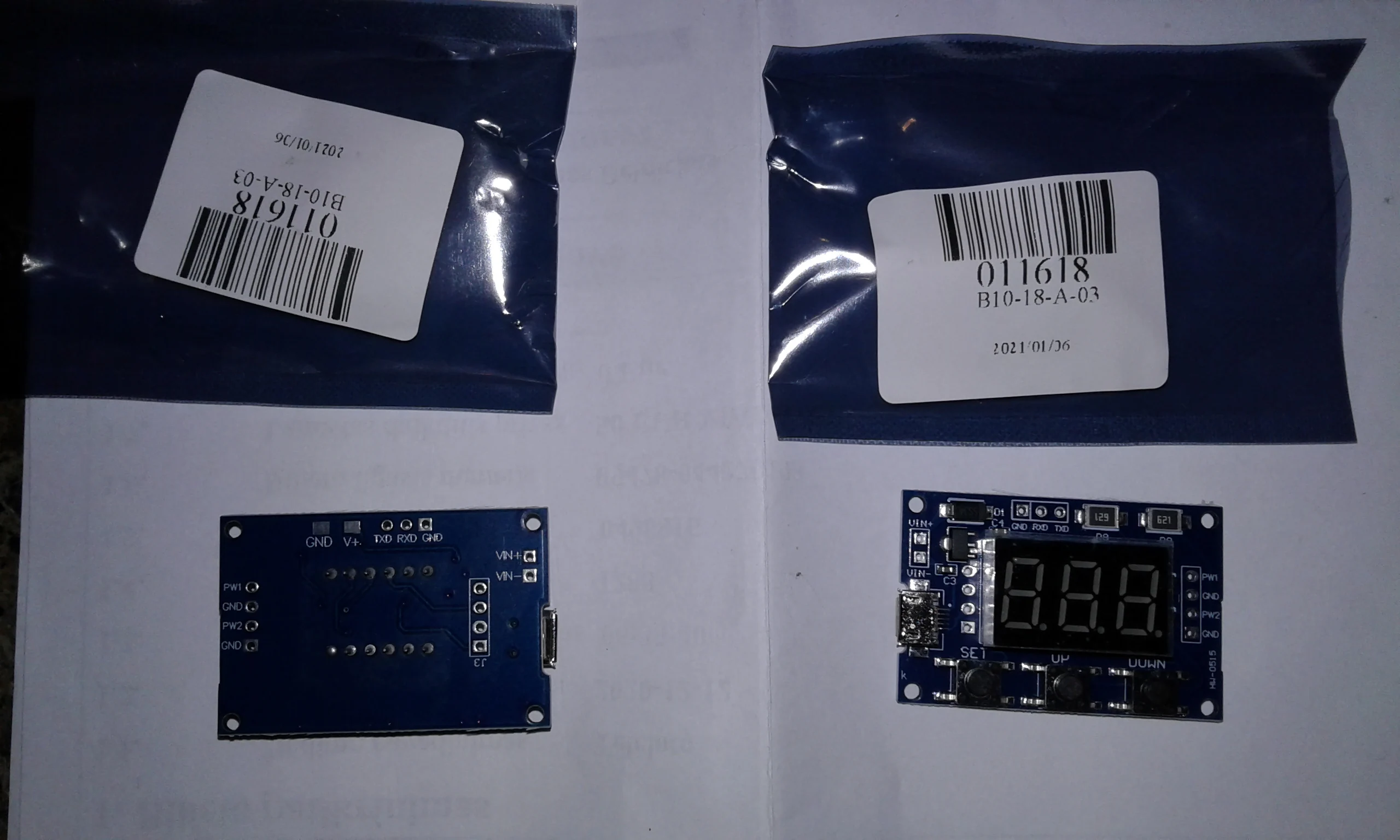

Micro USB DC 2CH Регулируемый PWM генератор сигналов рабочий цикл модуль частоты импульсов цифровой светодиодный дисплей трубка DC 5 в 12 В 24 В DIY

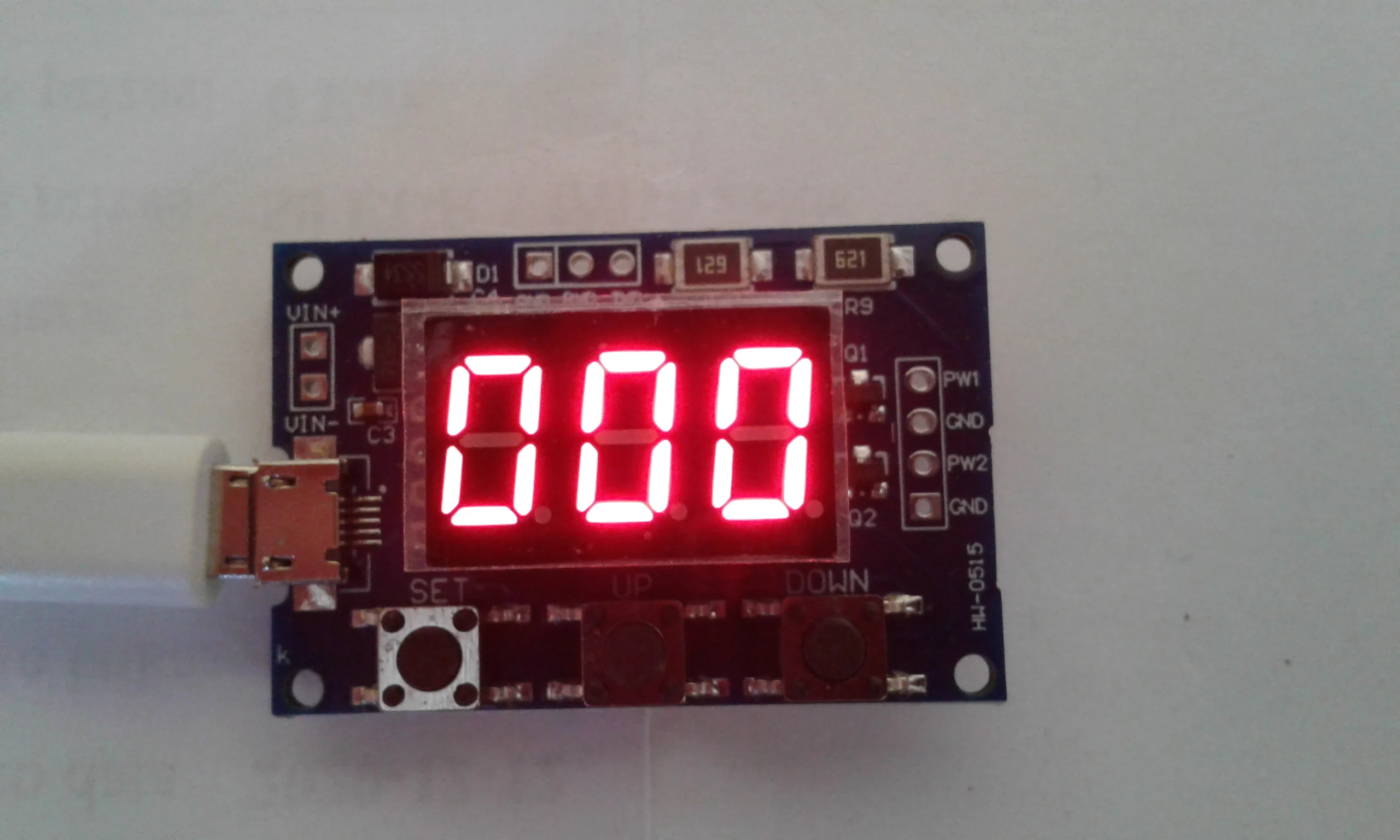

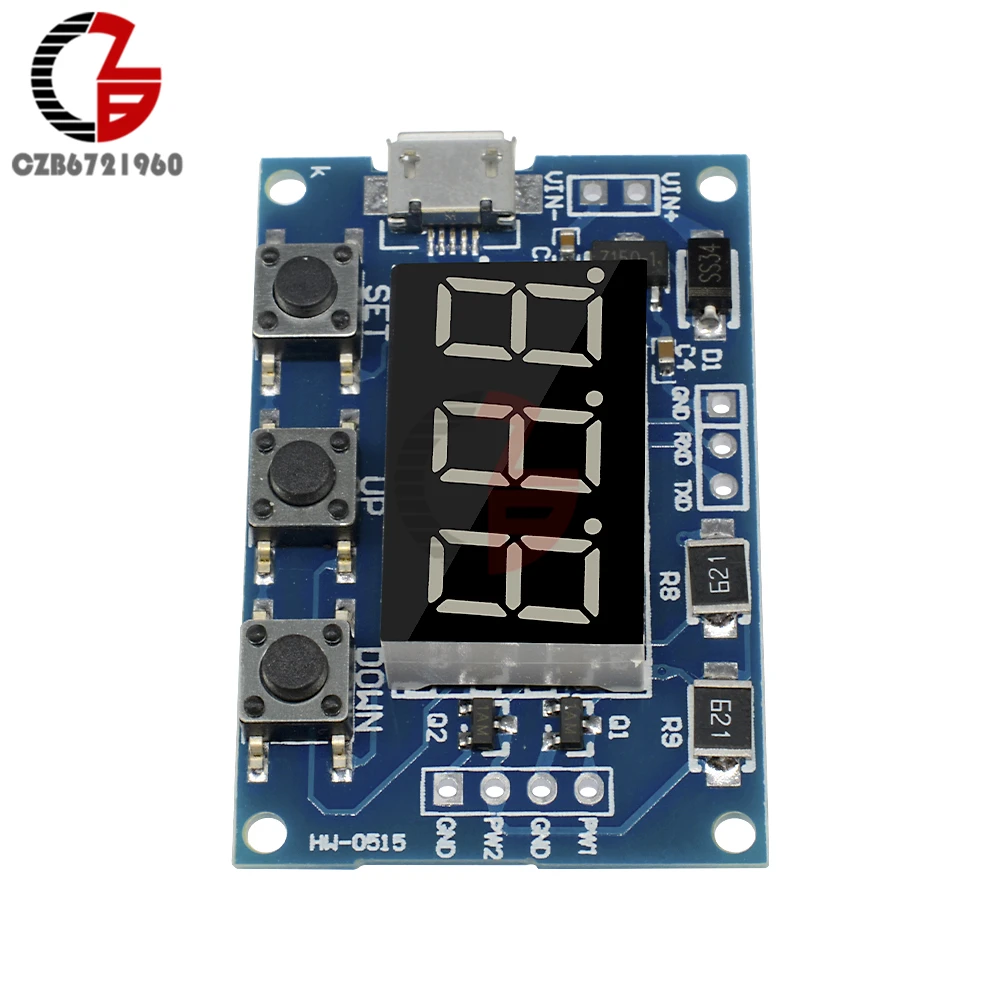

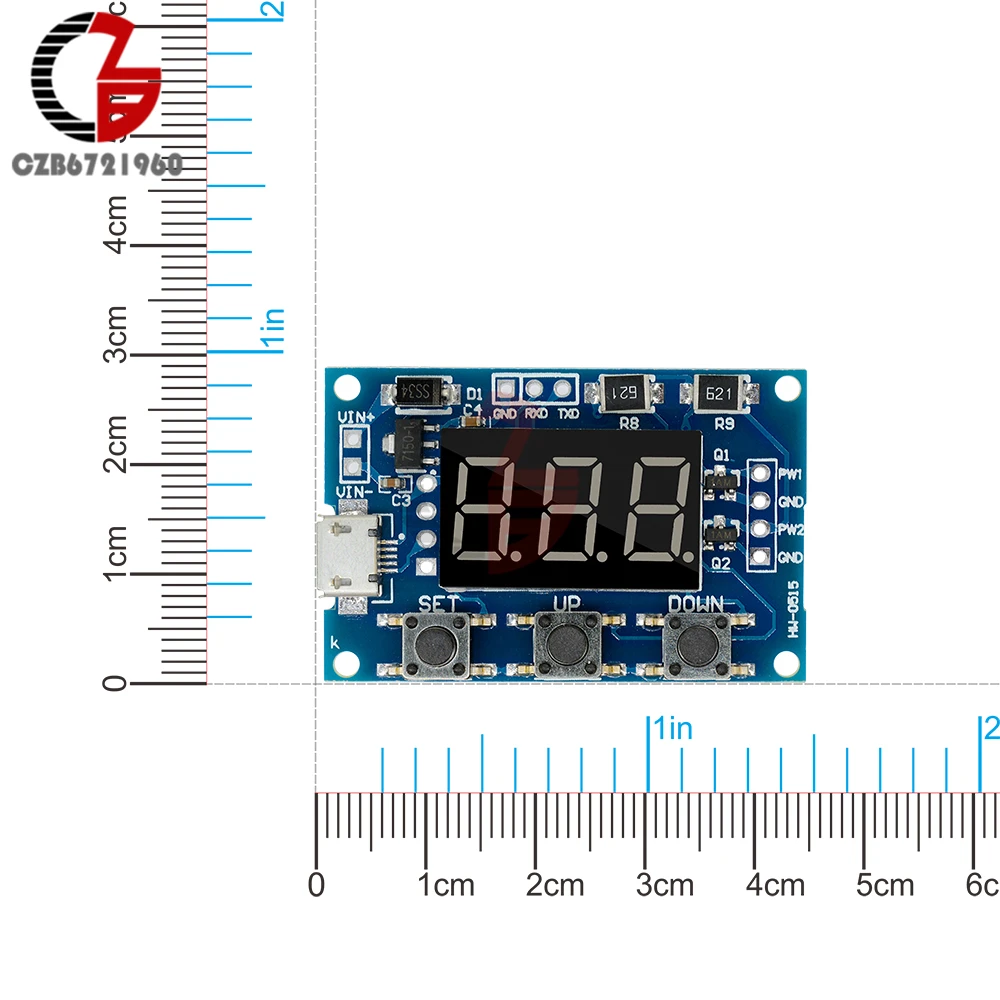

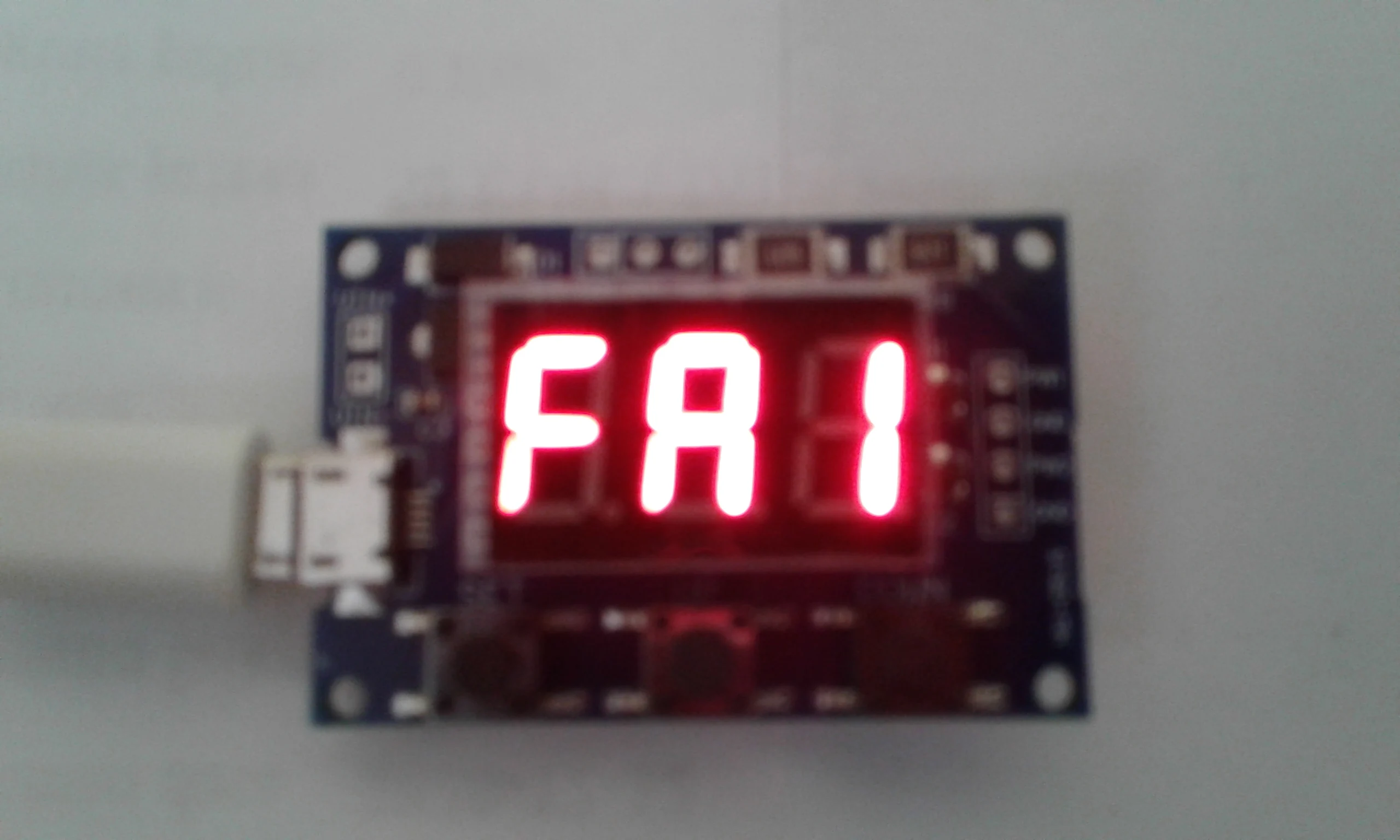

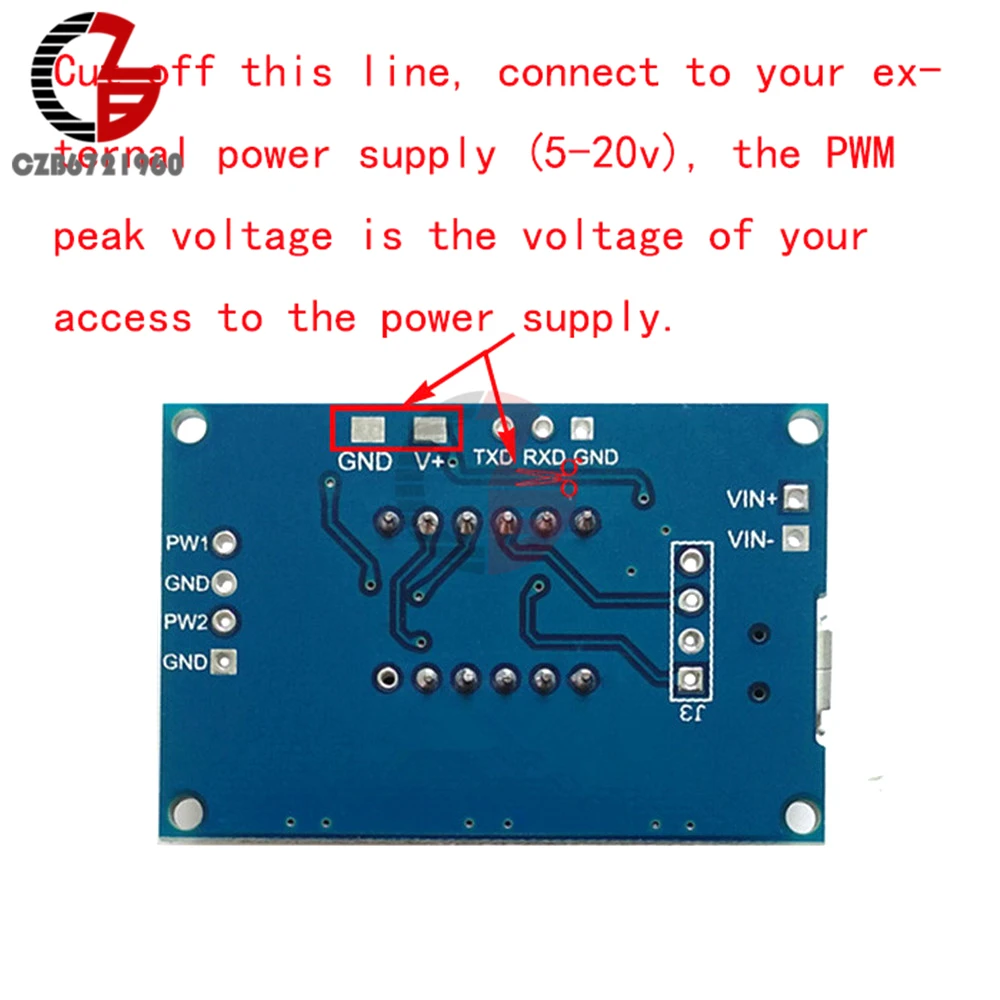

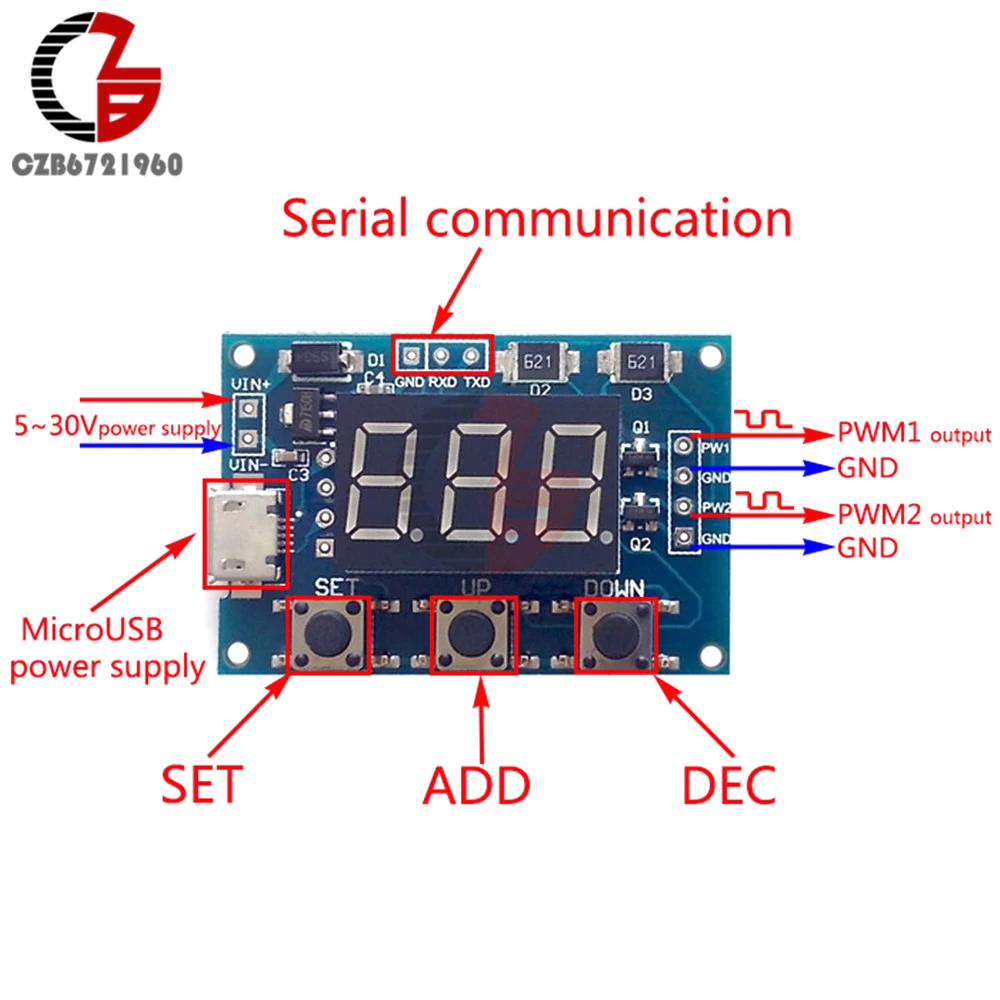

Особенности: 1. Новый товар и высокое качество. 2. Подходит для серийной связи. 3. Широкий частотный диапазон, высокая точность. 4. Два независимых генератора PWM могут установить частоту и рабочий цикл. Особенности: 1. Два независимых генератора PWM могут установить частоту и рабочий цикл; 2. Широкий частотный диапазон, высокая точность; 3. Можно установить последовательную связь. Параметры модуля: 1. Рабочее напряжение: 5-30 в, поддержка источника питания micro USB 5,0 в. 2. Частотный диапазон: 1 Гц ~ 150 кгц. 3. Точность частоты: ± 2%. 4. Выходной ток: <30 мА. 5. Выходная Амплитуда: по умолчанию 5Vp-p (настраиваемая). 6. Диапазон рабочих температур: -30 ~ + 70 °. 7. Размер продукта: 4,3x2,9x0,9 см-x дюйма Настройки параметров: 1. Модуль имеет три кнопки: [набор], [вверх], [вниз]. 2. Нажмите кнопку [Set], чтобы переключить отображение четырех параметров (FR1: частота PWM1; dU1: рабочий цикл PWM1; FR2: частота PWM2; dU2: рабочий цикл PWM2), перед передачей параметров будет мигать соответствующее имя параметра. 3. Нажмите клавиши [вверх], [вниз], чтобы изменить текущее значение параметра (Длительное нажатие может быстро добавить или вычесть). 4. Два ШИМ имеют три предустановленных частоты, а в интерфейсе отображения частоты нажмите и удерживайте кнопку [SET], чтобы переключаться между тремя типами частот, три вида рабочего цикла одинаковы. (XXX: диапазон 1 Гц ~ 999 Гц; X.X: диапазон 0,1 кГц ~ 99,9 кГц; X.X.X .: диапазон 1 кГц ~ 150 кГц,). Во-первых, описание модуля: Частота делится на три диапазона: 1.XXX (без десятичной точки): наименьшая единица измерения-1 Гц, диапазон-1 Гц ~ 999 Гц; 2.X (Десятичная точка на десять): минимальная единица измерения 0,1 кГц; Диапазон 0,1 кГц ~ 99,9 кГц 3. X.x. (есть три десятичные точки): Наименьшая единица измерения 1 кГц; Диапазон 1 кГц ~ 150 кГц Пример отображения частоты: «100» указывает на то, что выходной импульс ШИМ составляет 100 Гц; «54,1» указывает на то, что выходной импульс ШИМ 54,1 кГц; "1.2.4". Указывает на то, что импульсный выход ШИМ 124 кГц Рабочий цикл в диапазоне: от 0 до 100; Рабочий цикл трех частот одинаковый, все параметры являются энергонезависимыми. Применимые области: 1. Для создания сигнала прямоугольной волны для экспериментальной разработки в качестве генератора прямоугольной волны. 2. Для создания квадратного волнового сигнала шагового двигателя. 3. Для создания регулируемого генератора импульсов для использования микросхемы. 4. Для генерации переменного импульсного сигнала для управления связанной цепью (затемнение ШИМ, скорость). В-четвертых, сфера применения: 1. В качестве генератора сигнала квадратной волны, который генерирует сигнал квадратной волны; 2. Для подачи сигнала на Драйвер шагового двигателя; 3. Регулируемое генерация импульсов для использования микросхемы; 4. Создает переменный импульсный сигнал, цепь управления (ШИМ-затемнение, скорость). В-пятых, последовательный контроль Скорость передачи: 9600 бит/с Биты данных: 8 Стопорные биты: 1 Четность: Нет Контроль потока: нет 1. Установите частоту ШИМ «S1FXXXT»: настройка частоты PWM1 XXX Гц (001 ~ 999) «S1FXX.XT»: Установите частоту PWM1 X.X KHZ (00,1 ~ 99,9) «S1F: X.X.X.T»: настройка частоты PWM1 XXX кГц (0.0.1 ~ 1.5.0 ..) 'S1': PWM1 'S2': PWM2 'F ': частота «D»: рабочий цикл «T»-это конечный флаг Установите рабочий цикл ШИМ «S1DXXXT»: установка рабочего цикла PWM1 XXX; (001 ~ 100) «S2DXXXT»: комплект рабочего цикла PWM2 XXX; (001 ~ 100) Установка успешного возврата: вниз; Настройка отказа: падение. Посылка 1 х генератор сигналов
