Описание

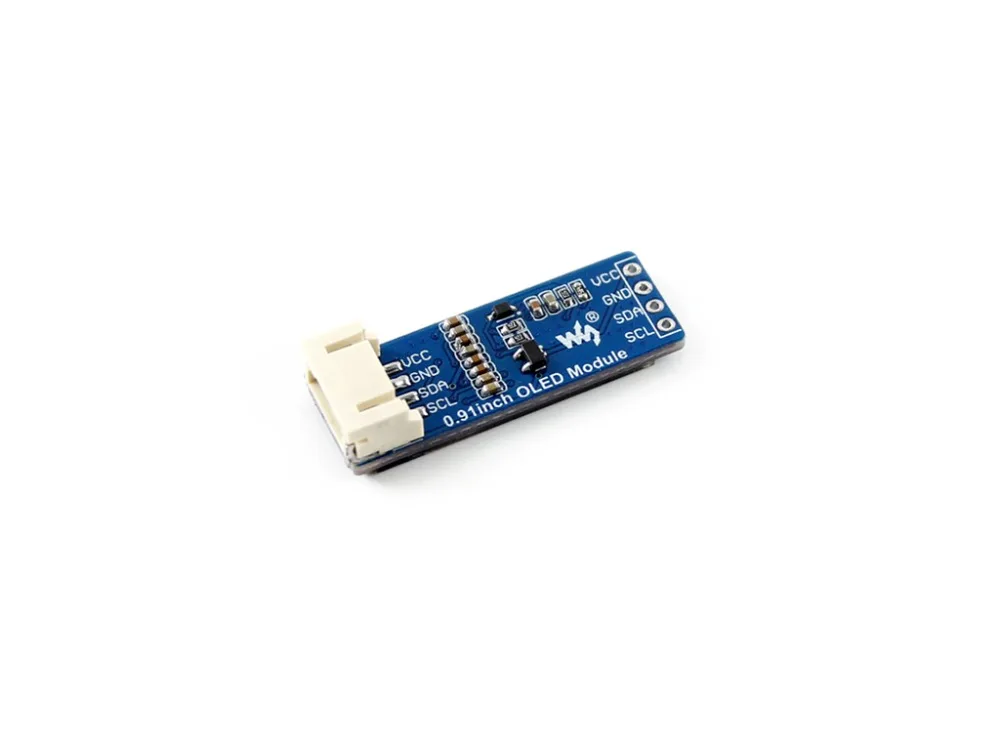

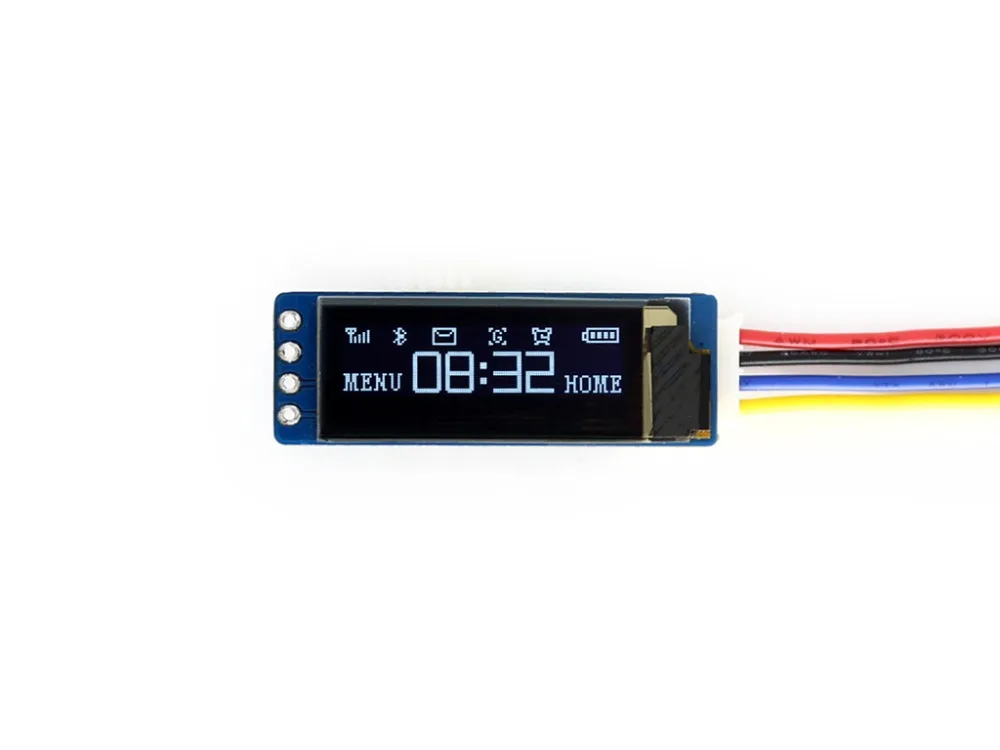

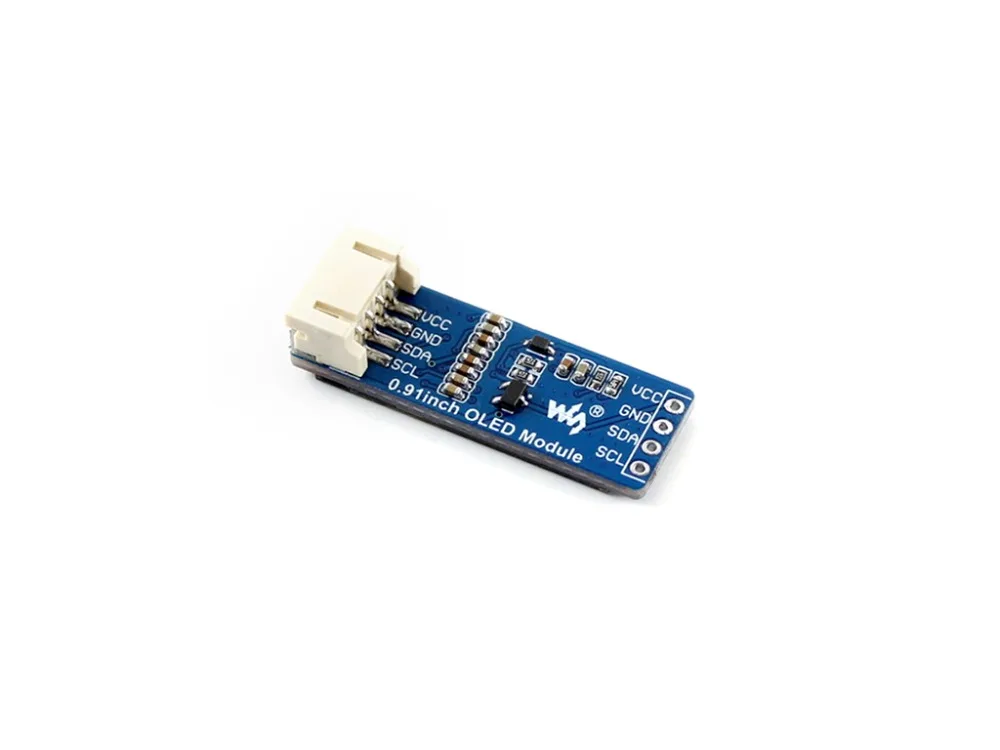

Это общий модуль oled-дисплея, диагональ 0,91 дюйма, 128x32 пикселей, со встроенным контроллером, общаясь через интерфейс I2C.
Особенности0,91 дюймовый малый форм-фактор
128x32 высокое разрешение
I2C интерфейс, требует только двух сигнальных контактов
Поставляется с разработанными ресурсами и руководством (примеры для Raspberry Pi/Jetson Nano/STM32)
Технические характеристикиДрайвер: 1306
Интерфейс: I2C
Цвет дисплея: белый
Разрешение: 128x32
Угол обзора: >160 °
Рабочее напряжение: 3,3 V / 5V
Размер: 36x12,5 (мм)
ИнтерфейсСимвол
Описание
VCC
Мощность (3,3 ~ 5V вход)
GND
Наземный
SDA
Ввод данных
SCL
Ввод часов
Размеры
Вики: Флуоресцентный
Посылка
Вес: 0,007 кг
0,91 дюймовый oled-модуль x1
PH2.0 4Pin x1
Номер детали
Тип
Цвет
Разрешение
Размер дисплея (мм × мм)
Интерфейсы
Драйвер
Размеры (мм × мм)
PINHEADER
0,91 дюймовый oled-модуль
OLED
Белый
128 × 32
22,38 × 5,58
I2C
1306
36,0 × 12,5
Разъем PH2.0
0,95 дюймовый дисплейный модуль OLED RGB (A)
OLED
65K красочный
96 × 64
20,14 × 13,42
SPI (4-провод SPI)
1331
31,7 × 37,0
Угловой/горизонтальный
0,95 дюймовый дисплейный модуль OLED RGB (B)
OLED
65K красочный
96 × 64
20,14 × 13,42
SPI (4-провод SPI)
1331
31,7 × 37,0
Прямой/вертикальный
0,96 дюймовый ЖК-модуль
IPS
65K красочный
160 × 80
21,70 × 10,80
4-провод SPI
ST7735S
32,5 × 26,0
Разъем PH2.0
0,96 дюйма OLED (A)
OLED
1/4 желтая секция, 3/4 синяя секция
128 × 64
21,7 × 11,2
3-провод SPI, 4-провод SPI, I2C
1306
33,0 × 33,5
Угловой/горизонтальный
0,96 дюйма OLED (B)
OLED
1/4 желтая секция, 3/4 синяя секция
128 × 64
21,7 × 11,2
3-провод SPI, 4-провод SPI, I2C
1306
33,0 × 33,5
Прямой/вертикальный
1,14 дюймовый ЖК-модуль
IPS
65K красочный
240 × 135
24,91 × 14,86
4-провод SPI
ST7789
35,0 × 32,0
Разъем PH2.0
1,28 дюймовый ЖК-модуль
IPS
65K красочный
240 × 240
Φ32.4mm
4-провод SPI
GC9A01
40,4 × 37,5Φ37.5
Разъем PH2.0
1,3 дюймов ЖК-дисплей модуль
IPS
65K красочный
240 × 240
23,40 × 23,40
4-провод SPI
ST7789
45,0 × 31,0
Разъем PH2.0
1,3 дюймов OLED (A)
OLED
Синий
128 × 64
29,42 × 14,7
3-провод SPI, 4-провод SPI, I2C
SH1106
40,5 × 37,5
Угловой/горизонтальный
1,3 дюймов OLED (B)
OLED
Синий
128 × 64
29,42 × 14,7
3-провод SPI, 4-провод SPI, I2C
SH1106
40,5 × 37,5
Прямой/вертикальный
1,3 дюйма OLED дисплей модуль (C)
OLED
Белый
64 × 128
14,70 × 29,42
4-провод SPI, I2C
SH1107
30,0 × 39,5
Разъем PH2.0
1,5 дюймов OLED модуль
OLED
Белый (16 серых шкал)
128 × 128
26,86 × 26,86
4-провод SPI, I2C
1327
44,5 × 37,0
Разъем PH2.0
1,5 дюймов дисплейный модуль OLED RGB модуль
OLED
65K красочный
128 × 128
26,86 × 26,86
3-провод SPI, 4-провод SPI
1351
44,5 × 37,0
Разъем PH2.0
1,54 дюймовый ЖК-модуль
IPS
65K красочный
240 × 240
27,72 × 27,72
4-провод SPI
ST7789
50,0 × 35,0
Разъем PH2.0
1,8 дюймов ЖК-дисплей модуль
TFT
65K красочный
128 × 160
34,50 × 28,30
4-провод SPI
ST7735S
56,5 × 34,0
Разъем PH2.0
2 дюйма ЖК-дисплей модуль
IPS
262K красочный
240 × 320
30,60 × 40,80
4-провод SPI
ST7789
58,0 × 35,0
Разъем PH2.0
2,4 дюймовый ЖК-модуль
TFT
65K красочный
240 × 320
36,72 × 48,96
4-провод SPI
ILI9341
70,5 × 43,3
Разъем PH2.0
Примечание: 0,96 дюйма OLED состоит из 1/4 желтого верхнего сечения и 3/4 синего нижнего сечения, а не обычного двухцветного дисплея.
