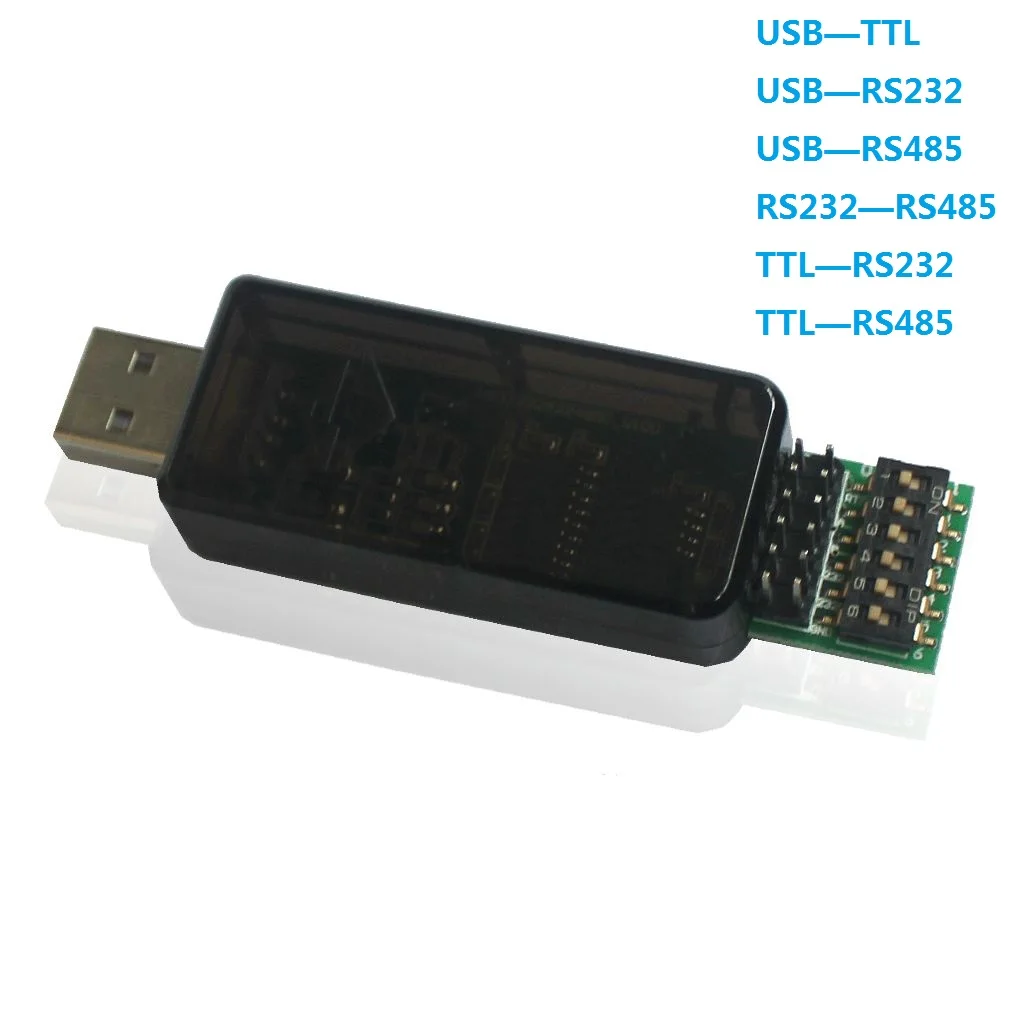

A1235F-это коллекция USB для TTL,RS232, RS485;И TTL go to RS485/RS232; RS232 go к RS485 все в одномИнструменты для гайкиПрофессиональная интеграция, товарТакже поддерживает 3,3 V 5 V источника питания на выходе.
Функция характеристики:
Прозрачная коробка передач, пользователи не нужно менять соглашения
Поддержка plug and play и hot plug (USB)
Встроенный, 500 мАОт страховки до защиты компьютерного оборудования и usb-порта,
Изменяя физические переключатели, выполняющие функцию преобразования USB, TTL, 232, 485 друг в друга
Стандарт интерфейса: совместим с EIA/TIARS-232C,РС485,TTL
Поддержка системы: Поддержка ОС Windows, а также поддержка WINCE и LINUX X86 или X64
Класс защиты: 500mA
Рабочая температура: - 40 ° ~ 85 °, влажность: 0 ~ 95%
Размер формы: 78 мм x 52 мм x 30 мм Вес: 30 г
Корпус: высококачественный пластиковый корпус, маленький и светильник, высокая теплоизоляция
Установка и инструкции драйвера:
1, во-первых, откройте посылка с данными, папка для диска CP2102 внутри, установите драйвер. Если для системы это 32. Установите CP210xVCPInstaller_x86 exe, 64 для системы, пожалуйста, установите CP210xVCPInstaller_x64. Exe. Весь путь к следующей. После того, как установка закончена, подключите модуль последовательного интерфейса liuhe в виртуальный Порт COM для ПК.
. После того, как установка драйвера увенчалась успешно, система будет вставлена в конвертер, в менеджере устройств будет использоваться виртуальный последовательный порт (например, COM5). Примечание: Если виртуальный последовательный порт превышает 7, пожалуйста, замените на 1-7, порт влияет на устойчивость.
2, настройка com: Установите номер виртуального последовательного порта на соответствующее программное обеспечение. Если Установите на последовательный порт, отладойте программное обеспечение com; Вы можете использовать
Инструкции по подключению
1 2 3 4 5 6 РТСАB232T232RGND 7 8 9101112 DTR5V3,3 VТСДRXDGNDФункцияDIPПозицияСигналUSB-TTL10000010,11,12TXD,RXD,GNDUSB-RS2321011004,5,6232T,232R,GNDUSB-RS4851100112,3,6RS485A,485B,GNDTTL-RS23200110010,11,12,4,5TXD,RXD,GND,232T,232RTTL-RS48501110010,11,12,2,3TXD,RXD,GND,A,B232-RS4850100114,5,6,2,3RS232T,232R,GND,A,BВыход 5 в \ 200 мА 8,125V GNDВыход 3,3 v \ 200mA 9,123,3 V GND
