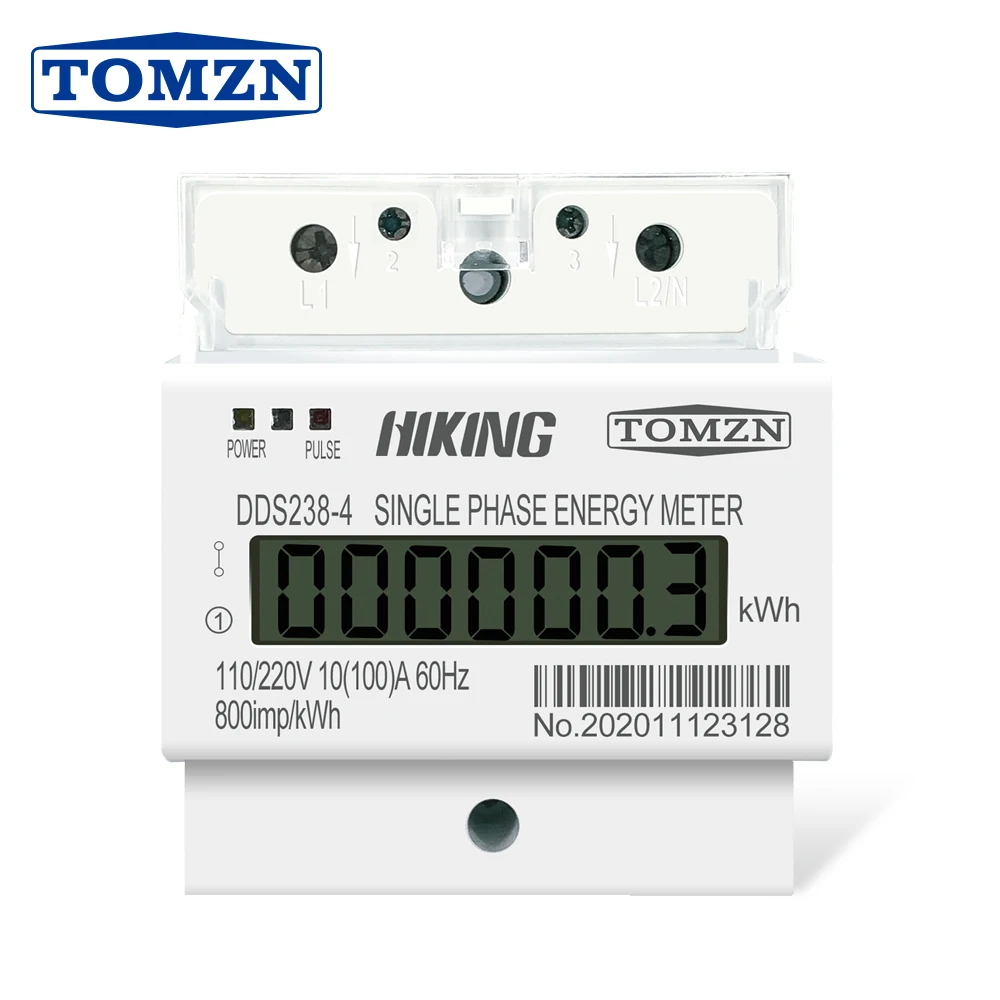

Однофазный трехпроводной Din-рейка, 100 В110 В, 60 Гц, кВтч, ватт-час, din-рейка, счетчик энергии, ЖК-дисплей для Америки, 10 (220)

Пожалуйста, обратите внимание, что этот Измеритель для L1 + N = 110 в L2 + N = 110 В L1 + L2 = 220 В

Общее описание

DDS238-4 статический однофазный трехпроводный счетчик энергии для активной энергии принимает передовые крупномасштабные Интегральные схемы IC и технологии производства SMT. Они имеют следующие особенности: двунаправленное или однонаправленное измерение энергии, широкое напряжение, анти-тампер, высокая точность и надежность, большая перегрузка, низкое самопотребление, малый объем, легкий вес. Однофазный счетчик доступен с пошаговым импульсным регистратором и принимает новейшие микроэлектронные методы ЖК-дисплея.

Счетчик изготовлен в соответствии с международным стандартом IEC62052-11 на «электрическом измерительном оборудовании (AC) общие требования к испытаниям и условиям испытаний» и IEC62053-21 на «статических метрах для активной энергии (классы 1 и 2)».

Критерии производительности:

Рабочая влажность

≤ 95%

Влажность хранения

≤ 95%

Рабочая температура

-25 ° ~ + 55 °

Температура хранения

-30 ° ~ + 70 °

Международный стандарт

IEC62053-21 или IEC61036

Класс

1

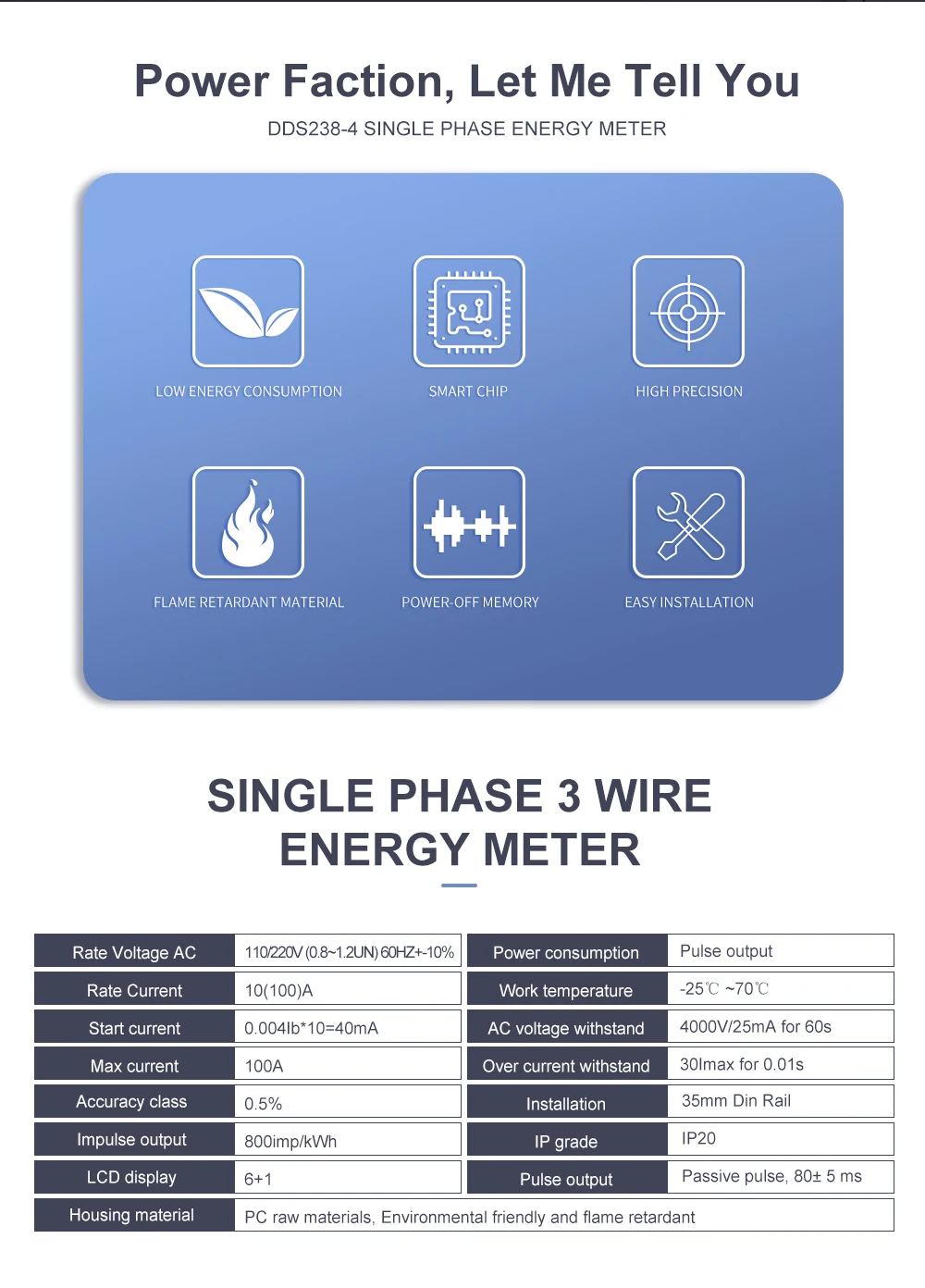

2. Спецификация и технические параметры

2,1 Спецификация

Напряжение тока Un

110/220 В переменного тока (также может 120/240 В переменного тока)

Диапазон нормального напряжения

80% Un ~ 115% Un

Возможность изоляции:



Выдерживает напряжение переменного тока

4КВ на 1 минуту

Импульсное напряжение выдерживает

6KV-1.2/50

Номинальный ток

10 (100) A

Рабочий диапазон тока

0.05Ib ~ Imax (прямой)

Диапазон пускового тока

0.004Ib (прямой)

Выдерживает перегрузки по току

2400A для 0. 5S

Рабочий диапазон частот

50 или 60 Гц+10%

Энергопотребление

2 Вт/10 ВА

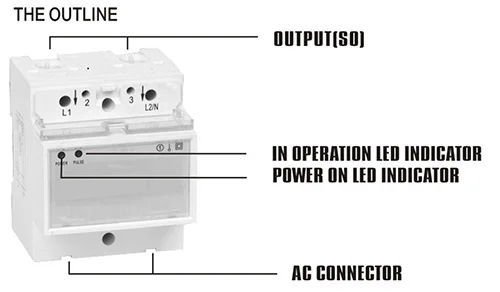

Индикация источника питания



Индикатор питания

Счетчик подключен и работает нормально

Импульсный индикатор

Красный светодиод показывает скорость импульса

Дисплей

ЖК-дисплей 6 + 1 (999999,9 кВт · ч)



Основные ошибки:

Ток нагрузки (A)

Коэффициент мощности

(CosΦ)

Основная ошибка (%)

1,0 класс

Класс 2,0

0.05Ib

1,0

+1,5

+2,5

0.1Ib-Imax

1,0

+1,0

+2,0

0.1Ib

0,5 (ЛАГ)

+1,5

+2,5

0,8 (дополнительно)

+1,5



02Ib-Imax

0,5 (ЛАГ)

+1,0

+2,0

0,8 (дополнительно)

+1,0

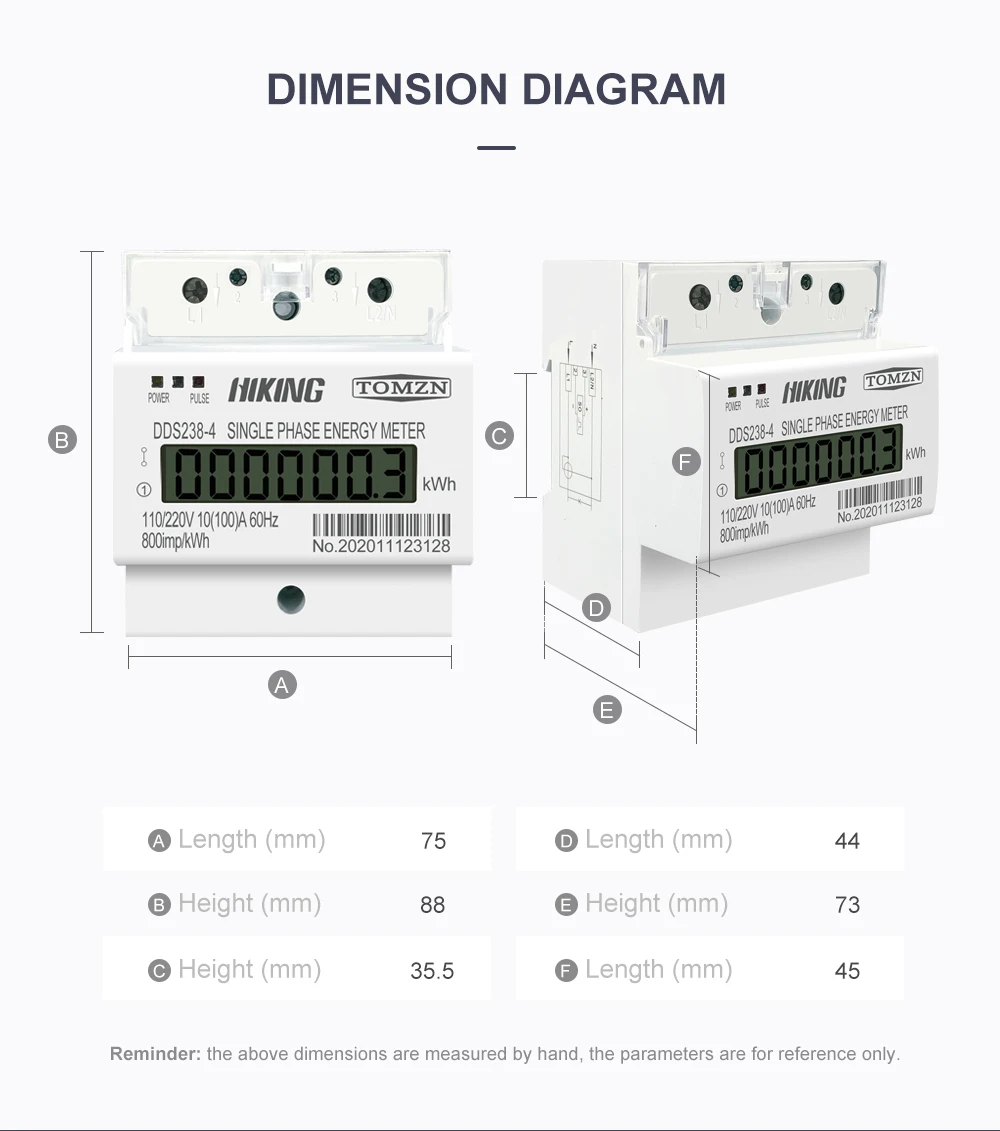

Размеры 88x7x73мм (Ш x Г x В)

Вес нетто 0,3 кг



3. Установка:

● Как только счетчик проверяется как «квалифицированный» и запечатан, он может быть установлен. Если нет уплотнения или депозита так долго, он должен быть постоянным относительным Отделом снова, а затем быть установлен, чтобы гарантировать точность измерения.

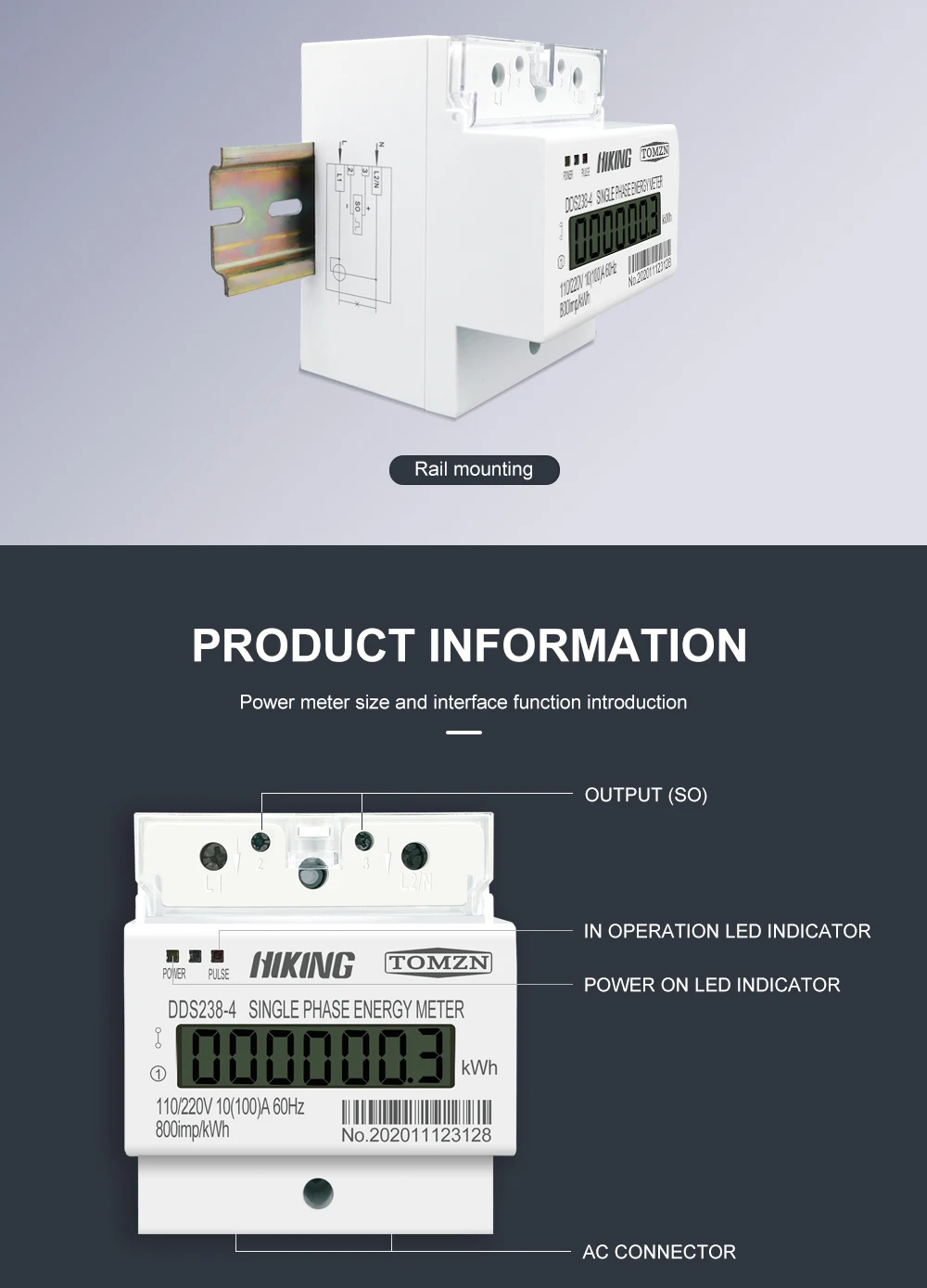

● Счетчик должен быть установлен на хорошем проветриваемом и сухом месте. Вы можете выбрать различные способы установки, такие как din-рейка 35 мм или Базовая плата метра. Доска должна быть на огнеупорной и бесвибрационной стене.

● В пыльной среде счетчик должен быть установлен в защитной коробке.

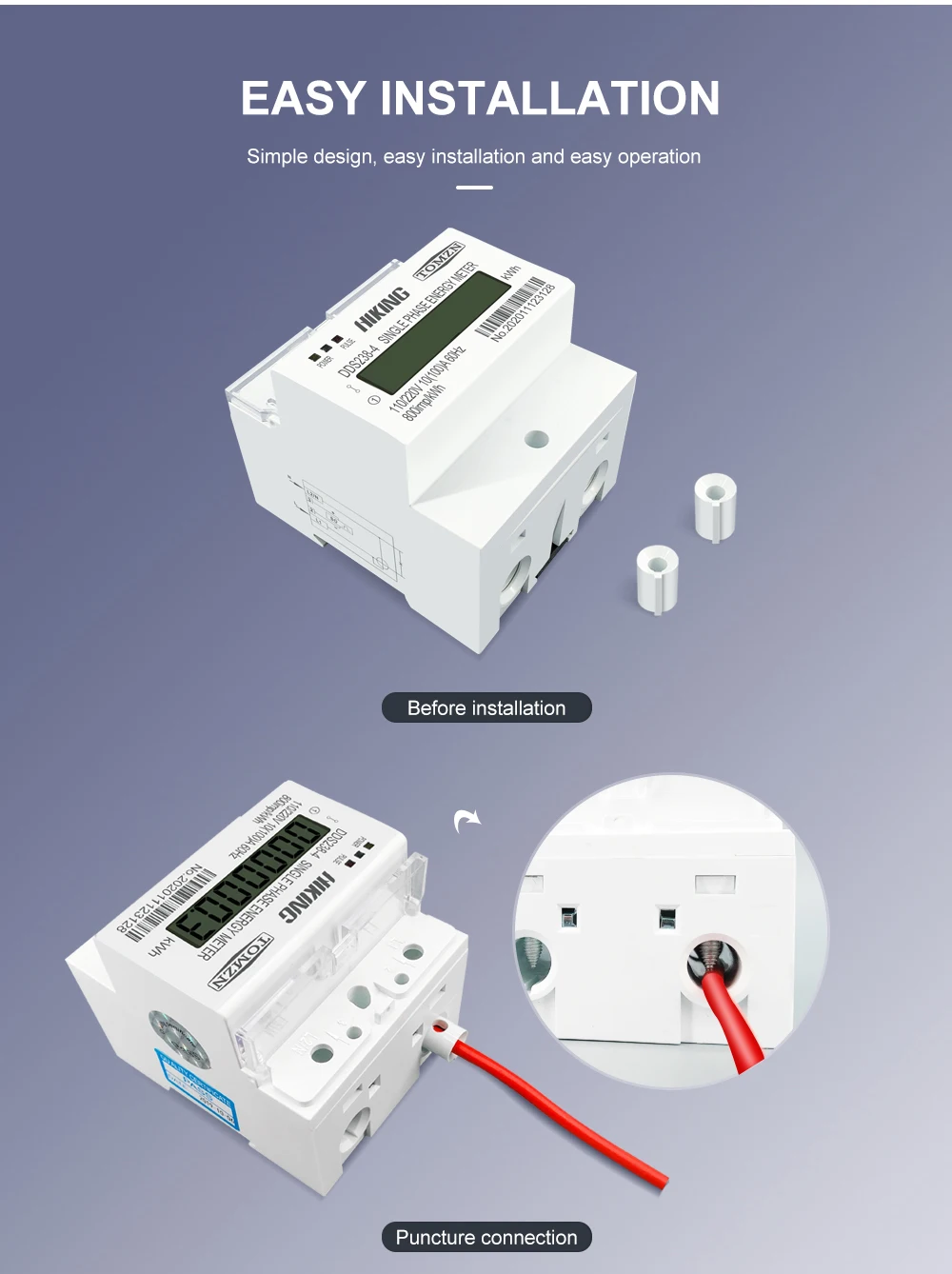

● Когда фаза проходит через отверстие L1 и L2/N, винт должен быть пронзен в защиту провода и провести с медным проводом

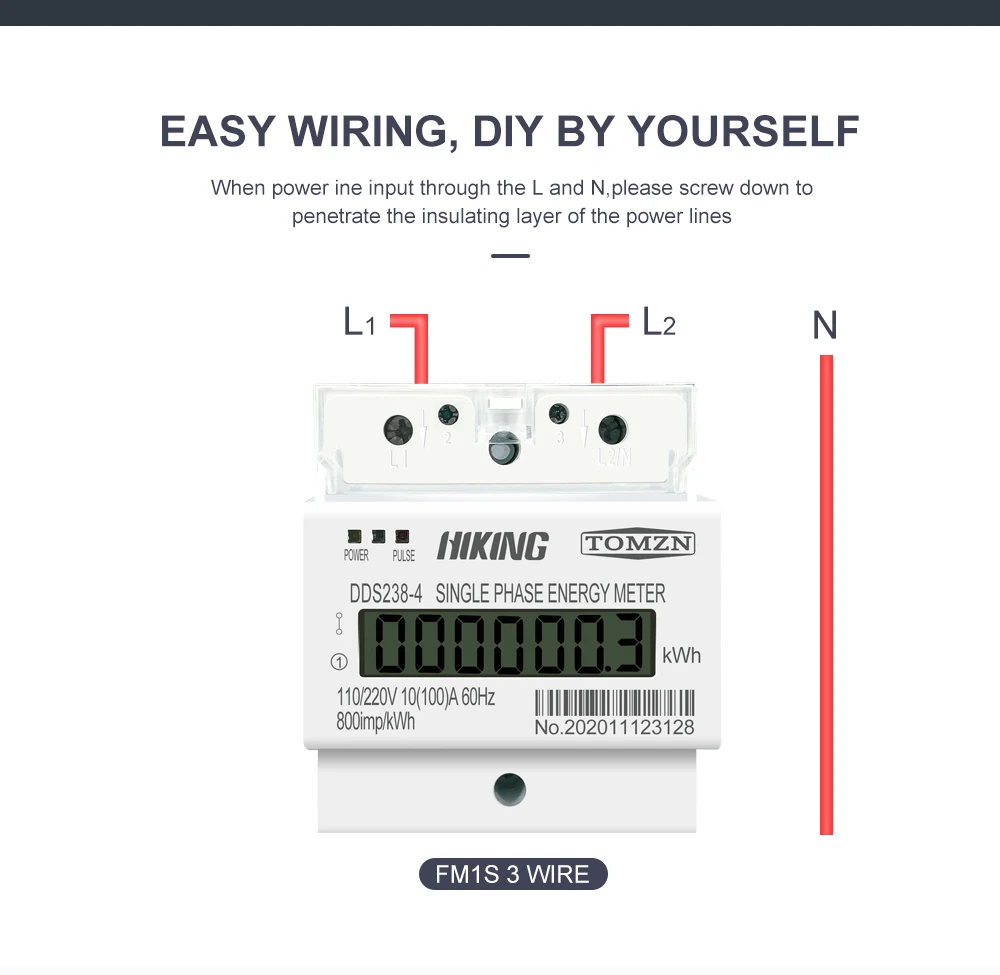

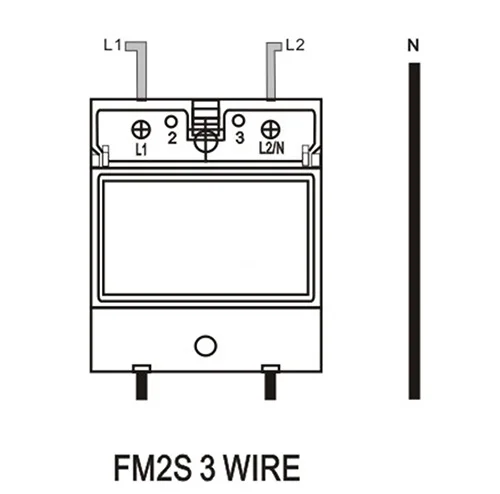

Схема подключения для ЖК-дисплея 7 цифр
