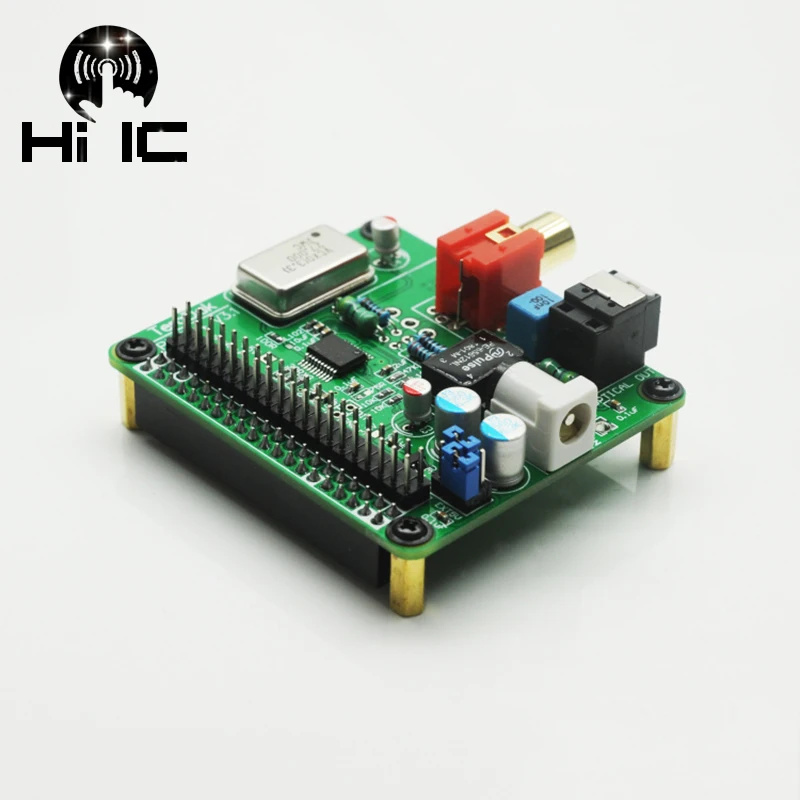

Цифровая звуковая карта I2S коаксиальный HiFi DAC DIGI WM8804G, плата расширения, декодирующая плата, кодировщик для Raspberry pi3 pi2 B + 3B + 4B
Последнее обновление: 16.09.2024
Чехол для заказа должен сообщить нам вашу модель Raspberry Pi, B +,2B,3B +,3B или 4B
Примечание
Чехол должен быть установлен самостоятельно. RCA и оптические интерфейсы установлены в чехол и отделены от коаксиальной платы. Алюминиевый чехол должен сварить сигнальный провод. Пожалуйста, подтвердите, что у вас есть инструменты и возможности DIY перед заказом.

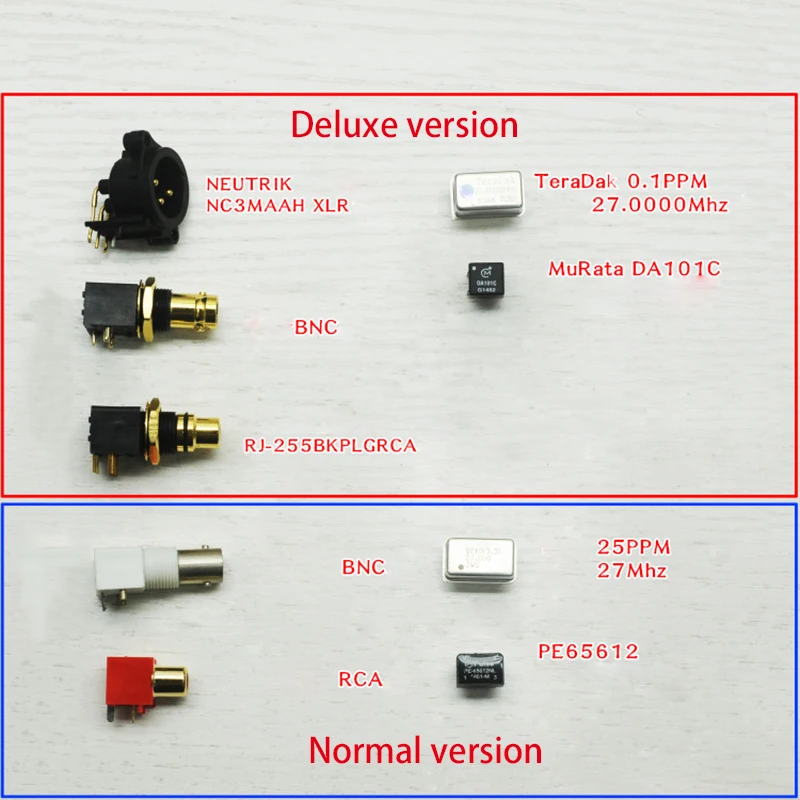

Разница в версии
Разница в пачке
Комплект 1: коаксиальный RCA + оптический выход Комплект 2: BNC баланс + оптический выход Комплект 3: AES коаксиальный + оптический выход Комплект 4: коаксиальный RCA + оптический выход + чехол Комплект 5: баланс BNC + оптический выход + чехол
Руководство по быстрой эксплуатации
1. После получения продукта, пожалуйста, не включайте и не Тестируйте его немедленно. Сначала Подключите все сигнальные провода, затем подключите шнур питания, подключите шнур питания, затем включите питание, включите питание и светильник выключателя с собственным индикатором питания (обычно синий) цвет), вы увидите панель PwR (красный индикатор питания Raspberry Pi) (Если это кристаллическая осцилляторная панель с постоянной температурой, это займет около 20 секунд, чтобы прогреться перед индикаторным светильник.), продолжайте ждать в течение 5 секунд влево (зеленый индикатор канала), светильник мигает.) Это доказывает, что он загружается, подождите около 20-30 секунд, чтобы завершить загрузку. 2. Введите инструкции по эксплуатации системы Включите успешно, введите маршрутизатор «Управление терминалами», чтобы найти IP с именем «dhcpcd-**.*-armv71» (* представляет версию прошивки сетевой карты, которая может Не будет одинаковым для каждой версии Raspberry Pi.), с «192.168.2.225 как столбец, введите «192.168.2.225» в браузере, чтобы подтвердить вход в управление операционной системой Терминал 3. Индикатор Светильник Описание продукта: Действие-это индикатор канала, который обычно мигает только после успешного подключения к сети. PWR-это индикатор питания Raspberry Pi. Индикатор всегда включен, когда Raspberry Pi включен. В чем причина?) оранжевый негигабитный светильник Ethernet и зеленый non-100M светильник индикатора на порту сетевой карты на задней части цифрового вещания. ④Описание вывода воспроизведения DsD и DTs В настоящее время тестирование систем Volumio и Moode, прямой выход DSD может воспроизводиться нормально DTs, DsD16, DSD32, DsD64, DsD128, DSD256, DSD512 выход, но требуется поддержка декодера, Я AKM4495, AKM4497, AKM4499, ES9038Q2M может быть нормальным воспроизведением, если нет звукового выхода, Проверьте декодер самостоятельно.
Описание товара
1. Цифровой чип принимает Wolfson high-end WM8804G чип и принимает I2S интерфейс; Он поддерживает от 16 до 24-битное звуковое воспроизведение формата данных; Искажения и динамика очень идеальны; он поддерживает высокую частоту дискретизации 192 кГц, а передовая технология анти-дрожания может по своей природе встряхнуть (внутренний период дрожания) Находится в пределах 50ps RMS и степень уменьшения чрезвычайно высока. 2. Выходной порт принимает Оптическое волокно и коаксиальный два вида интерфейсного выхода, что удобно для внешнего усилителя мощности пользователя 3. Поддержка аппаратного контроля громкости (интерфейс I2C) 4. Источник питания с использованием малинового пирога, без внешнего источника питания; И использовать design-фильтр питания, эффективно уменьшает помехи источника питания 5, с использованием интерфейса I2S прямой цифровой выход, высокая степень уменьшения, не USB интерфейс DAC режим, не занимает другой расширенный GPIO Raspberry Pi 6, обеспечить светильник индикатора питания, легко наблюдать за состоянием платы расширения 7. Печатная плата принимает позолоченный процесс на высокой дуговой дорожке (высококлассные HIFI DACs используют дугообразные дорожки) для лучшего обеспечения непрерывности сопротивления сигнала и уменьшения отражения сигнала и преломления. 8, хороший звук зависит от реальных материалов, волоконно-оптический интерфейс с использованием импортного HIFI класса высокого качества волоконного сиденья, коаксиальный интерфейс используется компания Pluse импортированный аудио изоляционный трансформатор в предоставлении хорошего цифрового аудио во время защиты вашего аудио оборудования и платы! 9. Встроенная функция инфракрасного приемника, в отсутствие сети, более удобное управление воспроизведением. FLAC, WAV, MP3, AAC, ALAC, пожалуйста, Поддерживайте -Музыкальные библиотеки на накопителях Samba, NFS и USB -Поддержка веб-радио из коробки -Управление через интегрированный Webui с ПК, смартфоном, планшетом -Возможность Airplay -Поддержка Ramplay -Многокомнатное Воспроизведение через приложение Android -Выбор устройства воспроизведения на выходе -Аудиовыход I2S (от Raspberry pi P5) -Конфигурация беспроводной сети -Различные варианты перезарядки, до 24 бит/192 кГц

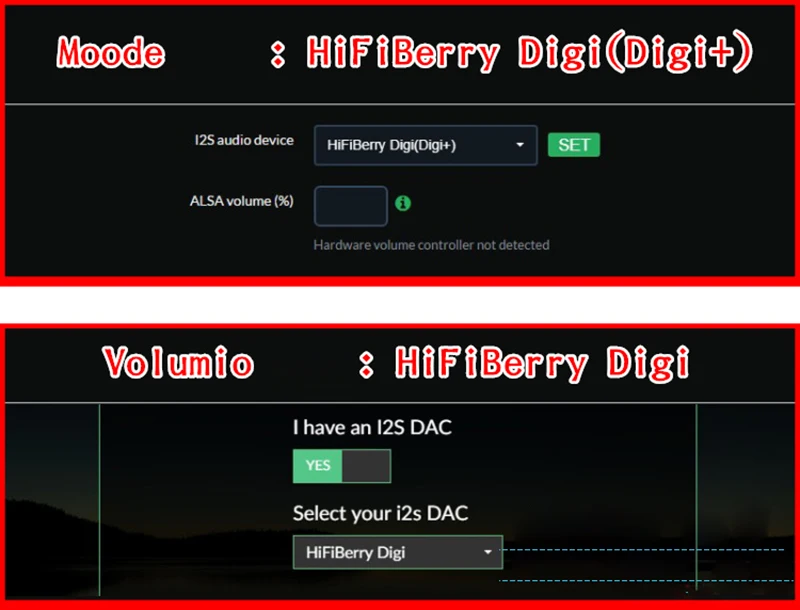

Система поддержки плеера
Если вы не знаете, как его настроить, пожалуйста, свяжитесь со службой поддержки клиентов.

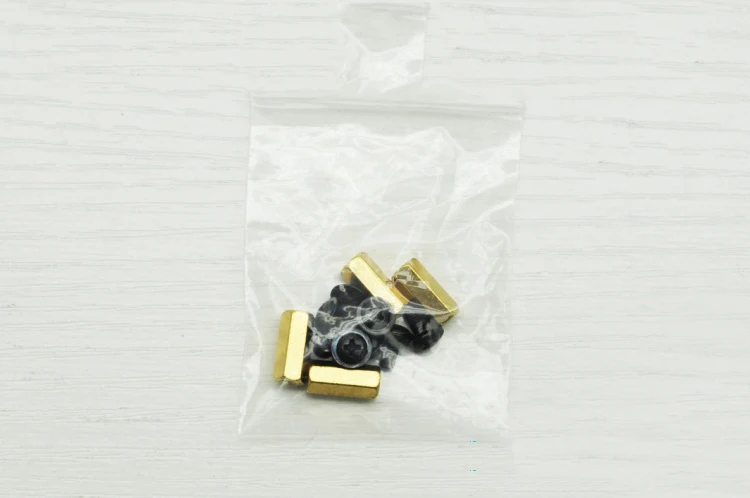

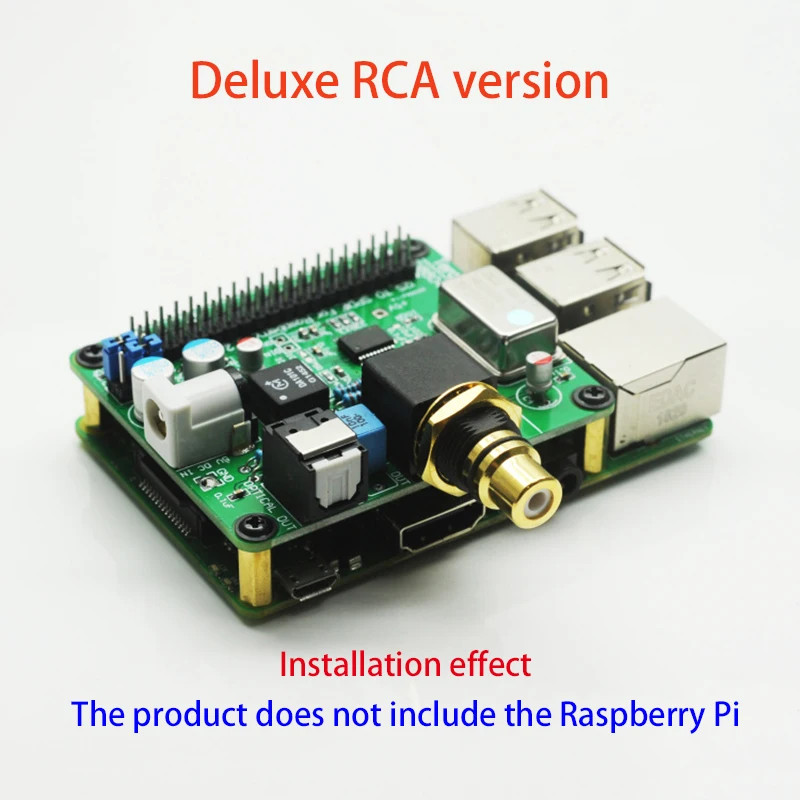

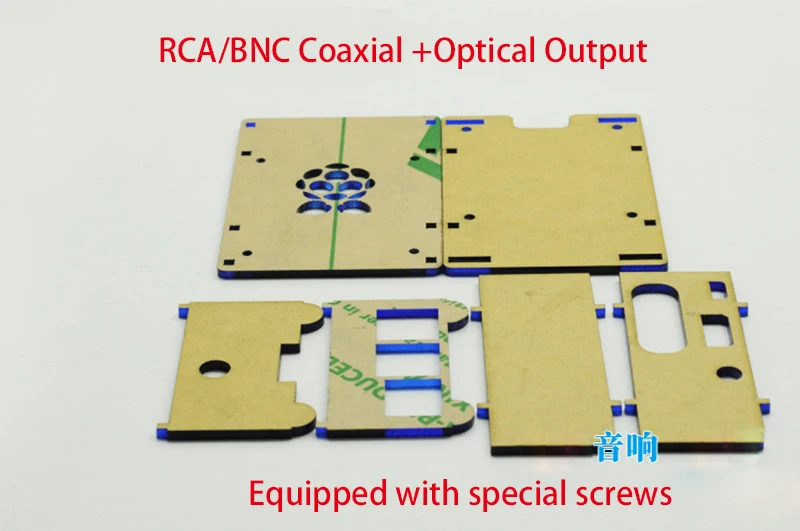

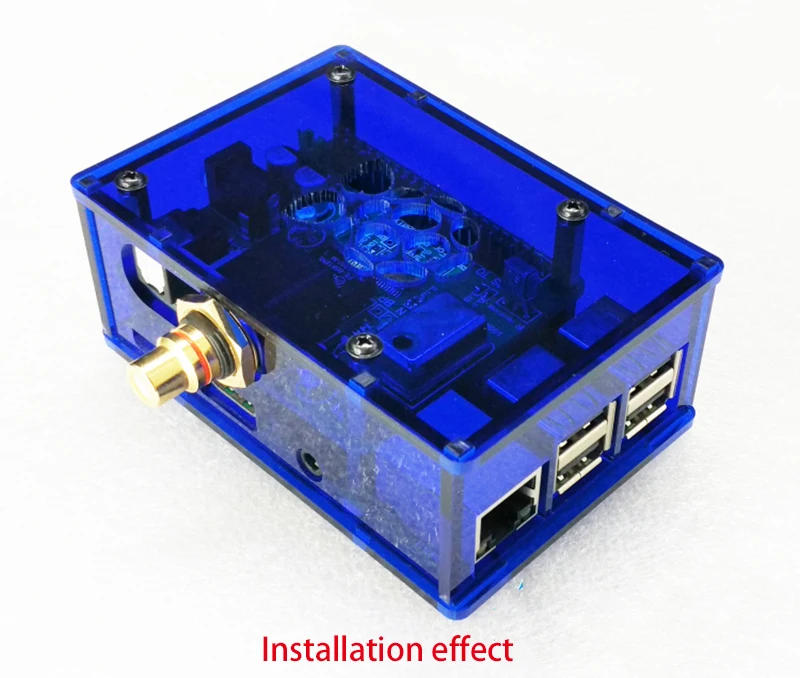

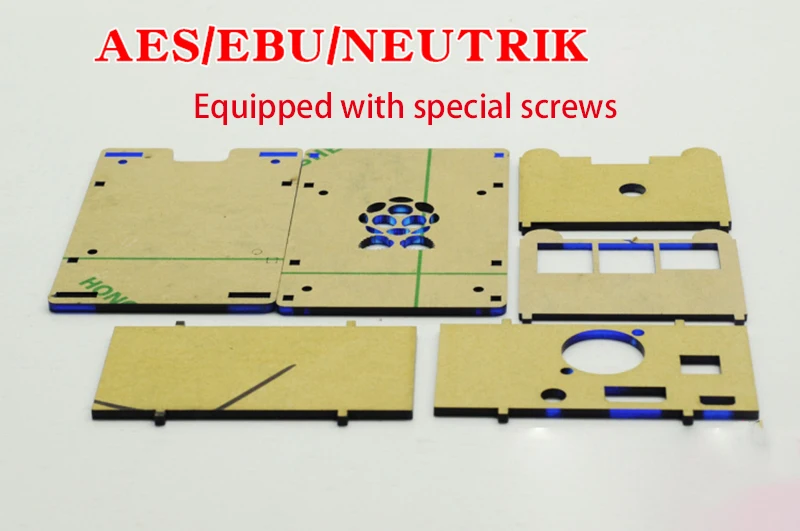

Стандартная версия + комплект 1 установка эффект продукт не включает Raspberry Pi оснащен специальным винтом продукт с медной колонкой

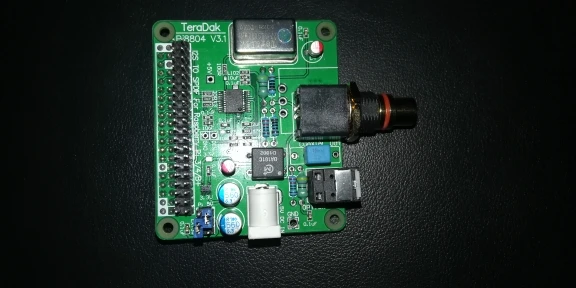

Дисплей продукта

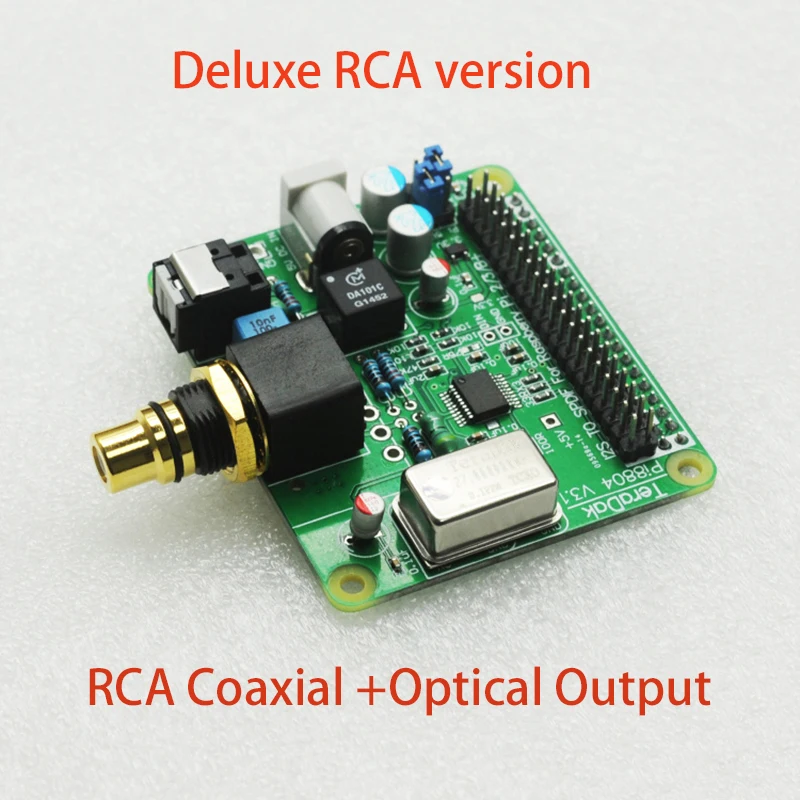

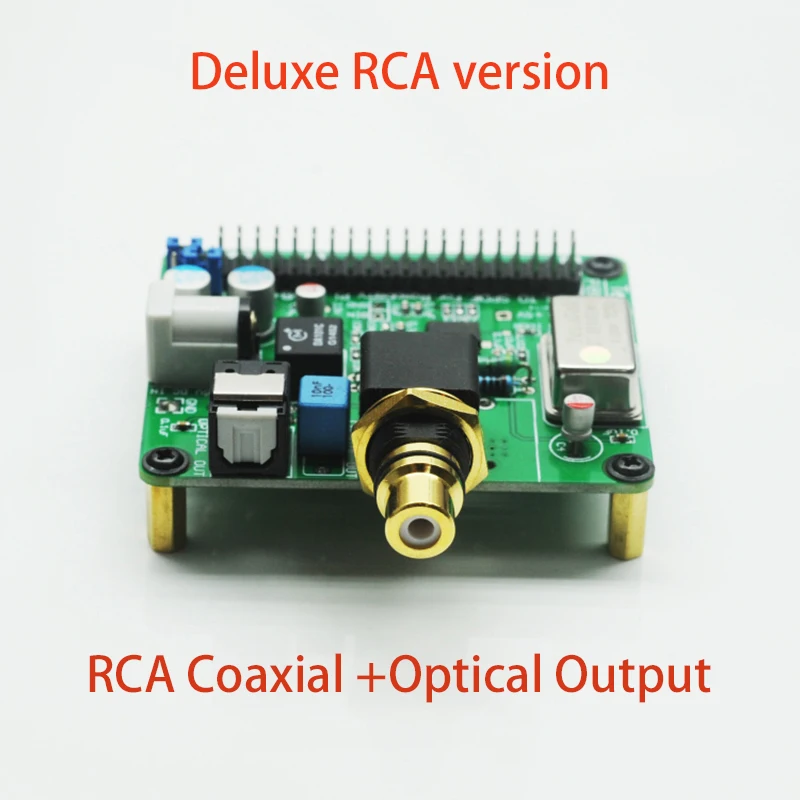

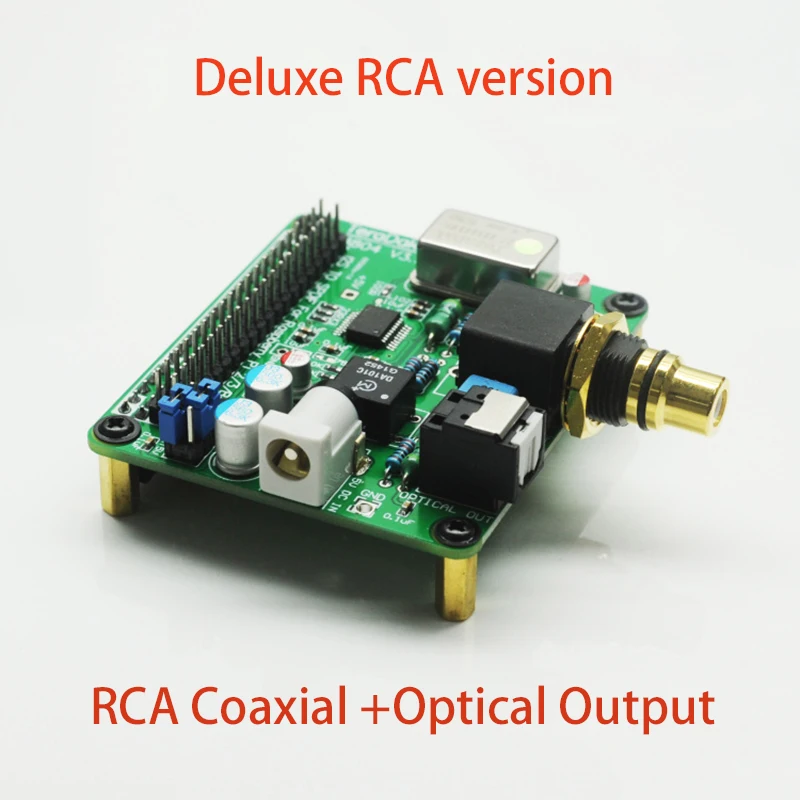

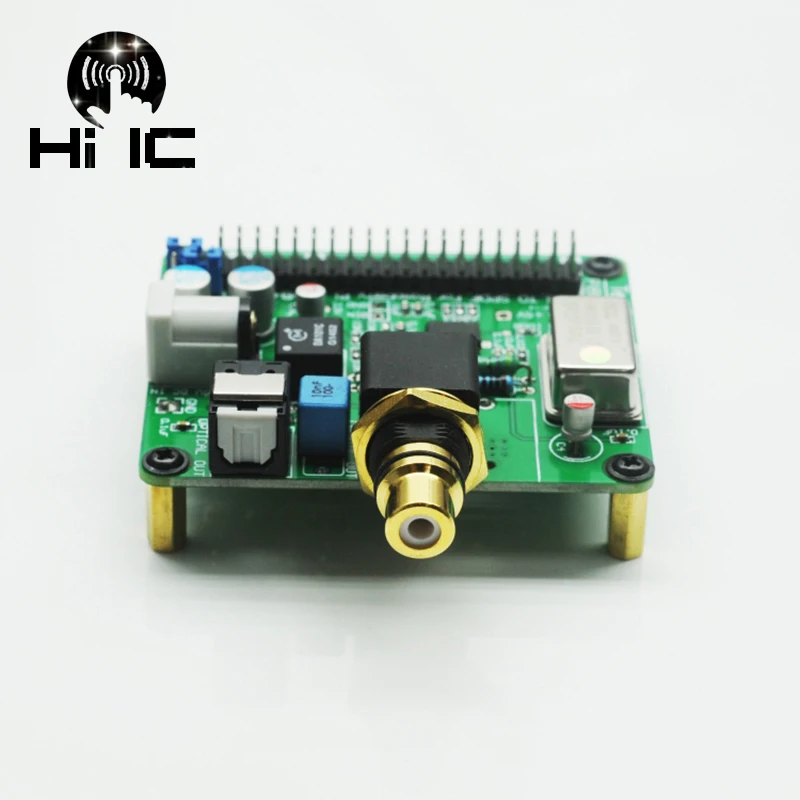

Роскошная версия RCA

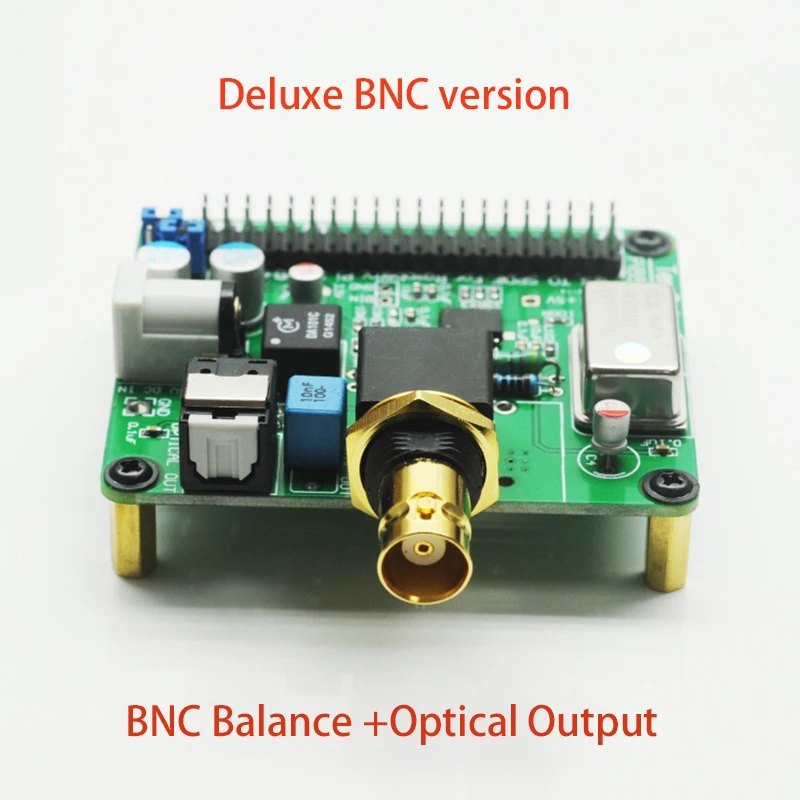

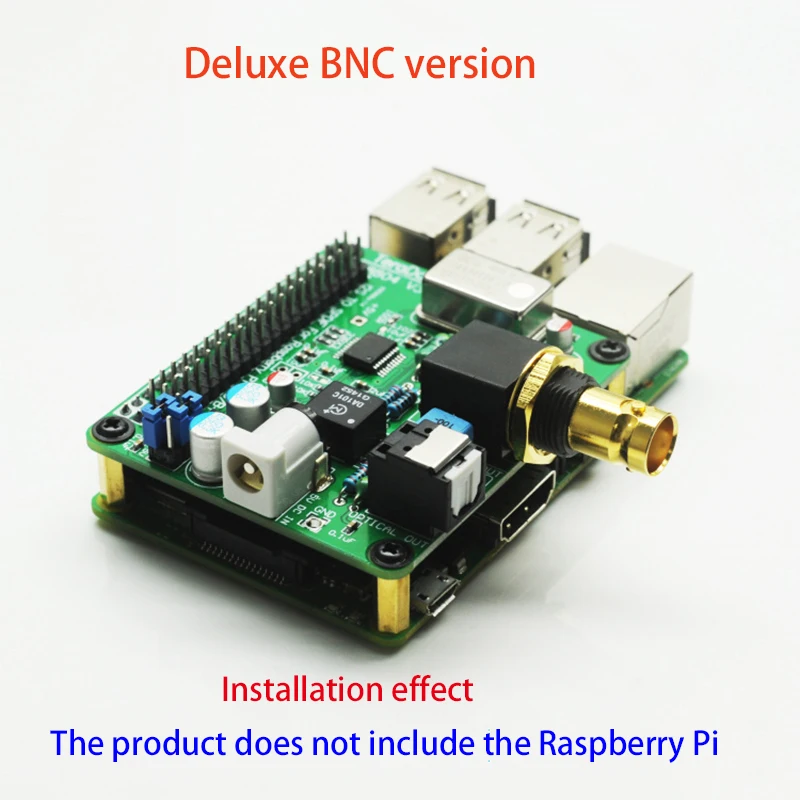

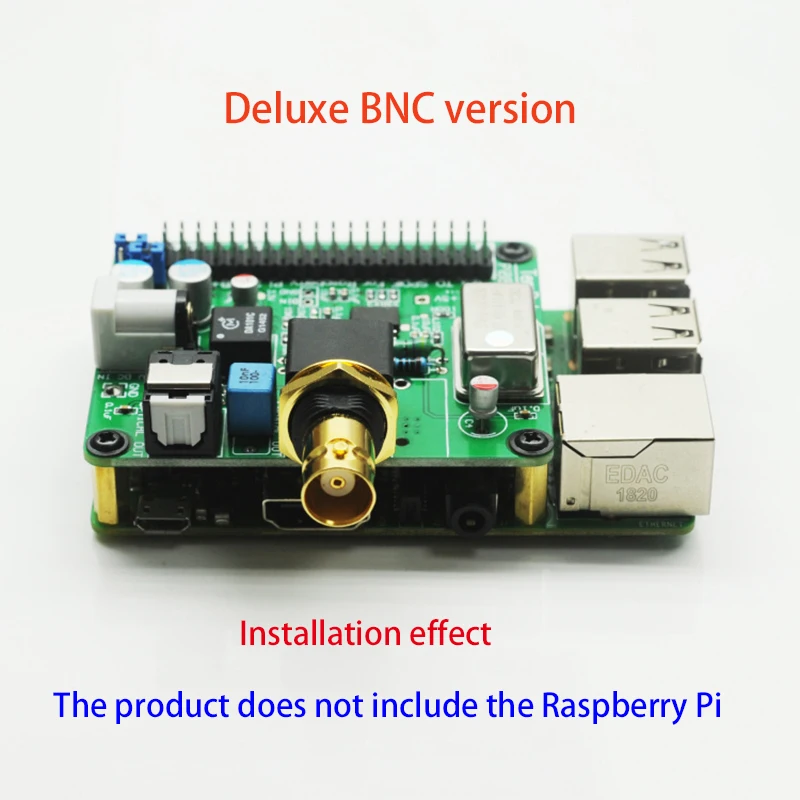

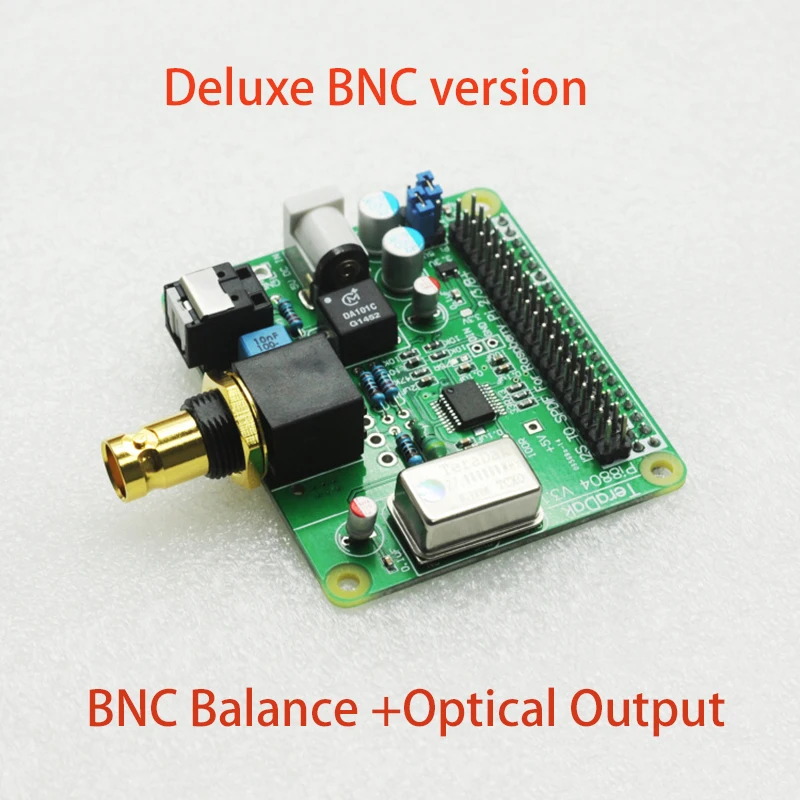

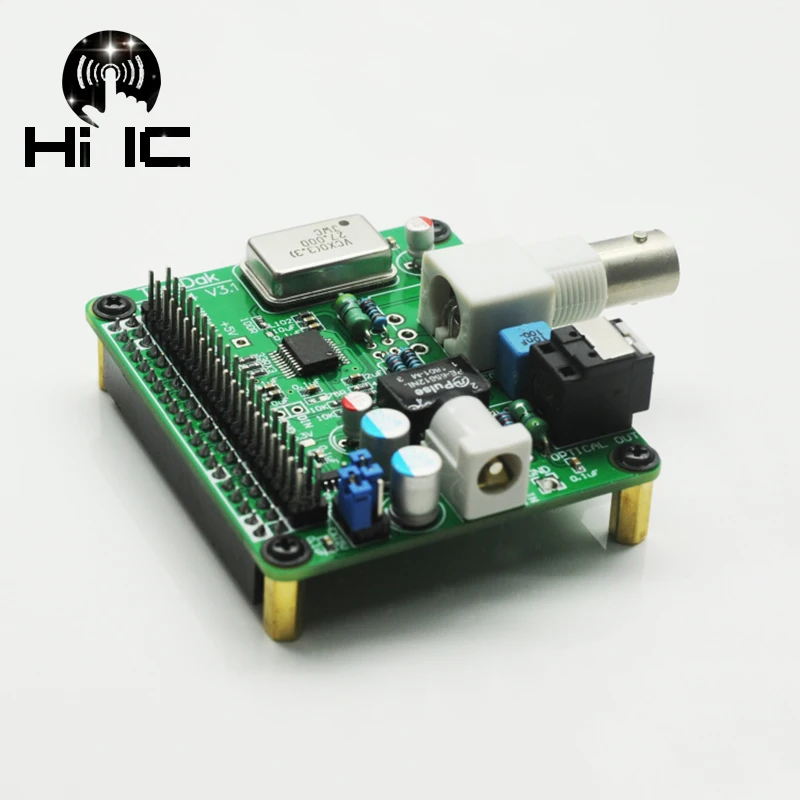

Роскошная версия BNC

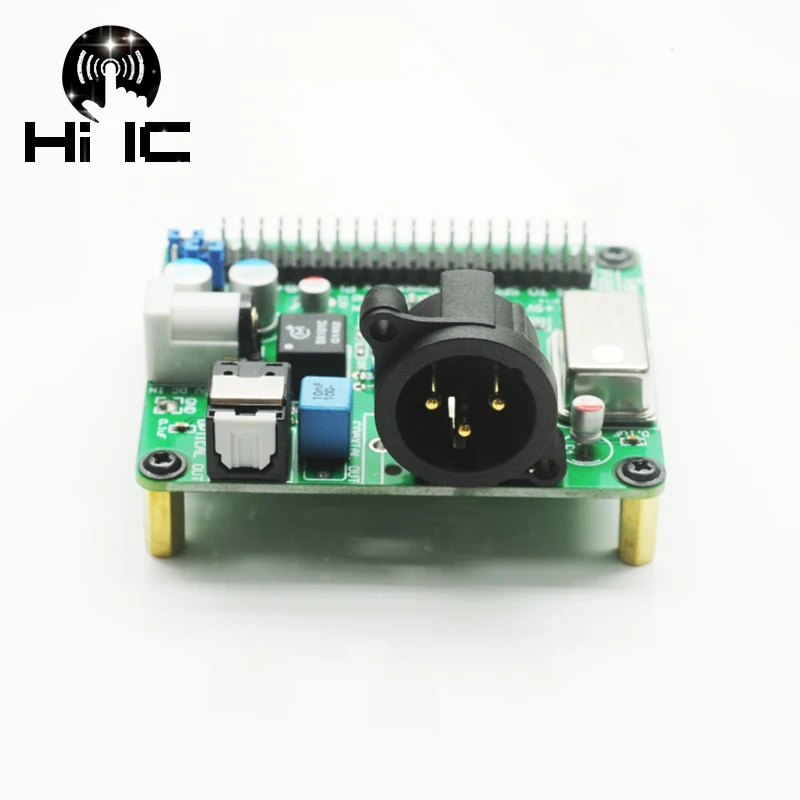

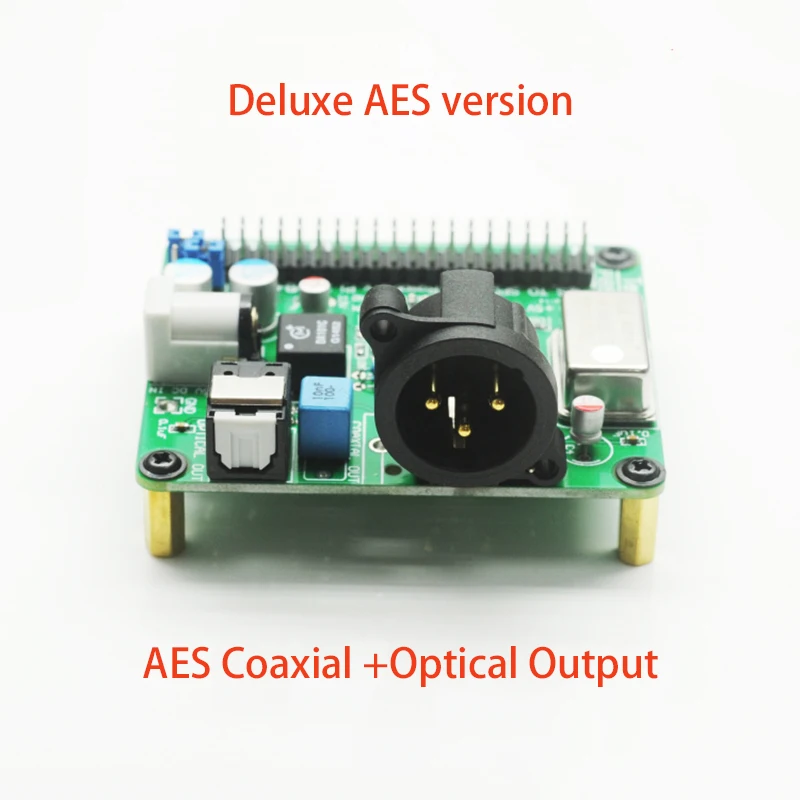

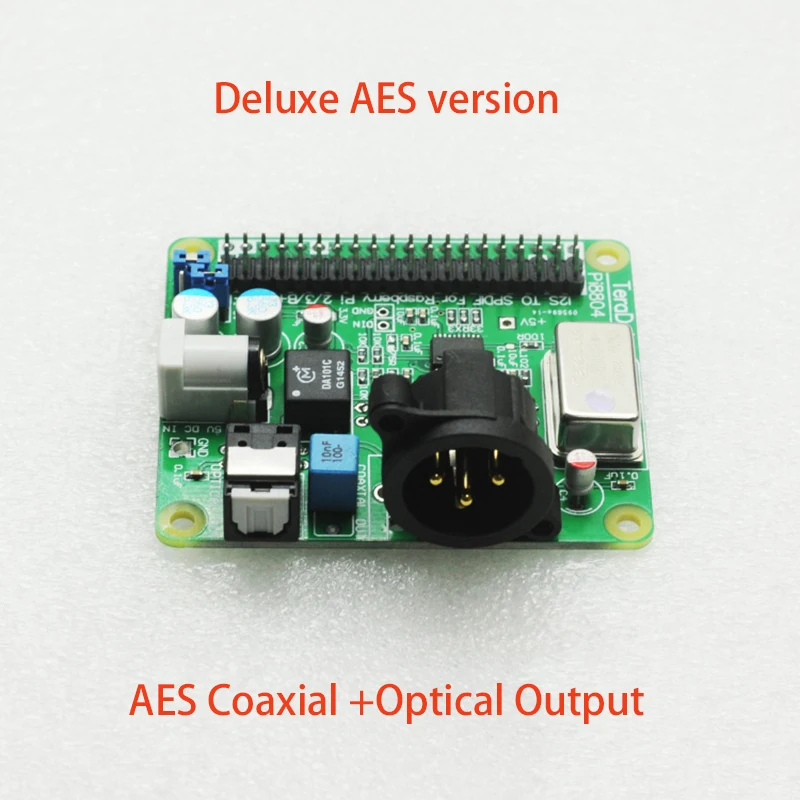

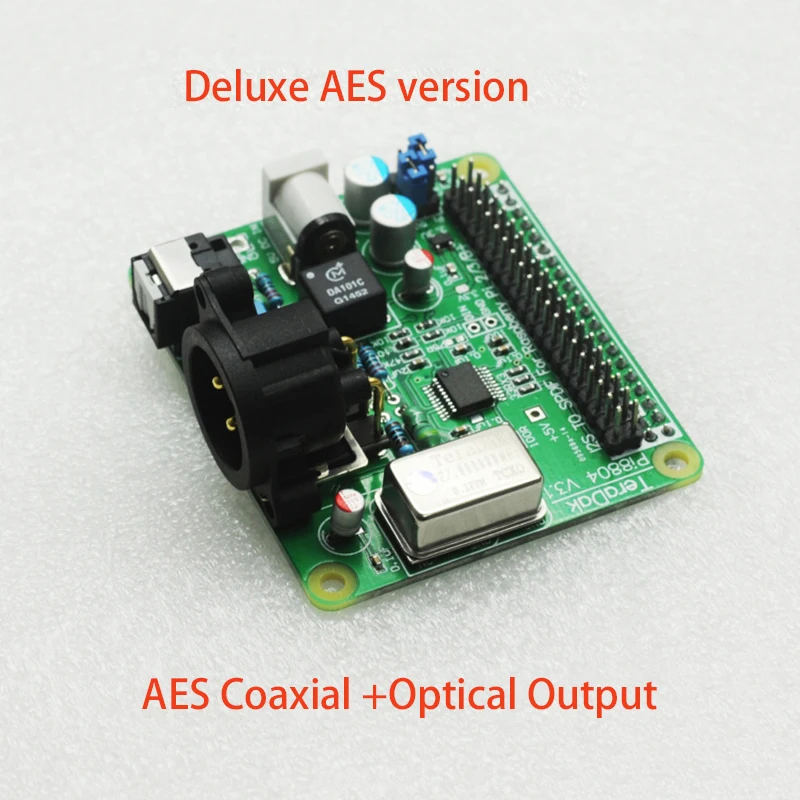

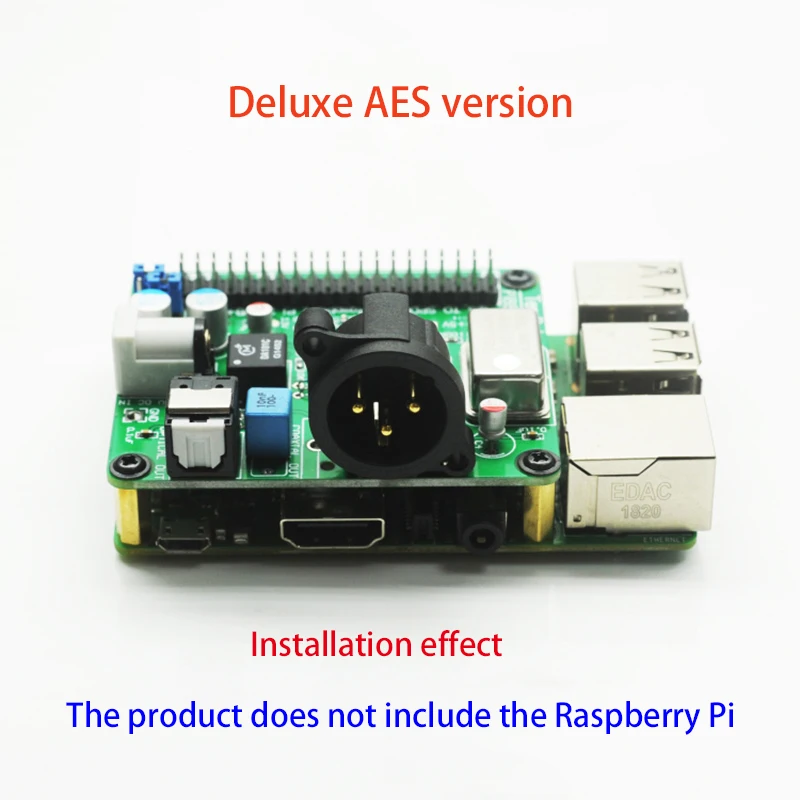

Роскошная версия AES

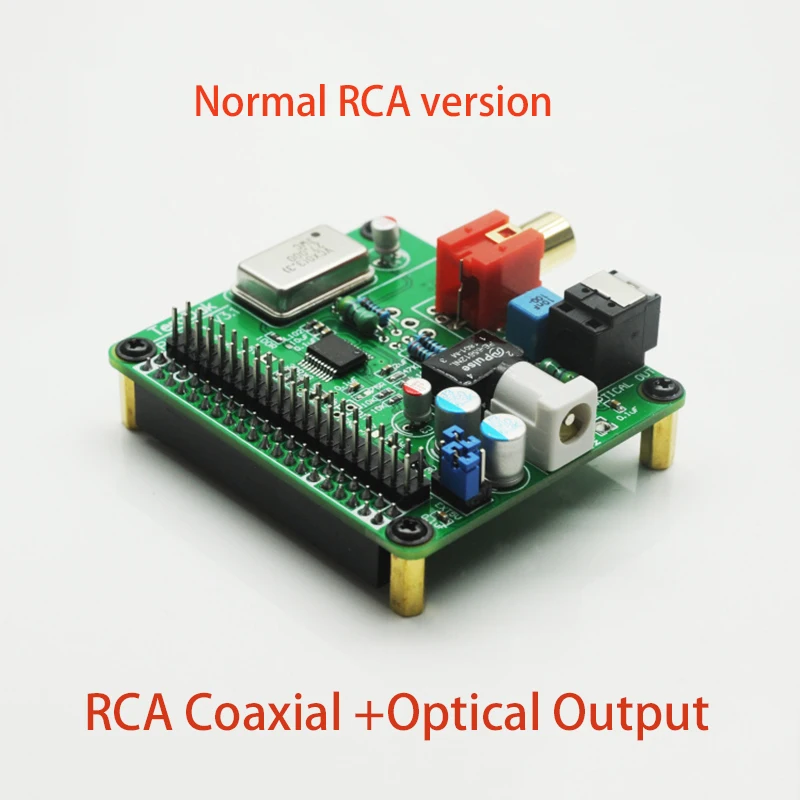

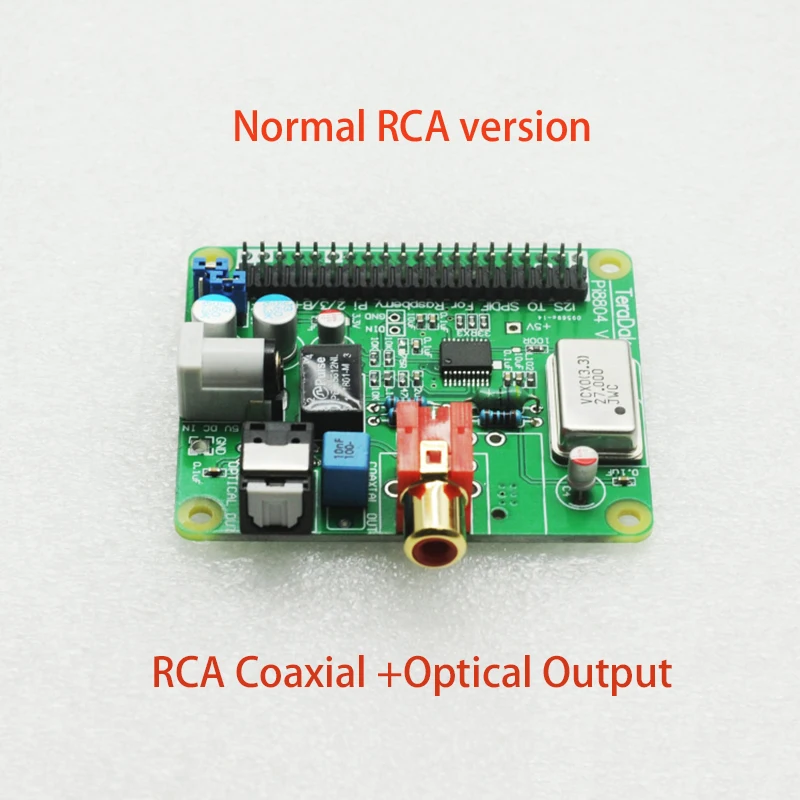

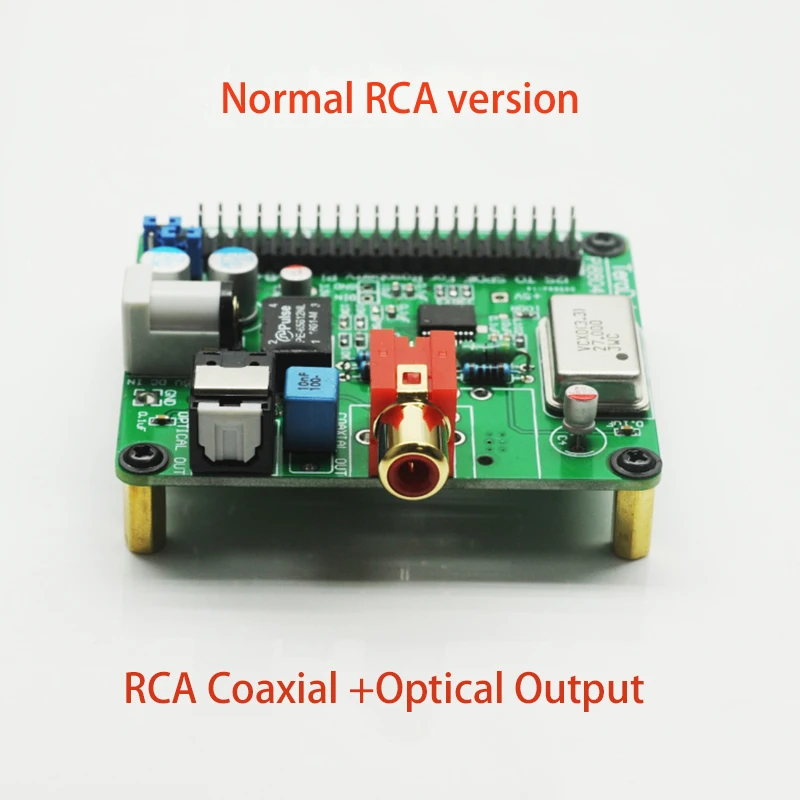

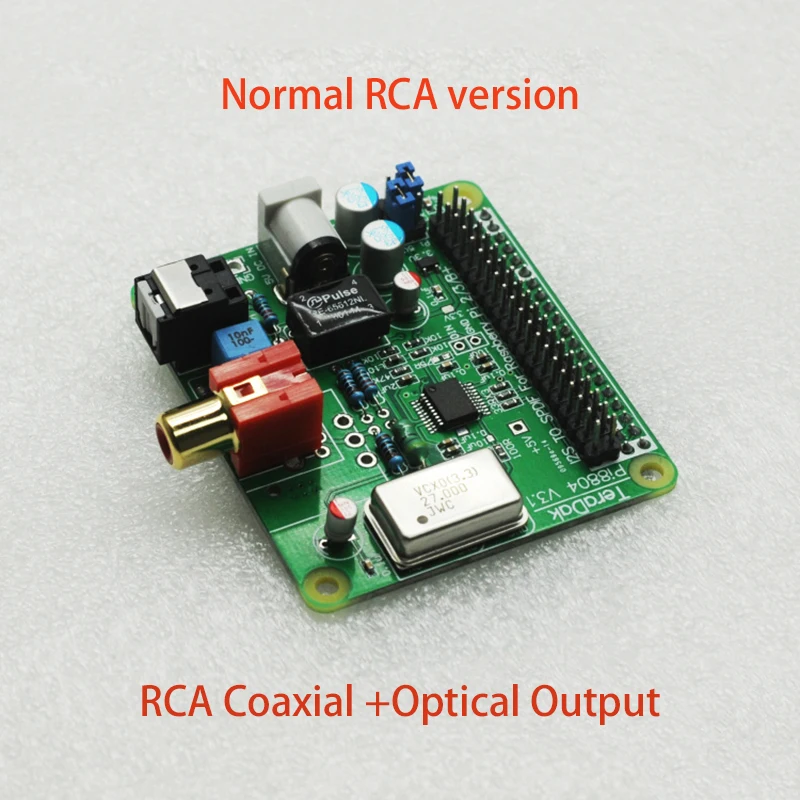

Обычная версия RCA

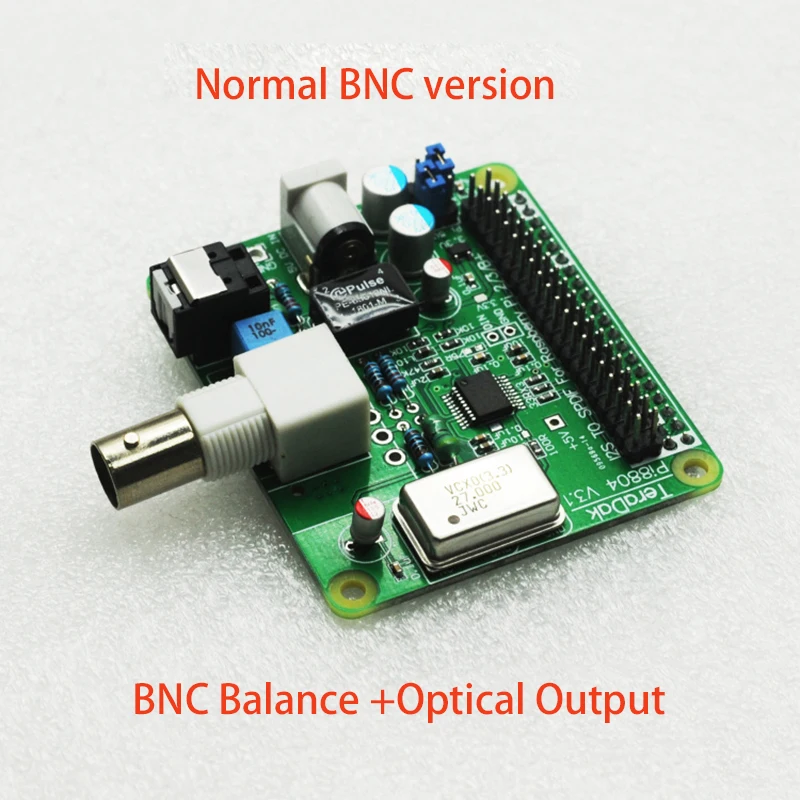

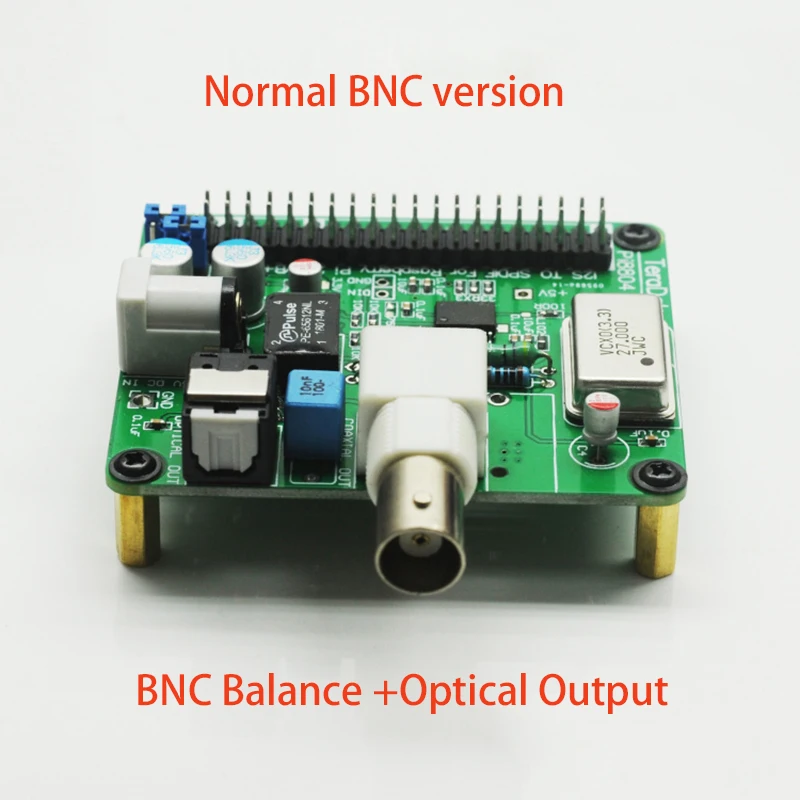

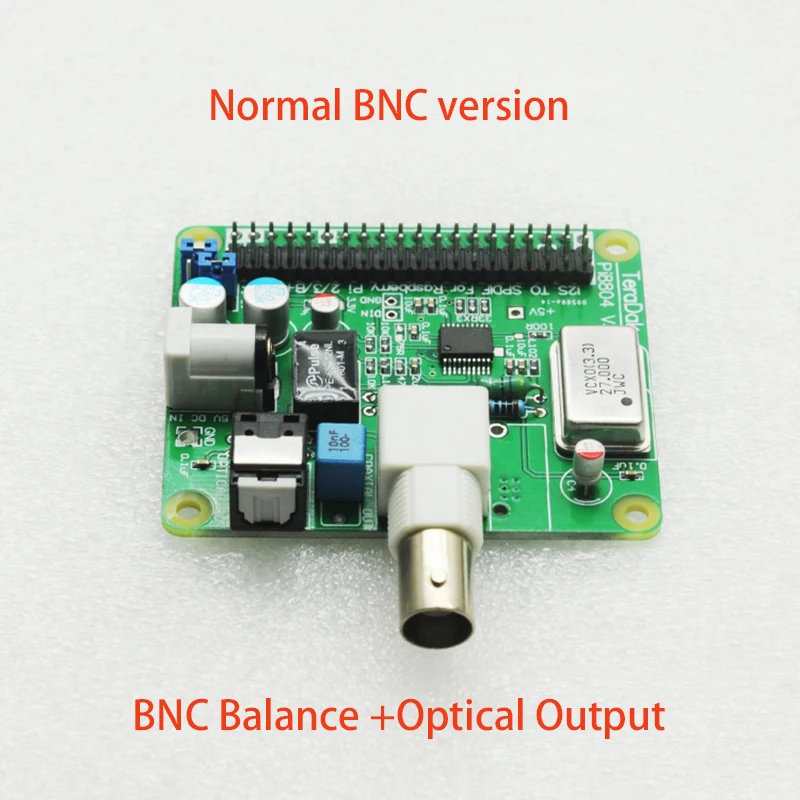

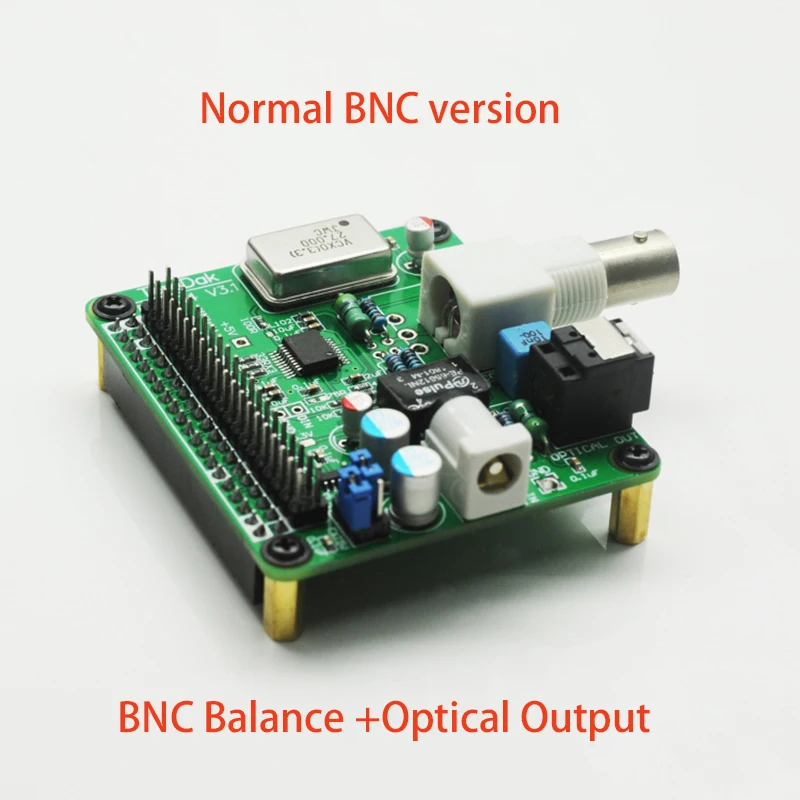

Нормальная версия BNC

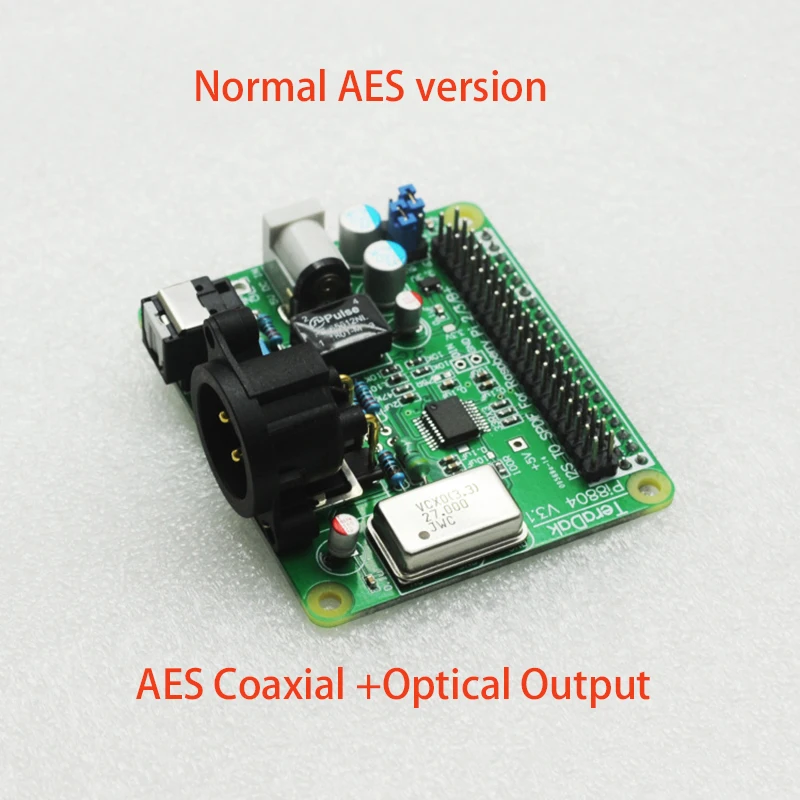

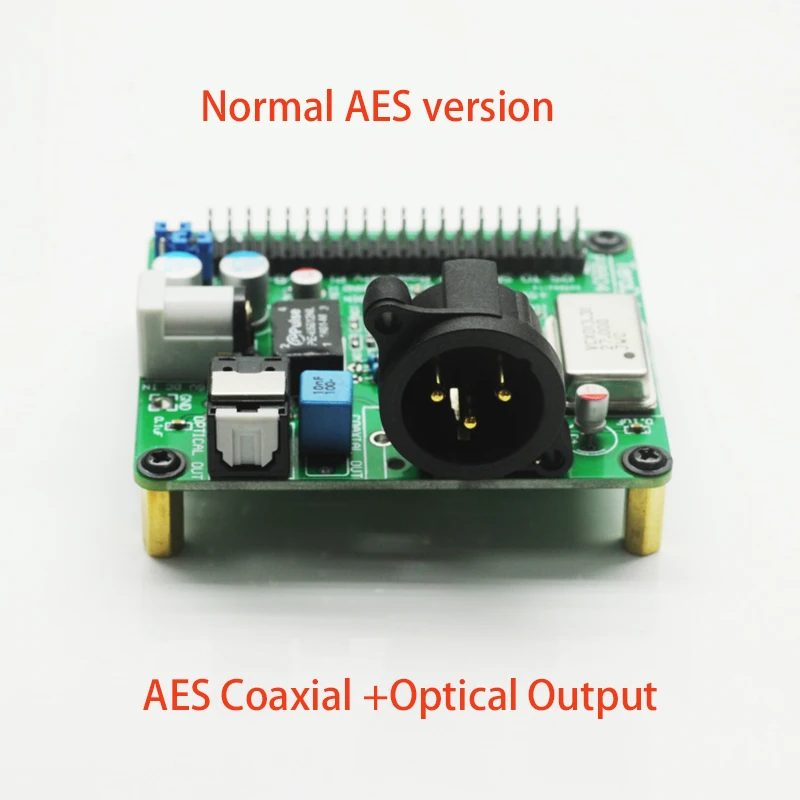

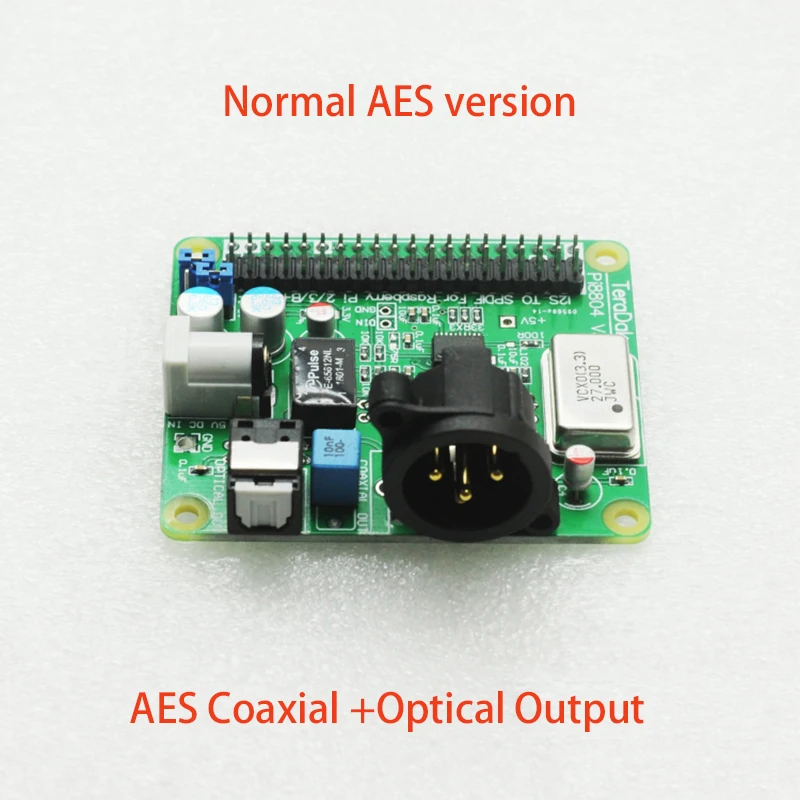

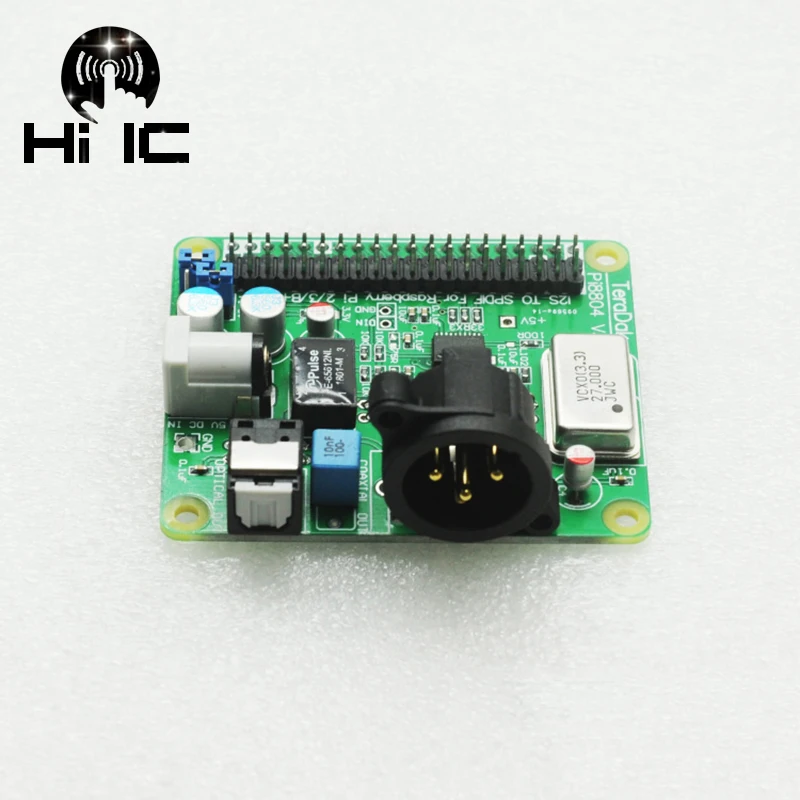

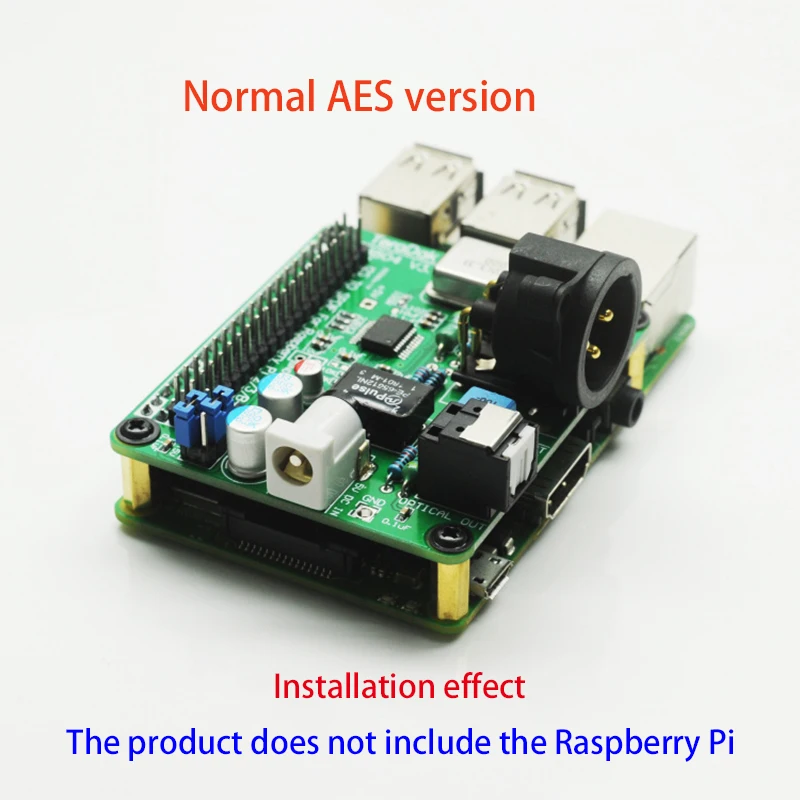

Стандартная версия AES

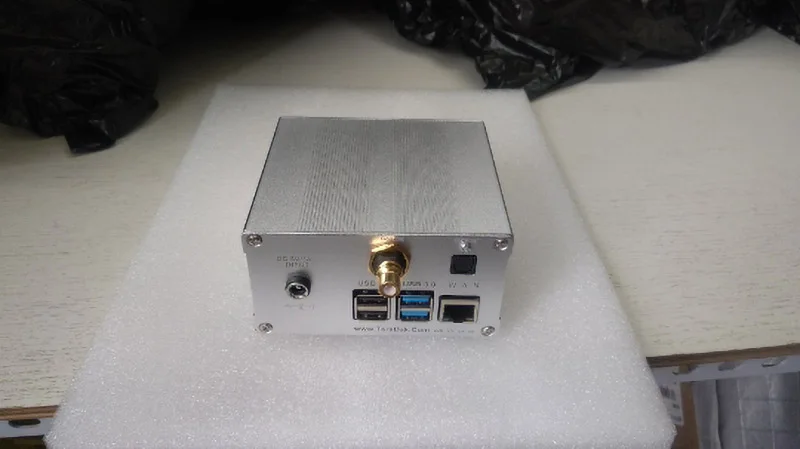

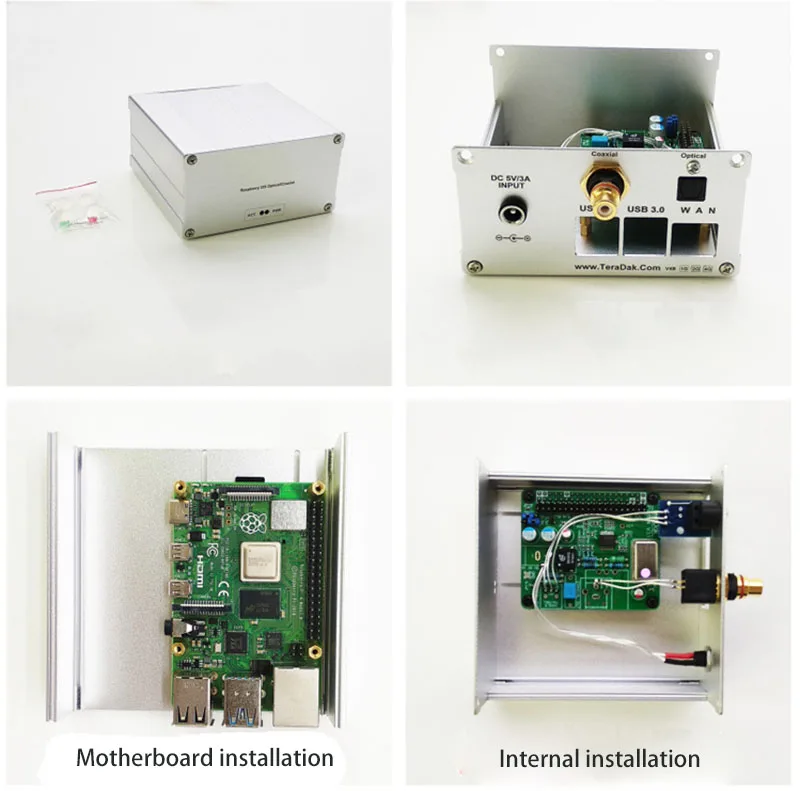

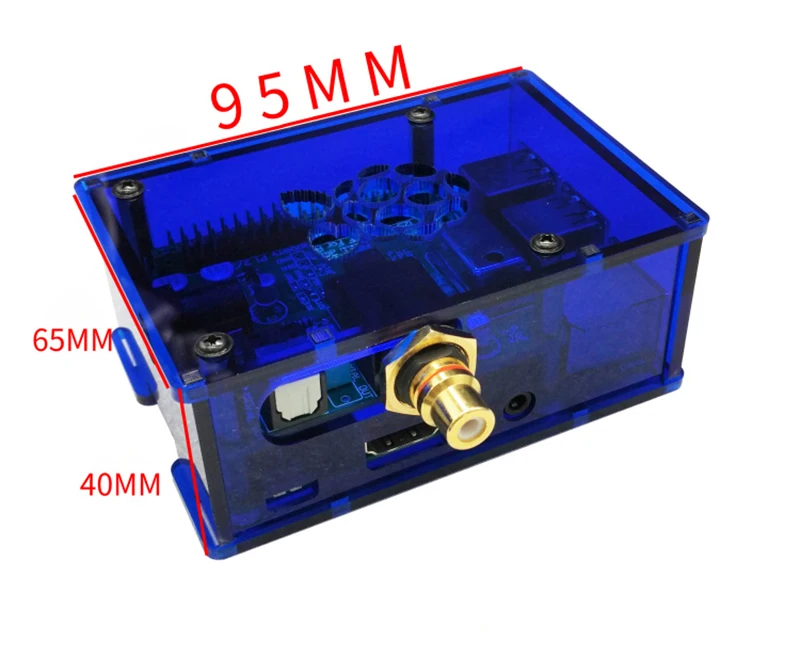

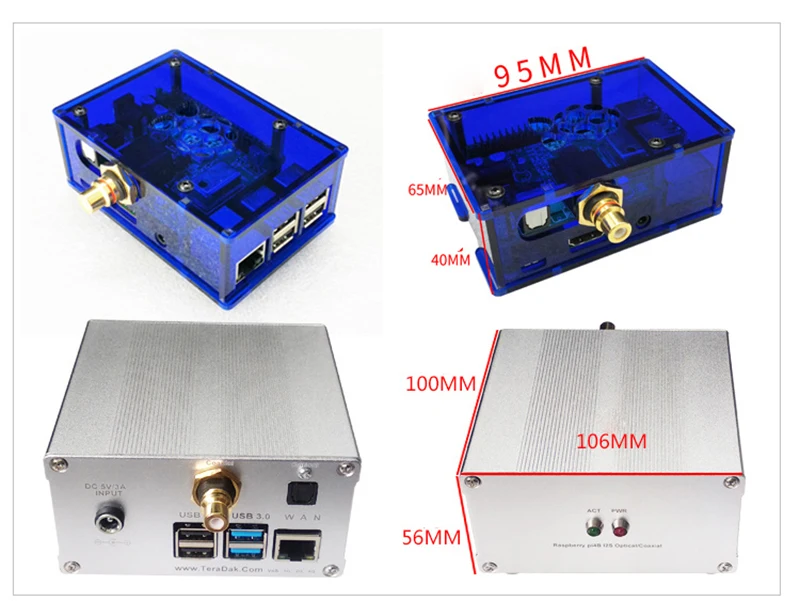

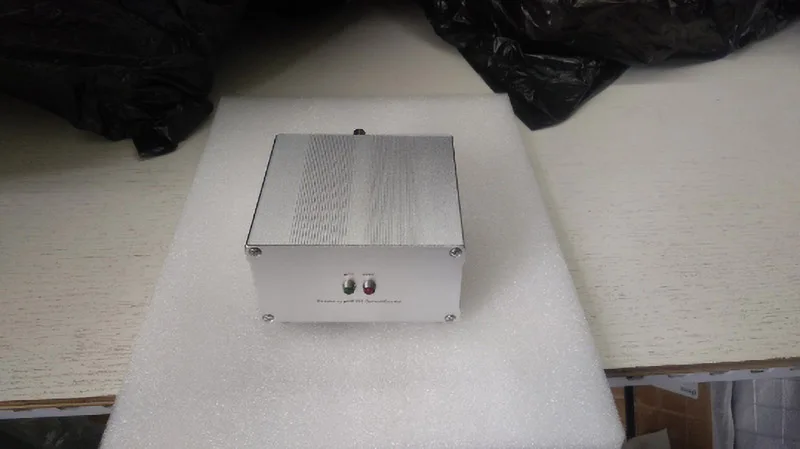

Чехол
Нужен металлический чехол, пожалуйста, свяжитесь со службой поддержки клиентов

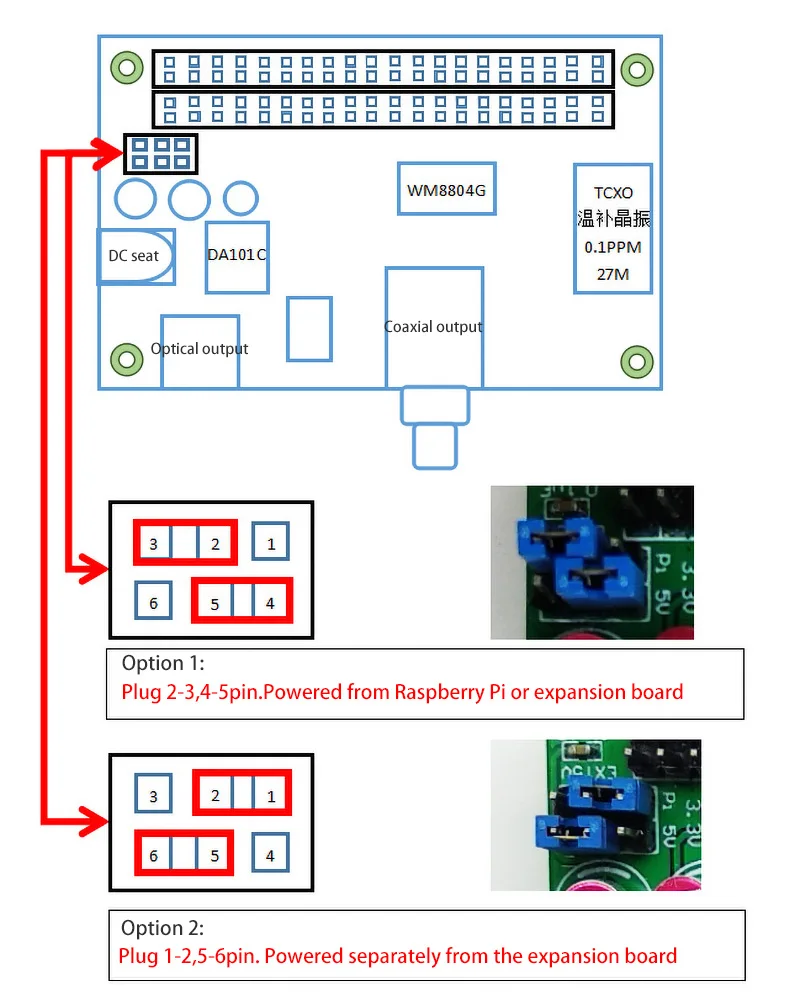

Источник питания
Отзывы покупателей

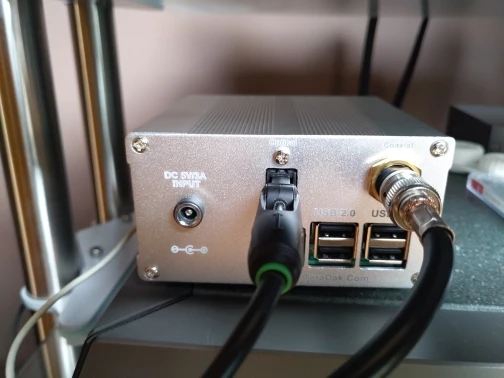

Страна: RU Color: Deluxe RCA version Voltage (V): Aaluminum Case Доставка: Standard Shipping 19.12.2020

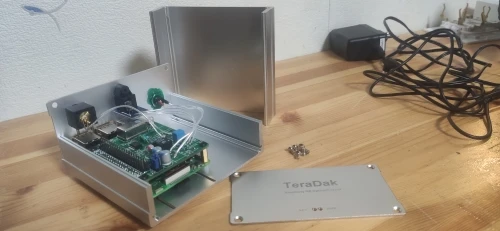

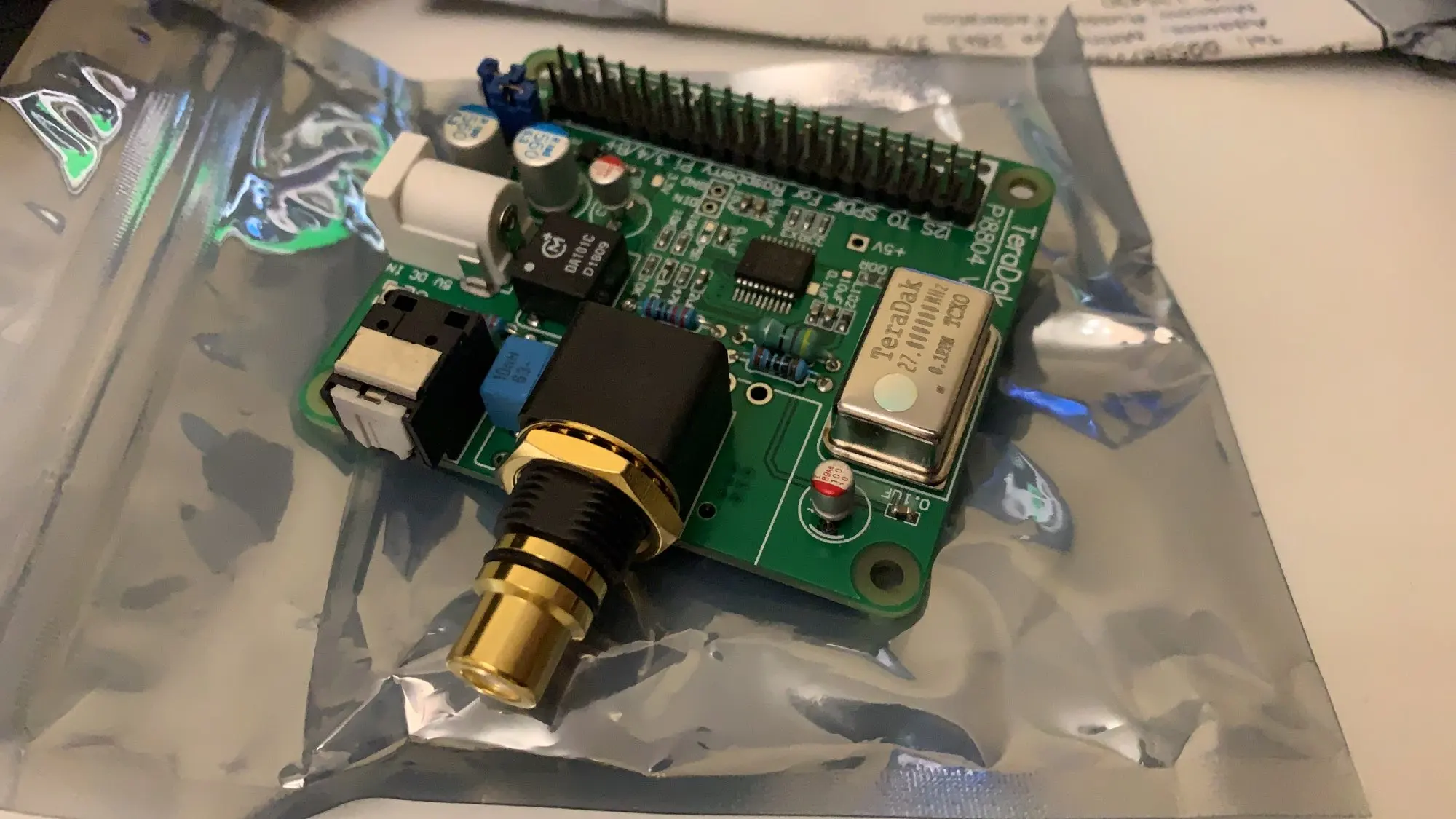

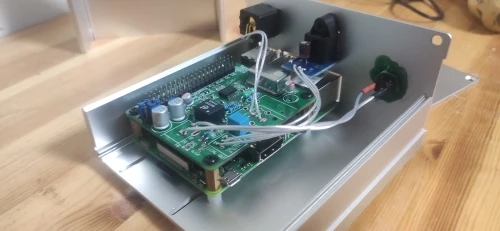

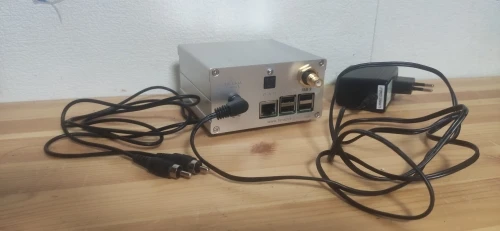

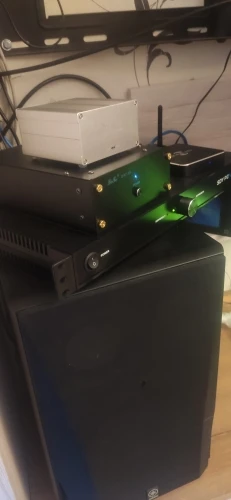

Товар пришёл в сборе. Разобрал, поставил Raspberry Pi 3b, собрал, установил и запустил последний MoOde, настроил - всё заработало, разобраться во всём этом не очень сложно. Для меня сложно припаять контакты сигнальных лампочек к плате Raspberry (хотя, продавец выслал картинку для демонстрации куда паять), но сам боюсь - найду мастера и он сделает. Кроме этого паять ничего не надо, всё сделано. Блок питания обычный, на линейный денег не накопил. Пробовал сравнивать это устройство с медиаплеером Dune, слушал flac. Оба были подключены к цифровым входам LITE TDA1543 X8, усилитель SDY класса D (отличный, но бюджетный - 200$), акустическая система Yamaha NS-6490. Особых отличий не заметил, возможно у Raspberry на HIFI Dac побольше пространства. Видимо, надо улучшать звуковой тракт?)...
Страна: RU Color: Deluxe RCA version Voltage (V): Without Case Доставка: Standard Shipping 05.12.2020
Бесподобно! Сделано очень аккуратно, и самое главное, что плата работает! По коаксилу звук волшебный. Однозначно рекомендую продавца и буду заказывать еще.
E***i
Страна: RU Color: Deluxe RCA version Voltage (V): Without Case Доставка: Standard Shipping 17.12.2020
Всё работает! Доставка недолгая.
C***m
Страна: KR Color: Deluxe RCA version Voltage (V): Without Case Доставка: Standard Shipping 01.01.2021
두번째 구입했지만 소리가 자연스럽고 디지털 소리가 덜나는것 같아서 계속 사용할것 같습니다. 예전에 쓰던 구닥다리 DAC가 제역활을 합니다.
G***c
Страна: FR Color: Deluxe RCA version Voltage (V): Without Case Доставка: Standard Shipping 02.12.2020
Хорошая конструкция, как описано. Используется с драйвером hifiberry digi + в moode 6.7.1 на плате raspberry pi3 с коаксиальным выходом. Очень хороший, чистый звук, плата предварительно настроена для использования бортового gpio питания, не тестировал его с внешней мощностью.
Покупатель
Страна: UK Color: Deluxe BNC version Voltage (V): Aaluminum Case Доставка: Standard Shipping 09.11.2020
Доставка занимает 3 недели. Отправленная Передняя панель была Неправильно просверлено. Продавец отправил запасную панель. Должен был проектировать и разрешать разъем питания. Кроме того, мне пришлось заменить провода на BNC, так как они слишком короткие... Получил там в конце. Выглядит довольно хорошо и хорошо. 5 звезд, если правая панель была отправлена в первую очередь
R***y
Страна: ID Color: Deluxe RCA version Voltage (V): Without Case Доставка: Standard Shipping 08.11.2020
Спасибо, очень чёткий продавец
Покупатель
Страна: US Color: Deluxe AES version Voltage (V): Without Case Доставка: Standard Shipping 07.11.2020
Это не сработает.
R***y
Страна: ID Color: Deluxe RCA version Voltage (V): Without Case Доставка: Standard Shipping 01.01.2021
thanks
