Посылка включает:

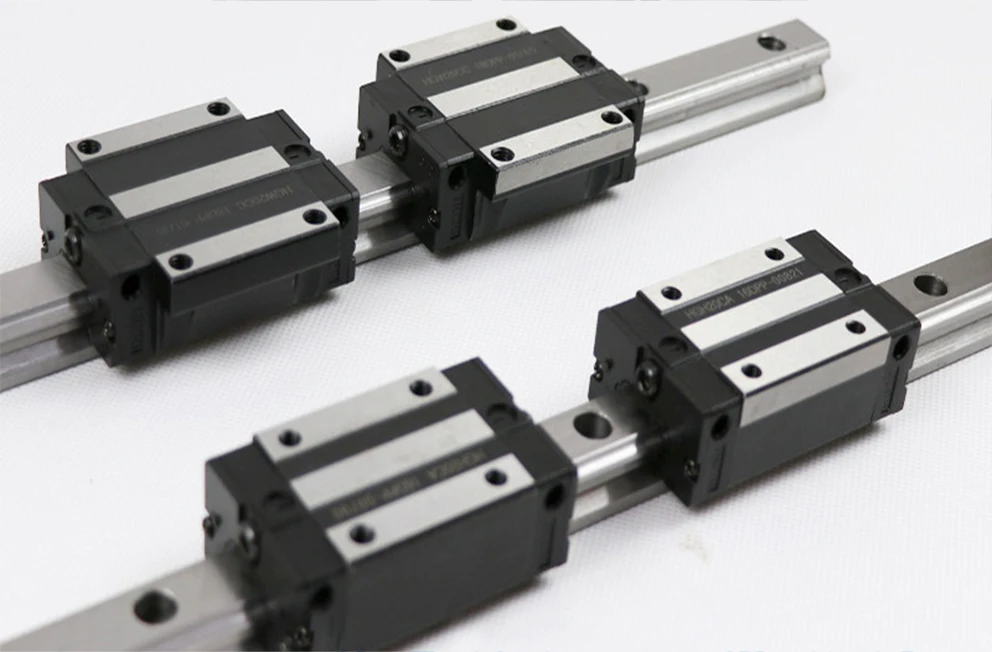

Набор линейных направляющих TRH20
Упаковочный лист
Часть 1
Часть 2 (длина)
Часть 3
400 мм
2 шт. TRH20 квадратная линейная направляющая
400 мм
4 шт. TRH20B блок слайдера
500 мм
2 шт. TRH20 квадратная линейная направляющая
500 мм
4 шт. TRH20B блок слайдера
600 мм
2 шт. TRH20 квадратная линейная направляющая
600 мм
4 шт. TRH20B блок слайдера
800 мм
2 шт. TRH20 квадратная линейная направляющая
800 мм
4 шт. TRH20B блок слайдера
1200 мм
2 шт. TRH20 квадратная линейная направляющая
1200 мм
4 шт. TRH20B блок слайдера
Описание продукта:
☑Четырехнаправленная равная нагрузка
Рельсовые подвижные элементы TRH рассчитаны на Специальный угол давления, который определяет радиальные, Обратные радиальные и горизонтальные направления, чтобы выдерживать одинаковые нагрузки.
☑Высокая жесткость, высокая нагрузка

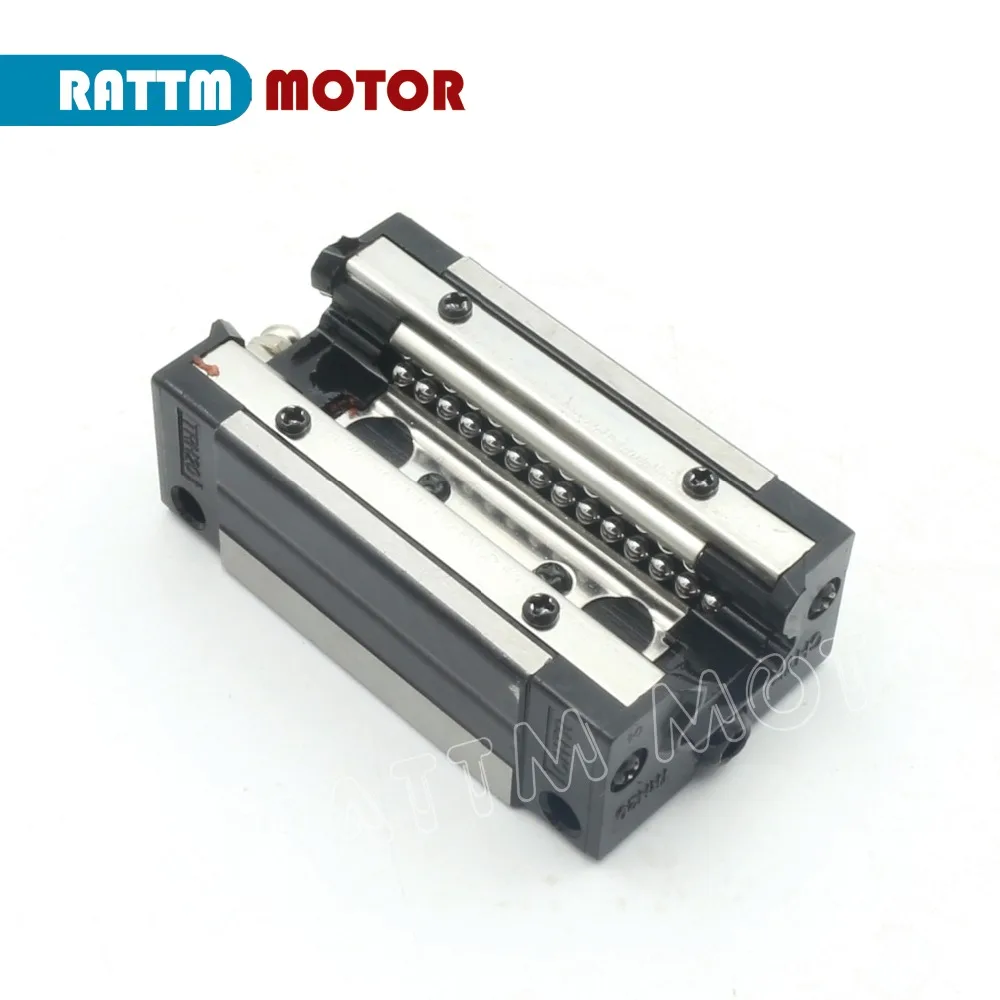

Рельс TRH имеет специальную четырехрядную круглую конструкцию паза, которая увеличивает площадь контакта, а несущая способность двустороннего канавка значительно улучшается, И жесткость контакта и жесткость системы значительно улучшаются.
☑Высокая точность
Направляющая рельса TRH принимает высокоточные характеристики специальной плоскости многоповерхностного одновременного шлифования, лазерного обнаружения и т. Д.
Средства продвижения легки для обеспечения точности изготовления направляющей.
☑Гладкий, низкий уровень шума, экологически чистый
TRH rail returner имеет специальный синтетический каучук, направляющую систему и специальную систему возврата для плавного, низкого шума линейного движения.
☑Миниатюрная структура
Торцевая поверхность и жесткость направляющей TRH отвечают требованиям дизайна, а Торцевая поверхность маленькая и жесткая, так что станок может быть миниатюрным.
☑Простота установки
Руководство TRH имеет низкие требования к базе установки пользователя и прост в установке и отладке.

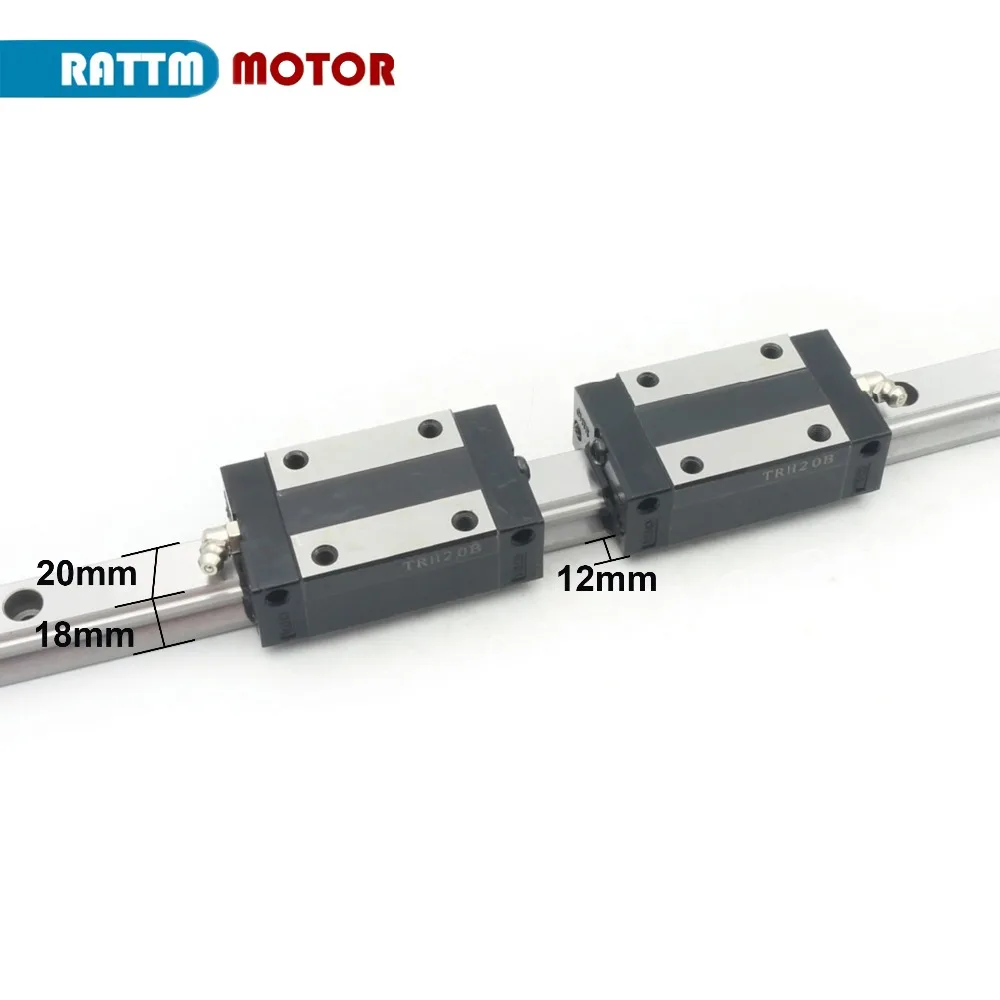

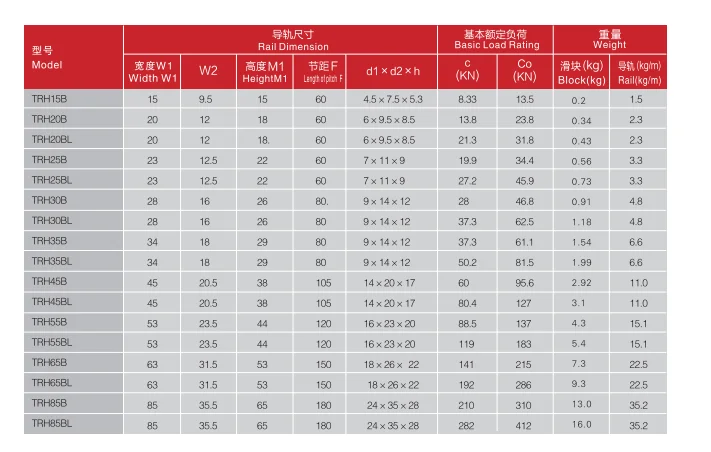

TRH20 квадратный линейный направляющий параметр
Серия
TRH20
Ширина рельса
20 мм
Высота
18 мм
Длина шаг
60 мм
Базовая номинальная нагрузка
13.8C/23.8Co
Поддержка по индивидуальному заказу
Да

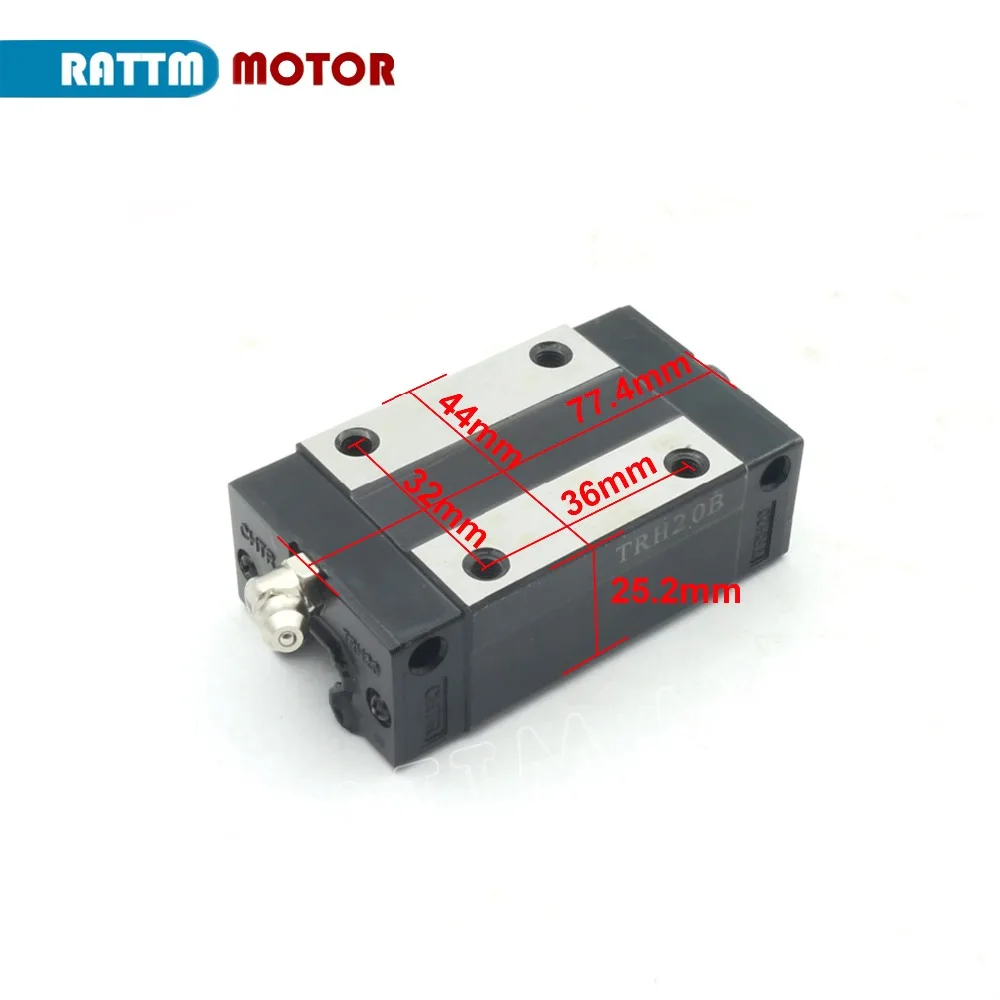

TRH20B квадратный слайдер блок параметр
Серия
TRH20B
Высота
30 мм
Ширина
44 мм
Длина
77,4 мм
Смазка Nippie
G-M6
Опорный фланцевый блок
Да

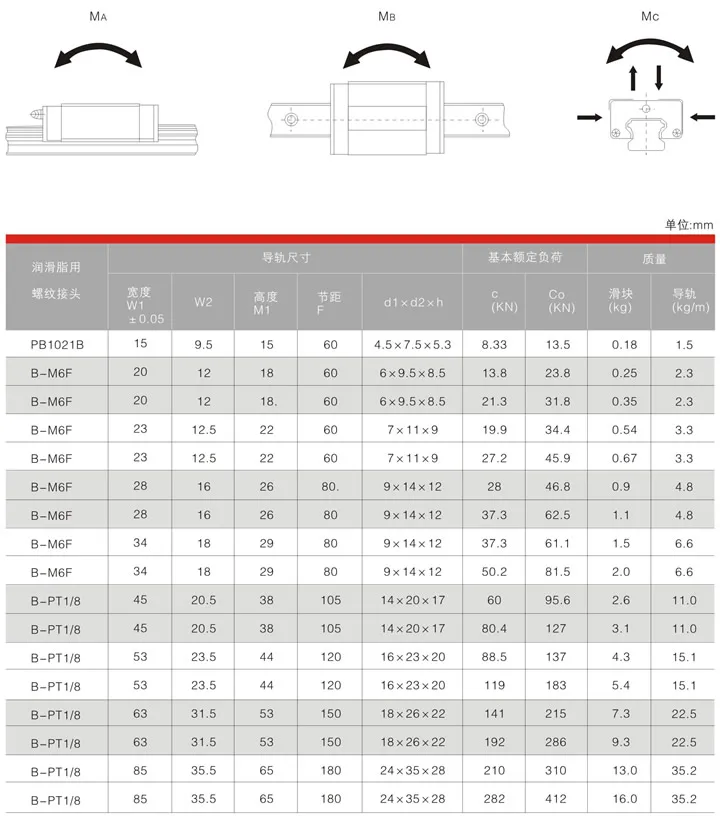

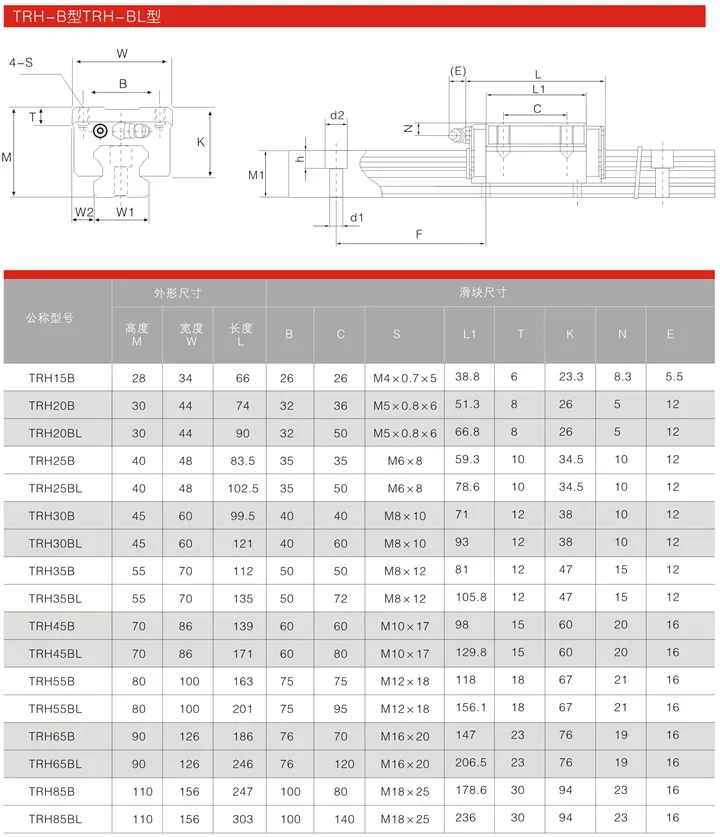

Параметры рисования:
