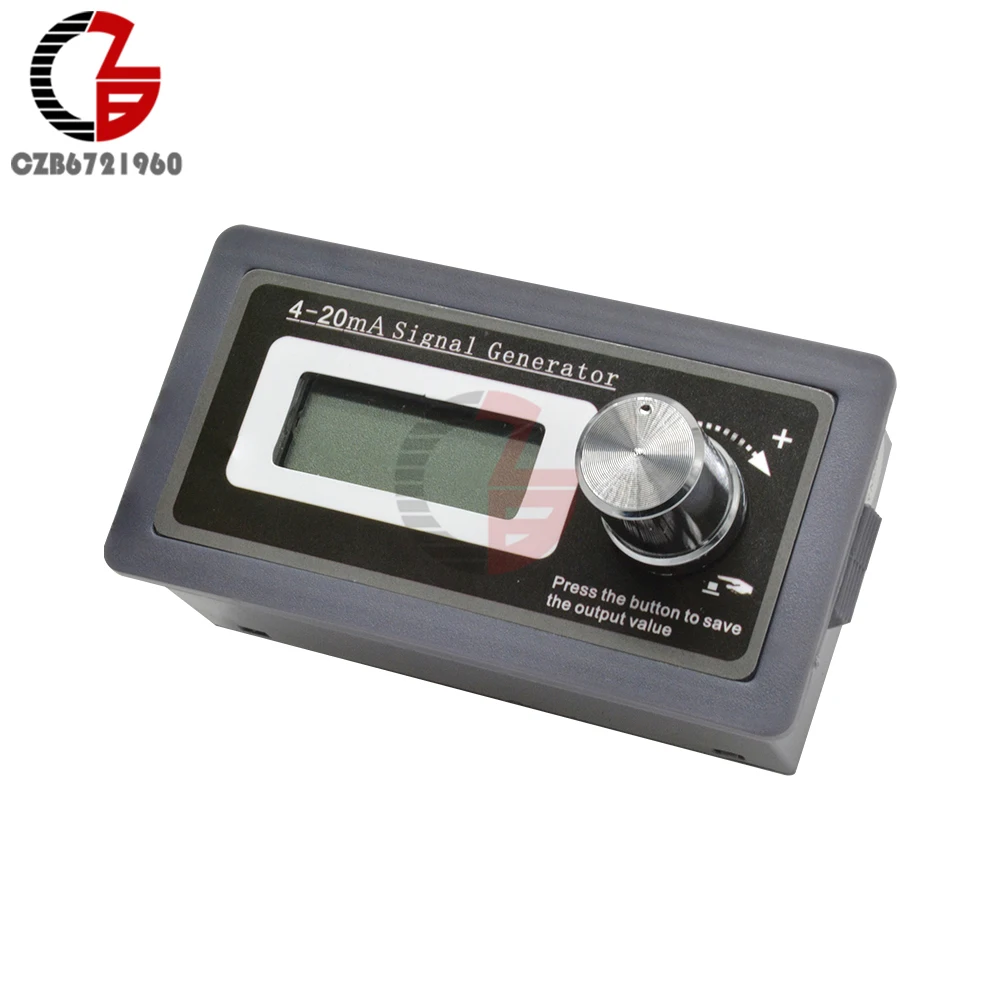

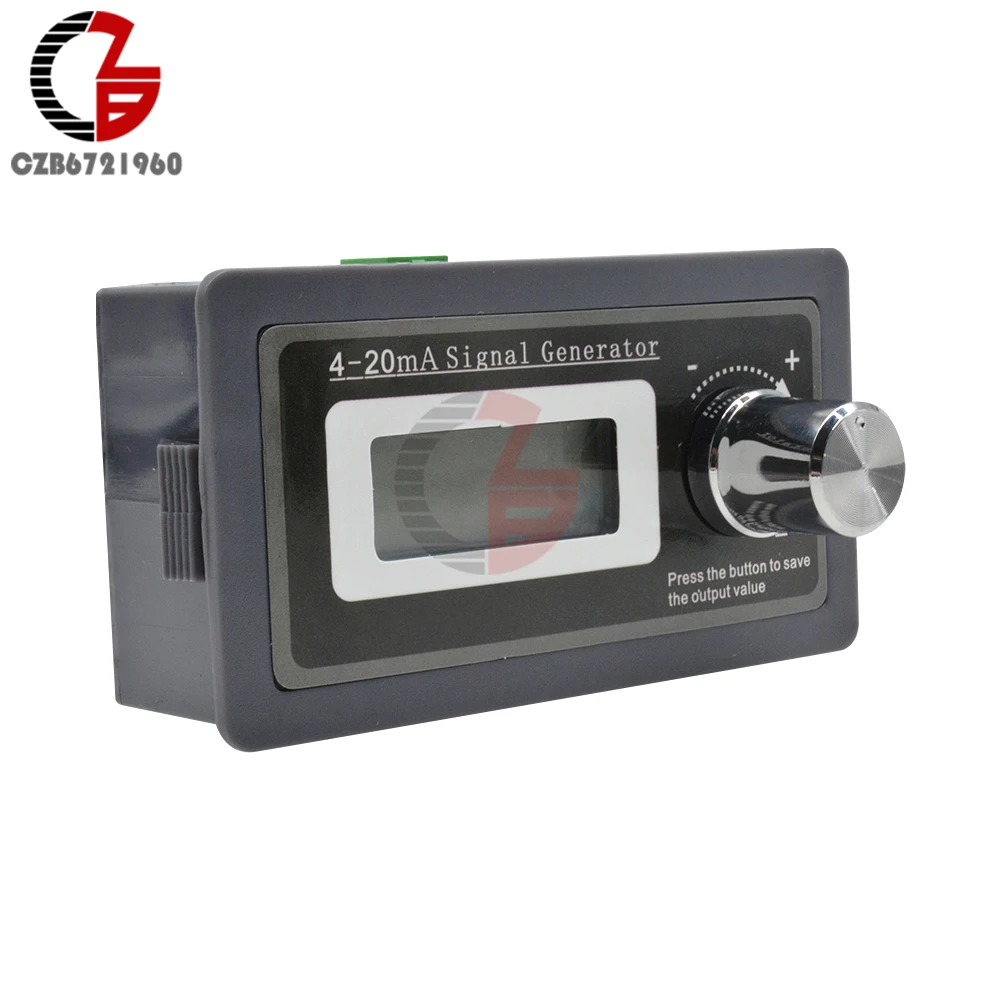

Цифровой генератор сигналов постоянного тока, 4-20 мА, регулируемый PLC тестер передатчика тока, два провода, динамические тесты, сделай сам, 24 В

Таблица параметров 1:Для ввода F002-F007 (системные настройки) сначала требуется пароль “+-+”

Индекс

Обозначение

Комментарии

По умолчанию

Ф001

Режим вывода

0: режим грубой настройки, F004, сколько оборотов вращается

1: режим тонкой настройки, F005, сколько оборотов вращается

2: быстрая выработка (многие продукты должны только подтвердить несколько значений и быстро протестировать на производстве.)

3: автоматический кривой (используется для продуктов старения)

(Mode2, 3 необходимо сначала задать параметры «F100» «F200»> 0)

0

Ф002

Выходной диапазон

0:4-20 мА 1:3-21 мА

0

Ф003

Режим отображения

0: реальный ток 1: 0-100.0% 2: 0-50,0 Гц

0

Ф004

Добавление и дополнительное значение для режима грубой настройки

1-50 сложения и вычитания для каждого импульса, без знака после запятой

Концепция (1-50)x10

1

F005

Добавление и дополнительное значение для режима точной настройки

1-50 сложения и вычитания для каждого импульса, без знака после запятой

Концепция (1-50)

1

F006

Автоматическая экономия

Значение регулировки

0: не сохраняется автоматически (необходимо нажать кнопку «Подтвердить», чтобы сохранить) 1:

Автоматическое сохранение

0

Ф007

Калибровка

-100 -- + 100 (будьте осторожны при пересмотре, около 20 мА ± 4 мА)

Таблица параметров 2: Вход F100... i

Быстрые настройки вывода) сначала требуется пароль “+ -”

Индекс

Обозначение

Комментарии

По умолчанию

Ф100

Количество быстрых

0: не используется 2-9: номер точки

0

Ф101

… 109

Выходное значение 9 точек

Диапазон: 3,00-21.00mA

Должно быть «F100»> 0

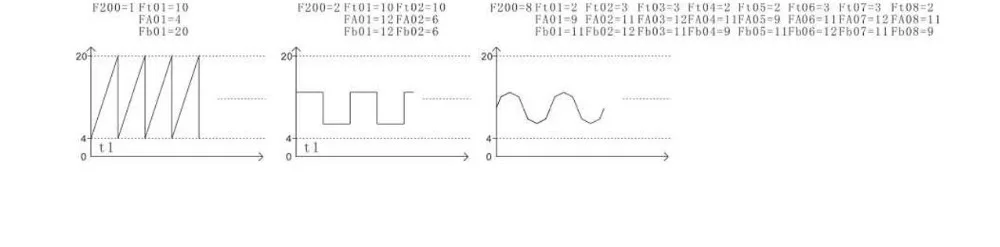

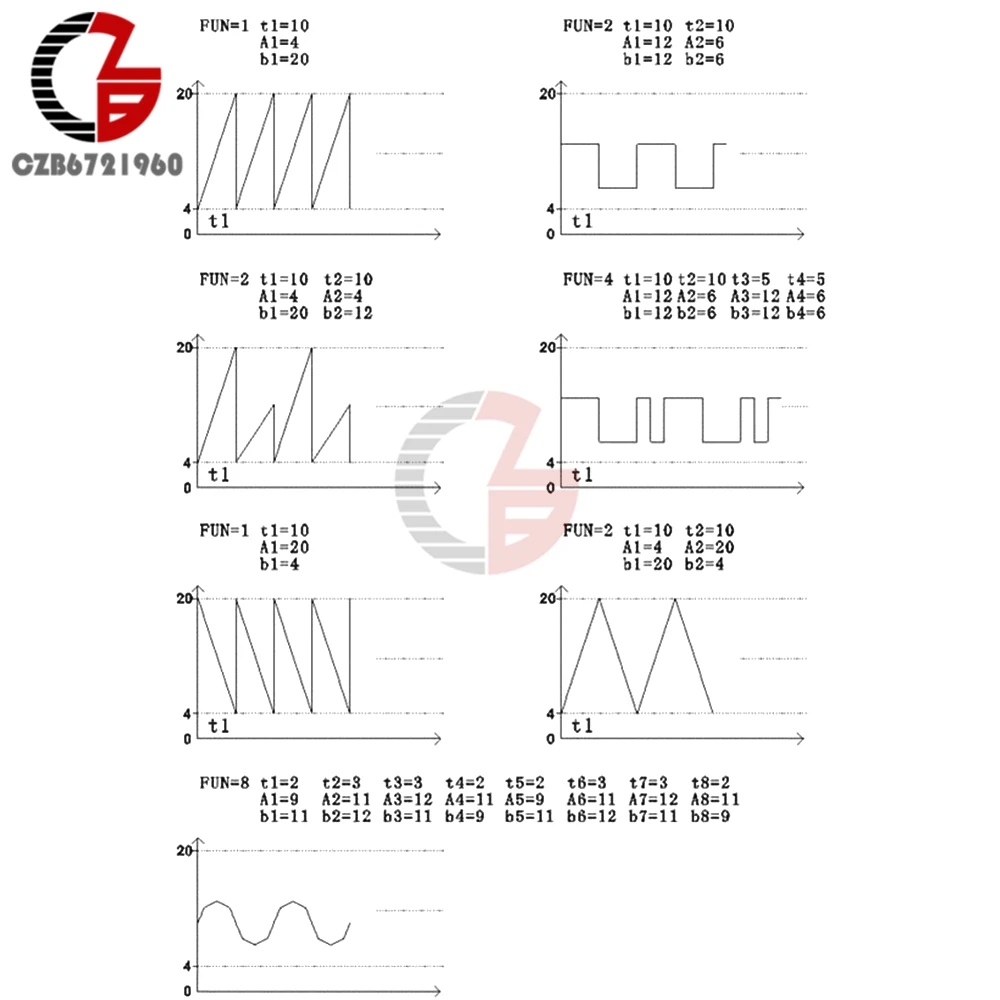

Таблица параметров 3:Для ввода F200... (параметры вывода кривой) сначала требуется пароль

(Каждая кривая имеет 3 параметра, «FtXX» время работы «FAXX» начальный ток «FbXX» конечный ток)

Индекс

Обозначение

Комментарии

По умолчанию

Ф200

Количество кривых

0: не используется 1-9: номер сегмента

0

Ft01

Время выполнения раздела 1

0-999 сек.

FA01

Раздел 1 пусковой ток

3,00-21.00mA

Fb01

Раздел 1 концевой ток

3,00-21.00mA

Фт02

2 Раздел время работы

0-999 сек.

...

...

...

Fb09

Секция 9 концевой ток

3,00-21.00mA
