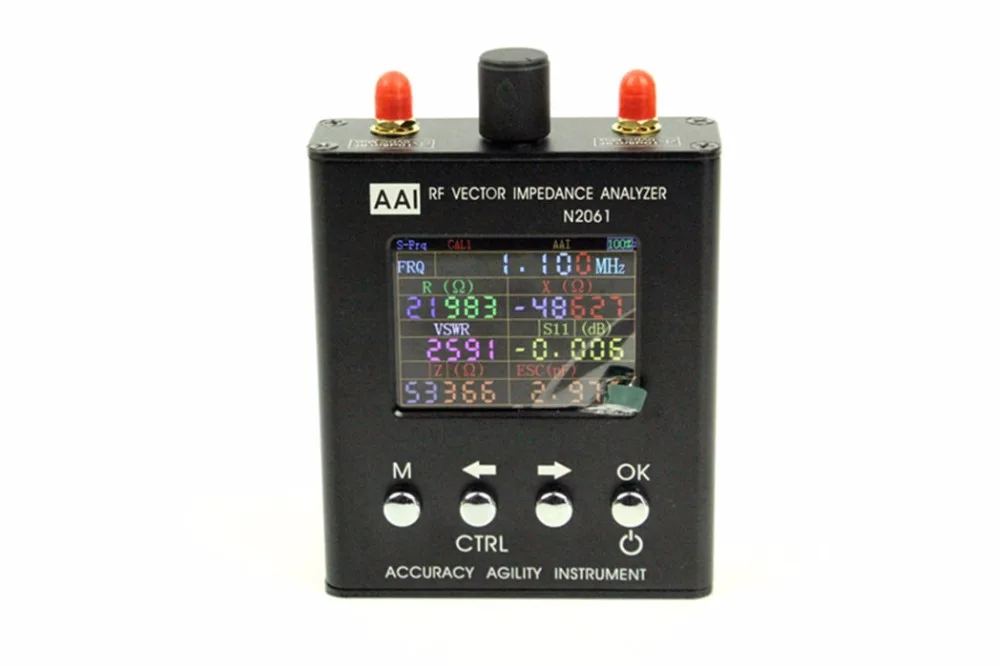

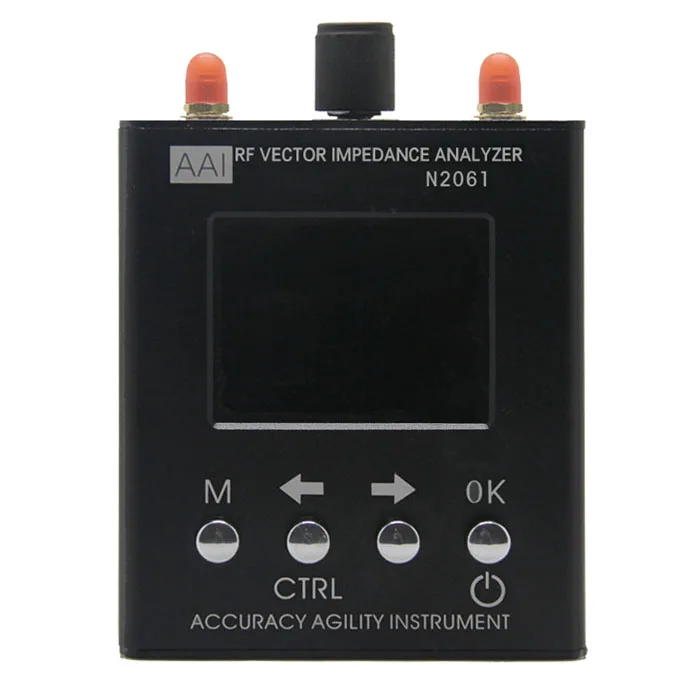

N2061SA NFC RFID антенный анализатор RF векторный Измеритель сопротивления UV 1 МГц ~ 1,3 ГГц
Новая английская версия с инструкциями
Технические характеристики
Рабочая частота S111,11 МГц ~ 1300 МГц
Рабочая частота S211,11 МГц ~ 600 МГц
Расстояние 1 кГц
Дисплей 2,4 дюймов TFT пикселей 320 × 240(QVGA)
Аккумулятор 2000 мАч (7.4Wh)
Мощность рассеивания <1,5 W
Ток зарядки 400мА

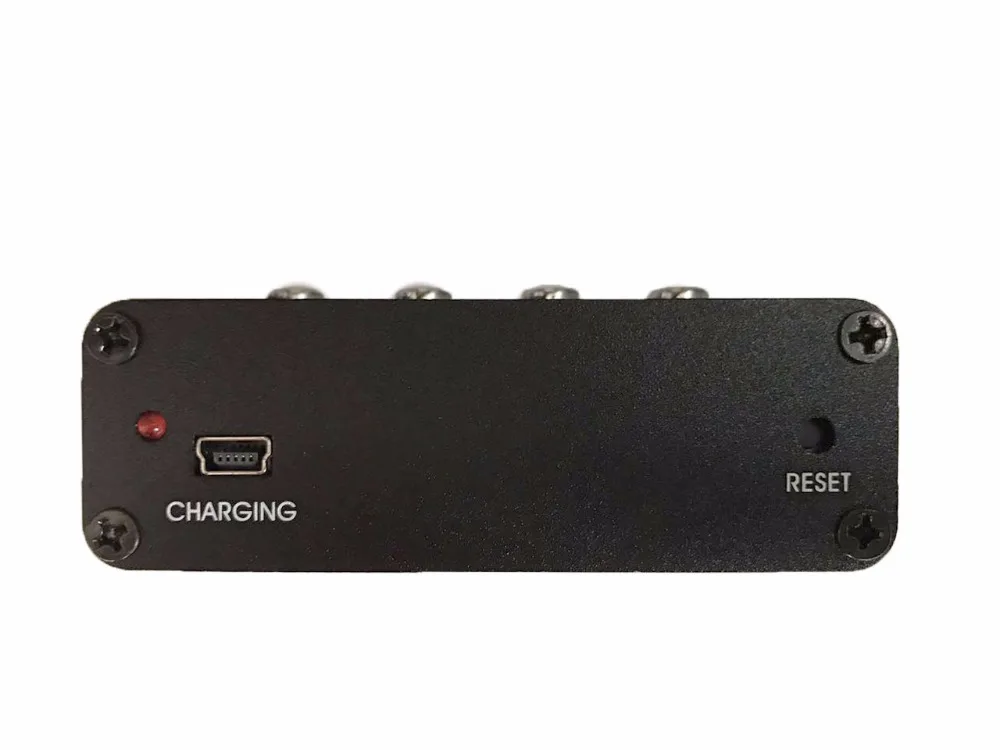

Зарядный порт USB (только для зарядки)
Автоматическое выключение регулируется (всегда включено, 5 минут ~ 60 минут)
Измерение сопротивления/reactance/SWR/s11
Коэффициент разрешения 4 биты эффективные цифры
Точность частоты ± 5ppm

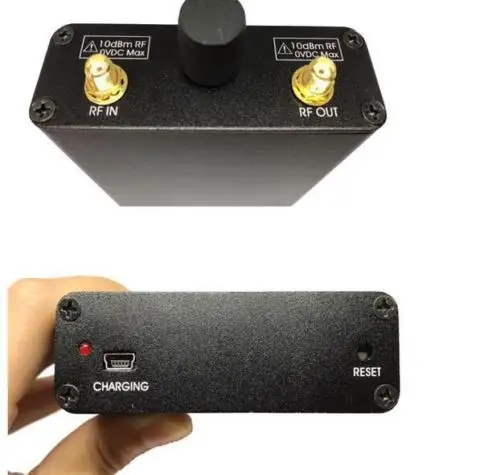

Соединитель SMA-K
Диапазон измерения импеданса 0.1Ω ~ 1000Ω (абсолютное значение импеданса)
SWR 1,000 ~ 65
S11 (дБ) 0 дБ ~-60 дБ
Погрешность (измерение одной точки) Сопротивление <абсолютное значение импеданце× 3% ± 0.1Ω(Z<200Ω,<1,5 GHz)
КСВ <эффективное reading× 10% ± 0,1
S11 (дБ/°) 0,1 дБ/5 ° (0 дБ ~-10 дБ)
1 дБ/10 ° (-10 дБ ~-20 дБ)
5 дБ/20 ° (-20 дБ ~-40 дБ)
Направленность <35 дБ (140 МГц ~ 2 ГГц после калибровки)
<30dB(2 ГГц ~ 2,7 ГГц)
Точки сканирования 280
Выходной уровень-18 дБм
Рабочая температура 0 ~ 40
Атмосферное давление 860hPa ~ 1060hPa
Размер 120 мм * 86 мм * 30 мм

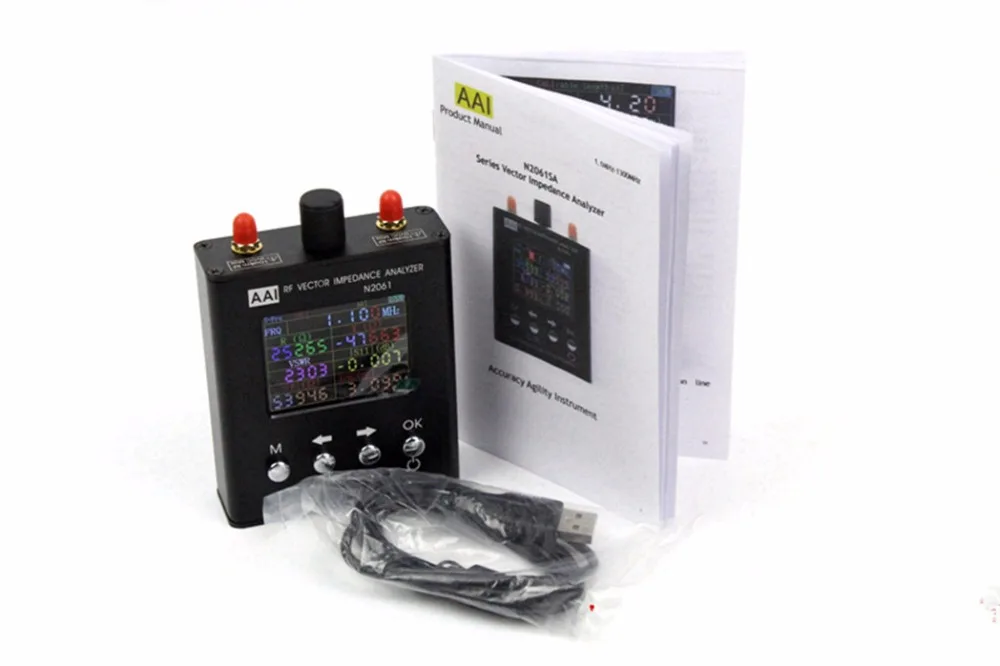

Посылка
1x N2061SA УФ RF вектор сопротивление ANT SWR антенна анализатор метр1x пользователь Мануэль1x линия зарядки
