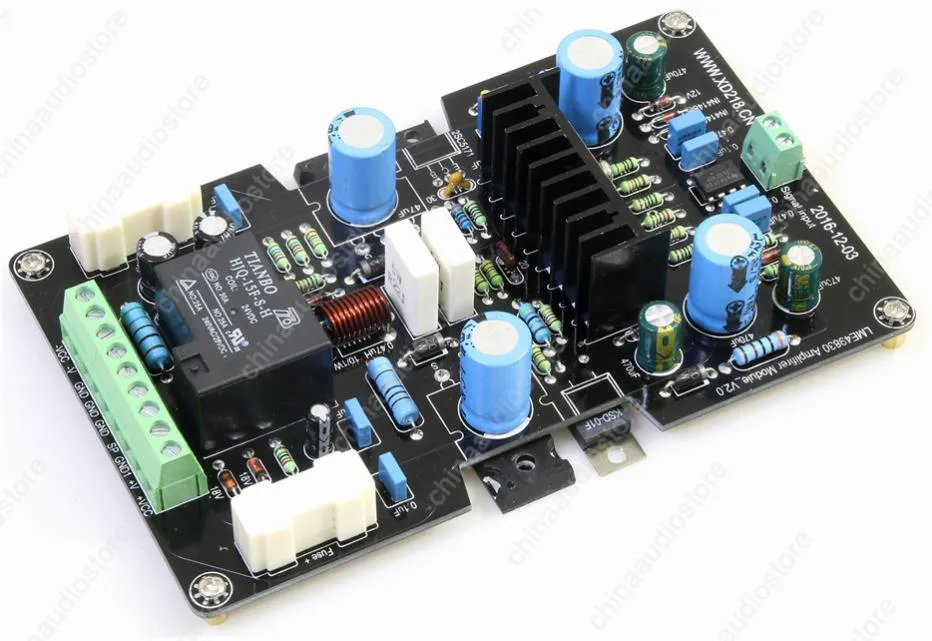

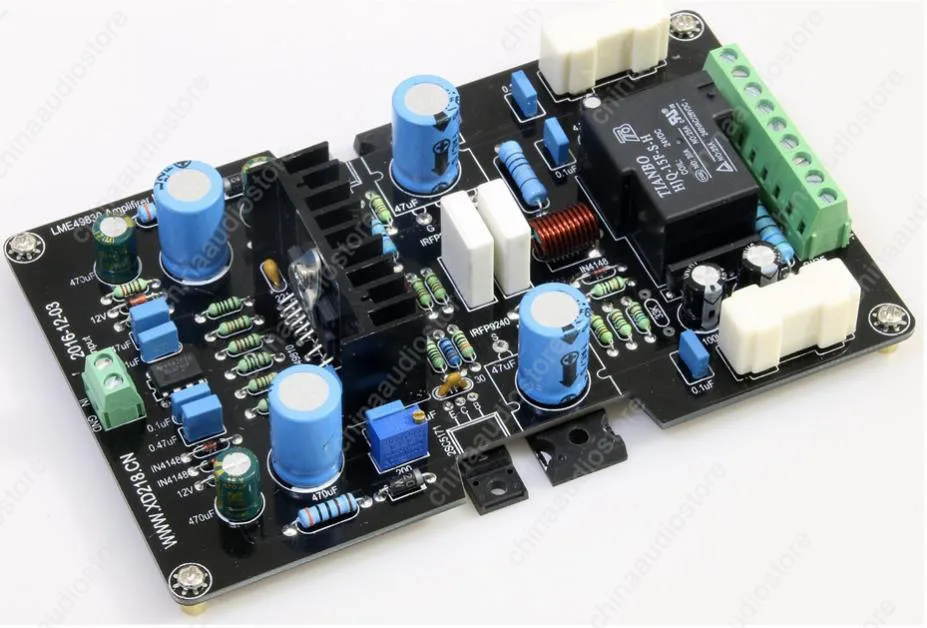

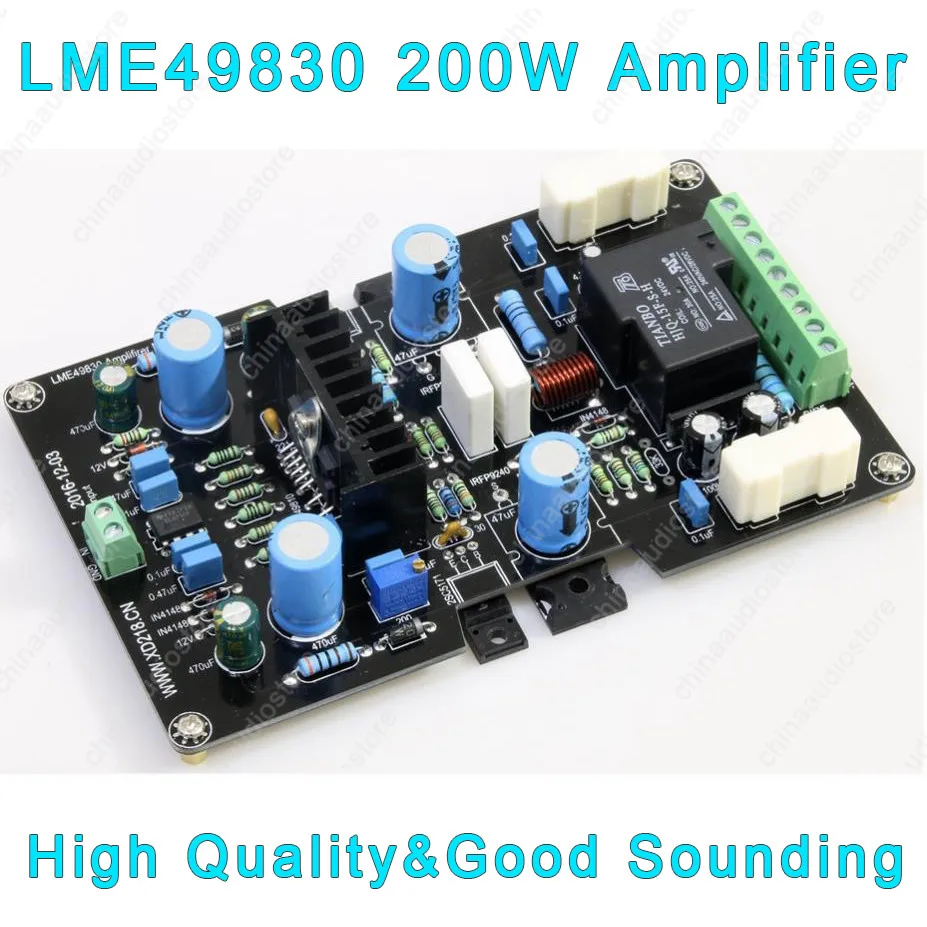

Hi-Fi LME49830 IRFP240/IRFP924 Плата усилителя LME49830 100 Вт моно усилитель мощности для DIY Аудио DC сервопривода W/защита динамика
Профессиональный, полностью собранный и протестированный, покупайте с уверенностью!
Ключевые характеристики LM49830
▪ Широкий диапазон рабочего напряжения ± 20 в до ± 100 в шум выходного напряжения (BW = 30 кГц) 44μв (typ) PSR (DC) 105дБ (typ)
■ Скорость нарастания 39V/мкс (typ)
▪ THD + N (f = 1 кГц) 0.0006% (typ)
Электрические характеристики
Рабочее состояние: класс A/B (можно отрегулировать в режим класса A)
Выходная мощность: 100 Вт * (4 Ом) <* В = ± 60 в>
Рабочее напряжение: ± 55 в
Моно усилитель
Размер печатной платы: 152x93,5 мм, толщина печатной платы 2 мм, толщина медной фольги 2 унции
Особенности
1; Текущая Выходная Стадия с использованием пары транзисторов mosfet IRFP240 / IRFP9240, Выходное Сопротивление низкое, обеспечивает поверхностную выходную мощность, ближе к идеальному усилителю.
2: имеет идеальную схему защиты от среднего напряжения, схему защиты от задержки динамика, основной чип с использованием японского производства UPC1237, интегральная схема стабильна и надежна.
3; С помощью сервоцепи постоянного тока, в сочетании с разумной схемой PCB, что делает выход усилителя средней точки менее 5 мВ.
4: двухсторонняя 2 мм Стеклянная плата PCB дизайн, 1% Прецизионные Металлические пленочные резисторы, США слюды конденсаторы, Германия веймарные конденсаторы, импортированные аудио Выделенные высоковольтные электролитические конденсаторы, все компоненты, чтобы гарантировать, что новый оригинальный импорт, положить конец вторичным товарам.
5: Плата усилителя мощности LME49830 для моно-дизайна, состав двухканальной платы усилителя мощности, каждый канал использует LME49810 + пару дизайна FET, левая и правая канал PCB симметричная структура.
LME49830 Введение:
LME49830 установлен 300 Вт моно усилитель плата NS последний LME49810 Драйвер IC в качестве ядра, предназначен для MOSFET FET в сочетании с использованием, чип LME49830-это высокая степень звука монозвукового усилителя мощности, наиболее подходящий для любителей аудио и профессиональной аудиосистемы.
Упаковочный лист
Один LME49830 IRFP240 / IRFP9240 моно усилитель.
Диапазон частотной реакции: 5 Гц-3 дБ, 250 к Гц-3 дБ
Мощность: 150 w r, 4 r 300 w, 600 w 2 r. (+ - 55 v источник питания)
SR > 20 v/US
THD < 0.02% 150 w 8 r.
SNR > 97 дБ
Усиление напряжения = 36 раз
Размер печатной платы: длина = 150 мм, ширина = 40 мм
