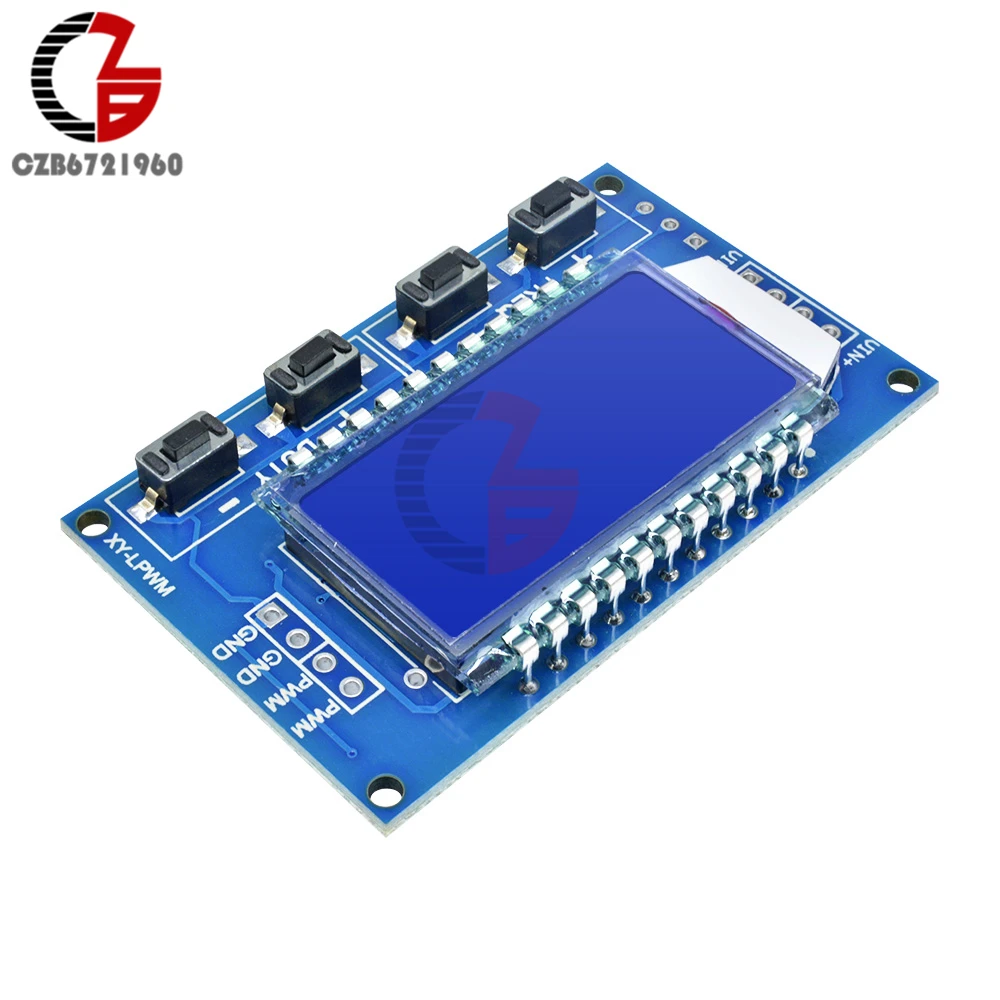

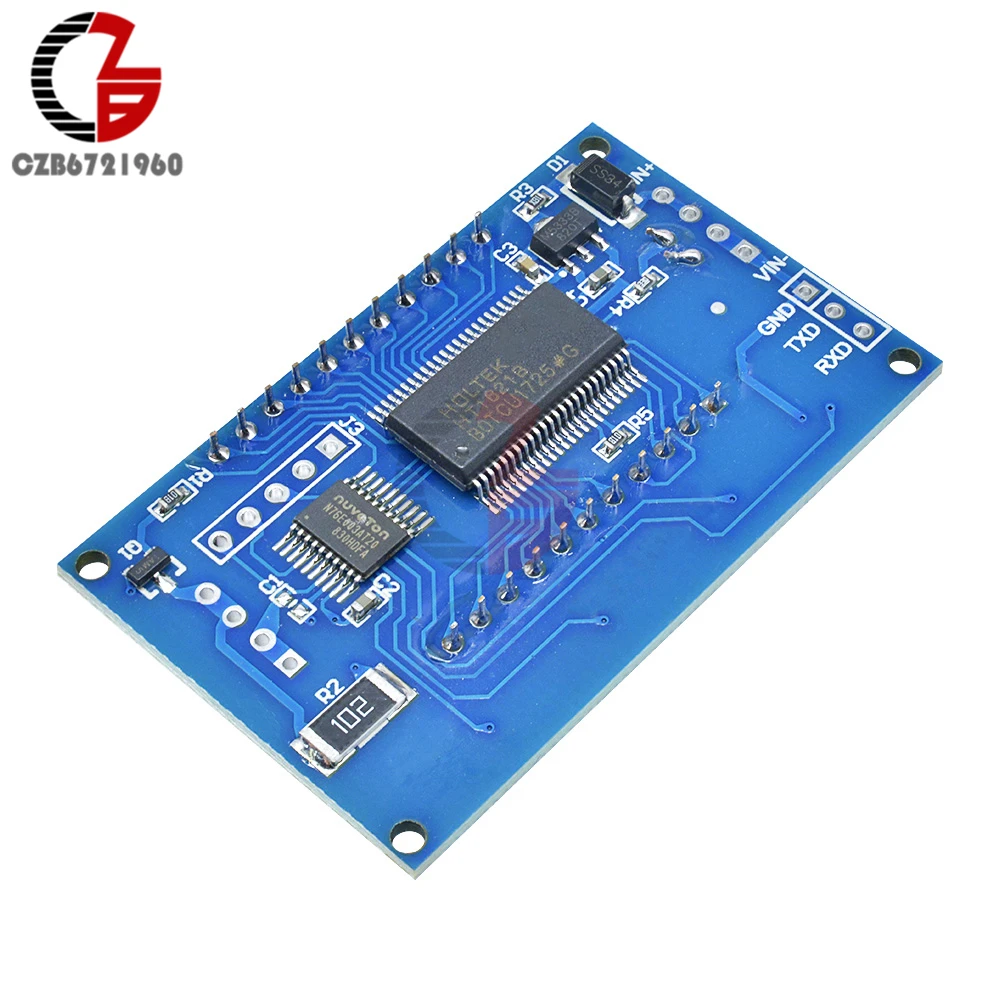

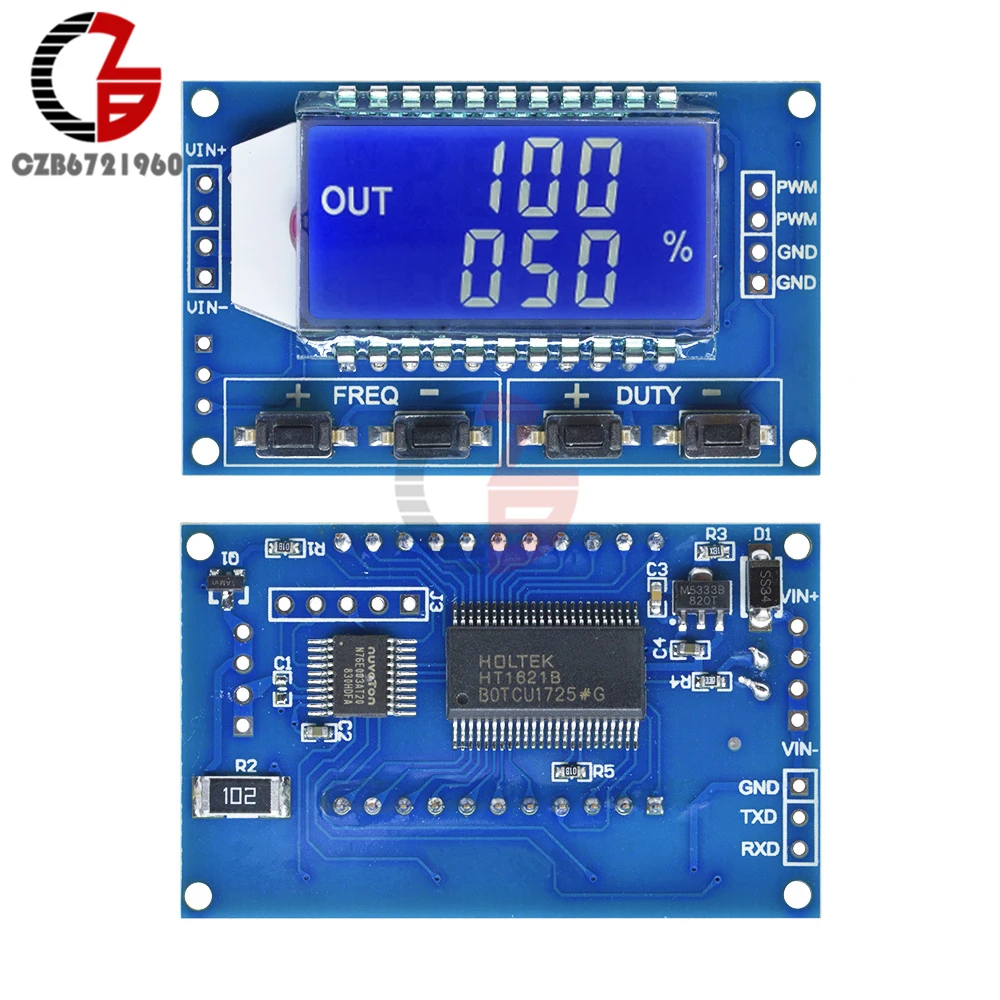

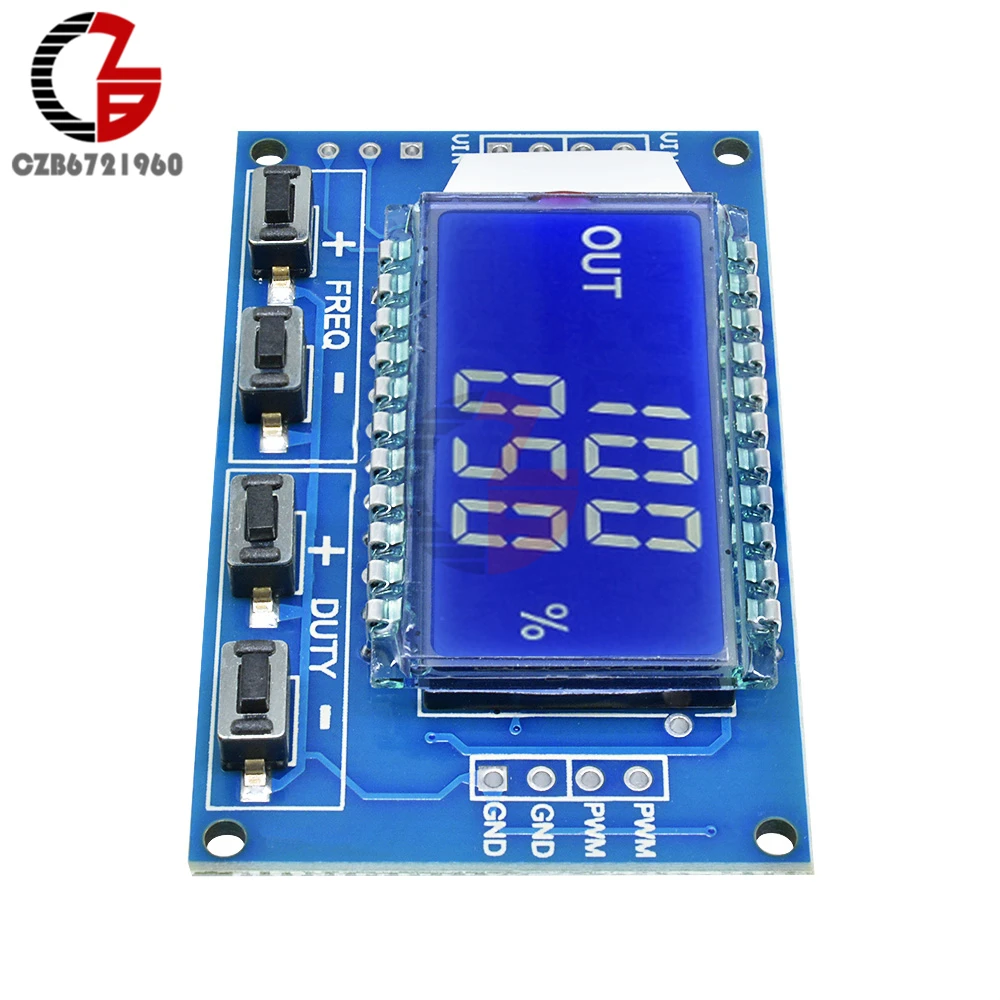

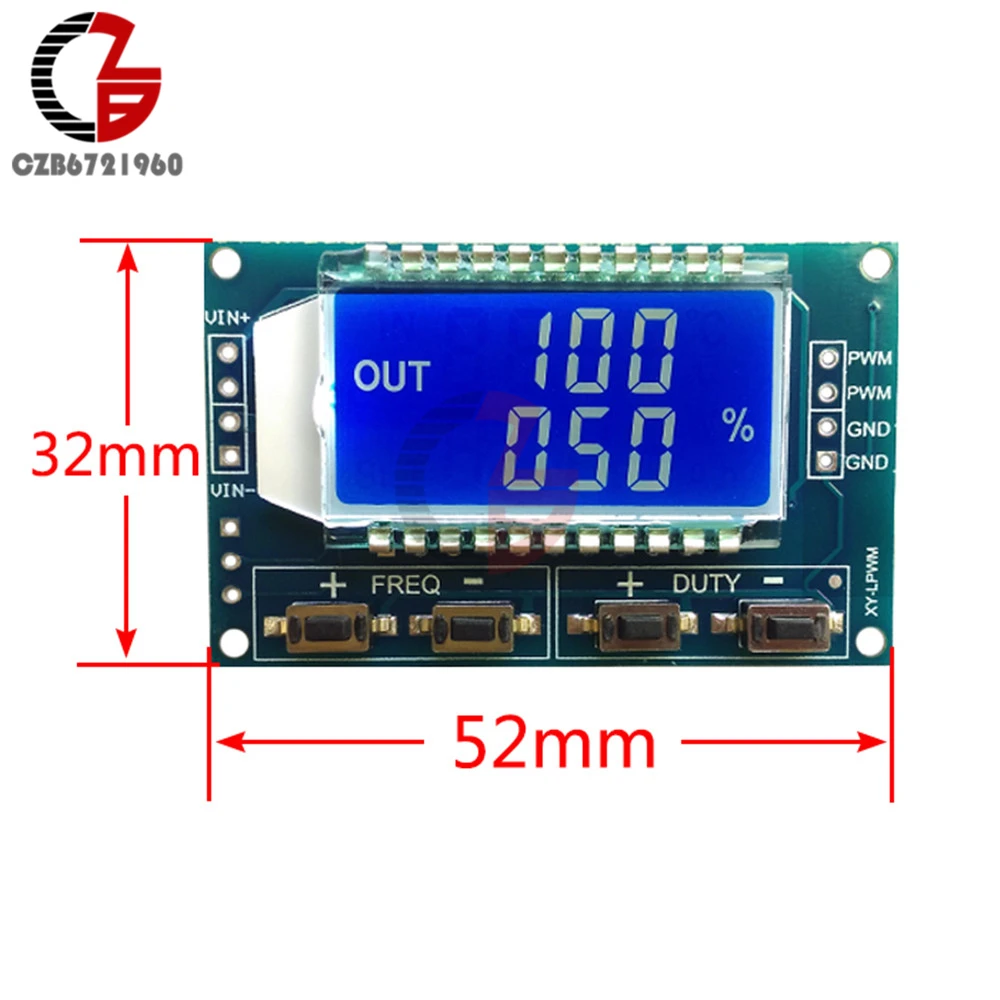

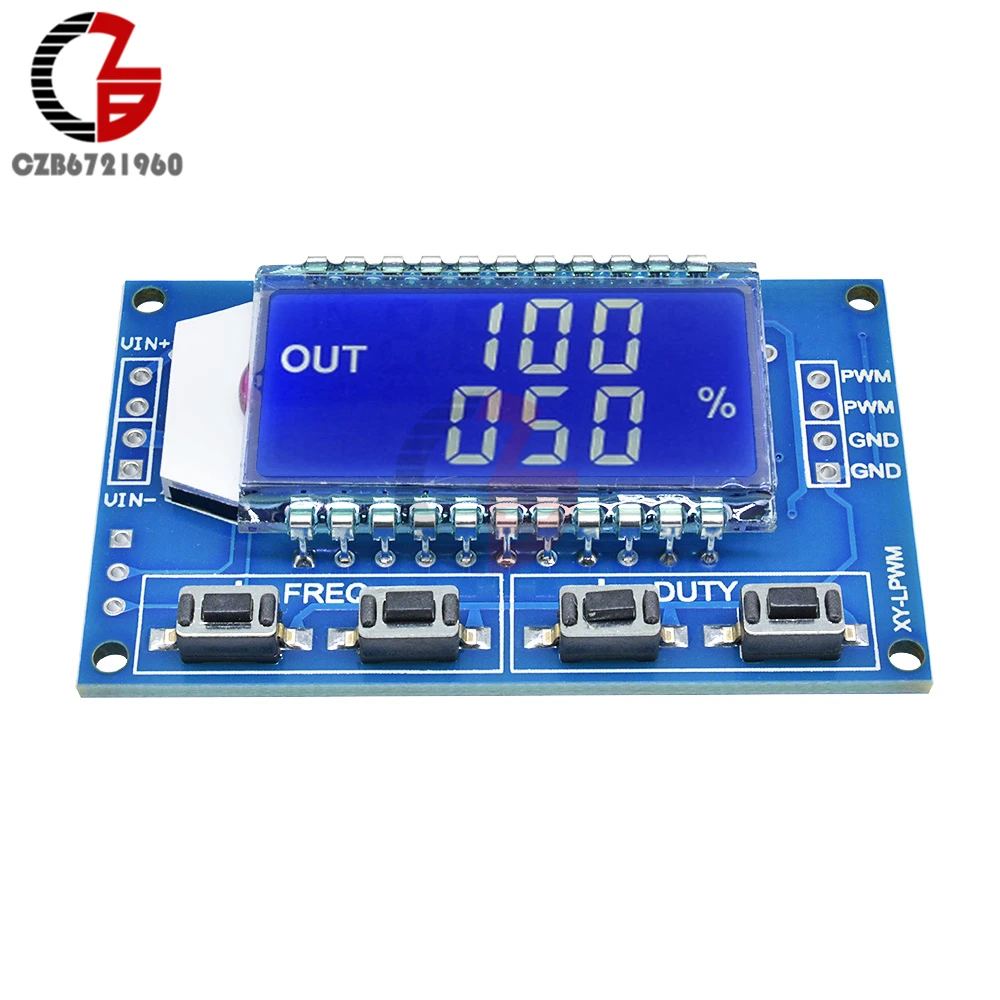

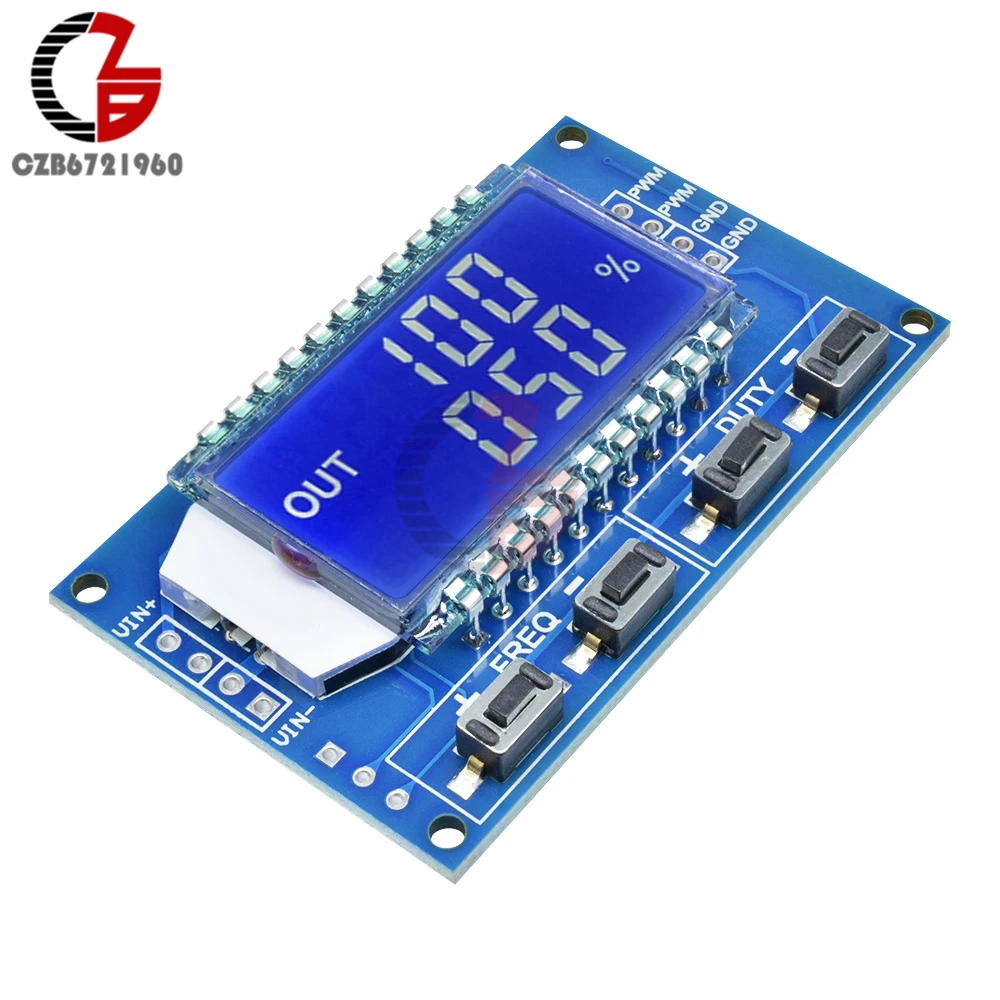

Модуль генератора сигналов 1 Гц-150 кГц, регулируемый ШИМ генератор частоты импульсов, рабочий цикл, TTL жк-дисплей, 5 в постоянного тока, 12 В, 24 В

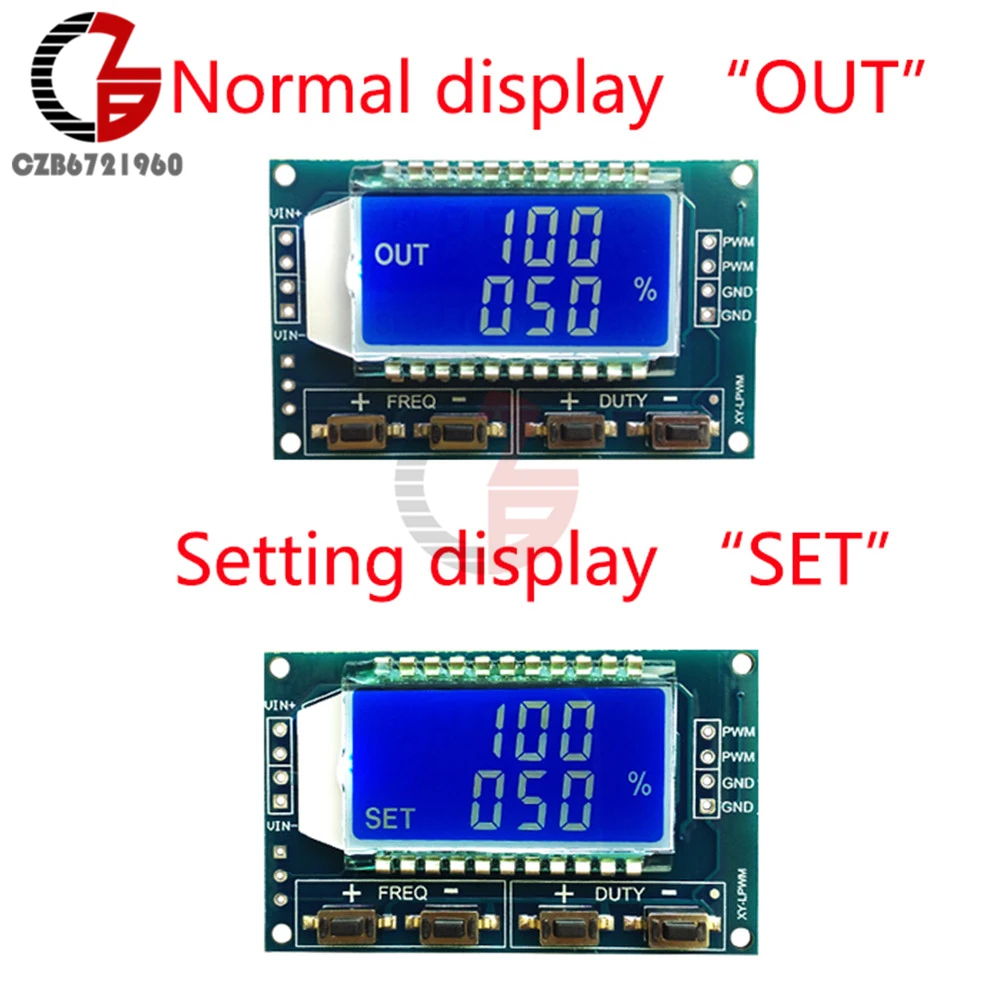

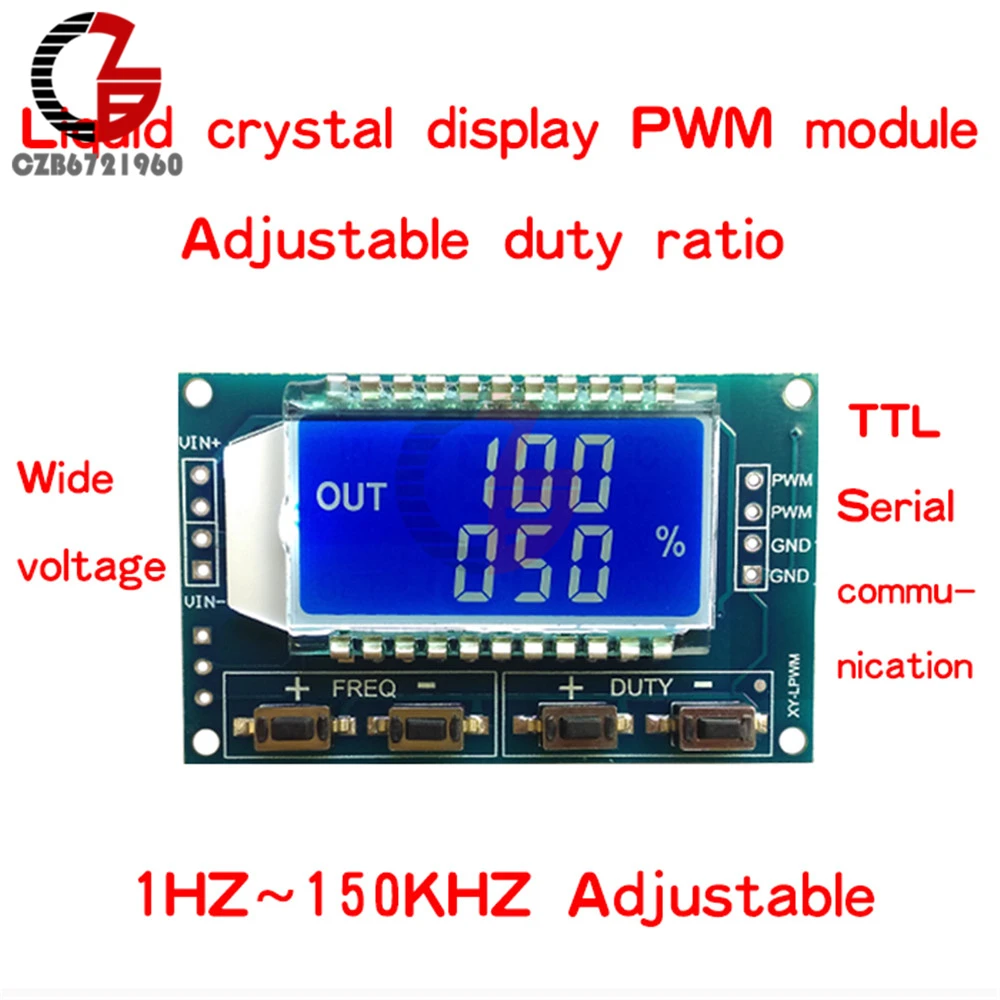

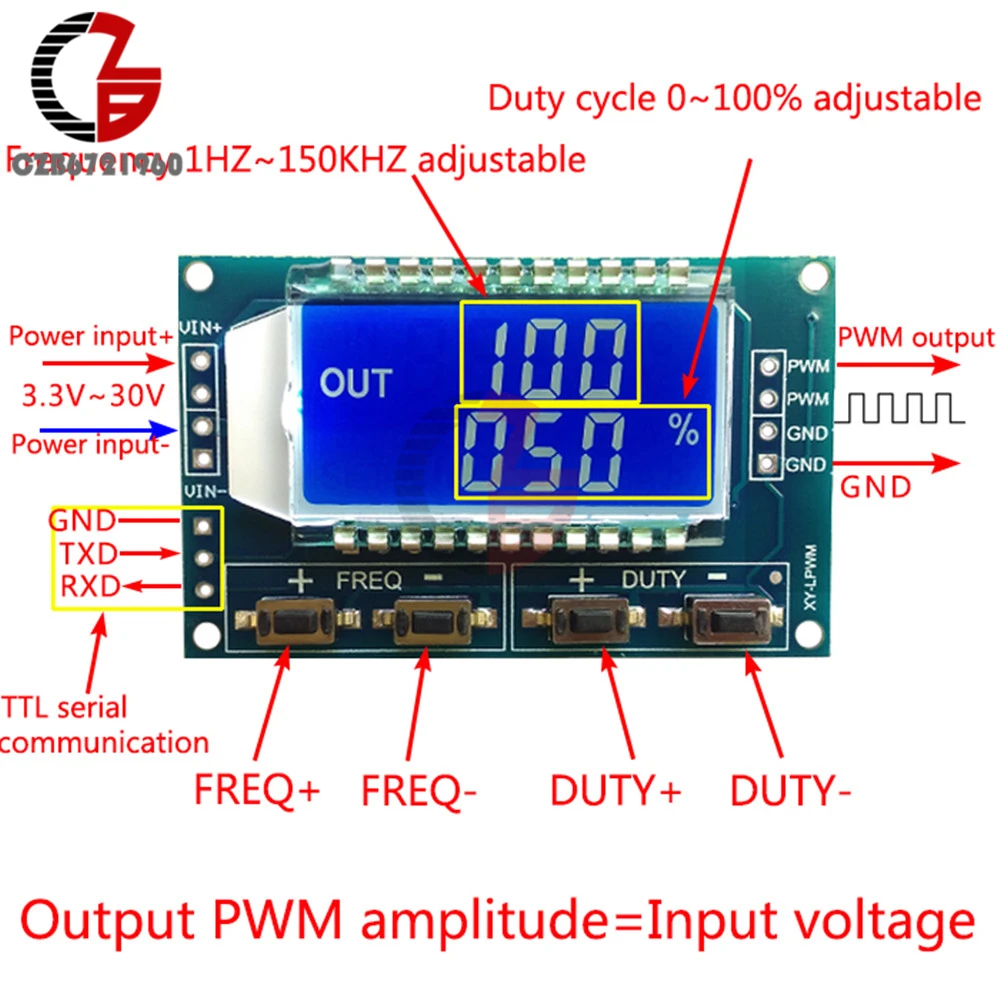

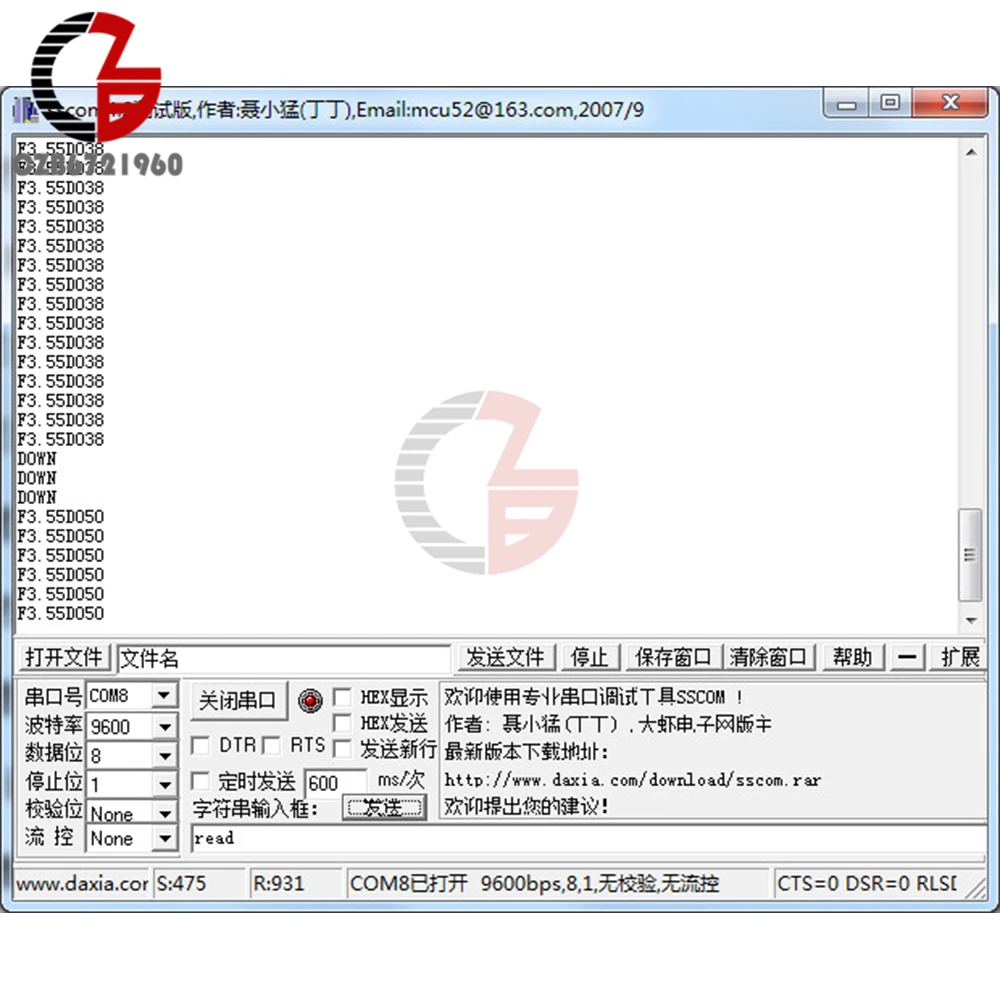

Спецификация: Рабочее напряжение: 3,3 ~ 30 в Частотный диапазон: 1 Гц ~ 150 кГц Точность частоты: точность в каждом диапазоне составляет около 2% Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА Выходная Амплитуда: амплитуда ШИМ равна напряжению питания Температура окружающей среды:-20 ~ + 70 ° Особенности: Частота ЖК-дисплея и рабочий цикл, очень четкие, PWM выход может быть установлен на частоту и рабочий цикл. Широкий диапазон частот, высокая точность. Серийное общение, уровень TTL. Используется в качестве генератора сигналов квадратной волны, генерирует сигнал квадратной волны для экспериментальной разработки и использования. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя. Генерирует Регулируемый Пульс для использования MCU. Генерируйте Регулируемый пульс, Управляйте соответствующей схемой (скорость затемнения PWM и другие приложения). Последовательный контроль (одночиповая связь с TTL уровнем). Тонкая работа и хорошая производительность. Стабильный и надежный. Прост в использовании. Длительный срок службы. Частота делится на четыре диапазона, автоматическое переключение: 1. XXX (без десятичной точки): самый маленький блок-1 Гц, диапазон значений-1 Гц ~ 999 Гц; 2. X. XX (Десятичная точка в сотне) наименьшая единица составляет 0,01 кГц, диапазон 1,00 кГц ~ 9,99 кГц; 3. X. X (Десятичная точка в десятке): наименьшая единица составляет 0,1 кГц; диапазон значений 10,0 кГц ~ 99,9 кГц 4. X.X.X (Десятичная точка в десять сот): самая маленькая единица-1 кГц; диапазон значений-1 кГц ~ 150 кГц 5. Например, отображение частоты: 100 показывает PWM выход 100 Гц импульса; 1,01 показывает PWM выход 1,01 K импульса; 54,1 показывает, что выход ШИМ имеет Пульс 54,1 кГц; 1.2.4 означает, что PWM выход 124 кГц импульса; 6. Диапазон рабочего цикла: 0 ~ 100% Параметры: Модуль имеет четыре независимых ключа, используемых для настройки частоты и рабочего цикла. Поддержка касания (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение). Параметры автоматически сохраняют, не теряют питание. Стандарт связи: 9600 бит данных bps: 8 Стоп-бит: 1 Контрольная цифра: нет Управление потоком: нет 1>. Установите частоту ШИМ "F101": Установите частоту до 101 Гц (001 до 999) "F1.05": Установите частоту 1,05 кГц (1,00 ~ 9,99) "F10.5": Установите частоту до 10,5 кГц (10,0 ~ 99,9) "F1.0.5": Установите частоту 105 кГц (1.0.0 ~ 1.5.0) 2>. Установите рабочий цикл ШИМ "DXXX": Установите рабочий цикл PWM на XXX; (001 ~ 100) Например, D050, установите рабочий цикл PWM 50% 3>. Прочитайте заданные параметры Отправьте строку «чтение», чтобы прочитать заданные параметры. Набор успешно возвращается: вниз. Не удалось вернуть установку: осень. В комплект входит: 1 x модуль генератора сигналов
