1 шт. TMC2208 тестер с стекируемые заголовки для тестирования или мигающий параметр режима TMC2208 Управление на USB-последовательный адаптер

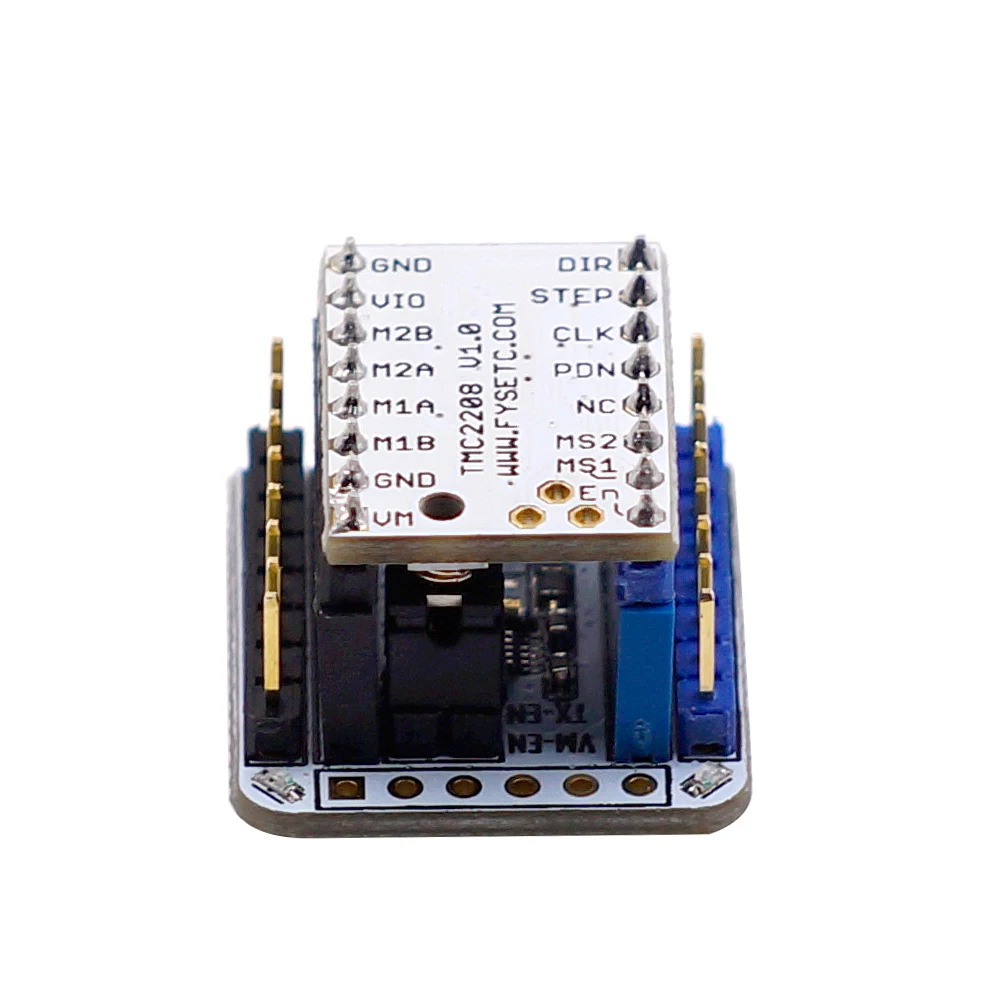

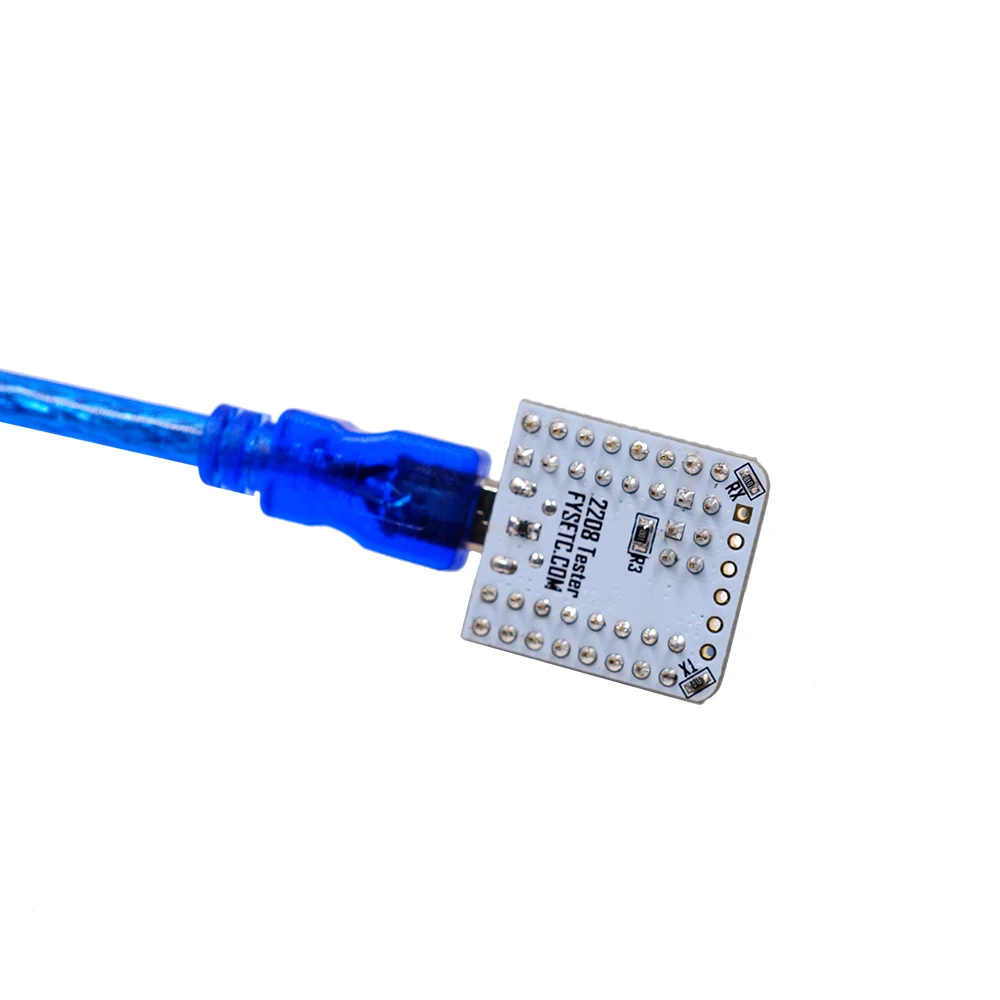

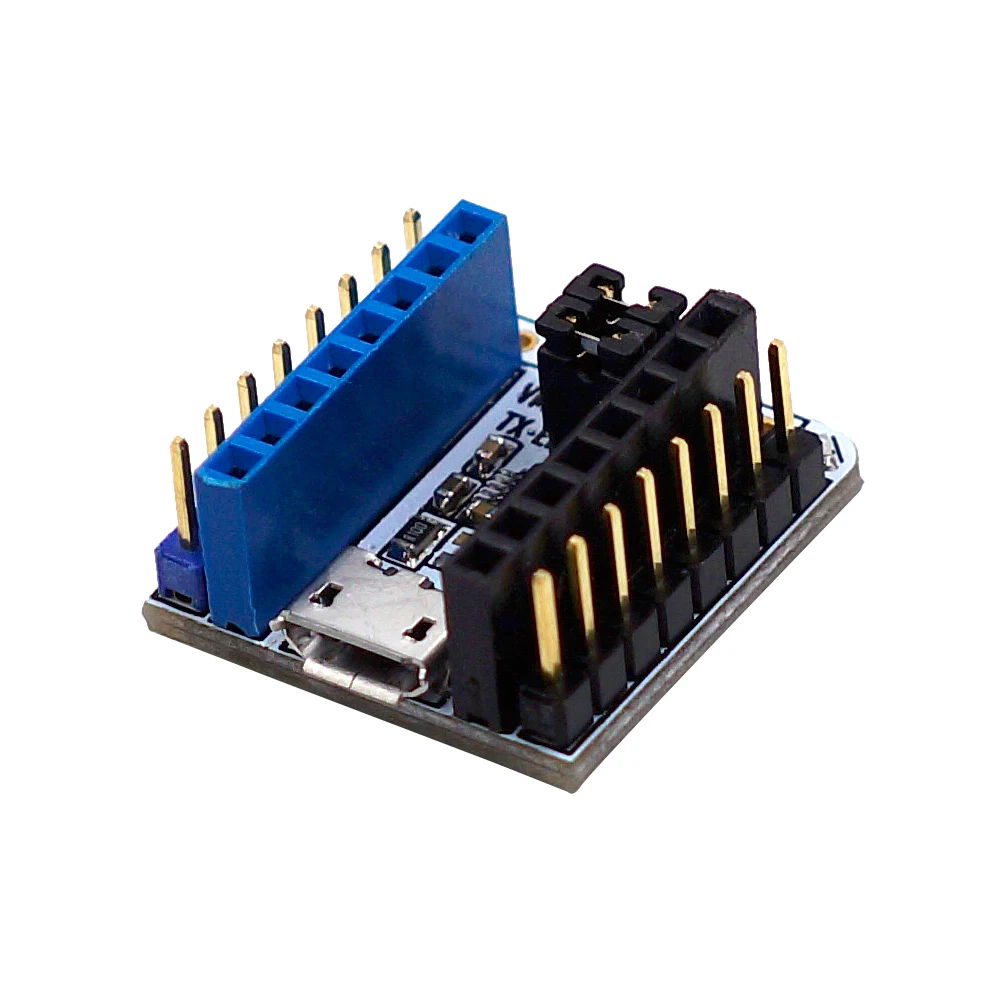

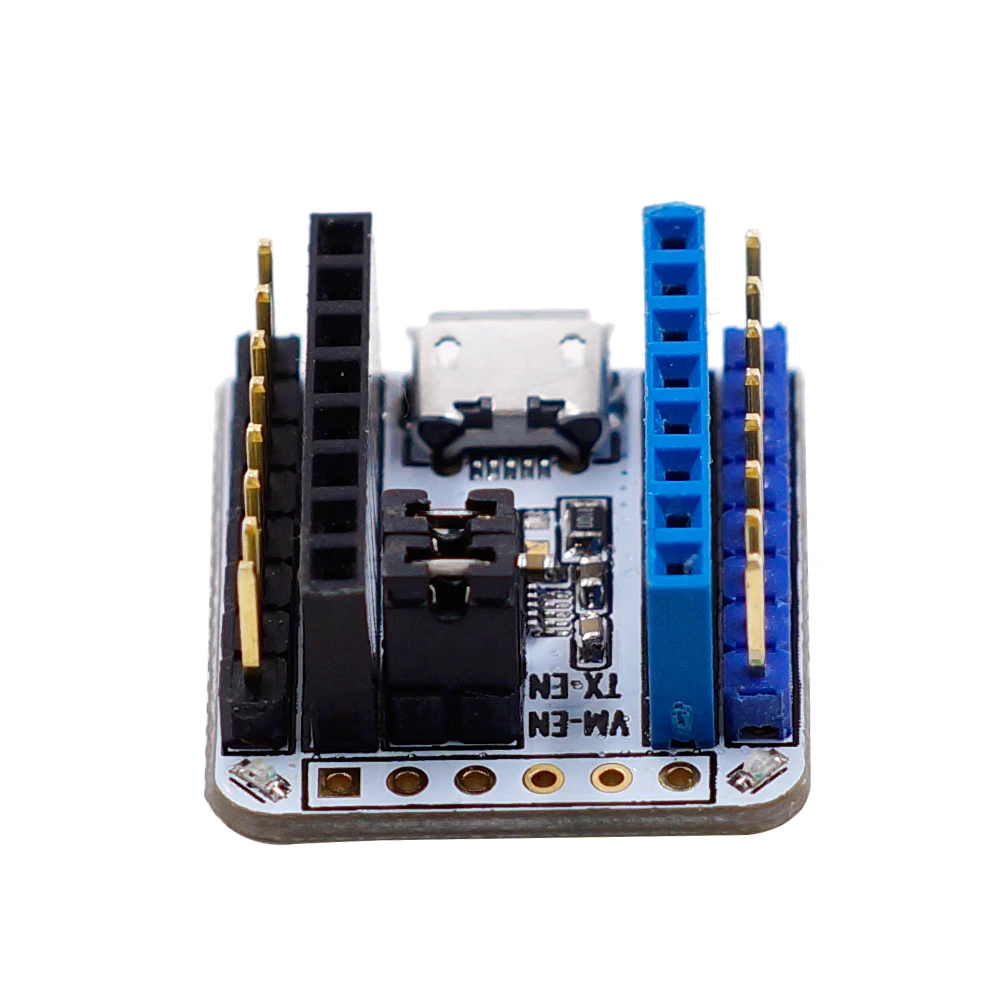

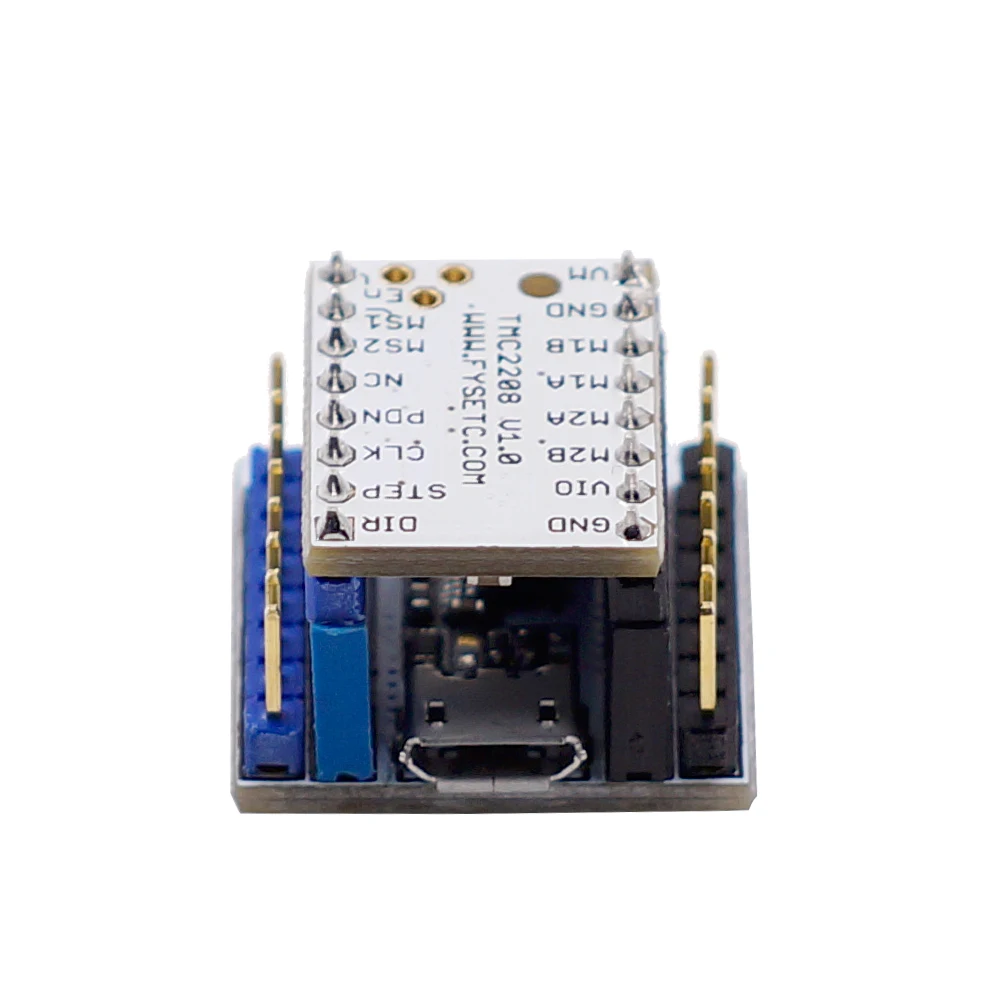

С помощью этого адаптера вы можете проверить свой силенстестик или мигать TMC2208 SilentStepStick с помощью USB-в-последовательного преобразователя. Адаптер поставляется с штабелируемыми головками, поэтому вы можете использовать его непосредственно на вашей плате 3D-принтера, например, на пандусах, как показано на фото.Для проверки транзистора является предварительно настроены для автономная работа на USB-последовательный адаптер (VIO-VM джемпер закрыт).
С помощью этого тестера TMC2208 вы можете изменить параметры и
Режимов
TMC2208.
Примечание:

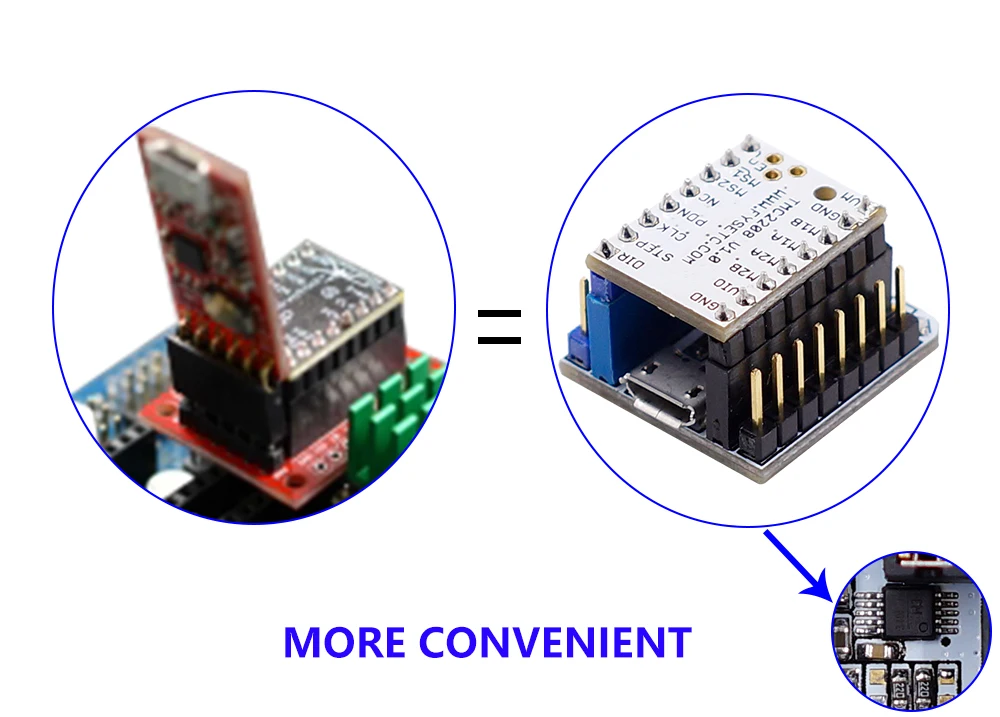

1. Вы должны сделать некоторые приложения для водителя, не создавая при этом перед использованием tmc2208 тестер, то, пожалуйста, смотрите картинку. В том случае, если у вас нет инструмент для того, чтобы сделать его, выбирайте, пожалуйста, модель на тестер с припоем tmc2208
2. Если вам нужен тестер TMC2208 с TMC2208, пожалуйста, нажмите на ссылку:
Https://www.aliexpress.com/item/1pc-TMC2208-Tester-With-Stackable-Headers-Test-Or-Flash-Parameter-Modes-Of-TMC2208-Operation-On-USB/32851537618.html
Более подробная информация для TMC2208:
Https://wiki.fysetc.com

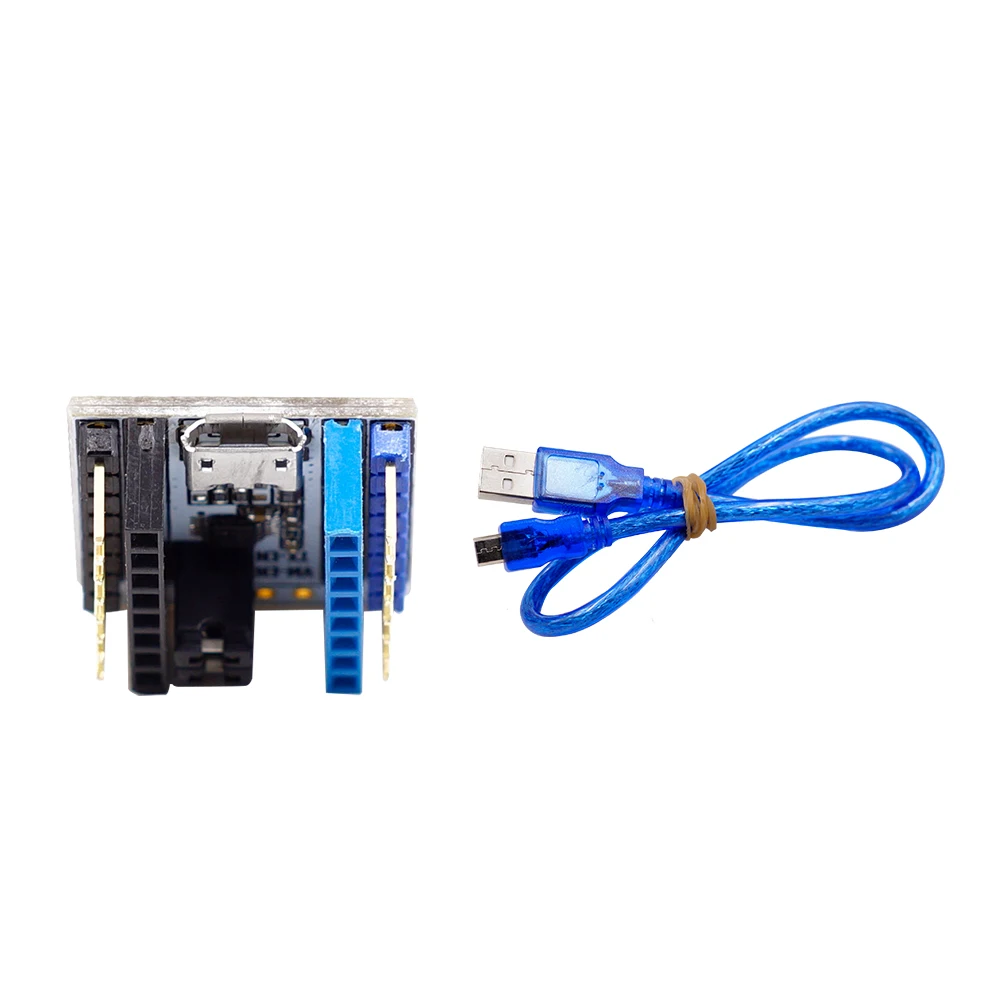

Посылка:
1 шт. TMC2208 тестер
1 шт. USB
С помощью настройки TMC2208 вы можете изменить настройки и запрограммировать память OTP (однократного программирования) Trinamic TMC2208 через интерфейс UART.
Для запуска программы:
УстановкаScriptcommunicator
СкачатьTMC2208.scez
НачнитеTMC2208.scezФайл с scriptкоммуникатором: scriptкоммуникатор TMC2208.scez
Выберите правильный последовательный порт и нажмитеПодключения
Изменения в настройке передаются напрямую
Примечания:
Бита OTP может быть запрограммирована только один раз.
При включенииSpreadcycleЗатемTOFFНе может быть0(Null).
Аппаратные средства связи
Вы можете использовать каждый последовательный адаптер RS232 с логическими уровнями 0-5 в (например, FTDI-Breakout), а в качестве адаптера подключения может использоваться тестер/программатор SilentStepStick.

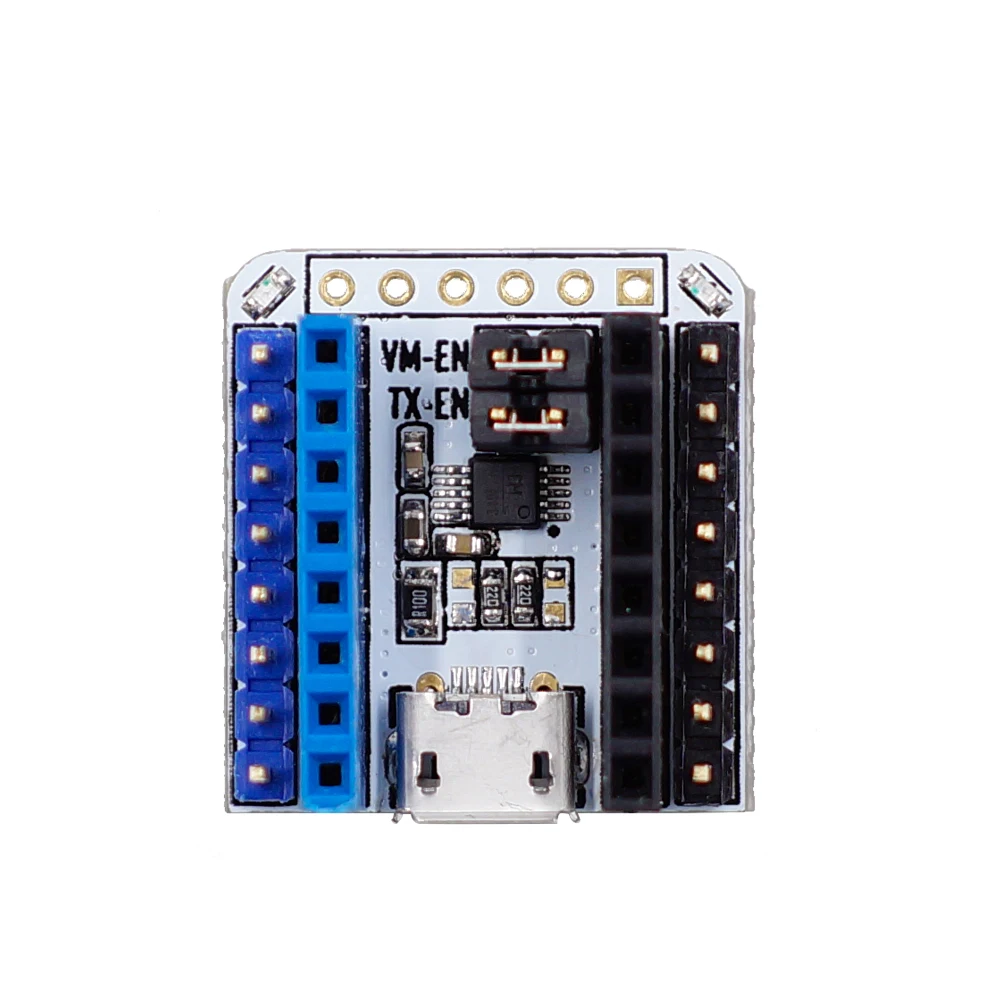

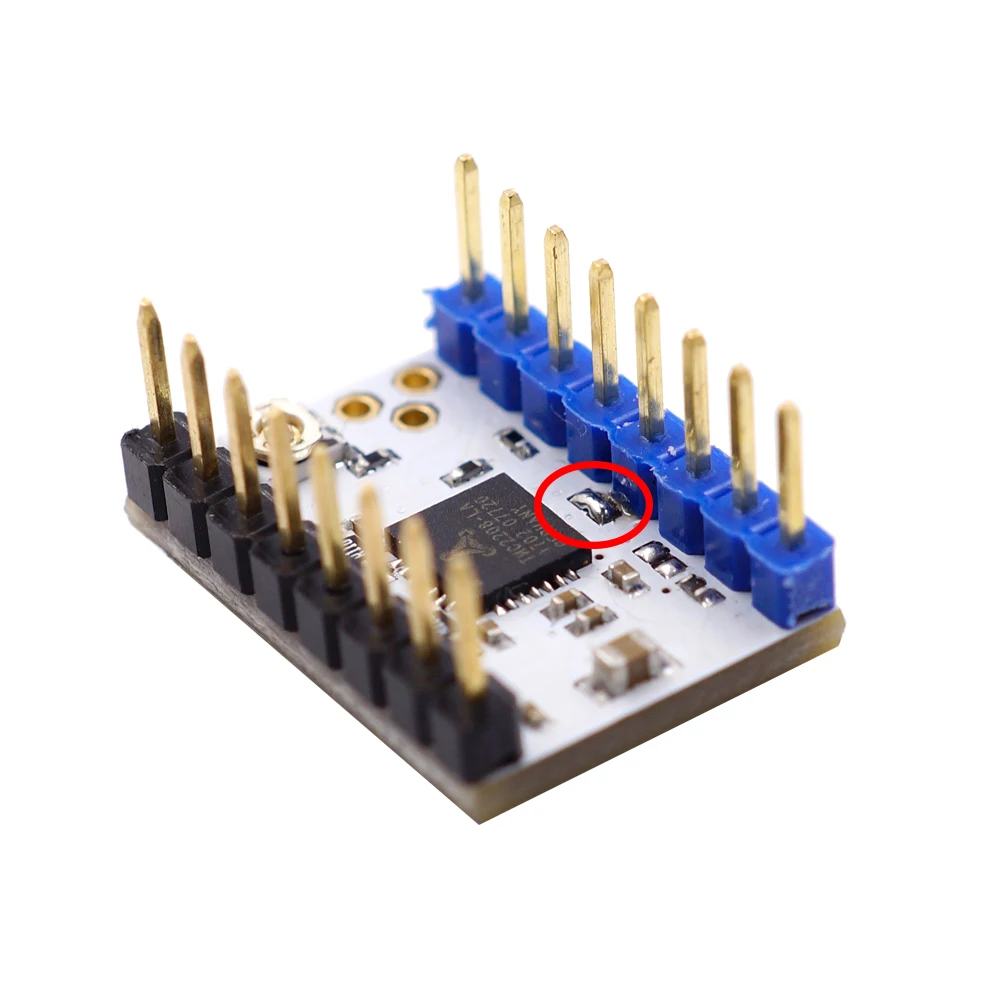

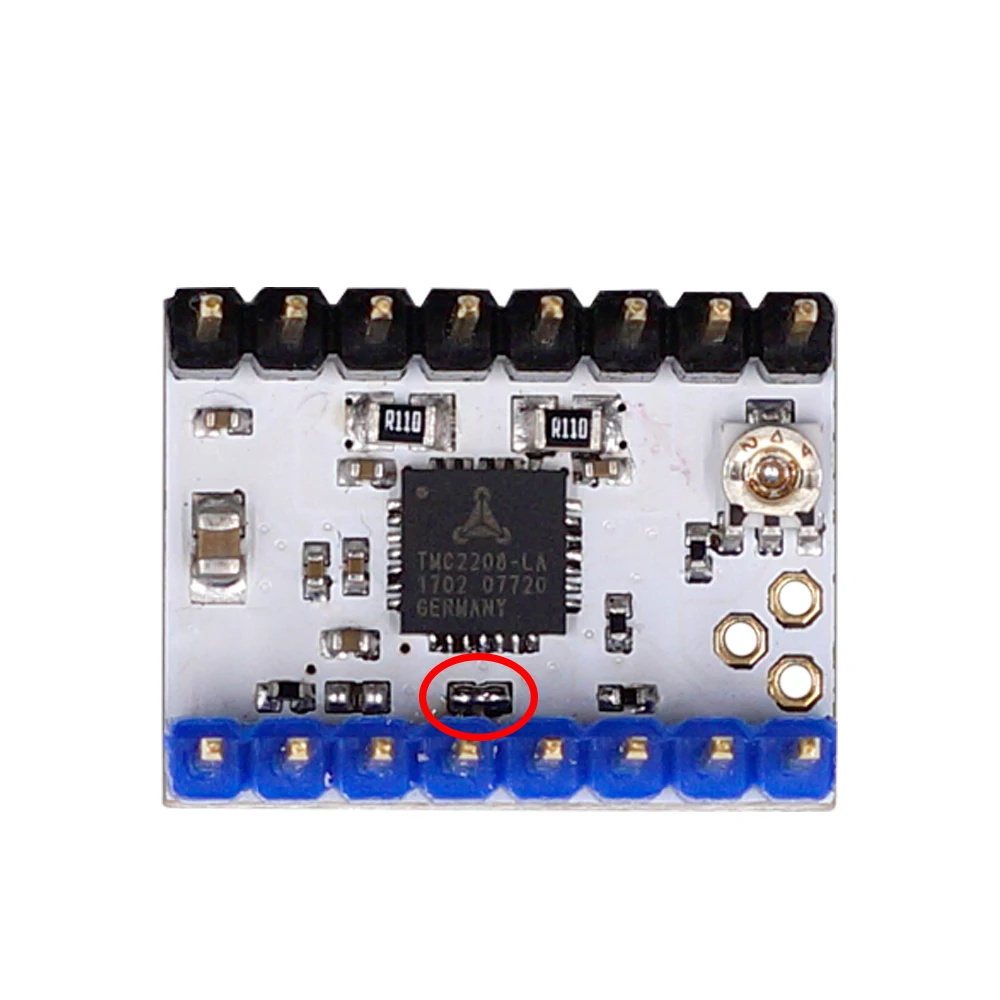

Примечание: джемпер рядом с pin PDN_UART должен быть закрыт на TMC2208 SilentStepStick, чтобы включить доступ pin через штырьковый разъем.

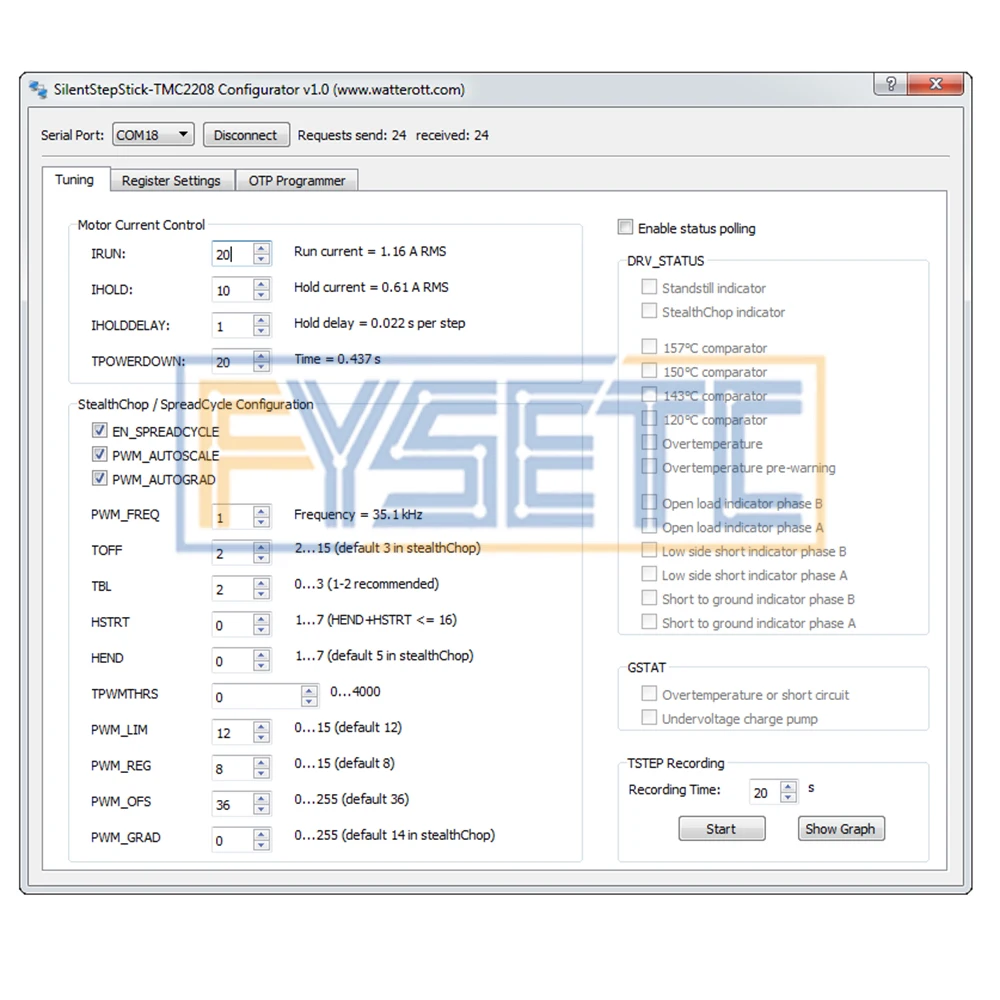

Скриншот
