Осциллограф MINI Nano DSO213 DS213, 4 канала, 100 мсс, профессиональный портативный цифровой осциллограф DSO 213 DS 213 с зондом X1 и X10

4-канальный 100 мс/с MINI Nano DSO213 DS213 Профессиональный портативный цифровой осциллограф с зондом X1 и X10

Описание:

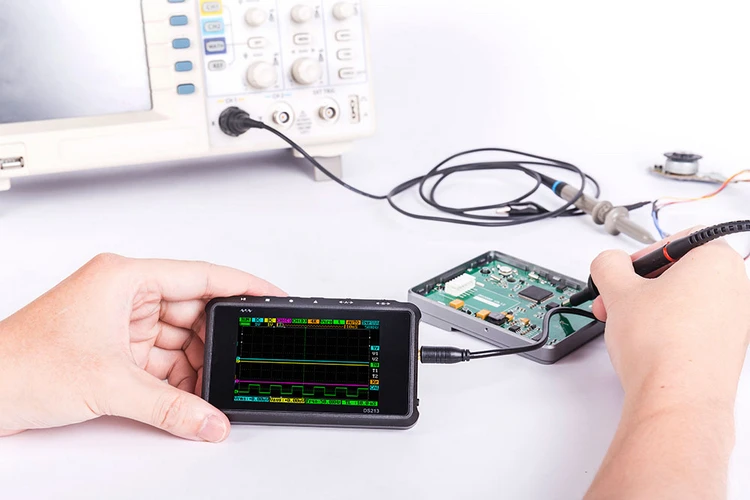

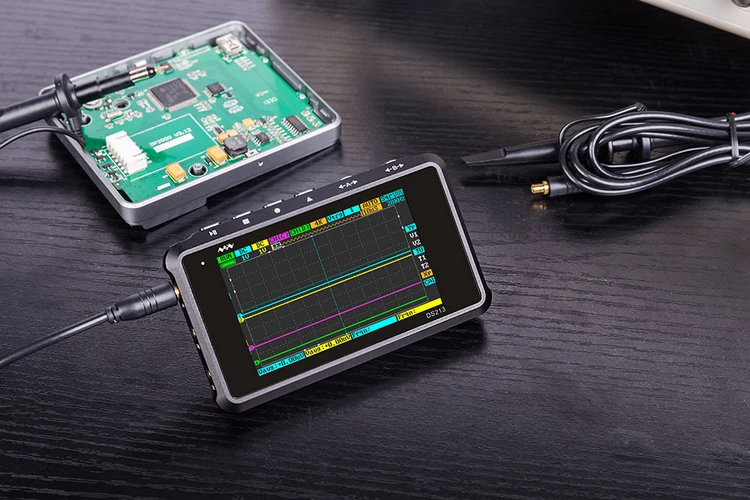

DS213-это «5-канальная, 4-волновая линияЦифровой запоминающий осциллограф для общего назначения электронных инженерных задач и он основан на ARM Cortex M3 core. DS213 использует FPGA для управления внешним контролем ADC и режимом кэша данных. Он предоставляет 4 раздела приложений для загрузки и обновления до 4 различных прошивок приложений. Он также имеет встроенный USB-накопитель 8 Мб для хранения волновых форм и обновления прошивки системы. Прикладной слой кода осциллографа является открытым исходным кодом, и пользователи могут разработать прошивку осциллографа в соответствии со своими потребностямиОсобенность:Миниатюрный размер светильник вес, портативный и портативный;

Он может хранить волновые формы, делая анализ волн более четким и эффективным;

Несколько режимов запуска,Поддержка подъема/спуска края триггера, положительного/отрицательного импульса и логического триггера;

Мощная способность обрабатывать волновые формы, она может автоматически измерять такие параметры, как напряжение, частоту и ширину импульсов США.

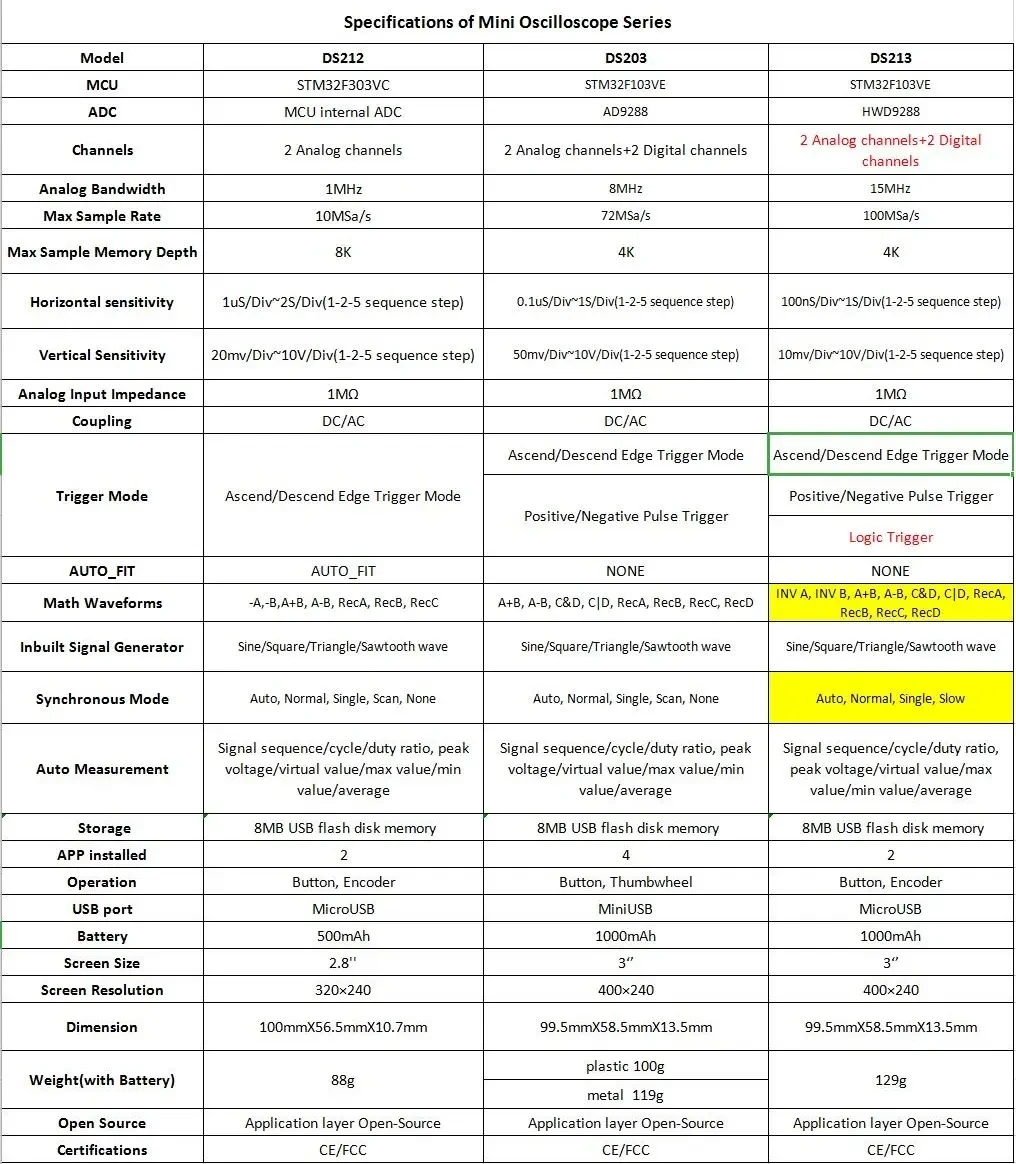

Спецификация:

ЦП: ARM Cortex M3

FIFO и управление: FPGA

АЦП: HWD9288-100

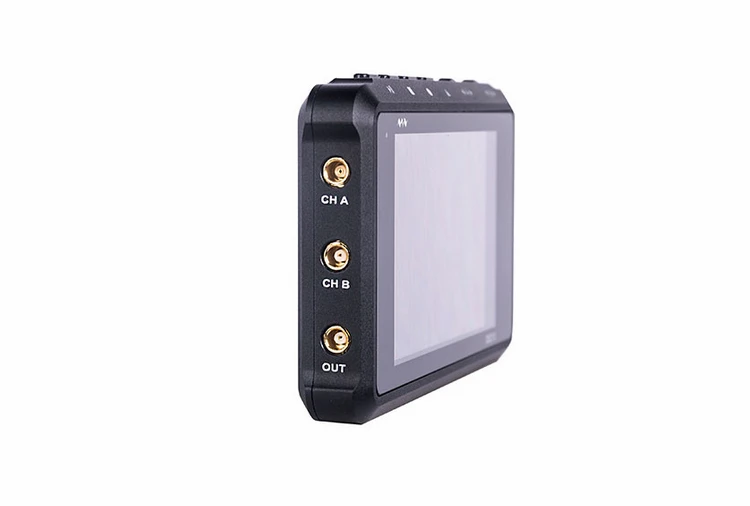

Аналоговые каналы: 2([CH_A] [CH_B])

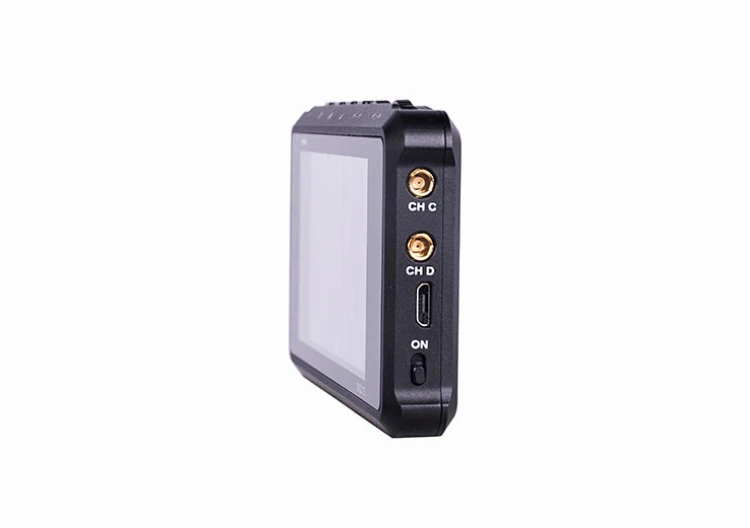

Цифровые каналы: 2([CH_C] [CH_D])

Рабочий канал: INV [CH_A], INV [CH_B], [CH_A]+[CH_B]、 [CH_A]-[CH_B]、[CH_C]&[CH_D]、[CH_C] | [CH_D]

Вертикальная чувствительность: 10 мВ в-10 В/дел (1-2-5 шаг) (с использованием зонда X1)

100 мВ в-100 В/дел (1-2-5 шаг) (с использованием датчика X10)

Вертикальное разрешение: 8 бит

Глубина памяти образца: 4 канала, 4*4K

Соединение: DC, AC

Максимальное входное напряжение: ± 40 В (с использованием зонда X1)

± 400Vpp (с использованием зонда X10)

Типы триггеров: режим подъема/спуска по краю, положительный/отрицательный импульсный триггер, логический триггер

Режим триггера: автоматический, нормальный, одиночный, медленный

Источник запуска: [CH_A] [CH_B] [CH_C] [CH_D]

Источник сигнала: квадратная волна: от 10 Гц до 8 МГц, всего 20 сдвигов и 3 источника сигнала Vpp;

Синусоидальная/Треугольная/Пилообразная волна: от 10 Гц до 20 МГц, всего 11 сдвигов и 3 источника сигнала Vpp

Память: Встроенный USB-диск 8M

Типы файлов: BMP, BUF, CSV

Типы автоматического измерения: Последовательность сигнала/цикл/коэффициент работы, пиковое напряжение/виртуальное значение/максимальное значение/минимальное значение/среднее

Измерение курсора: значение времени, значение амплитуды

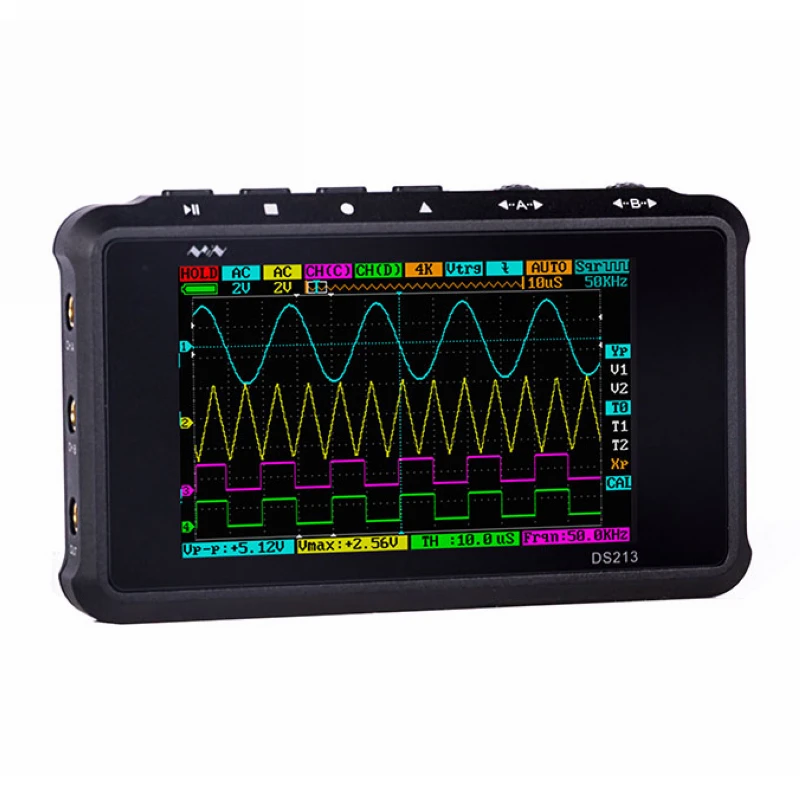

Режимы отображения: 4 волновые линии: линия 1: [CH_A], скрыть

Строка 2: [CH_B], скрыть

Строка 3: [CH_C], REC_1, REC _ 2, REC _ 3, REC _ 4, скрыть

Строка 4: [CH_D], [CH_A]+[CH_B], [CH_A]-[CH_B], [CH_C]&[CH_D], [CH_C] | [CH_D], скрыть

Режим выборки: Отбор проб в реальном времени

Частота дискретизации: 100 м са/с

Аккумулятор: 1000 мАч

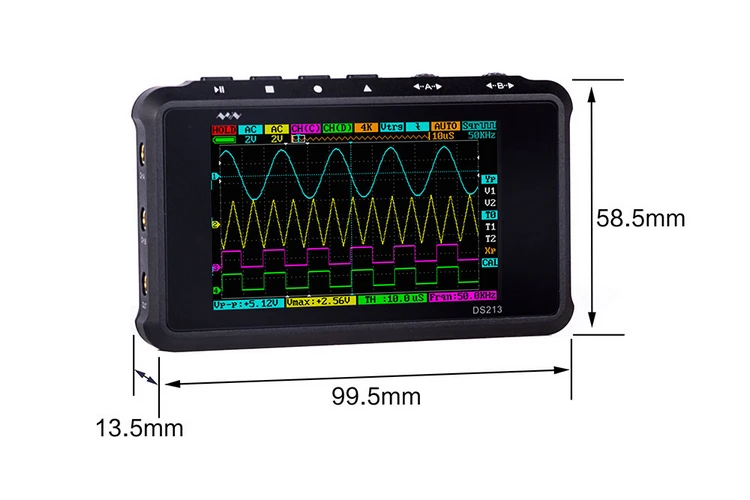

Размер: 99,5 мм x 58,5 мм x 13,5 мм

Вес: 129 г (с батареей)

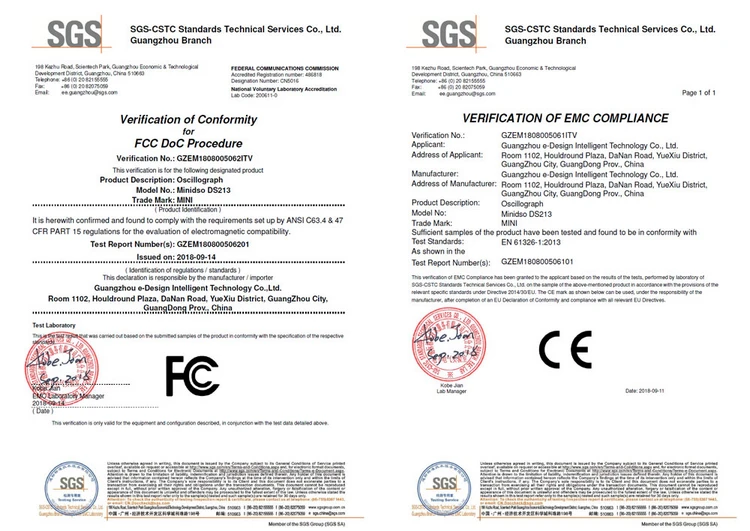

Сертификат: CE, FCC

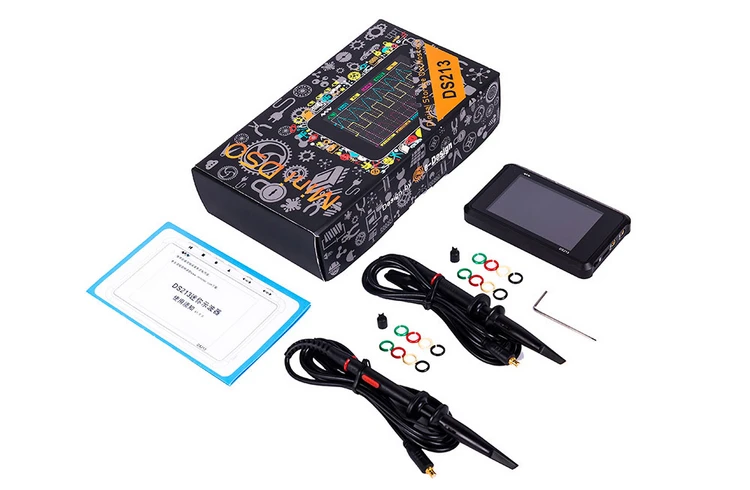

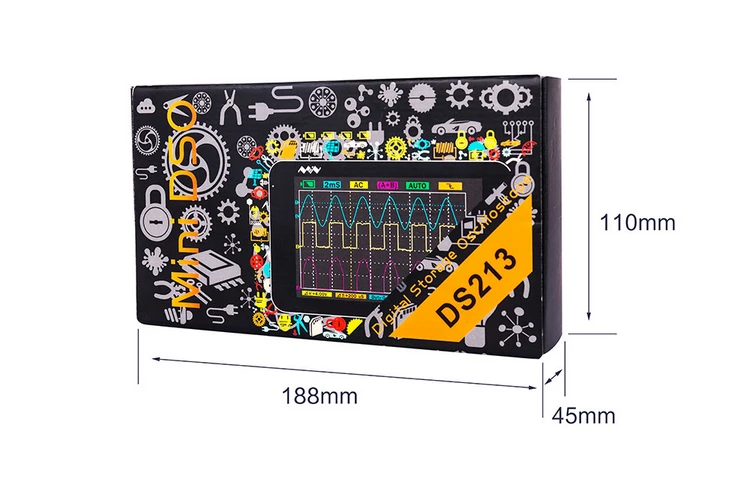

ПосылкаЦифровой осциллограф DS213-1 шт.1 x зонд X101 x зонд X11 х USB кабель1 отвертка1 х чехол1 х Руководство пользователя
