Многофункциональный модуль CD4013 CD4011 с кодовым замком, набор для самостоятельного блокировки паролей, плата модуля SMD, резистор, клавиатура, кнопка клавиатуры

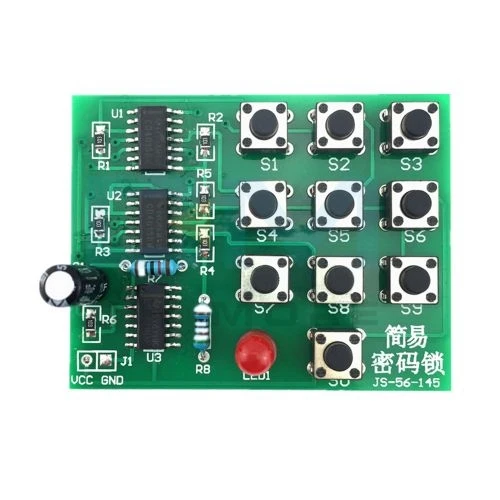

1. Принцип работы: нажмите S1,U1A Q = 1; Нажмите S4,U1B Q = 1; Нажмите S7,U2A Q = 1; Нажмите S9,U2B Q = 1; При открытии замка, индикатор LED1 будет включен, и он показывает, что входной пароль верен. В то же время, U2B Q = 0,U3 Y = 1, что делает первые три триггера ясными; Если вы хотите очистить U2B, индикатор LED1 выключен, вы можете нажать S8.

2. В соответствии с приведенным выше анализом пароль составляет 1479 в свою очередь. Во время процесса ввода пароля, если вы не нажимаете клавишу в надлежащем заказе или нажимаете другую клавишу запуска clear port (R port), пароль будет ложным.

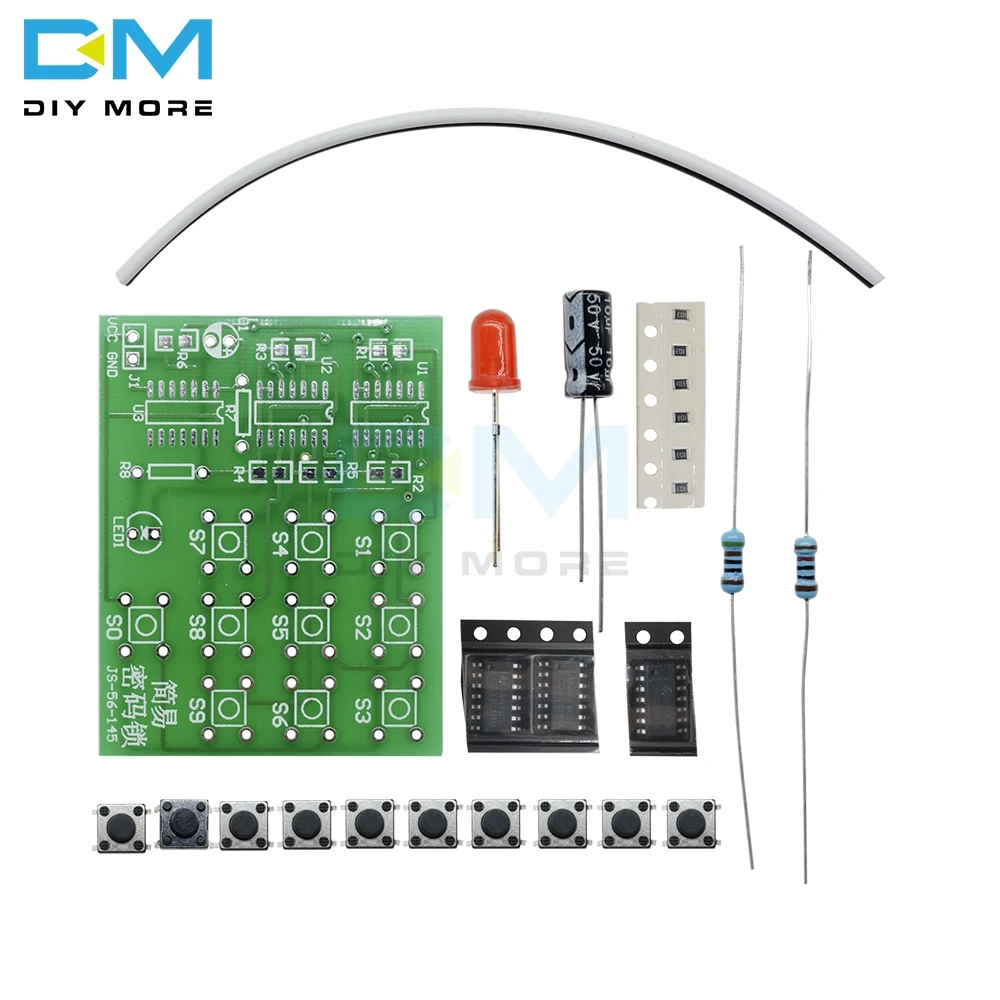

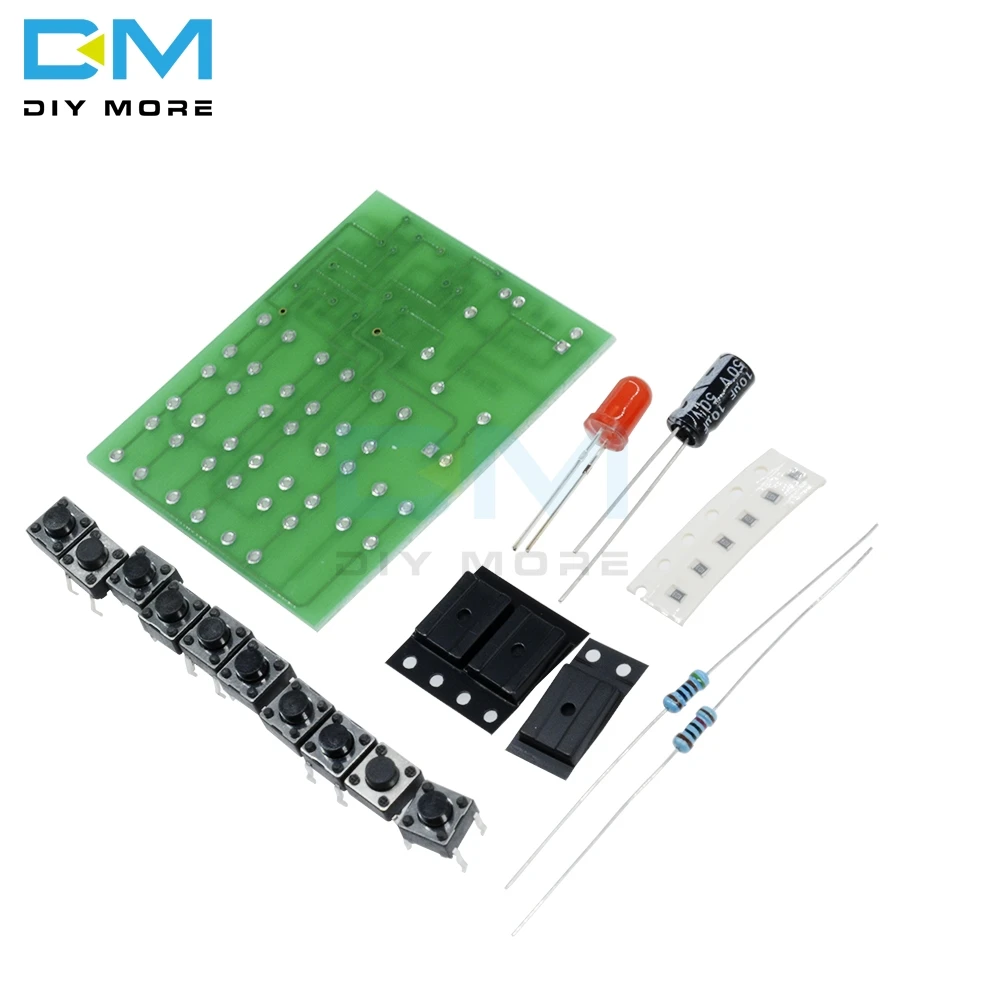

Упаковочный лист:

Название

Параметр

Количество

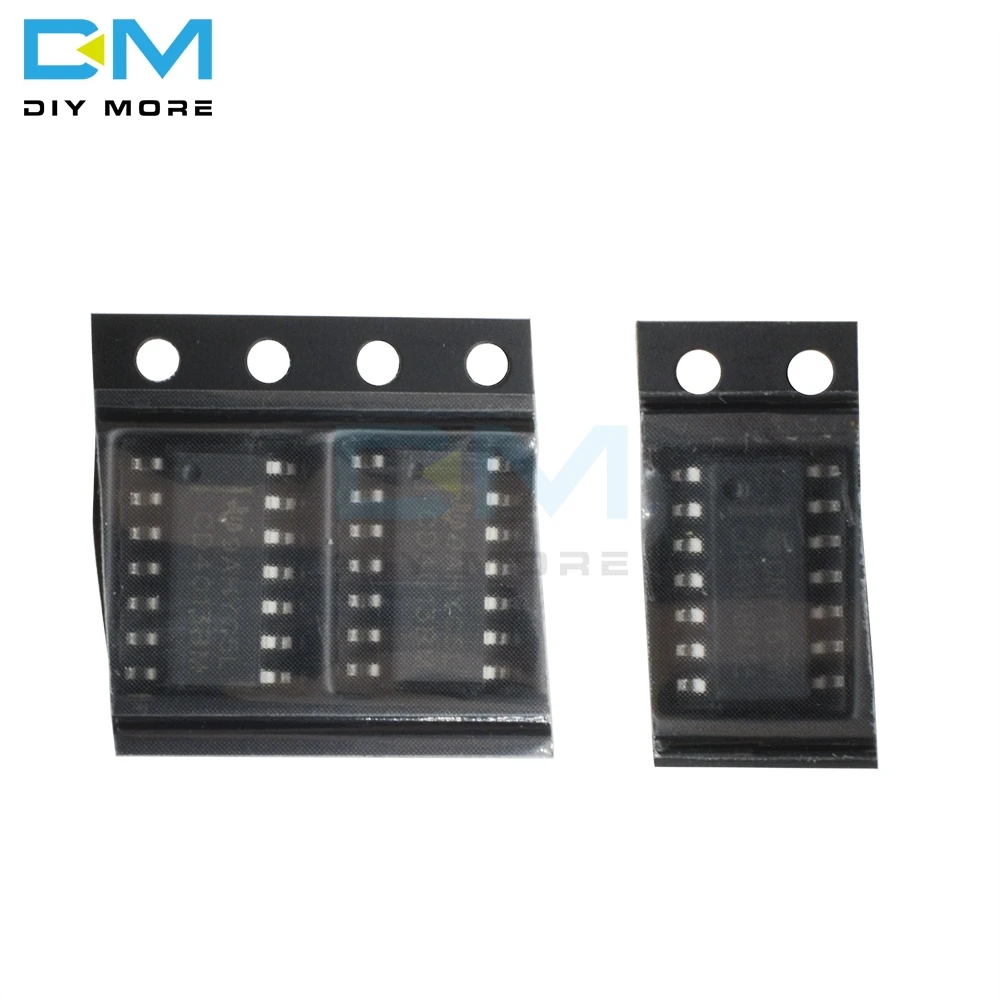

IC

CD4013

2.

IC

CD4011

1.

SMD резистор

10K Ом

6

Резистор

10K Ом

1.

Резистор

510 Ом

1.

Электролитический конденсатор

10 мкФ

1.

Светодиодный

5 мм красный

1.

Переключатель такт

6*6 мм

10

Печатная плата

1.
