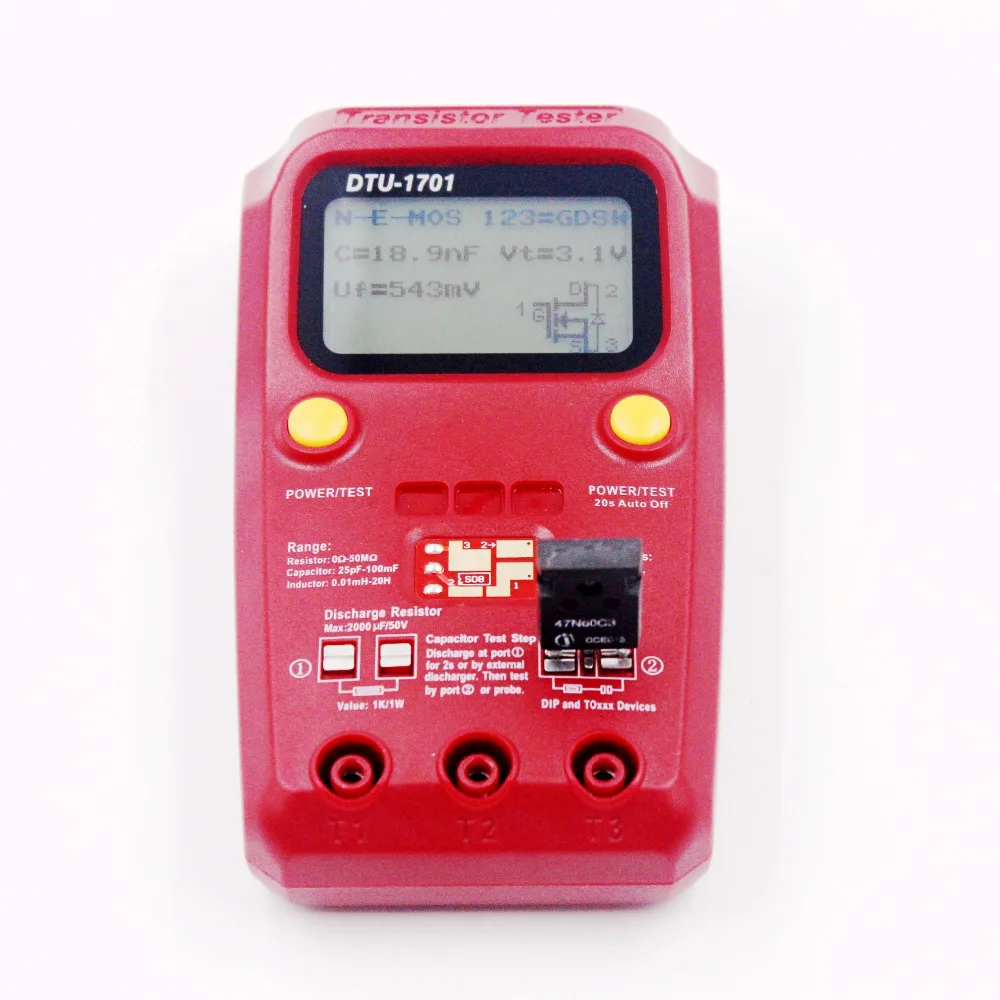

Многофункциональный тестер-транзистор, тестер MOSFET Triode LCR индуктивность Сопротивление Емкость SCR ESR метр

1. Описание продукта

Этот тестовый er представляет собой небольшой дизайн инструмента для инженера, электронного обслуживания и фабрики, очень легко тестировать подключаемые и SMD устройства, а также может тестировать различные виды диодов, триодов, тиристоров, MOSFET; Возможность анализа тип устройства, полярность pin, выход HFE,

Клапана напряжения, распределительная коробка постоянной ёмкости, универсальный конденсатор полевого транзистора

2. Внимание

● Всегда будет всегда разряжайте конденсаторы перед их подключением к прибору тестер!

● При использовании источника постоянного тока выберите адаптер 9 в-12 В постоянного тока

.

● Когда мощность аккумулятора составляет менее 6 в, замените новый

3. Параметры измерения

Резистор: разрешение 0Ω-50MΩ 0.01Ω

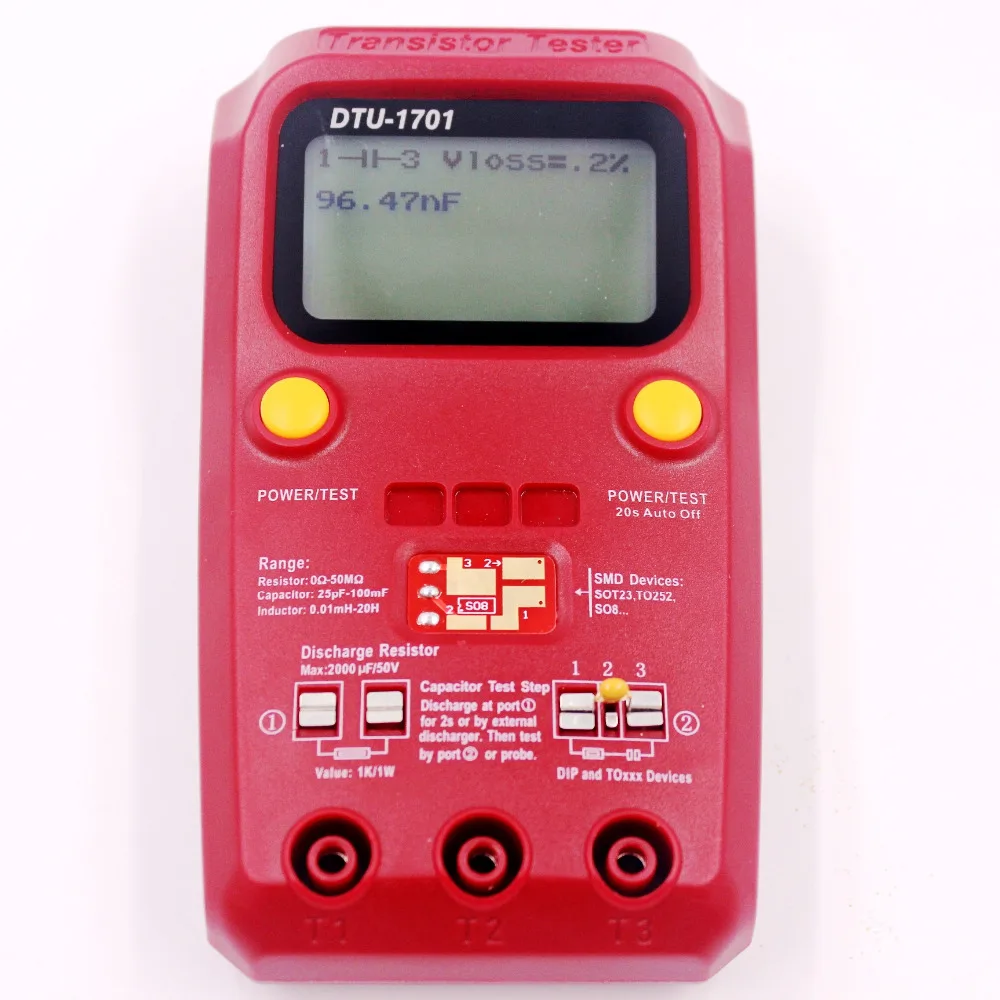

Конденсатор: 25pF-100mF Разрешение: 1pF

Катушка индуктивности: 0,01 mH-20 ч Разрешение: 0.01mH

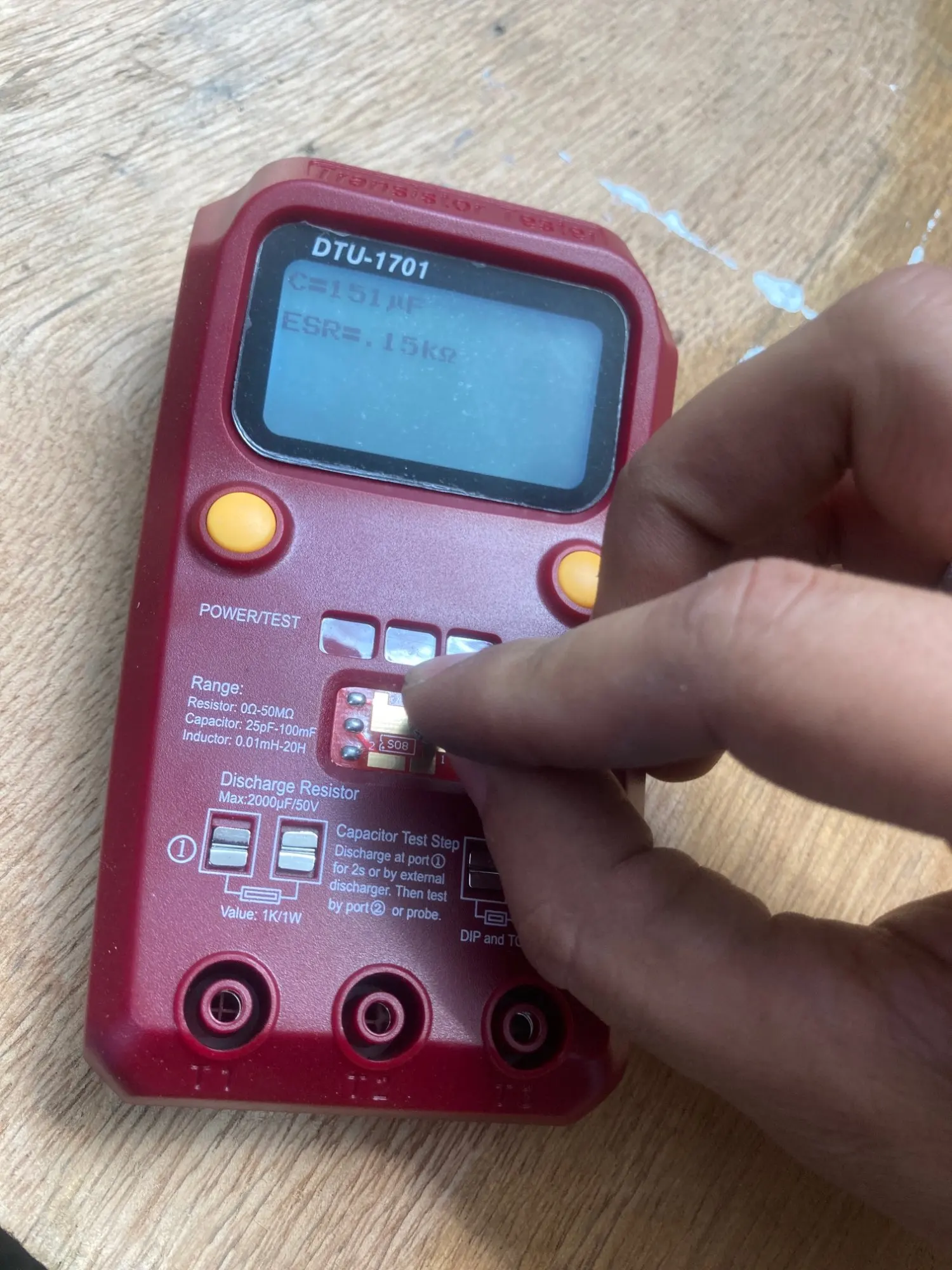

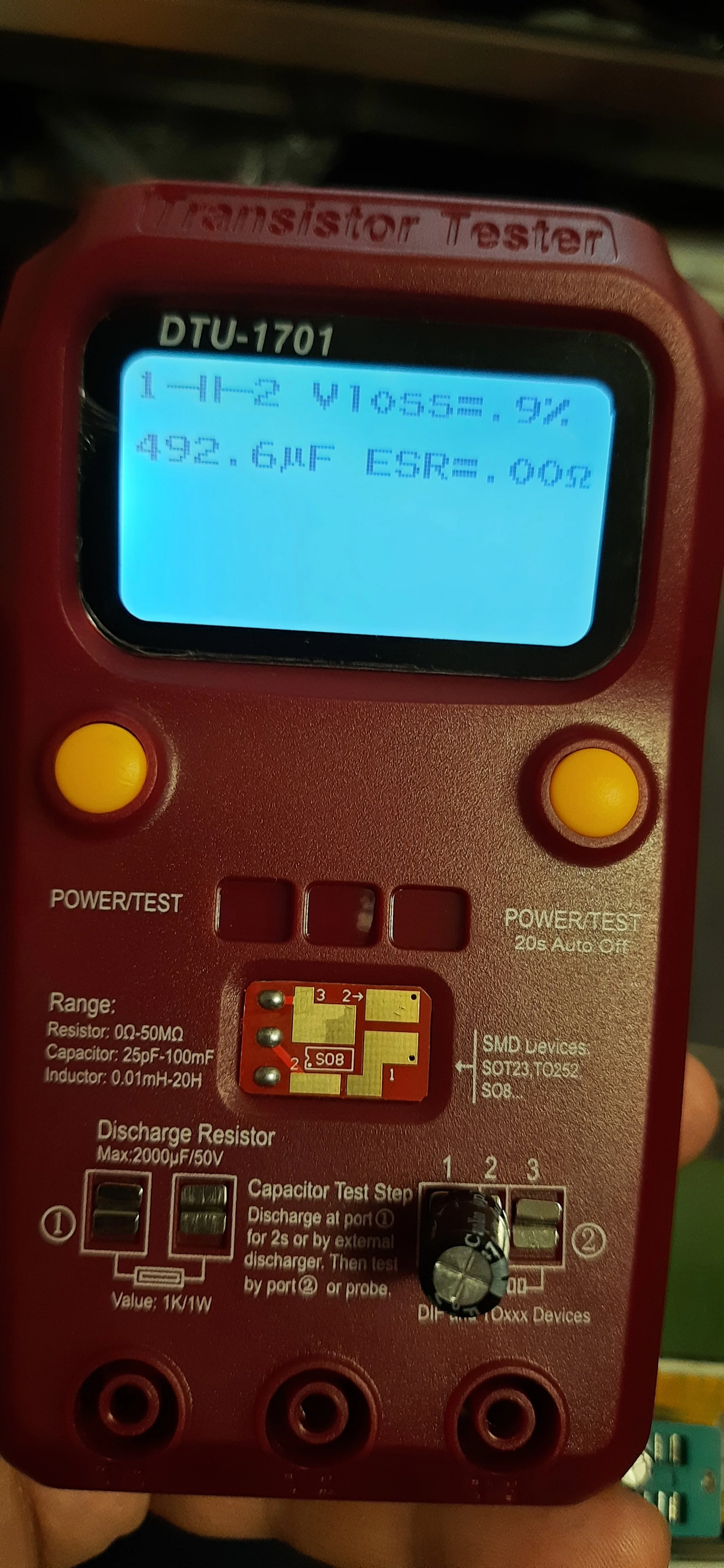

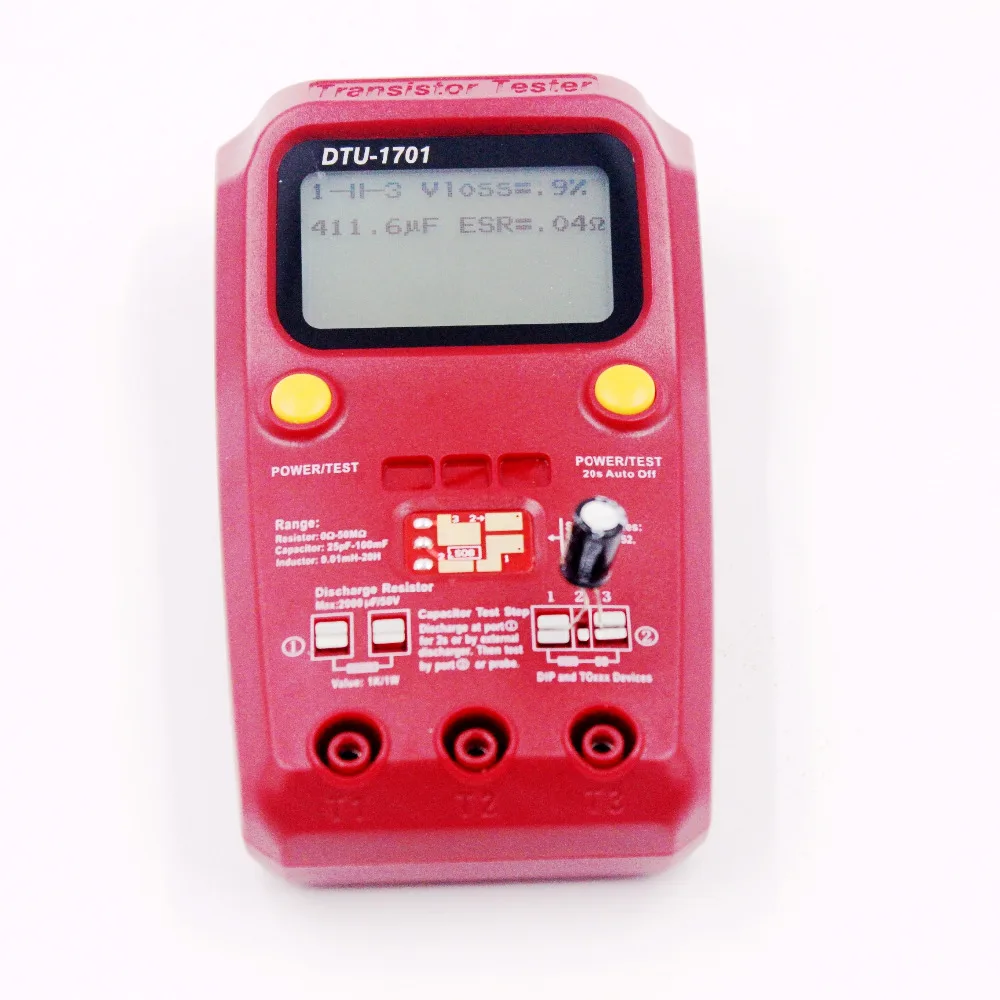

Конденсатор ESR 2μF-50mF Разрешение: 0.01Ω

(ESR: эквивалентное сопротивление серии)

4 Применение введение

A. Мощность на: Пресс "Мощность/тест" Кнопка перед тем, как использовать, этот счетчик комплект дизайнерской одежды из 2 "Мощность/тест" кнопка, функция одна и та же. Легко использовать как левую, так и правую руку.

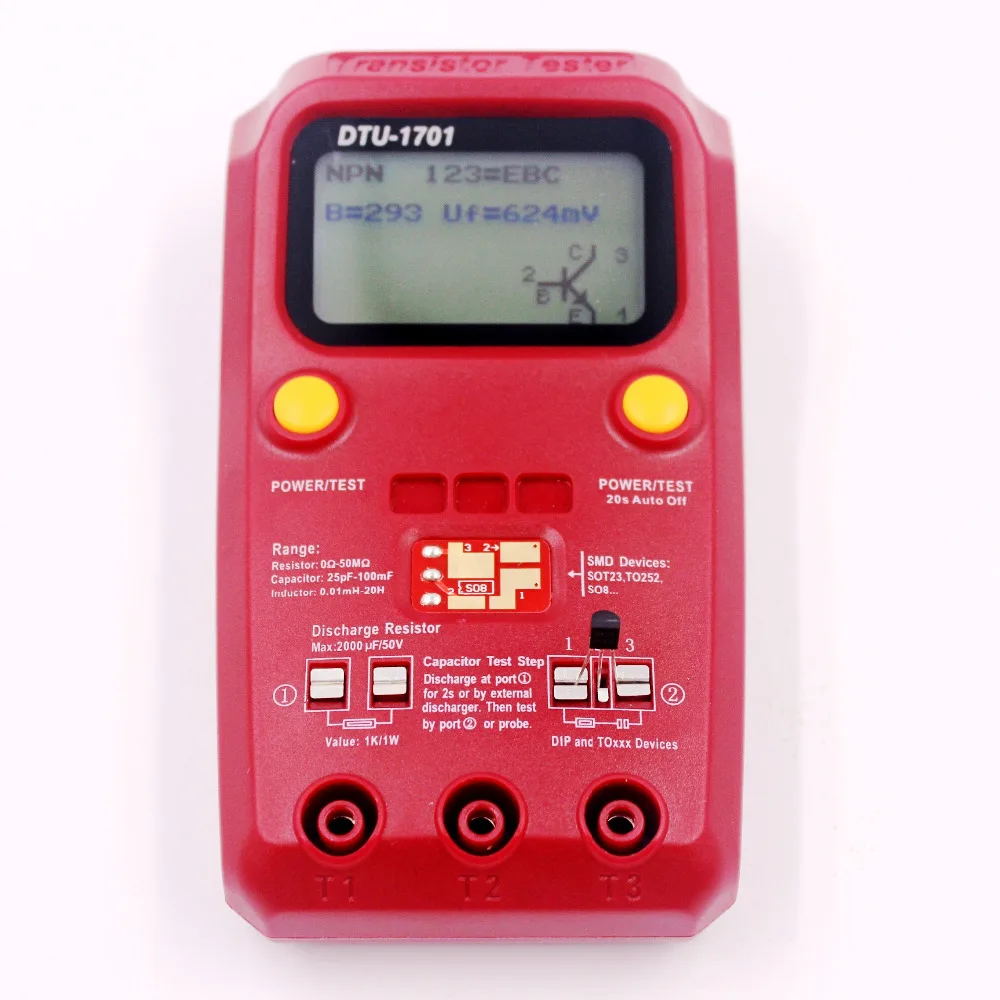

B. Тесты: Пресс "POWER/Тесты" кнопку, чтобы начать Тесты. Независимо от последовательности контактов, этот счетчик распознает функцию и расположение штифта на экране.

C. Выключение питания:

Автоматическое отключение питания, если кнопка не работает в течение 20 секунд.

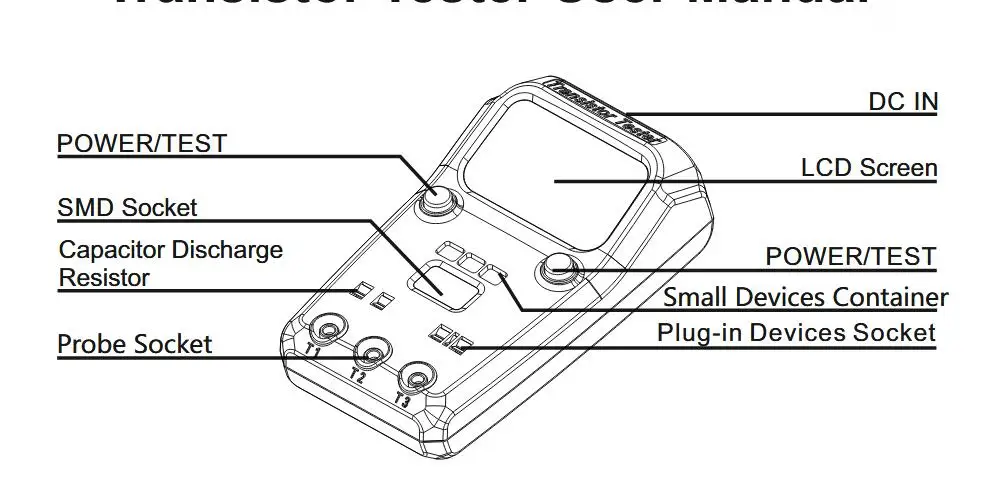

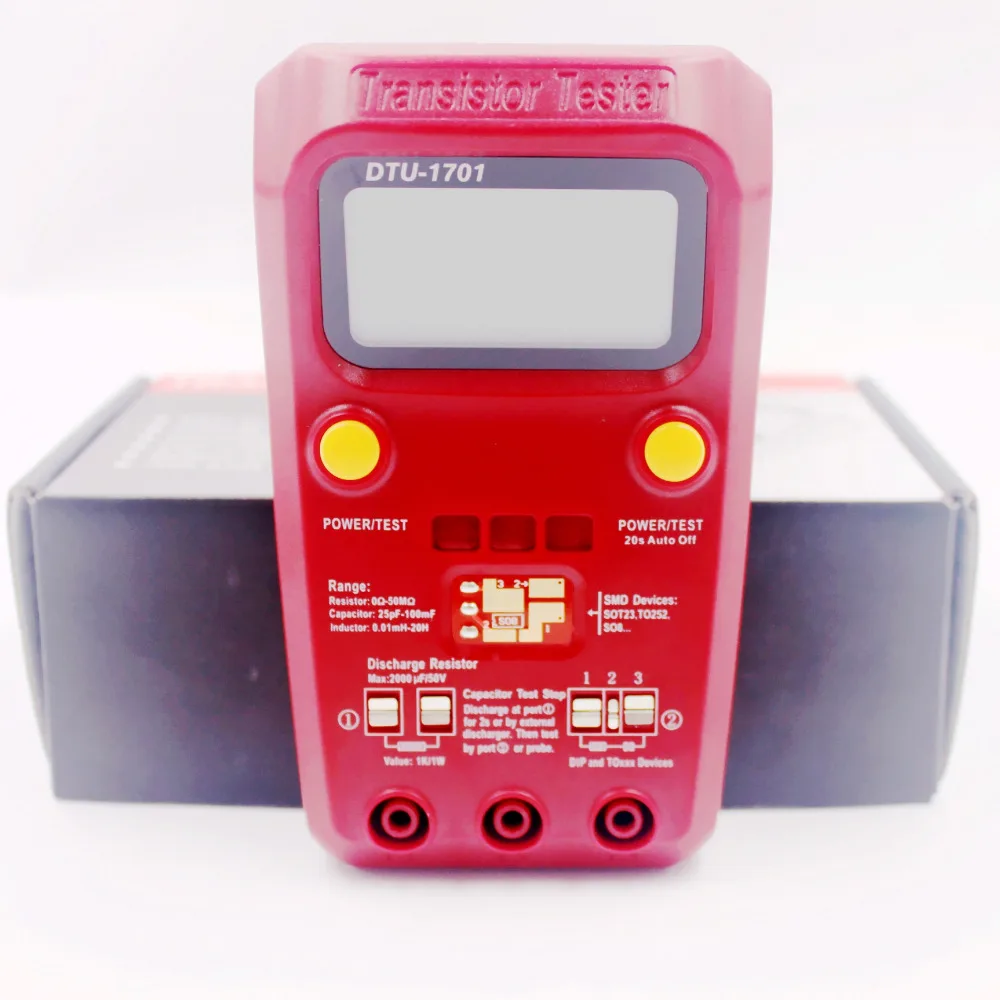

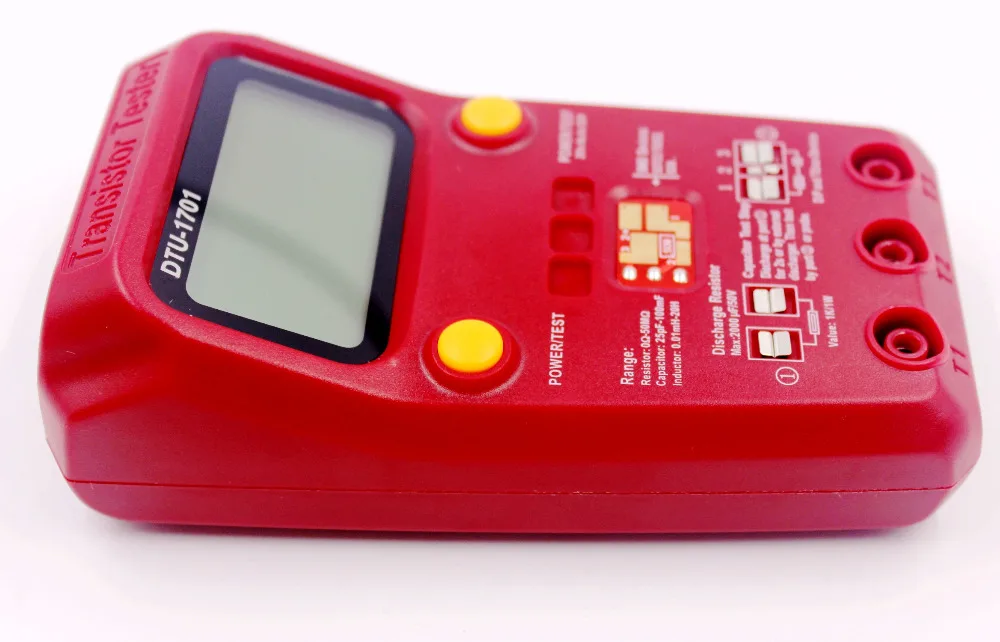

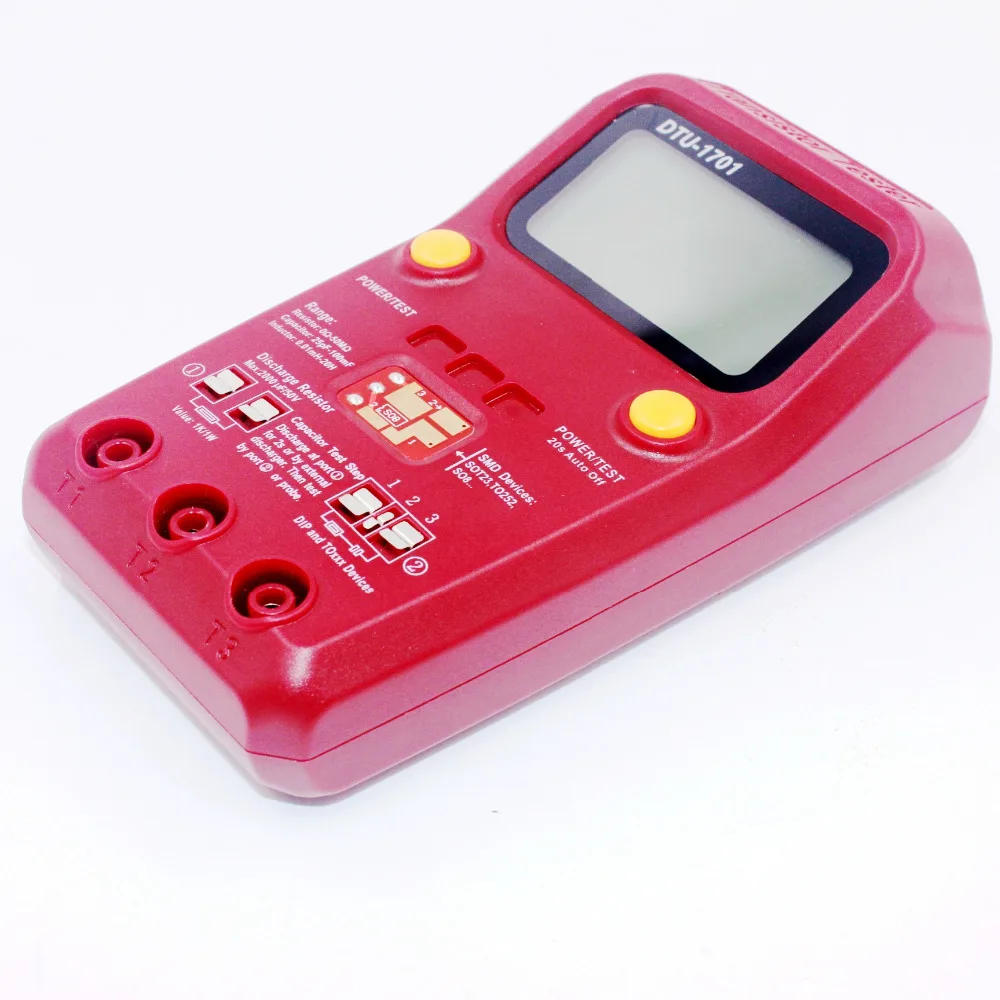

D. Тестовое гнездо: с 3 тестовыми гнездами, SMD гнездом, штепсельными устройствами и гнездом зонда.

Порт 1, 2, 3 каждой розетки одинаковые, они соединены внутри.

E. Тест устройства SMD: тест через SMD гнездо или зонд. Во время использования SMD розетки, поставить некоторое давление на устройство для лучшего подключения

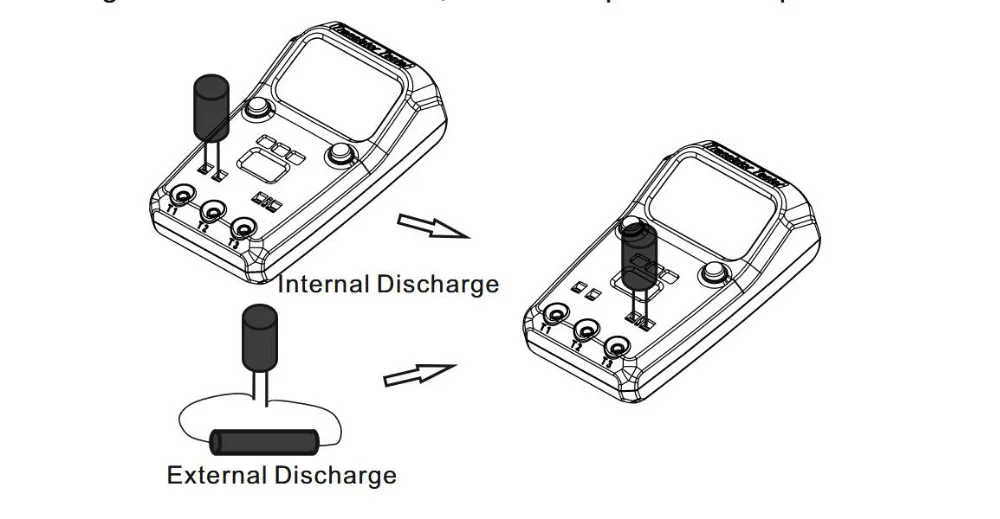

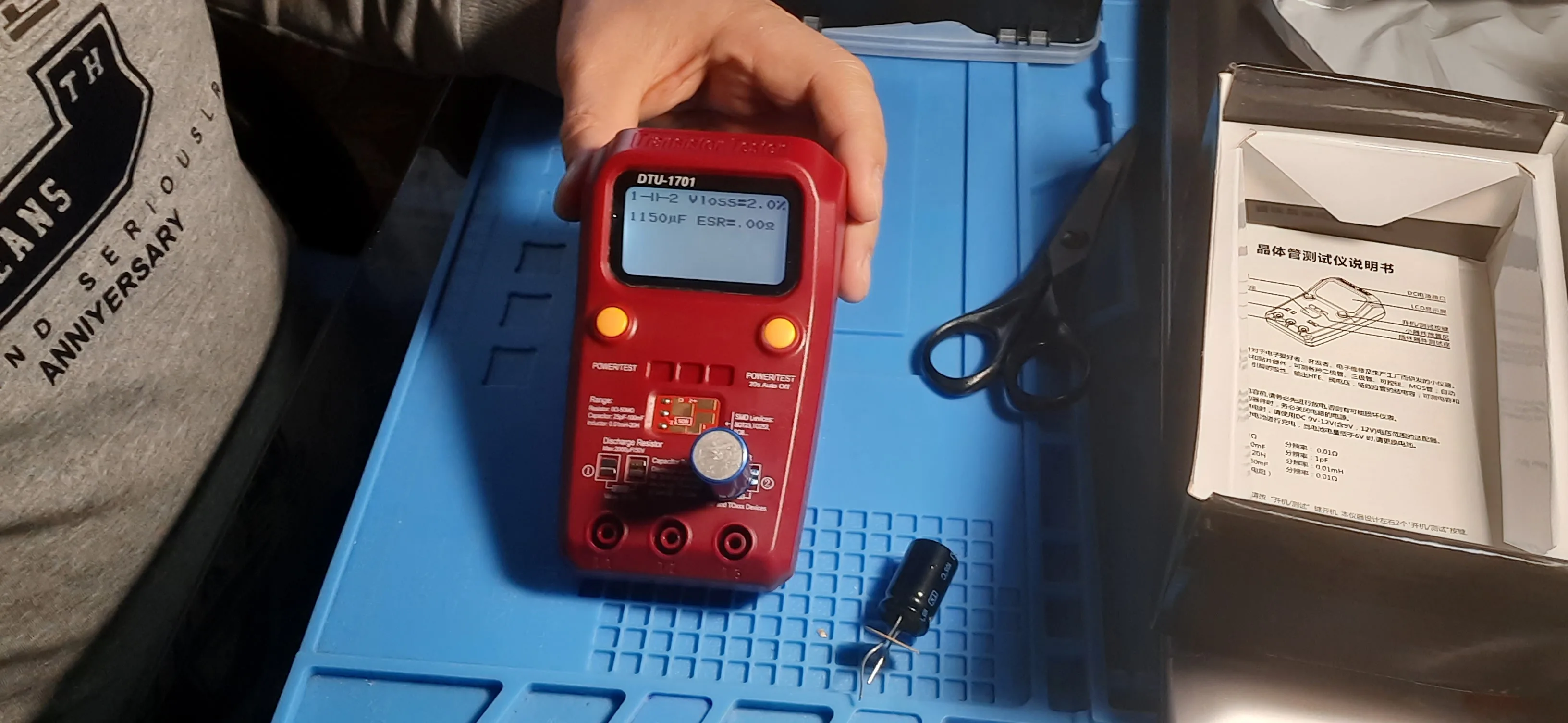

F. Электролитический конденсатор с алюминиевой крышкой, разрядка: Поддержка max 2000 мкФ/с алюминиевой крышкой, 50В разряд конденсатора с внутренними 1K/1 Вт Резистор и разрядиться в течение 2 секунд по крайней мере. Используйте Внешнее зарядное устройство, в то время как емкость выше

Разрядка автономная функция, нет необходимости включать или нажимать кнопку

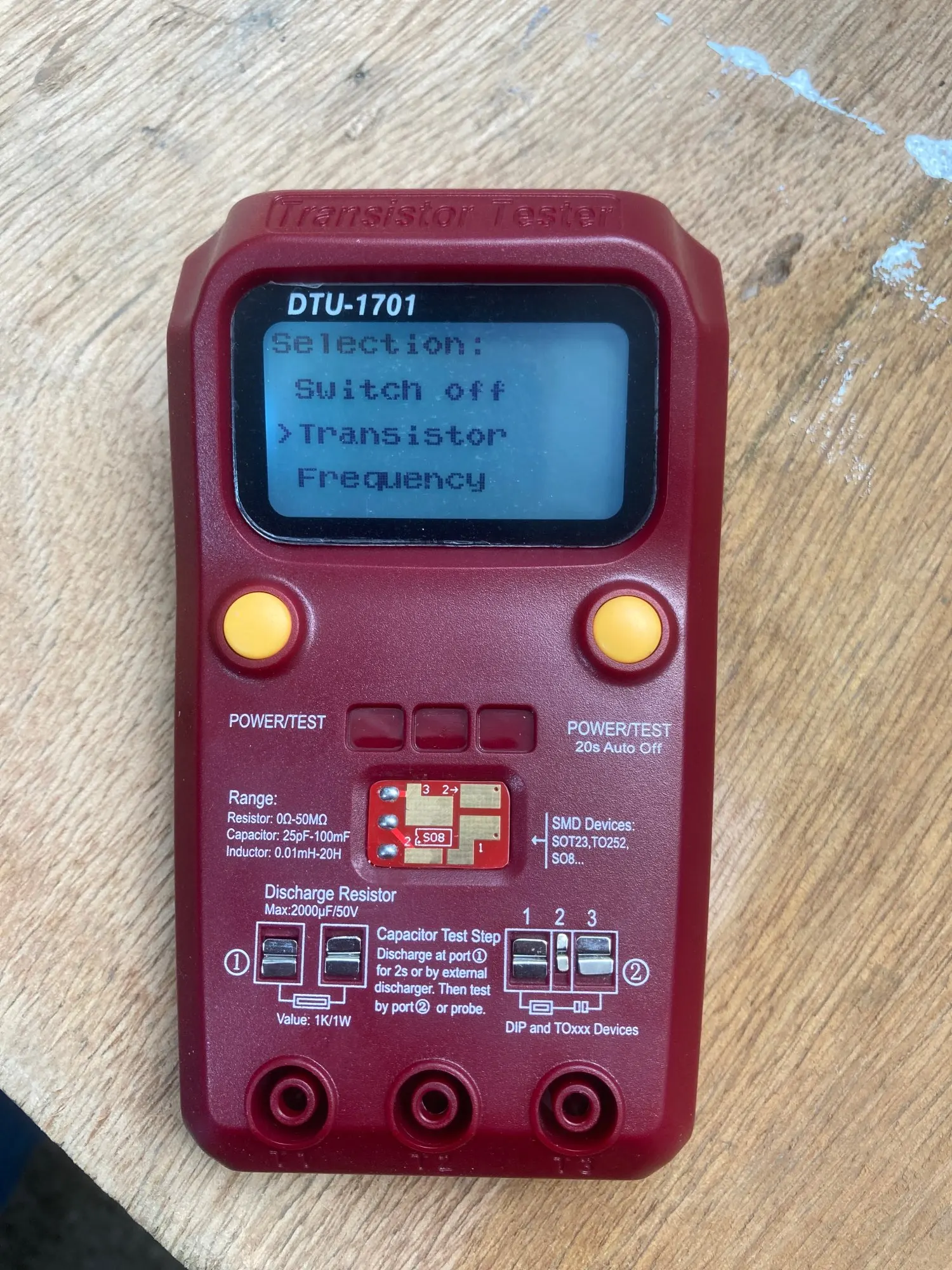

G. Меню выбора: длинная кнопка нажатия (>0.5s) войдет в меню выбора для дополнительных функций. Короткая Кнопка нажмите, чтобы переключить различные функции, и длинная кнопка (>0.5s) для входа в подменю.

● Выключение: длинная кнопка нажмите, чтобы выключить немедленно

. ● Меню выбора выхода транзистора, возврат к тесту транзистора.

● Частота: защищены.

● F-генератор: при нажатии кнопки можно выбрать различные частоты выхода из T2 (Тестовый порт 2), и T1,T3 будет справочной gr-ound.

Частота выбирается от 1 Гц до 2 МГц

, Амплитуда 5V

● 10-битная ШИМ: генерирует 7,8 кГц Частотный с выбираемым импульсом ширина на штырь T2. При коротком нажатии кнопки (<0.5s) ширина импульса увеличивается на 1%, при более длинном нажатии кнопки (>0.5s, <1,3 s)

Ширина импульса увеличивается на 10%.

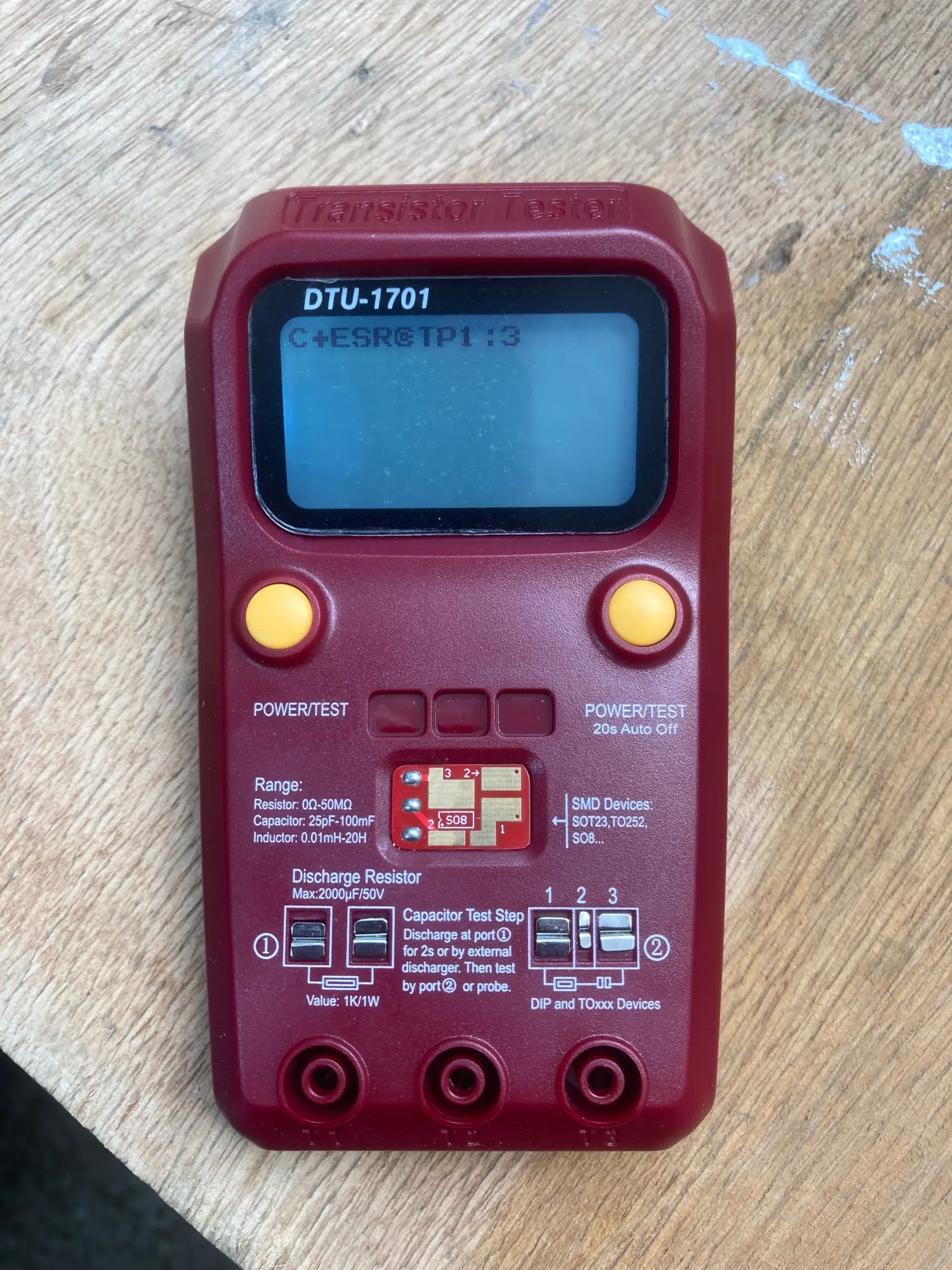

● C + ESR @ TP1:3: Это автономная Емкость

Измерение с измерением ESR на тестовых контактах T1 и T3.

Роторный кодировщик: защищены

. ● Selftest: Полная проверка с калибровкой

● Контрастность: Контрастность для графического дисплея,

Выбор от 33 до 55

. Примечание в режиме выбора, тестер автоматически отключится после

8 минут без нажатия кнопки.

5. Описание функции

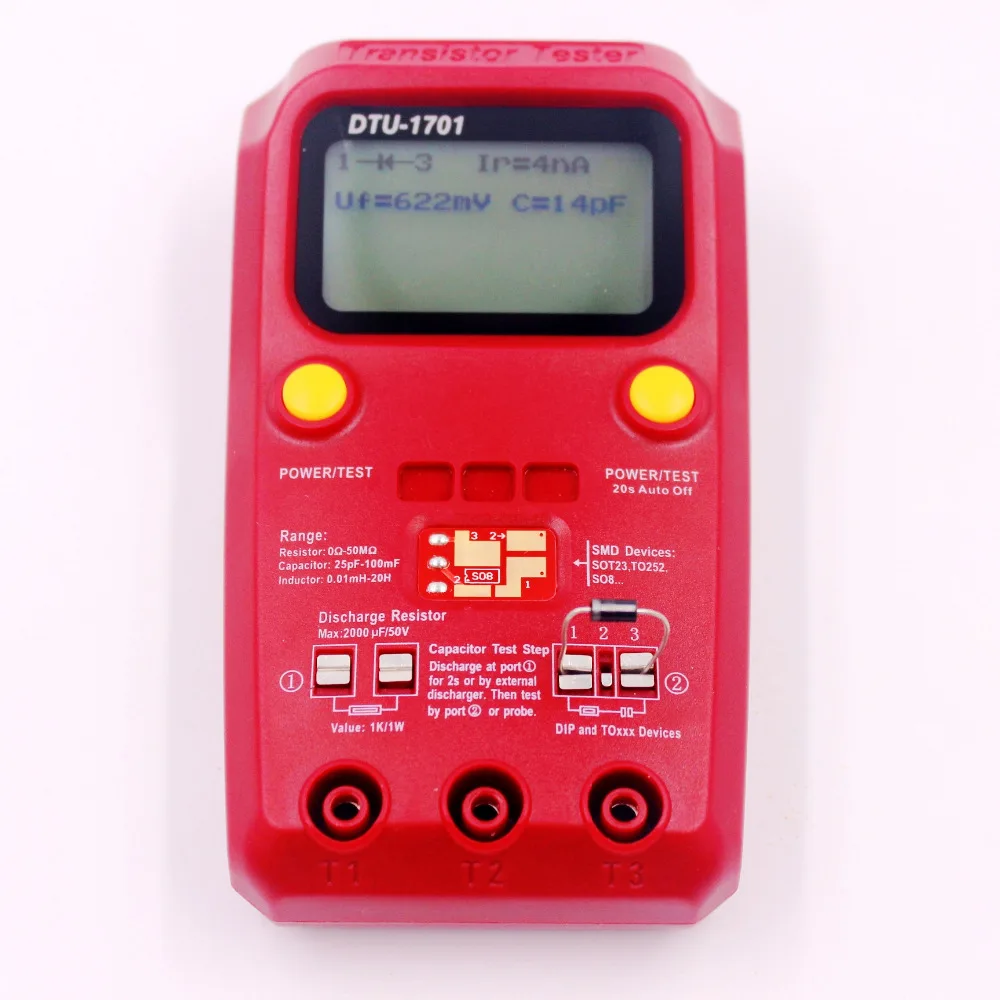

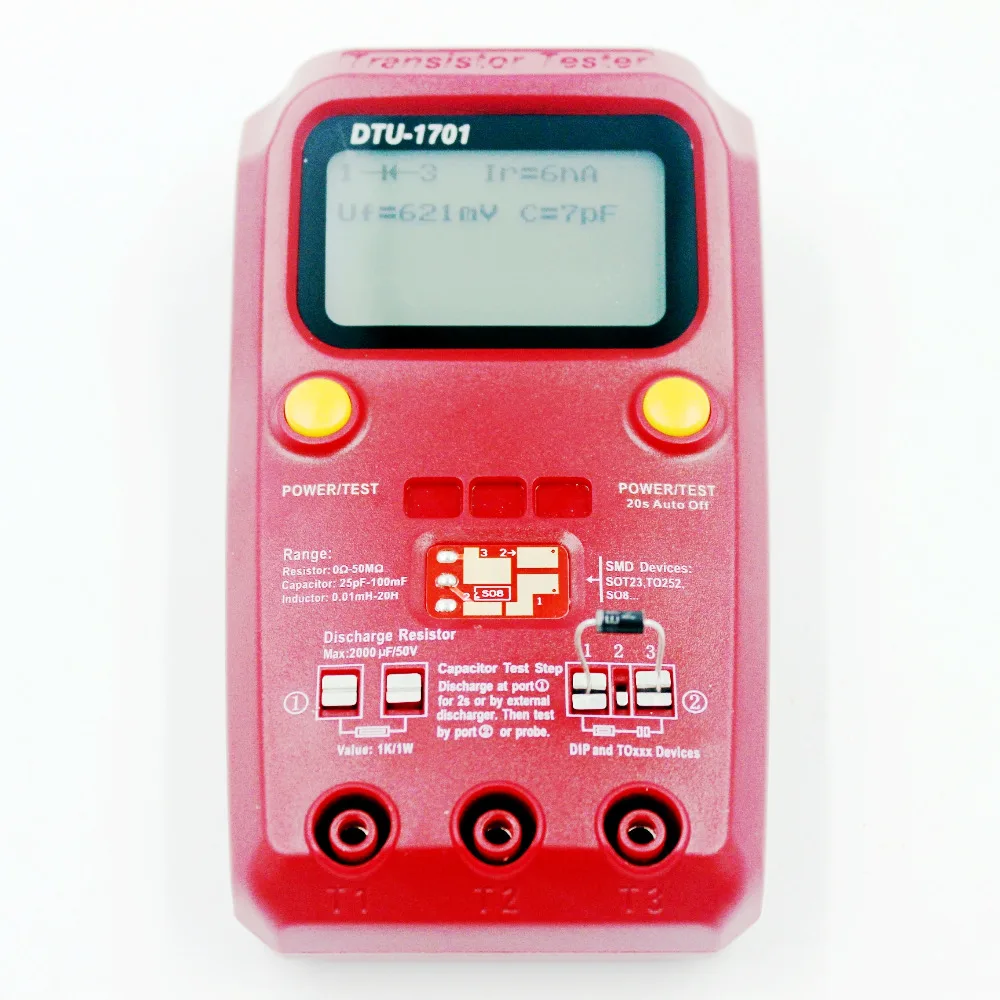

• Автоматическое определение NPN и PNP биполярные транзисторы, N, P-канальные МОП-транзисторы, jfet, диоды, двойные диоды для подавления переходных скачков напряжения, тиристоров и симисторов.

●

Измерение коэффициента усиления тока и порогового значения базового эмиттера v-oltage биполярных транзисторов.

● Обнаружение защитного диода биполярных транзисторов и МОП-транзисторов.

● Измерение порогового напряжения ворот и значения емкости ворот M-OSFETs

● Диапазон измерения индуктивности составляет от 0,01 мгн до 20 ч, вне диапазона или если сопротивление или выше 21 ком будет показано на резисторе

.

● Время тестирования составляет около двух секунд, только Измерение мощности или индуктивности может вызвать более длительный период.

● Контейнер для небольших устройств предназначен для размещения компонентов небольшого размера

. ● Гнездо зонда поддерживает различные виды

Зондов.

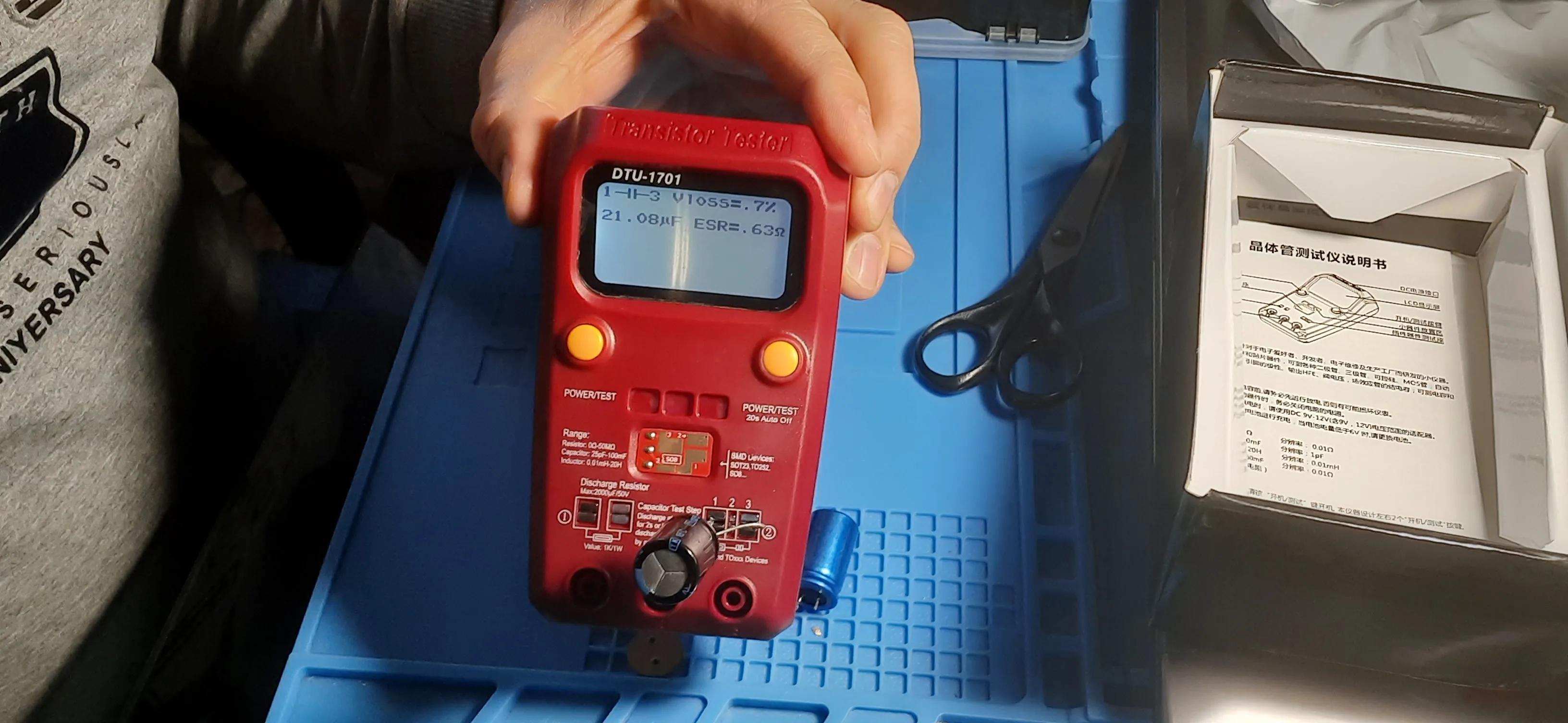

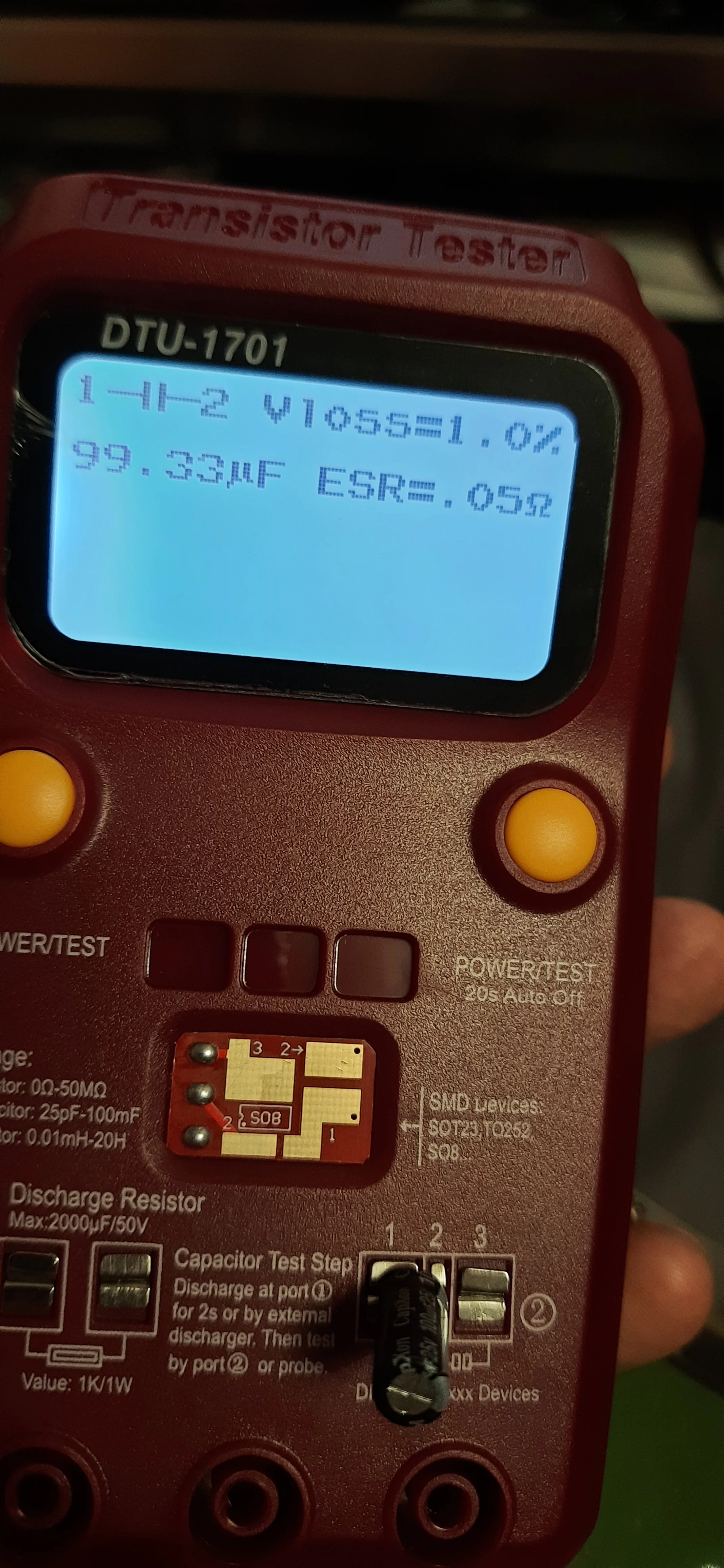

● С типичным ESR значением электролитической емкости

Или стол на крышке, легко для пользователя

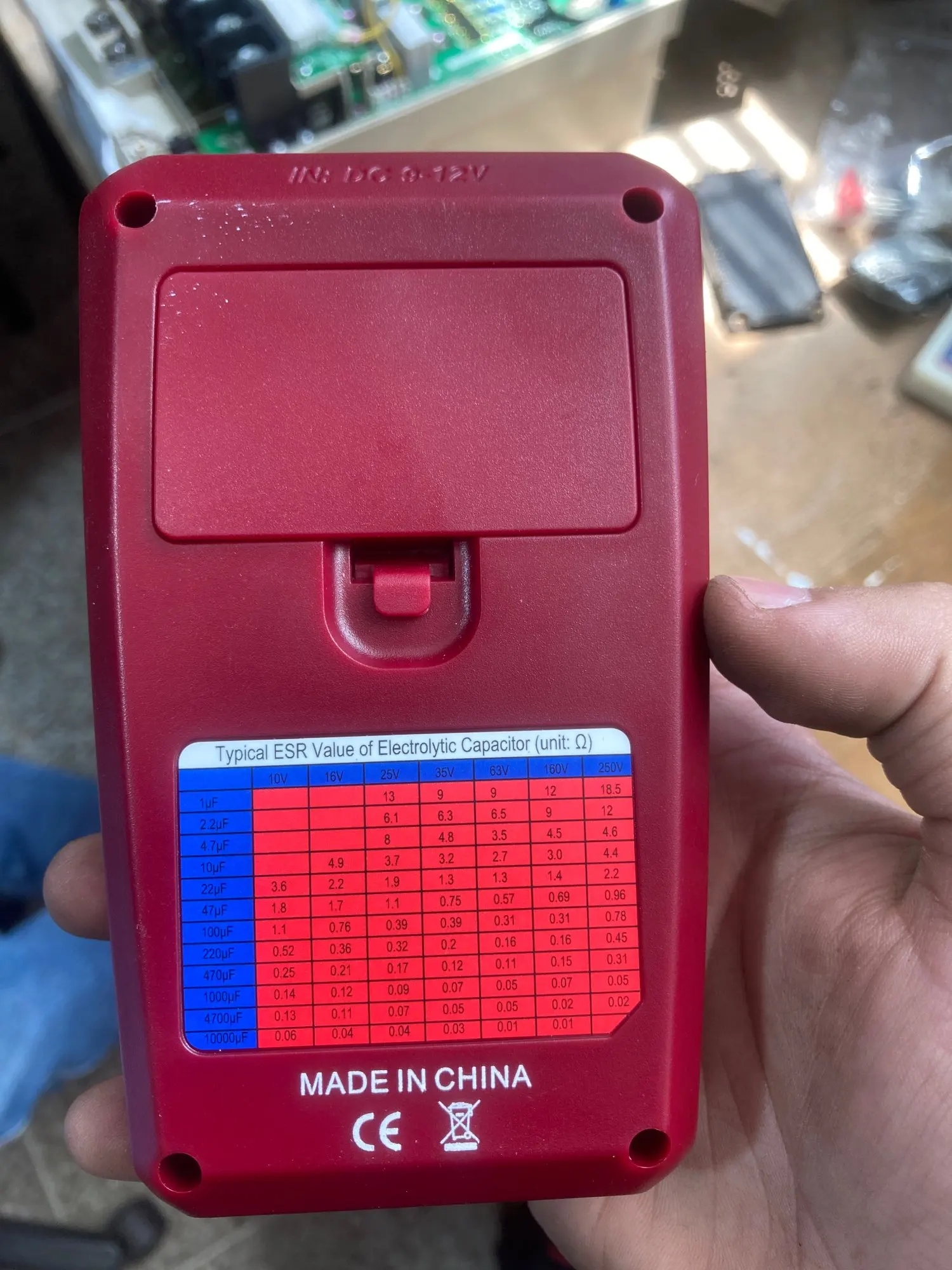

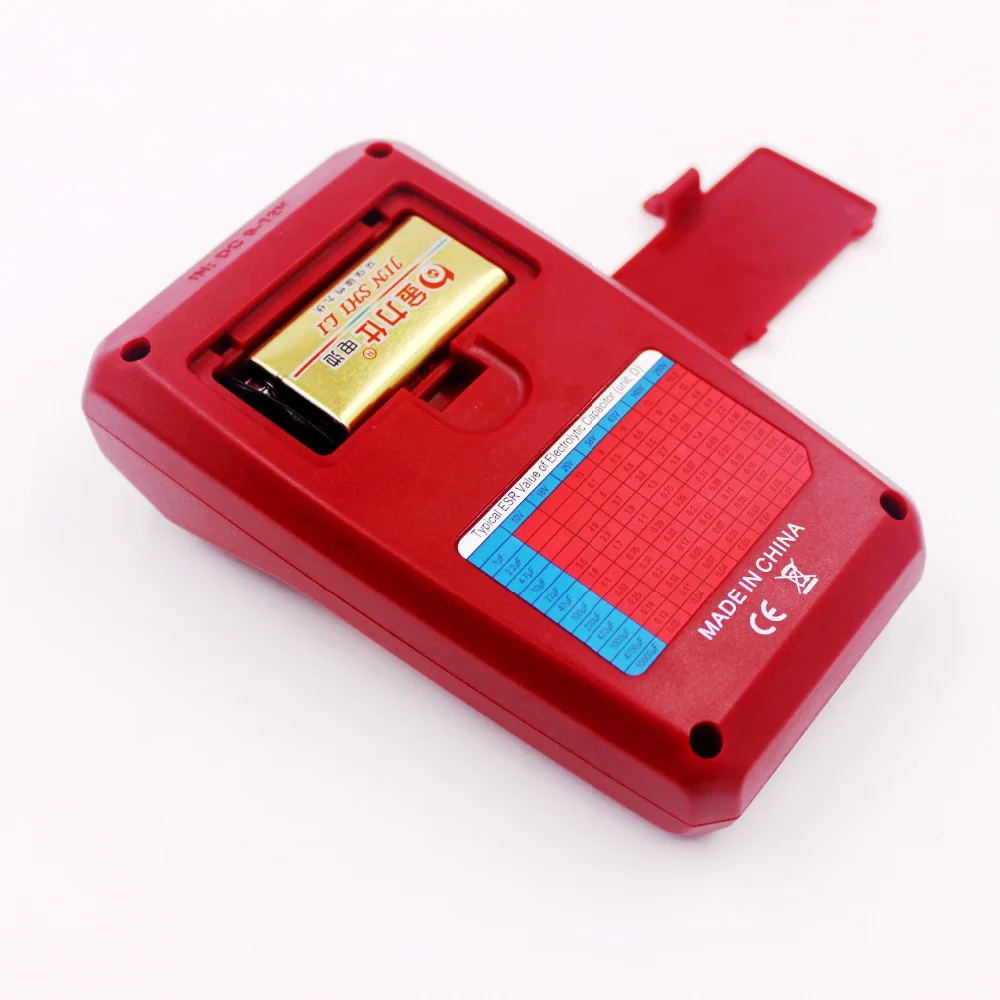

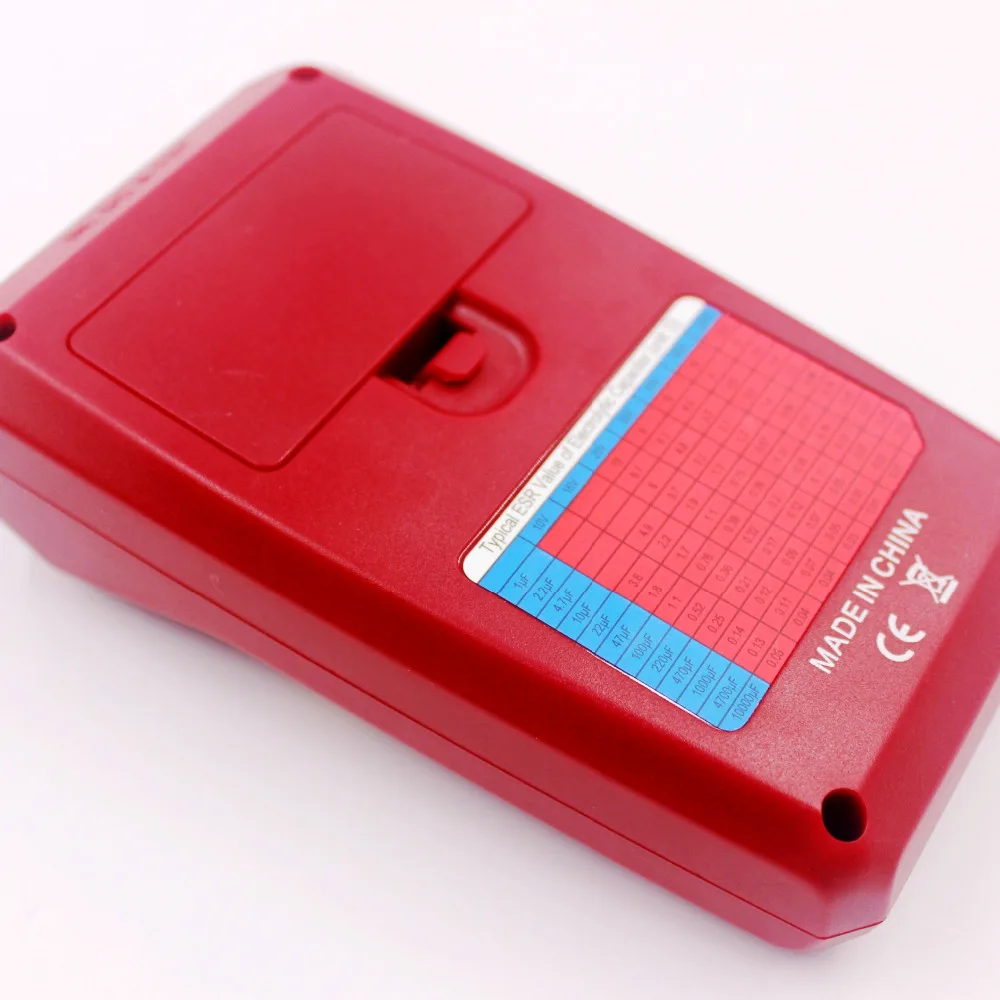

Обнаруженные конденсатор с алюминиевой крышкой, по качеству. ESR Таблица

Только для справки Используйте данные производителя asstandard.

5. Калибровки

● Защита от короткого

T1,T2,T3 к одному, затем нажмите кнопку.

● В тех случаях, когда ЖК-дисплей показывает "Selftest режим ..?», нажмите кнопку в течение 2 секунд, чтобы ввести режим калибровки, в противном случае, придет в транзистор тестовый режим.

● Тестер автоматической калибровки до тех пор, пока не ЖК-дисплей шоу «изолировать зонды!», а затем отдельно T1,T2 и T3.

● Подождите несколько секунд, пока ЖК-дисплей показывает "Тесты класса"

Посылка включает в себя:

1 шт. DTU1701 тестер транзисторов (не включает аккумулятор 9 В)

1 шт. руководство на английском языке
