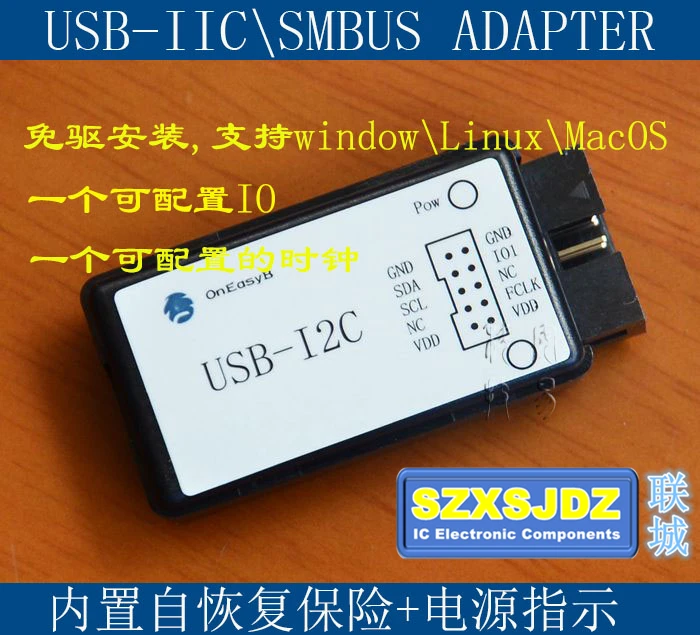

Плата адаптера USB К I2C IIC SMBus, установка без привода, с индикатором питания

Инструменты передачи USB, всегда есть подходящий для вас:

1> USB для UART, I2C, SPI (с 4 ADCs, 4 PWMs, 8 Digital IOs)

2> USB к UART, I2C и SPI Triad Board

3>CSR Bluetooth отладчик скачать Программирование писатель USB в SPI USB-SPI

4> USB последовательный порт для I2C/SPI USB Последовательный порт для UART платы прозрачный модуль передачи поддержка Linux

5> USB К I2C/IIC/SMBus плата адаптера

6>USB к UART/PL2303 модуль обновления последовательного порта

Посылка программного обеспечения Скачать адрес (скопируйте следующую ссылку на другую адресную панель, чтобы открыть):

Используйте методы, как показано на пятом, шестом и седьмом элементах ниже.

Во-первых, функция введение

Адаптер USB в SMbus/I2C-это практичная и удобная Многофункциональная плата преобразования. Через компьютерное программное обеспечение, удобно общаться с интерфейсом с устройствами SMBus или I2C. Adpater второго поколения USB2IIC также добавляет настраиваемый IO и 48M выходной сигнал с разделяющим коэффициентом от 1 до 256.

Во-вторых, концепция SMBus и I2C

Шина I2C представляет собой двухпроводную последовательную шину, разработанную PHILIPS для подключения микроконтроллеров и их периферийных устройств. Это широко используемый стандарт шины в области управления микроэлектронной связью. Это специальная форма синхронной связи. Он имеет преимущества меньшего количества интерфейсных линий, простых методов управления, упаковки небольших устройств и высокой скорости связи.

SMBus является акронимом для системы управления автобусом. Он был представлен Intel в 1995 году и используется для низкоскоростной связи в системах мобильных ПК и настольных ПК. Он в основном хочет управлять устройствами на материнской плате и собирать соответствующую информацию через дешевый и мощный автобус (состоящий из двух линий).

В-третьих, разница между SMBus и I2C

Есть некоторые различия в характеристиках синхронизации между SMBus и шине I2C. Во-первых, SMBus требует определенного количества времени хранения данных, в то время как шина I2C продлевает время хранения данных внутри. SMBus имеет функцию тайм-аута, поэтому, когда SCL слишком низка для более чем 35 мс, раб перезагрузит текущее общение. В отличие от I2C использует аппаратный сброс. SMBus имеет адрес ответа оповещения (ARA), поэтому, когда прерывание генерируется с устройства, он не очищает прерывание немедленно, но он остается до тех пор, пока не получит ARA, содержащий его адрес, отправленный мастером. SMBus работает только от 10 кГц до 100 кГц. Минимальная рабочая частота 10 кГц определяется функцией таймаута SMBus

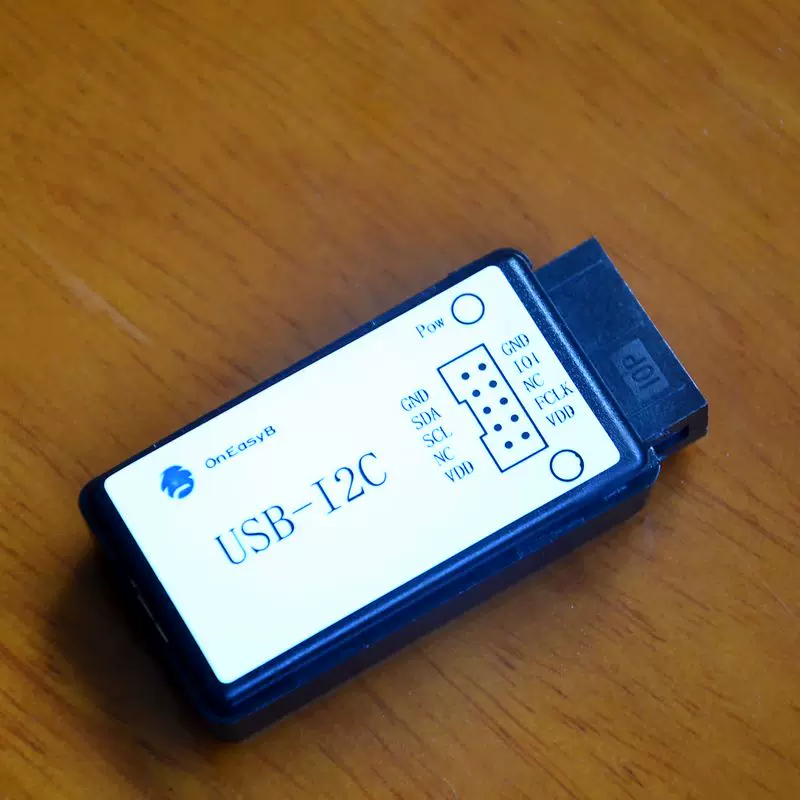

Четвертый, проводки идентификации

В-пятых, проводки

В тех случаях, когда I2C устройство не имеет внешнего источника питания, вы можете выбрать VDD (3,3 V) платы адаптера питания к I2C устройства. Стоит отметить, что VDD на плате адаптера имеет только возможность привода 200 мА. Если устройство I2C требует больше тока, подключите внешнее устройство. Питание, используйте второе соединение. Второе соединение используется, когда устройство I2C не требует платы адаптера для питания.

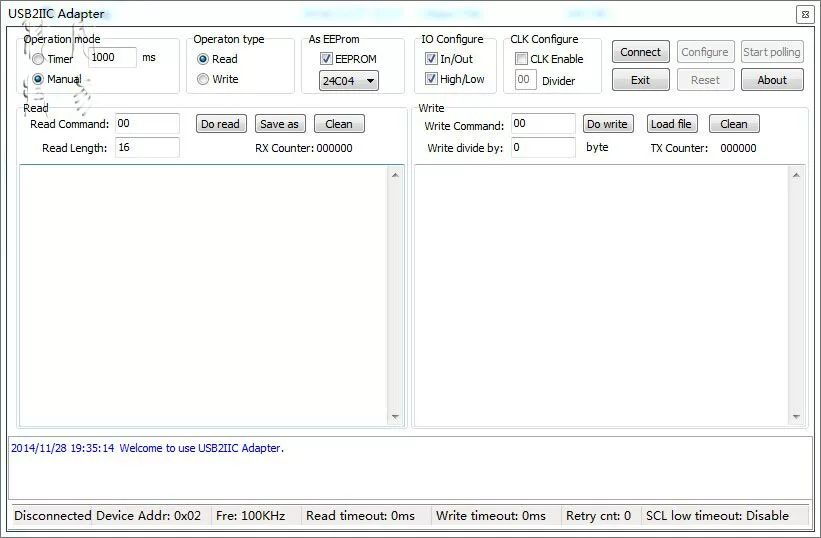

Шесть, интерфейс чтения и записи программного обеспечения:

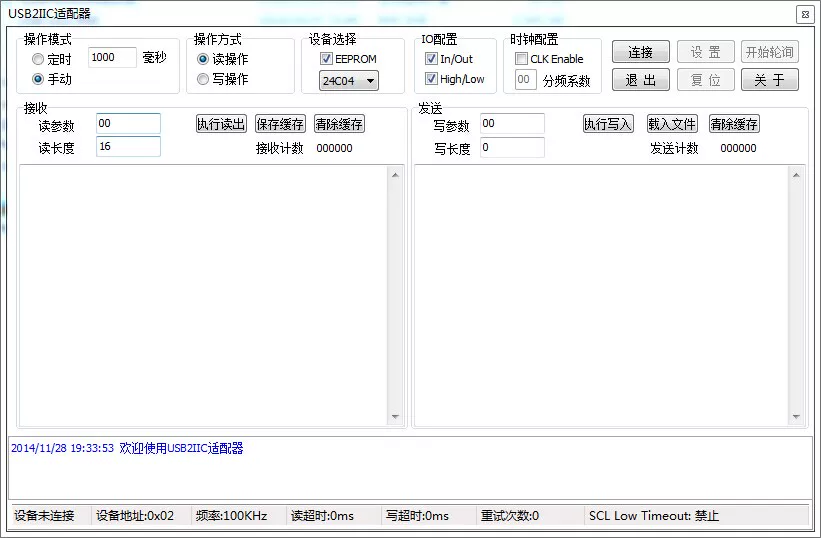

Китайская версия:

Семь, инструкции по использованию

Сначала загрузите посылка программного обеспечения, а затем внимательно прочитайте руководство по эксплуатации.

Восемь, гарантийные условия

Один год для программного обеспечения и три месяца для аппаратного обеспечения.

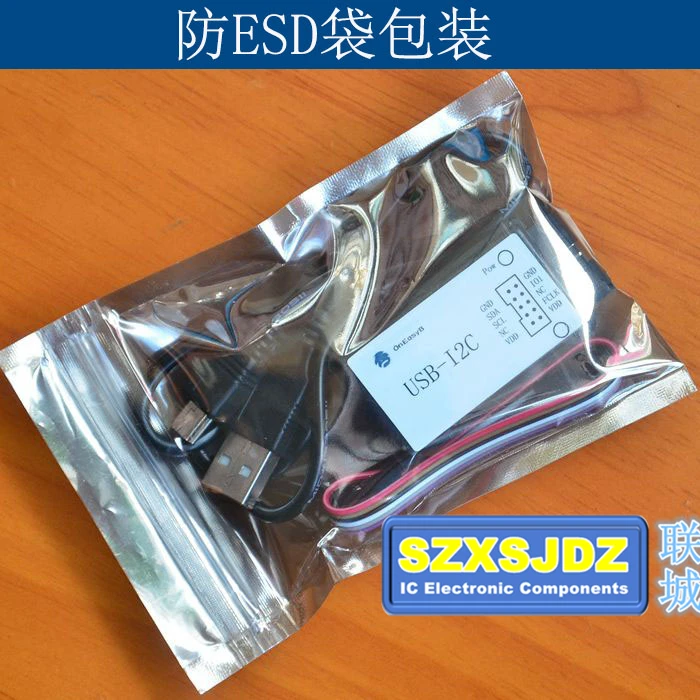

Девять, упаковочный лист

1. USB-IIC адаптер-1 шт.

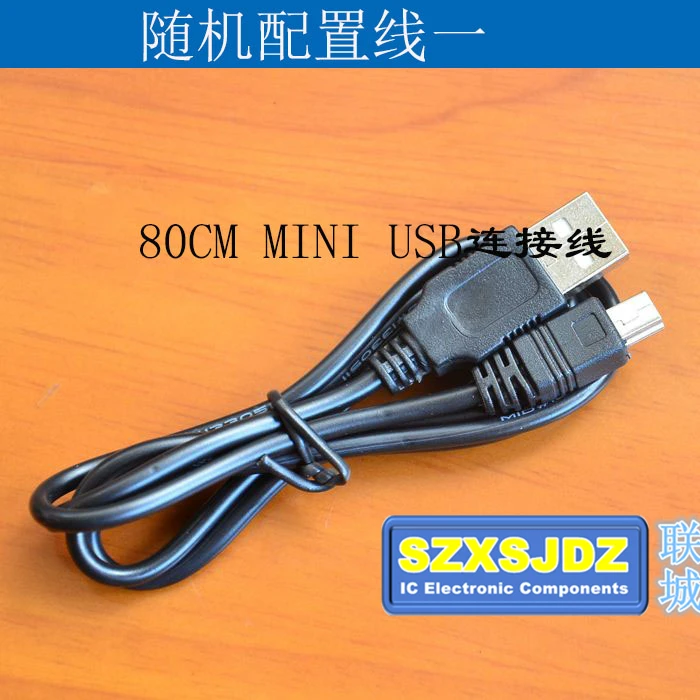

2. Usb-кабель для передачи данных 1

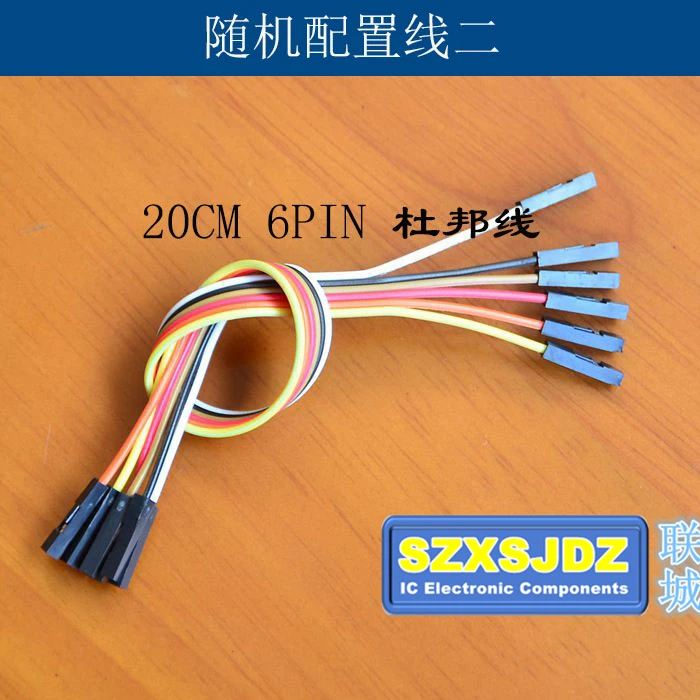

3. Качественная линия DuPont 6
