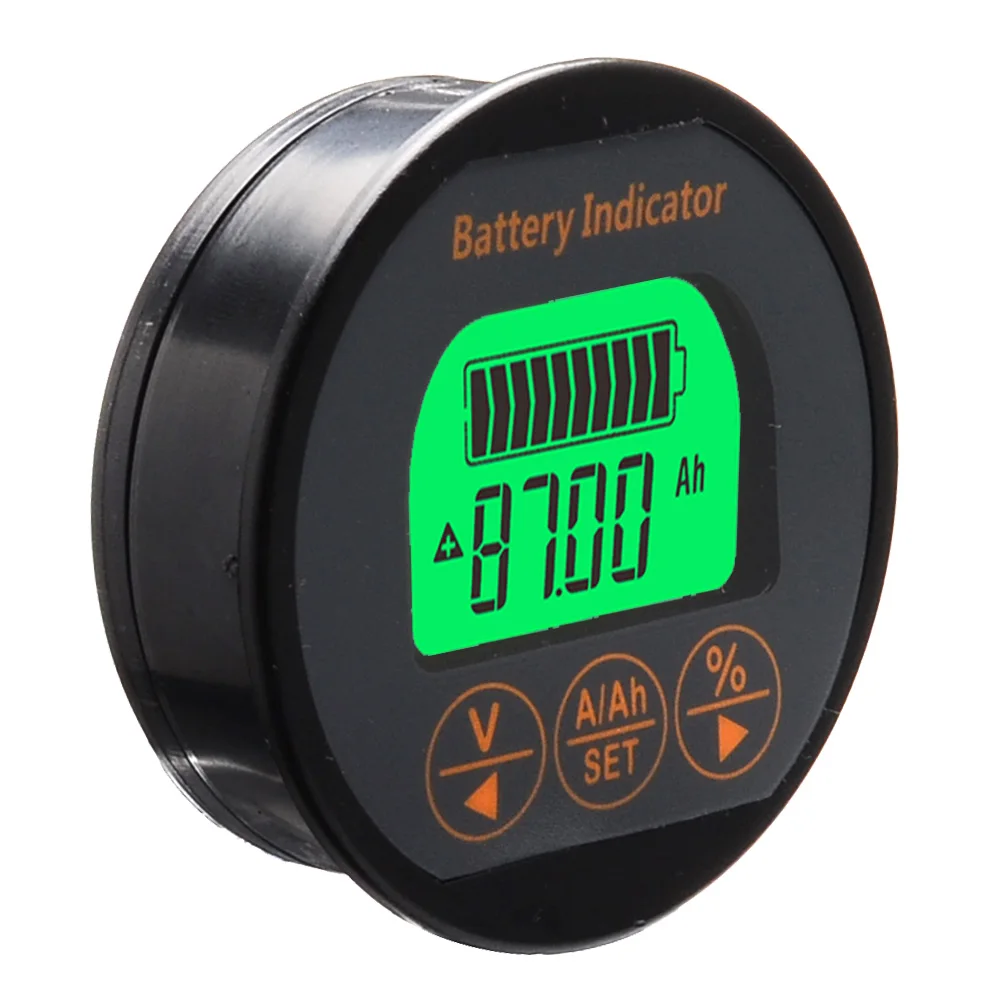

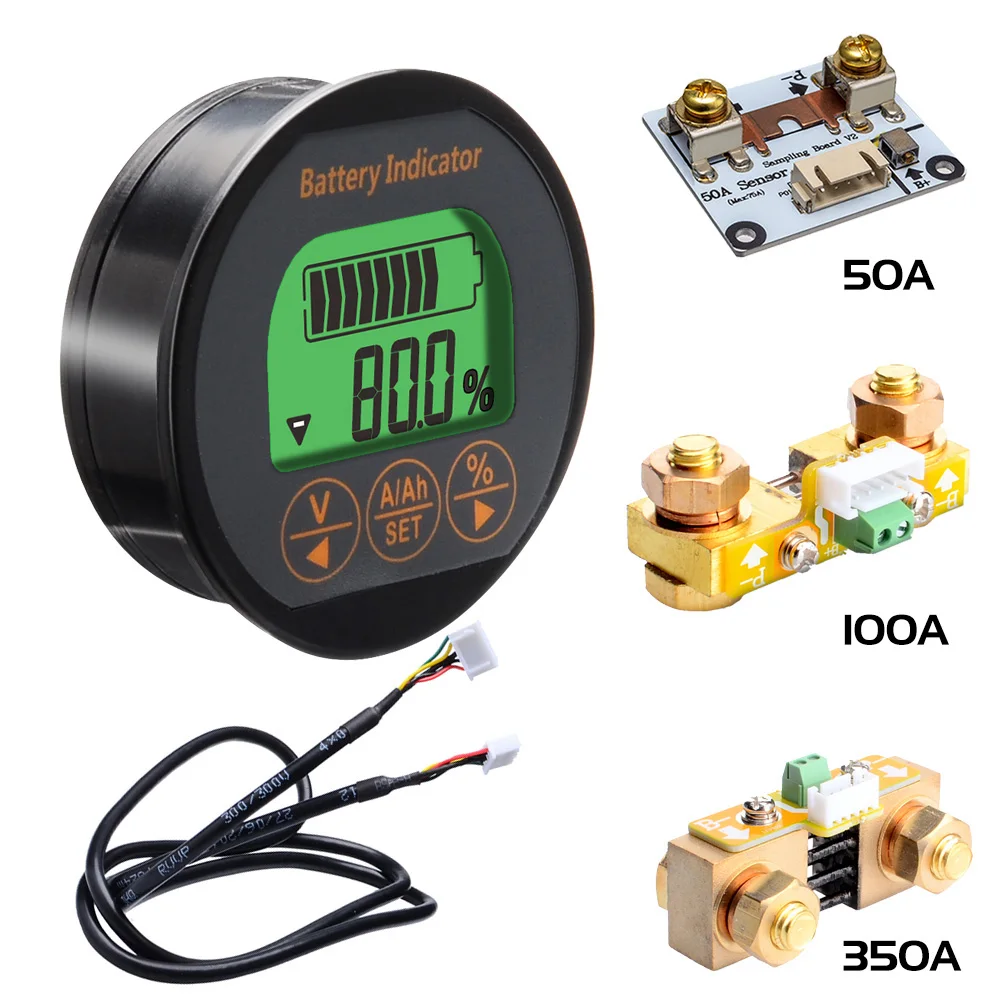

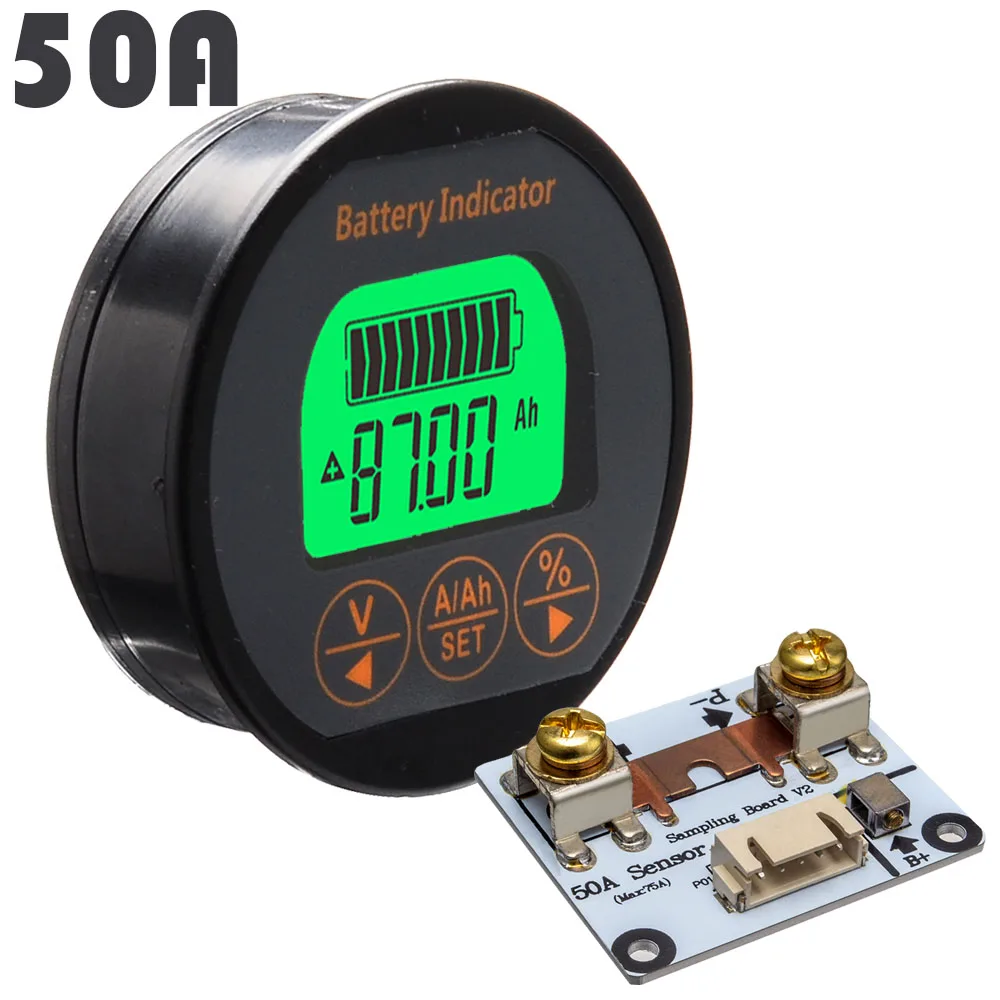

Высокоточный тестер емкости батареи DC8-80V, кулонометр для Pb Li-Lon LiFePo NiMH Nicd Pe видов батарей, 50100350A

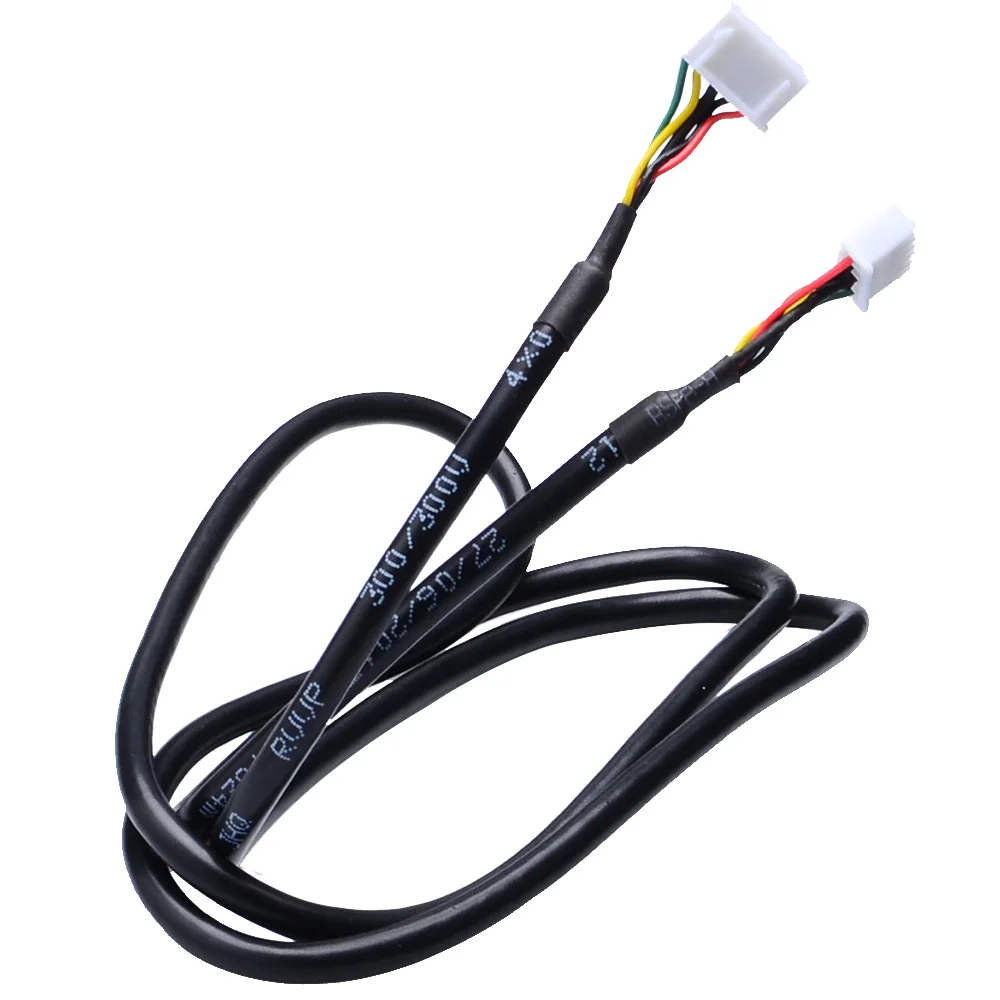

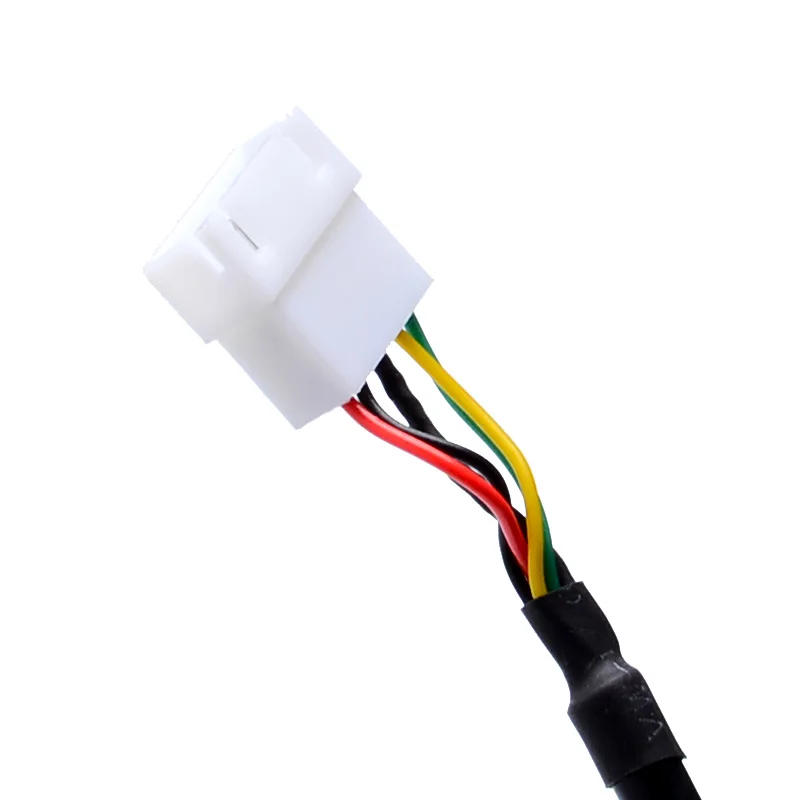

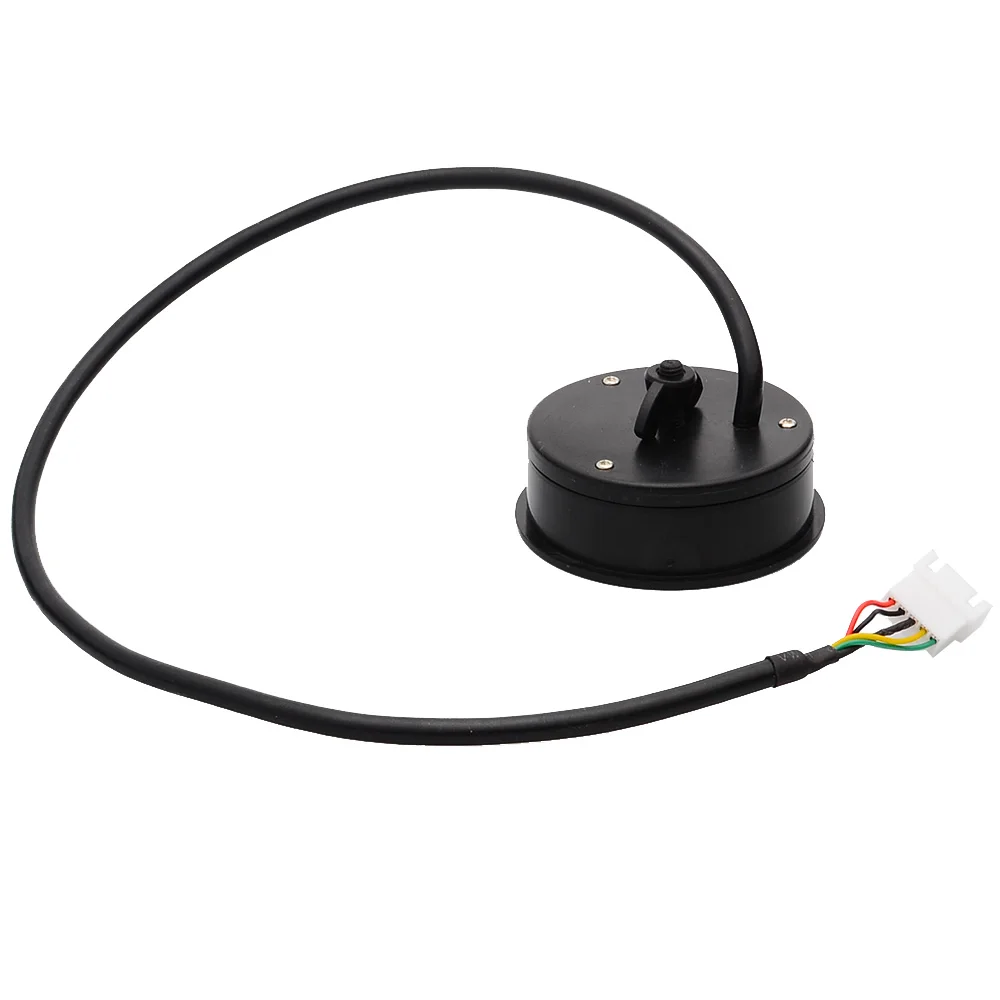

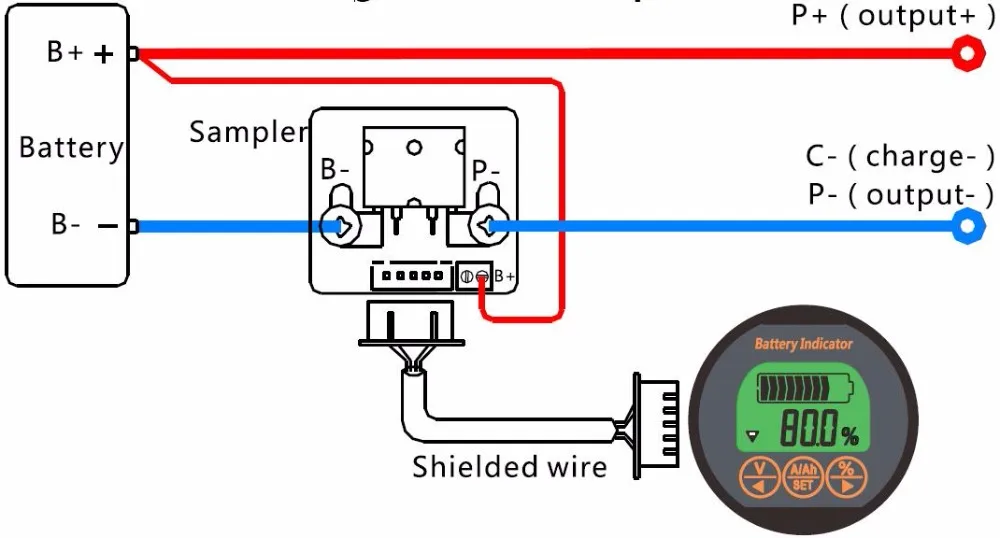

Нам нужен экранированный провод и обычный провод (0,3-0,75 мм2). Один конец обычного провода подключается к положительному сигналу батареи, другой конец подключается к B + образцу (любой из них в порядке). Образец B- of подключается к батарее B- of. P- of образец подключается к P- of выход. Наконец, подключите образец к кулометру с помощью экранированного провода. (Примечание: схема не равна пропорции)

Внимание:Пожалуйста, подключите как показано строго. Пробоотборник должен быть подключен к отрицательной цепи, запрещено подключение к положительной цепи. Если вы хотите удлинить экранированный провод, необходимо использовать 4 линии одинаковой спецификации.

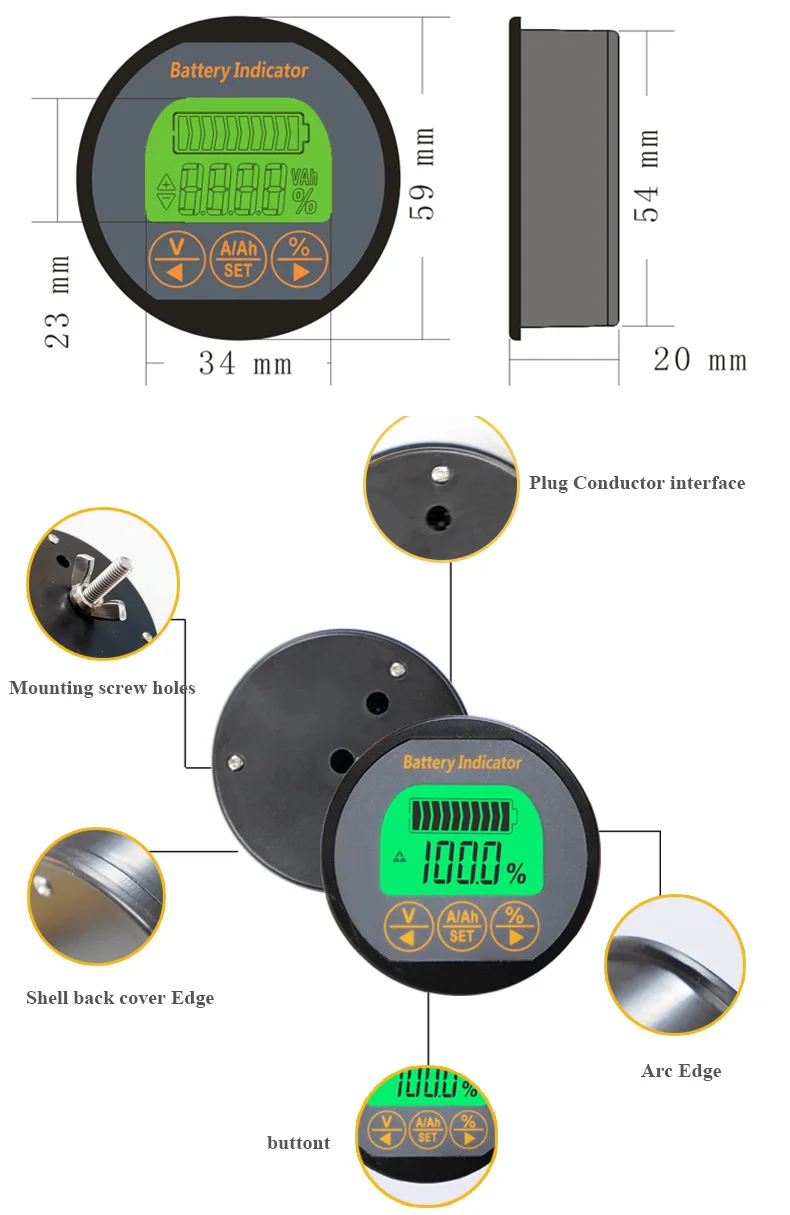

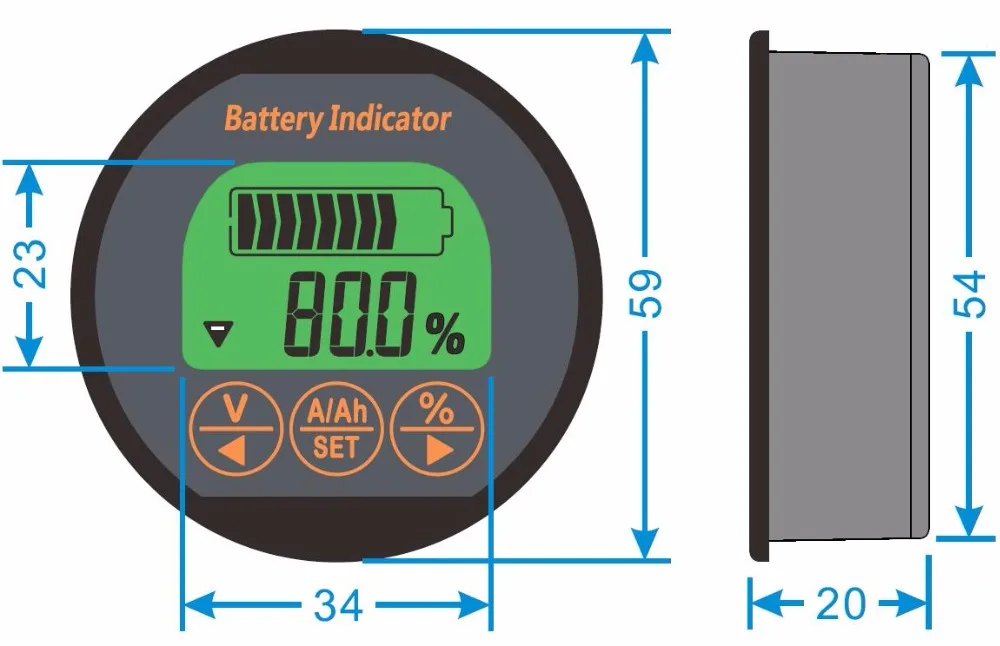

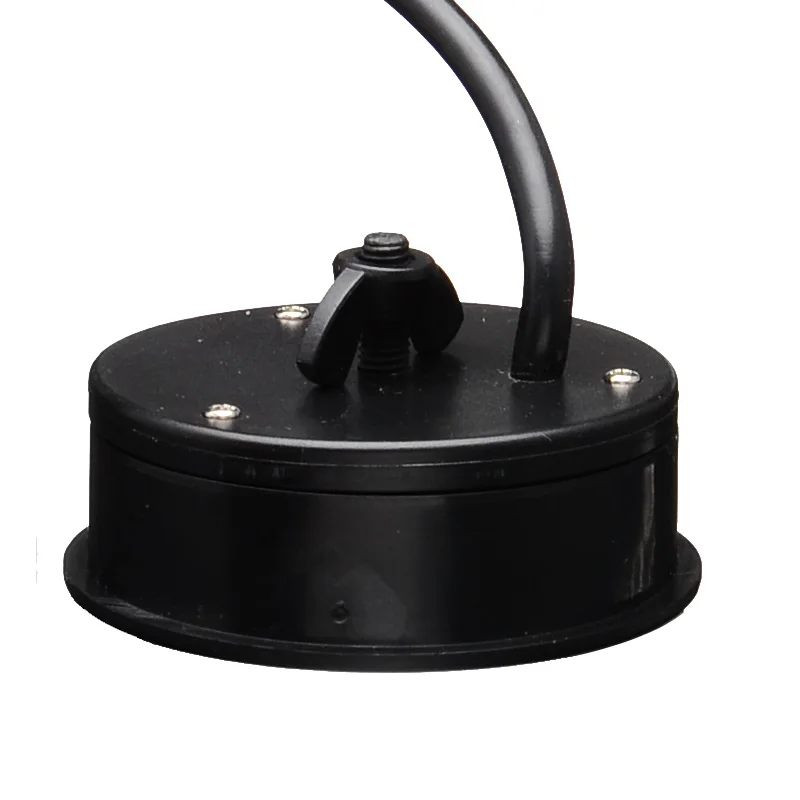

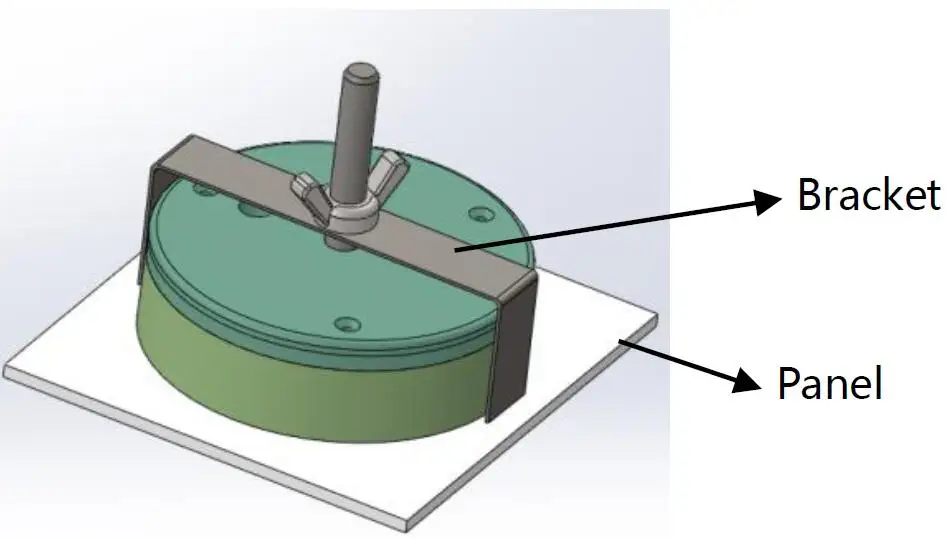

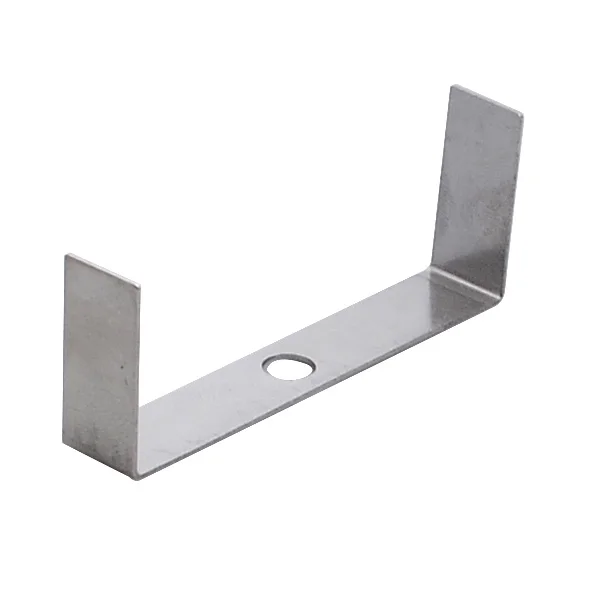

Сначала откройте круглые отверстия 54,5 мм на панели техники. Затем установите кулометр с лицевой стороны панели. Наконец, затяните кронштейн сзади. Как показано ниже:

Шаги по использованию:

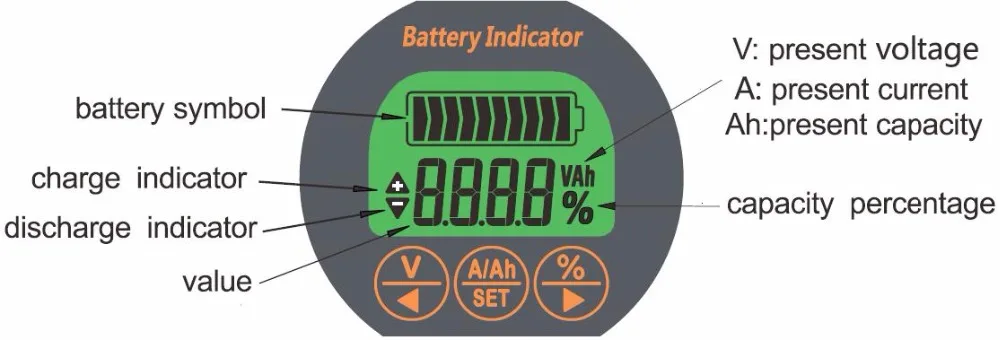

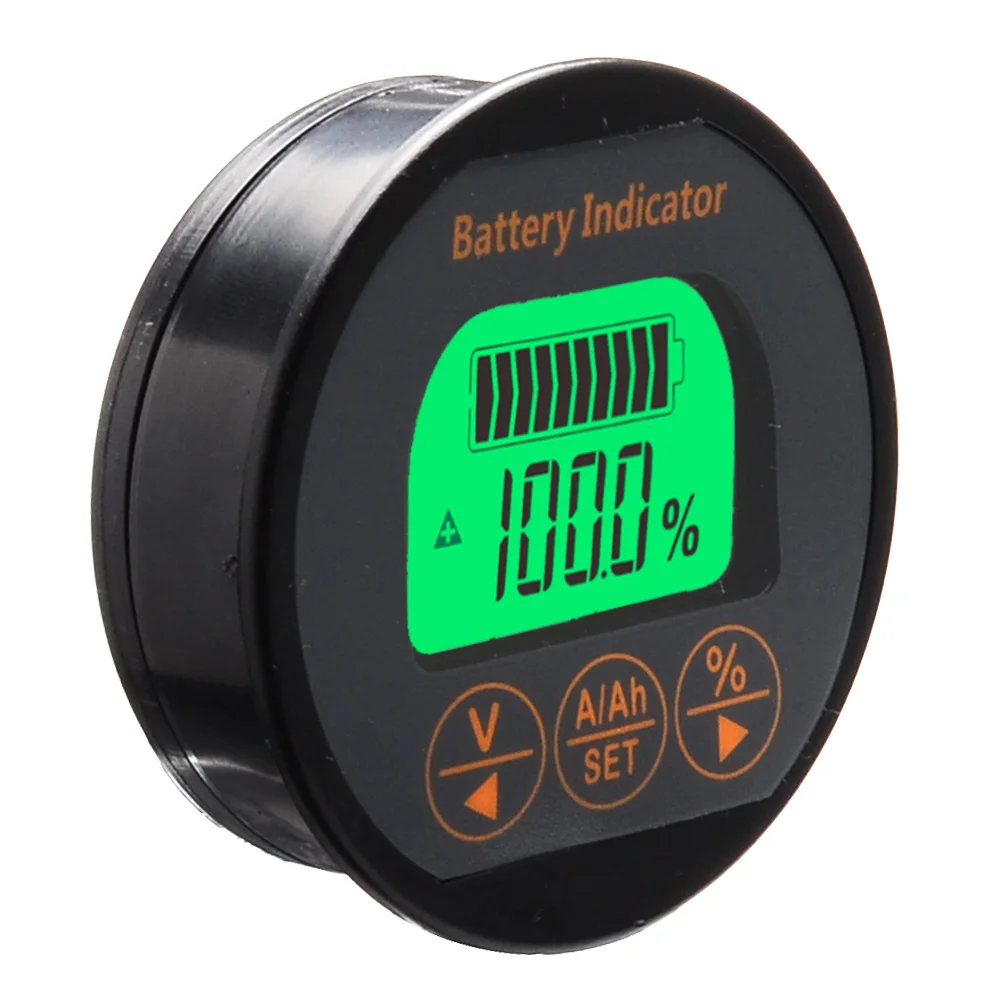

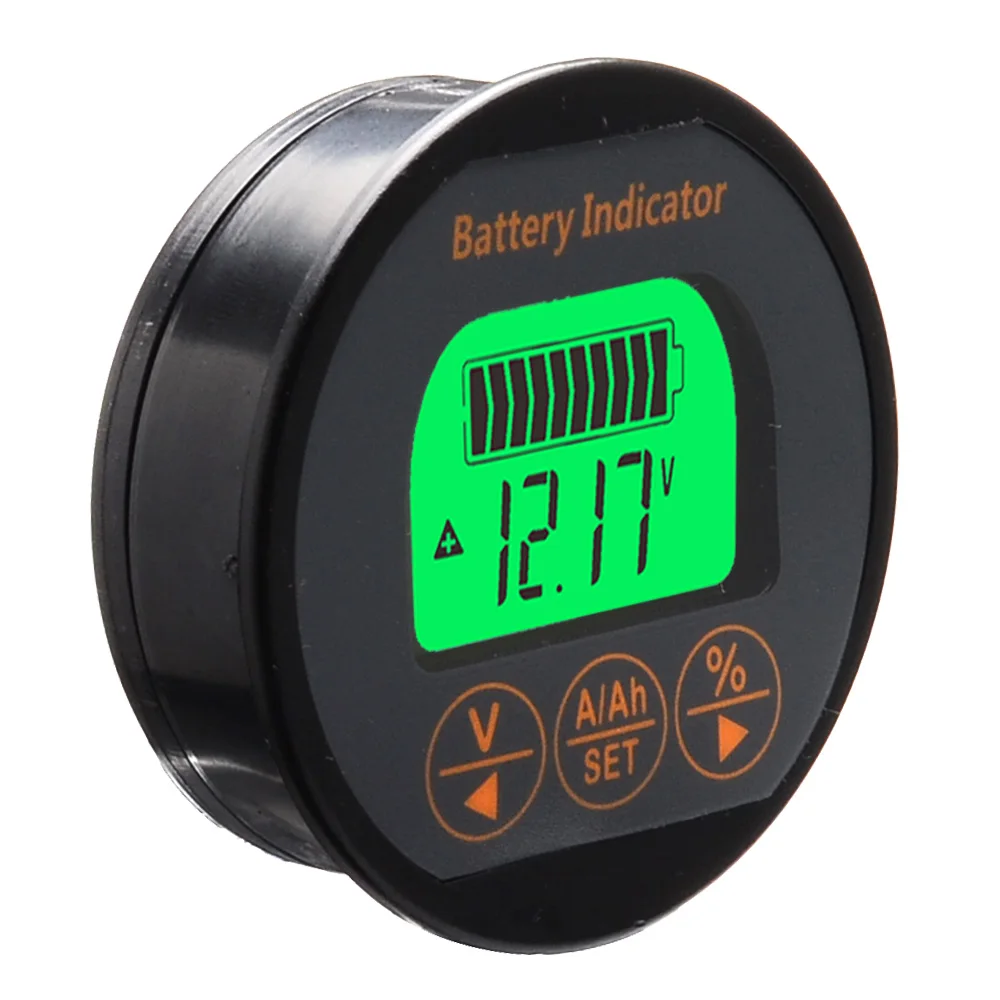

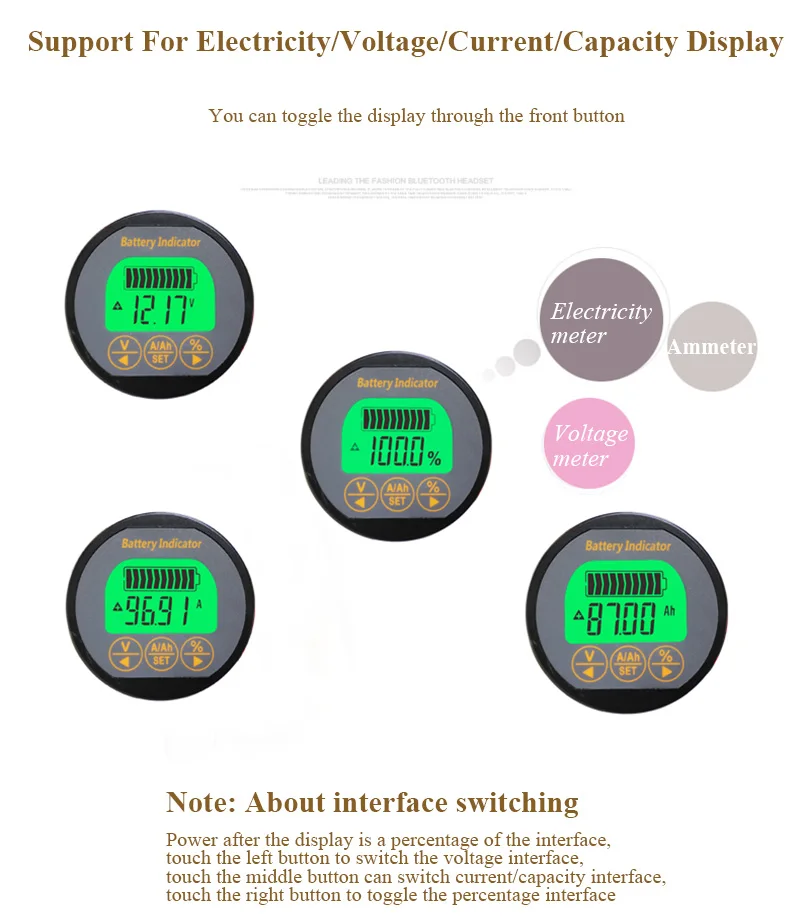

1.Подключите и проверьте ток:Включение питания после завершения подключения, как показано на экране, должен отображаться процент емкости. Если экран не отвечает, проверьте подключение. Затем зарядите или разрядите аккумулятор, иПроверьте, является ли ток дисплея фактическим.Если отклонение большое, проверьте соединение.

2.Сброс емкости:При первом использовании процент и емкость не являются фактическим значением, следует сбросить Емкость: полностью разрядить аккумулятор иДержите «Нажмите на 3 секунды для установки нулевой емкостиИли зарядить аккумулятор полностью иДержите «Нажмите на 3 секунды, чтобы установить полную емкость.И больше не нужно делать это позже, кроме замены батареи.

3.Проверьте и сбросьте фактическую Емкость: Если вы обнаружите, что емкость дисплея не соответствует фактической емкости, пожалуйста, проверьте и перезагрузите фактическую Емкость: полностью разрядите аккумулятор и удерживайте «Нажмите на 3 с, чтобы установить нулевую емкость, затем установите значение емкости как можно больше. Затем полностью зарядите аккумулятор, и фактическая емкость дисплея. Наконец, установите Емкость Дисплея как заданную Емкость (см. Использование и настройки).
