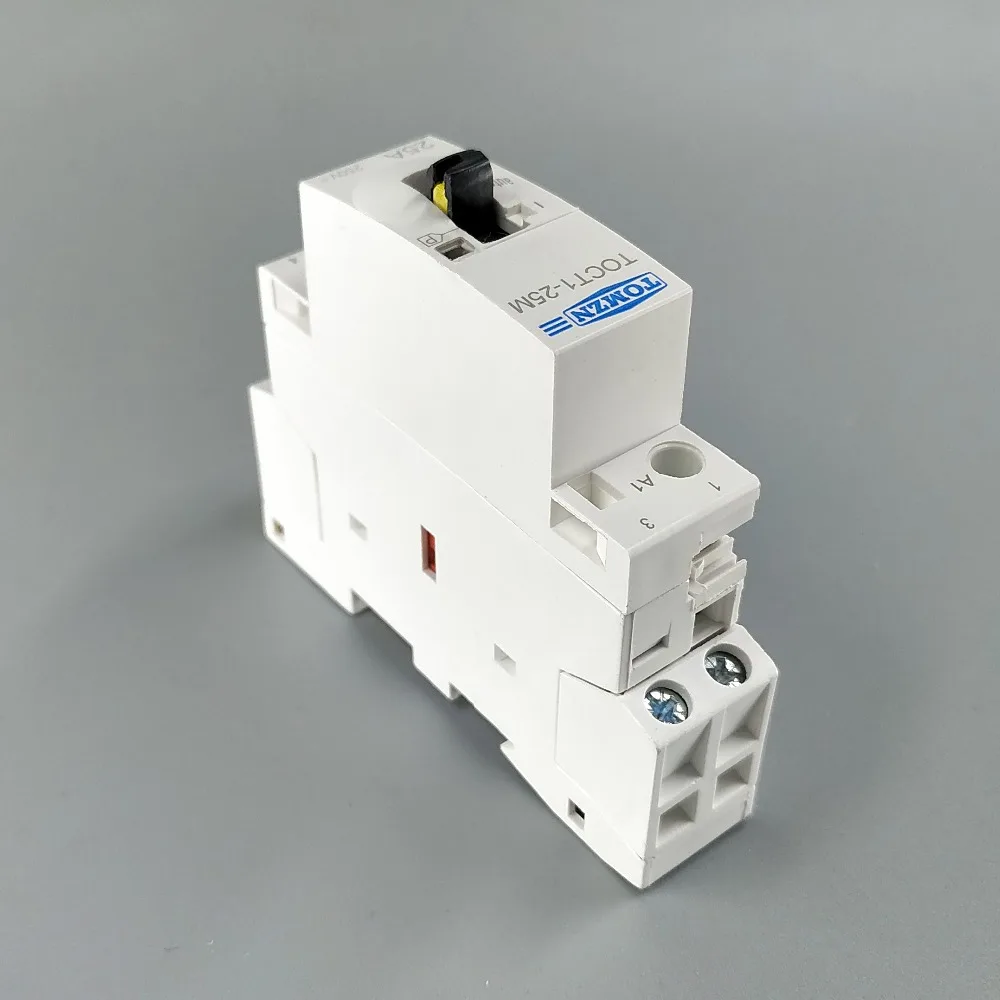

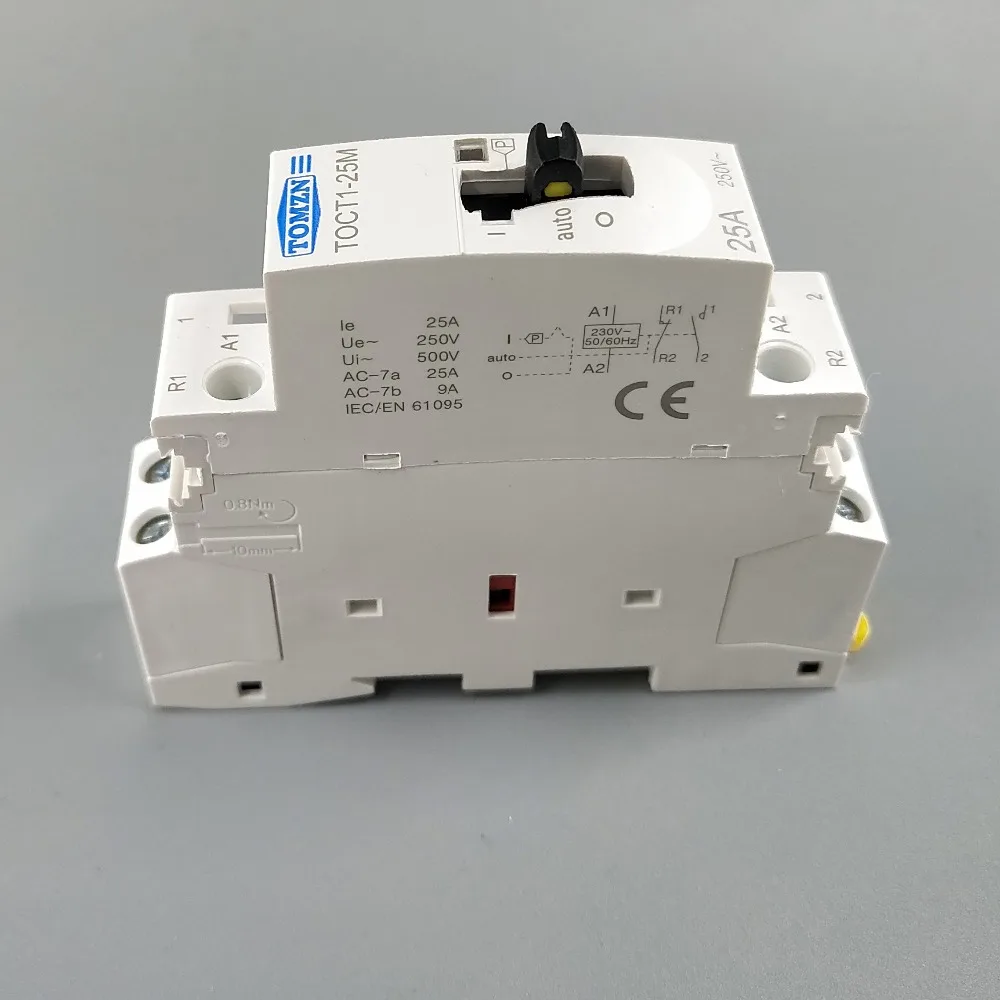

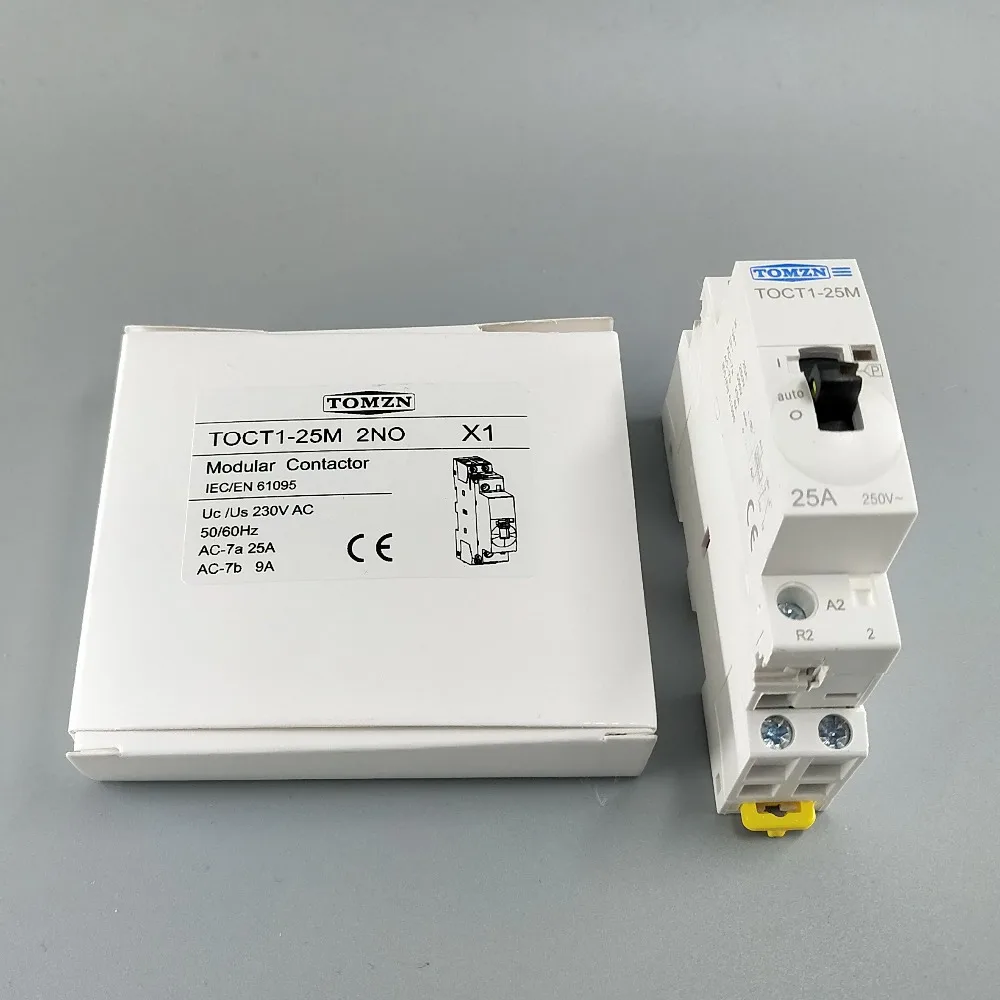

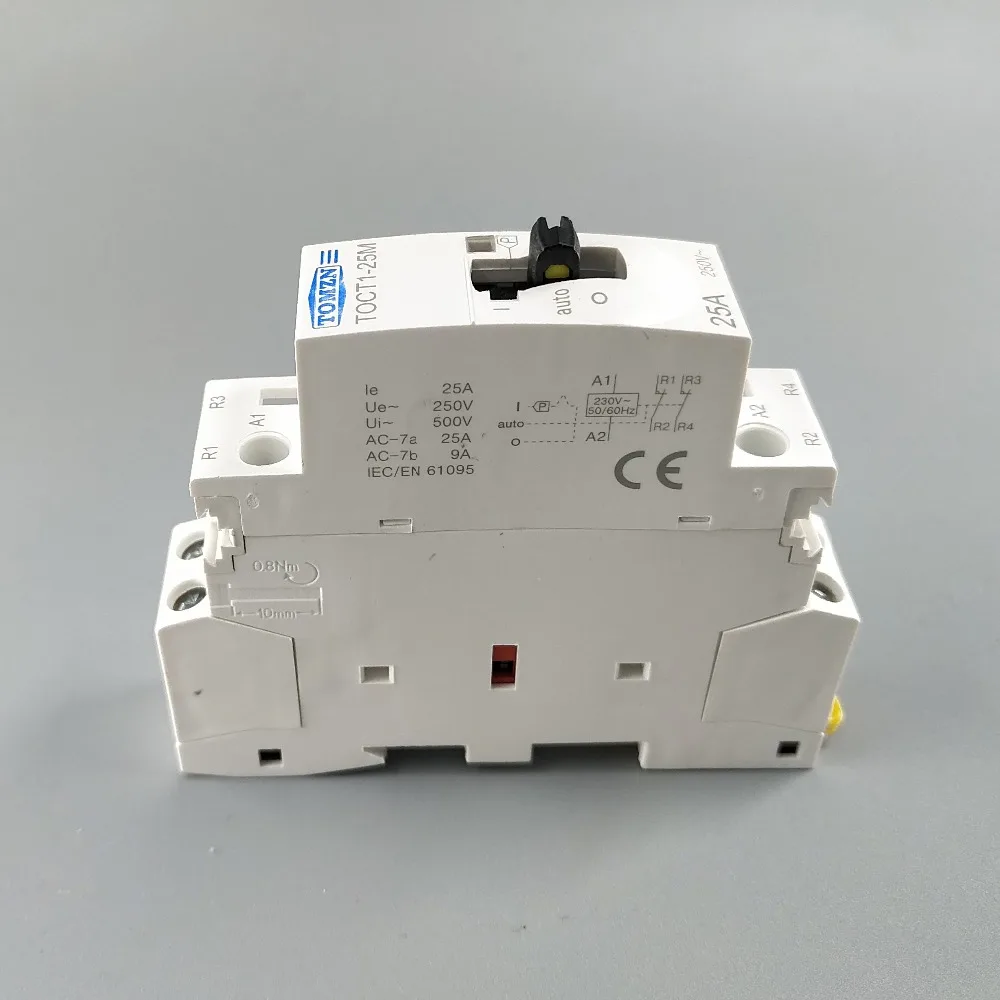

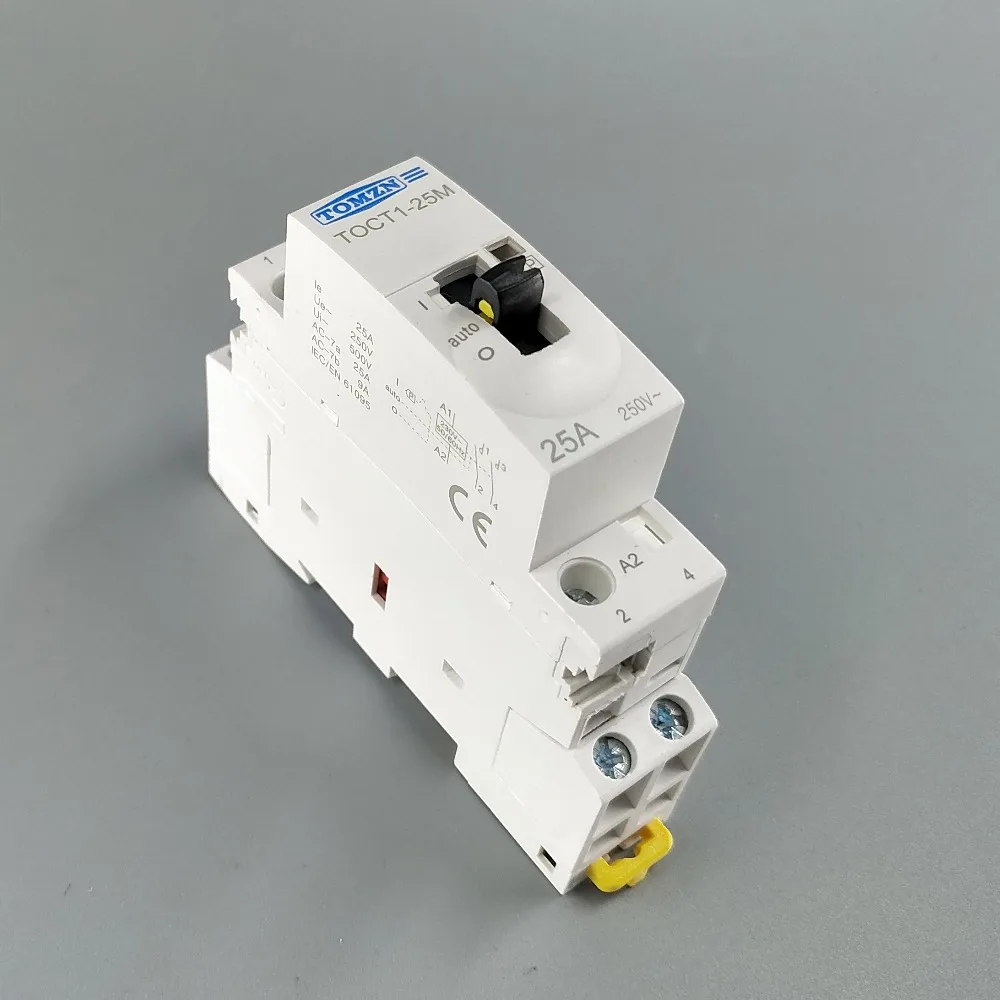

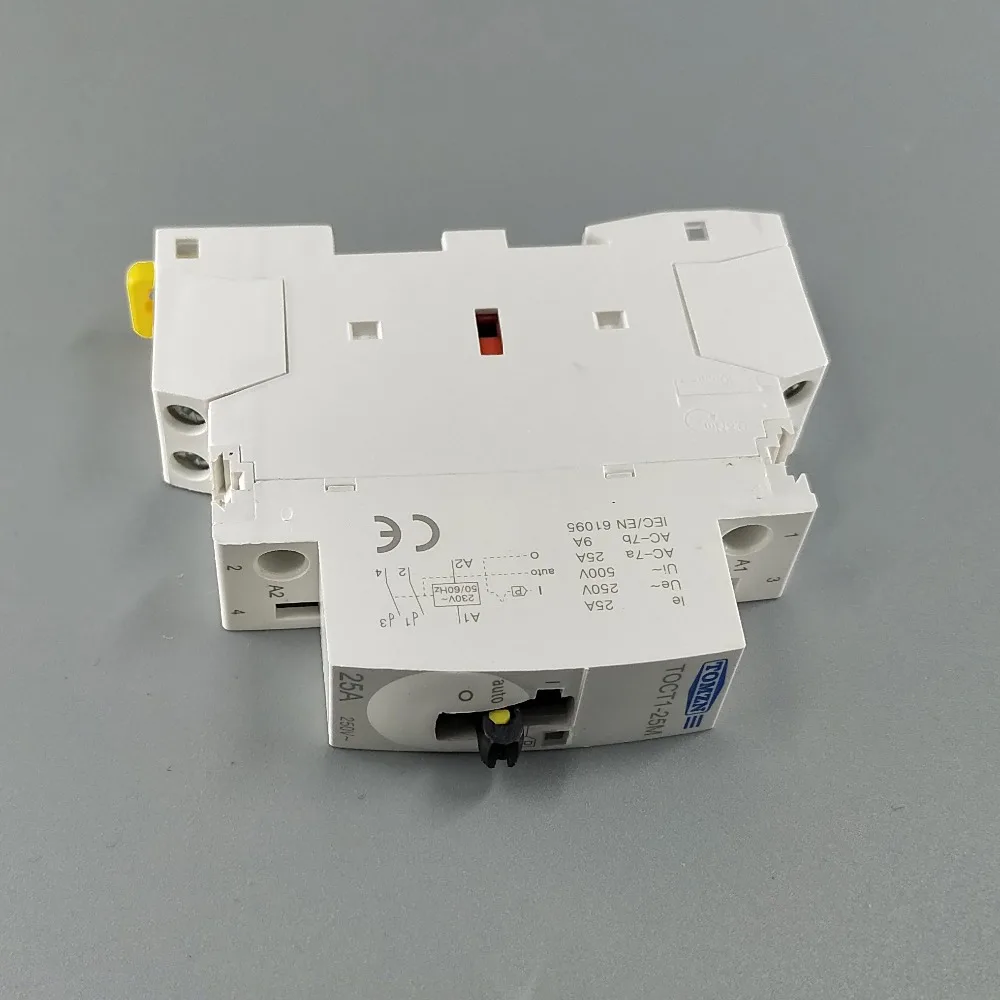

Бытовой модульный контактор переменного тока TOCT1, 2P, 25 А, 220 В, 230 В, 5060 Гц, Din-рейка, с ручным переключателем управления, 2NO или 1NO, 1NC или 2NC

Эта ссылка только для 2 P 230 V 50/60 HZ 2NO

TOCT1-25MКонтактор переменного тока для дома в Основном предназначен для цепей переменного тока 50 Гц или 60 Гц с 230 В. Номинальное рабочее напряжение при AC-7a использовании, Номинальное рабочее напряжение до 230 В, Номинальный рабочий ток до 25 А, Номинальное рабочее напряжение при AC-7b использовании, номинальный ток до 10 А. Использование в разрыве мощности ниже 6kA цепи. Для расстояния подключения или прерывания цепи.

Применение: для дома, квартиры, отеля, автоматическое отключение или подключение питания.

Нормальные условия работы и установки:

1. Температура окружающей среды: от-5 °C до + 40 °C, средняя температура не более + 35 °C в течение 24 часов.

2. Высота: не более 2000 м.

3. Атмосферные условия: относительная влажность места установки должна быть не более 50%, когда максимальная температура + 40 °C: Если при более низкой температуре допускается более высокая относительная влажность. Среднемесячная минимальная температура в Самый влажный месяц не должна превышать + 25 °C и среднемесячная максимальная относительная влажность в этом месяце не более 90%. кроме того, следует учитывать росы на поверхности продуктов, вызванные изменением температуры.

4. Класс загрязнения: класс 2.

5. Условия установки: класс II.

Инструкция по применению

1. Проверьте, соответствует ли контактор объему применения и условиям работы перед установкой

2. во время установки Вытяните компонент остановки движения и поставьте контактор на безопасную орбиту, а затем подтолкните компонент остановки движения, чтобы зафиксировать контактор на безопасной орбите, чтобы избежать ослабления и падения тяги вниз по компоненту остановки движения, если вы хотите удалить контактор.

Предостережение

A) убедитесь в правильном режиме подключения

B). Закрутите винт во время соединения

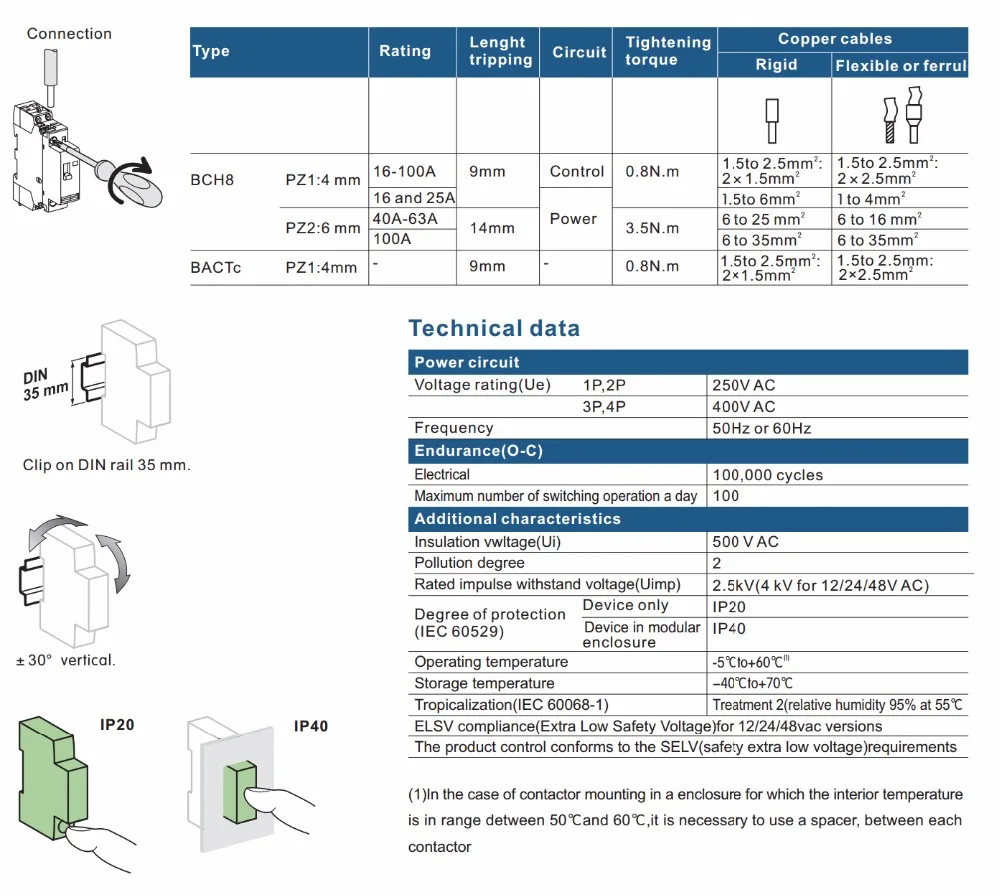

Основные технические данные       Контактор модели TOCT1-16M 2NO TOCT1-20M 2NO TOCT1-25M 2NO Номинальное изолирующее напряжение (Ui) V 500 500 500 Номинальное рабочее напряжение (Ue) V 230 230 230 Тепловой непрерывный ток(Ith) A 16 20 25 Номинальный рабочий ток (Ie) AC-7a A 16 20 25 AC-7b A 9 9 9 Номинальная рабочая мощность (Pe) AC-7a кВт 4 4 5,4 AC-7b кВт 1,2 1,2 1,4 Время работы 10 тысяч 3 Рабочая частота AC-7a поворотов/часов 1200 AC-7b поворотов/часов 30 Возможность подключения и разрыва AC-7a A 1.5Ie AC-7b A 8 IE Выдерживает ток (ICW) 10 S A 8 IE/AC-7b Соединительная проводка 1 провод мм2 1 -- 2,5 1 -- 2,5 1 -- 4 2 провода мм2 1 -- 2,5 1 -- 2,5 1 -- 4 Катушка Контроль напряжения питания (США) AC V 220/230
