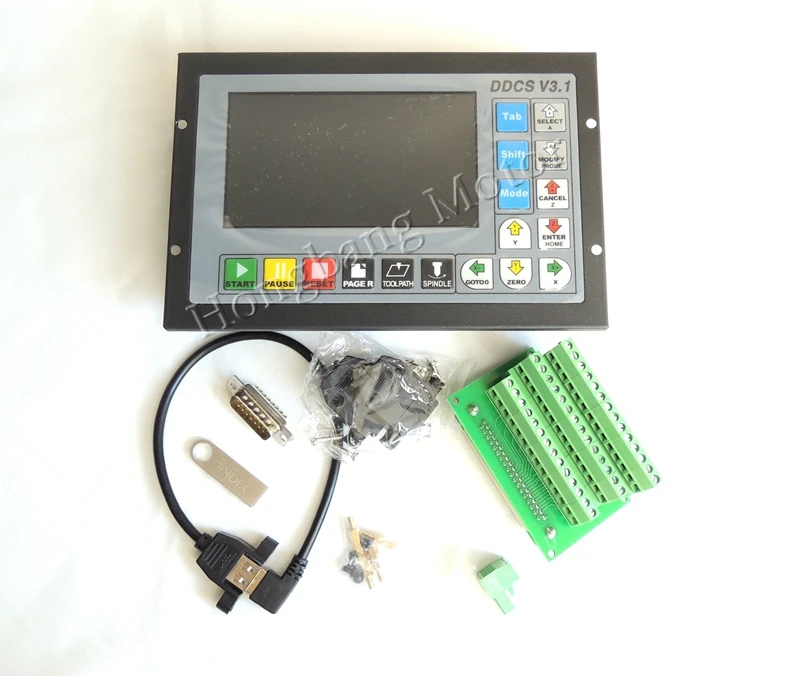

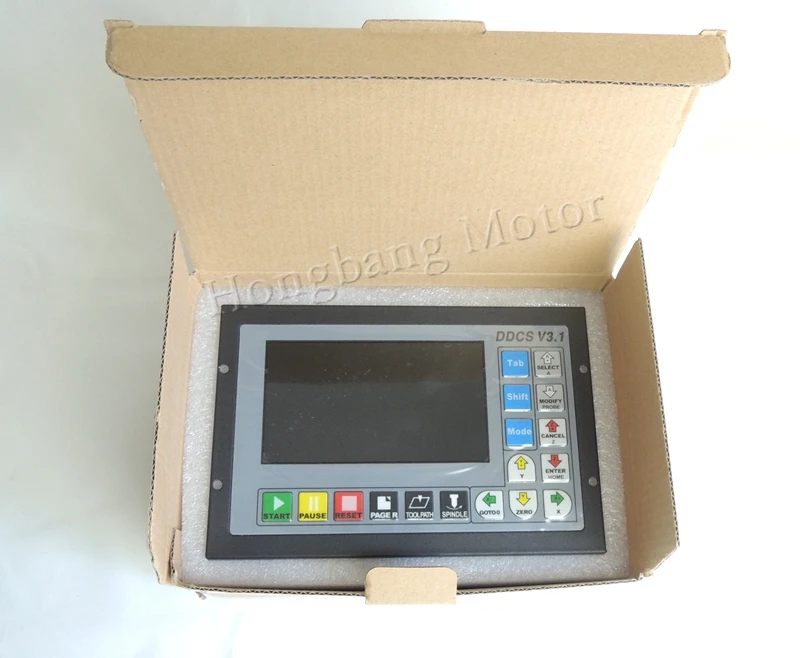

Бесплатная доставка обновленный DDCSV3.1 34 ось 500 кГц g-код Автономный контроллер замена Mach3 USB CNC контроллер для сверлильного фрезерования с ЧПУ

Характеристики:

Автономный контроллер движения;

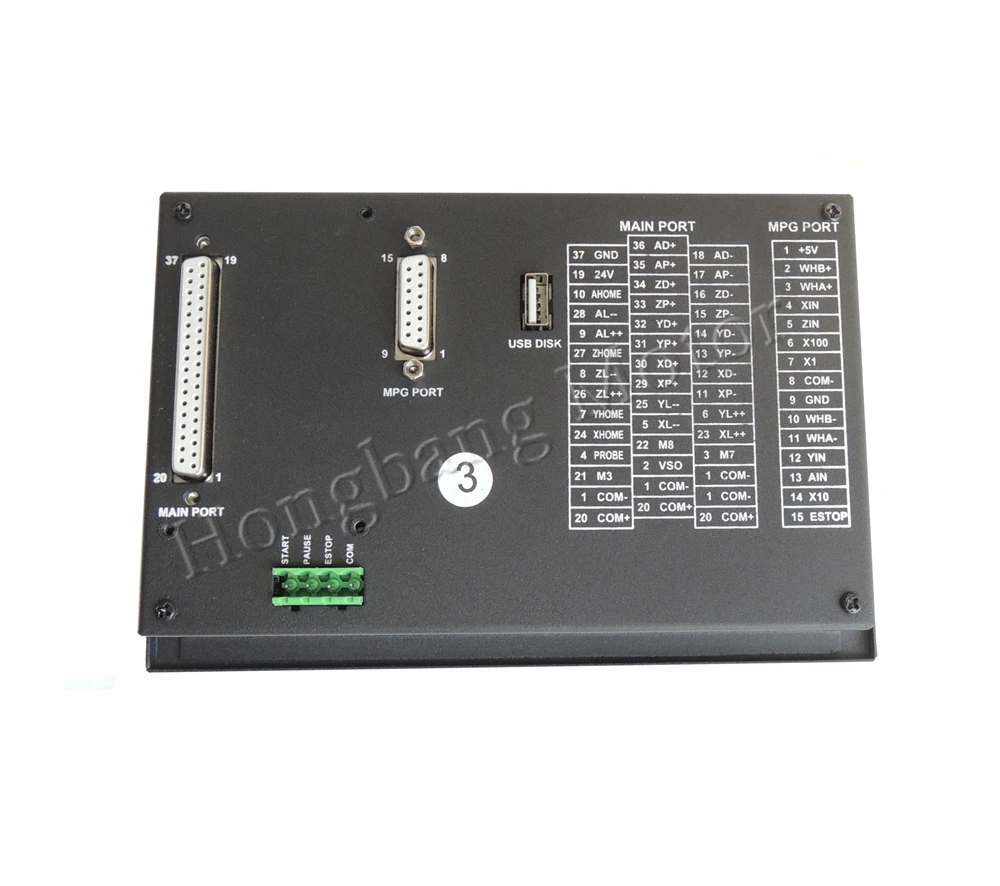

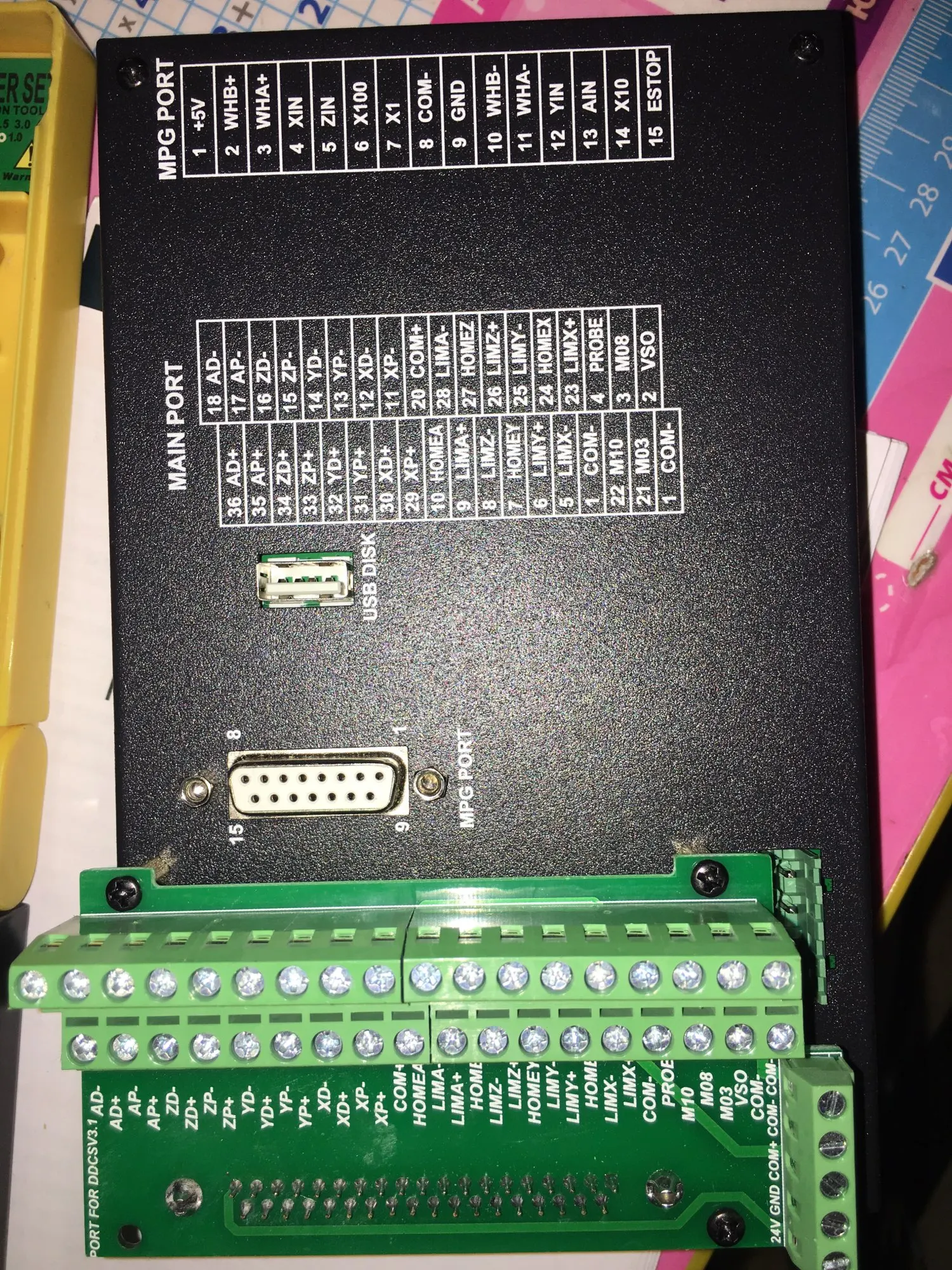

16 оптоизолированных цифровых входов, 3 оптоизолированных цифровых выхода

Аналоговый контроль шпинделя 0-10 В (можно изменить как выход ШИМ);

3-осевое управление двигателем, макс. 500 кГц на ось;

Основной чип управления ARM9;

Чип алгоритма ядра FPGA;

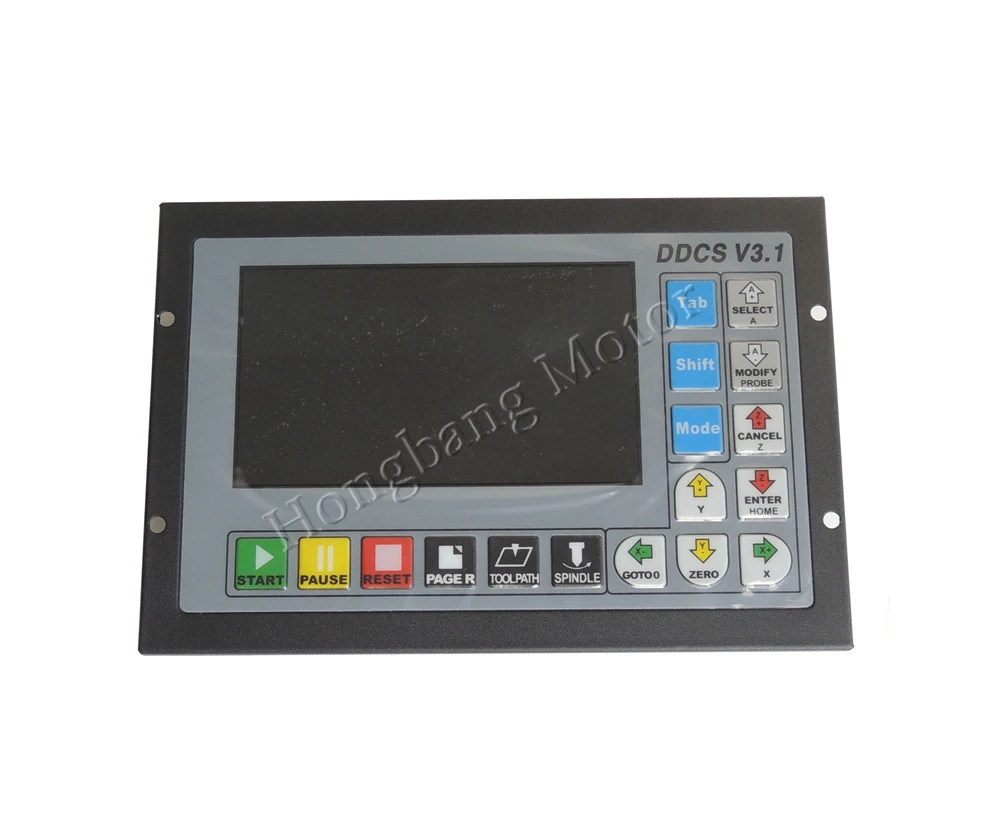

4,3 дюймовый TFT-экран, коэффициент разрешения: 480x272;

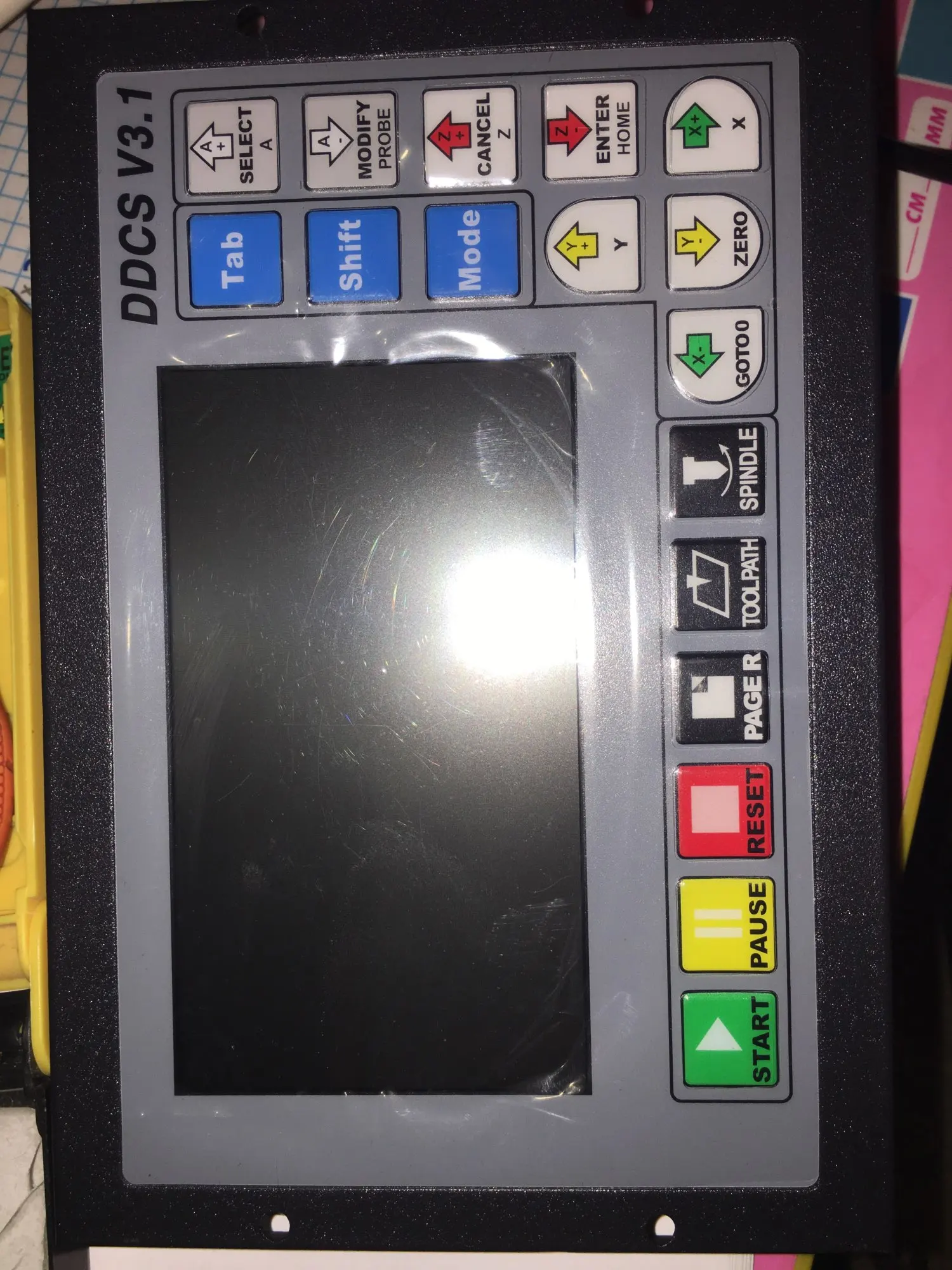

17 клавиш управления;

Входная мощность 18-32 В, минимум 0,5 А;

USB-накопитель поддерживает ввод файла G-кода;

1 ГБ внутренней памяти;

MPG порт для нашего MPG с цифровым дисплеем. Многие другие MPGs также поддерживаются;

Функция пробежки для каждой оси (непрерывное, шаг, заданное расстояние;

Поддержка работы быстро определяет рабочее положение;

Поддержка восстановления «отключения питания». Данные автоматически сохраняются.

Краткое описание:

DDCSV3.1-это 3-осевой или 4-осевой контроллер движения для шаговых и сервосистем. Мы очень гордимся этим продуктом; Он сочетает в себе большую мощность с крошечным следом и прост в использовании. Через очень короткое время вы будете знакомы с функциями и это руководство вам поможет. Максимальный выходной импульс на ось составляет 500 кгц. Ширина импульса регулируется (см. Руководство по использованию драйвера). Период управления каждой позицией составляет всего 4 миллисекунды. Это обеспечивает высокую точность управления шаговыми и серводвигателями.

Система числового управления DDCSV3.1 использует структуру проектирования ARM + FPGA. ARM управляет человеко-компьютерным интерфейсом и анализом кода, а FPGA обеспечивает базовые Алгоритмы и создает Пульс управления. Это гарантирует надежный контроль и простоту в эксплуатации. Внутренняя операционная система основана на Linux. Структура компоновки панели CR8-500 очень рациональна для экономии места. Все операции контролируются только 17 клавишами и поддерживается полный набор кодов G.

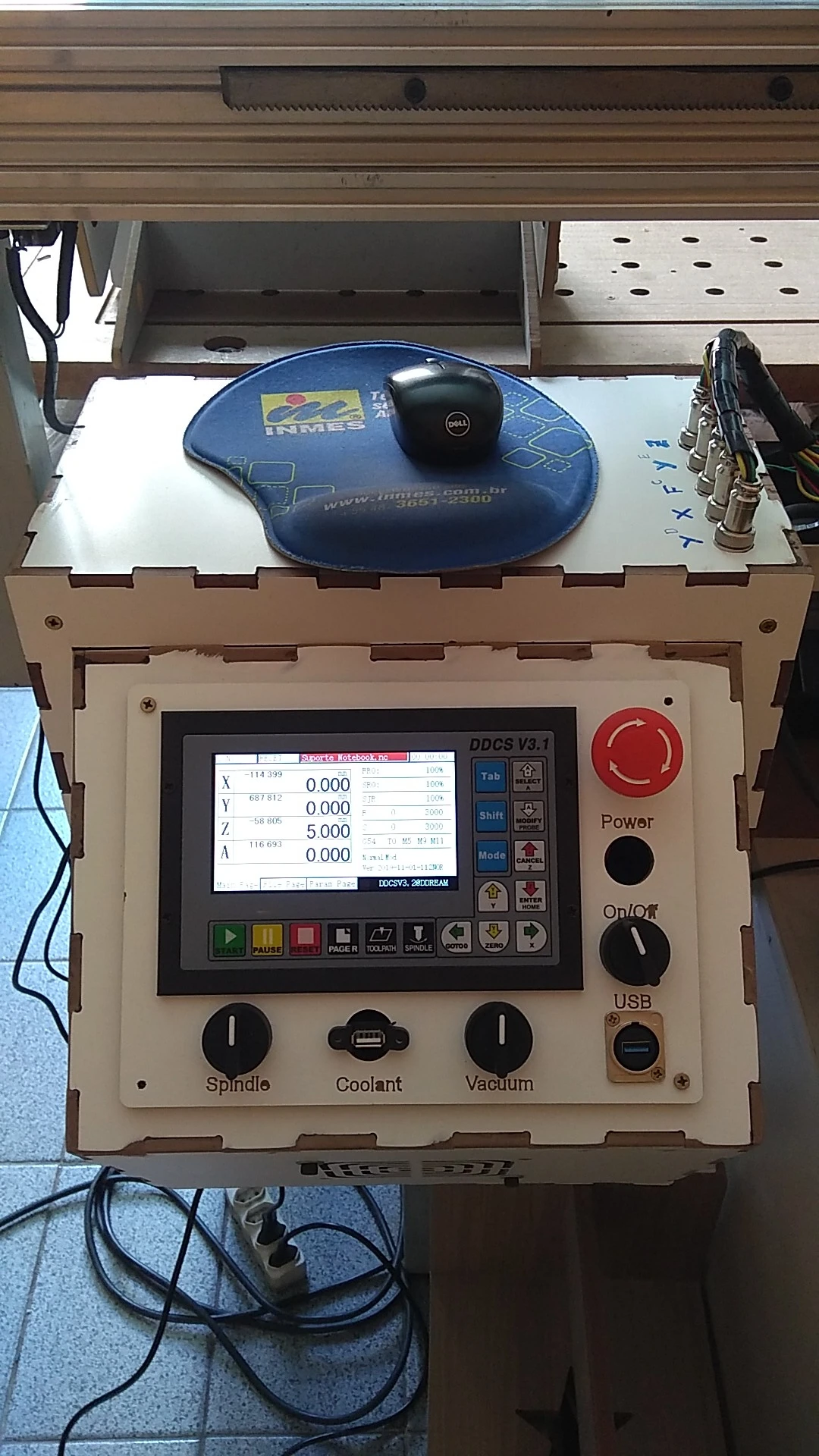

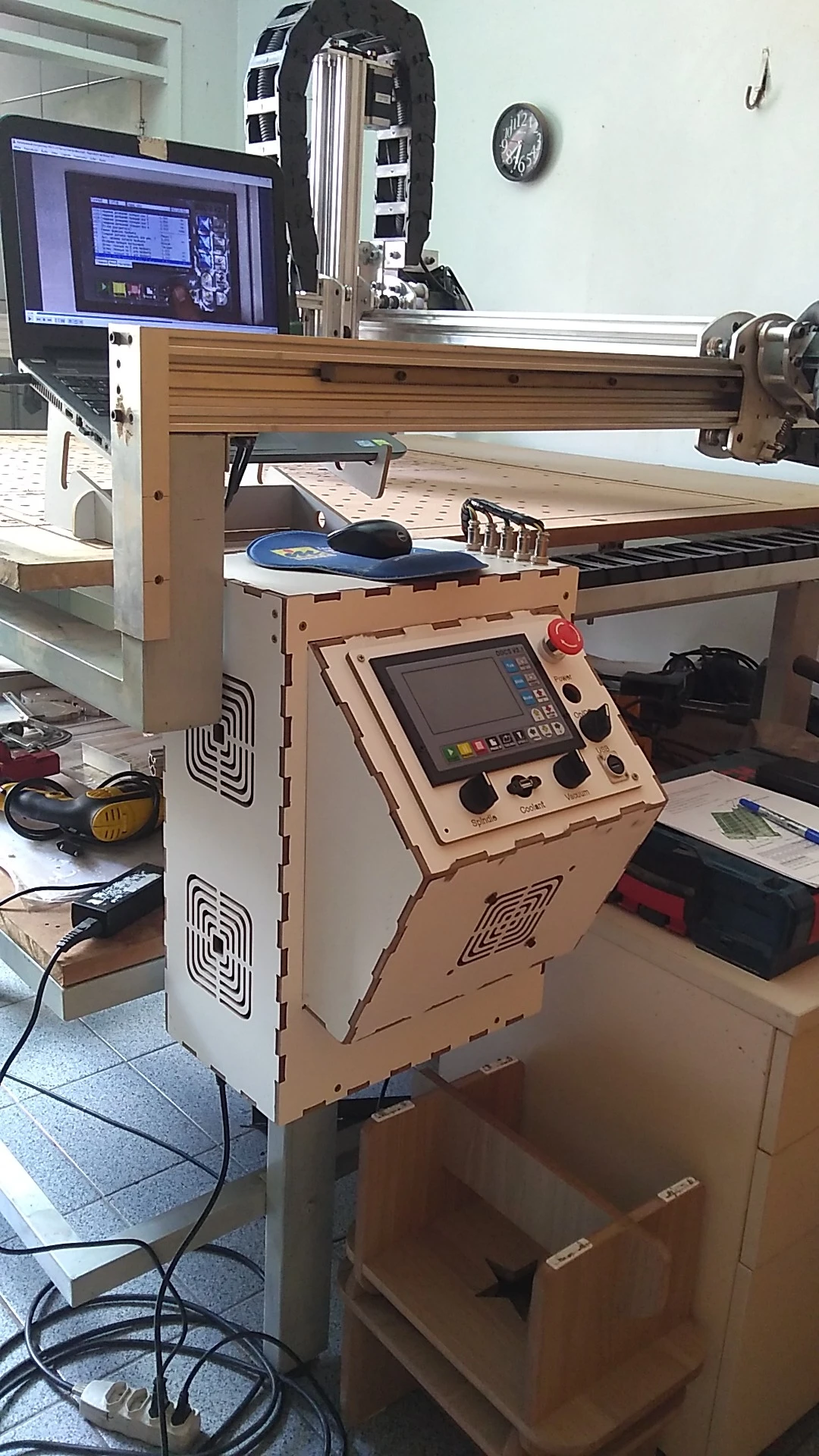

DDCSV3.1 используется для множество стилей и типов станков с ЧПУ. Токарные станки, роутеры, отборные станки и мельницы-это лишь несколько примеров. CR8-500 работает как автономная система без необходимости компьютера. Это гарантирует высокую точность, точность и надежность. Интерфейс, даже очень комплексный, можно узнать за очень короткое время.

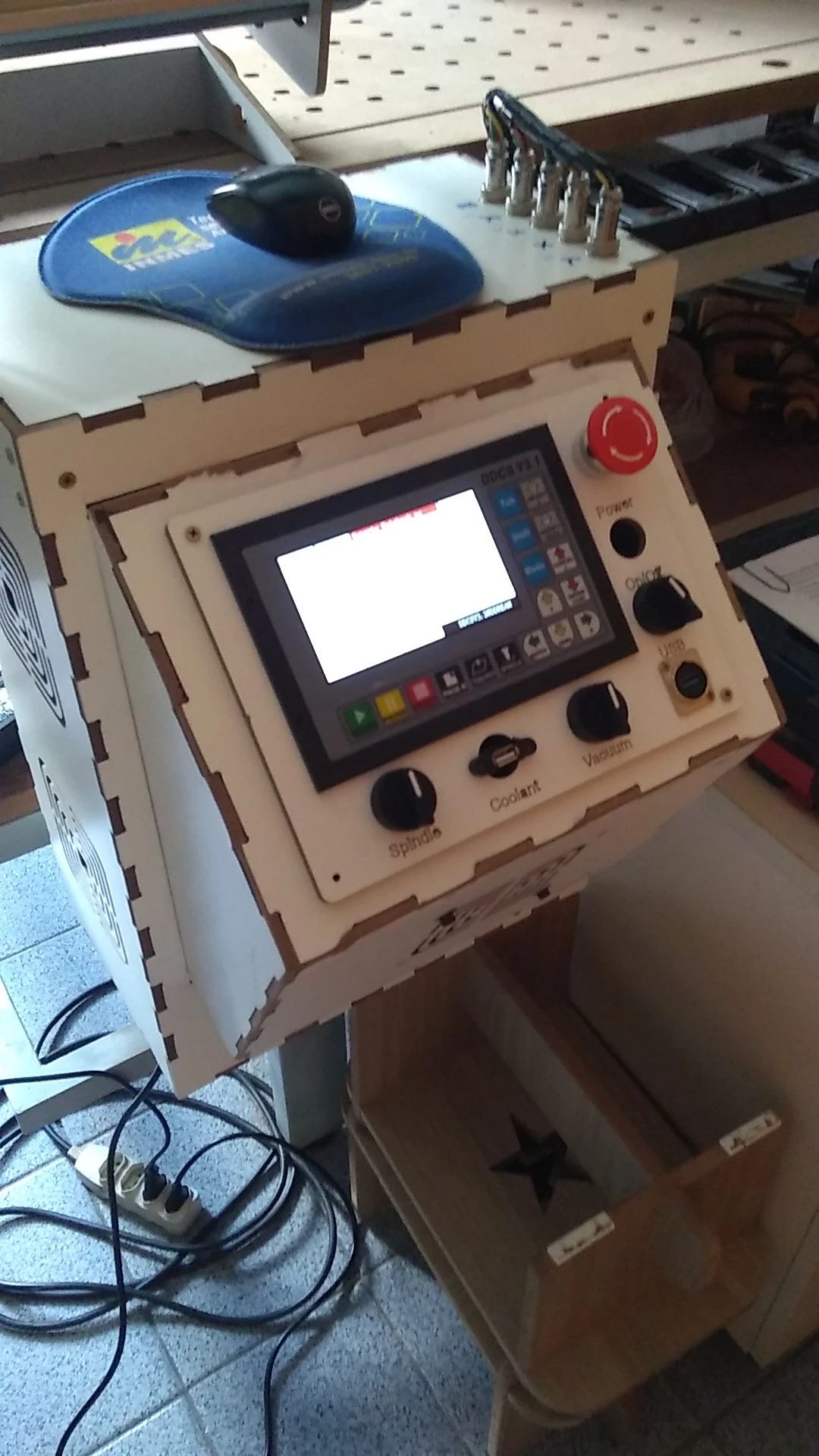

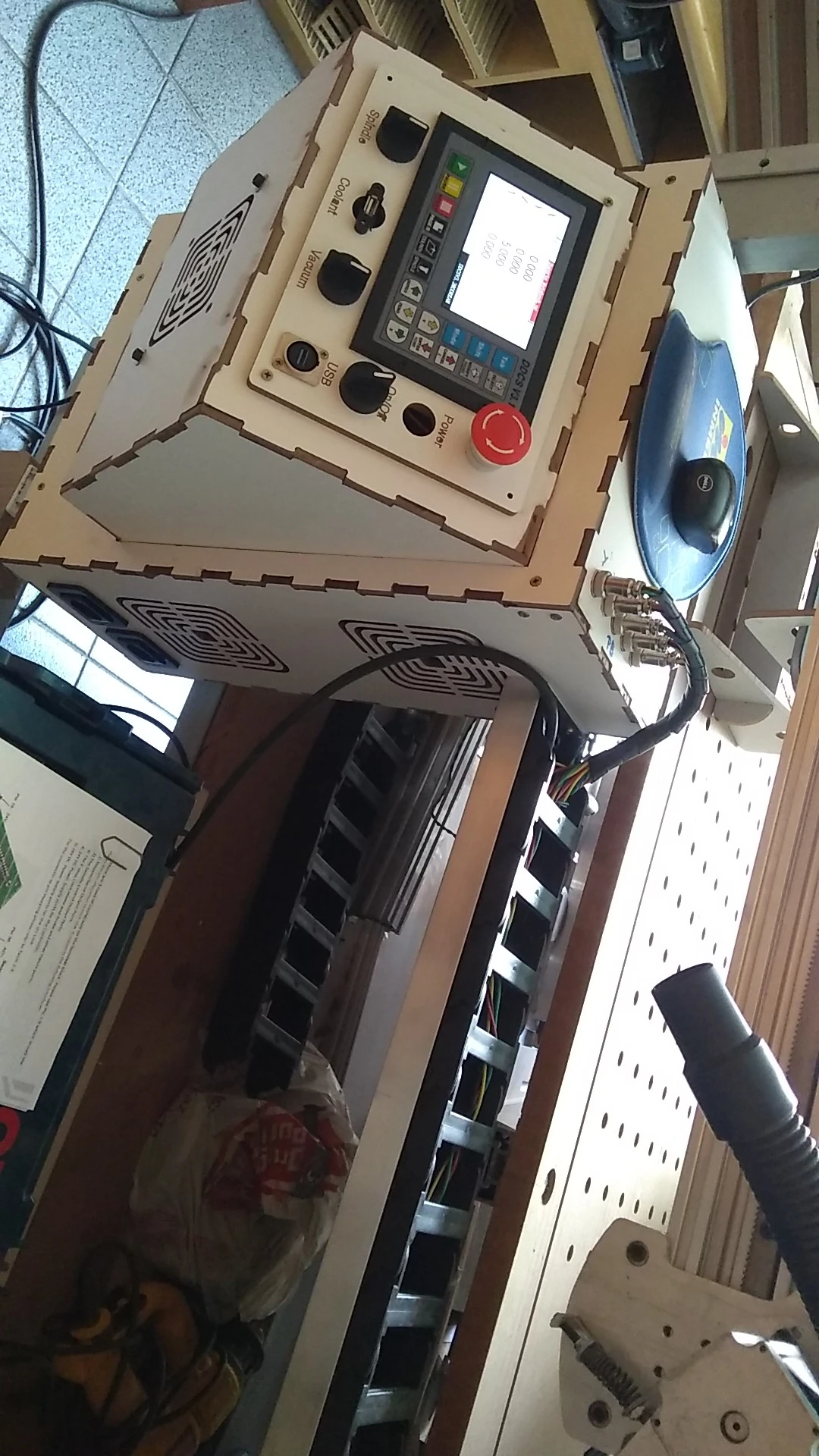

DDCS V3.1-это небольшая коробка, которая может поместиться в окно небольшого блока управления или шкафа управления. Четыре фиксирующих крючка фиксируют этот контроллер от рамки. Размеры, которые вы найдете на рисунке 1-1 и на рисунке 1-2.Передняя панель 191 мм * 128 мм * 5 мм;Основной корпус 191 мм * 128 мм * 37 мм;Чтобы установить устройство в шкаф оборудования, отрежьте отверстие 182,5 мм * 59 мм
