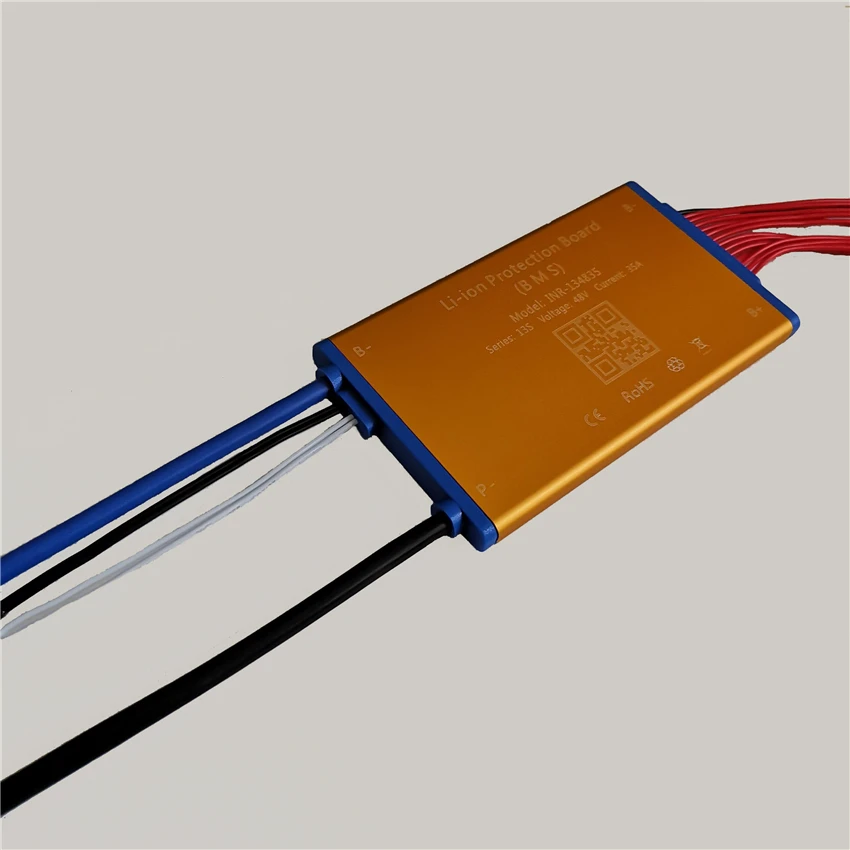

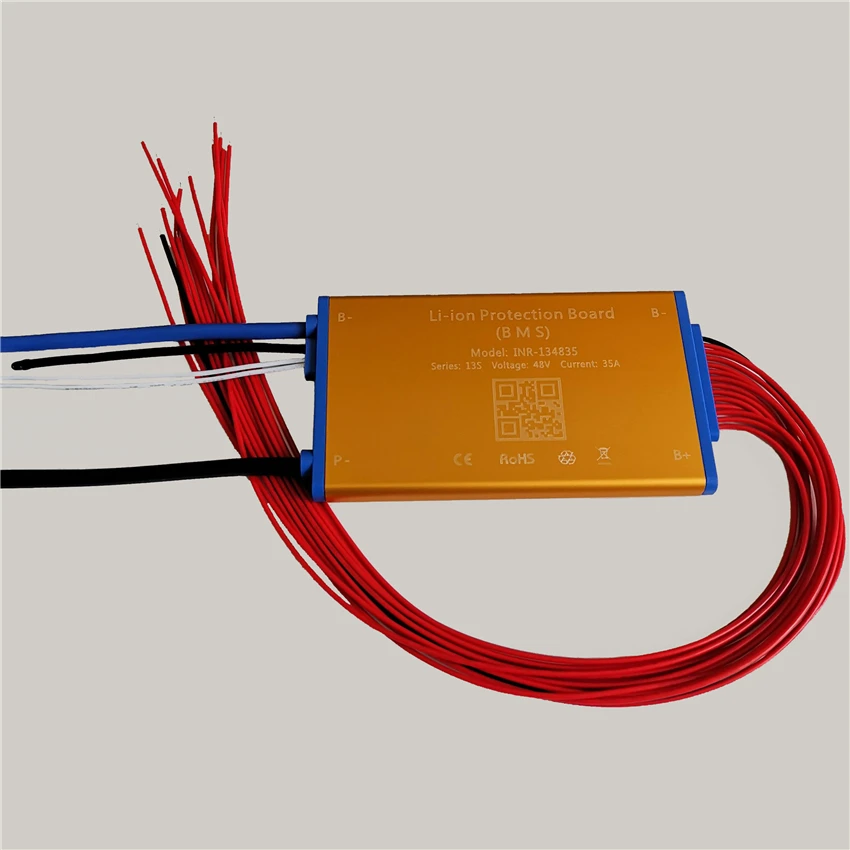

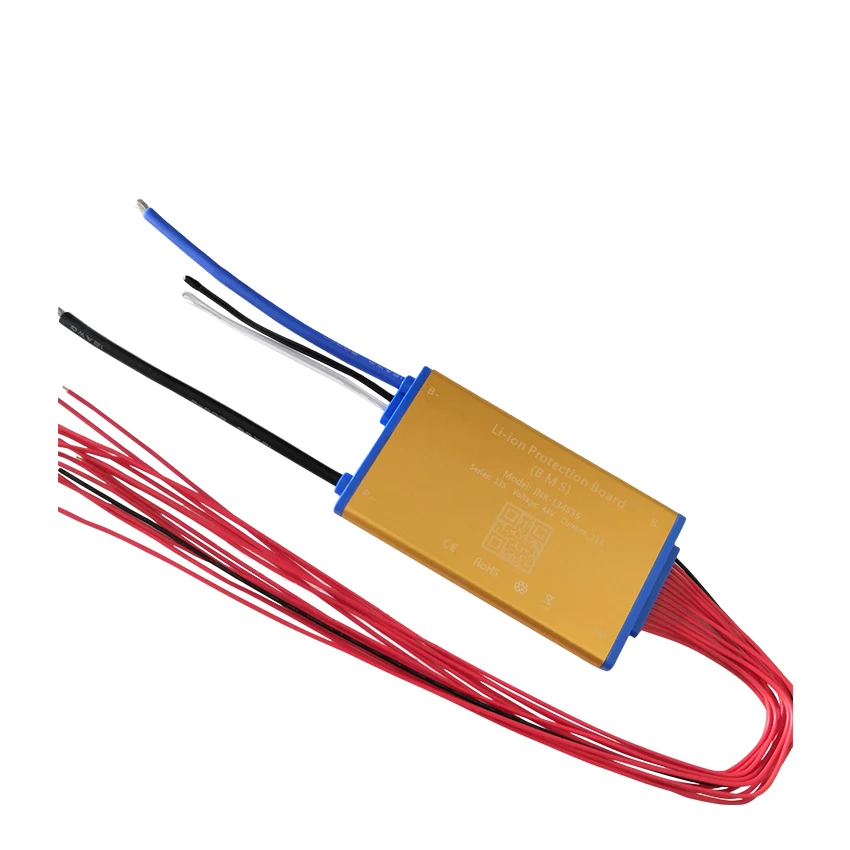

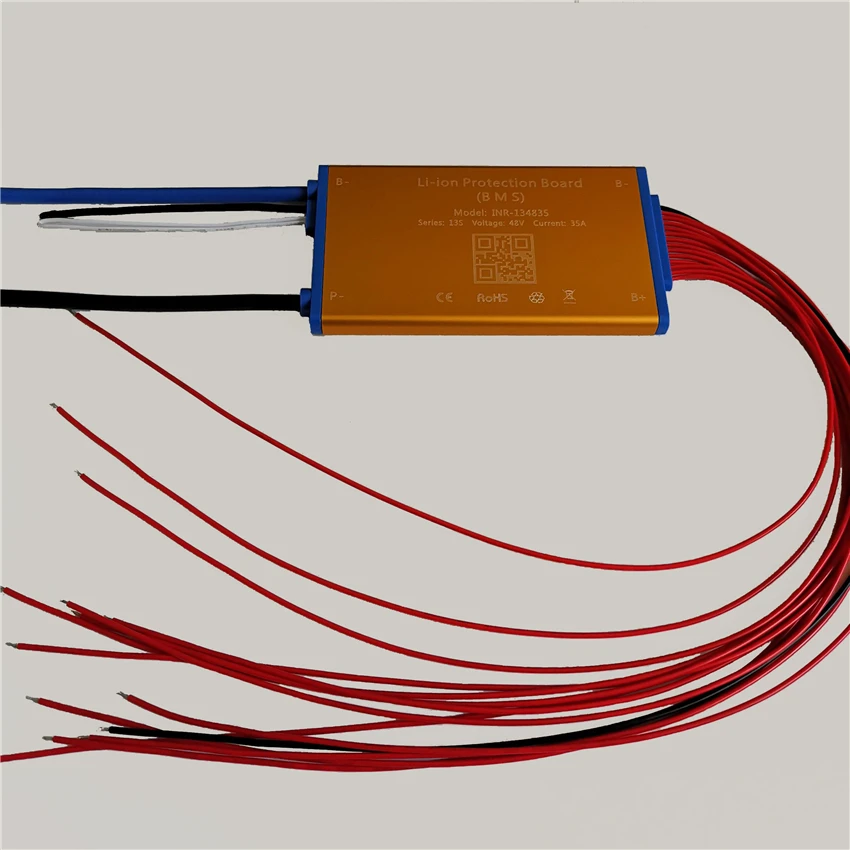

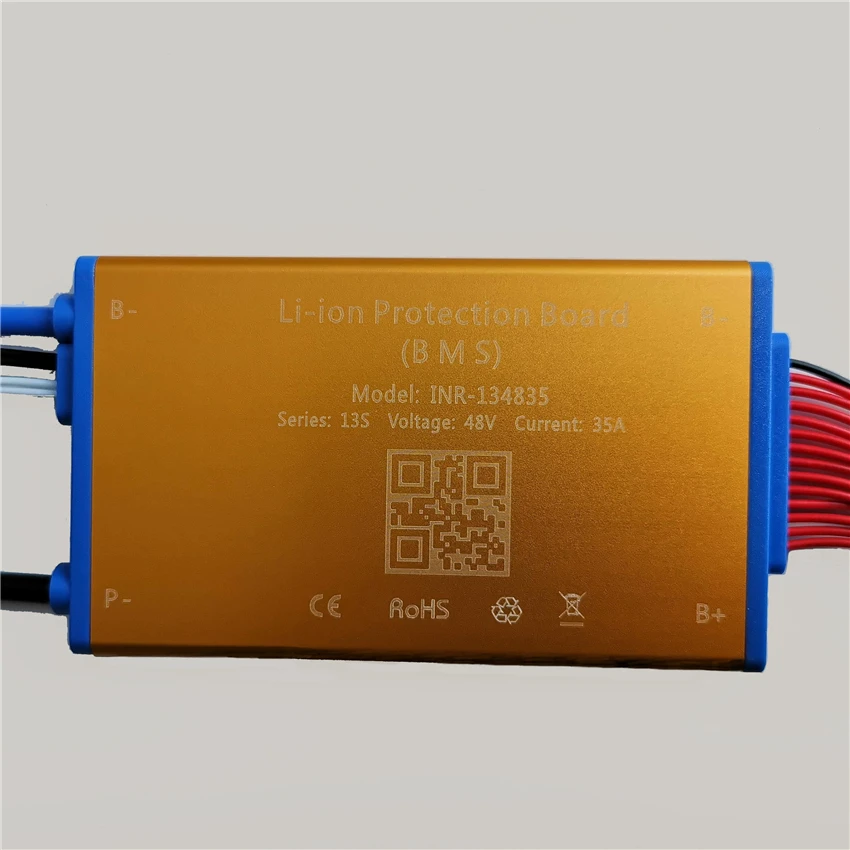

Супертонкая печатная плата 48V 13S 15A 25A 35A литиевый аккумулятор BMS PCM с датчиком нагрева и выключателем для аккумулятора Hailong

1. Обзор

13S 48 в 15 а 25 А 35 АИспользуется для 13 серий 48 ВЛитийАккумуляторная батарея.

Мы можем разработать его для различных литиевых батарей, таких как LiFepo4, LiMn2O4, и Li-polymer и т. д.

Основные функции: защита от перезарядки, защита от переразряда, защита от перегрузки по току, защита от короткого замыкания, защита от перегрева и т. д.

2. Преимущества

●Используйте высококачественную (А-уровневую) Защитную интегральную схему IC, из решения Японии. ●Высокая нагрузка, ток постоянная разрядка, сопротивление высокого напряжения, низкий внутренний Сопротивление мощности Mosfet. Радиатор очень поможет охлаждению. ●Сама микросхема имеет функцию балансировки мощности. Схема проста и надежна. ●Типовое Определение напряжения для каждой ячейки. Таким образом, каждый аккумулятор будет защищен от перезарядки или перегрузки. Функция защиты от перегрузки по току и короткого замыкания очень надежная. Длительное короткое замыкание нагрузки не влияет на печатную плату и батарею. Температурная защита во время зарядки и разрядки. ●Крайне низкое энергопотребление. Расход всего устройства менее 50uA.

●Использование печатных плат, высокая защита от коррозии, Высокая водонепроницаемость, высокое сопротивление ESD конформное покрытие

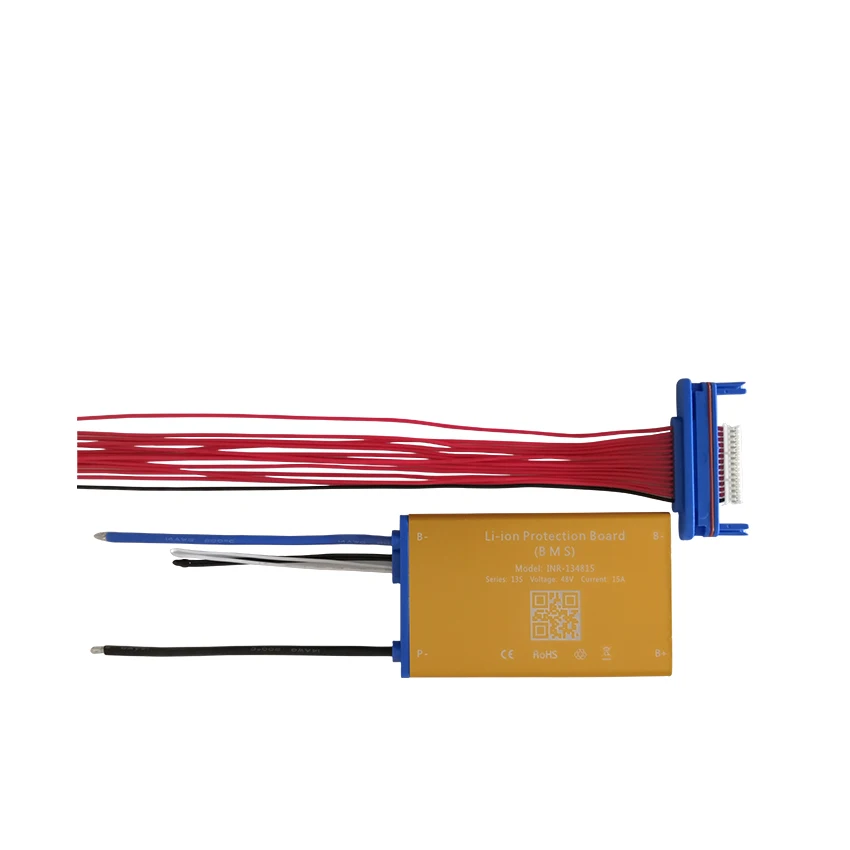

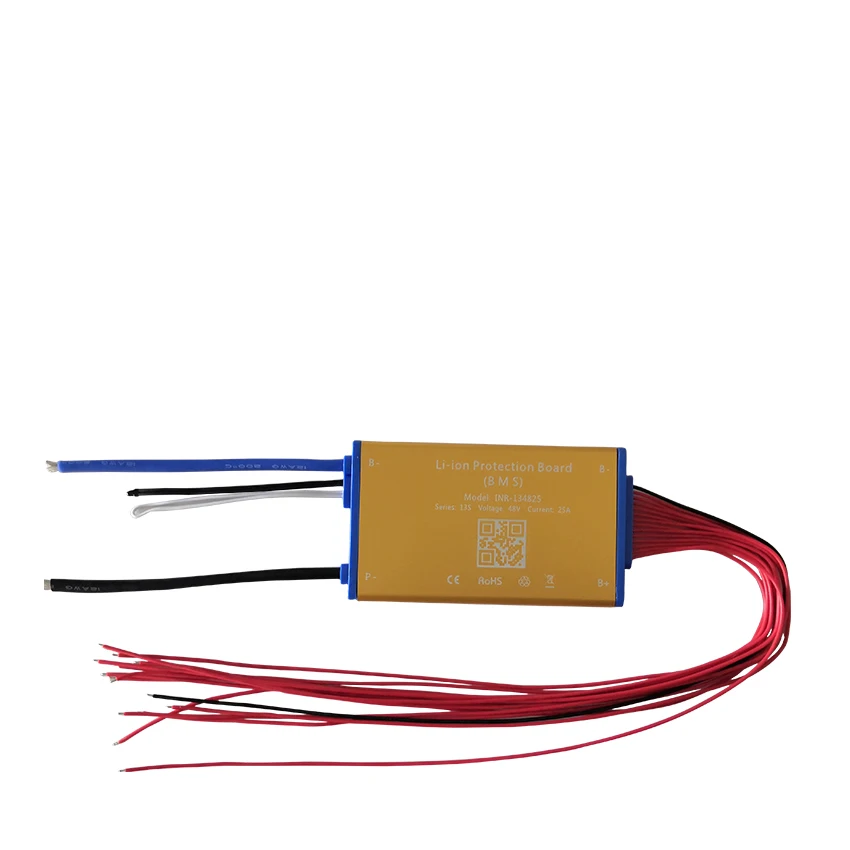

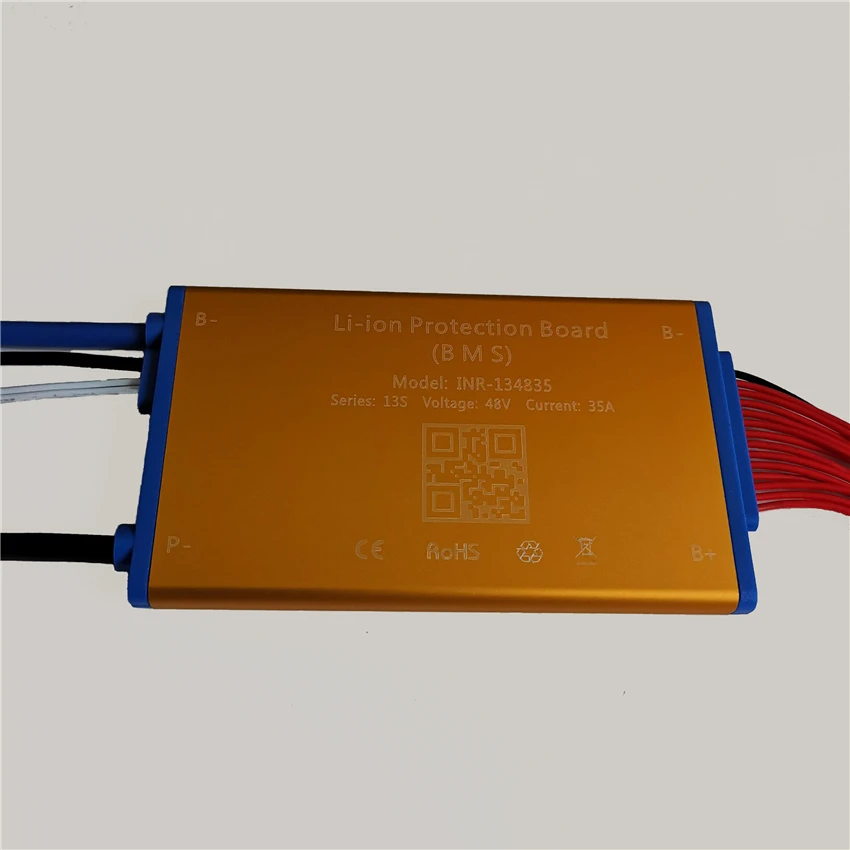

INR-134815 INR-134825 INR-134835 Номер Товар Состояние Параметры Ссылка 1 Размеры Д × Ш × В 107 × 60 × 8 мм 100 ± 10 г 2 Зарядка Зарядное напряжение 54,6 в CC/CV Постоянный ток, постоянное напряжение Максимальный зарядный ток 6А 10А 14а 3 Разрядка Максимальный непрерывный ток разряда 15а 25А 35а 4 Баланс (одна ячейка) Балансировочное Пусковое напряжение Напряжение отключения ≥ 50 мВ Предварительное Состояние: Зарядка до 4,18 в Балансировочное высвобождение напряжения Напряжение отключения ≤ 10 мВ Балансовый ток 70 ± 5 мА 5 Защита от перенапряжения при зарядке (одна ячейка) Защита от перезаряда напряжения 4,25 ± 0,01 в Защита от сброса напряжения при перезарядке 4,15 ± 0,01 в Время задержки напряжения защиты от перезарядки 1000 ± 50 мс 6 Защита от разряда под напряжением (одна ячейка) Защита от перенапряжения 2,8 ± 0,05 В Защита от перенапряжения 3 ± 0,1 в Время задержки напряжения защиты от переразряда 1000 ± 50 мс 7 Защита от перегрузки по току Зарядный защитный ток 6 ± 0,6 A 10 ± 1A 14 ± 1,4 A Условия защиты зарядки Замените на зарядное устройство меньше 6A 10A 14a Время задержки зарядки защита от перегрузки по току 1000 ± 50 мс 8 Защита от перегрузки по току Ток защиты от разряда 30 ± 3А 50 ± 5А 70 ± 7A Условия защиты от разрядки Отключить нагрузку Время задержки разрядки защита от перегрузки по току 1000 ± 50 мс 9 Защита от короткого замыкания Условия защиты от короткого замыкания Внешняя нагрузка короткая куртка Условия защиты от короткого замыкания Отключение нагрузки Время задержки защиты от короткого замыкания 250 ± 50 мкс 10 Защита от перегрева Защита от высоких температур для зарядки 50 ± 4 ℃ Защита от высокой температуры для зарядки 47 ± 4 ℃ Защита от разряда при высоких температурах 70 ± 4 ℃ Разрядка, защита от высоких температур 55 ± 4 ℃ Защита от низких температур для зарядки -7 ± 4 ℃ Защита от низких температур для зарядки 5 ± 4 ℃ Время задержки температурной защиты 3000 ± 100 мс 11 Внутреннее сопротивление Основная цепь приводит к внутреннему сопротивлению ≤ 10 МОм 12 Потребление Рабочий ток компонентов ≤ 30 мкА Спящий ток компонентов ≤ 10 мкА 13 Температура Шкала рабочей температуры -7-70 ℃ Шкала температуры хранения -30-120 ℃

Часто задаваемые вопросы

1. Что такое общий порт и отдельный порт? В чем разница?

Мы берем 13S48V16A BMS в качестве примера, общий порт 16A означает, что ваш катод заряда и катод разряда соединены в одной точке (наш P-), В общем соединении используются катод заряда и разрядный катод Порт, поэтому ток заряда и ток разряда одинаковы 16А. При этом отдельный порт отдельно подключается катодом заряда (C-) и катодом разряда (P-), поэтому ток заряда и ток разряда отличаются, ток разряда 16А, ток заряда 8А.

2. Какова функция баланса?

Принцип работы и функции соответствуют следующим требованиям, когда напряжение одной ячейки достигает напряжения сигнализации (литий-ионный аккумулятор до 4,18 в, срок службы Po4 до (3,6 В), затем начинает работать баланс клеток, сопротивление баланса начинает разряд с 35ма (когда начнёт работать баланс разряд, BMS начнёт немного нагреваться, Что является нормальным отражением), ячейка находится в состоянии зарядки и разрядки, и другие, которые не достигаются до напряжения сигнализации (литий-ионный 4,18 в, срок службы Po43.6V), только в состоянии зарядки, не разряжается, когда быстрое напряжение батареи достигается до напряжения сигнализации (li-ion 4,25 V, Life Po43.75V)BMS начинает защиту питания, все остальные ячейкиВсе заряжаются, этот процесс включит зарядку аккумулятора в балансовый ток, а напряжение аккумулятора находится в балансовом состоянии, но когда разница напряжения вашей ячейки находится в большом диапазоне, тогда баланс не может функционироватьХорошо.

3. Связь между емкостью батареи и током BMS?

Нет прямой связи между емкостью батареи и током BMS, большая емкость не означает большую батарею, но полагайтесь на постоянный ток, то есть, если ваш двигатель мощный, вы должны выбрать высокий ток BMS, он не зависит от емкости аккумулятора.

4. Какой тип зарядного устройства я должен выбрать?

Литиевая батарея должна выбирать специальное зарядное устройство, не используйте зарядное устройство для свинцово-кислотной батареи, поскольку свинцово-Кислотное зарядное устройство может иметь MOS с защитой от пробоя высокого давления, что не защитит BMS над зарядом. Напряжение зарядного устройства батареи Life Po4 = Номер шнура аккумулятора x6 в, в то время как напряжение зарядного устройства литий-ионных аккумуляторов = Номер аккумуляторной батареи х4, 2 в.

5. Какие текущие BMS мне следует выбрать?

Возьмите 10S36V в качестве примера: какую текущую BMS вы выбираете, полагается на мощность двигателя электровелосипеда и ограничение тока контроллера. Например, выберите 16A для менее 350 Вт, 25A для below500W, 35A для менее 800 Вт, 60A для менее 1000 Вт, выше 1200 Вт свяжитесь с нашим специалистом по обслуживанию для получения предложений, один в целом, постоянный ток должен быть выше ограничения по току в контроллере.

6. Поврежден ли мой BMS?

Если вы хотите судить о повреждении BMS, пожалуйста, выполните следующие шаги, чтобы проверить, совпадает ли Напряжение каждой ячейки с вольтметром? Если разница напряжения ячейки превышает 1,0 В, отображается ошибка, что она не может работать далеко, нет источника питания на

Стартовый диапазон, короткое время зарядки, все эти проблемы почти вызваны батареями, если BMS повреждены отображается как без заряда, без разряда, без разряда, пока батарея имеет напряжение.
