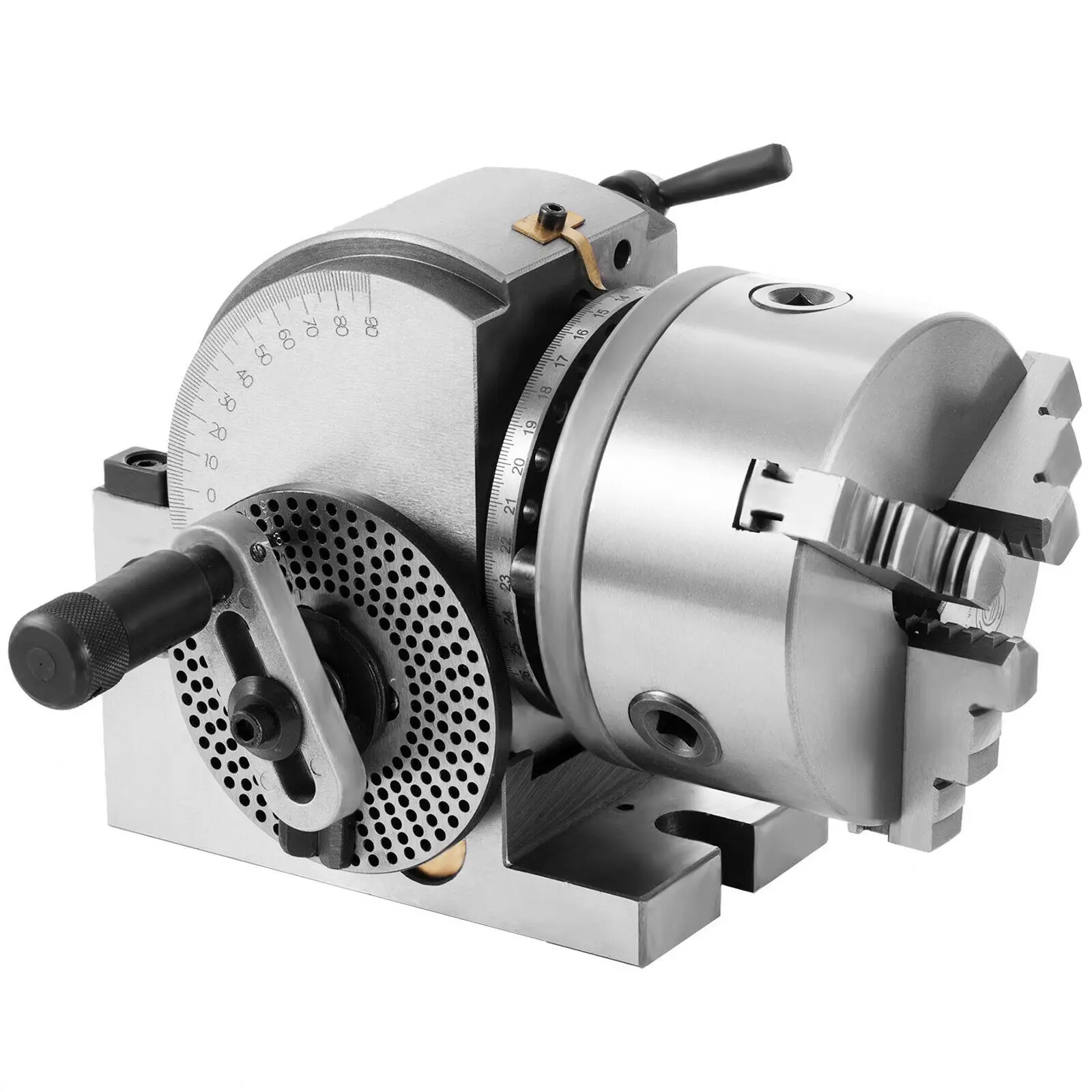

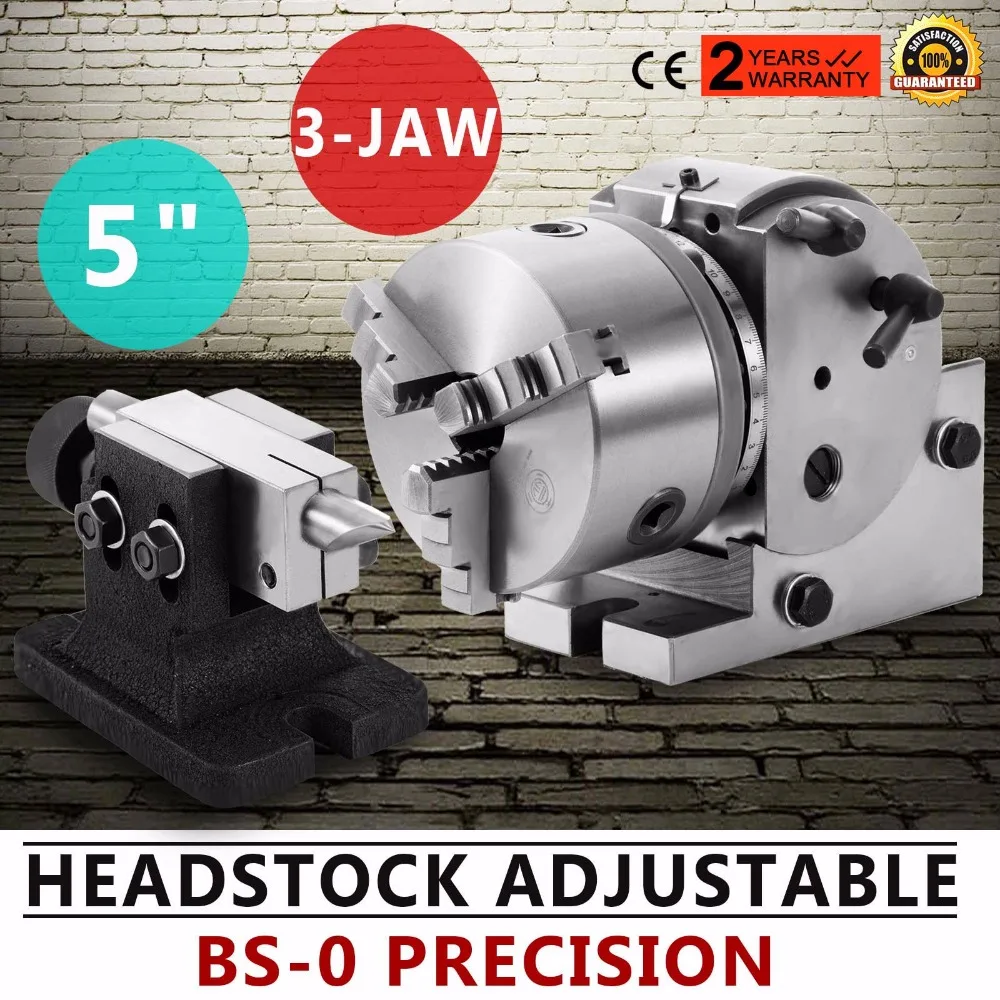

BS-0 точность делительная головка с 5 "3-кулачковый & задней бабки
Введение продукта:
Это нашПолууниверсальная разделительная головка, Один из аксессуаров станка для разделения заготовок на равные перегородки. С помощью разделительного кольца, вернира, локационного штифта, указательной пластины и шестеренки, размещенные заготовки можно разделить на равные перегородки в соответствии с вашим требованием. Он используется для прямого и непрямого разделения. В состоянии завершить обработку передач, лица и флейты без необходимости аксессуаров, однако вся его конструкция совпадает с универсальным типом. В24 быстроразъемных отверстияМожет завершить 2, 3, 4, 6, 8, 12, 24 деление индексации.3 делительные дискиПрилагаются вместе с разделительной головкой для непрямого деления в любом делении, индексирующем 2-50, 51-380, за исключением простых чисел и некоторых других чисел.
1. Размер передней части разделительной головки:
Модель
Блок
A
B
H
H
A
B
G
Эжектор с центральным штифтом
Диаметр оправки
BS-0
Метрический(Мм)
193
140
173
100
166
90
16
MT2
18
Дюйм
7,59
5,51
6,81
3,93
6,53
3,54
0,63
B & SN0.7

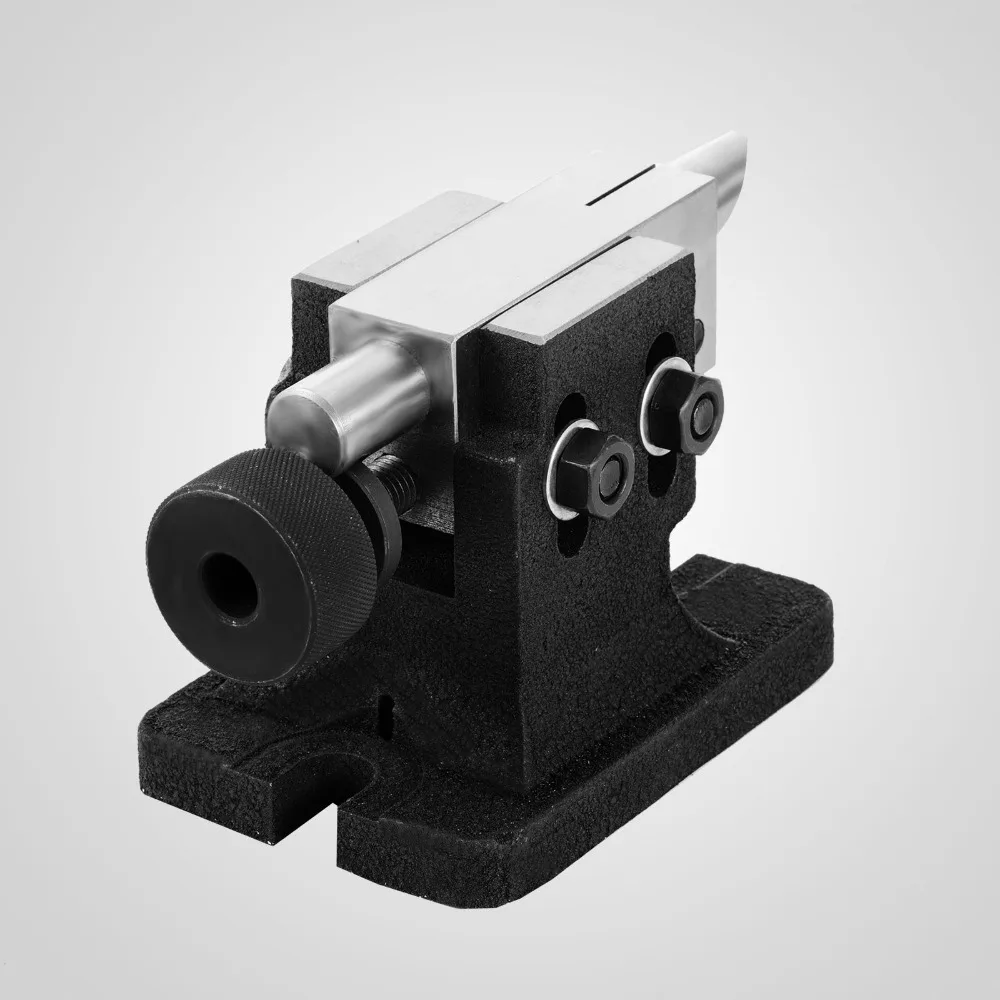

2. Размер хвоста разделительной головки:
Модель
Блок
A1
В1
H1
H
A1
В1
G1
BS-0
Метрический(Мм)
175
87
107
100
130
92
16
Дюйм
6,89
3,42
4,21
3,93
5,12
3,62
0,63
3. Разделительная пластина: количество отверстия разделительной пластины (винтовое редуктор ratio1:40)
Разделительная пластина A
15
16
17
18
19
20
Разделительная пластина B
21
23
27
29
31
33
Разделительная пластина C
37
39
41
43
47
49

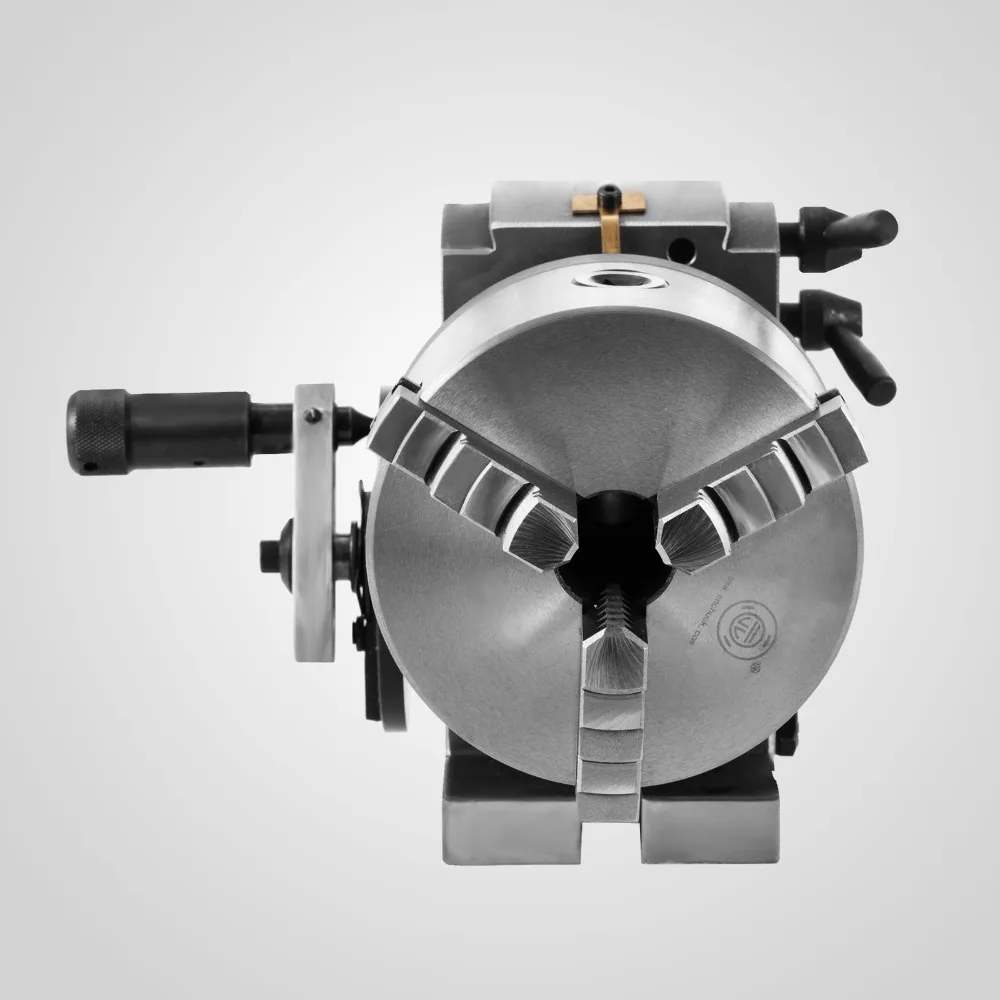

4. Детали токарного патрона:
Размер D
Внутренние челюсти
Внешние губки
Диапазон зажима
Диапазон помех
Диапазон зажима
A-A1
B-B1
C-C1
125 мм
2,5-40
38-125
38-110
Особенности:
100% абсолютно новый, хорошего качества

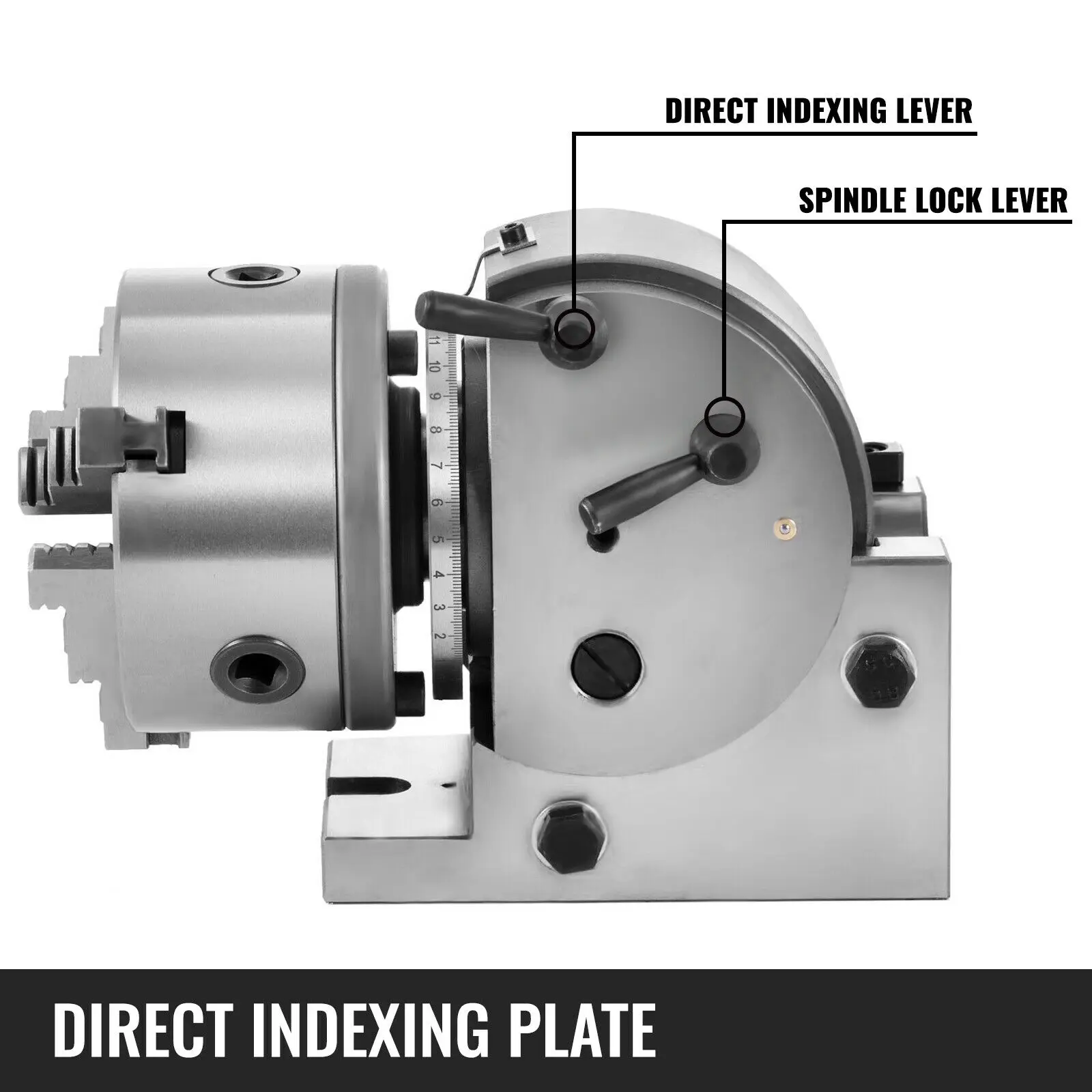

Прямое/Непрямое разделение
Полууниверсальная разделительная головка
Удобная машина
Профессиональное точное разделение
Технические характеристики:
Бренд: Vevor
Состояние: абсолютно новый

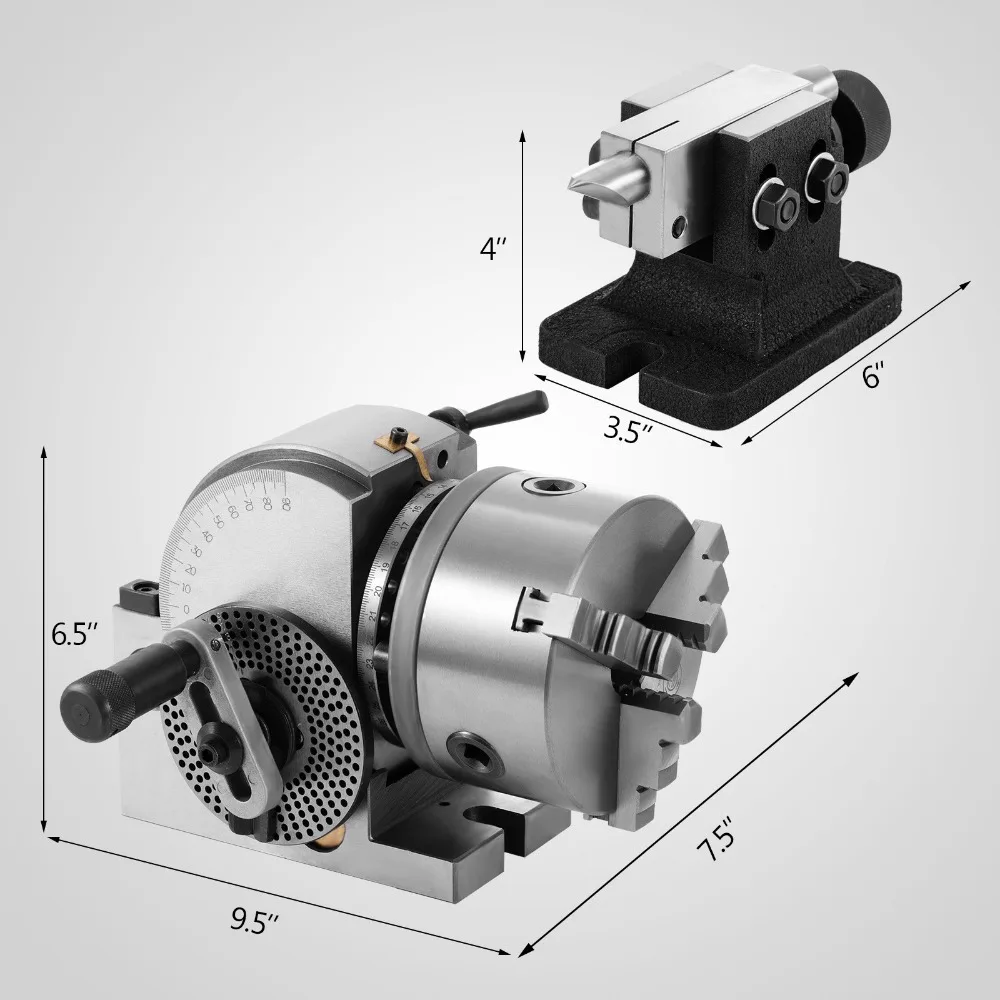

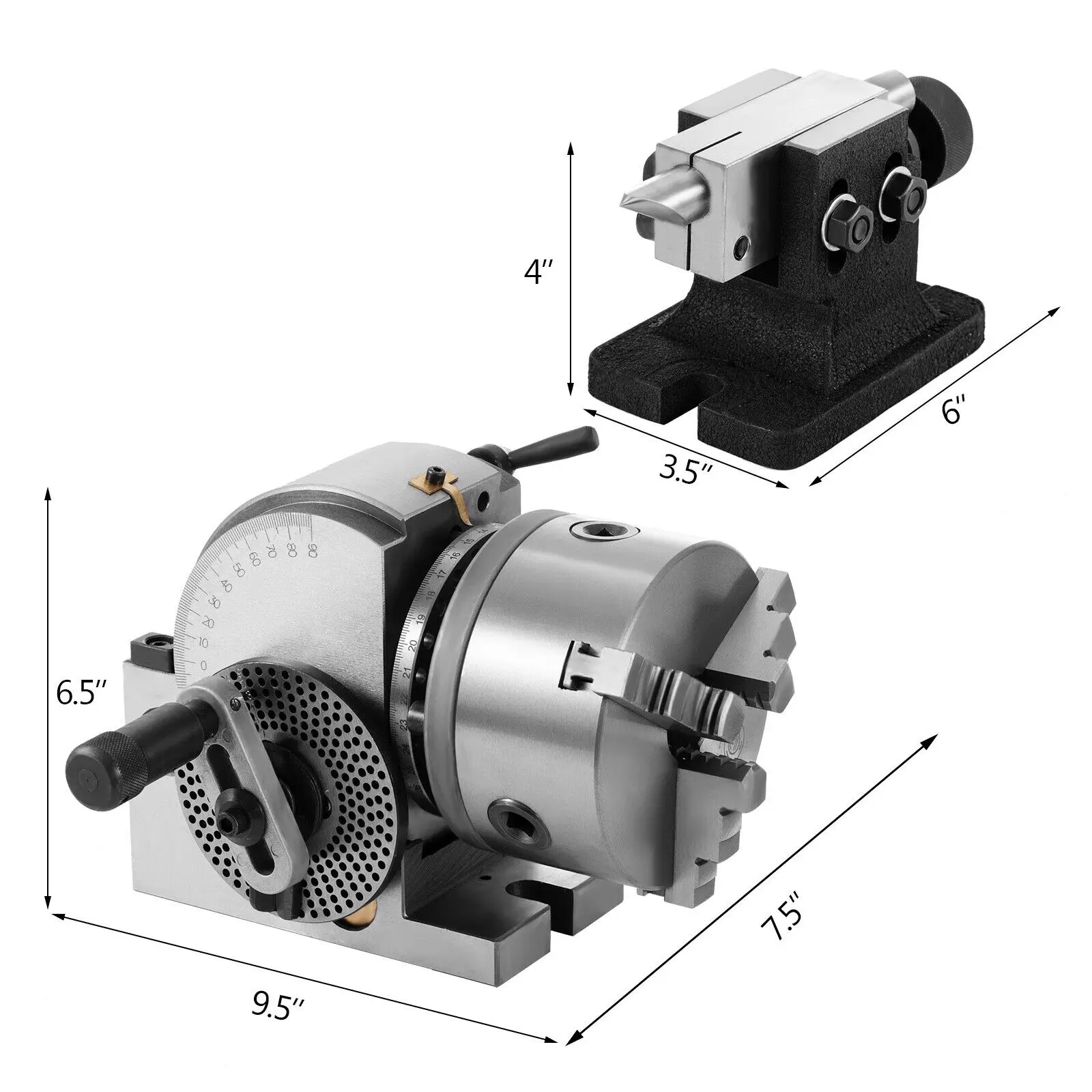

Качели: 6-1/2"
Высота центра: 3-15/16"
Конус головного убора: 7 B & S
Вес: 23 кг (50,7 фунтов)
Размеры посылка: 410*235*205 мм (16*9*8 дюймов)

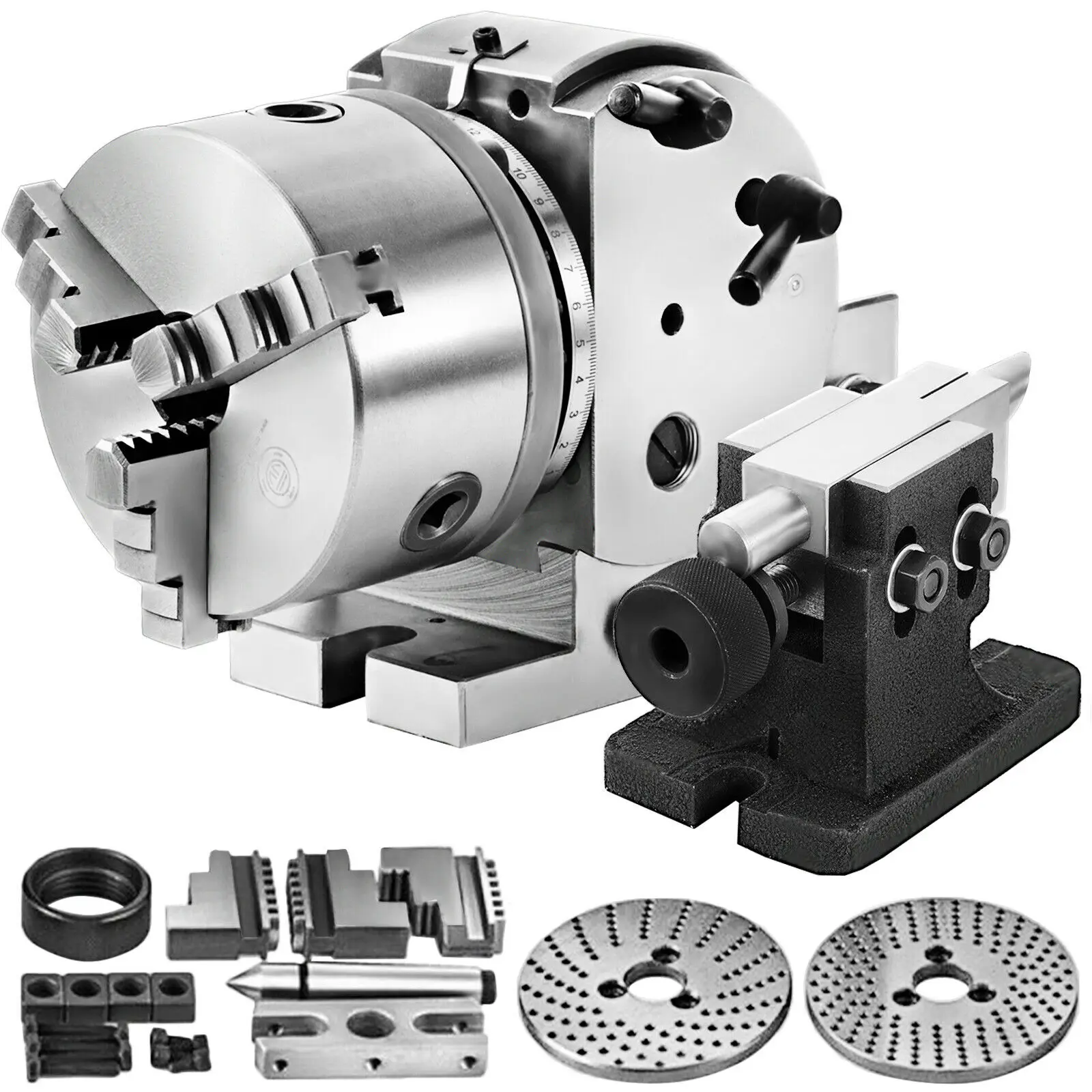

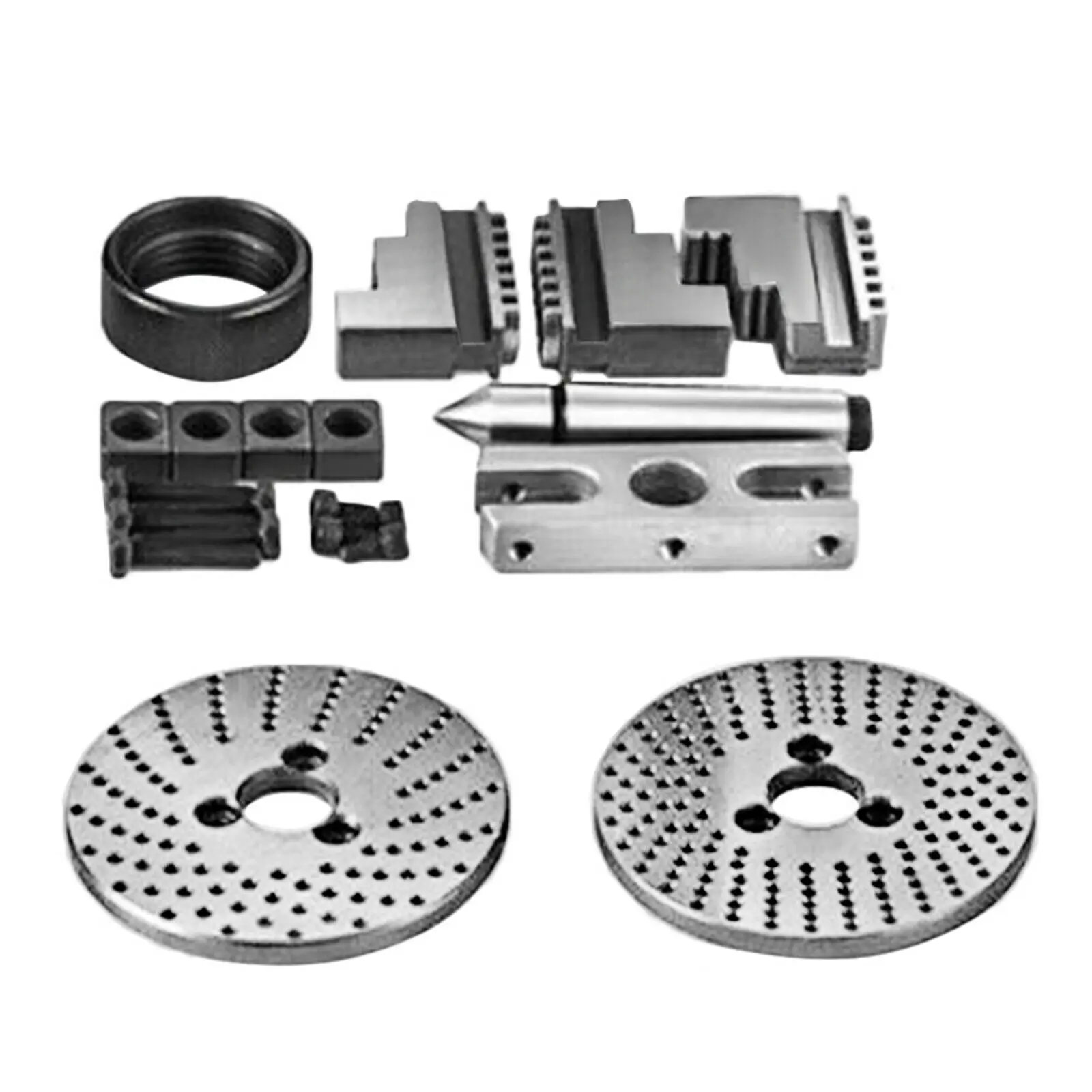

Упаковочный лист:
1 комплект разделительной головки
3 X делительные диски
1X125 мм 3 кулачковый патрон

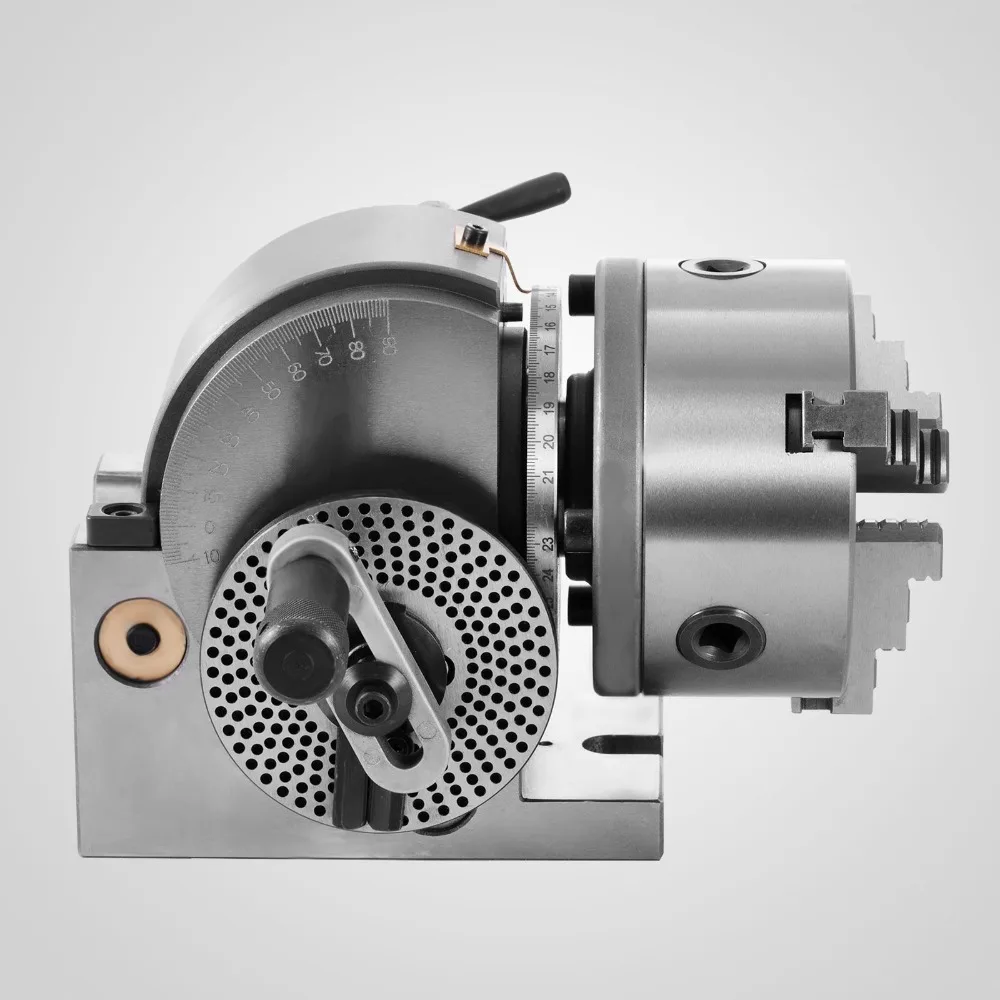

Изображения продукта:
