Тип 1:H7JC2 + двойной переключатель холла.
Тип 2:H7JC2 + MR200 5 метров колесо
Тип 3:H7JC2 + одно отверстие
Тип 4:Одиночный счетчик
Тип 5:H7JC2 + диффузное отражение фотоэлектрический
Тип 6:H7JC2 + фотоэлектрический
Тип 7:Переключатель приближения H7JC2 +
Тип 8:H7JC2 + LK80 колесо измерителя
H7JC2-6E2R Счетчик Счетчика, 2 комплекта релейных выходов, регулировка коэффициента, может определять местоположение десятичной запятой, сложения и обратного хода, защиту паролем, восстановление параметров, автоматический сброс, ручной сброс, раннее замедление и другие функции.
Размер формы: 72*72*80 мм, размер проема: 68*68 мм. Источник питания 220 В переменного тока, выходная вспомогательная мощность 12 В постоянного тока, (используется для датчика)Датчик приближения сигнала NPN, переключатель Holzer, фотоэлектрический переключатель, колесо измерителя использования.
Скорость подсчета файлов: 30 раз/с, 300 раз/с, 2000 (2E) раз/с, 5000 (5E) раз/с.
3 вида режимов подсчета: Реверсивный режим А, (импульс + направление) колесо измерителя режим использования
Реверсивный Режим B, (один плюс или минус) переключатель приближения, переключатель Holzer, режим используется фотоэлектрическим переключателем.
Обратный режим C, (фазовая разница) режим использования энкодера.
3 вида сброса: сброс клавиш панели, автоматический сброс, внешний сброс импульса терминала.
Счетчик автоматического сброса в режиме сброса реле, инструкция по настройке OUTN---1 (номер 03,04) имеет подробное описание

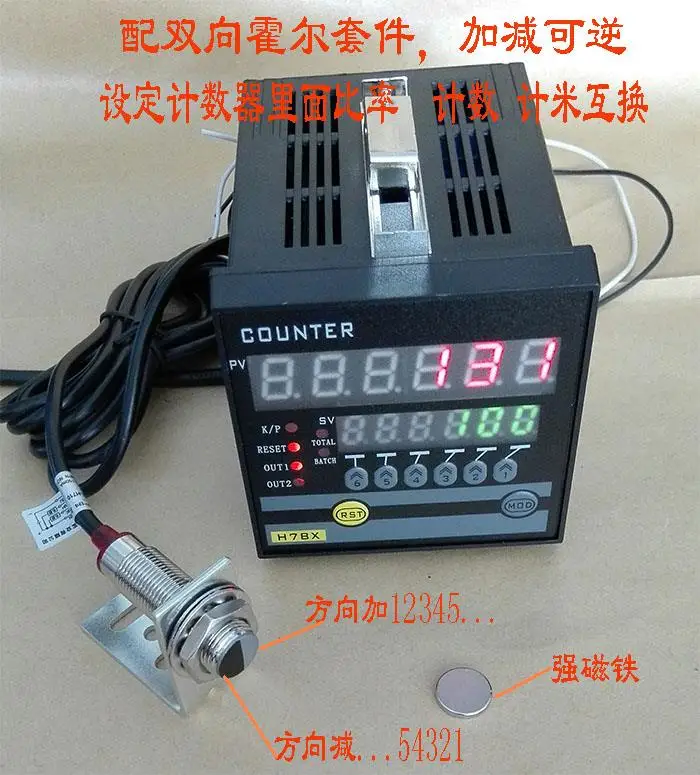

Счетчик + двунаправленный переключатель Holzer: добавить и вычесть (положительный поворот плюс обратный счет)

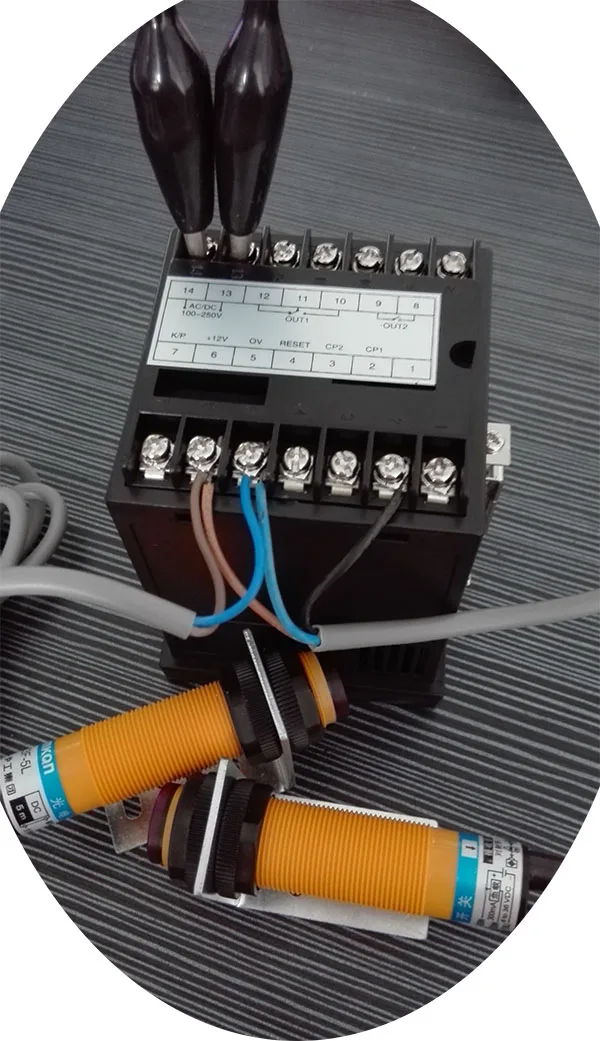

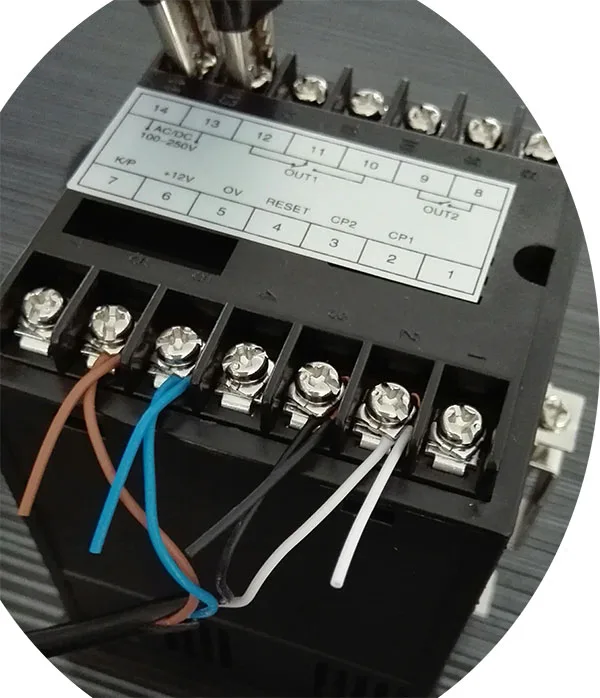

Схема проводки счетчика и двойного хользера:

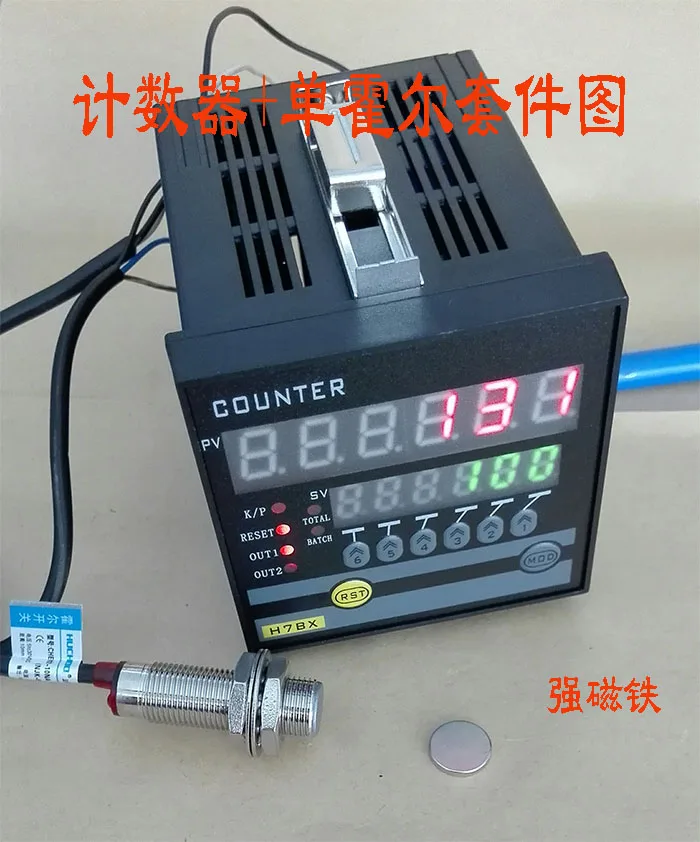

Счетчик + одиночный переключатель Holzer: Добавьте один номер за один раз

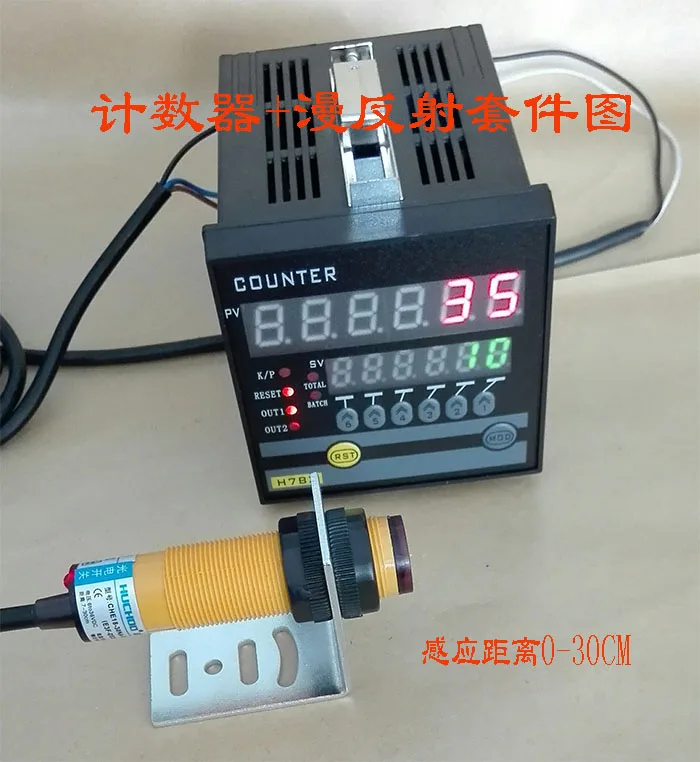

Счетчик + диффузное отражение фотоэлектрический переключатель: индукция объекта плюс число, Индукционное расстояние 10 см

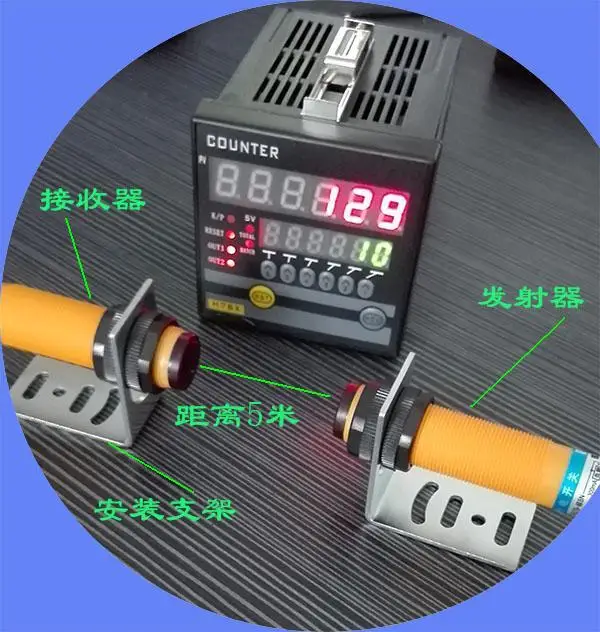

Счетчик + к оптоэлектронному переключателю: расстояние объекта составляет 5 метров, добавляя одно значение за раз.
Схема счетчика и оптоэлектронной проводки:

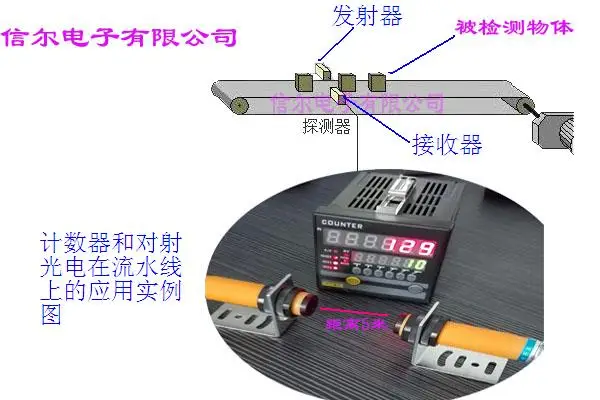

Схема примера приложения:
Счетчик + закрыть переключатель: только добавить счет (положительный поворот плюс счет, обратный также добавить счет)

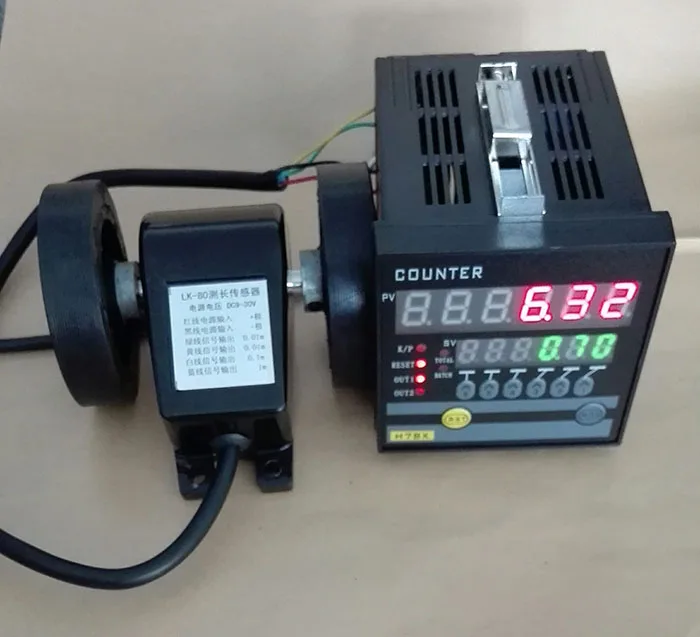

Счетчик + боковой Mirren LK-80: реверсивное сложение и вычитание (счетчик вперед плюс счетчики назад, снижение точности счетчика) см. Десятиметр произвольно установлен.
'
