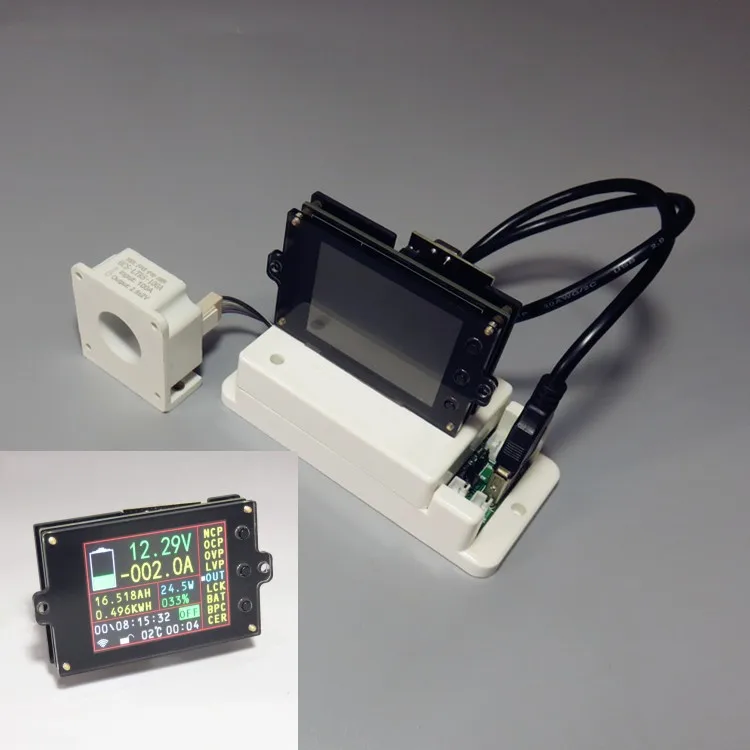

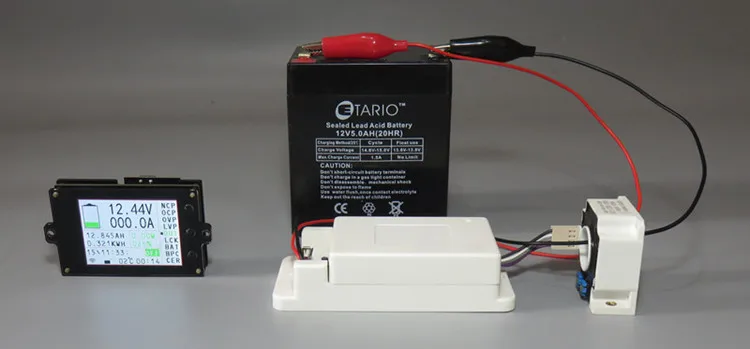

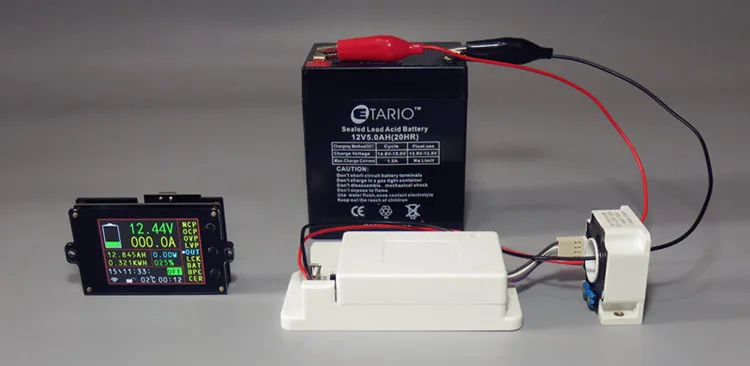

Беспроводной вольтметр с датчиком холла, амперметр, кулометр для зарядки солнечной батареи, тестер емкости и мощности, DC 120 в

Нет функции измерения температуры

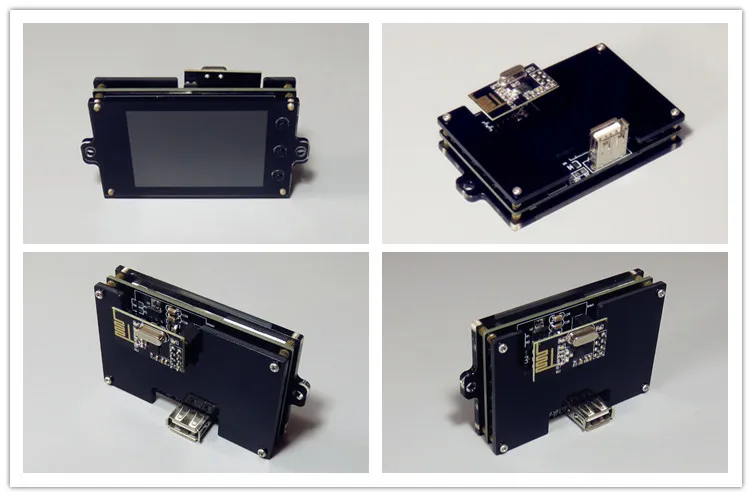

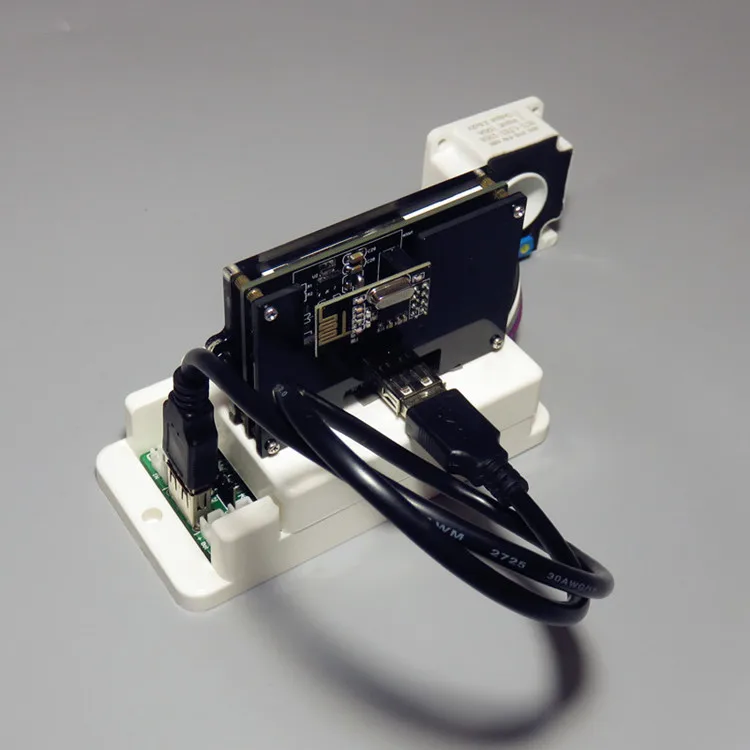

Приборная панель может питаться от обычного адаптера питания 5 В (например, зарядной головки сотового телефона), вы также можете использовать USB-порт на измерительной плате для блока питания панели дисплея. Инструмент через интерфейс реле зарядки и разрядки с собственным реле можно достичь автоматического переключения заряда и разрядки, также можно переключать вручную нажатием кнопки заряда и разрядки.

Инструмент имеет в общей сложности18 функций, Каждая функция помогает клиентам получать более удобный и быстрый доступ к более точным результатам измерений.

(1) NCP: Установите значение защиты от перегрузки по току заряда, с помощью реле можно достичь при зарядке защиты от перегрузки по току; (2) OCP: Установите значение защиты от перегрузки по току разряда, с помощью реле может быть достигнуто, когда защита от перегрузки по току разряда; (3) OVP: Установите значение защиты от перенапряжения заряда (напряжение превышает заданное напряжение может автоматически заполнять емкость), с помощью реле можно заполнить функцией автоматического отключения; (4) LVP: Установите значение защиты от перенапряжения разряда, с помощью реле можно достичь автоматического отключения функции разряда; (5) Выход: функция вывода переключателя беспроводного реле управления может быть реализована нажатием. (6) LCK: функция блокировки клавиш, при необходимости вы можете заблокировать ключи, чтобы предотвратить неправильную работу; (7) BAT: общая емкость аккумулятора по умолчанию; Справочное значение в процентах от емкости; (8) БПЦ: предустановленный процент оставшейся емкости батареи и оставшейся емкости батареи; (9) CER: Текущий возврат к функции 0, когда ток холостого хода не равен 0, вы можете щелкнуть эту опцию, чтобы очистить ток; (10) RET: функция сброса значения WH и run-time для облегчения следующего измерения; (11) LNG: функция переключения языка, инструмент имеет встроенный китайский и английский языки, вы можете переключать языки с помощью этой опции; (12) STI: Установите питание реле-состояние по умолчанию, открыто или закрыто; (13) SFH: функция поиска устройства, через эту функцию может быть один на много общения; (14) DEL: Установите время задержки реле; Для достижения защиты режима задержки реле (15) FCH: Функция изменения адреса связи, если несколько групп модулей одновременно с каждой группой модулей устанавливают другой адрес для предотвращения помех; (16) SNR: Установите ток на экране, когда SNR больше 0, и значение времени на экране не 0, вы можете добиться автоматической функции экрана, И когда ток зарядки меньше этого значения, Накопительная емкость зарядки не позволяет избежать плавающего заряда влияние значения емкости, когда ток больше, чем это значение ЖК-экран автоматически горит. (17) SNT: Установите значение времени на экране. Когда значение SNT равно 0, ЖК-панель никогда не гаснет. Когда значение SNT больше 0 и SNR также больше 0, можно реализовать функции автоматического экрана и яркого экрана. (18) RFS: функция переключения цвета дисплея, этот инструмент имеет два сочетающихся цвета, клиенты могут выбрать другой цвет в соответствии со своими предпочтениями.

Основные характеристики 1. Беспроводная передача данных, чтобы избежать сложной проводки между дисплеем и модулями обнаружения для принесения помех, в то время как проводка более проста. 2. Датчик Холла используется для реализации бесконтактного тока обнаружения без отсоединения проводов, что безопасно, надежно и удобно. 3. Напряжение, ток, мощность, температура, емкость, процент оставшейся емкости, время работы отображается одновременно. 4, двойной релейный интерфейс, вы можете управлять зарядкой и разрядкой отдельно. 5, с перенапряжением заряда, разрядкой под напряжением, перегрузкой по току заряда, защитой от перегрузки по току разряда. 6. Можно запоминать функцию запоминания точки останова, включения и выключения питания, а также количество Ач и Втч до отключения питания.

Параметры проекта

Дисплей: 2,4 дюймовый TFT LCD дисплей Диапазон измерения самостоятельной мощности 6 В ~ 80 в Диапазон измерения 0 ~ 120 В при внешнем источнике питания Диапазон измерения входного тока 0 ~ 50A 100A 200A 300A 500A на выбор Внешнее напряжение питания 6-60 в Режим отображения 2,4 дюймовый цветной ЖК-дисплей Напряжение 0,01 В ~ 120 в Ток 0,1 а ~50A 100A 200A 300A 500A можно выбрать Емкость 0.001AH ~ 65000.00AH Энергия 0,000квтч ~ 9999 кВтч Время 0 ~ 100 часов Значение мощности 999 кВт Температура 1 ~ 100 °C Напряжение ± 1% + 2 слова Ток ± 2% + 5 слов Температура ± 1,5 ℃ Скорость измерения 5 раз/с Время задержки реле (0-60) с Расстояние связи открытый одна группа 10 метров OVP (защита от перенапряжения) 0,01 В ~ 120 в LVP (защита от пониженного напряжения) 0,01 ~ 120 в OCP (защита от перегрузки по току заряда) 0-500A NCP (защита от перегрузки по току при разряде) 0-500A Размер платы дисплея 87*49*14 (мм) Размер мерной пластины 114*54*28 (мм)

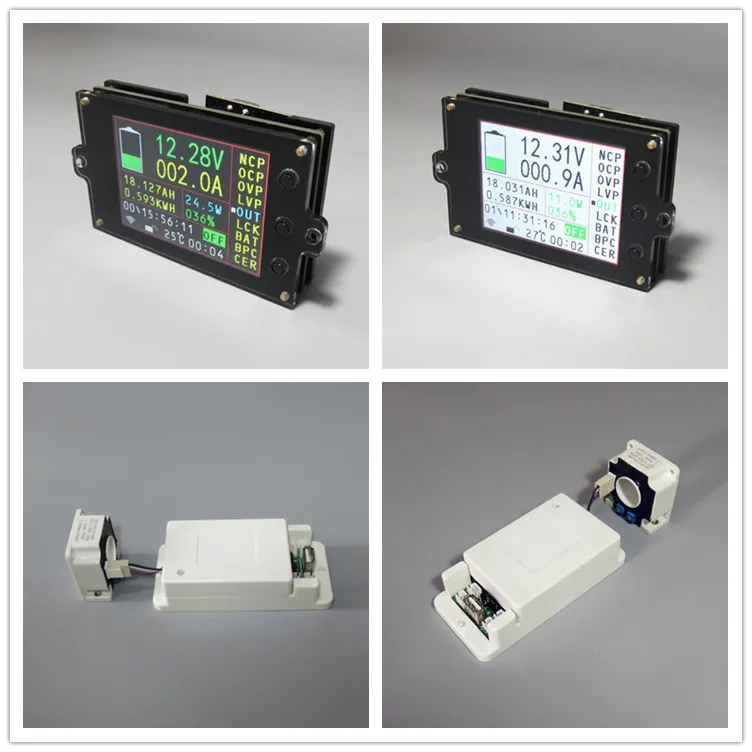

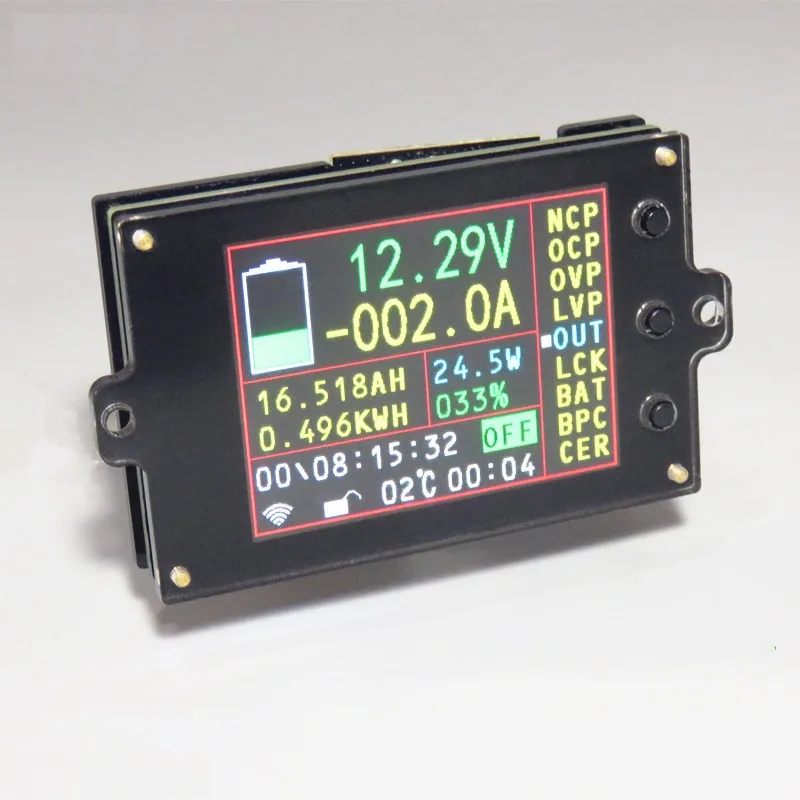

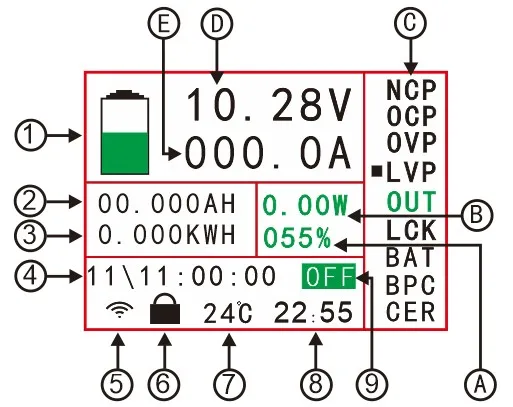

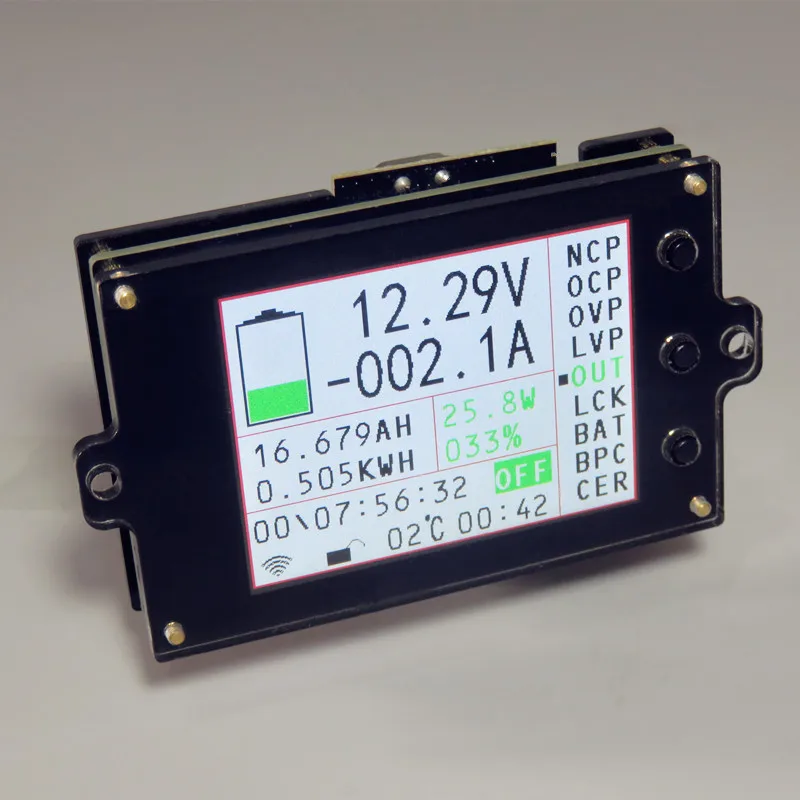

1 оставшаяся емкость аккумулятора колонка 8 накопленное значение одного времени работы Каталог состояния вывода 2 накопленных оставшихся Ач номер 9 3 накопленная энергия 4 Время, необходимое для полной зарядки или разрядки аккумулятора (рассчитывается исходя из тока заряда и разрядки и емкости) 5 индикатор сигнала беспроводной связи 6 клавишная индикация блокировки 7 измерение температуры в реальном времени

Процент от оставшейся емкости батареи

Значение мощности B

Каталог функций C

D фактическое значение напряжения

E фактический измеряемый ток

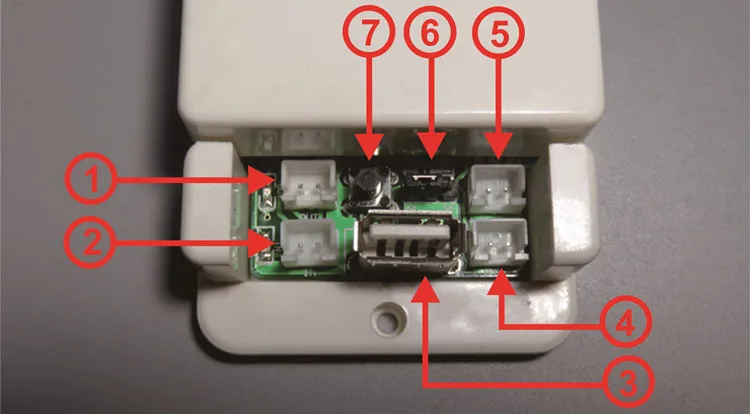

1 интерфейс управления реле разряда 2 интерфейс управления реле зарядки Интерфейс 3 USB2.0 (для блока питания панели дисплея) 4 интерфейса измерения напряжения 5 интерфейс внешнего источника питания 6 внешний источник питания и собственный выбор интерфейса питания Кнопка переключения 7 реле

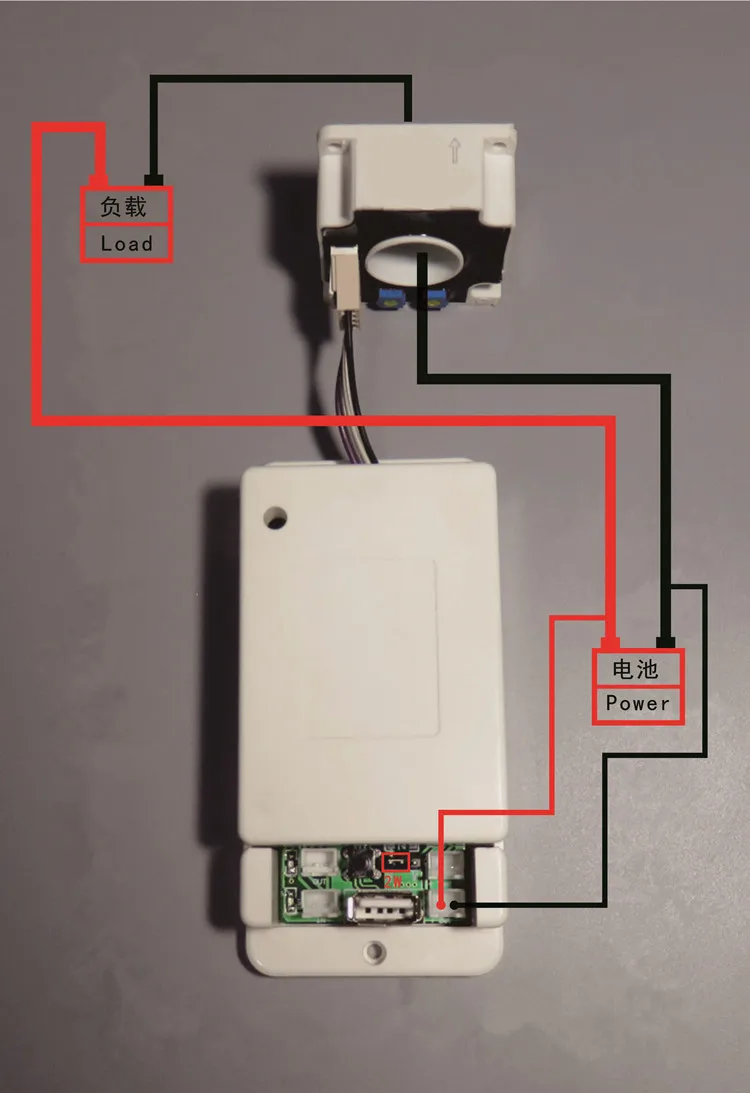

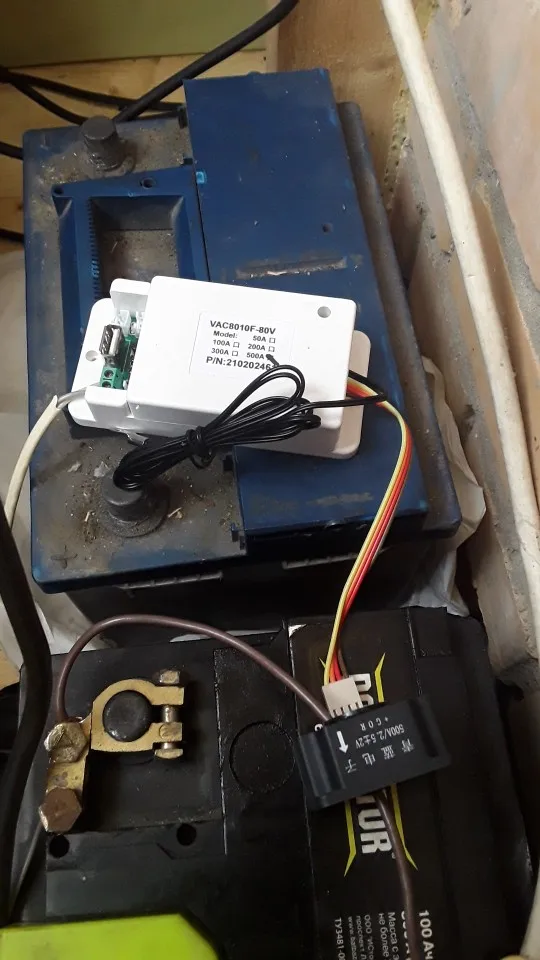

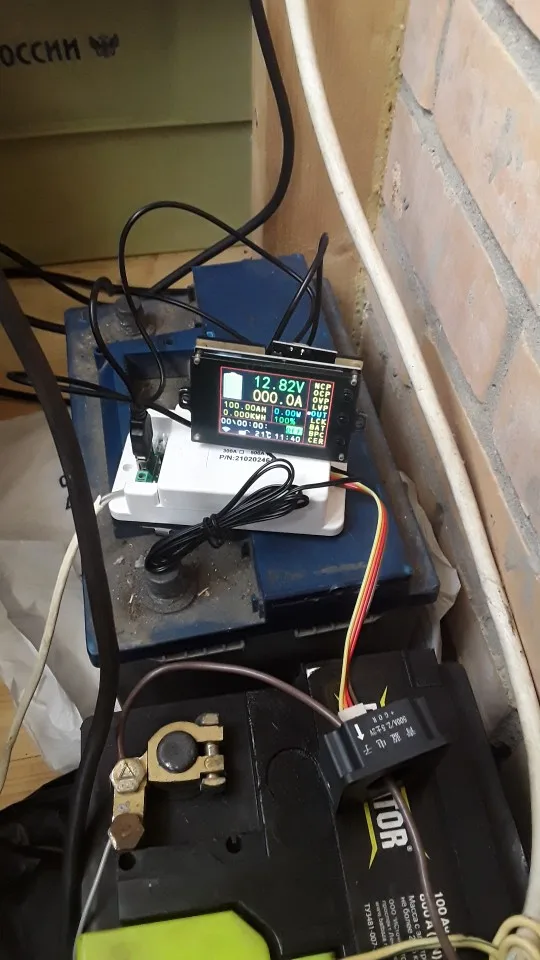

Проводка Примечание: Если измеряемое напряжение батареи (питание) (6-80) в диапазоне может быть аккумулятором (питание) собственный провод источника питания, если измеренное напряжение батареи больше 80 в или менее 6 в следует использовать для проводки внешнего источника питания; Если нет(6-80) Диапазон V, пожалуйста, не используйте собственную проводку источника питания, это может повредить измерительный прибор. (1) Собственная схема подключения источника питания Примечание: Если протестированный аккумулятор (источник питания) может работать с собственным напряжением питания (6-80 в) во время нормальной работы, сначала Настройте колпачок перемычки интерфейса выбора блока питания на «2 Вт», а затем подключитеПоложительные и отрицательные полюса аккумулятора (блока питания) подключены к порту измерения напряжения "+ Bat-"; обратите внимание, что "+" подключается к положительной клемме аккумулятора (блока питания), а "-" подключается к отрицательной клемме аккумулятора (блока питания). Положительные и отрицательные полюса блока питания не должны быть подключены.Неправильно или обратно, аккумулятор (питание) подключен к положительному полюсу нагрузки, отрицательному полюсу батареи (питание) подключается к отрицательному полюсу нагрузки через датчик холла. Когда ток проходит через датчик холла и стрелку включения датчика ХоллаКогда направление одинаково, измеряемый ток будет показывать положительное значение, в противном случае измеряемый ток будет показывать отрицательное значение.

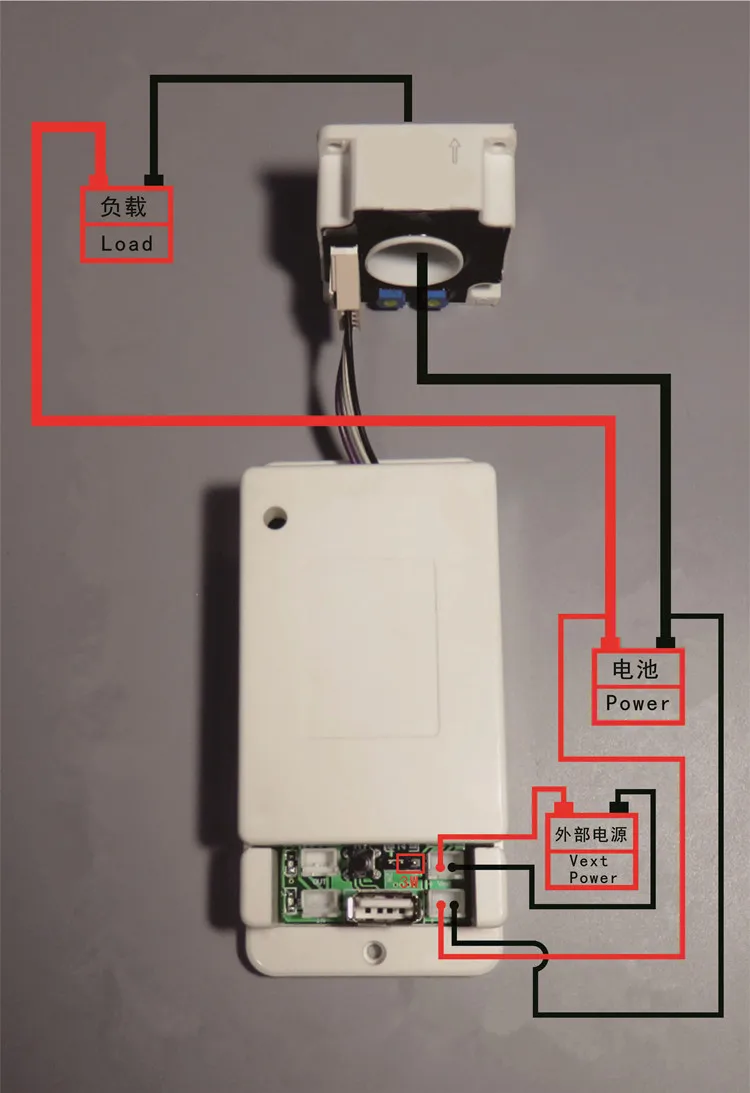

(2) схема подключения внешнего источника питания Примечание: Если диапазон напряжения испытываемого аккумулятора (источника питания) не находится в диапазоне (6-80 в) во время нормальной работы, можно использовать режим подключения внешнего источника питания. Сначала Отрегулируйте колпачок перемычки интерфейса выбора блока питания на «3 Вт» для подключения внешнего блока питания. Положительные и отрицательные полюса соединяются с "+ Vext-". Обратите внимание, что "+" подключается к положительному полюсу внешнего блока питания, а "-" подключается к отрицательному полюсу внешнего источника питания; затем подключите положительный и отрицательный полюса аккумулятора (блока питания) к порту измерения напряжения "+ Бат-" отдел, Обратите внимание на "+" подключенный к аккумулятору (питание) положительный, " - " аккумулятор (питание) отрицательный. Положительный и отрицательный полюсы батареи (источника питания) не должны быть подключены неправильно или обратно. Подключите положительный полюс аккумулятора (блока питания) к положительному полюсу нагрузки. Отрицательный полюс аккумулятора (блока питания) Подключается к отрицательному полюсу нагрузки через датчик Холла при прохождении через датчик холла. Текущего направления и направления стрелки включения датчика Холла, когда измеряемый ток будет отображаться как положительный, а измеряемый ток отображается как отрицательное значение.

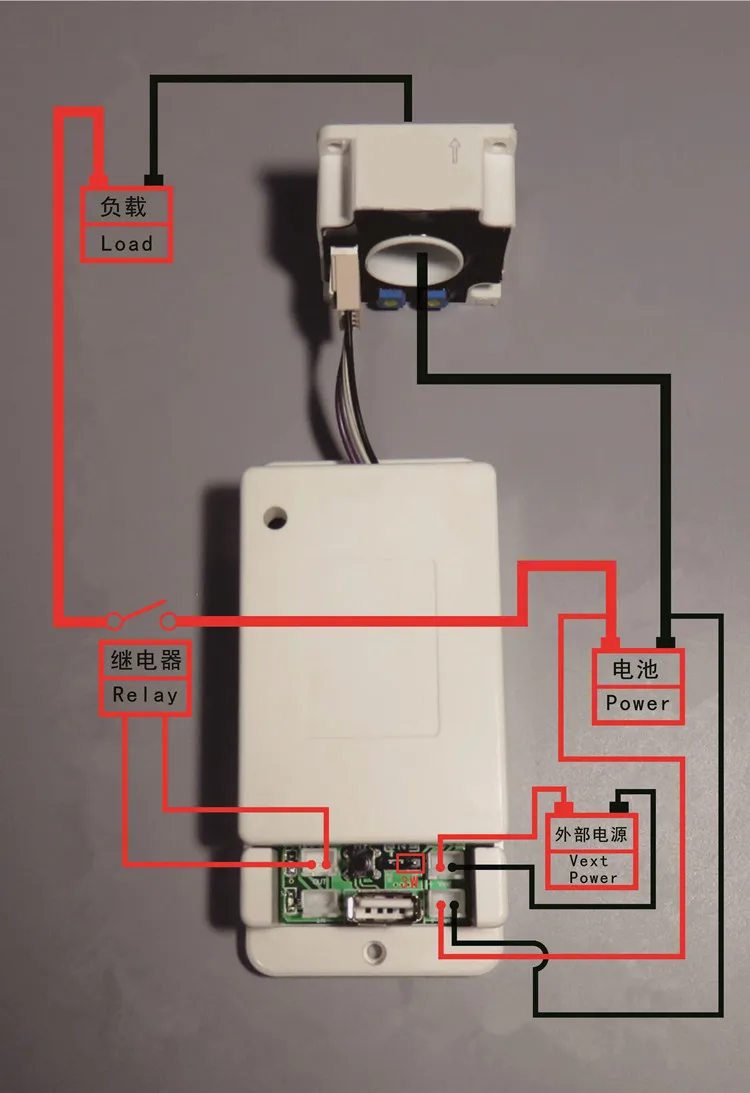

(3) схема проводки разрядного реле Примечание: Рабочая мощность реле обеспечивается внешним источником питания. Если он подключен к реле, он должен обеспечить внешний источник питания с таким же рабочим напряжением, как и реле. Подключите порт управления реле к интерфейсу регулятора разряда. Если вы хотите контролировать положительную сторону разряда, пройдите положительную линию через реле. Если вы хотите контролировать отрицательную сторону разряда, подключите отрицательную линию к реле. Когда реле включено, Выходная лампа Светильник горается, выключается при выключении в качестве напоминания.

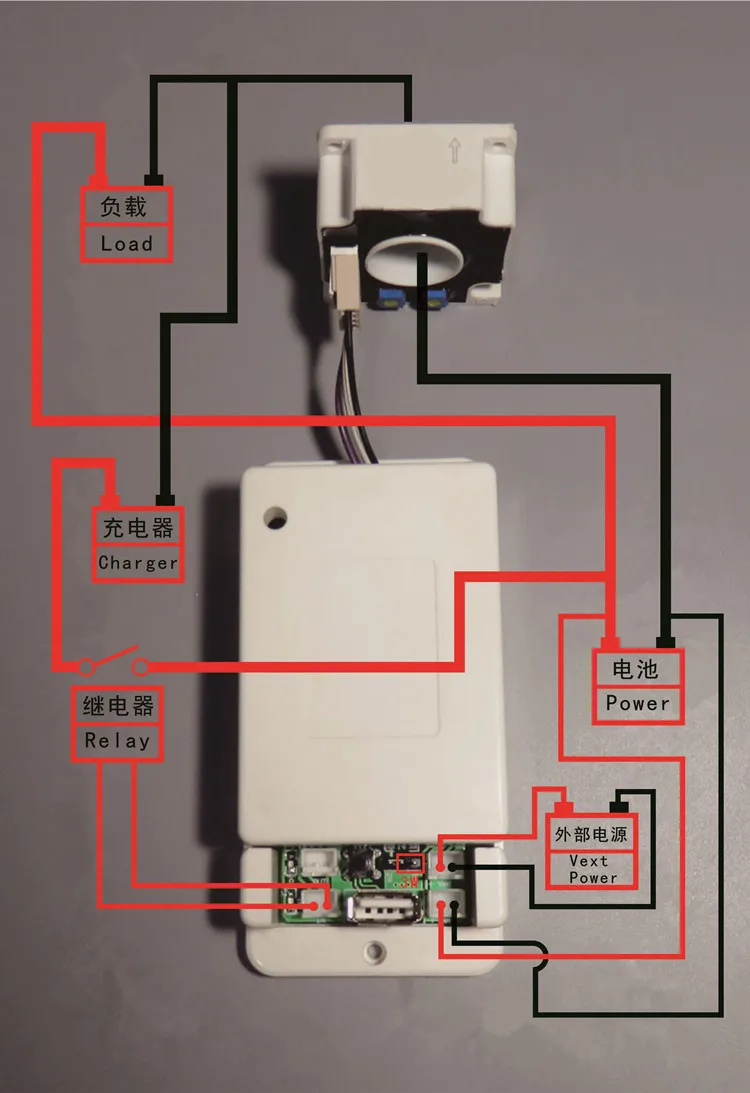

(4) схема подключения зарядного реле Примечание: Рабочая мощность реле обеспечивается внешним источником питания. Если он подключен к реле, он должен обеспечить внешний источник питания с таким же рабочим напряжением, как и реле. Подключите порт управления реле к интерфейсу контроллера зарядки. Если вы хотите контролировать положительную сторону зарядки, пройдите положительную линию через реле. Если вы хотите контролировать отрицательную сторону зарядки, подключите отрицательную линию к реле. Когда реле включено, «В» свет Светильник горается, выключается при выключении в качестве напоминания

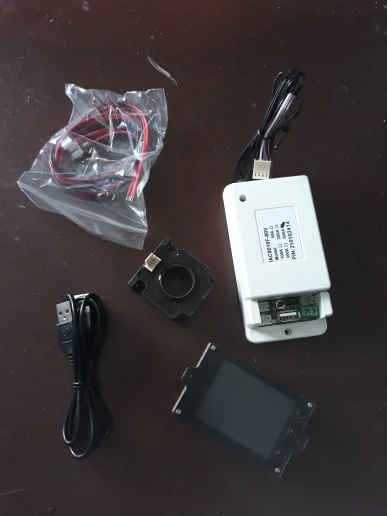

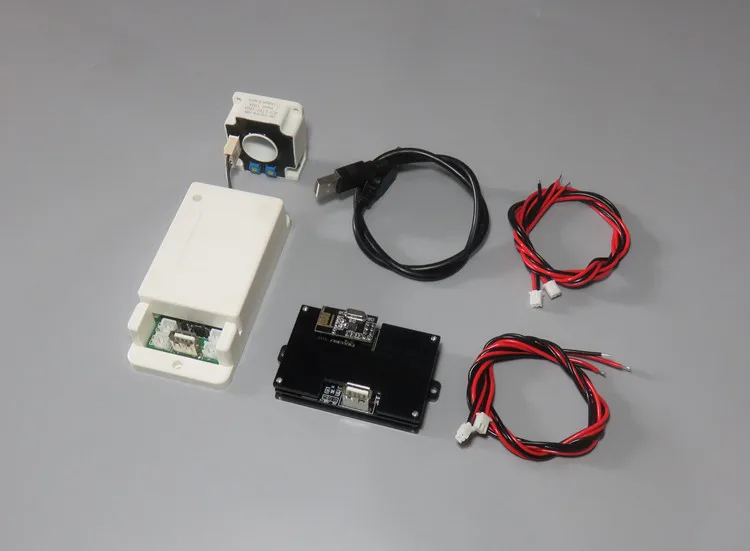

Посылка

Модуль дисплея 1 шт.

Кабель 2P 3 шт.

1 шт. usb-кабель типа «Папа-папа» 2,0

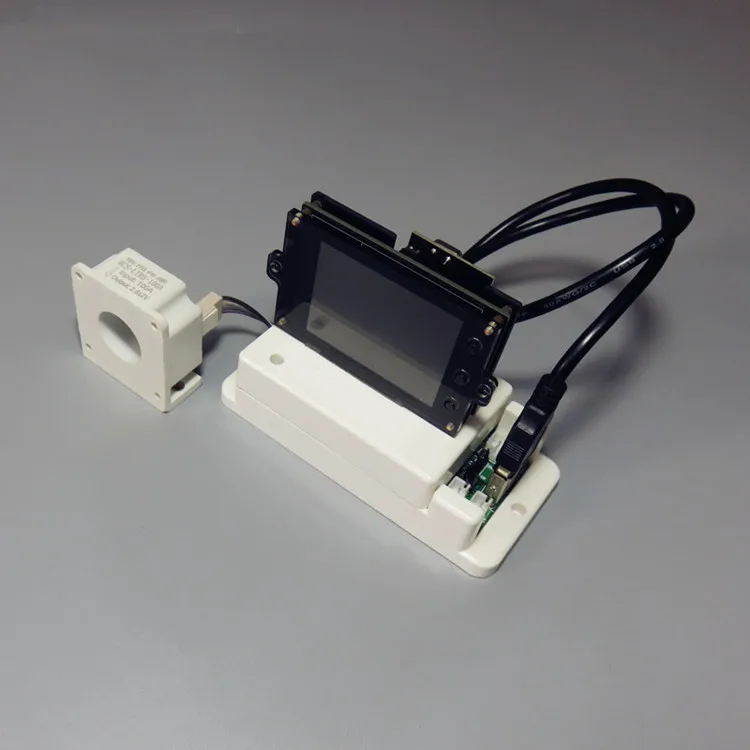

1 шт. тестовый модуль (включая 1 шт. тестовая плата 1 шт. Датчик Холла)
