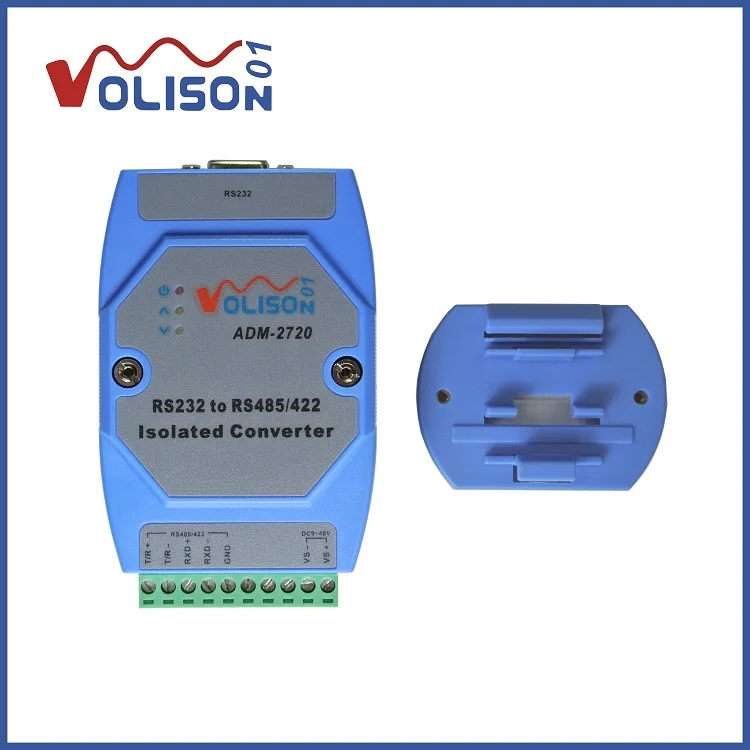

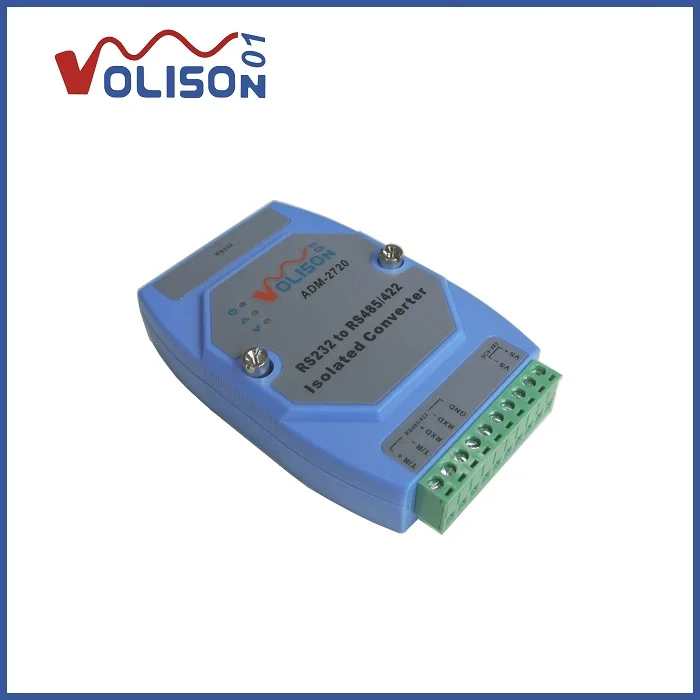

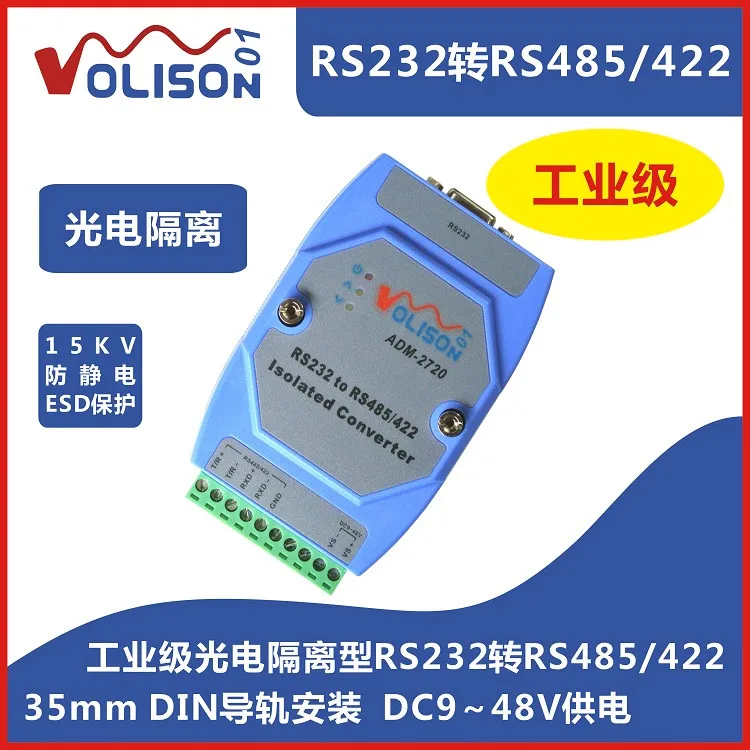

Оптоэлектронный изолированный активный преобразователь промышленного класса от RS-232 до RS-485/422
ADM-2720
Описание продукта
ADM-2720 предназначен для промышленной автоматизации связи, решает Интерфейс сигнала RS-232 в преобразователь фотоэлектрической изоляции сигнала RS-485/422, поддерживает максимальную скорость передачи до 115,2 кбит/с, интерфейс RS-485 использует технологию фотоэлектрической изоляции, схема защиты от перенапряжения молнии 600 Вт для обеспечения напряжения изоляции 1000 в может эффективно подавлять защиту от молнии и электростатическое напряжение. Различающая схема, используемая в рабочем режиме RS-485, может автоматически воспринимать направление потока данных и автоматически переключать включающую цепь управления, чтобы легко решить проблему задержки преобразования трансивера RS-485. Дальность передачи интерфейса RS-485 составляет более 1000 метров, а производительность стабильна. Широко используются в системе сбора дорожных платных пошлин, системе мониторинга дорог и системе сбора электроэнергии-это отличная производительность преобразования данных.
Параметры производительности
1. Совместим со стандартом RS-232, RS-485 TIA/ОВОС
2. Автоматическая передача и прием данных: RS232 три линии (TXD.RXD.GND) связи
3, Входной интерфейс: интерфейс RS-232 (родитель DB9), линия последовательного порта распределительной шины
4, Выходной интерфейс: RS-485/422, RS485 (T/R +, T/R-), RS422 (T/R +, T/R-, RXD +, RXD-)
5. Скорость связи:-кбит/с
6. Рабочая мощность: DC9-48V, 12 В постоянного тока мА (макс.) (можно подключить к источнику питания 24 В)
7. Грузоподъемность: RS485 может подключить 32 устройства к дороге
8. Расстояние связи: 1000 метров (1200BPS)
9. Светодиодные инструкции: питание, инструкции по направлению данных
10. Режим работы: асинхронный полудуплекс (RS-485), асинхронный полный дуплекс (RS-422)
11. Фотоэлектрическая Изоляция: изоляционное напряжение 1 кврмс/500 В постоянного тока, изолированный модуль постоянного/постоянного тока
RS-485/422 обеспечивает перенапряжение молнии для защиты от электростатического напряжения 600 Вт, 15 кВ
12, электрический интерфейс: RS232 (DB9), RS-485/422 (8-ядерный Промышленный терминал), источник питания (2-ядерный Промышленный терминал)
13. Среда передачи: витая пара или экранированная линия
14. Способ установки: монтаж направляющей DIN 35 мм
15. Размер конструкции: 103x72x27 (мм), Длина x Ширина x высота (миллиметр)
16. Использование окружающей среды: от-20 C до 75 C, относительная влажность от 5% до 95%
