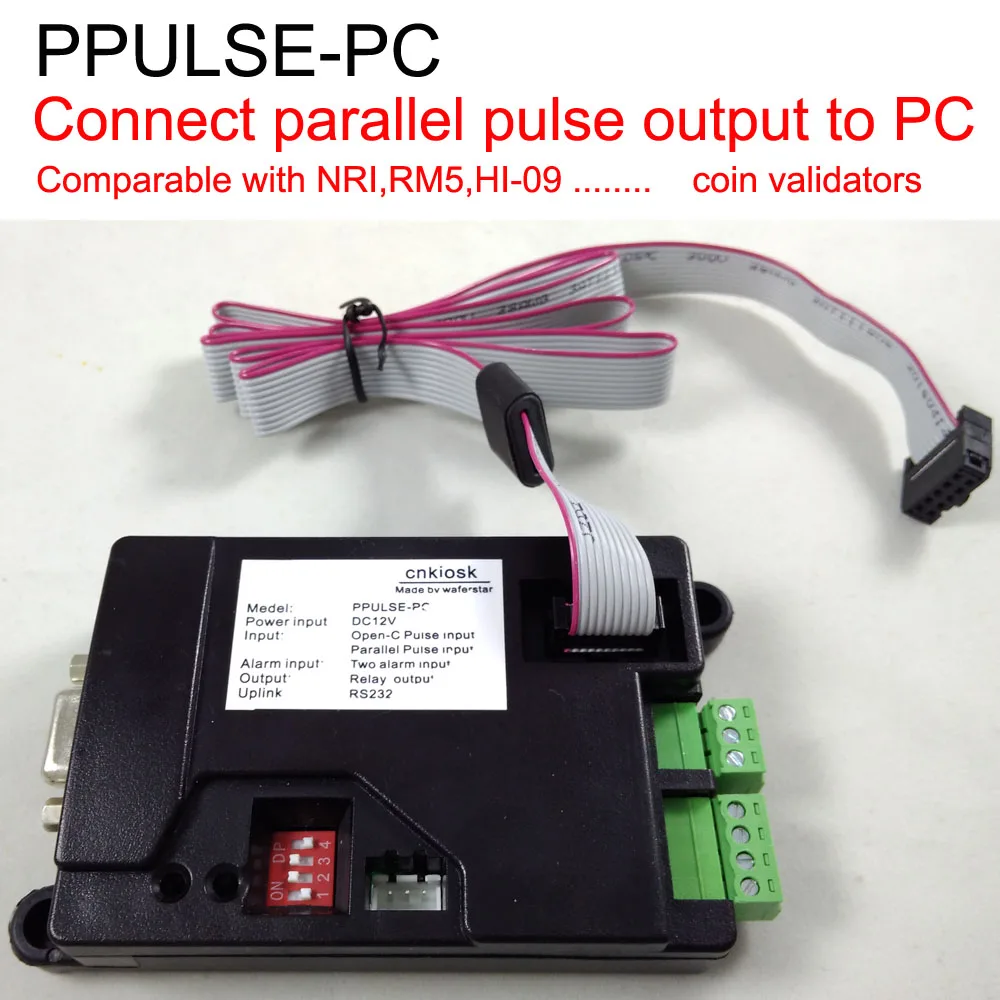

Параллельный импульсный монетоприемник для ПК интерфейс PPULSE-PC для торговых автоматов, киосков, киосков компьютеров
Совместим с comemo, NRI, HI-09. ... Валидаторы монет
-- Один параллельный импульсный вход comemo или NRI устройство для проверки монет-- Один Универсальный Приемник монет импульсного типа или входной порт приемника купюр-- Два сигнальных входа, могут использоваться для контроля состояния машины (сообщит о состоянии ПК)-- Одним релейным выходом можно управлять с помощью команды RS232-- Выход RS232 на компьютер
Список протестированных устройств и параллельные импульсные Контакты:Коместеро: RM5,NRI: C-13,WEIYA: HI-09

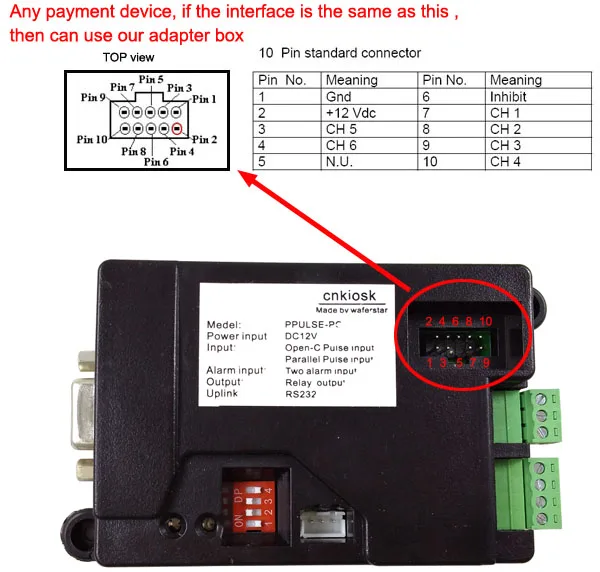

На самом деле любой устройство для проверки монет, если это параллельный импульсный выход, а контакты разъема такие же, как на следующем изображении: (это стандартный разъем для многих типов монетоприемников)
Упаковочный лист:
1. Плата адаптера COM-порта версии PPULSE-PC
2. Один кабель для монет PPULSE-PC-RM5 или NRI GL-13, монетоприемник HI-09, один кабель для универсального монетоприемника
Обратите внимание!

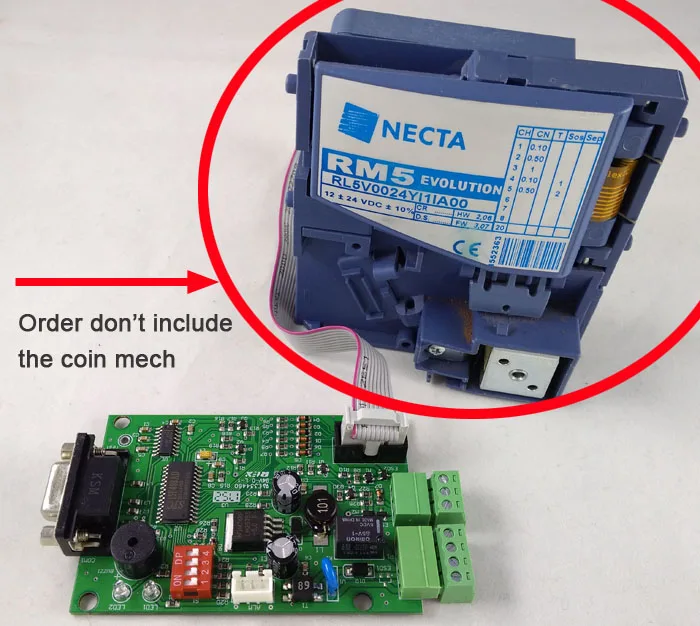

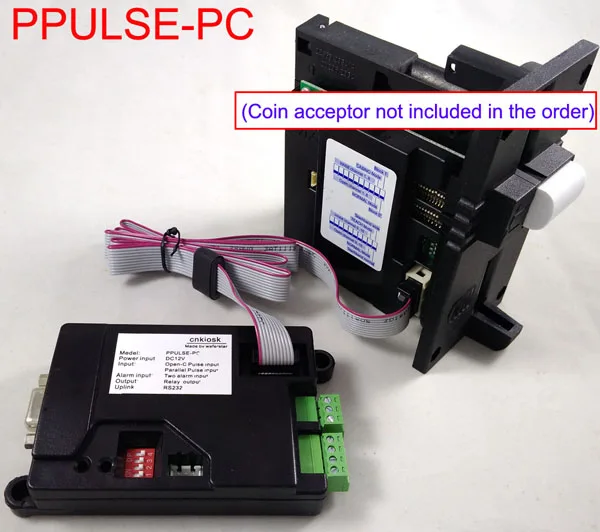

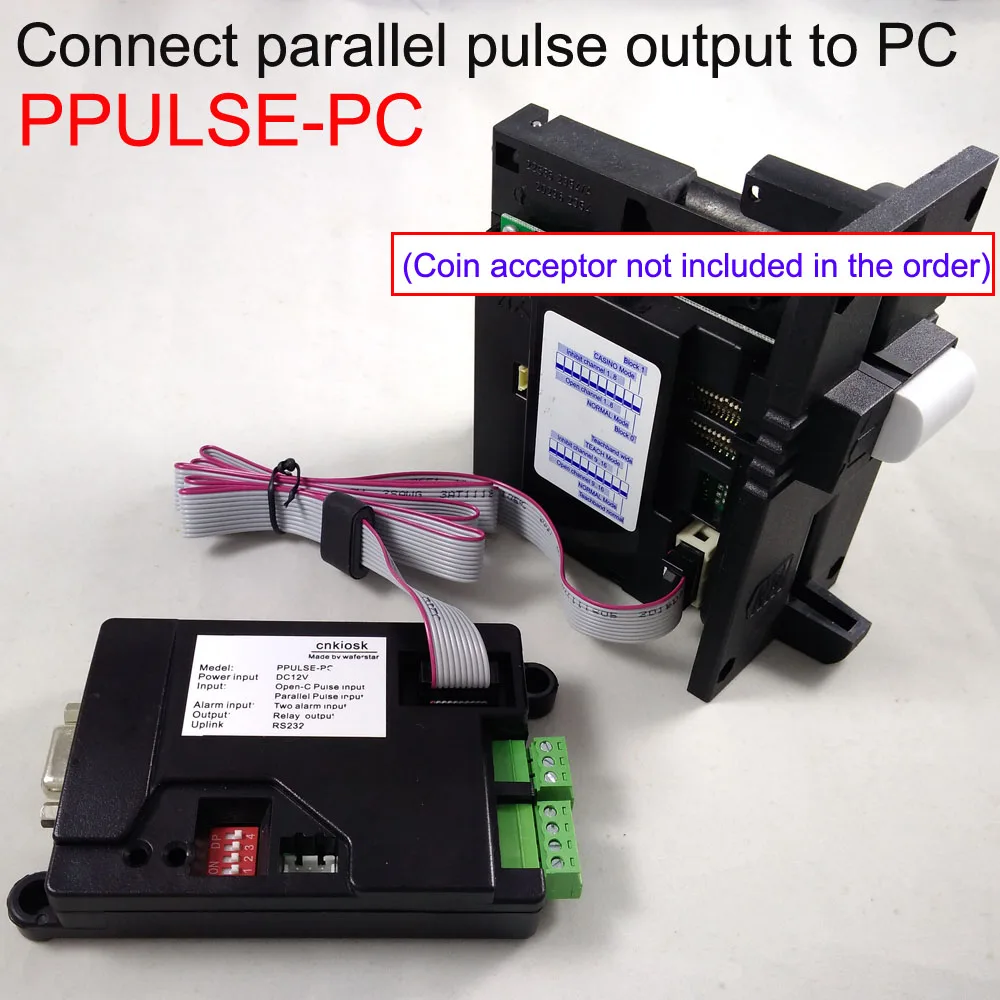

1. Для этого заказа в комплект не входит приемник монет или купюроприемник, только эта плата PPULSE-PC; На рекламной картинке приемник монет используется только для демонстрации соединения платы PPULSE-PC
2. Для этого PPULSE-PC используется для преобразования импульсного монетоприемника в данные RS232. Не используется для программирования приемника монет. Не думайте, что это программатор монетоприемника
Вход тревоги: IN1 и IN2 можно использовать для подключения к нему двух входных типов переключателей для контроля состояния и сообщения о состоянии ПК.
Если ПК не смог связаться с коробкой адаптера, приемник монет будет блокирован.
Обратите внимание: для этого заказа в комплект не входят акцептор монет, мех для монет или купюроприемник, этот заказ только для платы адаптера PPULSE-PC

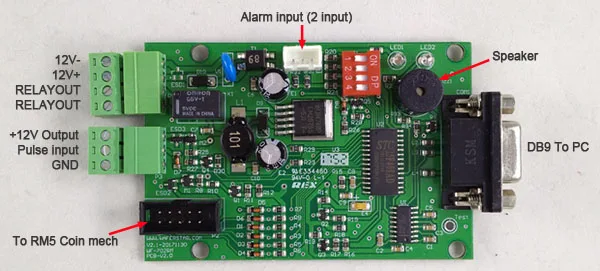

PPULSE-PCИмпульсный интерфейсный модуль для большинства приемников монет импульсного типа и приемников купюр. У него есть специальное гнездо для подключаемого монетоприемника RM5. И будет сообщать разные данные в соответствии с различными импульсными каналами от RM5 coin mech.
PPULSE-PC имеет встроенный порт RS232 на своем порте связи восходящего канала для соединения с последовательным портом на ПК и порт нисходящего канала с подавляющей линией для соединения с отдельными валидаторами.

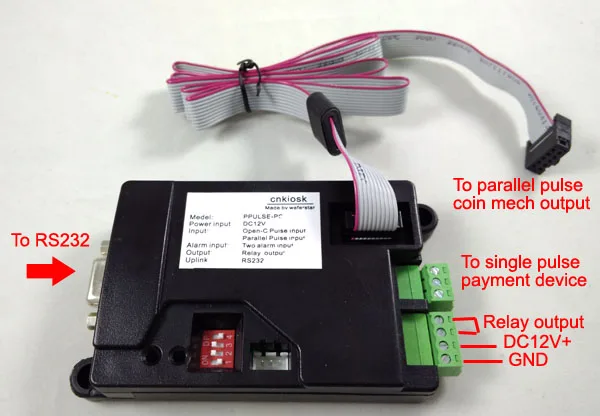

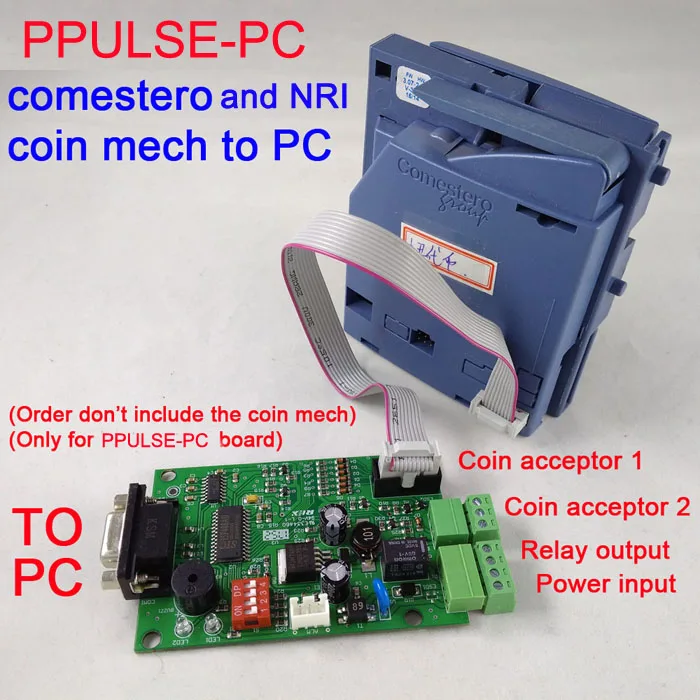

PPULSE-PC-это Входное устройство для оплаты двухканального импульсного типа. Вы можете подключить механический Монетный приемник comemo RM5 и один дополнительный приемник монет с импульсным интерфейсом или приемник купюр.
(Для MDB типа устройство для проверки монет и купюроприемника к ПК, пожалуйста, проверьте:Адаптер MDB-PC)
1,0 введениеPPULSE-PC-это модуль интерфейса RS232 для большинства моделей монетоприемников. PPULSE-PC имеет встроенный порт RS232 на своем порте связи восходящего канала для соединения с последовательным портом на ПК и порт нисходящего канала с подавляющей линией для соединения с валидаторами.С PPULSE-PC конечный оператор может рассматривать все различные виды валидаторов как стандартное устройство RS232 и может сосредоточиться на реальной работе валидатора, а не на утомительной работе интерфейса из-за несоответствия оборудования. На платформе ПК разработчик программного обеспечения может легко программировать валидаторы через PPULSE-PC с распространенными компьютерными языками, такими как Visual Basic / C ++.
2,0 СовместимостьPPULSE-PC-это 100% функциональность, совместимая с WF-700. С DIP-переключателем можно настроить более универсальную конфигурацию для взаимодействия с более чем 90% наиболее часто используемых валидаторов банкнот/монет, найденных на рынке.
3,0 сообщенийЭтот интерфейс представляет собой трехпроводный интерфейс с использованием линии передачи (TXD), линии приема (RXD) и общей линии. Ведущая машина считается основным устройством. PPULSE-PC является ведомым устройством, которое отвечает только на опросы (или запросы) от ведущего устройства.В этой опрошенной системе мастер запрашивает информацию от PPULSE-PC с периодической скоростью. Эта скорость может быть такой же быстрой, как каждые 300 миллисекунд или такой же медленной, как время истечения, определенное таймером блокировки. Более быстрые ставки более желательны, так как общая производительность системы (с точки зрения счетов/монет в минуту принимается) будет выше при высокой опросной системе.PPULSE-PC имеет функцию таймера блокировки, которая отключит приемник, если указанная скорость опроса не будет достигнута. Другими словами, если хост-система слишком занята, чтобы идти в ногу с желаемой минимальной скоростью опроса, WF-702RM переведет приемник в отключенный режим. Приемник будет включен снова, как только сообщение возобновится.
Скорость передачиСтартовая бита
Биты данных
Паритет
Стоп-бит
9600 BPS
1
8
Нет
1
Спецификация оборудования.
МощностьВходВыходКабель
Размеры
Вес
12 В постоянного токаПотребляет Ток холостого хода <0,05 А0,5 А за 1 сек. При приеме монет
(Не включая ток для купюроприемника и купюроприемника)
Монетоприемник RM5 и пульсМонетоприемникДва сигнальных входаРелейный выход
Стандартный компьютерный серийный кабель
Прибл. 115x67x24 мм
Прибл. 115 г
