Описание:
Функция:
Высокоточный цифровой дисплей, интеллектуальный регулятор температуры, регулятор термостата, таймер задержки, релейный переключатель времени, в основном используется в циркуляции горячей воды, управление системой возврата воды и в других случаях. Цифровая трубка в режиме реального времени для измерения температуры в зоне высокой и низкой температуры. Из-за высокой и низкой температуры разницы между температурой и заданным значением температуры, и нижнего предела разницы температур для управления выходом реле, реализовать холодный, тепловой цикл, улучшают тепловую эффективность. Работа и блок питания управления используются для изоляции блока питания, а колебания напряжения пульта управления предотвращены от запуска и остановки большого силового оборудования.
Особенности:
Мини-регулятор температуры.
С большим и четсветодиодный ным дисплеем для лучшей читаемости.
Широкий диапазон измерения температуры.
Управление нагревом и охлаждением.
Функция калибровки температуры.
Функция защиты времени задержки.
Все параметры можно настроить по умолчанию после короткого замыкания.
Используется для Бытовая морозильная камера, резервуары для воды, холодильник, промышленный охладитель, бойлер, пароварка, промышленное оборудование и другие системы с температурным контролем.
Характеристики:
Дисплей: светодиодный цифровой дисплей
Тип реле: SRD-12VDC-SL-C
Напряжение питания: 12 В постоянного тока
Релейный выход-это пассивный контакт, обезвоженное состояние выходного сигнала (выходной выход без заряда), вы можете контролировать линию в пределах 5А на выключенном
Датчик температуры: Датчик DS18B20
Диапазон измерения температуры:-40,0 ~ 125,0 °C
Точность измерения: 0,1 градусов Цельсия
Верхняя и нижняя предельная температура может быть установлена в диапазоне: 0 ~ 125 °C (регулируется)
Точность управления: 0,1 градусов Цельсия
Время задержки регулируется от 0,01 секунд (10 мс) до 999 минут

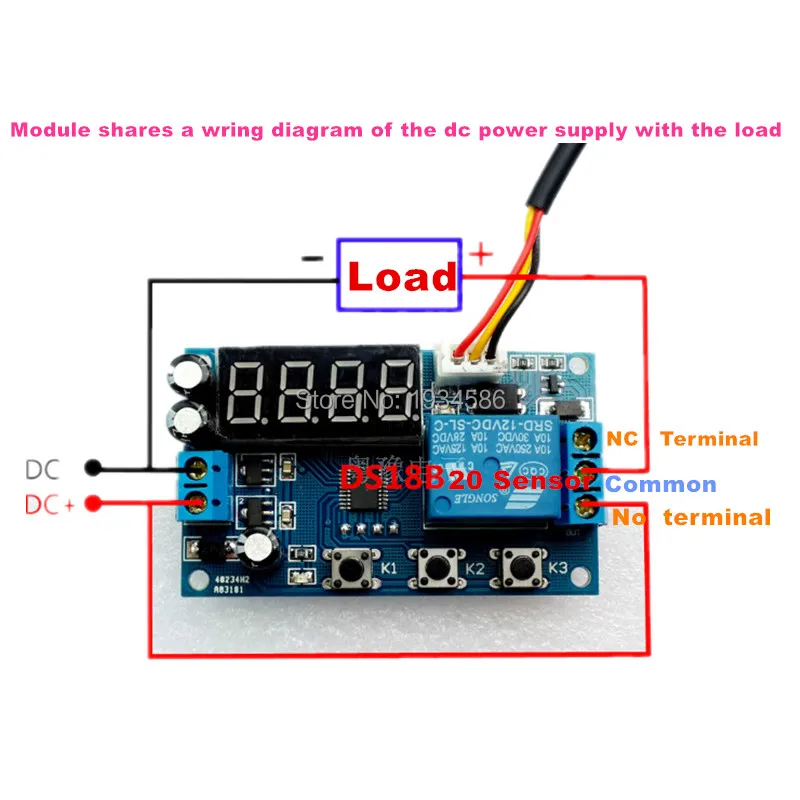

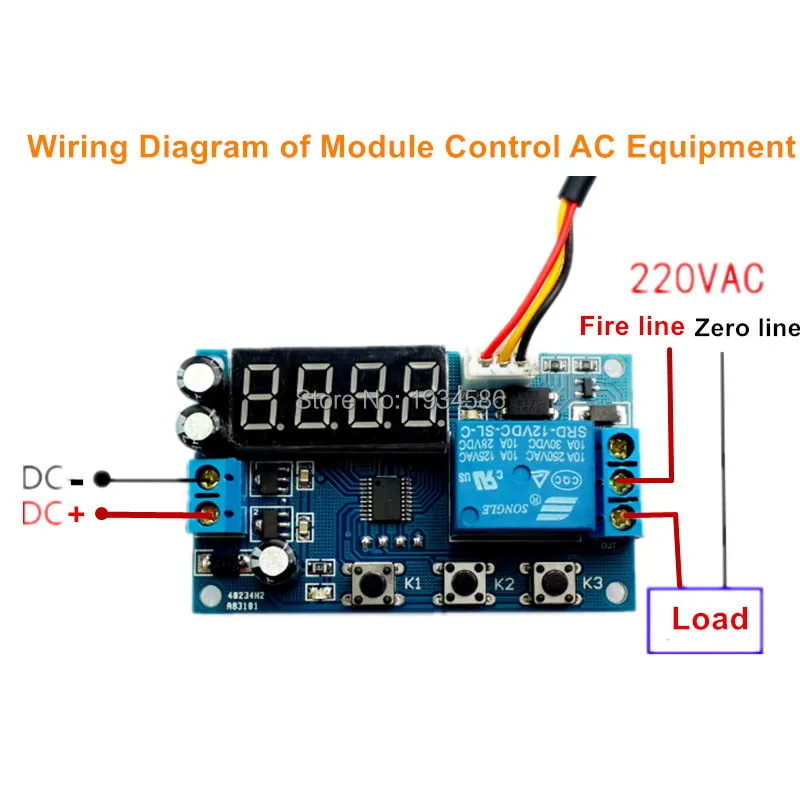

Описание порта терминала:
DC-: Питание отрицательный вход DC +: питание положительный вход (затем питание постоянного тока 12 В)
Нормально замкнутое реле: нормально открытое реле COM: общее реле

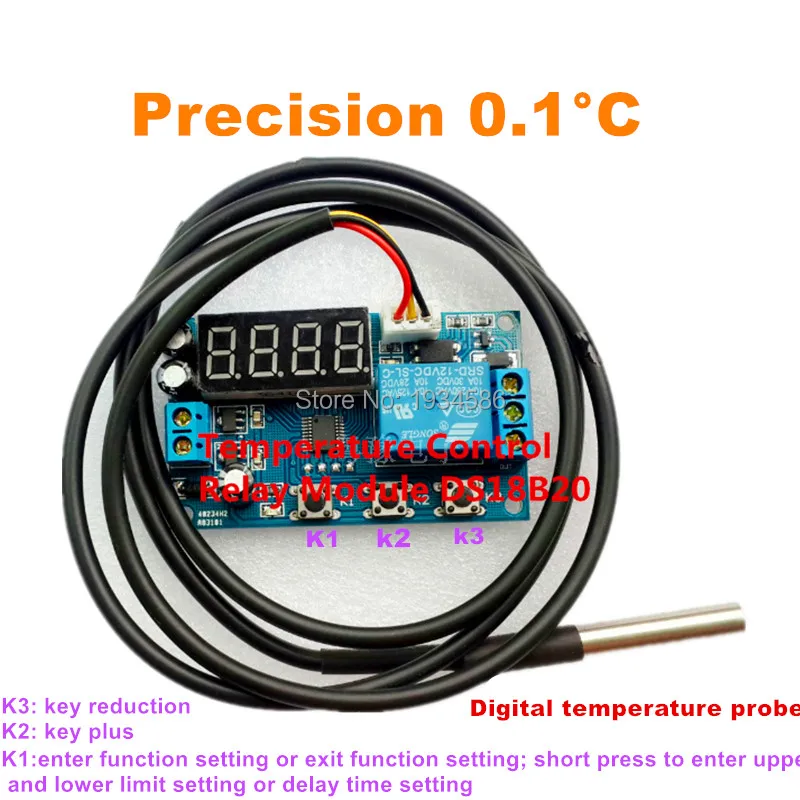

Описание настройки клавиш:
K1: Нажмите и удерживайте в течение 2 секунд, чтобы войти в настройку функции или функции выхода; Короткое нажатие, чтобы войти в верхний и нижний настройки ограничения или задержки настройки времени
В режиме от P-1 до P-4: нажмите на цифровую трубку K1 для вспышки, K2, K3 Установите первый набор пороговой температуры T1, затем нажмите на цифровую трубчатую вспышку K1, K2, k3 установить второй комплект пороговой температуры T2;
В P-5Режим: Нажмите мигающую цифровую трубку K1, K2, K3 Установите пороговую температуру T1, затем нажмите мигающую цифровую трубку K1, K2, K3 установите время задержки
K2: ключ плюс
K3: уменьшение ключей
Описание функций:
P-1: контроль охлаждения: когда измеряемая в реальном времени температура ниже T1, реле тянется выше выключенного реле T2;
P-2: контроль нагрева: когда измеряемая в реальном времени температура выше T2, реле выключается, реле T1 выключено;
P-3: контроль постоянной температуры: когда измеряется температура в реальном времени между T1 и T2, реле тянет, другой чехол реле выключен;
P-4: контроль постоянной температуры: когда измеряется температура в реальном времени между T1 и T2, реле выключено, другой чехол реле вытягивается;
P-5: одноточечное управление и установка времени задержки: измеряемая температура в реальном времени ниже T, подтягивание реле, выше T, выключение реле
Описание десятичной единицы измерения времени:
A. X.XX Десятичная точка в сотнем диапазоне времени: от 0,01 до 9,99 секунд
B. X X.X Десятичная точка в десяти, диапазон времени: от 0,1 до 99,9 секунд
C. XXX без знака после запятой, диапазон времени: от 1 секунды до 999 секунд
Д. ХХХ. Десятичные знаки в одном диапазоне времени: от 1 минуты до 999 минут
1) можно установить время задержки, чтобы предотвратить удар на выходе, повреждение всей цепи. Например, температура выше 30 °C, реле отключено, после задержки реле не будет немедленно отключено, а затем задерживать температуру, если снова ниже 30 °C, реле не будет двигаться, только температура выше 30 °C, время будет отключено.
2) точность измерения до 0,1 °C, режим ожидания K3, отображение длительного отключения, снижение энергопотребления
Посылка входит
Терморегулятор высокой точности DS18B20, 1 шт. * 12 В
