USR-TCP232-304 модуль преобразователя сервера RS485 в Ethernet с последовательным портом, Поддержка DHCP DNS для промышленной автоматизации

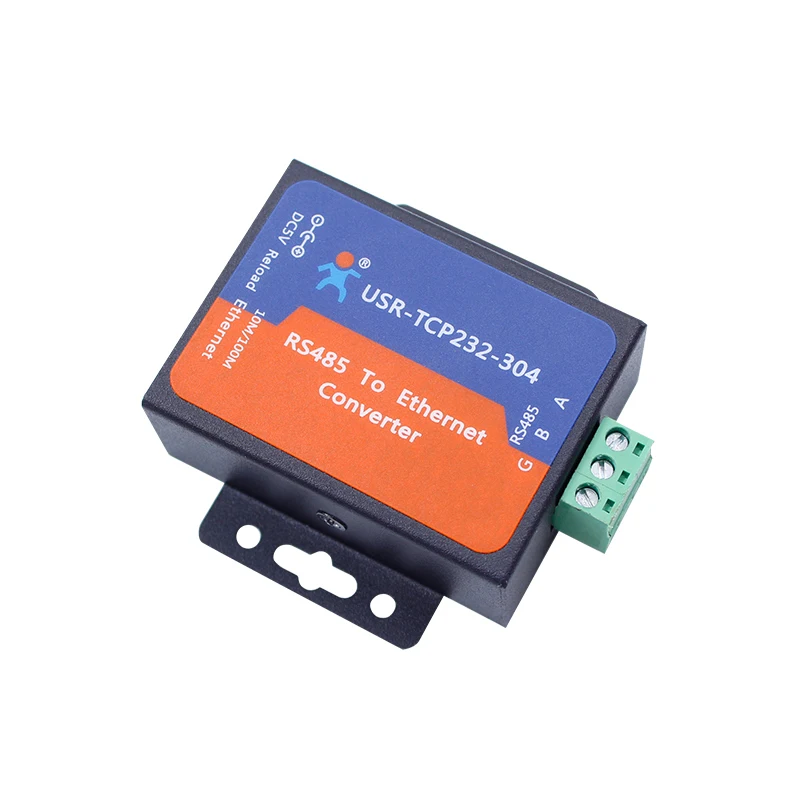

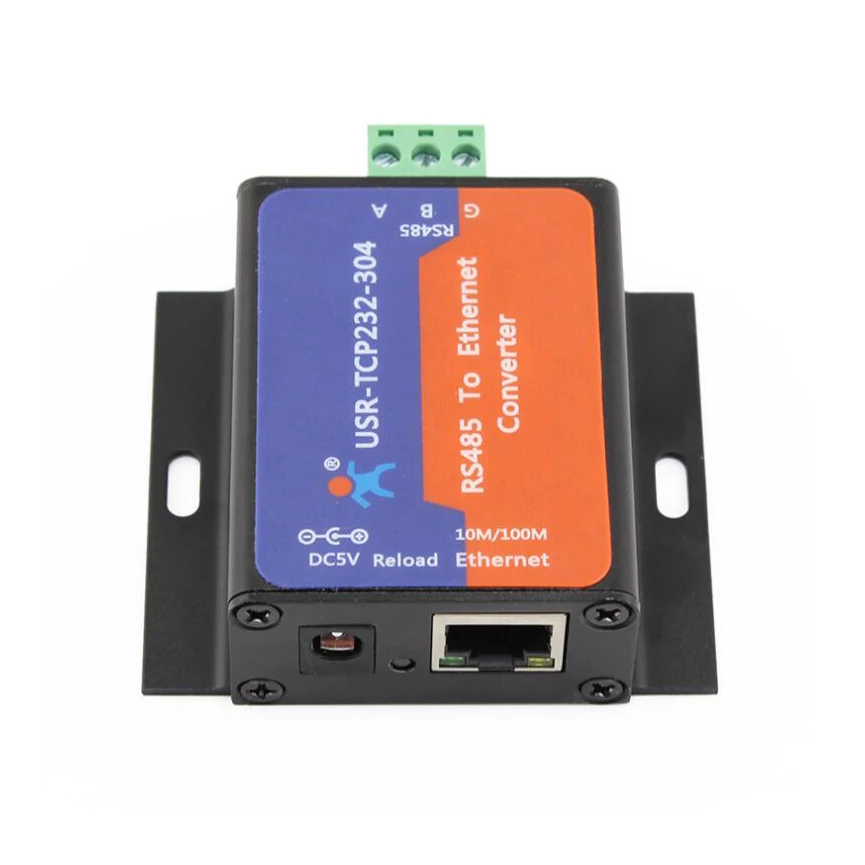

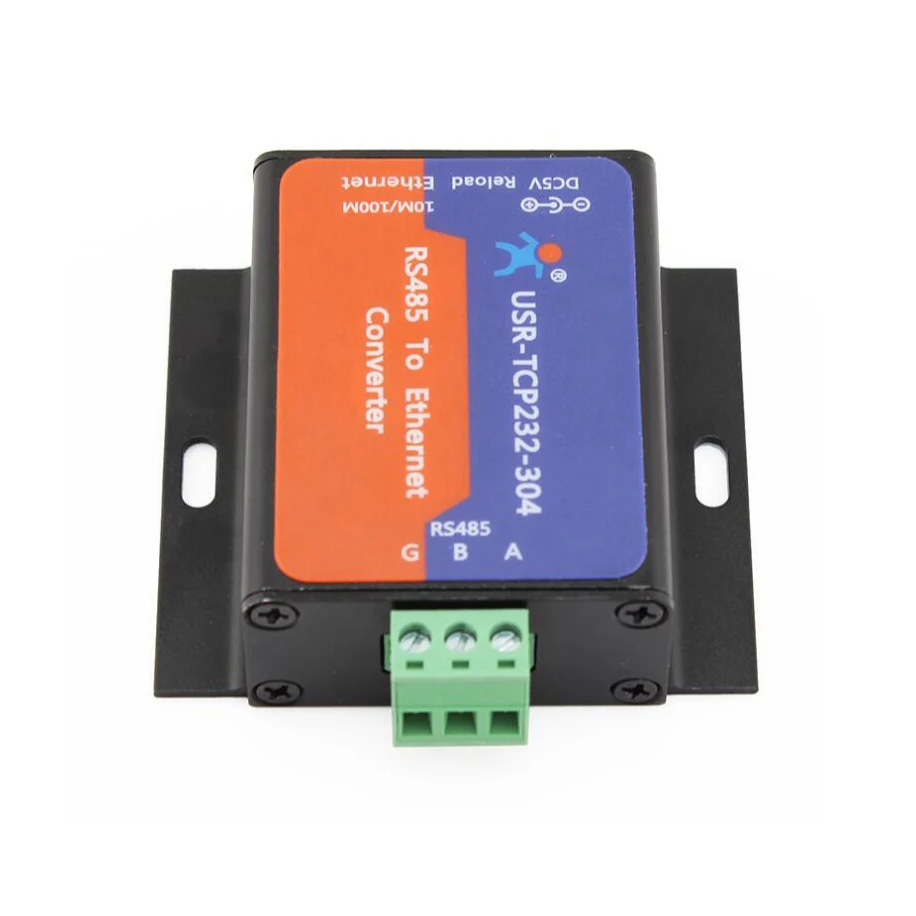

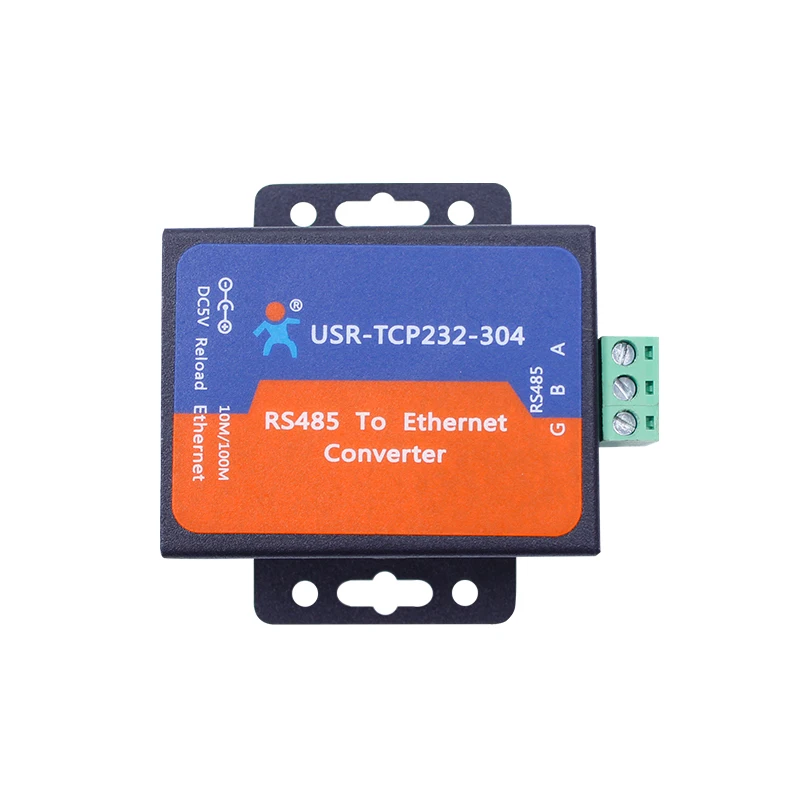

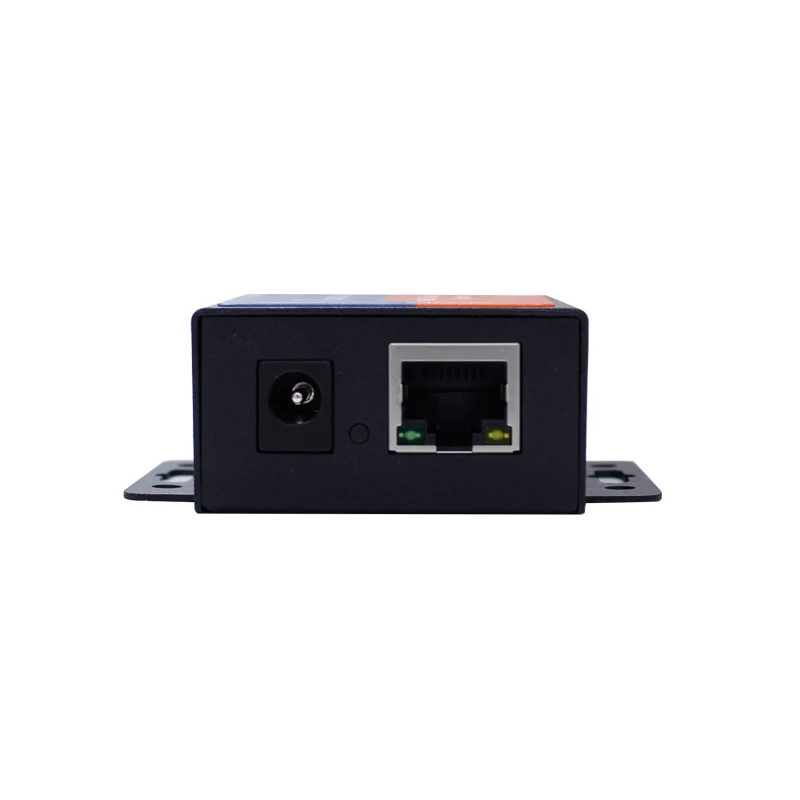

USR-TCP232-304 1 порт RS485 преобразователь Ethernet

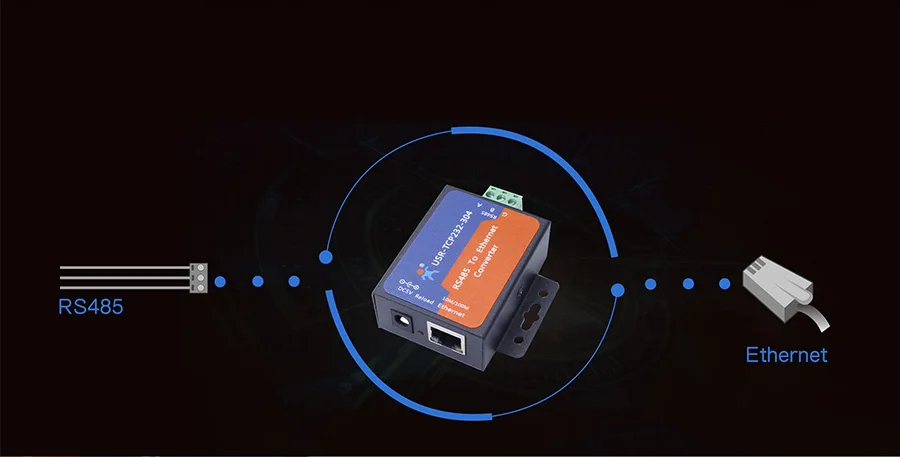

1-портовый RS485 к преобразователь Ethernet USR-TCP232-304 может передавать данные прозрачно между TCP/IP отпечатков пальцев и RS485. RS485 преобразователь Ethernet USR-TCP232-304 широко используются для промышленной автоматизации. Простая конфигурация и простота в использовании.● Один RS485 преобразователь Ethernet● Компактный, легкий● Порт RS485, экономичный● Постоянный ток 4,75-7 в● Подключение к клиенту: от 1 до 16 в режиме TCP сервера● Поддержка TCP сервера/клиента, UDP сервера/клиента, виртуального COM

Информация о системе

Процессор

TI Cortex-M0

Ethernet

Номер порта

1.

Стандарт интерфейса

RJ45

Ставка

10/100 Мбит/с, MDI/MDIX, автоматическое переключение между перекрестным и прямым подключением

Защита

2 кВ изоляция электромагнетизма, оболочка изоляция Блокировка

Сетевой протокол

IP, TCP, UDP, DHCP, DNS, https, ARP, ICMP

Буфер

Отправка: 6K байт, получение: 4K байт

Серийный порт

Номер порта

1.

Стандарт интерфейса

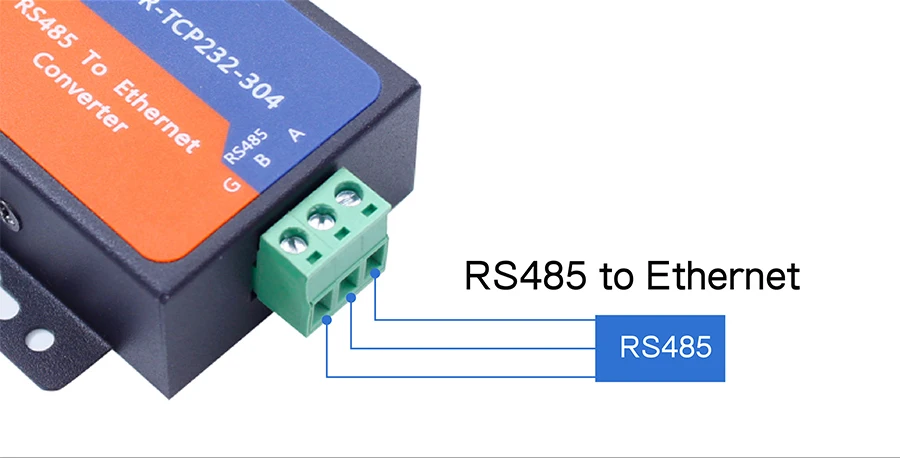

RS-485: 3 провода (A +, B-, GND)

Бит данных

5, 6, 7, 8

Стоп-бит

1, 2

Контрольный бит

Нет, даже, нечетный, пространства, Марка

Скорость передачи данных

600 bps ~ 230,4 Kbps

Управление потоком

Null

Буфер

Получение: 800 байт

Программное обеспечение

Виртуальный Серийный (USR-VCOM)

Windows 2000 или выше (32 бит/64 бит)

Конфигурация

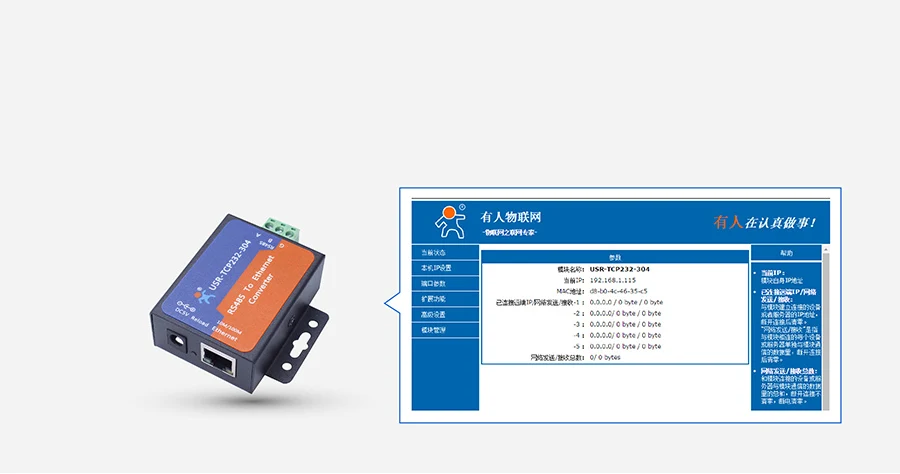

Компьютерная настройка программного обеспечения, последовательная команда, Встроенная веб-страница

Основной параметр

Размеры

71x60x25 мм

Рабочая температура.

-25 ~ 75 °C

Температура хранения.

-40 ~ 105 °C, 5 ~ 95% относительной влажности

Входное напряжение

Постоянный ток 4,75 ~ 7 в

Рабочий ток

150 мА @ 5 В

Мощность

<1 Вт

Больше

Гарантия

Аксессуар

5В 1A источник питания (опционально)

Сертификат

Ce/fcc/rohs

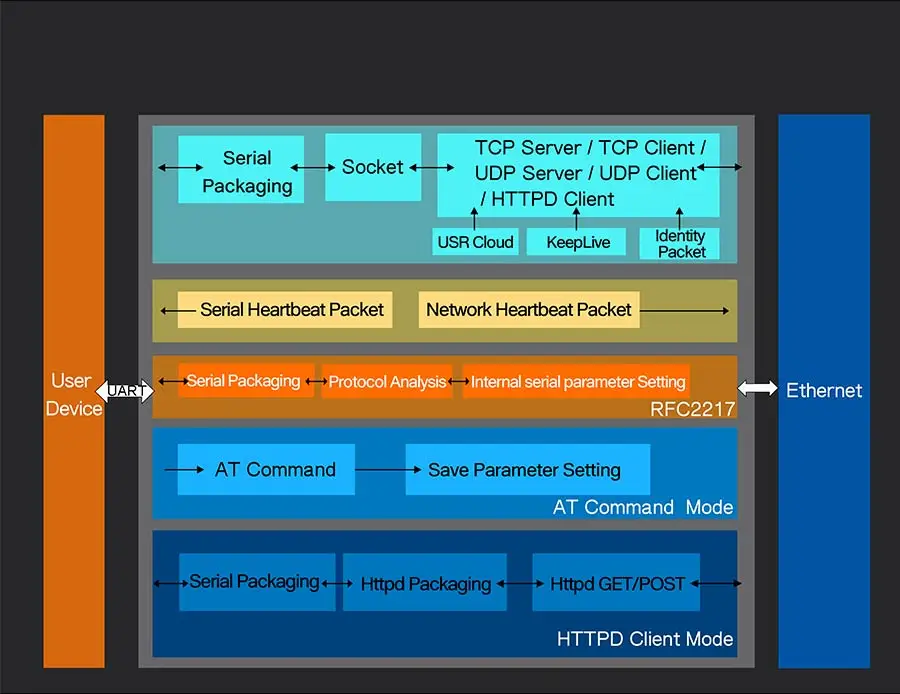

Функциональная схема

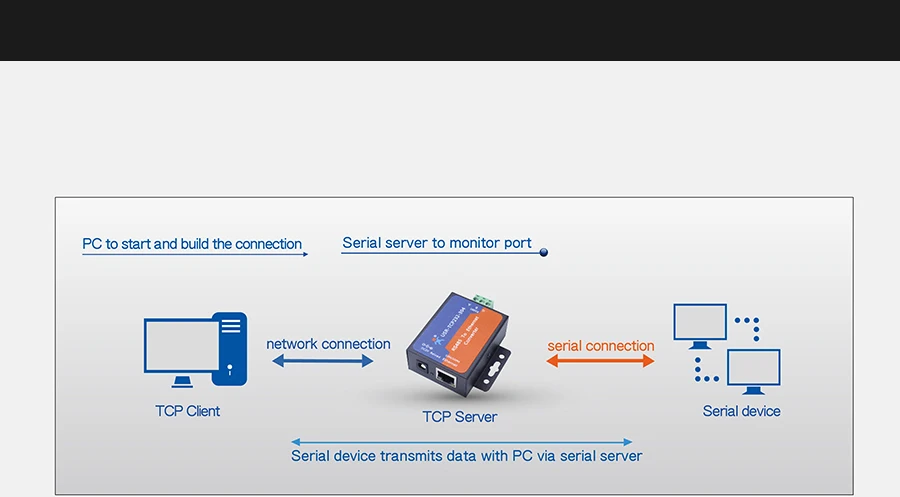

TCP сервер

RS485 преобразователь Ethernet USR-TCP232-304 контролировать заданный порт и ждать подключения Клиента TCP. Данные от серийного устройства передадут всем успешно подключенным клиентам TCP через USR-TCP232-304.

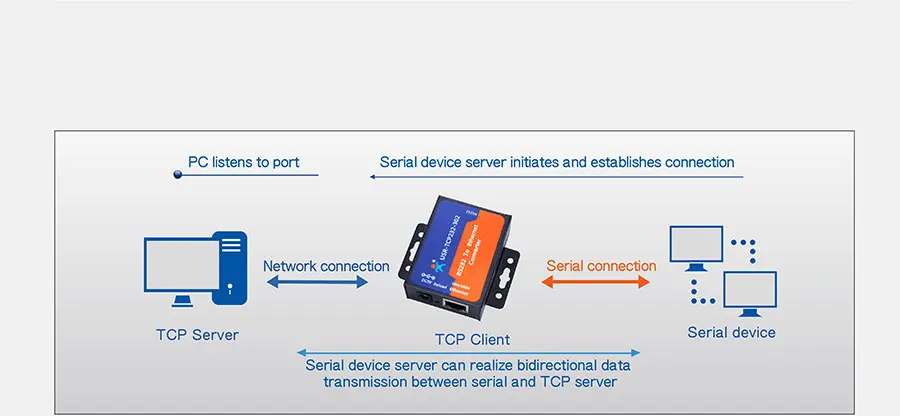

Режим Клиента TCP

RS485 преобразователь Ethernet USR-TCP232-304 инициировать TCP соединение с ip-адресом назначения, который настроен пользователем и USR-TCP232-304, непрерывно старайтесь повторно подключаться при безуспешном подключении TCP. Если USR-TCP232-304 успешно устанавливает TCP-соединение с TCP-серверами, он может осуществлять двунаправленную прозрачную передачу данных между TCP-сервером и серийным устройством.

Режим UDP

RS485 преобразователь Ethernet USR-TCP232-304 передаст серийные данные от последовательного устройства к целевому сетевому устройству через UDP соединение. USR-TCP232-304 будет слушать порт и передавать все полученные данные на последовательное устройство.

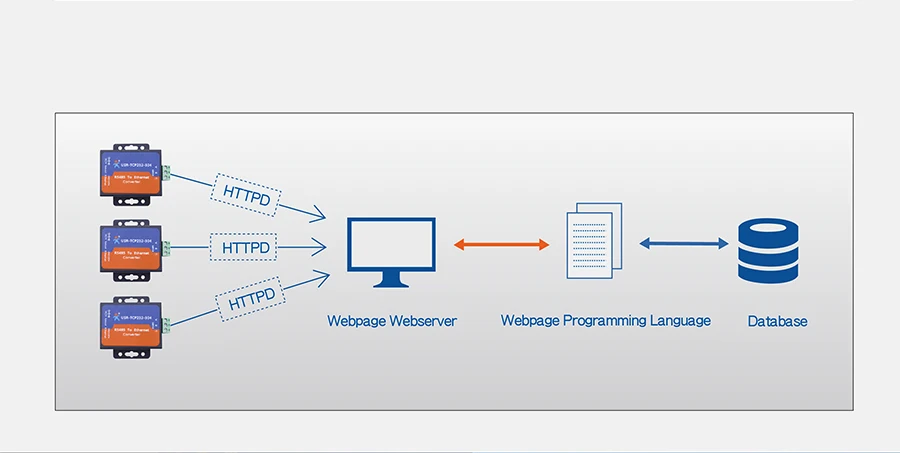

HttpsD клиент

RS485 преобразователь Ethernet USR-TCP232-304 поддерживает режим клиента https, который может передавать последовательные данные на сервер https в формате https (получить/отправить).

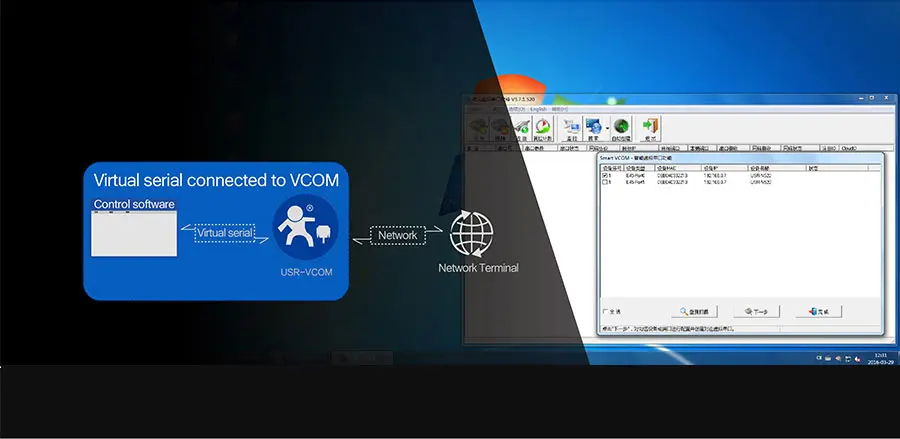

Программное обеспечение Virtual Com

Мощный виртуальный серийный USR-VCOM программного обеспечения

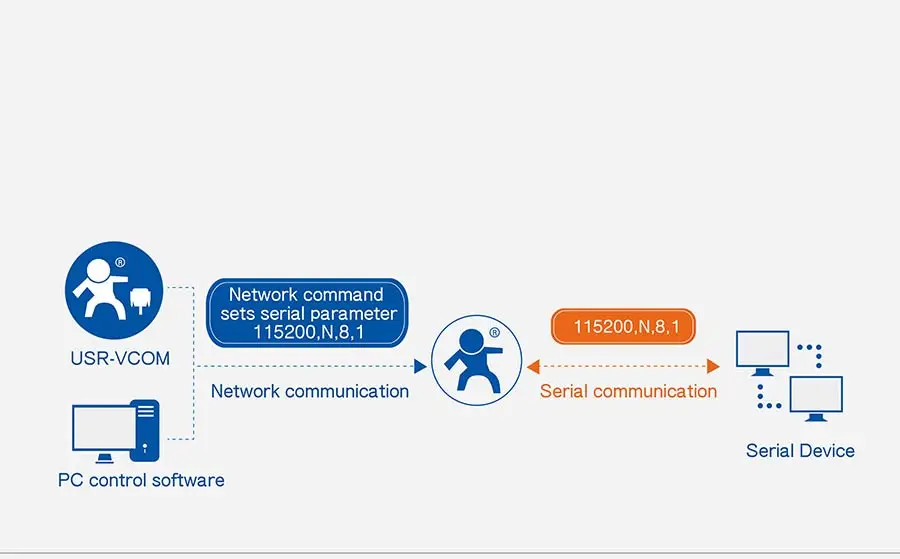

Синхронный скорость передачи данных

Динамическое изменение скорости передачи данных, бит данных, проверка бит и остановка бит USR-TCP232-304 с помощью сетевой команды.

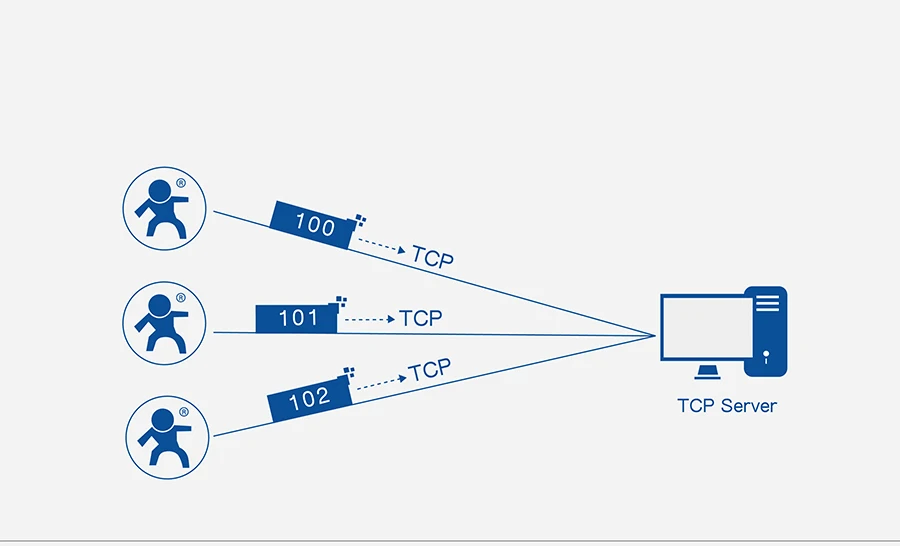

Функция идентификационного пакета

Когда RS485 в Ethernet конвертер USR-TCP232-304 работает как TCP клиент, он может отправить идентификационный пакет на TCP сервер, который может быть идентификацией. Идентификационный пакет может быть кодом IMEI, ICCID кодом и редактируемым пользователем идентификационным пакетом.

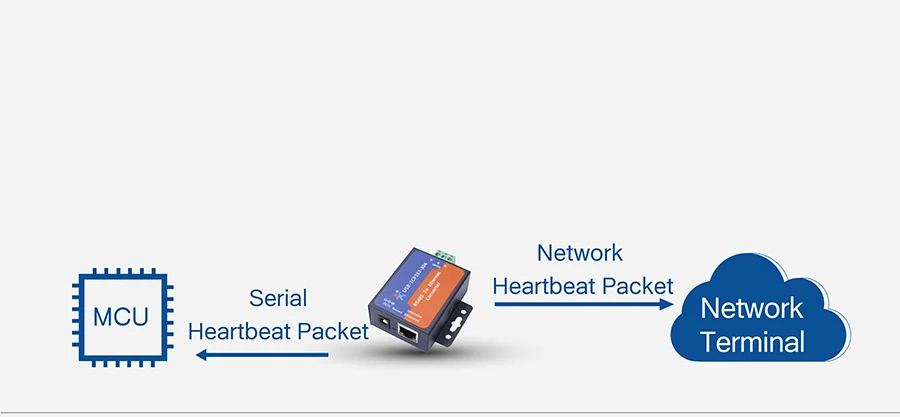

Серия и сеть Heartbeat Packet

RS485 преобразователь Ethernet USR-TCP232-304 поддерживать нормальное подключение к серверу, регулярно отправляя heartbeat packet.

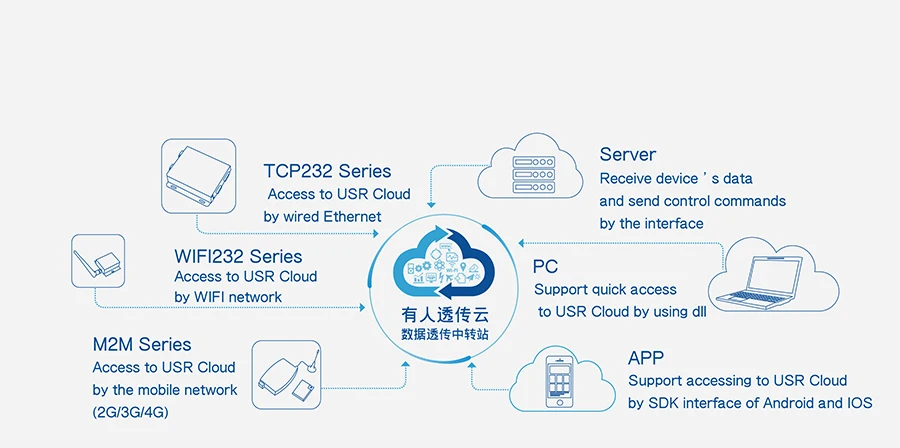

USR Cloud

Облачная платформа IoT, разработанная нашей компанией самостоятельно. RS485 преобразователь Ethernet USR-TCP232-304 Поддержка USR Cloud.

Применение

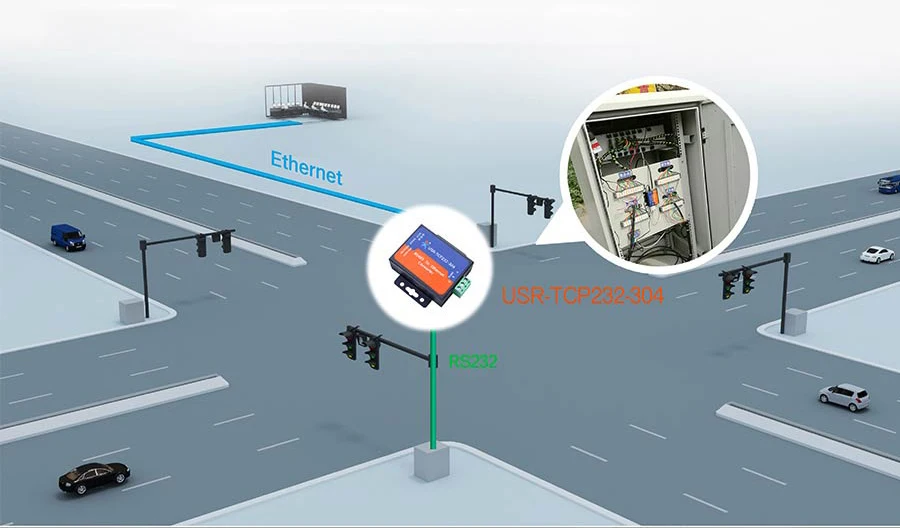

Система управления светофором

Подключите RS485 к Ethernet конвертеру USR-TCP232-304, и он может осуществлять сбор и обработку данных трафика через Ethernet в центре управления. Он также может обеспечить точную количественную основу для управления транспортными потоками и планирования городского транспорта может осуществлять оптимальный контроль транспортных явлений, таких как пробки, дорожно-транспортные происшествия, пропускная способность с региональных или глобальных точек зрения.
