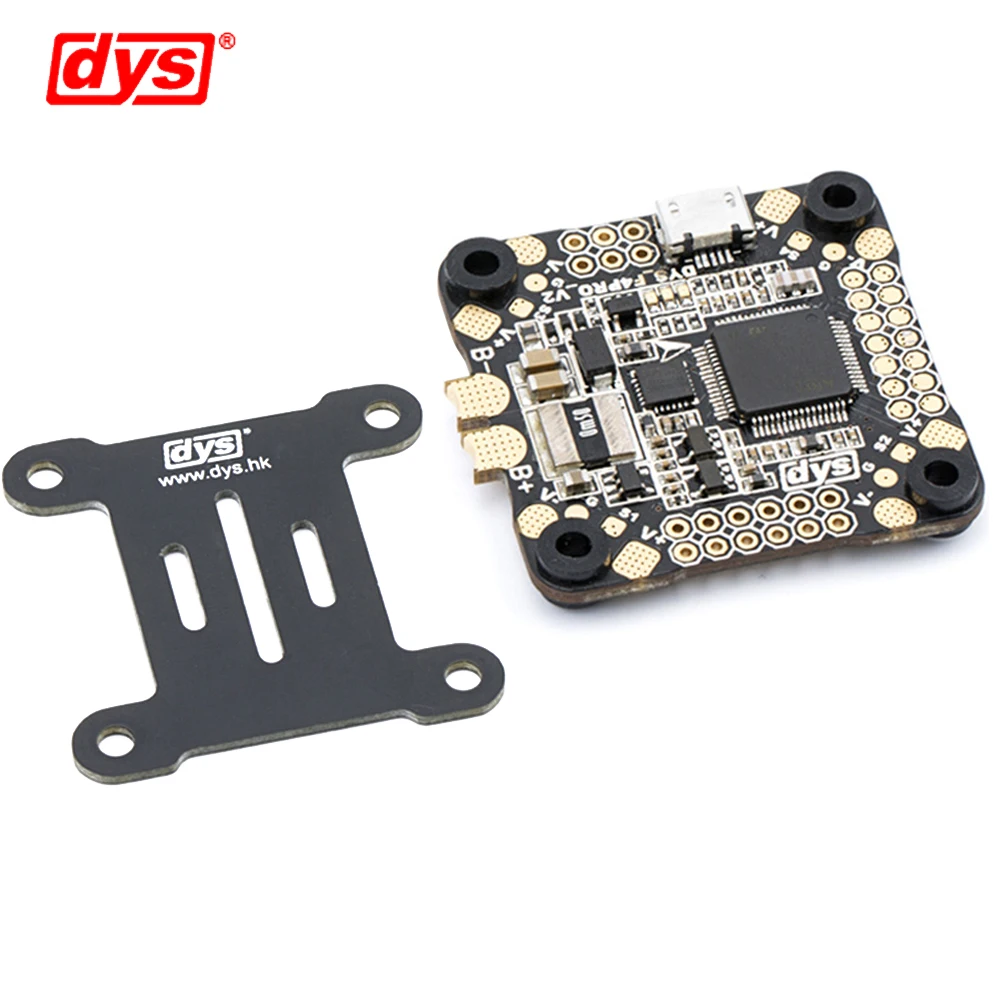

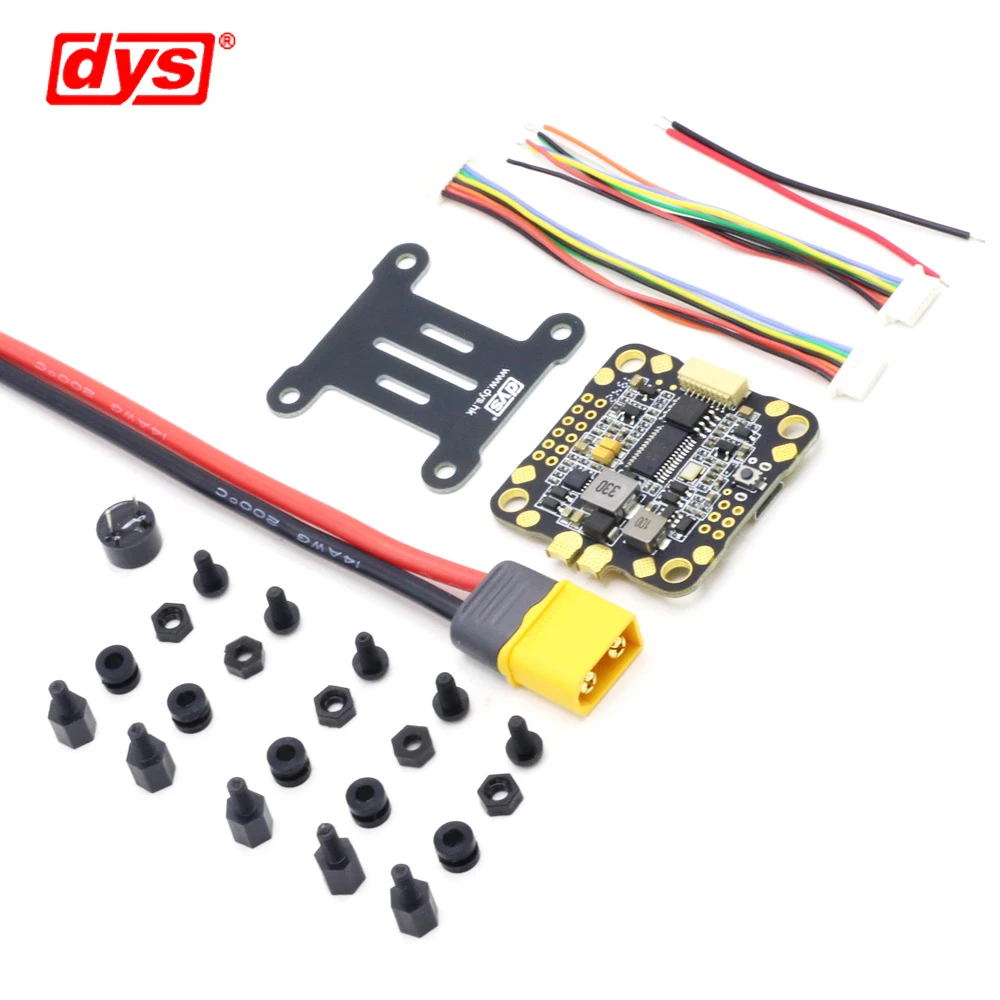

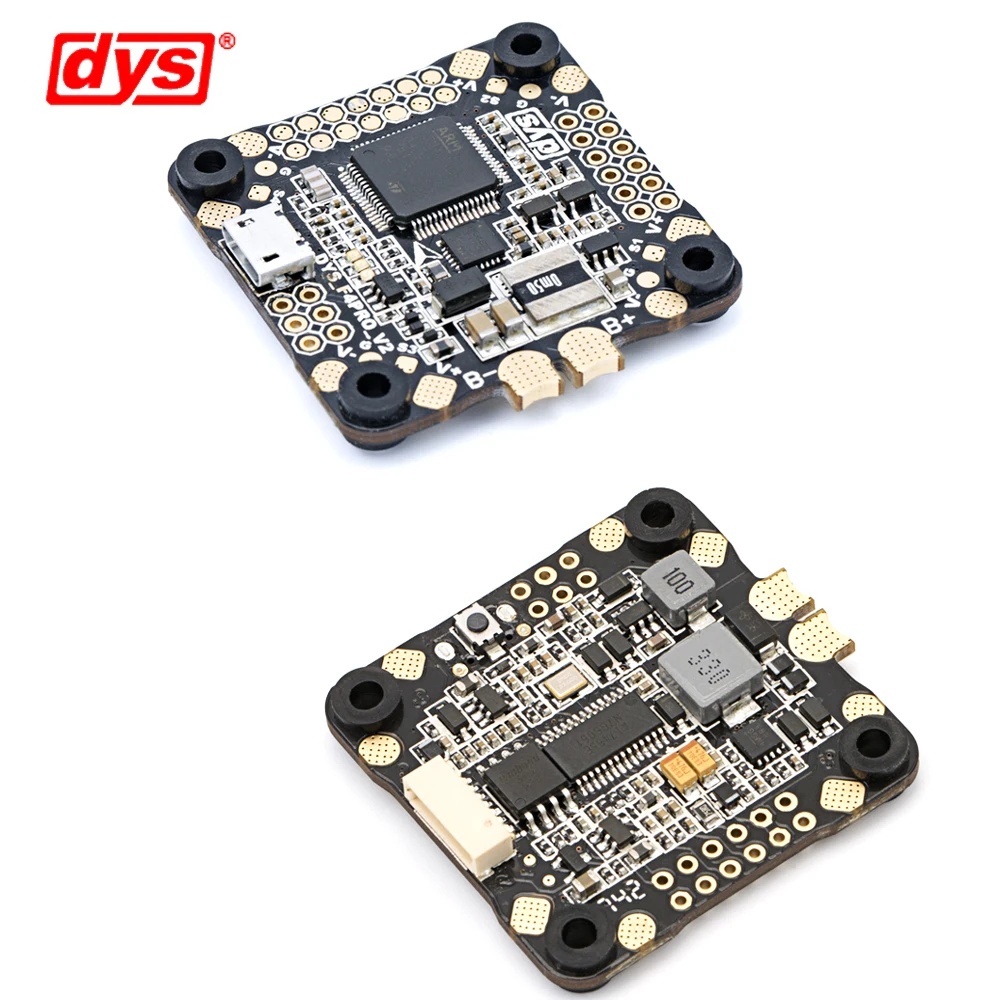

Управление полетом DYS F4 PRO V2 Betaflight
* Прошивка Betaflight DYS F4 PRO
* STM32F405 master с более высокой скоростью обновления и большим количеством функциональных портов
* 5 в 3A BEC выход
* 9V 1.2A BEC выход
* 3,3 V 0.3A BEC выход
* Совместим со всеми разъемами escs, подключается к DYS 4-в-1 esc (F20A или F30A) с гибким ПЛОСКИМ КАБЕЛЕМ
* Поддержка BF настройки программного обеспечения для вспышки и отладки OSD
* Встроенный датчик тока для контроля потребления энергии и т. д. в режиме реального времени
* Используйте пульт дистанционного управления для просмотра параметров управления полетом через OSD
* Поддержка SAMRT AUDIO, настройка VTX по OSD

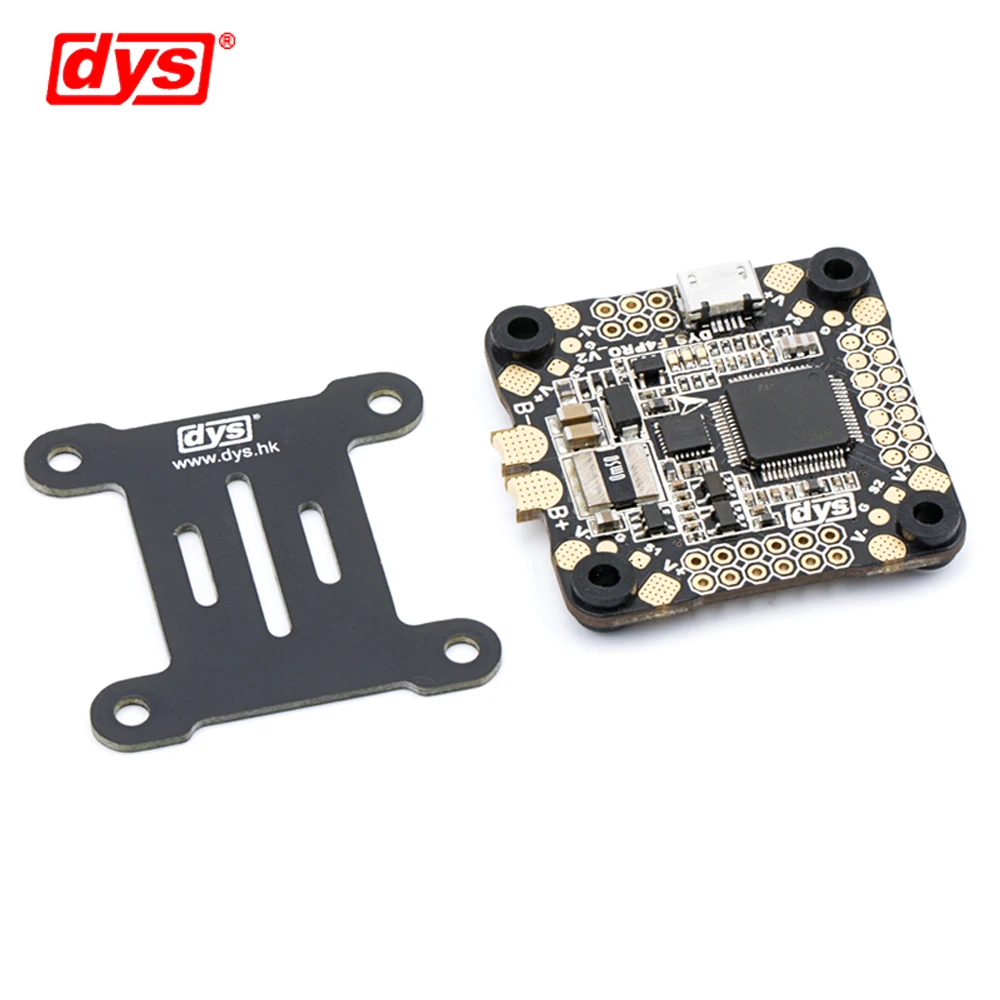

* Поставляется с шаром демпфирования теплостойкости для повышения стабильности и работы
* 3-6s lipo вход, интегрированный PDB, Макс выдерживает ток 160A
* Вес нетто 10,5 г, исключая кабель
* Частота обновления PID и гироскопа до 8K
Данные:

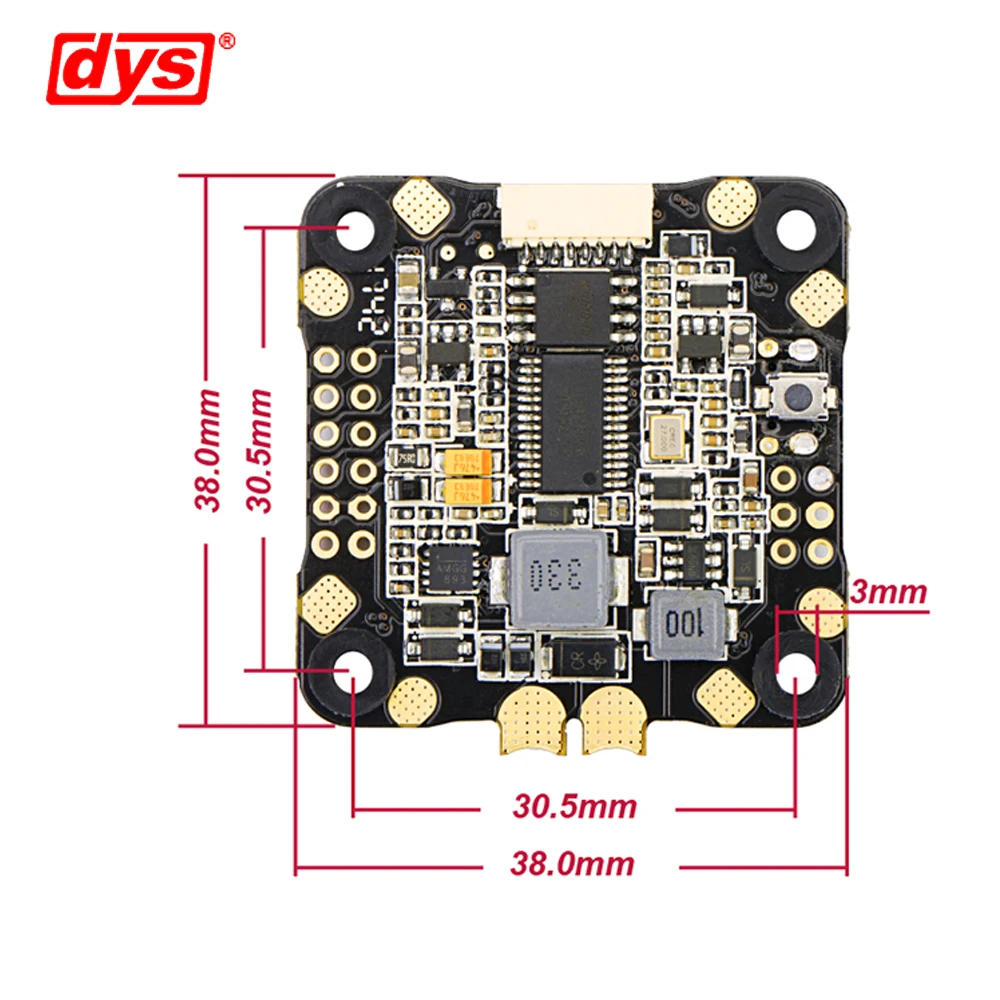

L весь размер: L 38мм X W 38 мм, расстояние отверстия 20x20мм
L шестислойная печатная плата и медь 3 унции для увеличения перегрузки по току и рассеивания тепла
L PDB плата с обратным высоковольтным замыканием защиты

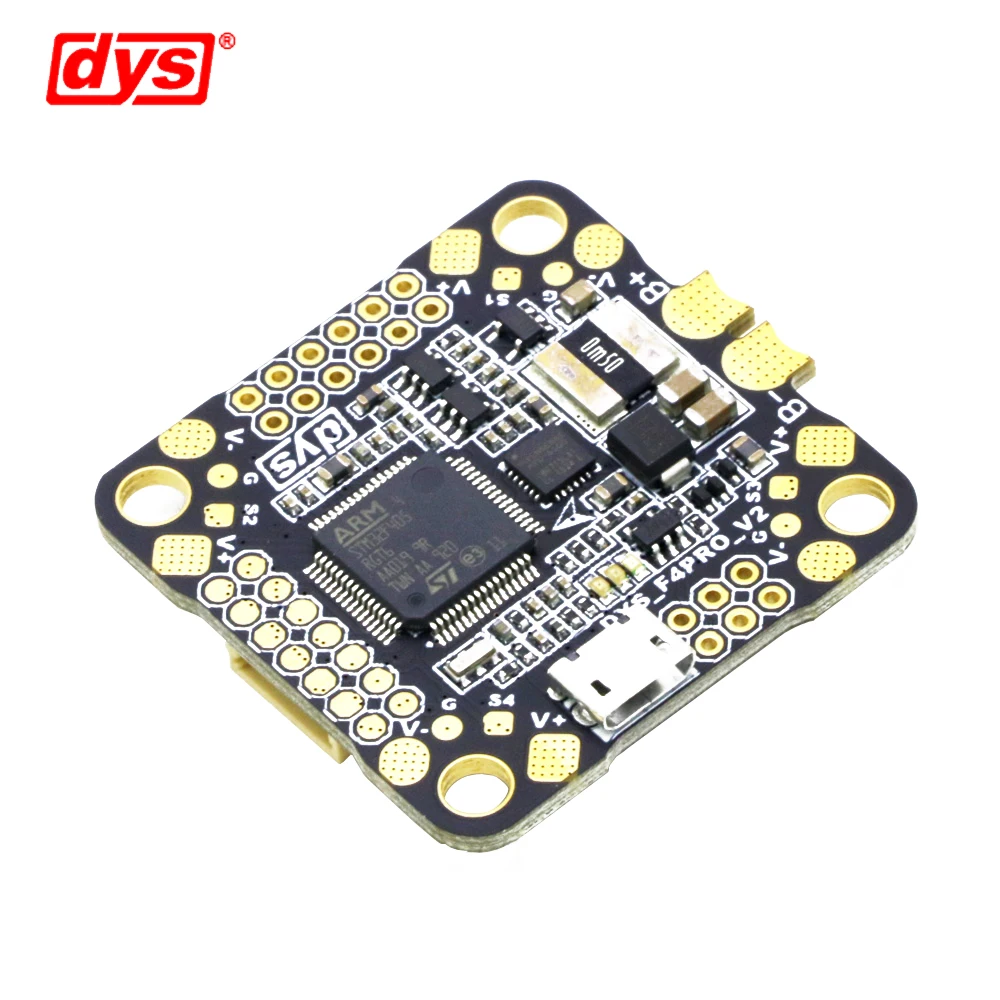

-MCU: STM32F405 GRT6
-IMU: MPU-6000
-OSD: AT7456E
-Вспышка: память 8 м
-Датчик тока: 0-200A
-Добавлен сигнал управления двигателем S5,S6 (функция поддержки 6 осей после обновления прошивки)
-Интегральная схема защиты от перенапряжения
-Защита от интегральной схемы к usb-порту
-3,3 В LDO для питания внутренней цепи
-9 в BEC: 1.2A
-5 в BEC: 3A/Односторонний выход, чтобы избежать внешних помех
-При использовании с 4-в-1 esc Подключите батарею для обеспечения управления полетом вместо BEC.

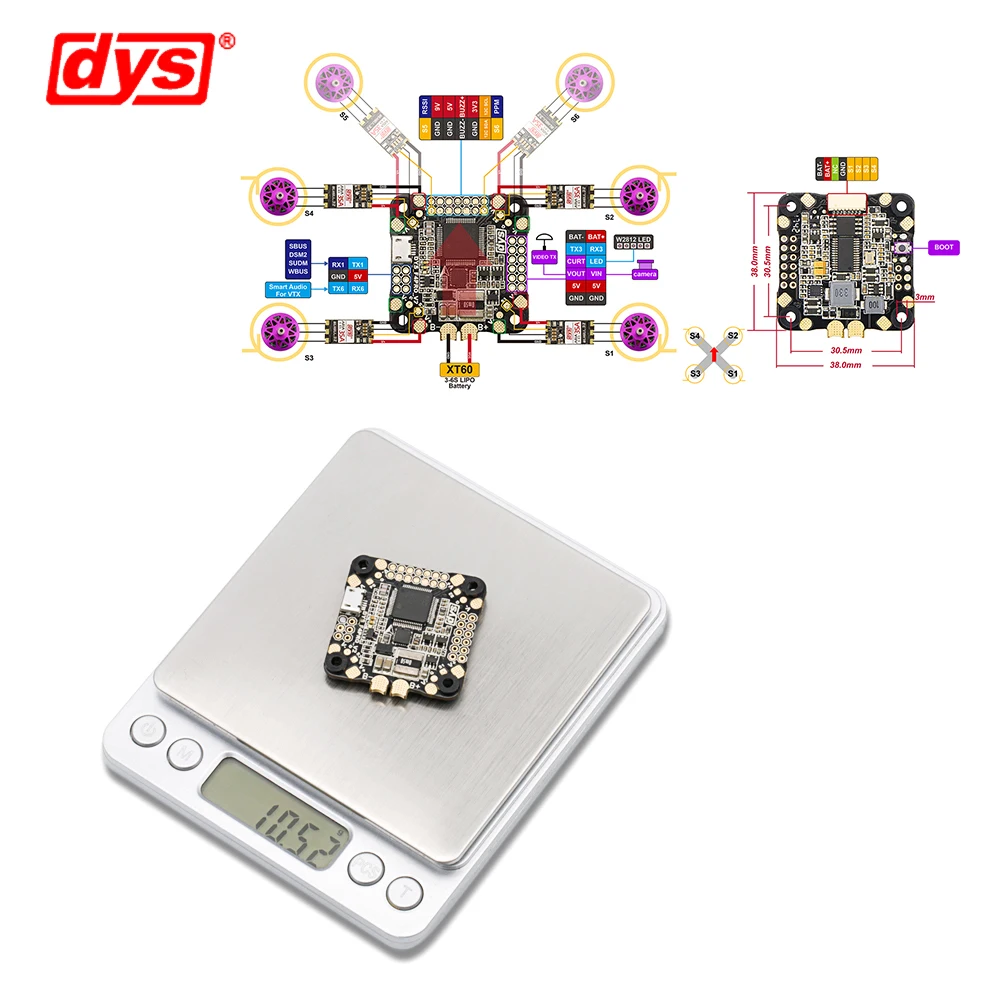

V + V- : для кабеля питания esc
S1-S6For GND соответствующего сигнального кабеля esc

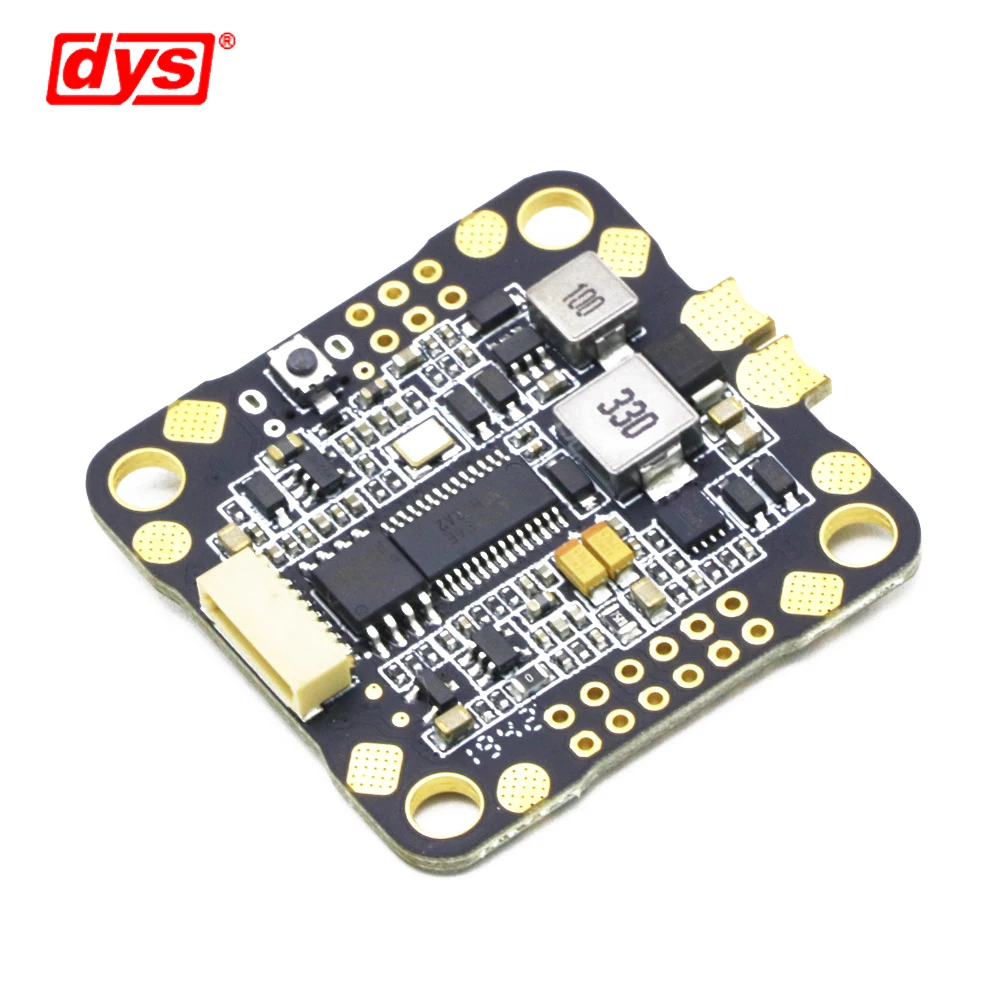

Загрузка: кнопка загрузки (для вспышки прошивки)
5 В: 3 А выход, может подключаться к VTX, приемнику, объективу и т. д. 5 в устройство питания одновременно
Выход 9V1.5A, может соединяться с широким устройством напряжения, таким как 7-24V мощность VTX и т. Д.
3,3 В блок питания для DSMX и т. Д. 3,3 В устройства питания
GND: отрицательный
Выход: видеовыход для кабеля изображения VTX
Ввин видео вход для камеры сигнальный кабель
Светодиод: программируемый светодиодный сигнальный кабель
RX1: для sbus и т. Д. Приемника
PPMFor PPM приемник сигнальная колодка
USart6 txSmart аудио Установите функцию VTX (VTX должен поддерживать использование функции Smart Audio)
Летучая мышь +/Летучая мышь-: напряжение батареи
Базз-Базз +: проводка для зуммера

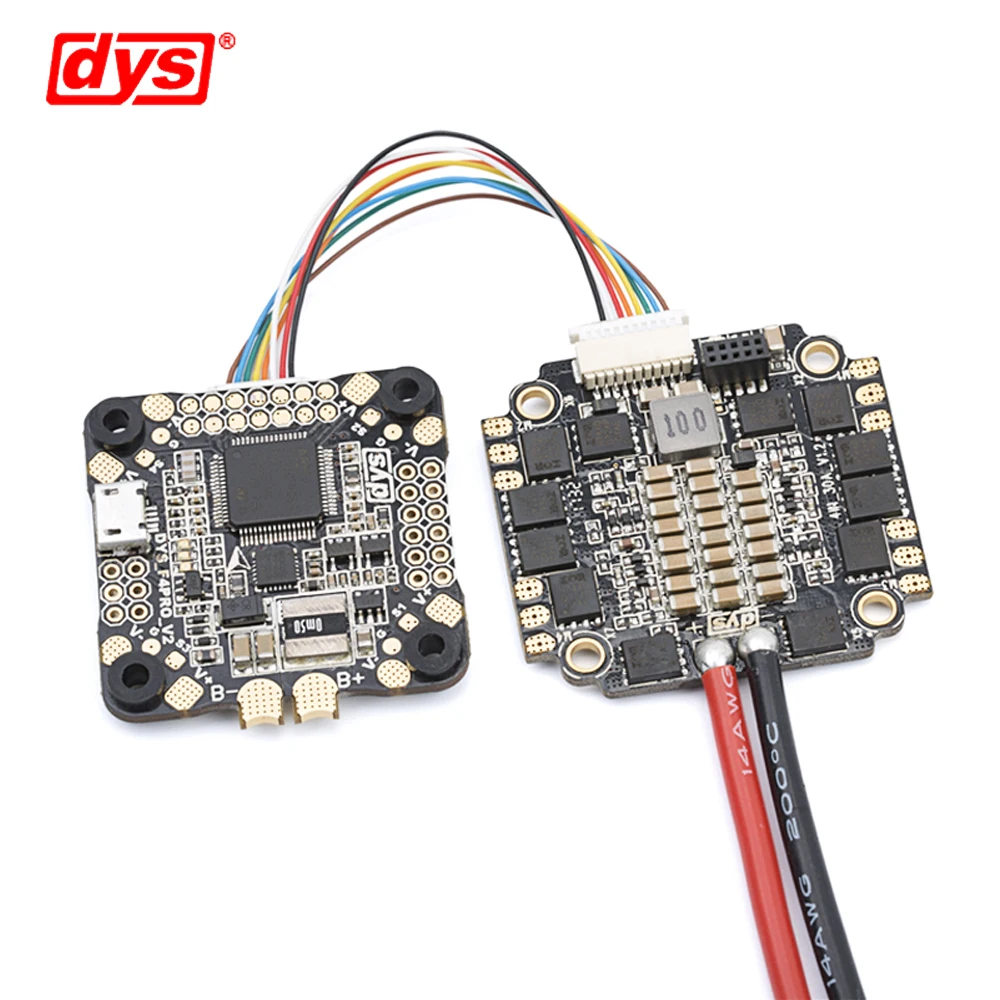

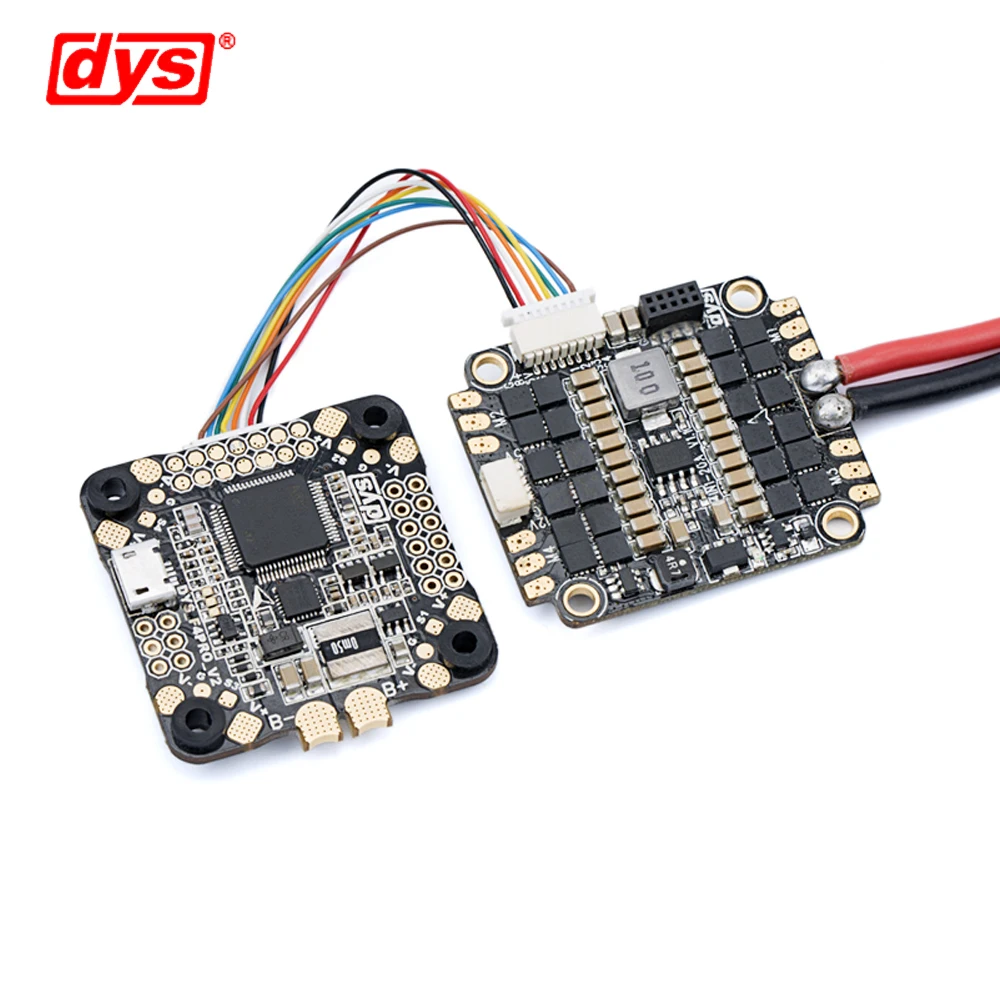

Установка с DYS 4-в-1 esc (опционально)
Подключите DYS F20A или F30A с гибким ПЛОСКИМ КАБЕЛЕМ, нет необходимости припаять
Примечание
