Модуль сбора высокой точности ADS1256 + STM32F103C8T6, промышленное управление, новая обучающая плата, 24-битный источник питания ADC

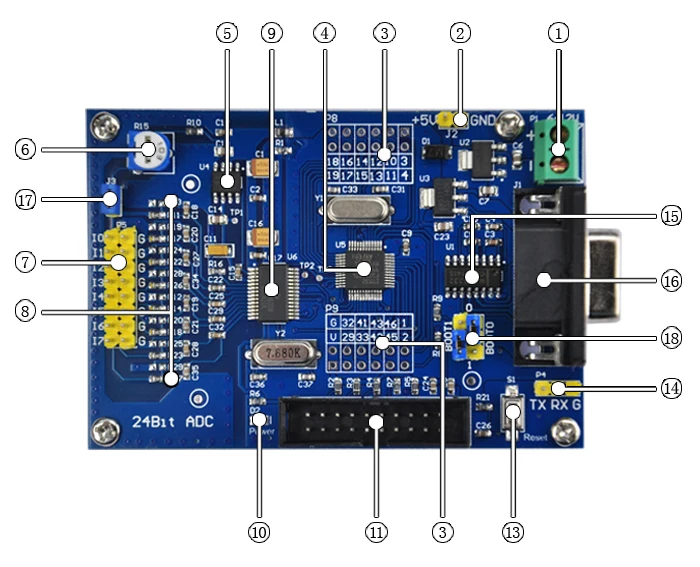

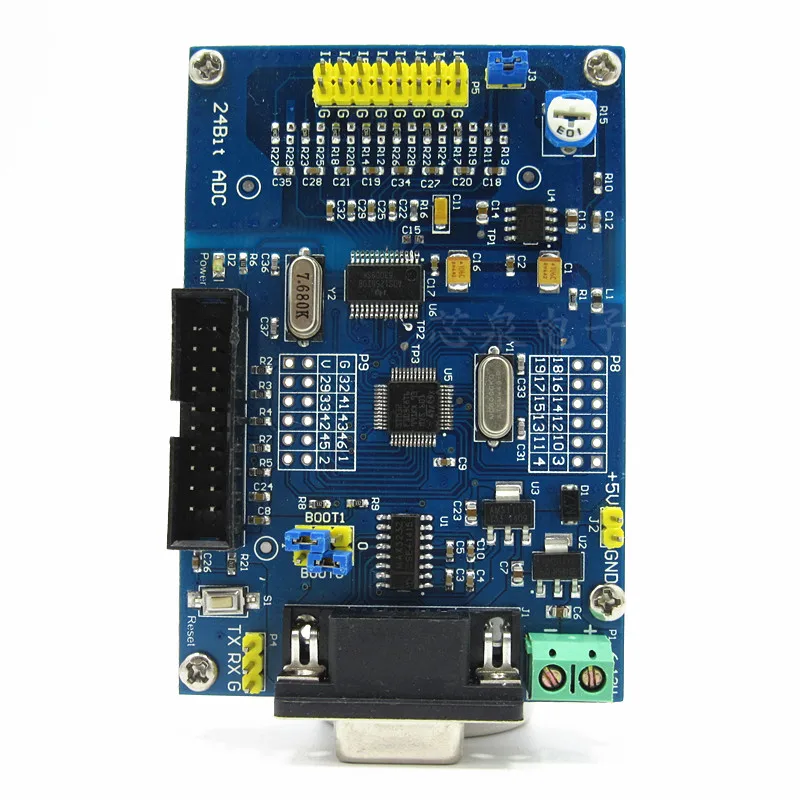

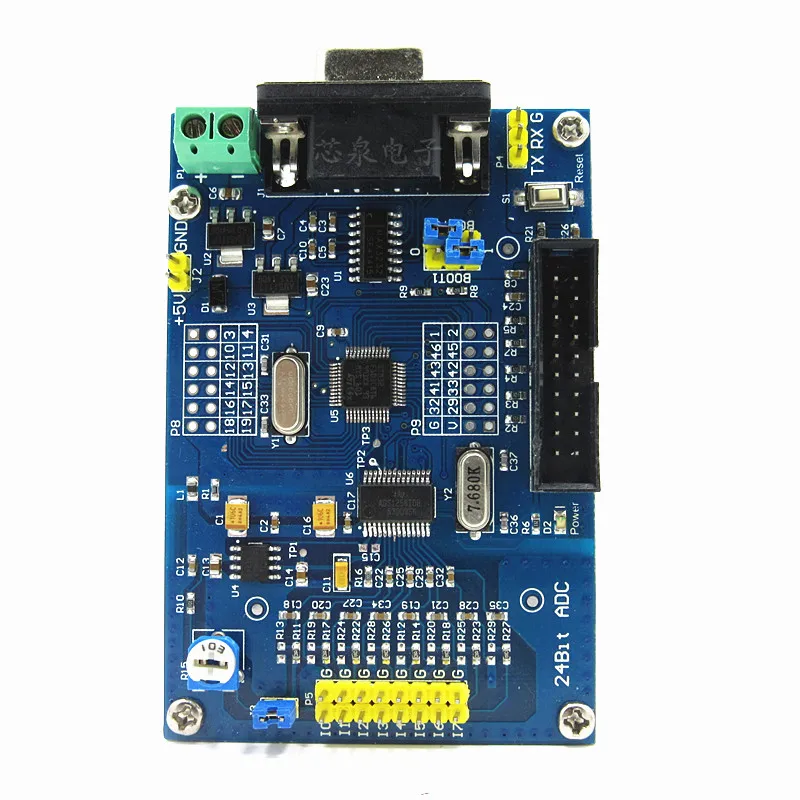

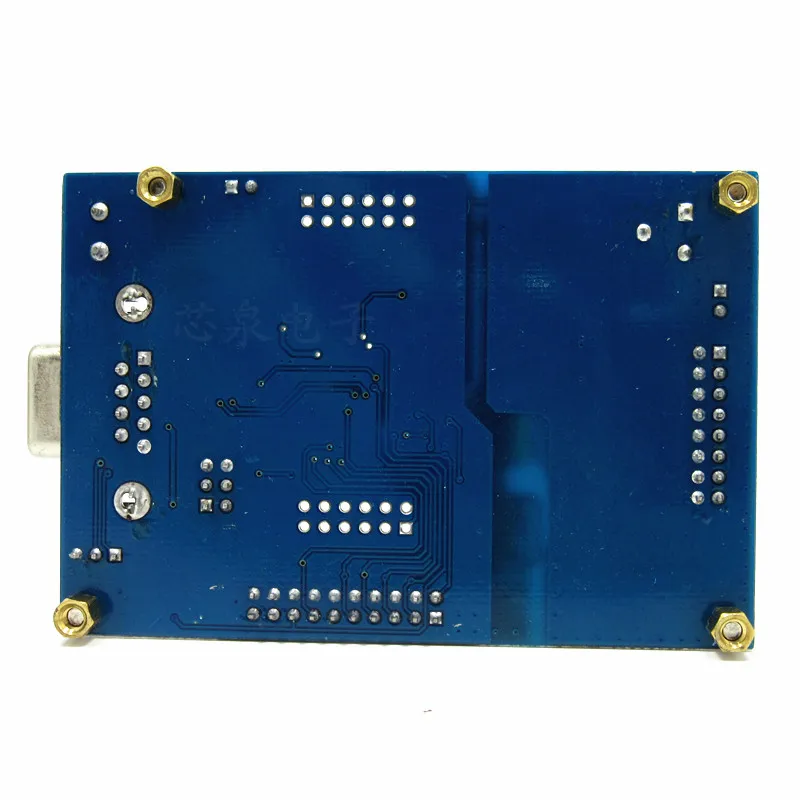

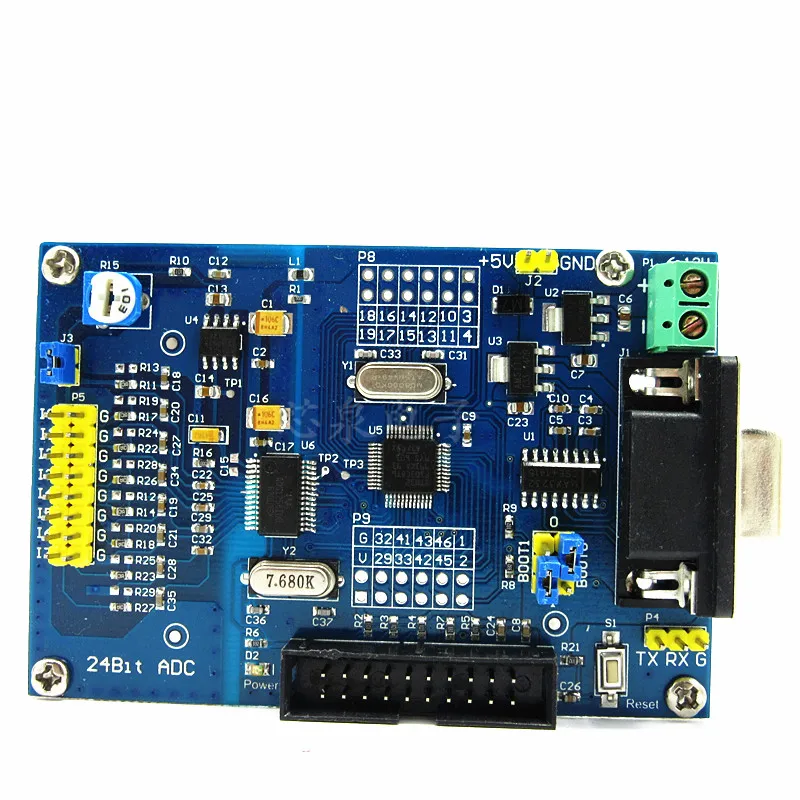

1. Потребляемая мощность терминала, диапазон входного напряжения 5,5 V - 12V (5V источника питания, пожалуйста, напрямую подключаться к 2);

10. Индикатор питания Светильник СВЕТОДИОДНЫЙ;

2. 5V источника питания входных сигналов (1,2 два источника питания, только один может);

11. Интерфейс JTAG, разработанный с помощью определения JLINK-V8 или V9;

3. STM32F103C8T6 приводит к GPIO, что удобно для развития в два раза. Шелкография непосредственно соответствует контактному номеру чипа.

12. Без опознавательных знаков;

4. Новый оригинальный контроллер MCU: STM32F103C8T6;

13. STM32F103C8T6 кнопку reset (Перезагрузка);

5. 2,5 V datum, ультра высокая точность, низкая температура плавающей;

14. Подключение USB к TTL, соответствующее MCU TX, RX, GND, может общаться непосредственно с компьютером;

6. Регулируемый потенциометр, выходное Регулируемое напряжение связи с AIN0/ I0;

15. Импортная коммуникационная микросхема 3232 последовательного порта;

7. 8 каналов ввода собраны, I0-I7 соединен с положительным концом напряжения приобретения, и G имитация, и отрицательный конец напряжения приобретения подключен.

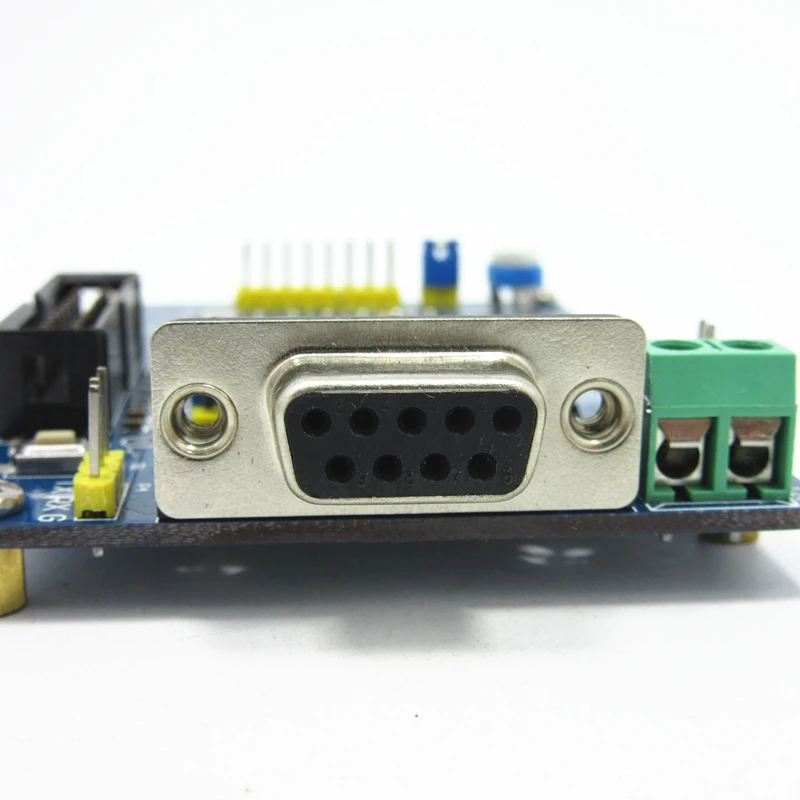

16. Серийный порт, материнская головка;

8. Входной фильтр и сопротивление затуханию, по умолчанию не затухание, оставьте положение сопротивления затухания сварки, 0603 посылка;

17. Выходное напряжение регулируемого потенциометра контролируется I0 / AIN0: Отключение Подвески IO и измерение выходного напряжения регулируемого потенциометра на I0;

9. Чип коллекции ADS1256IDB, новый оригинальный импорт;

18. STM32 BOOT0 и BOOT1 выберите контрольный прыжок;

Результаты показывают, что единица внимания-УФ

Как показано на следующей диаграмме, карта сбора взимается на карте, а в седьмом используется канал I7 и имитация AGND (G) используйте короткую шапочку для измерения имитации земли. Размер результатов измерений напрямую реагирует на расположение и проводку пластины, а фильтр хороший или плохой. Чем меньше результат, тем меньше колебания. Для нескольких испытаний образцов напряжение выборки составляет несколько УФ-лучей. Многие другие доски на рынке имеют несколько сотен УФ-лучей от напряжения заземления, и это напряжение выборки будет непосредственно соединено с последующими результатами выборки, что приводит к потере точности.
