Тихая плата высокой мощности с низким уровнем шума, постоянный ток 24 В, 36 В, 48 В12 В, 2 А, 350 Вт, плата цифрового усилителя мощности сделай сам, Плата усилителя мощности, адаптер питания

Блок питания предназначен для цифровых усилителей мощности. Печатная плата использует двухстороннюю стекловолоконную пластину, корпус из алюминиевого сплава, супер эффект рассеивания тепла, Ультра-низкие волновые помехи и шум, и очень подходит для замены тороидального трансформатора.

Технические характеристики

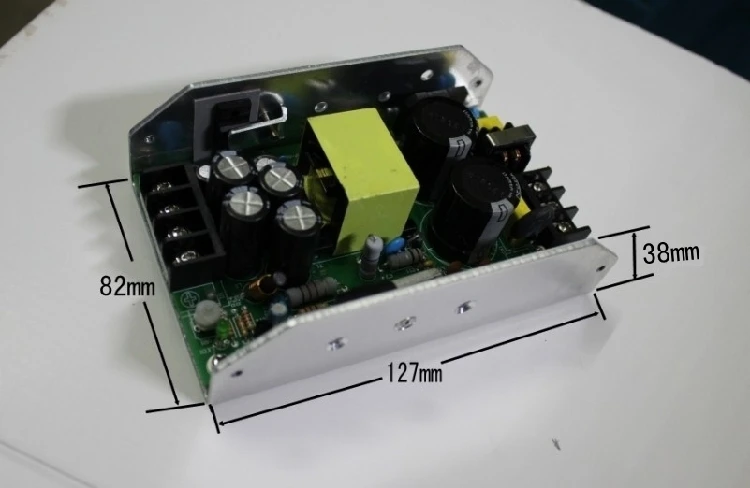

Размеры: 127*82*38 мм

Вес: 400 г

Метод охлаждения: Естественное охлаждение

Входное напряжение: 88 ~ 264VAC переменного тока

Общая выходная мощность: 350 Вт

24V версия Напряжение:

Выходное напряжение: 24 В постоянного тока одногрупповое напряжение, ток: 13 а

Выходное напряжение: 12 В постоянного тока, одинарное напряжение/ток: 2 А

Напряжение версии 36 в:

Выходное напряжение: 36 В постоянного тока, одногрупповое напряжение, ток: 9A

Выходное напряжение: 12 В постоянного тока, одинарное напряжение/ток: 2 А

48V версия Напряжение:

Выходное напряжение: 48 В постоянного тока, одиночное напряжение, ток: 6,5a

Выходное напряжение: 12 В постоянного тока, одинарное напряжение/ток: 2 А

Выходная пульсация: менее 150 мВ

Диапазон регулировки выходного напряжения: 10%

Запуск, подъем, время удержания: 2s, 500ms, 20ms входное напряжение 230VAC выход полная нагрузка

Сопротивление давлению: вход-выход 1,5 KVAC; Вход-чехол 1,5 KVAC; Выход-Чехол: 500VAC

Сопротивление изоляции: вход-выход, вход-чехол 500VDC/100MOmega;

Рабочая температура, влажность: -20 °C ~ 60 °C, 20% ~ 90% влажности без конденсации

Температура хранения: -40 °C ~ 60 °C

Функция защиты: перегрев, перенапряжение, перегрузки по току, превышение мощности

Стандарты безопасности: GB4943, UL60950, EN60950

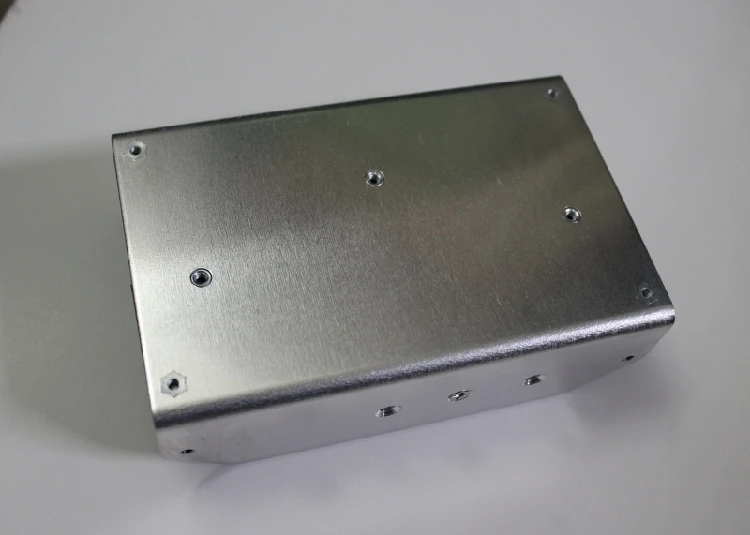

С чистым алюминиевым радиатором и корпусом, есть 3 M3 фиксированных отверстия в середине нижней части, которые могут быть закреплены на шасси, или закреплены на более большом радиаторе.

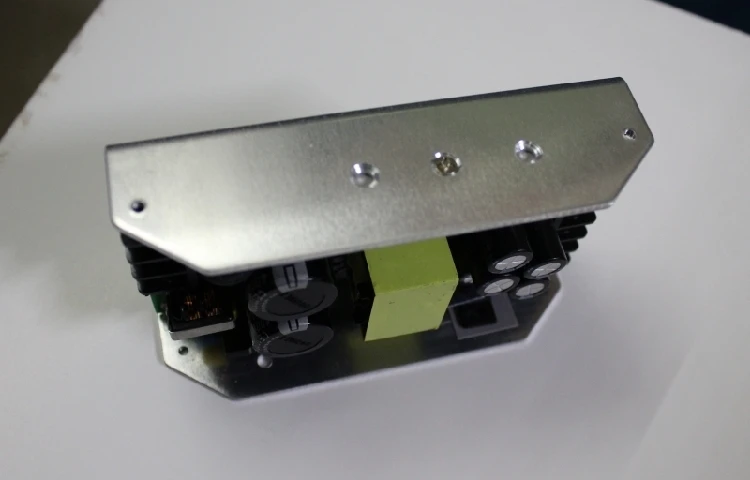

2 стороны также имеют 2 M3 фиксированные отверстия, а также могут быть установлены с радиатором или боковой установкой.

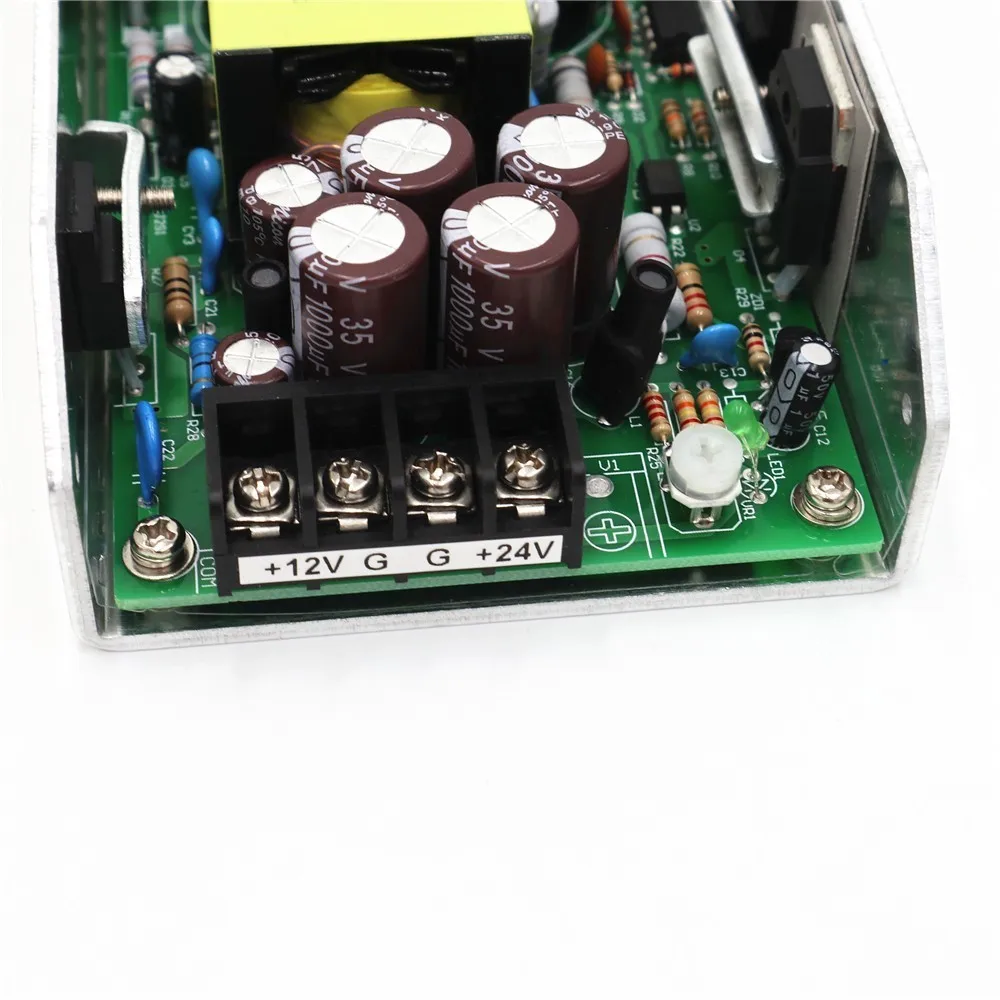

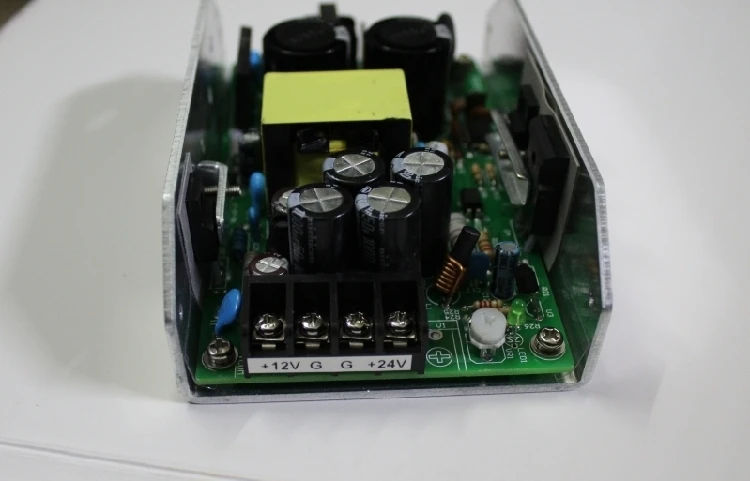

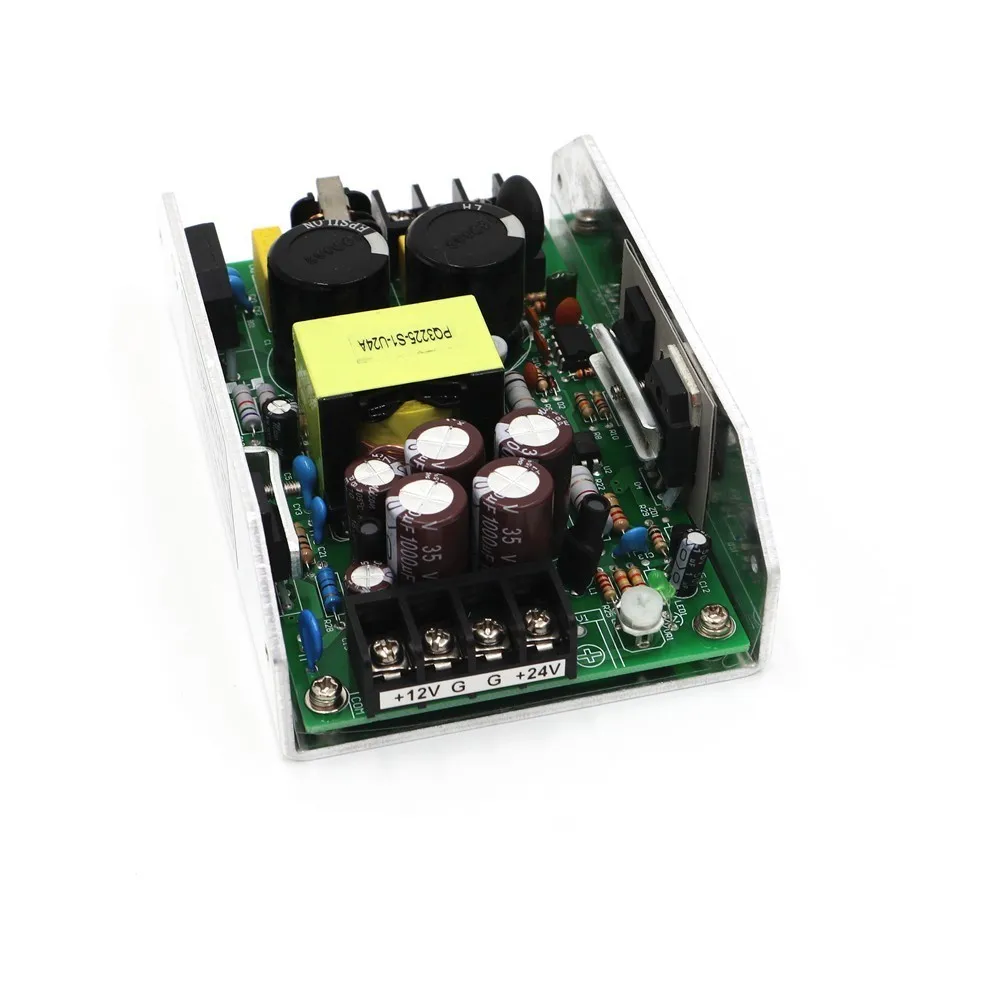

Выходные клеммы: + 24 В и G усилитель мощности конец, + 12 В и G может быть подключен небольшим вентилятором вспомогательное охлаждение или схема защиты рога и т. Д.

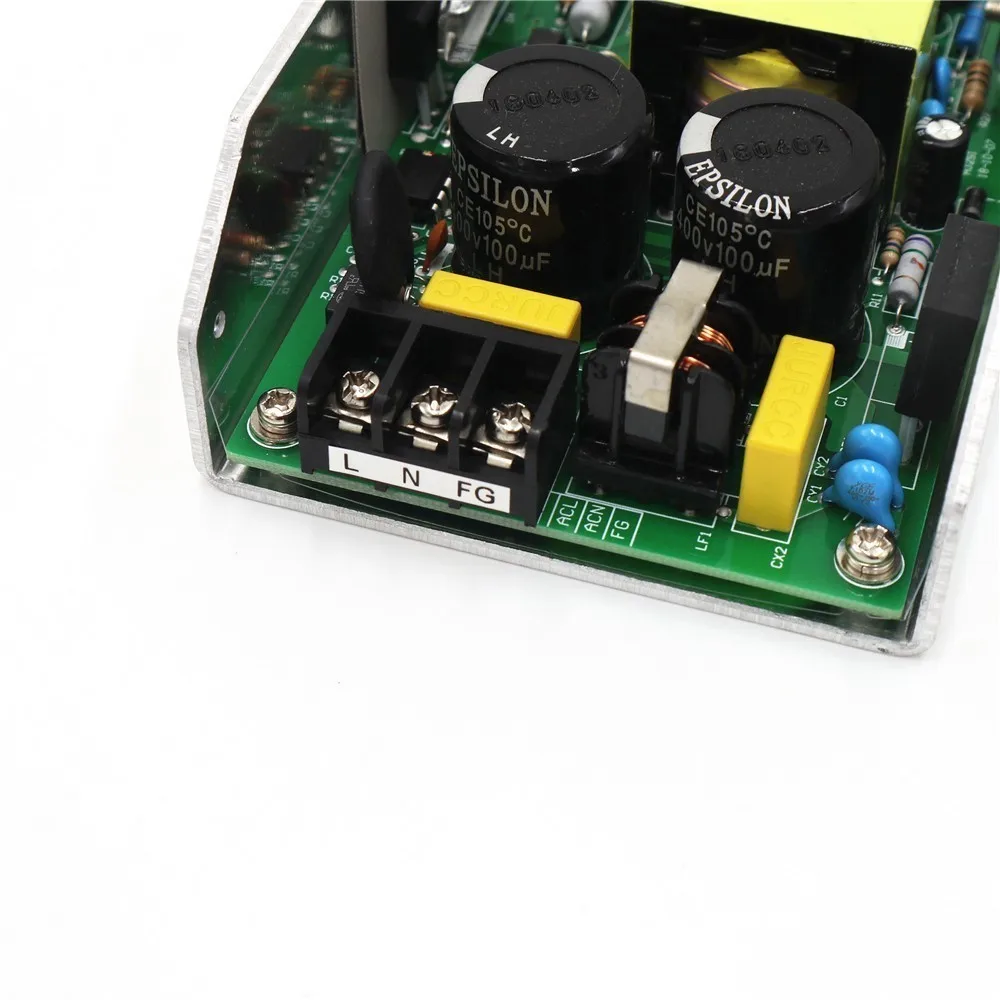

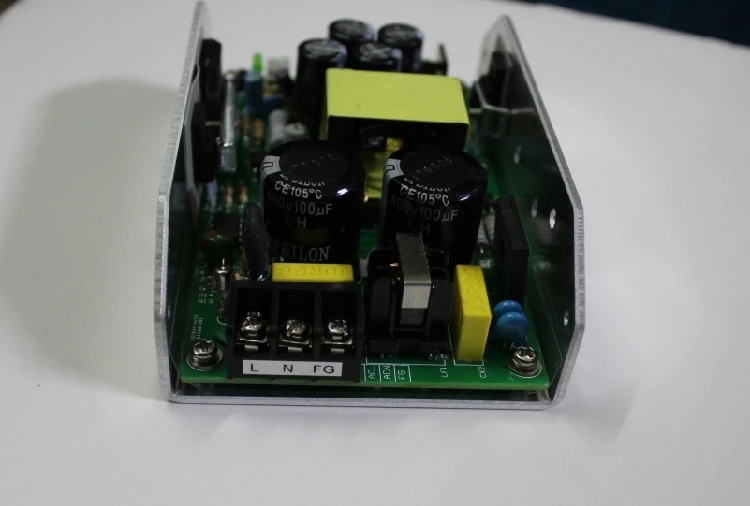

Вход терминал: L, N, подключение 220V разъем сигнальной линии и нулевой линии соответственно. FG может быть подключен к оболочке или заземляющему проводу
