4-осевой комплект фрезерного станка с ЧПУ, 4-осевая плата драйвера шагового двигателя TB6600, 4,5 А + 5-осевая коммутационная плата
Ruiyuchuan Steps Motor Store - Надежность 25%
Более 147 подписчиков, дата открытия магазина 16.08.2013
- Положительные оценки: 100% (4)
- Соответствие описанию: 0%
- Отвечает на сообщения: 0%
- Скорость отправки: 0%
Последнее обновление: 29.05.2022
0 Отзывов
1 Заказов

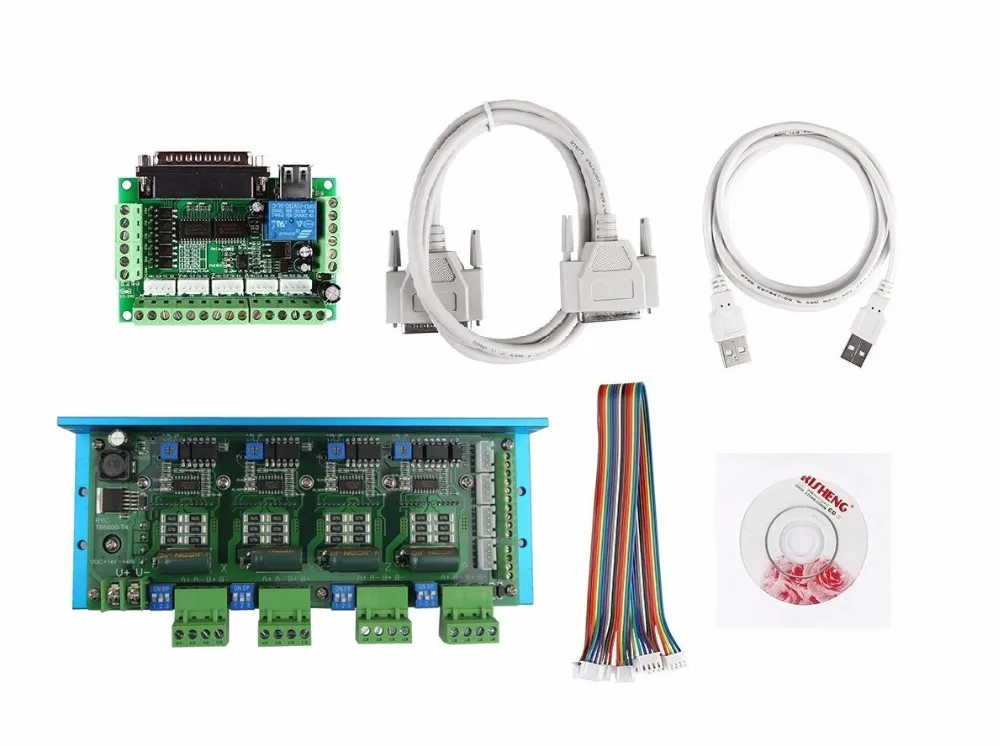

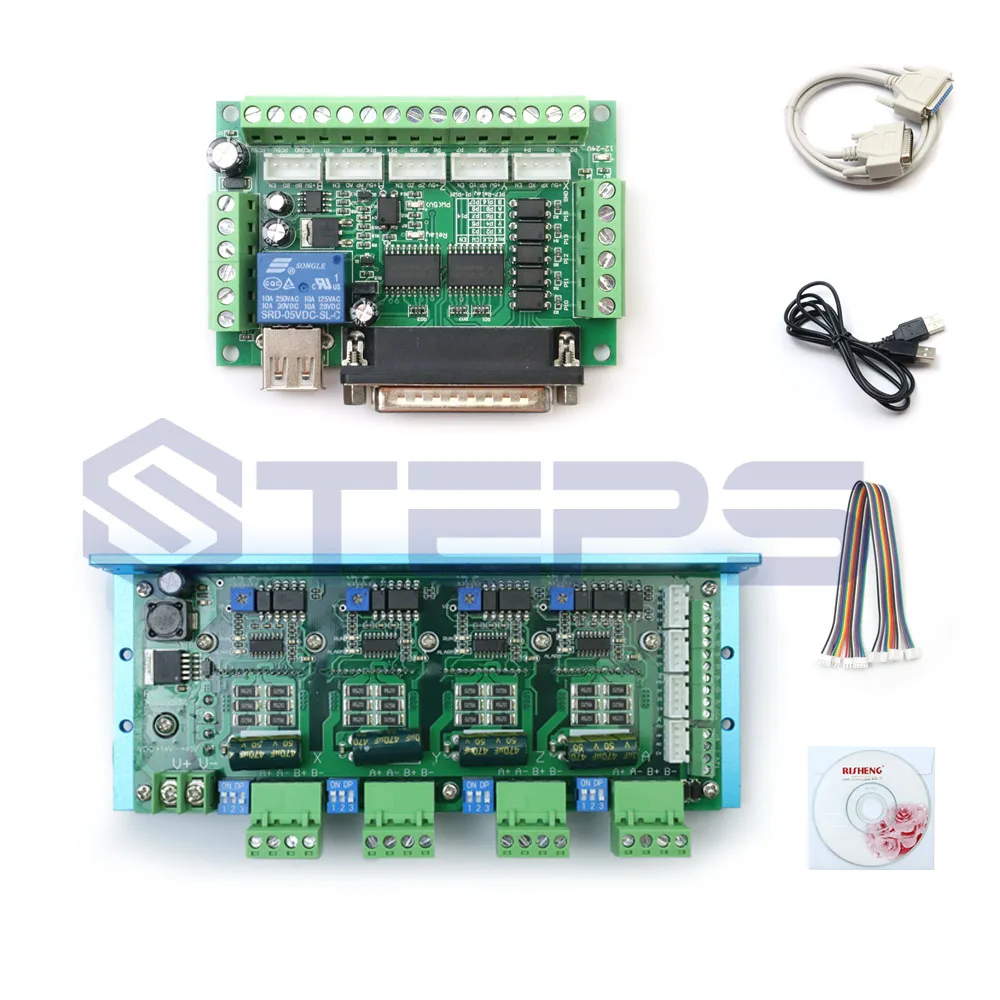

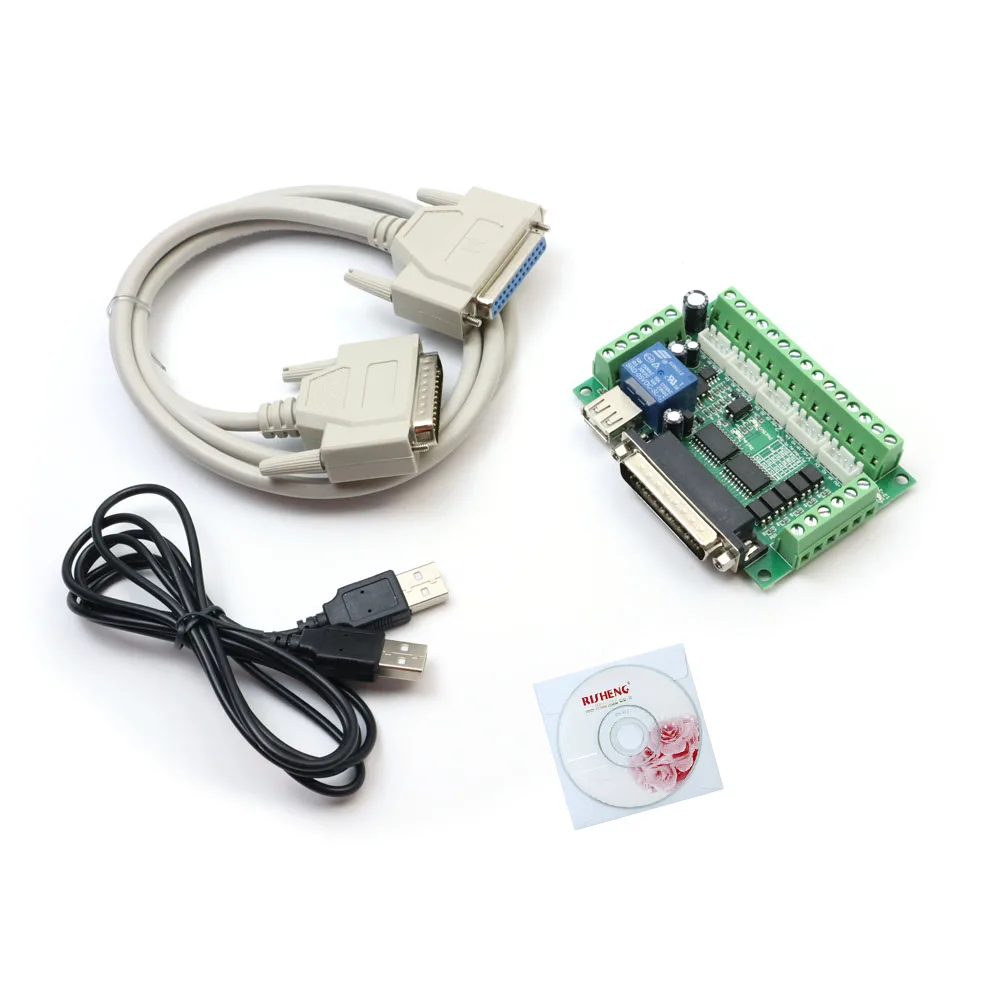

1 х TB6600-T4 4 оси шаговый двигатель драйвер платы1x5 коммутационная плата со стержнем1 x DB25 параллельный кабель1 х USB кабель4 x сигнальные кабелиРуководство пользователя на английском языке будет отправлено по электронной почте или CD

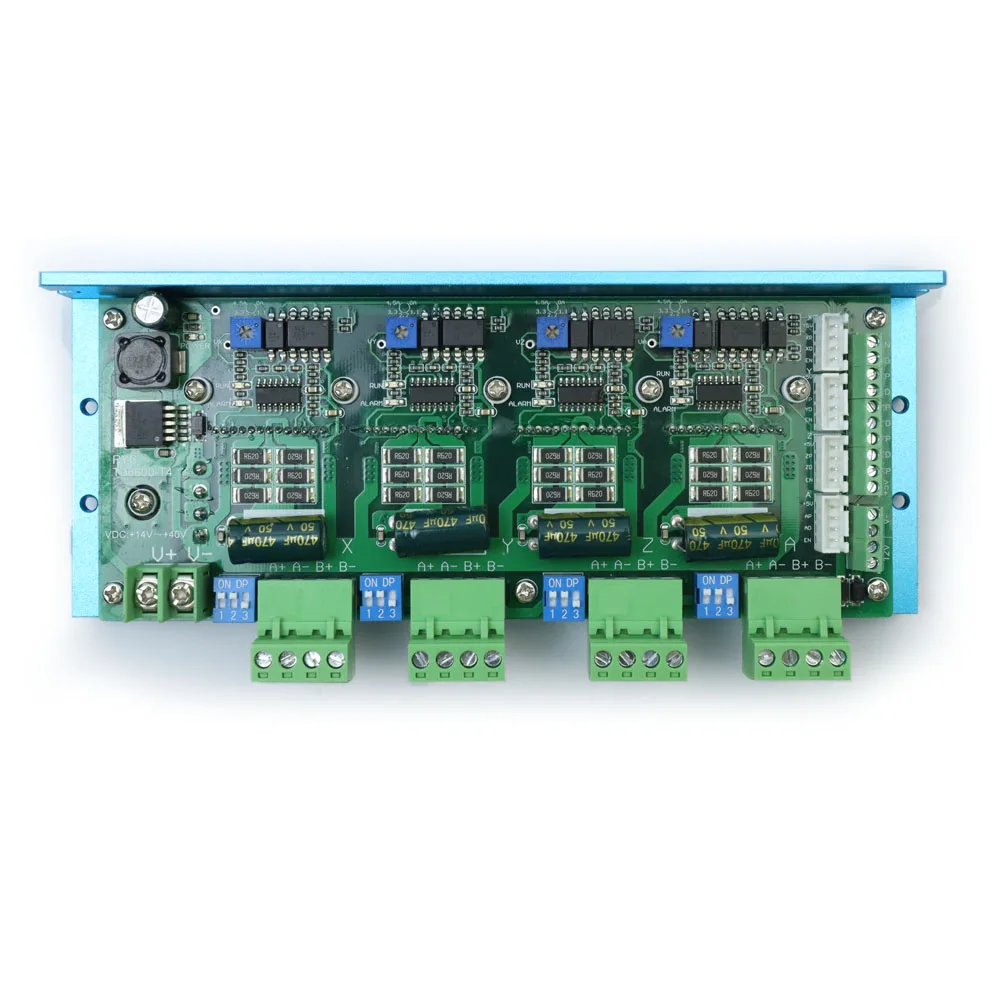

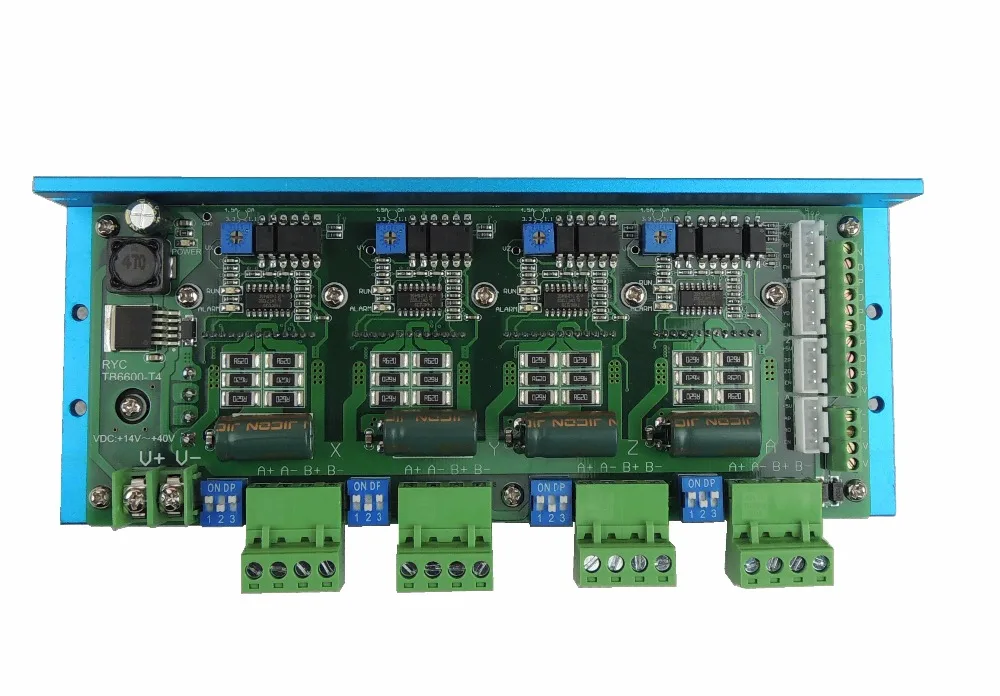

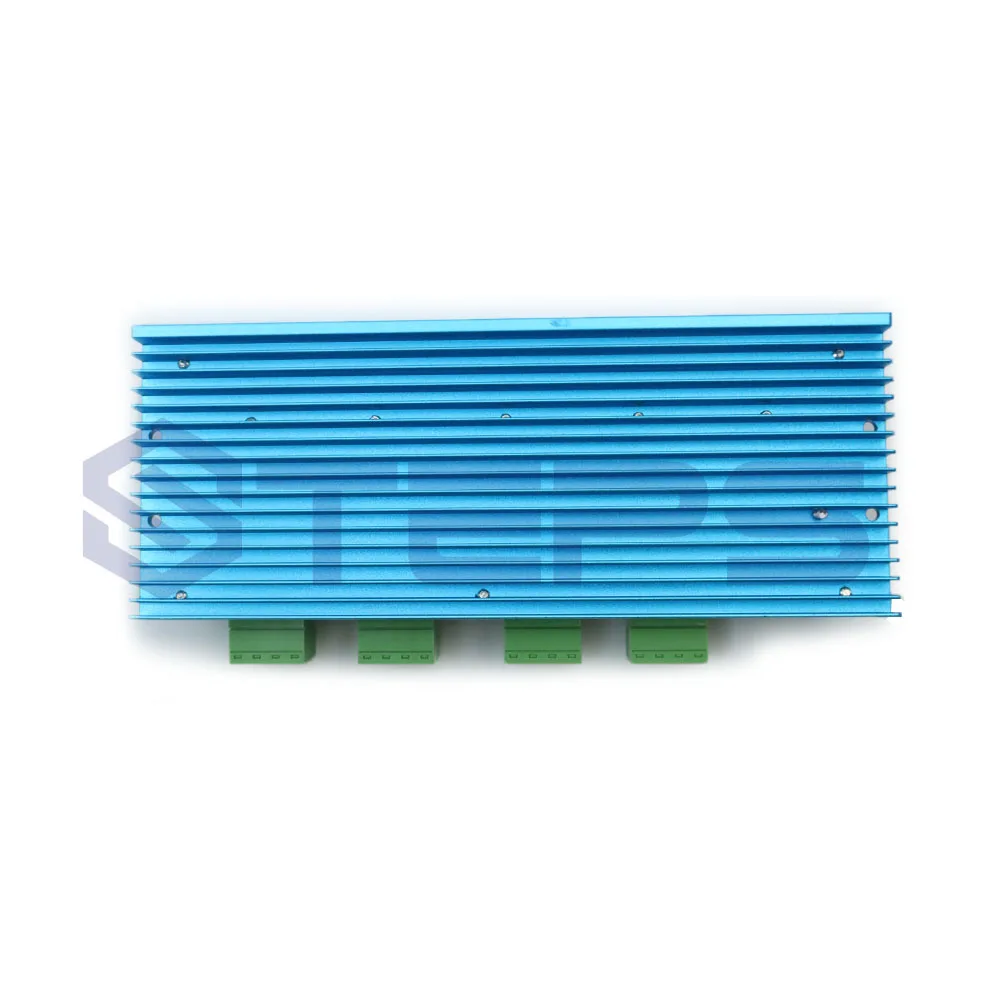

TB6600-T4 4 оси драйвер платы:
Характеристики:
1. Тип DC разъем питания: + 14 В ~ 40 В;
2. Выходной ток: 0 ~ 4.5A, текущий бесступенчатая регулировка;
3,12 V Мощность выход: Максимальная выходная 2A ток, для ЧПУ контроллера или Mach3 интерфейсная плата питания;
4. Автоматическая функция половинного тока: когда двигатель прекращает работать, Резервный ток автоматически снижается до половины рабочего тока, чтобы уменьшить тепло водителя;
5. Mircostep: 1, 2, 4, 8, 16;
6. Автоматическая функция распада: чип регулирует текущий режим распада в соответствии с параметрами двигателя и скоростью работы, чтобы уменьшить шум водителя.
7. форма защиты: защита от перегрева, защита от перегрузки по току
8. Максимальная частота пульса составляет 200 кГц.
9. Использование PWM chopper-type одночипового биполярного синусоидального микрорежима управления током
10. Размеры:192 мм * 88 мм * 34 мм
11. Рабочая среда: температура-15 ~ 50 ℃ Влажность <90%.
Порты ввода/вывода:Текст на печатной плате
Объяснить
V + V-
Положительный и отрицательный полюс питания
+-
Шаговый двигатель, одну обмотку
B + B-:
Шаговый двигатель другой обмотке
+ 5 V
Входной сигнал + 5 В (COM)
XP
X оси импульсный сигнал
XD
Оси х направление сигнала
YP
Оси Y импульсный сигнал
YD
Y оси Направление сигнала
ZP
Z оси импульсный сигнал
ZD
Z оси направление сигнала
EN
Все оси включить сигнал
GND
Отрицательная мощность для измерения эталонного напряжения
VX
Контрольная контрольная точка напряжения по оси X
В. Ю.
Контрольная точка напряжения оси Y
VZ
Контрольная точка испытательного напряжения по оси Z
VA
Контрольная точка напряжения оси
12 V
12 В выходная мощность положительный полюс, максимальный выход 2A ток
V-
12 В выходная мощность отрицательный
Мощность
Светодиодный индикатор питания (красный)
RUN
Мотор Датчик Светодиодный (зеленый)
Сигнал тревоги
Индикация светодиодный (красный), перегрев 、 перегрузки по току., красный светодиодный на

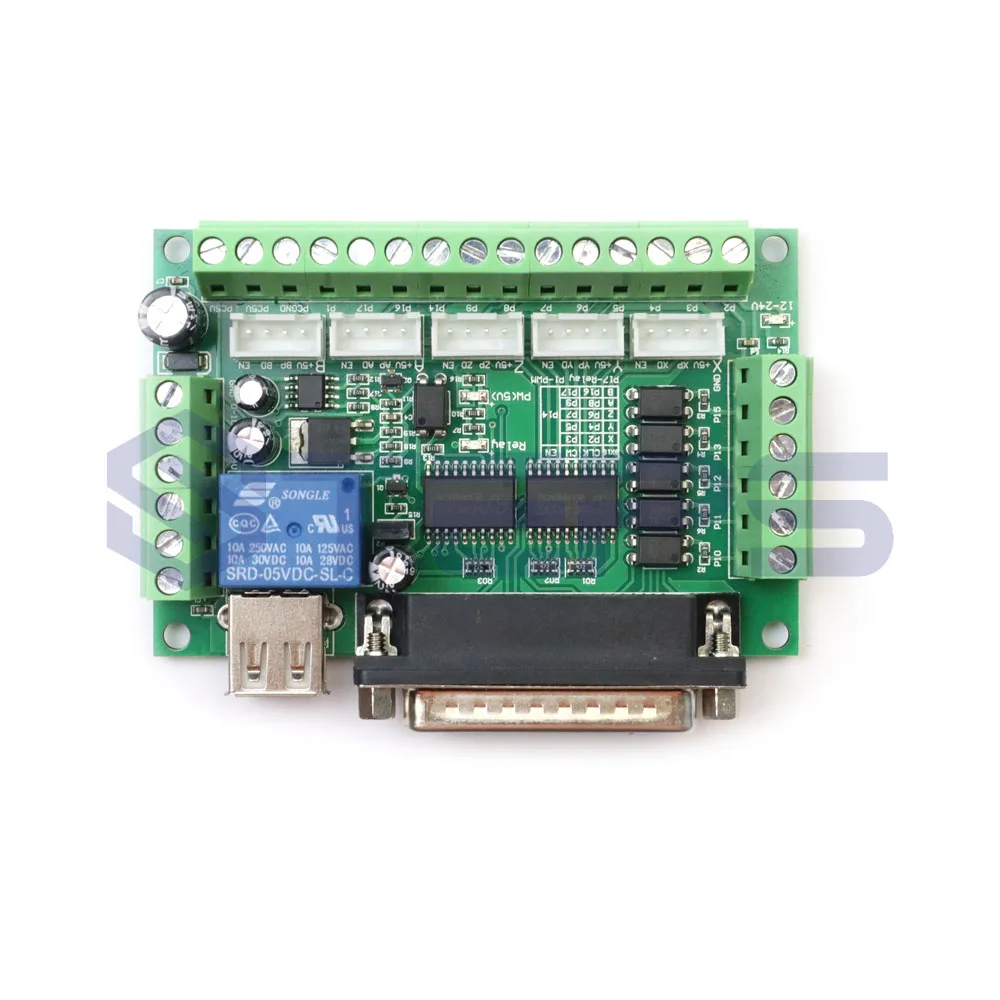

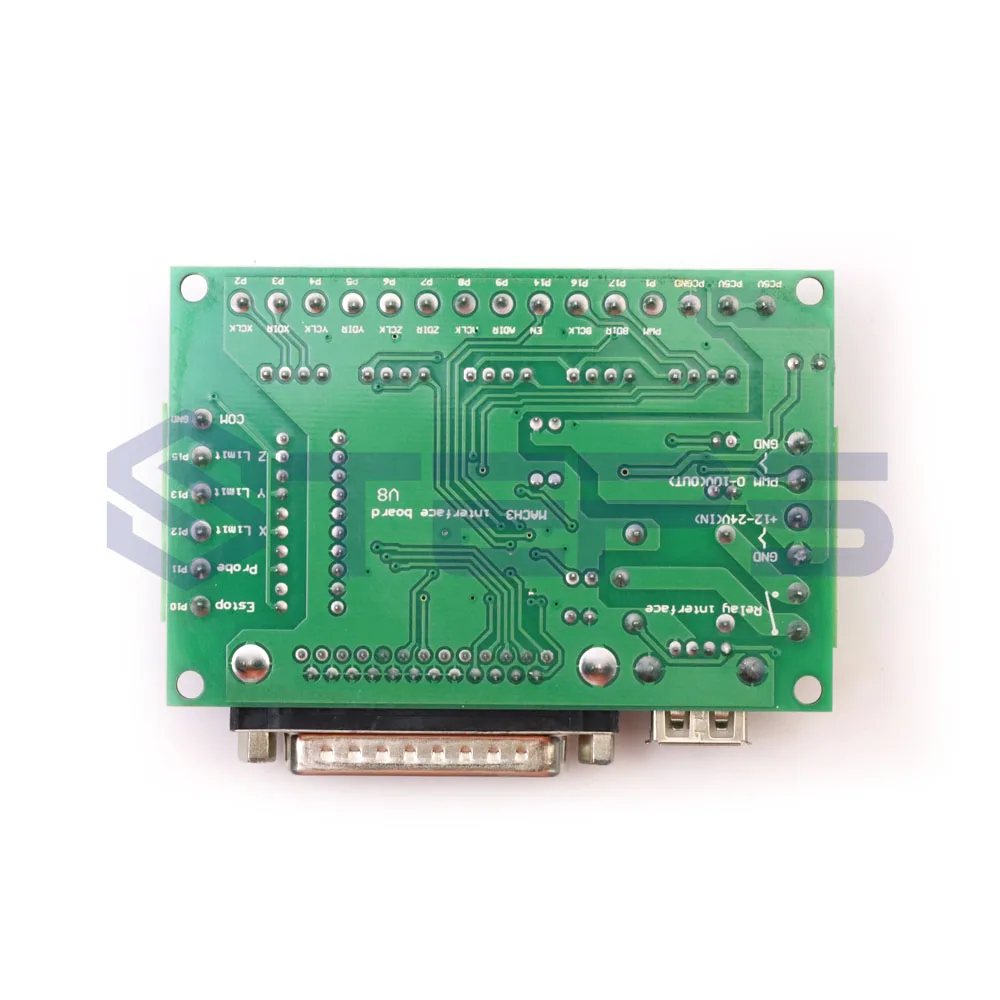

5 коммутационная плата со стержнем:
Особенности:
1, Поддержка для MACH3 и другого компьютера программного обеспечения, которые Поддержка для параллельного порта управления.
2, источник питания USB и периферийные устройства разъединения фаз для защиты безопасности компьютера.
3, периферийный широкий вход напряжения, 12-24 В и функция анти-реверса.
4, Все входные сигналы, все световые лотоса изолированы, которые можно получить доступ к аварийной остановке на ноже, ограничение для защиты компьютерной безопасности.
5, весь путь к релейному выходному порту, переключатель управляющий шпиндель. Выход порт P17 порт.
6, весь путь через оптопара изолированный 0-10 в аналоговый выход по напряжению можно контролировать с соответствующим аналоговым интерфейсным конвертером для управления скоростью вращения шпинделя. Выход порт P1 порт.
7, откройте все 17 портов, которые могут быть доступны с оптрона диске, 5 оси шаговый двигатель может управляться.
8, P1 как выходы ШИМ может управляться с губернатором вход шпинделя оптрон.
9, можно получить доступ к обычному катоду или обычному входному уровню анода до 5 В привода.

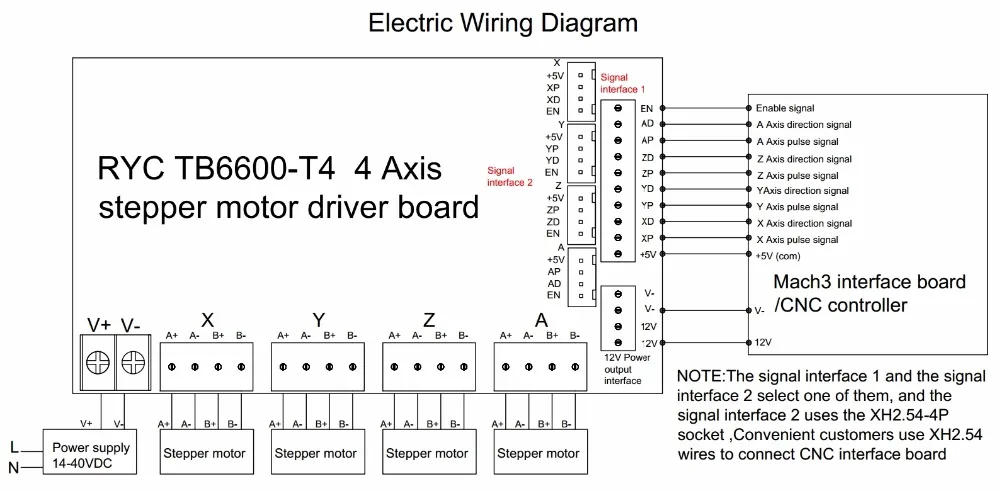

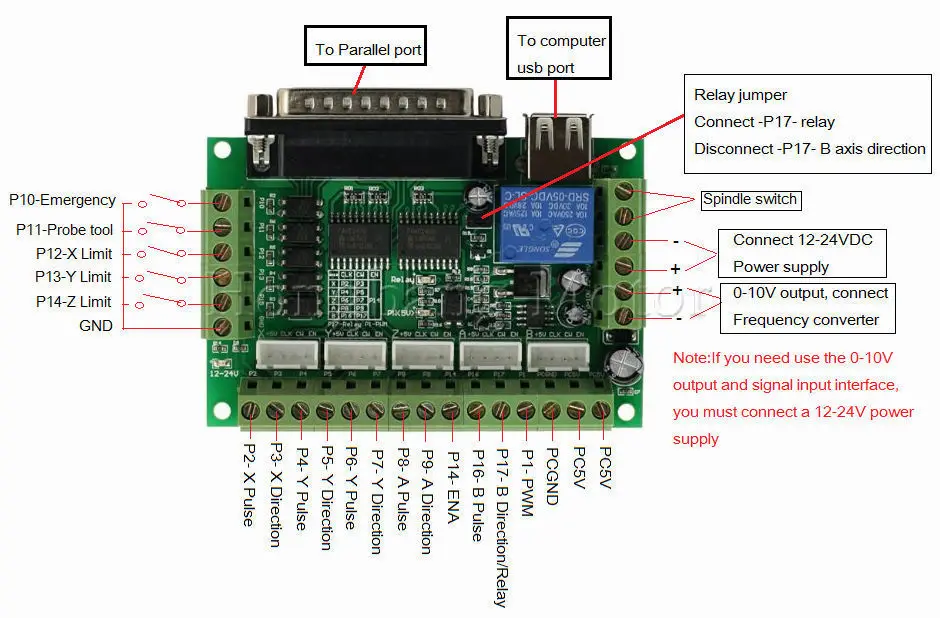

Типичные соединения:

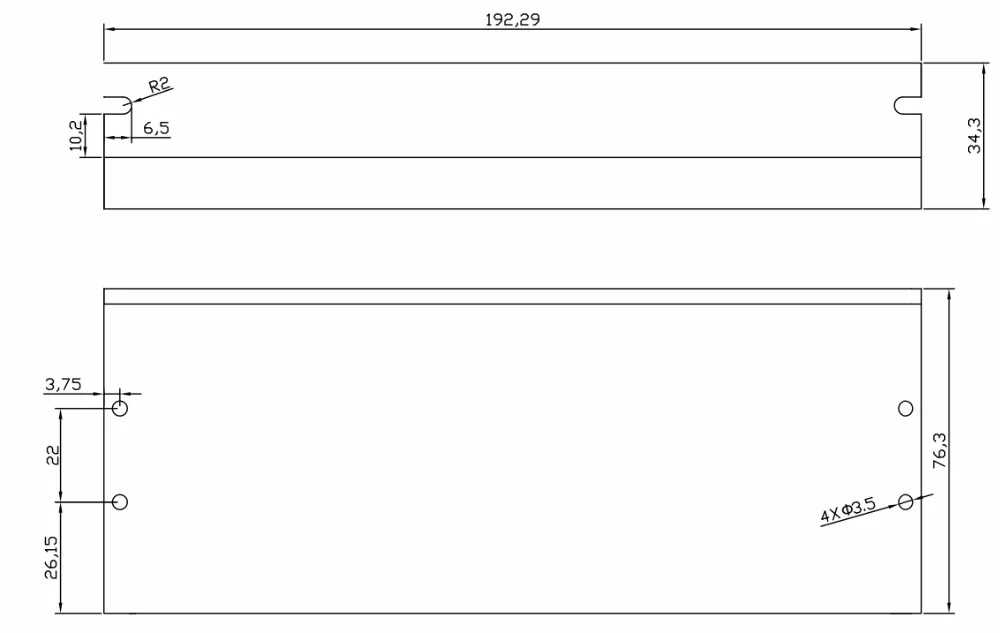

Установка Размеры:
'
