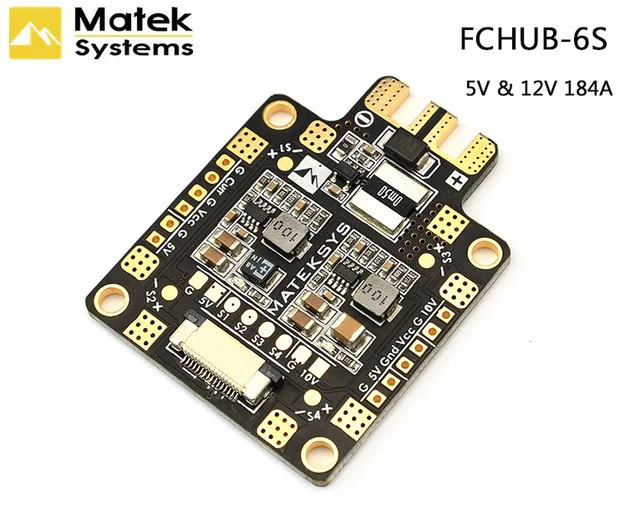

Концентратор Matek Mateksys FCHUB-6S12S, распределительная плата питания PDB 5В и 12В BEC, встроенный датчик тока 184A для РУ мультикоптера

Описание:

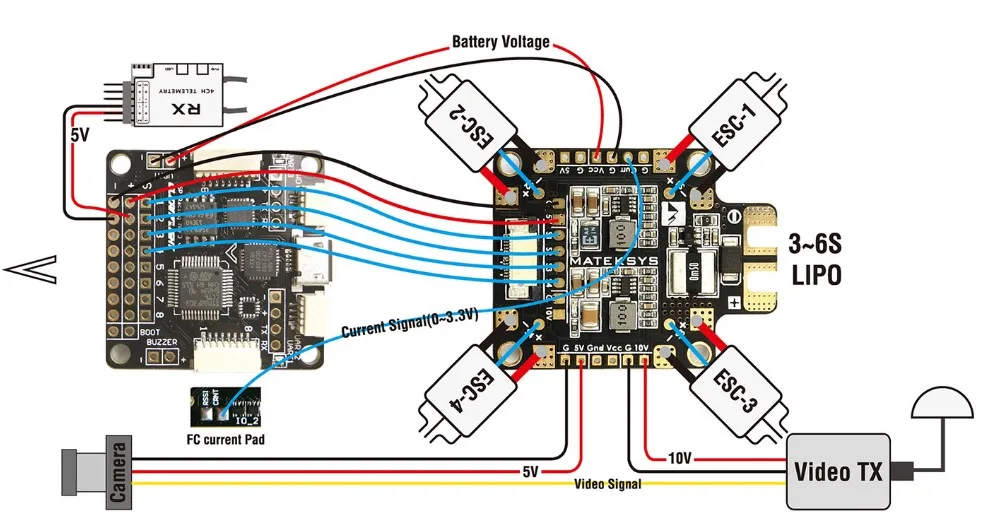

-Этот источник питания PDB от 3-6S Lipo pack до 4 ESCs, а также обеспечивает регулируемые и отфильтрованные выходы DC 5V и DC 10V для питания камер, радиоуправляемых приемников, полетные контроллеры, видеопередатчики, светодиоды и т. д.

-Он также имеет встроенный датчик тока 184A и предлагает гнездо FFC Для удобного подключения контроллера полета Matek.

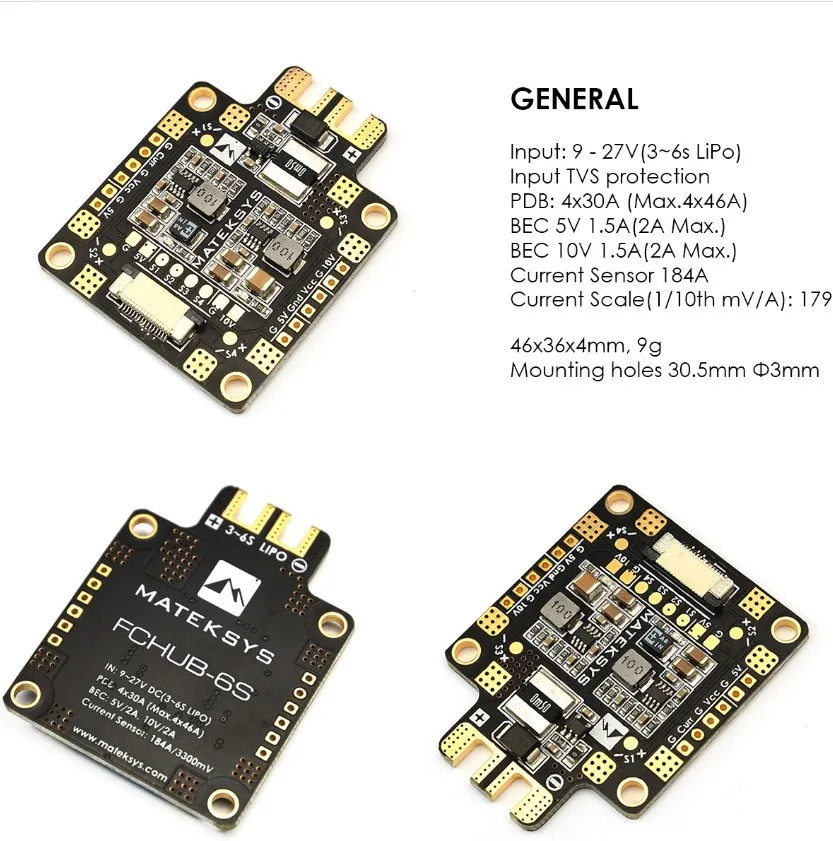

Спецификация:

Бренд: Matek

Модель: FCHUB-6S

Название товара: плата распределения питания встроенный датчик тока

Размер: 36x36 мм

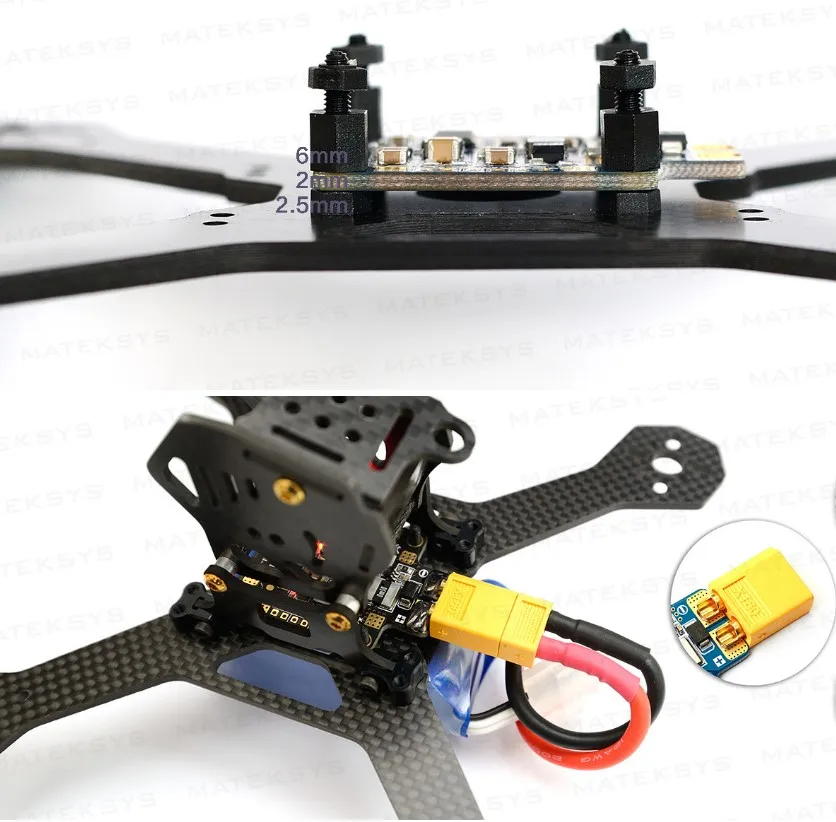

Монтажное отверстие 30,5x30,5 мм, м3

Вес: 8,5 г

Выход BEC: 5 В и 10 в

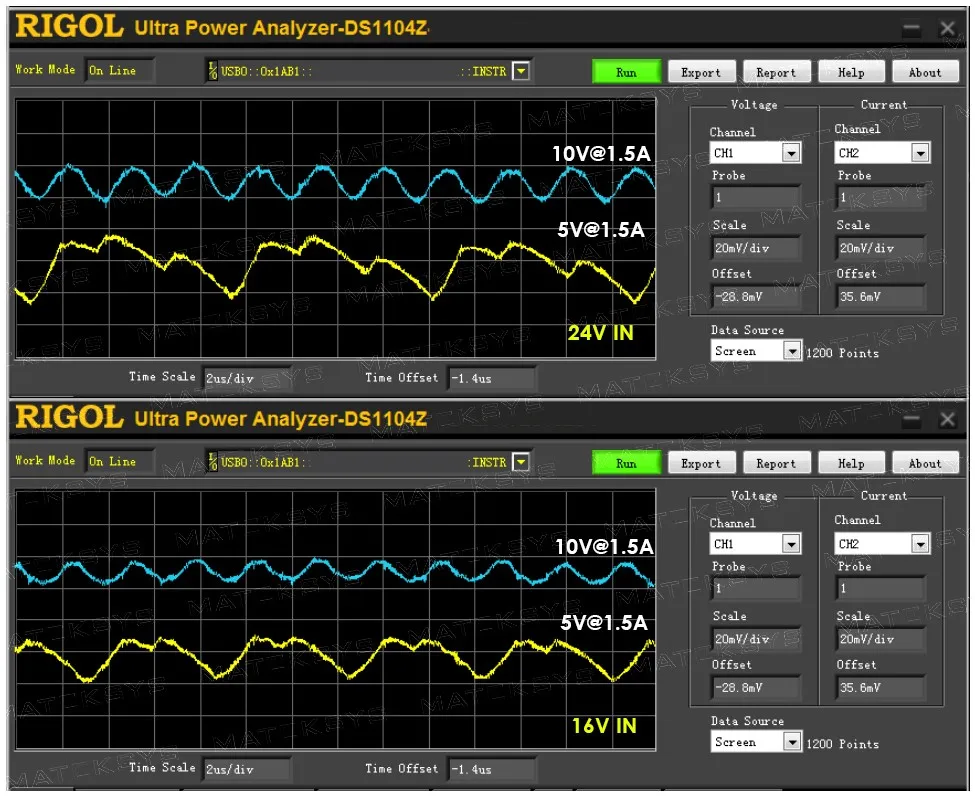

Выход BEC 5 в:

-Предназначен для радиоуправляемых приемников, контроллеров полета, OSD и сервоприводов.

-Синхронный понижающий регулятор постоянного/постоянного тока

-Напряжение: 5,0 в (4,9-5,1) постоянного тока

-Ток: 1.5а (макс. 2.0а 10 с/мин)

-Толерантное короткое замыкание (2 секунды/минуту)

Выход 10 в BEC:

-Предназначен для камеры VTX или FPV

-Напряжение: 10,0 в (9,8-10,2) постоянного тока

-Ток: 1.5а (макс. 2.0а 10 с/мин)

-Толерантное короткое замыкание (2 секунды/минуту)

-10 В можно использовать для питания камер с маркировкой 12 В.

-Входное напряжение 3S Lipo должно быть 11 в плюс.

Модуль датчика тока

-Макс. Диапазон: 184A

-3,3 В АЦП

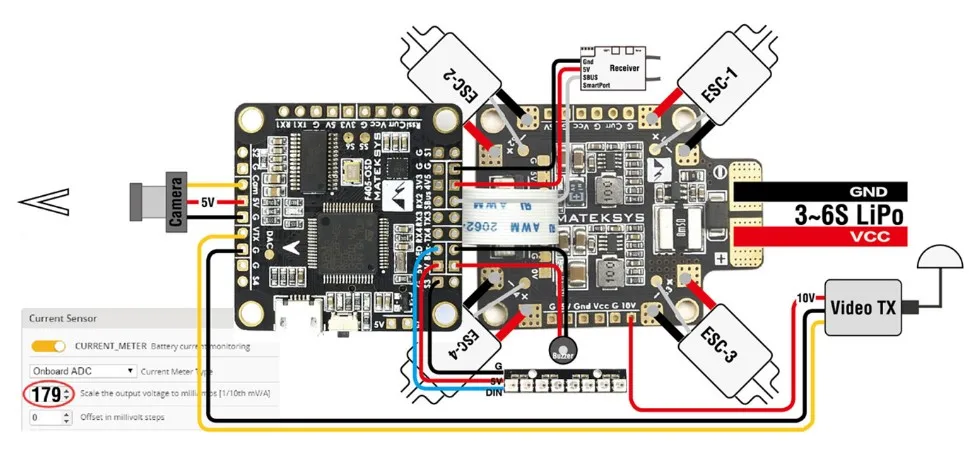

-Масштабируйте выходное напряжение до миллиампер (1/10-й МВт/А): 179

Особенности:

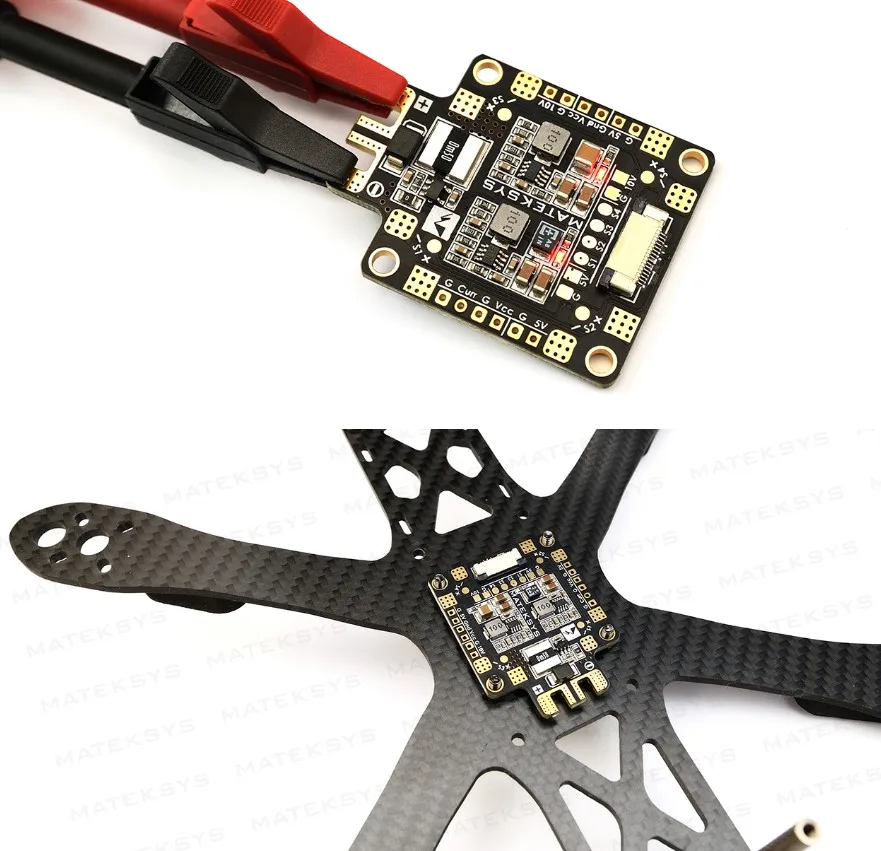

-Всего 4 пары паяльных вкладок ESC фиксируются для рамы типа X

-Макс. Вход 27 в с защитой телевизоров

-Встроенный датчик тока 184а

-PDB: 4 * 30A ( 4 * 46A, 5 секунд), 4 слоя * 2 унции медной печатной платы

-BEC 5V 1.5A (макс. 2A) w/ 100 мкФ POSCAP фильтр

-BEC 10V 1.5A (макс. 2a) w/ 47 мкФ TDK сетевой фильтр

-Выходные светодиодные индикаторы 5 В и 10 В и устойчивость к короткому замыканию

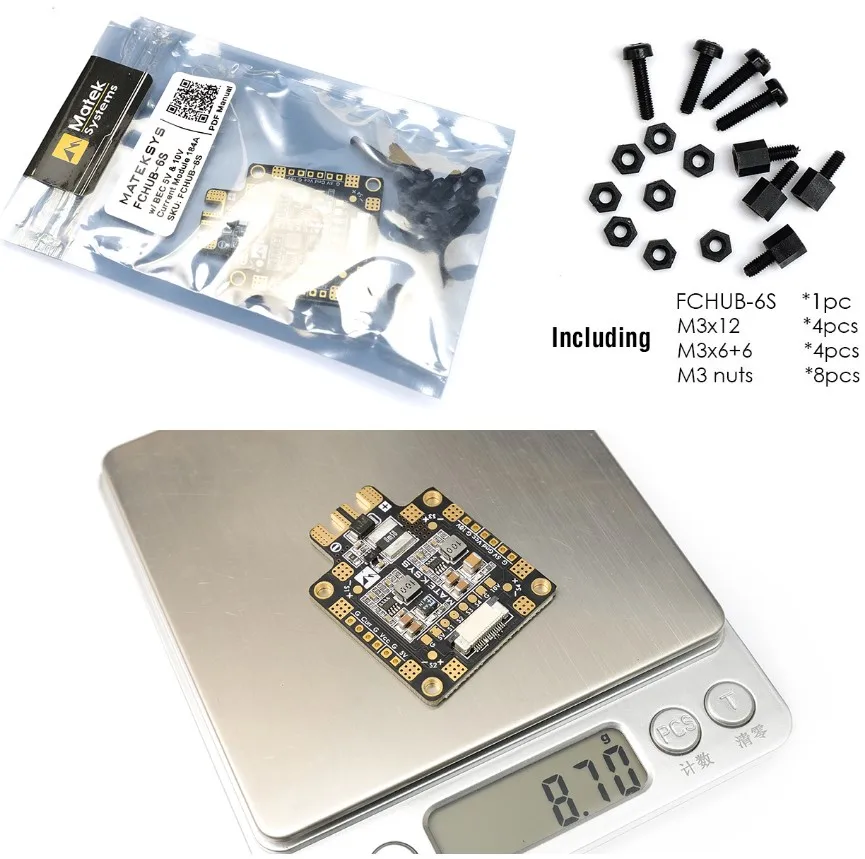

Посылка входит:

1x FCHUB-6S PDB плата

1x пакет с винтами

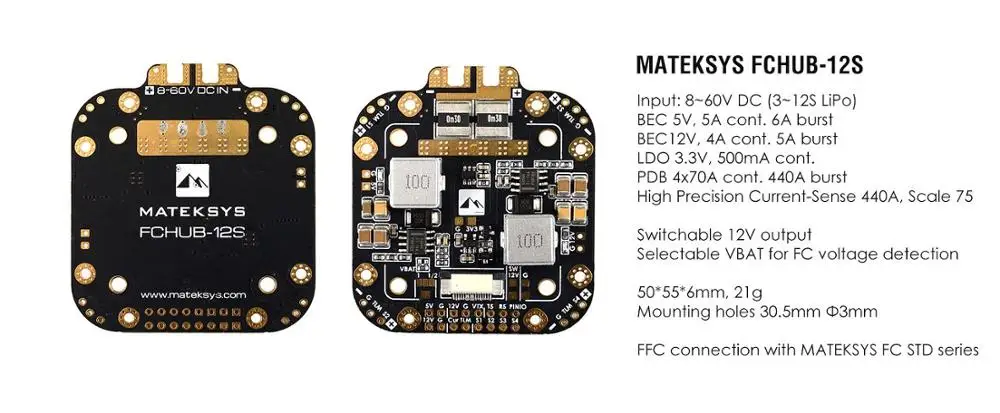

FCHUB 12S

PDB Диапазон входного напряжения: 8 ~ 60 в (3 ~ 12S LiPo) 4x70A cont, 4x110A burst 4 шт. регулятор мощности/сигнала/телеметрических накладки ESC Датчик тока: 440A, 3,3 V ADC, шкала 75 2 светодиодный ных индикатора на 5 В, 12 В Соединение FFC Совместим с MATEKSYS FC F405-STD, F722-STD VTX: сигнал видеопередатчика T5 и R5: TX5 и RX5 F405-STD/F722-STD Выход BEC 5 В (панель 5 В) Напряжение: 5,0 +/- 0.1VDC Постоянный ток 5 ампер, макс.6a Устойчивость к короткому замыканию (2 секунды) Защита от перегрузки по току и самовосстановление Выход BEC 12V (12V pad) Напряжение: 12,0 +/- 0.2VDC (входное напряжение> = 12V) Постоянный ток 4 Ампера, макс.5а Входное напряжение <12 В, выходное напряжение = входное напряжение Возможно, в индукторе BEC12V есть слышимый звук при входном напряжении <12 В Устойчивость к короткому замыканию (2 секунды) Защита от перегрузки по току и самовосстановление Переключаемый выход 12 В (панель SW12V) 12 В вкл/выкл можно переключать через PINIO Может использоваться для питания VTX светодиодный и т. д. Выход BEC 3,3 В Линейный регулятор Постоянный ток: 500 мА Физический Крепление: 30,5x30,5 мм, Φ3мм Размеры: 55x50x6 мм Вес: 21
