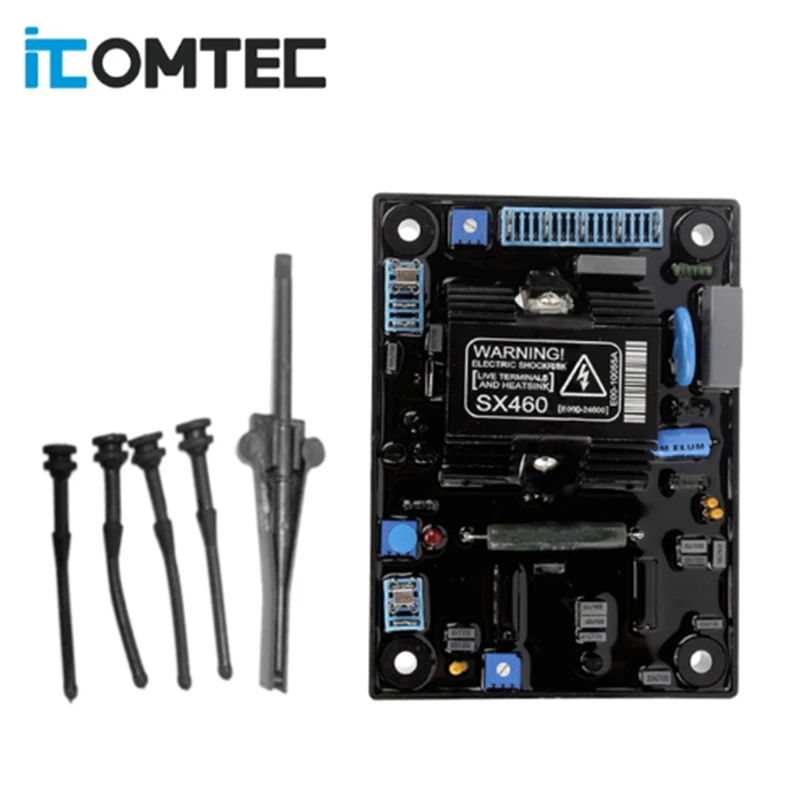

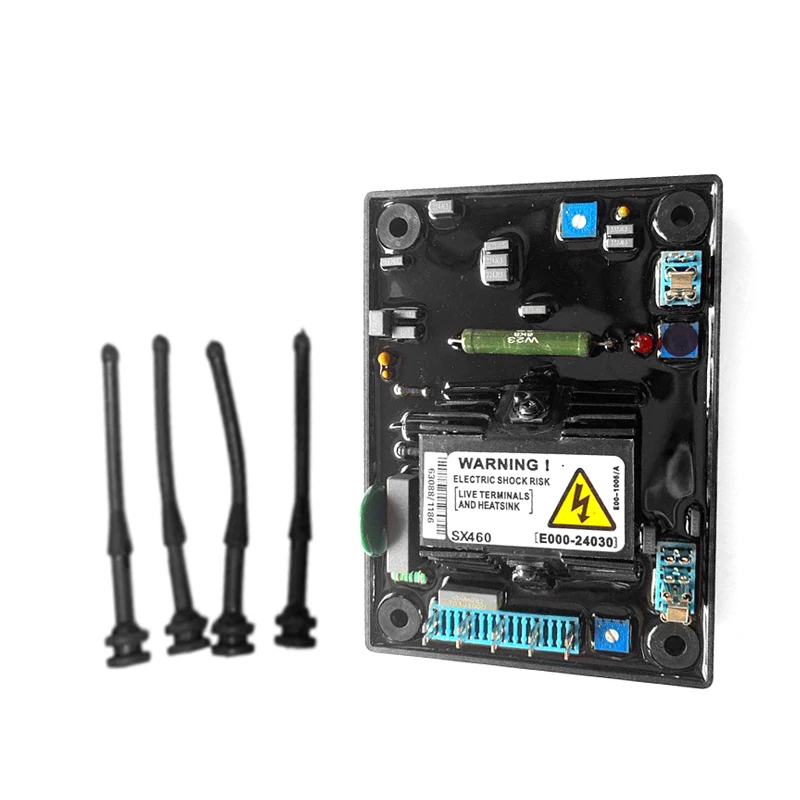

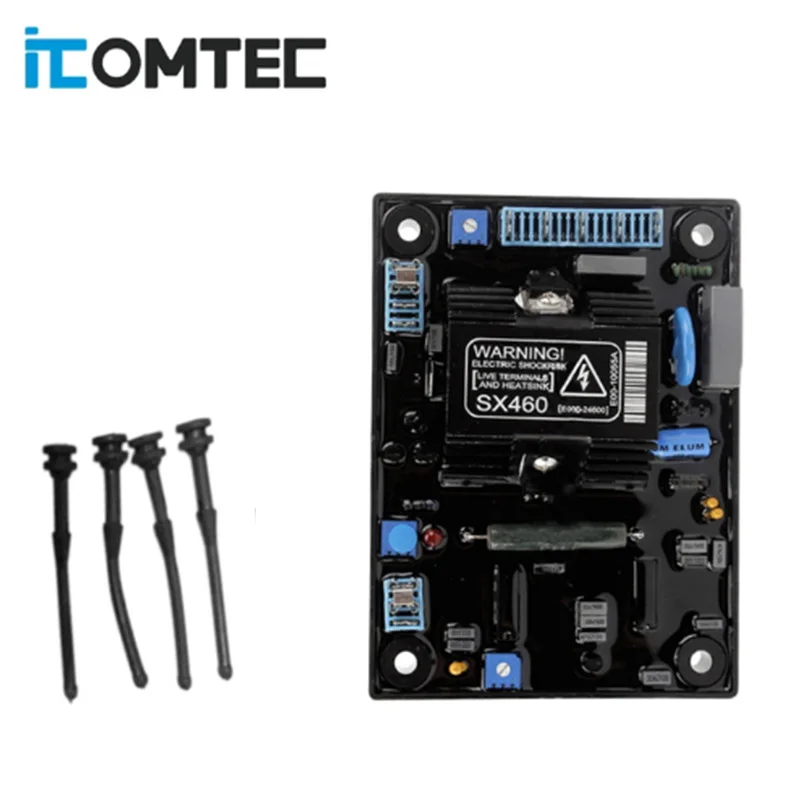

SX460 AVR Генератор автоматический регулятор напряжения стабилизатор дизельный Электрический Генератор контроль напряжения двигателя
Описание
1. Введение
NSensing вход
Напряжение: 95 ~ 132VACor190 ~ 264VAC1 фаза, джемпер выбирается
Частота: 50160 Гц, выбор
Выход
Напряжение: Макс. 90 В постоянного тока @ 207 В переменного тока
Ток: непрерывный 4A, прерывистый 10A для 10 сек.
Сопротивление: мин. 15 Ом
Регулирование напряжения
<+ 1.5% (с 4% управлением двигателем)
Наращивание напряжения: остаточное напряжение на терминале AVR> 5 В переменного тока
Тепловой дрейф: 0.05% на C изменение в окружающей среде AVR
Регулировка внешнего напряжения: 7% с триммером 1K ohm 1 ватт
Блок рассеивания мощности: Макс. 10 Вт
Под частотной защитой: установленная точка, 95% Гц
(UFRO ): наклон 170% до 30 Гц
Время запуска: 2 сек.
Размеры: 135mmL * 100mmW * 49mmH
Вес: 243 г t 2%
Проводка (см. Схему проводки)
1. Разъем TF1, F2 к выходному порту постоянного тока.
2. Подключите чувствительный порт в 7, 8 (заводской порт 220 В, если требуется 110 В, пожалуйста, присоединяйтесь к 3, 4)
3. Внешний регулятор напряжения соответствует рис. 4.
4. Подключите перемычку от COM к клемме 50 Гц для работы 50 Гц.
Примечание:
Пожалуйста, установите 5A 250V Предохранитель при включении питания Входное как на рисунке в 4
